建筑平面图各项要求

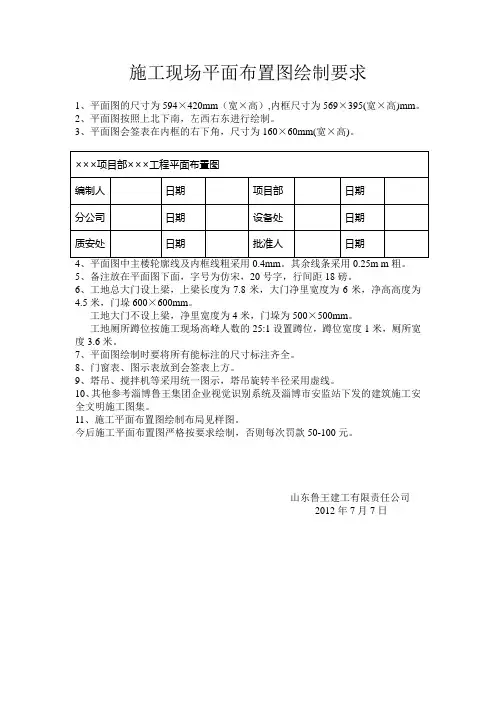

施工现场平面布置图绘制要求
1、平面图的尺寸为594×420mm（宽×高）,内框尺寸为569×395(宽×高)mm。

2、平面图按照上北下南，左西右东进行绘制。

3、平面图会签表在内框的右下角，尺寸为160×60mm(宽×高)。

×××项目部×××工程平面布置图
编制人日期项目部日期
分公司日期设备处日期
质安处日期批准人日期
4、平面图中主楼轮廓线及内框线粗采用0.4mm。

其余线条采用0.25m m粗。

5、备注放在平面图下面，字号为仿宋，20号字，行间距18磅。

6、工地总大门设上梁，上梁长度为7.8米，大门净里宽度为6米，净高高度为4.5米，门垛600×600mm。

工地大门不设上梁，净里宽度为4米，门垛为500×500mm。

工地厕所蹲位按施工现场高峰人数的25:1设置蹲位，蹲位宽度1米，厕所宽度3.6米。

7、平面图绘制时要将所有能标注的尺寸标注齐全。

8、门窗表、图示表放到会签表上方。

9、塔吊、搅拌机等采用统一图示，塔吊旋转半径采用虚线。

10、其他参考淄博鲁王集团企业视觉识别系统及淄博市安监站下发的建筑施工安全文明施工图集。

11、施工平面布置图绘制布局见样图。

今后施工平面布置图严格按要求绘制，否则每次罚款50-100元。

山东鲁王建工有限责任公司
2012年7月7日。

平面图制图规范平面图是一种常见的图形表达方式，广泛应用于各个行业和领域，包括建筑设计、工程制图、城市规划等。

为了保证平面图的准确性和可读性，制图时需要遵循一定的规范。

下面是平面图制图的一些基本规范。

1.图纸选择：根据具体要求选择合适的图纸规格和比例尺。

常用的图纸规格有A0、A1、A2等，而比例尺根据实际需求来确定，常见的比例尺有1:100、1:200等。

2.用图标明：在平面图上清晰地标出北方，并标注方位。

同时，还需要标明图名、编号、比例尺、绘图日期、单位等信息。

3.线条规范：平面图中的线条需要清晰、粗细一致，并且要注重线型的表达。

常见的线型有实线、虚线、点虚线等，根据具体情况选择合适的线型。

4.颜色运用：平面图中的颜色需要清晰明亮，不同元素使用不同的颜色进行区分。

比如，道路可以使用灰色或黑色，建筑物可以使用红色或蓝色等。

5.比例尺表达：平面图中的比例尺需要标明，可以使用文字或图标的形式来表示。

比例尺应该放在图纸的左下角或右下角，并说明具体的比例尺数值。

6.尺寸标注：平面图中的各个要素的尺寸需要进行标注，以便于后续的测量和施工。

尺寸标注要清晰、准确，并且要采用统一的标注方法。

常见的标注方法有平行线标注、基线标注、正交线标注等。

7.符号使用：平面图中需要使用一些符号来表示不同的要素，比如建筑物、树木、线路等。

这些符号应该明确、统一，并且要符合相关的规范。

在使用符号时，要注意大小、颜色、形状的统一性。

8.图例绘制：平面图中需要绘制一个图例，用来解释不同符号和颜色的含义。

图例应该简洁明了，并且要放在图纸的左上角或右上角。

9.文字描述：平面图中可以使用文字进行一些简单的描述，比如标注建筑物的用途、道路的宽度等。

文字应该清晰易读，并且要注意字体的一致性。

10.图纸保护：在制图过程中，要注意保护图纸，避免弄脏、折损或者刮花。

在使用图纸时，要小心轻放，并且保持手部干燥和清洁。

总而言之，平面图的制图规范主要包括选用合适的图纸和比例尺、线条规范、颜色运用、比例尺表达、尺寸标注、符号使用、图例绘制、文字描述等方面。

建筑制图的要求及规范一：图幅、标题栏及会签栏（1）图幅即图面的大小，分为横式和立式两种。

根据国家标准的规定，按图面的长和宽大小确定图幅的等级。

建筑常用的图幅有A0、A1、A2、A3、A4等，A0 : 1189*841A1 : 841*594A2 : 594*420A3 : 420*297A4 : 297*210（2）标题栏标题栏包括设计单位名称、工程名称区、签字区、图名区及图号区等内容。

注：现在不少设计单位采用自己个性化的标题栏格式，但是仍必须包括这几项内容。

（3）会签标会签标是为各工种负责人审核后签名用的表格，它包括专业、姓名、日期等内容。

（对于不需要会签的图纸，可以不设此栏。

）二：线型要求建筑图纸主要由各种线条构成，不同的线型表示不同的对象和不同的部位，代表着不同的含义。

为了图面能够清晰、准确、美观地表达设计思想，工程实践中采用了一套常用的线型，并规范了它们的使用范围。

三：尺寸标注尺寸标注的一般原则如下所述：1：尺寸标注应力求准确、清晰、美观大方。

同一张图纸中，标注风格应保持一致。

2：尺寸线应尽量标注在图样轮廓线以外，从内到外依次标注从小到大的尺寸，不能将大尺寸标在内，小尺寸标在外。

3：最大的尺寸线与图样轮廓线之间的距离不应小于10mm，两条尺寸线之间的距离一般为7—10mm.4: 尺寸界线朝向图样的端头距图样轮廓之间的距离应大于或等于2mm,不易直接与之相连。

5：在图线拥挤的地方，应合理安排尺寸线的位置，但不易与图线、文字及符号相交；可以考虑将轮廓线作为尺寸界线，但不能作为尺寸线。

6：室内设计图中连续重复的构配件等，当不易标明定位尺寸时，可以在总尺寸的控制下，不用数值而用“均分”或“EQ”字样表示定位尺寸。

四：文字说明在一幅完整的图纸中用图线方式表现的不充分或无法用图线表示的地方，就需要进行文字的说明。

文字说明是图纸内容的重要组成部分，制图规范对文字标注中的字体、字号、字体与字号搭配等方面做了一些具体规定。

施工现场平面布置图的安排要求1. 引言施工现场平面布置图是建筑施工过程中的重要文件，它直观地展示了施工现场的布局和各项设施的位置，为施工人员提供了必要的信息和指导。

本文档旨在介绍施工现场平面布置图的安排要求，确保施工现场的安全和高效进行。

2. 平面布置图内容施工现场平面布置图应包括以下内容：- 施工现场的边界和界限标记- 建筑物和结构物的位置和标识- 施工设备和机械的摆放位置- 施工道路、通道和出入口的规划- 施工现场安全设施的布置- 施工材料和设施的储存位置- 施工区域的分隔和标识3. 平面布置图的要求为确保施工现场平面布置图达到预期效果，以下要求需要满足：- 精确性：平面布置图应准确地反映施工现场的实际情况，包括建筑物、设备和结构的位置、尺寸和方向等信息。

- 清晰性：平面布置图应具备清晰、易读的特点，方便施工人员理解和参考。

- 完整性：平面布置图应包含施工现场的全部信息，确保没有遗漏。

- 标识准确：建筑物、设备、道路和安全设施等都应有明确的标识，便于识别和定位。

- 布局合理：施工现场的布局应合理安排，确保施工过程中的安全、效率和协调性。

4. 编制和更新施工现场平面布置图的编制和更新应遵循以下步骤：- 收集施工现场的相关数据和信息，包括建筑设计图纸、设备安装图等。

- 使用计算机辅助设计软件（CAD）或其他合适的工具绘制平面布置图。

- 根据施工进展和变化及时更新平面布置图。

- 平面布置图的更新应经过相关部门或负责人员的审核和批准。

5. 附加说明- 平面布置图应与其他施工文件相互协调，确保施工过程的顺利进行。

- 平面布置图应定期进行检查和修订，以反映施工现场的最新情况。

以上是施工现场平面布置图的安排要求，希望能对施工项目相关人员提供帮助和指导。

第一章 建筑工程图纸
一、图纸幅面及图框尺寸
根据《建筑制图标准》的规定，图纸幅面的规格分为0、1、2、3、4共五种。

图纸幅面尺寸符合下表规定，在一套施工图中应以一种规格的图纸幅面为主。

在特殊情况下，允许加长1～3号图纸的长度和宽度，零号图纸只能加长长边。

从上图可以看出加长幅面尺寸是由基本幅面的短边成整数倍增加后得出。

二、图框格式
图纸上限定绘图区域的线框称为图框，图框用粗实线绘制。

其格式分为留装订边和不留装订边两种，但同一工程的图样只能采用一种格式。

建筑制图一般采用留装订边的格式。

加长幅面的图框尺寸，按所选的基本幅面大一号的图框尺寸确定。

210420630841
图纸幅面分为横式和立式两种，其中以短边作为垂直边的称为横式（即X 型幅面），以短边作为水平边的称为立式（即Y型幅面）。

一般A0～A3图纸宜使用横式；必要时，也可使用立式。

其幅面装订格式见下图。

A0～A3横式幅面图
（注：标虚线的会签栏和角标用于道路工程制图）
A4立式幅面图
A0～A3立式幅面图
A4横式幅面图三、标题栏与会签栏
标题栏（mm）
会签栏（mm）
角标（mm）
四、图纸比例①建筑制图常用比例。

用户在绘制建筑平面图时，无论是绘制底层平面图、楼层平面图、屋顶平面图等时，应遵循相应的绘制要求，才能使绘制的图形更加符合规范1.图纸幅面A4图纸幅面是210×297mm，A3图纸幅面是297×420mm，A2图纸幅面是420 ×594mm，A1图纸幅面是594×841mm，其图框的尺寸见相关的制图标准。

2.图名及比例建筑平面图的常用比利是1：50、1：100、1：150、1：200、1：300.图样下方应注写图名，图名下方应绘一条短粗实线，右侧应注写比例，比例字高宜比图名的字高小一号或二号。

3.图线图线的基本宽度b可从下列线宽系列中选取：0.18、0.25、0.35、0.5、0.7、1.0、1.4、2.0mm。

当用户选用A2图纸时，建议选用b=0.7mm（粗线）、0.5b=0.35mm（中线）、0.25mm（中线）、0.25b=0.18mm（细线），当用户选用A3图纸时，建议选用b=0.5mm（粗线）、0.5b=0.25mm（中线）、0.25b=0.13mm(细线）。

在AutoCAD中，实现为Continuous、虚线为ACAD_ISOO2W100或dashed、单点长画线为ACAD_ISOO4W100或Center、双点长画线为ACAD_ISOO5W100或Phantom。

4.字体汉字字型优先考虑采用hztxt.shx和hzst.shx；西文优先考虑romans.shx和simplex或txt.shx。

5.尺寸标注尺寸界限应用细实线绘制，一般应与被注长度垂直，其一端应离开图样轮廓线不小于2mm，另一端宜超出尺寸线2~3mm。

尺寸起止符号一般用中粗（0.5b）斜短线绘制，其斜度方向与尺寸界线成顺时针45°，长度宜为2~3mm。

半径、直径、角度与弧长的尺寸起止符号，宜用箭头表示。

互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列，应将大尺寸标在外侧，小尺寸标在内侧。

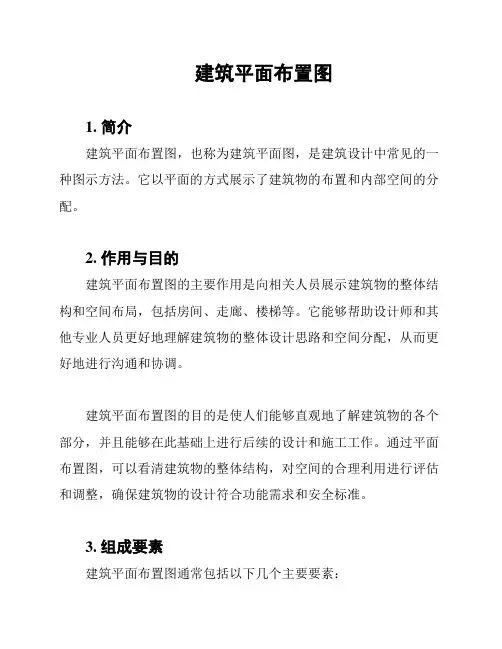

建筑平面布置图1. 简介建筑平面布置图，也称为建筑平面图，是建筑设计中常见的一种图示方法。

它以平面的方式展示了建筑物的布置和内部空间的分配。

2. 作用与目的建筑平面布置图的主要作用是向相关人员展示建筑物的整体结构和空间布局，包括房间、走廊、楼梯等。

它能够帮助设计师和其他专业人员更好地理解建筑物的整体设计思路和空间分配，从而更好地进行沟通和协调。

建筑平面布置图的目的是使人们能够直观地了解建筑物的各个部分，并且能够在此基础上进行后续的设计和施工工作。

通过平面布置图，可以看清建筑物的整体结构，对空间的合理利用进行评估和调整，确保建筑物的设计符合功能需求和安全标准。

3. 组成要素建筑平面布置图通常包括以下几个主要要素：- 房间和空间划分：标明建筑物内的各个房间和不同空间的大小和位置，以及它们之间的关系和连接方式。

- 走廊和通道：标明建筑物内的走廊和通道的位置和宽度，以便人们能够方便地移动和导航。

- 楼梯和电梯：标明建筑物内的楼梯和电梯的位置和连接方式，以及它们的尺寸和容量。

- 出入口和窗户：标明建筑物内的出入口和窗户的位置和尺寸，以及它们的类型和开启方式。

除此之外，建筑平面布置图还可以包括其他的要素，例如卫生间、厨房、会议室等，具体根据建筑物的功能和设计要求而定。

4. 制作方法建筑平面布置图的制作通常是由建筑师或设计团队负责完成的。

制作方法一般包括以下几个步骤：1. 收集设计需求：与建筑物的业主或相关人员进行沟通，了解他们的需求和要求，并考虑到功能需求、人流量、安全标准等因素。

2. 绘制初始草图：根据设计需求，使用计算机辅助设计（CAD）软件或手工绘图工具，绘制建筑平面布置的初始草图。

3. 调整和优化：根据实际情况和相关法律法规，对初始草图进行调整和优化，确保设计符合相关要求和标准。

4. 完善细节：在基本框架确定后，进一步完善细节，包括标注房间名称、尺寸、设备位置等，并添加必要的符号和图例。

5. 审核和确认：与相关人员进行核对和确认，确保建筑平面布置图准确无误，并满足各方的需求和要求。

施工现场总平面图布置原则1、布置原则1.1、施工平面布置应严格控制在建筑红线之内。

1.2、平面布置要紧凑合理，尽量减少施工用地。

1.3、尽量利用原有建筑物或构筑物。

1.4、合理组织运输，保证现场运输道路畅通，尽量减少二次搬运。

1.5、各项施工设施布置都要满足方便施工、安全防火、环境保护和劳动保护的要求。

1）除垂直运输工具以外，建筑物四周3m范围内不得布置任何设施。

2）塔吊根据建筑物平面形式和规模，布置在施工段分界处，靠近料场。

3）装修时搅拌机布置在施工外用电梯附近，施工道路近旁，以方便运输。

4）水泥库选择地势较高、排水方便靠近搅拌机的地方。

5）临时水电应就近铺设。

1.6在平面交通上，要尽量避免土建、安装以及其他各专业施工相互干扰；1.7符合施工现场卫生及安全技术要求和防火规范。

1.8现场布置有利于各子项目施工作业。

1.9考虑施工场地状况及场地主要出入通状况。

1.10结合拟采用的施工方案及施工顺序。

1.11满足半成品、原材料、周转材料堆放及钢筋加工需要。

1.12满足不同阶段、各种专业作业队伍对宿舍、办公场所及材料储存、加工场地的需要。

1.13各种施工机械既满足各工作面作业需要又便于安装、拆卸。

1.14实施严格的安全及施工标准，争创省级安全文明工地。

2、布置内容2.1、拟建的建筑物或构筑物，以及周围的重要设施。

2.2、施工用的机械设备固定位置。

2.3、施工运输道路。

2.4、临时水源、电源位置及铺设线路。

2.5、施工用生产性、生活性设施（加工棚、操作棚、仓库、材料堆场、行政管理用房、职工生活用房等）。

3、布置步骤。
