单位工程施工平面图的绘制步骤和要求

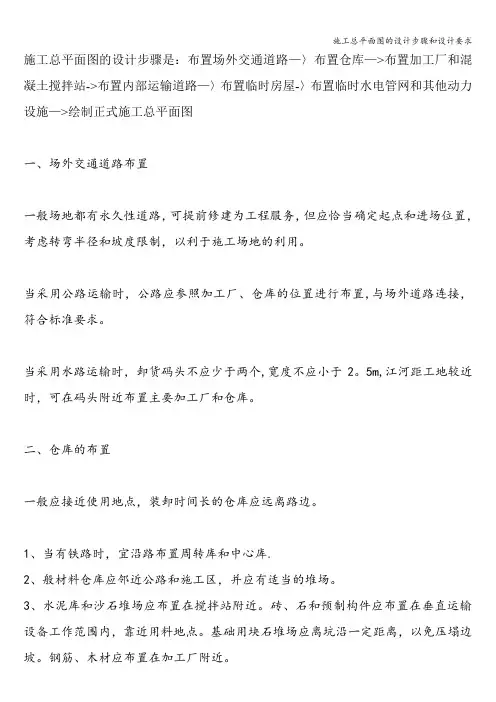

施工总平面图的设计步骤是：布置场外交通道路—〉布置仓库—>布置加工厂和混凝土搅拌站->布置内部运输道路—〉布置临时房屋-〉布置临时水电管网和其他动力设施—>绘制正式施工总平面图一、场外交通道路布置一般场地都有永久性道路，可提前修建为工程服务，但应恰当确定起点和进场位置，考虑转弯半径和坡度限制，以利于施工场地的利用。

当采用公路运输时，公路应参照加工厂、仓库的位置进行布置,与场外道路连接，符合标准要求。

当采用水路运输时，卸货码头不应少于两个,宽度不应小于2。

5m,江河距工地较近时，可在码头附近布置主要加工厂和仓库。

二、仓库的布置一般应接近使用地点，装卸时间长的仓库应远离路边。

1、当有铁路时，宜沿路布置周转库和中心库.2、般材料仓库应邻近公路和施工区，并应有适当的堆场。

3、水泥库和沙石堆场应布置在搅拌站附近。

砖、石和预制构件应布置在垂直运输设备工作范围内，靠近用料地点。

基础用块石堆场应离坑沿一定距离，以免压塌边坡。

钢筋、木材应布置在加工厂附近。

4、工具库应布置在加工区与施工区之间交通方便处，零星小件、专用工具库可分设于各施工区段。

5、车库、机械站应布置在现场人口处.6、油料、氧气、电石库应设置在边沿、人少的安全处，易燃材料库要设置在拟建工程的下风向.7、苗木假植地应靠近水源及道路旁。

三、加工厂和混凝土搅拌站的布置总的指导思想是应使材料和构件的货运量小,有关联的加工厂适当集中。

1、如果有足够的混凝土输送设备，混凝土搅拌站宣集中布置，或现场不设搅拌站使用商品混凝土；当混凝土输送设备短缺时,可分散步置在使用地点附近或起重机旁。

2、临时混凝土构件预制厂尽量利用建设单位的空地。

3、钢筋加工厂设在混凝土预制构件厂及主要施工对象附近;木材加工厂的原木、锯材堆场应靠铁路、公路或水路沿线;锯材、成材、粗细木工加工间和成品堆场要按工艺流程布置，应设在施工区的下风向边缘。

4、内部运输道路的布置。

1）提前修建永久性道路的路基和简单路面为施工服务.2）临时道路要把仓库、加工厂、堆场和施工点贯穿起来.按货运量大小设计双行环干道或单行支线。

画好施工总平面图的五个步骤一、布置原则1、施工平面布置应严格控制在建筑红线之内。

2、平面布置要紧凑合理，尽量减少施工用地。

3、尽量利用原有建筑物或构筑物。

4、合理组织运输，保证现场运输道路畅通，尽量减少二次搬运。

5、各项施工设施布置都要满足方便施工、安全防火、环境保护和劳动保护的要求。

6、在平面交通上，要尽量避免土建、安装以及其他各专业施工相互干扰。

7、符合施工现场卫生及安全技术要求和防火规范。

8、现场布置有利于各子项目施工作业。

9、考虑施工场地状况及场地主要出入口交通状况。

10、结合拟采用的施工方案及施工顺序。

11、满足半成品、原材料、周转材料堆放及钢筋加工需要。

12、满足不同阶段、各种专业作业队伍对宿舍、办公场所及材料储存、加工场地的需要。

13、各种施工机械既满足各工作面作业需要又便于安装、拆卸。

14、实施严格的安全及施工标准，争创省级安全文明工地。

二、布置内容1、拟建的建筑物或构筑物，以及周围的重要设施。

2、施工用的机械设备固定位置。

3、施工运输道路。

4、水源、电源、变压器位置，临时给排水管线和供电、动力设施。

5、施工用生产性、生活性设施（加工棚、操作棚、仓库、材料堆场、行政管理用房、职工生活用房等）。

6、机械站、车库位置。

7、一切安全、消防设施位置。

三、布置步骤场外交通的引入（铁路运输、水路运输、公路运输）→仓库与材料堆场的布置→加工场布置→布置内部运输道路→行政与生活临时设施布置→临时水电管网及其他动力设施的布置1、场外交通的引入设计全工地性施工总平面图时，首先应从研究大宗材料、成品、半成品、设备等进入工地的运输方式入手。

当大宗材料由铁路运来时，首先要解决铁路的引入问题; 当大批材料是由水路运来时，应首先考虑原有码头的运用和是否增设专用码头问题;当大批材料是由公路运入工地时，由于汽车线路可以灵活布置，因此，一般先布置场内仓库和加工场，然后再布置场外交通的引入。

2、仓库与材料堆场的布置通常考虑设置在运输方便、位置适中、运距较短并且安全防火的地方。

施工现场平面布置一、施工总平面布置图绘制方法及要求1、分阶段进行绘制以房屋建筑总承包工程为例，建议分以下阶段进行布置：（1）基坑土方开挖及支护阶段——本阶段生产区应绘制基坑边线、基坑坡道,基坑内运输通道、基坑排水沟及沉砂池，出入口应设置洗车池等。

(2）地下室施工阶段——本阶段生产区应绘制基坑边线,并绘制地下室结构外边线及后浇带，塔吊布置应满足上部结构施工为主。

（3）上部结构施工阶段—-本阶段生产区地下室外边线可画成虚线,加工场布置与地下室施工阶段有所不同，部分加工场可移至地下室顶板上，增加施工电梯布置、砌体材料堆场、安装用场地布置等。

（4）装饰及安装施工阶段-—本阶段生产区结构施工所需的钢筋加工场、模板加工场、脚手架材料堆场等应撤换掉，增加装修施工用场地、安装用场地布置等。

（5）室外工程施工阶段-—本阶段加工场、材料堆场等基本撤换掉，现场办公区及临时生活区有影响的也应撤换掉，本阶段应将小区道路及室外的景观构筑物画上.2、塔吊的布置塔吊的平面位置,主要取决于建筑物的平面形状和四周场地条件。

一般布置在建筑物边，高层必须考虑附墙加固,离墙距离大概5米；塔吊的服务半径应能基本覆盖高层塔楼；若有预制构件或钢结构吊装,选用的塔吊应进行起吊能力验算（最远距离、最重构件）；群塔布置应能相互避开塔身，但覆盖范围最好能小部分搭接；塔吊布置还应考虑拆卸方便.3、布置运输道路（1）尽可能利用原有道路；(2)满足消防要求、宽度不小于4m；施工场地宽松的可设置双车道，场地狭小的设单车道，最好能成环状，或者设置回车场;(3）运输通道尽量能由市政道路通至主要加工场及施工电梯处。

4、布置施工电梯、混凝土输送泵等机械施工电梯布置时应查看塔楼标准层平面，尽量设置在阳台位置，混凝土输送泵尽量靠近出入口位置设置。

5、确定钢筋加工场、搅拌站、加工棚和材料、构件堆场的位置；应尽量靠近使用地点或在起重机能力范围,并且不能影响运输通道.二、施工总平面布置的原则1、在满足施工要求的前提下，少占地，不挤占交通道路。

施工平面布置图平面布置必须有效安排、充分利用场地的使用空间，科学规划现场施工道路，最大限度减少和避免对周边环境及人员生活工作的影响，满足安全生产、文明施工、健康生活和环境保护的要求。

做好对平面的分配和统一管理，协调各专业对平面的使用，并对施工区域和周边各种公用设施加以保护。

第一节、施工现场临时平面布置原则11．1．1、临时平面布置原则在满足施工的条件下，尽量节约现场办公占地和仓库用房占地；满足施工需要和文明施工的前提下，尽可能减少材料堆放场地；在保证场内交通运输畅通和满足施工对材料需要的前提下，最大限度地减少场内运输，特别是减少场内二次搬运；在平面交通上，要尽量避免装修、安装等单位相互干扰；要服从业主单位的统一协调和管理，制定符合施工现场卫生及安全技术要求和防火规范。

各种生产生活的设施应便于人员的生产生活。

满足安全防火、劳动保护的要求。

第二节、临时设施11．2．1、现场办公室和材料仓库的布置根据现场建筑平面，结合施工场地现状，以及业主的要，在施工现场将不考虑设置办公室、现场仅根据实际施工需要设置材料堆场、临时加工场地等临建设施。

现场楼层还将根据临时用电用水，以及消防的需要，布置临时供电供水线路，和消防器材。

现场办公室安排在甲方指定办公用房内，主要是项目管理的集中地，便于贴进施工现场进行管理和协调工作。

在现场要考虑一个材料综合仓库，主要放置零星材料、机具设备和贵重物品，便于材料搬运及管理。

油漆仓库也设在现场内，与综合仓库分开搭设，主要考虑到油漆材料属易燃易爆物品，应做好通风防火工作，并派专人看管，有效地预防和控制意外事故的发生。

用于工程上的材料，我公司将会和材料供应商协商材料的进场时间、进场数量。

只有当前需要用到工程的材料，根据项目部的总体进场时间要求，进行组织进场。

材料的进场计划必须满足当前施工的需要，避免材料在现场的堆放。

以上布置是施工前期安排，随着施工进度的深入，当某个部位需要搬离时，再根据现场情况，进行合理调整。

施工现场总平面图布置施工总平面布置图是拟建项目施工场地的总布置图。

它按照施工方案和施工进度的要求，对施工现场的道路交通、材料仓库、加工场地、主要机械设备、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。

施工总平面布置图是工程施工组织设计（及部分专项施工方案）的重要组成部分，在工程投标中，也是技术标的重要组成部分。

现在CAD应用普及，施工总平面布置图基本上采用CAD进行绘制，下面以应用CAD软件为例，说明如何才能绘制好施工总平面布置图。

1施工总平面布置图绘制依据1、各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、建筑项目范围内有关的一切已有和拟建的各种设施位置。

2、建设项目的现场考察情况（周边道路及交通情况、原有建筑物情况、用水用电接驳口、现场排水口、施工区域及围墙出入口设置情况等）。

3、建设项目的建筑概况、施工方案、施工进度计划，以便了解各施工阶段情况，合理规划施工场地。

4、各种建筑材料构件、加工品、施工机械和运输工具一览表(含需要数量及外廓尺寸等信息)，以便规划工地内部的储放场地和运输线路。

5、各构件加工厂规模、仓库及其他临时设施的需求数量及规格。

6、《建设工程施工现场消防安全技术规范》GB 50720-2011、《施工现场临时建筑物技术规范》JGJ/T 188-2009。

7、当地主管部门和建设单位关于施工现场安全文明施工的相关规定，施工单位安全文明施工标准。

2施工总平面布置图绘制原则1、在满足施工要求的前提下，少占地，不挤占交通道路。

2、主要施工机械设备的布置满足施工需求。

3、最大限度的压缩场内运输距离，尽可能避免二次搬运。

4、在满足施工需要的前提下，临时工程越小越好，以降低临时工程费。

5、充分考虑劳动保护，环境保护，技术安全，消防要求等。

6、遵守当地主管部门和建设单位关于施工现场安全文明施工的相关规定。

3施工总平面布置图的主要内容及绘制步骤1、绘制拟建建筑物(构筑物)、确定施工现场区域。

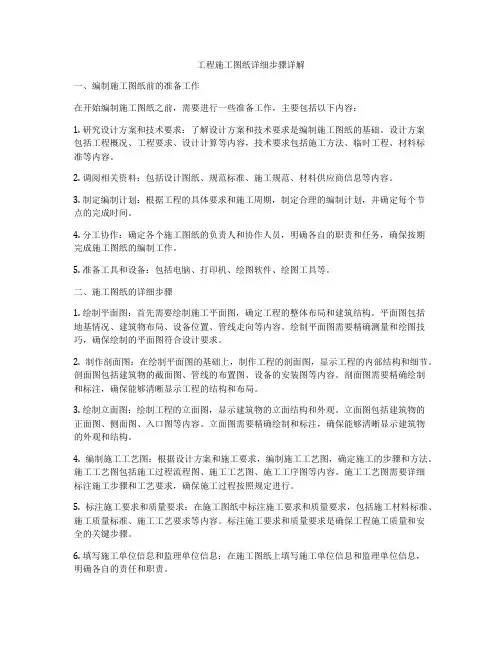

工程施工图纸详细步骤详解一、编制施工图纸前的准备工作在开始编制施工图纸之前，需要进行一些准备工作，主要包括以下内容：1. 研究设计方案和技术要求：了解设计方案和技术要求是编制施工图纸的基础。

设计方案包括工程概况、工程要求、设计计算等内容，技术要求包括施工方法、临时工程、材料标准等内容。

2. 调阅相关资料：包括设计图纸、规范标准、施工规范、材料供应商信息等内容。

3. 制定编制计划：根据工程的具体要求和施工周期，制定合理的编制计划，并确定每个节点的完成时间。

4. 分工协作：确定各个施工图纸的负责人和协作人员，明确各自的职责和任务，确保按期完成施工图纸的编制工作。

5. 准备工具和设备：包括电脑、打印机、绘图软件、绘图工具等。

二、施工图纸的详细步骤1. 绘制平面图：首先需要绘制施工平面图，确定工程的整体布局和建筑结构。

平面图包括地基情况、建筑物布局、设备位置、管线走向等内容。

绘制平面图需要精确测量和绘图技巧，确保绘制的平面图符合设计要求。

2. 制作剖面图：在绘制平面图的基础上，制作工程的剖面图，显示工程的内部结构和细节。

剖面图包括建筑物的截面图、管线的布置图、设备的安装图等内容。

剖面图需要精确绘制和标注，确保能够清晰显示工程的结构和布局。

3. 绘制立面图：绘制工程的立面图，显示建筑物的立面结构和外观。

立面图包括建筑物的正面图、侧面图、入口图等内容。

立面图需要精确绘制和标注，确保能够清晰显示建筑物的外观和结构。

4. 编制施工工艺图：根据设计方案和施工要求，编制施工工艺图，确定施工的步骤和方法。

施工工艺图包括施工过程流程图、施工工艺图、施工工序图等内容。

施工工艺图需要详细标注施工步骤和工艺要求，确保施工过程按照规定进行。

5. 标注施工要求和质量要求：在施工图纸中标注施工要求和质量要求，包括施工材料标准、施工质量标准、施工工艺要求等内容。

标注施工要求和质量要求是确保工程施工质量和安全的关键步骤。

6. 填写施工单位信息和监理单位信息：在施工图纸上填写施工单位信息和监理单位信息，明确各自的责任和职责。

工程施工图绘制步骤
一、工程资料汇总：
1、搜集资料：包括设计图纸、规划图纸、技术标准、规范及要求等相关资料。

2、对各种资料进行比对分析，并进行分类、汇总整理。

二、平面布置设计：
1、根据设计要求，在平面图上设置标高、建筑结构、设备位置、管线走向、道路等要素。

2、进行图层设置，不同要素按照不同的图层进行绘制，便于后续工序的识别。

3、进行建筑、结构、设备、道路等要素的布置、尺寸测量和勾正。

三、各种专业图纸的绘制：
1、建筑设计图纸绘制：包括平面图、立面图、剖面图、局部放大图、结构图等。

2、结构设计图纸绘制：包括结构平面、柱、梁、板、基础等详图。

3、给排水设计图纸绘制：包括给水、排水、通风、消防等设计图纸。

4、电气设计图纸绘制：包括电气走线图、电气设备布置图、电气接线图等。

四、图纸复核和审核：
1、绘制完成后，根据设计要求进行内部复核。

2、经过内部复核后，提交给上级部门或主管机构进行审核。

五、施工图的输出：
1、将审核通过的图纸进行归档，制作成电子版和纸质版。

2、向施工单位发布施工图，指导施工人员进行施工。

总的来说，工程施工图的绘制是一个复杂的过程，需要设计人员不断地积累经验并提高技
术水平。

只有通过认真细致的工作，才能绘制出符合设计要求的施工图，确保工程的质量
和安全。

在实际工程中，工程施工图还会根据具体的工程需求进行一些特殊的绘制工作。

但总的来说，以上的步骤是绘制工程施工图的核心内容。

通过对这些步骤的认真执行，可以保障工
程施工图的准确性和有效性，确保工程的顺利实施。

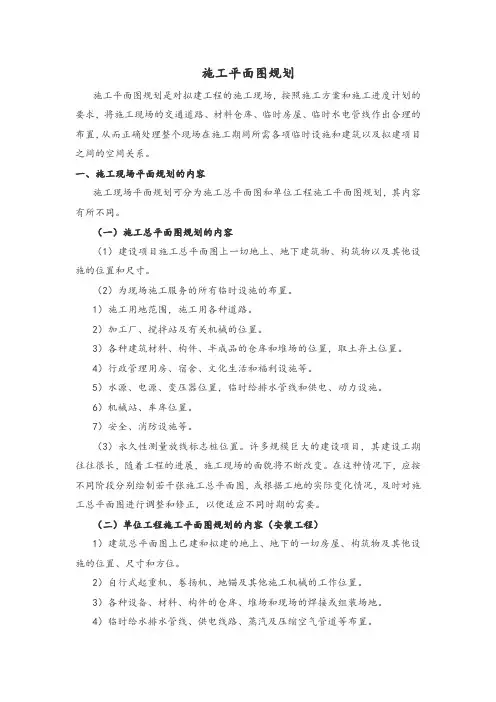

施工平面图规划施工平面图规划是对拟建工程的施工现场，按照施工方案和施工进度计划的要求，将施工现场的交通道路、材料仓库、临时房屋、临时水电管线作出合理的布置，从而正确处理整个现场在施工期间所需各项临时设施和建筑以及拟建项目之间的空间关系。

一、施工现场平面规划的内容施工现场平面规划可分为施工总平面图和单位工程施工平面图规划，其内容有所不同。

（一）施工总平面图规划的内容（1）建设项目施工总平面图上一切地上、地下建筑物、构筑物以及其他设施的位置和尺寸。

（2）为现场施工服务的所有临时设施的布置。

1）施工用地范围，施工用各种道路。

2）加工厂、搅拌站及有关机械的位置。

3）各种建筑材料、构件、半成品的仓库和堆场的位置，取土弃土位置。

4）行政管理用房、宿舍、文化生活和福利设施等。

5）水源、电源、变压器位置，临时给排水管线和供电、动力设施。

6）机械站、车库位置。

7）安全、消防设施等。

（3）永久性测量放线标志桩位置。

许多规模巨大的建设项目，其建设工期往往很长，随着工程的进展，施工现场的面貌将不断改变。

在这种情况下，应按不同阶段分别绘制若干张施工总平面图，或根据工地的实际变化情况，及时对施工总平面图进行调整和修正，以便适应不同时期的需要。

（二）单位工程施工平面图规划的内容（安装工程）1）建筑总平面图上已建和拟建的地上、地下的一切房屋、构筑物及其他设施的位置、尺寸和方位。

2）自行式起重机、卷扬机、地锚及其他施工机械的工作位置。

3）各种设备、材料、构件的仓库、堆场和现场的焊接或组装场地。

4）临时给水排水管线、供电线路、蒸汽及压缩空气管道等布置。

5）生产和生活福利设施的布置。

6）场内道路的布置及与场外交通的连接位置。

7）一切安全及防火设施的位置。

二、施工平面布置的依据和原则（一）设计依据1）施工组织总设计及原始资料。

2）土建施工平面图，了解一切已建和拟建的房屋、构筑物、设备及管线基础的位置、尺寸和方位。

3）工程的施工方案、施工进度计划、各种物资需要量计划。

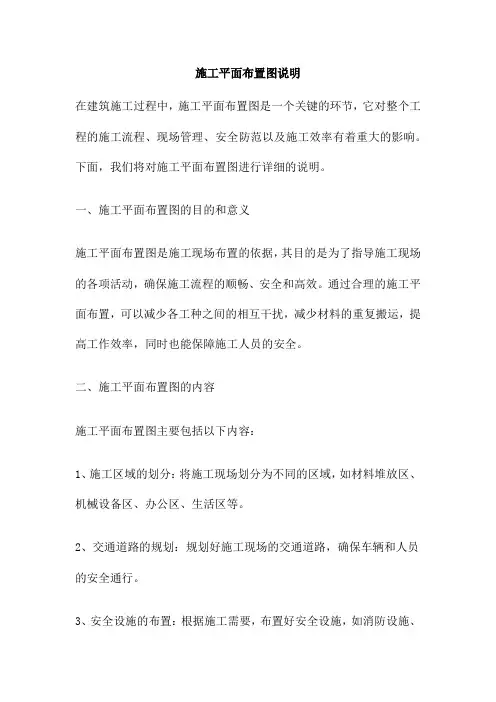

施工平面布置图说明在建筑施工过程中，施工平面布置图是一个关键的环节，它对整个工程的施工流程、现场管理、安全防范以及施工效率有着重大的影响。

下面，我们将对施工平面布置图进行详细的说明。

一、施工平面布置图的目的和意义施工平面布置图是施工现场布置的依据，其目的是为了指导施工现场的各项活动，确保施工流程的顺畅、安全和高效。

通过合理的施工平面布置，可以减少各工种之间的相互干扰，减少材料的重复搬运，提高工作效率，同时也能保障施工人员的安全。

二、施工平面布置图的内容施工平面布置图主要包括以下内容：1、施工区域的划分：将施工现场划分为不同的区域，如材料堆放区、机械设备区、办公区、生活区等。

2、交通道路的规划：规划好施工现场的交通道路，确保车辆和人员的安全通行。

3、安全设施的布置：根据施工需要，布置好安全设施，如消防设施、安全警示标志等。

4、施工顺序的安排：根据施工进度计划，合理安排各工种的施工顺序。

5、环境保护措施：针对施工过程中的环境污染问题，采取相应的环境保护措施。

三、施工平面布置图的注意事项在绘制施工平面布置图时，需要注意以下几点：1、要根据施工现场的实际情况进行绘制，确保图中的内容真实、准确。

2、要考虑到各工种之间的相互影响，避免相互干扰。

3、要考虑到安全因素，确保施工现场的安全。

4、要考虑到环境保护因素，减少施工对环境的影响。

四、总结施工平面布置图是建筑施工过程中不可或缺的一部分，它对整个工程的施工流程、现场管理、安全防范以及施工效率有着重大的影响。

因此，在绘制施工平面布置图时，必须认真考虑各种因素，确保图中的内容真实、准确、完整，为施工现场的管理和施工提供有效的指导。

施工总平面布置图在建筑设计和施工的过程中，总平面布置图是一个重要的环节。

它是对整个施工项目的全面规划和安排，涉及到施工场地、施工道路、施工设备、施工材料以及人员活动等各个方面。

总平面布置图的精心设计，不仅可以提高施工效率，降低成本，还可以保障施工过程的安全。

施工平面图布置合理性分析——工艺实习调查报告班级: 工程造价0604姓名：刘晓慧学号：076102411日期：2008—6-20指导老师：张挺拯蔡彬清施工平面图布置合理性分析一、理论分析单位工程施工平面图是对一个建筑物或构筑物施工现场的平面规划和布置图.它是根据工程规模、特点和施工现场的条件，按照一定的设计原则，来正确地解决施工期间所需要的各种暂设工程和其他业务设施等同永久性建筑物和拟建工程之间的合理位置关系。

它是单位工程施工组织设计的主要组成部分，是施工准备工作一项重要的内容，是进行施工现场布置的依据,是实现施工现场又组织、有计划进行文明施工的先决条件。

贯彻和执行合理的施工平面布置图，会使施工现场井然有序，施工顺利进行，保证进度，提高效率和经济效果。

反之,则造成不良后果。

单位工程施工平面图的绘制比例一般为1:200~1：500。

（一）、设计内容施工平面图的设计内容主要包括：1．建筑物总平面图上已建和拟建的地上地下的一切房屋、构筑物以及道路和各种管线等其他设施的位置和尺寸。

2．测量放线标桩位置、地形等高线和土方取弃点。

3．自行式起重机开行路线，轨道布置和固定式垂直运输设备位置.4．各种加工厂、搅拌站的位置；材料、半成品、构件及工业设备等的仓库和堆场。

5．生产和生活性福利设施的布置.6．场内道路的布置和引入的铁路、公路和航道位置。

7．临时给排水管线、供电线路、蒸汽及压缩空气管道等布置。

8．一切安全及防火设施的位置。

（二）、设计依据设计施工平面图所依据的资料主要有：1．建筑、结构设计和施工组织设计时所依据的有关拟建工程的当地原始资料（1）自然条件调查资料：气象、地形、水文地质及工程资料。

（2）技术经济调查资料：交通运输、水源、电源、物资资料、生产和生活基地情况。

2．建设工程设计资料（1）建设工程总平面图。

（2）一切已有和拟建的地下、地上管道位置.（3）建设工程区域的竖向设计和土方平衡图。

3．施工资料（1）单位工程施工进度计划。

有的建筑工地秩序井然，有的则杂乱无章，这与施工平面图设计的合理与否有直接的关系。

单位工程施工平面图是施工组织设计的主要组成部分。

1．设计的内容单位工程施工平面图通常用1:200~1:500的比例绘制，一般应在图上标明下列内容：（1）建筑总平面上已建和拟建的地上和地下的一切房屋、构筑物及其他设施的位置和尺寸；（2）移动式起重机(包括有轨起重机)开行路线及垂直运输设施的位置；（3）各种材料、半成品、构件以及工业设备等的仓库和堆场；（4）为施工服务的一切临时设施的布置(包括搅拌站、加工棚、仓库、办公室、供水供电线路、施工道路等)；（5）测量放线标桩，地形等高线，土方取弃场地；（6）安全、防火设施。

2．设计步骤单位工程施工平面图设计的一般步骤如下：（1）决定起重机械的位置起重机的位置直接影响仓库、料堆、砂浆和混凝土搅拌站的位置及道路和水、电线路的布置等。

因此要首先予以考虑。

布置固定式垂直运输设备(塔界、龙门架、井架、门架、桅杆等)，主要根据机械性能、建筑物的平面形状和大小、施工段划分的情况、材料来向和已有运输道路情况而定。

其目的是充分发挥起重机械的能力并使地面与楼面上的水平运距最小。

井架、门架的位置，以布置在有门、窗口处为宜，以避免砌墙留槎和减少井架拆除后的修补工作。

轨道式起重机的布置方式，主要取决于建筑物的平面形状、尺寸和四周的施工场地的条件。

要使起重机的起重幅度能够将材料和构件直接运至任何施工地点，尽量避免出现“死角”。

轨道布置方式通常是沿建筑物的一侧或内外两侧布置，必要时还需增加转弯设备，尽量使轨道长度最短。

同时做好轨道路基四周的排水工作。

无轨自行起重机的开行路线，主要取决于建筑物的平面布置、构件的重量、安装高度和吊装方法等。

（2）确定搅拌站、仓库和材料、构件堆场的位置搅拌站、仓库和材料、构件堆场的位置应尽量靠近使用地点或在起重半径范围内，并考虑到运输和装卸料的方便。

首先应根据起重机的类型进行布置，对不同的起重机，搅拌站、仓库、材料构件堆场的布置也有区别，一般有以下几种情况：①当采用井架、龙门架等固定式垂直运输设备时，尽可能靠近布置，以减少运距或两次搬运；②当采用塔式起重机进行垂直运输时，应布置在塔式起重机有效起重幅度范围内；③当采用自行式起重机进行水平或垂直运输时，应沿起重机运行路线布置，位置应在起重臂的最大外伸长度范围以内。

施工图绘制步骤施工图绘制是工程设计的重要环节，也是施工过程的关键依据。

一套完整的施工图包括各种图纸和文件，涵盖了建筑、结构、电气、给排水、暖通等各个专业。

每个专业的施工图绘制都有其特定的步骤和规范，下面将简要介绍几个主要专业的施工图绘制步骤。

建筑专业施工图是整个施工图的基础，主要包括建筑平面图、立面图、剖面图、节点大样图等。

绘制建筑专业施工图的步骤如下：（1）收集原始资料，包括地形、气候、地质等条件，以及业主的需求和预算。

（2）进行方案设计，确定建筑的功能、布局、风格等。

（3）进行初步设计，确定建筑的结构形式、材料选用、构造做法等。

（4）进行施工图设计，详细绘制建筑平面图、立面图、剖面图、节点大样图等，并标注材料、尺寸、做法等详细信息。

结构专业施工图是确定建筑结构形式和构造做法的重要依据，主要包括结构平面图、梁柱节点详图、基础图等。

绘制结构专业施工图的步骤如下：（1）根据建筑专业提供的条件，确定结构形式和材料选用。

（2）进行结构分析和计算，确保结构的安全性和稳定性。

（3）绘制结构平面图、梁柱节点详图、基础图等，标注尺寸、钢筋、混凝土等级等详细信息。

电气专业施工图是确定电气系统和设备布局的重要依据，主要包括电气系统图、平面图、设备布置图等。

绘制电气专业施工图的步骤如下：（1）根据建筑专业提供的条件，确定电气设备和系统的位置和布局。

（2）进行电气系统设计和计算，确保电气系统的安全性和稳定性。

（3）绘制电气系统图、平面图、设备布置图等，标注电缆型号、规格、长度等详细信息。

给排水专业施工图是确定给排水系统和设备布局的重要依据，主要包括给水系统图、排水系统图、平面图等。

绘制给排水专业施工图的步骤如下：（1）根据建筑专业提供的条件，确定给排水设备和系统的位置和布局。

（2）进行给排水系统设计和计算，确保系统的安全性和稳定性。

（3）绘制给水系统图、排水系统图、平面图等，标注管道型号、规格、长度等详细信息。

暖通专业施工图是确定暖通设备和系统布局的重要依据，主要包括暖通系统图、平面图等。

单位工程施工平面图设计一、概述单位工程施工平面图是施工单位根据建筑设计图纸，结合现场实际情况，为了指导施工人员进行施工作业而绘制的平面图纸。

其目的是为了明确施工目标，规范作业流程，保障施工质量，提高施工效率。

单位工程施工平面图设计应该符合国家建筑标准和规范，并且要考虑到安全、环保等因素。

二、设计原则1. 符合设计要求：施工平面图应该与建筑设计图纸一致，确保施工质量。

2. 安全第一：施工平面图应该考虑到施工过程中可能出现的安全隐患，采取相应的安全措施。

3. 合理布局：施工平面图应该合理布局工地内的各类设备、材料、施工人员等，确保施工进度。

4. 绿色环保：施工平面图应该考虑到环保要求，降低污染，减少资源浪费。

5. 精准标注：施工平面图应该清晰标注各种尺寸、材料、工序等信息，确保施工无误。

6. 经济合理：施工平面图应该根据预算要求设计，控制成本。

三、设计要素1. 地形分析：在进行施工平面图设计之前，首先应该对工地的地形进行分析，了解地势、地下管线等情况，为后续施工作业做好准备。

2. 地坪规划：根据设计图纸，规划出各个区域的地坪布局，确定建筑物的位置和尺寸。

3. 单位施工工序：分析出各项施工工序的流程及工作顺序，明确每个工序的具体内容和要求。

4. 质量控制：确定施工平面图中的质量控制要点，标明验收标准和方法。

5. 安全防护：考虑到施工过程中可能出现的危险因素，设置相应的安全防护设施，确保施工安全。

6. 设备布置：对施工所需的各类设备进行规划布置，确保设备的有效利用。

7. 材料准备：明确各类材料的种类、规格、数量等信息，保障施工材料的准备充足。

8. 环保措施：考虑到环保要求，在设计中应该加入相应的环保措施，减少对环境的污染。

四、设计步骤1. 编制施工总图：根据设计图纸，绘制出工地的整体布局图，包括建筑物的位置、道路、围墙等信息。

2. 划分施工区域：将工地划分成不同的施工区域，明确每个区域的作业内容和责任。

工程施工绘画一、工程施工绘图的概念工程施工绘图是指根据工程设计图纸和相关技术标准，将设计方案具体化、细化，编制出施工图纸的过程。

它是工程设计和工程施工之间的桥梁，是工程施工的依据和指导。

工程施工绘图是将设计图纸上的理论方案变为具体可施工的图纸，这就需要绘图员对设计细节有深入的理解，具有较强的技术水平和绘图能力。

工程施工绘图的内容主要包括平面布置图、立面图、细部图、钢筋图等，这些图纸通过详细的标注和说明，反映出工程建筑的准确位置、构件规格、施工方案和隐蔽工程等重要内容。

工程施工绘图一般由设计单位或施工单位的专业人员编制，需要与施工单位的实际情况相结合，确保施工过程顺利进行。

二、工程施工绘图的作用1. 为施工单位提供具体的施工方案和操作指南。

工程施工绘图将设计图纸转化为施工图纸，为施工单位提供了详细的工程参数和施工要求，使施工过程更加有序和规范。

2. 提高施工效率和施工质量。

工程施工图纸直接影响到施工进度和施工质量，只有绘制好的施工图纸才能保证施工工艺和施工质量。

3. 为监理单位提供监督依据。

工程施工绘图是监理单位监督施工质量的重要依据，监理单位通过对施工图纸的审核，可以及时发现和解决施工过程中的问题。

4. 保证工程安全和可靠性。

工程施工图纸要求准确、严谨，其中包括了施工单位应该注意的安全问题和技术要求，通过绘制好的施工图纸可以确保工程施工的安全和可靠性。

5. 为工程设计提供反馈意见。

通过绘制工程施工图纸，施工人员可以根据实际施工情况提出改进建议和意见，为工程设计提供实践性的反馈。

三、工程施工绘图的分类工程施工绘图根据不同的要求和内容可以分为平面布置图、立面图、细部图、钢筋图等不同类型的图纸。

1. 平面布置图。

平面布置图是工程施工图的基础图纸，它描述了建筑物的平面布局和空间结构。

平面布置图是施工单位按照设计图纸完成现场建筑空间和构造的布置图纸，它包括了建筑物的平面布局、结构概念和分布情况等内容。

2. 立面图。
