建筑制图规范与设计表现00

建筑工程制图规范在建筑工程中，制图是非常重要的环节之一，它是建筑设计与实际施工之间的桥梁。

为了确保建筑工程的设计、施工与使用的统一性、合理性和可行性，制图必须符合一定的规范。

本文将从建筑工程制图的概念、表达要求和常用符号等方面，介绍建筑工程制图规范。

一、建筑工程制图的概念建筑工程制图是指将建筑设计方案用图形的形式进行表达和传递的过程。

它包括建筑图纸的绘制和建筑图样的标注、注释等操作。

建筑工程制图不仅要准确、明确地表达设计意图，还要能够为施工提供清晰的指导。

建筑工程制图可以分为平面图、立面图、剖面图、施工图等不同类型。

每一种图纸都有自己的要求和规范，以保证设计的准确性和可操作性。

二、建筑工程制图的表达要求1. 尺寸与比例：建筑图纸中的尺寸必须准确，并且符合比例关系。

通常使用原比例和放大比例两种方式表达。

2. 符号与标识：建筑图纸中的符号和标识要统一清晰，以确保不同人员能够准确理解。

3. 标注与注释：建筑图纸中需要标注和注释的内容包括材料、构件、尺寸、设备、图例等。

这些标注和注释都必须明确且易于理解。

4. 细节与绘图技巧：对于一些细节部分，建筑图纸需要加以重点表达。

同时，绘图技巧的运用也能提高图纸的可读性和美观度。

三、建筑工程制图的常用符号1. 标志性符号：如平面图中的北方向箭头、立面图中的正方向标识等。

2. 材料与构件符号：如墙体、门窗、楼梯等的图例标志。

3. 尺寸符号：如直线箭头表示尺寸起点和终点，水平线表示线中的尺寸等。

4. 设备与设施符号：如空调、电源、给排水等的符号标识。

5. 标注符号：如文字注释符号、施工构造标注符号等。

这些符号是建筑工程制图中常用的，熟练运用这些符号符合规范的绘制图纸对于建筑工程的设计与施工至关重要。

四、总结建筑工程制图规范对于建筑工程的设计与施工具有重要的指导作用。

准确、优秀的建筑图纸既能够帮助设计人员表达设计意图，也能够为施工人员提供清晰的指导。

建筑工程制图的概念、表达要求和常用符号都是建筑工程制图规范中的重要内容。

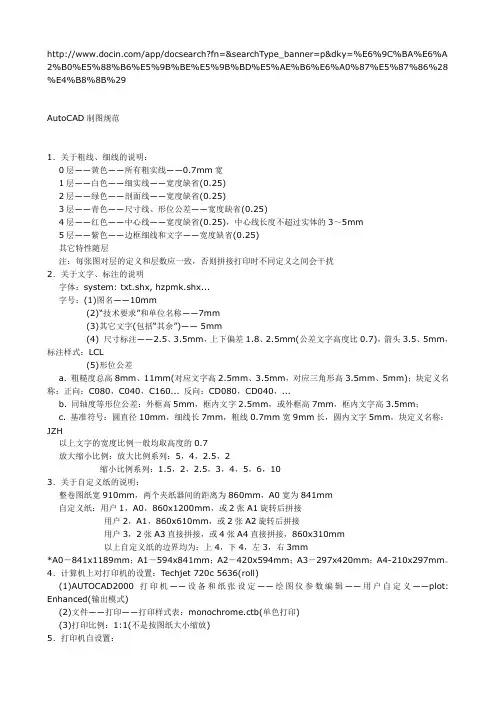

/app/docsearch?fn=&searchType_banner=p&dky=%E6%9C%BA%E6%A 2%B0%E5%88%B6%E5%9B%BE%E5%9B%BD%E5%AE%B6%E6%A0%87%E5%87%86%28 %E4%B8%8B%29AutoCAD制图规范1．关于粗线、细线的说明：0层――黄色――所有粗实线――0.7mm宽1层――白色――细实线――宽度缺省(0.25)2层――绿色――剖面线――宽度缺省(0.25)3层――青色――尺寸线、形位公差――宽度缺省(0.25)4层――红色――中心线――宽度缺省(0.25)，中心线长度不超过实体的3～5mm5层――紫色――边框细线和文字――宽度缺省(0.25)其它特性随层注：每张图对层的定义和层数应一致，否则拼接打印时不同定义之间会干扰2．关于文字、标注的说明字体：system: txt.shx, hzpmk.shx...字号：(1)图名――10mm(2)“技术要求”和单位名称――7mm(3)其它文字(包括“其余”)―― 5mm(4) 尺寸标注――2.5、3.5mm，上下偏差1.8、2.5mm(公差文字高度比0.7)，箭头3.5、5mm，标注样式：LCL(5)形位公差a. 粗糙度总高8mm、11mm(对应文字高2.5mm、3.5mm，对应三角形高3.5mm、5mm)；块定义名称：正向：C080，C040，C160... 反向：CD080，CD040，...b. 同轴度等形位公差：外框高5mm，框内文字2.5mm，或外框高7mm，框内文字高3.5mm；c. 基准符号：圆直径10mm，细线长7mm，粗线0.7mm宽9mm长，圆内文字5mm，块定义名称：JZH以上文字的宽度比例一般均取高度的0.7放大缩小比例：放大比例系列：5，4，2.5，2缩小比例系列：1.5，2，2.5，3，4，5，6，103．关于自定义纸的说明：整卷图纸宽910mm，两个夹纸器间的距离为860mm，A0宽为841mm自定义纸：用户1，A0，860x1200mm，或2张A1旋转后拼接用户2，A1，860x610mm，或2张A2旋转后拼接用户3，2张A3直接拼接，或4张A4直接拼接，860x310mm以上自定义纸的边界均为：上4，下4，左3，右3mm*A0－841x1189mm；A1－594x841mm；A2－420x594mm；A3－297x420mm；A4-210x297mm。

建筑制图的要求及规范一：图幅、标题栏及会签栏（1）图幅即图面的大小，分为横式和立式两种。

根据国家标准的规定，按图面的长和宽大小确定图幅的等级。

建筑常用的图幅有A0、A1、A2、A3、A4等，A0 : 1189*841A1 : 841*594A2 : 594*420A3 : 420*297A4 : 297*210（2）标题栏标题栏包括设计单位名称、工程名称区、签字区、图名区及图号区等内容。

注：现在不少设计单位采用自己个性化的标题栏格式，但是仍必须包括这几项内容。

（3）会签标会签标是为各工种负责人审核后签名用的表格，它包括专业、姓名、日期等内容。

（对于不需要会签的图纸，可以不设此栏。

）二：线型要求建筑图纸主要由各种线条构成，不同的线型表示不同的对象和不同的部位，代表着不同的含义。

为了图面能够清晰、准确、美观地表达设计思想，工程实践中采用了一套常用的线型，并规范了它们的使用范围。

三：尺寸标注尺寸标注的一般原则如下所述：1：尺寸标注应力求准确、清晰、美观大方。

同一张图纸中，标注风格应保持一致。

2：尺寸线应尽量标注在图样轮廓线以外，从内到外依次标注从小到大的尺寸，不能将大尺寸标在内，小尺寸标在外。

3：最大的尺寸线与图样轮廓线之间的距离不应小于10mm，两条尺寸线之间的距离一般为7—10mm.4: 尺寸界线朝向图样的端头距图样轮廓之间的距离应大于或等于2mm,不易直接与之相连。

5：在图线拥挤的地方，应合理安排尺寸线的位置，但不易与图线、文字及符号相交；可以考虑将轮廓线作为尺寸界线，但不能作为尺寸线。

6：室内设计图中连续重复的构配件等，当不易标明定位尺寸时，可以在总尺寸的控制下，不用数值而用“均分”或“EQ”字样表示定位尺寸。

四：文字说明在一幅完整的图纸中用图线方式表现的不充分或无法用图线表示的地方，就需要进行文字的说明。

文字说明是图纸内容的重要组成部分，制图规范对文字标注中的字体、字号、字体与字号搭配等方面做了一些具体规定。

建筑施工图制图规范建筑施工图制图是建筑施工的重要环节，准确、规范的绘制施工图对于项目的顺利进行至关重要。

本文将从布图、标注、符号、比例、尺寸及图纸保存等方面介绍建筑施工图制图规范。

一、布图规范1. 布图应按照建筑设计方案要求进行，确保图纸的整洁、清晰。

2. 布图应采用等角投影或者透视投影，以给出项目的立体感。

3. 布图应明确坐标轴，并给出地下层到地上层的高度标注。

4. 图纸上应标上图纸名称、比例尺、工程名称、工程地址等基本信息，方便对图纸的管理和查找。

二、标注规范1. 标注应使用简洁明了的文字说明，确保施工人员能够准确理解。

2. 标注应采用标准的字体和字号，字迹清晰，避免使用手写字。

3. 重要的构件和尺寸应进行标注，以确保施工的准确性。

4. 标注应采用专用标记符号，如指示箭头、尺寸线、引线等，以增加图纸的可读性。

三、符号规范1. 符号应采用统一的标准符号，以保证施工图的统一性和规范性。

2. 符号的大小应与图纸的比例一致，不得过大或过小。

3. 符号应标明构件的材料、尺寸和其他关键参数，以便施工人员理解。

四、比例规范1. 比例尺要根据项目的具体要求确定，一般常用的比例尺为1：100或1：200。

2. 比例尺应直观明了，与图纸上的尺寸一致，方便施工人员计算和定位。

3. 相邻图纸的比例尺要一致，以确保各图纸之间的协调关系。

五、尺寸规范1. 图纸上的尺寸应准确无误，与实际建筑的尺寸一致。

2. 尺寸的标注应采用明确的标准尺寸，不得模糊或不清晰。

3. 长度、宽度、高度等重要尺寸应进行标注，以确保施工的精确性。

六、图纸保存规范1. 制图过程中应保持图纸清洁，避免弄脏、弄皱或者弄丢。

2. 制图完毕后，应按照标准的分类方法进行整理和保存，方便后续查找和管理。

3. 图纸应保存在干燥、通风、无灰尘的环境中，避免受潮或受损。

总结起来，建筑施工图制图规范主要包括布图规范、标注规范、符号规范、比例规范、尺寸规范和图纸保存规范。

建筑方案制图标准建筑方案制图是建筑设计中的重要环节，它通过绘制平面图、立面图、剖面图等图纸，将设计师的构思转化为具体的图形，使其更加直观和可理解。

因此，建筑方案制图的标准是确保设计方案质量和沟通效果的关键。

一、图纸布局标准：1. 图框：图纸的最外围部分应设置图框，图框应包括项目名称、项目地址、绘图日期、图纸编号等基本信息，以方便查阅和识别。

2. 纸张大小：常见的建筑方案图纸使用A0、A1、A2等大小纸张，可以根据实际需要进行选择，保证图纸清晰、易读。

3. 图幅尺度：图纸上应注明图幅尺度，如1:100、1:200等，以便读者了解图纸上图形的比例关系。

二、图形元素标准：1. 线型标准：图纸上的线条应使用相应的线型标准，如实线表示实墙，虚线表示隔墙等，以区分不同部位的功能和性质。

2. 标注标准：图纸上的标注应清晰可读，字体应规范统一，大小适中，以方便读者查阅和理解。

3. 图形符号标准：图纸上的图形符号应使用相应的标准，如门窗符号、设备符号等，以传达设计意图和信息。

三、图纸内容标准：1. 平面图：平面图应包括建筑的布局和空间分配，清晰地表示各个功能区域、房间等，以便读者理解建筑的整体布局和功能分区。

2. 立面图：立面图应清晰地表示建筑外立面的形象、材料、窗户、门等要素，以展示建筑的风格和外观表现。

3. 剖面图：剖面图应清晰地表达建筑的空间结构、高度、楼层等主要要素，以展示建筑内部空间的构成和特点。

四、图纸标注标准：1. 尺寸标注：图纸上的尺寸标注应清晰可读，尺寸线与测量结果之间的距离应适中，尺寸数值应正对尺寸线，以便读者准确地获取尺寸信息。

2. 标明材质和材料：图纸上应注明建筑各个部位的材质和材料，以便读者了解建筑的材质特点和施工要求。

3. 标注其他关键信息：根据实际需要，图纸上可以标注建筑的高度、面积等关键信息，以便读者更好地了解建筑的特点和性能。

综上所述，建筑方案制图标准的制定对于建筑设计具有重要的意义。

CAD工程制图的基本规范与要点CAD工程制图是一种数字化的制图方式，广泛应用于机械、建筑、电子等领域。

它能够精确地呈现设计师的想法和构图，并提供出色的技术支持。

为了使CAD工程制图更加规范和标准化，我们需要遵循一些基本规范与要点。

首先，布局规范是CAD工程制图的重要组成部分。

在开始制图之前，我们需要规划好整个图纸的布局，保证其具备良好的可读性和解读性。

通常情况下，我们可以将CAD图纸分为三个主要部分：主视图、剖视图和细节视图。

主视图用于展示设计对象的主要外形和结构；剖视图则用于展示设计对象的内部和部分结构；而细节视图则用于展示一些局部细节或特殊结构。

其次，准确的尺寸标注也是CAD工程制图的关键要点之一。

在进行尺寸标注时，我们需要对设计对象进行仔细测量和计算，并根据设计需求选择合适的标注方式。

一般来说，我们可以使用注释尺寸、基线尺寸和链线尺寸等不同方式来标注尺寸。

在标注尺寸时，我们需要注意尺寸的准确性、清晰可读性和符号的规范使用。

此外，图层管理也是CAD工程制图中不可忽视的要点之一。

通过合理的图层管理，我们能够有效地控制图纸的展示效果和信息呈现。

常用的图层包括构造图层、尺寸图层、注释图层、隐藏图层等。

我们可以合理地将不同的元素分配到不同的图层上，并通过图层的显示和隐藏来控制图纸的呈现效果。

此外，符号和标识的正确使用也是CAD工程制图的重要方面。

在制图过程中，我们需要根据相关标准选择合适的符号和标识，并确保其正确应用和解读。

常见的符号和标识包括材料符号、焊接符号、表面粗糙度符号等。

通过正确应用这些符号和标识，我们能够更加准确地传达设计意图和要求。

最后，文件管理与输出也是CAD工程制图中不可忽视的要点。

在制图过程中，我们需要及时保存和备份设计文件，并合理地进行版本管理和文件命名。

同时，在输出图纸时，我们需要选择合适的图纸尺寸和打印比例，并注意打印质量和纸张布局的合理性。

综上所述，CAD工程制图的基本规范与要点主要包括布局规范、尺寸标注、图层管理、符号和标识的正确使用以及文件管理与输出等方面。

竭诚为您提供优质文档/双击可除建筑设计制图规范篇一：设计制图规范第一，介绍总平面（也称为总图）的表达要点：1.应标明用地（也成为场地）所在地的风玫瑰图（含指北针），一般情况为上北下南。

2.应标明图纸名称（总平面），比例（或比例尺），一般是1:500、1:1000。

3.应标明蓝线、绿线、红线等，红线又分建筑红线和用地红线（在美国则称为地产线）。

4.应标明场地的开口位置。

5.应标明红线内建筑物、构筑物、道路名称及位置。

6.应标明红线内绿化、铺地、停车位及小品。

7.应标明红线外四周的道路及环境。

8.应标明建筑的外轮廓线、各层可见的屋面；需要特别表达时应标明外轮廓或者最外侧轴线的定位；需要特别表达时，不可见外轮廓线（如地下室等）用虚线标明。

9.应标明建筑物的层数。

10.应标明每一座建筑物、建筑物的每一个出入口名称和位置。

11.需要特别表达时，应标明建筑物室内地坪的标高（以m为单位，精确到cm）。

12.在水平面上（x轴、y轴）上的尺寸也以m为单位，一般精确到10cm。

13.宜画出阴影，能更好地表达各建筑单体间及建筑各部分的高低关系。

第二，介绍建筑单体设计中各层平面的表达要点：1.首层平面（1）应标明指北针，朝向与总平面一致，一般情况为上北下南。

（2）应标明图纸名称（首层平面或一层平面）、比例，比例一般是1:100、1:200、1:300等。

（3）应标明建筑室外的散水、绿化、铺地及停车等环境情况。

（4）应标明建筑每一个出口的名称和位置。

（5）应标明房间的名称。

（6）应标明门窗的开启方向。

（7）应标明剖面图的索引符号（剖切号）。

（8）应标明轴线的位置及相互间间隔尺寸。

(建筑设计制图规范)（9）水平面上（x轴、y轴）上的尺寸以mm为单位，精确到mm。

（10）应标明室内、外地坪的标高，有高差地面的标高（以m为单位，精确到mm）。

2.其他各层平面（1）图纸的朝向应与一层平面一致，一般情况为上北下南。

（2）应标明图纸名称（某层平面）、比例，比例一般是1:100、1:200、1:300等，一般与一层平面一致。

建筑设计制图规范建筑设计制图规范是指在建筑设计过程中，为了保证设计图纸的规范和统一性，提高设计效率和施工质量，所制定的一系列制图要求和规范。

下面是关于建筑设计制图规范的一些要点和具体内容。

1.图幅和比例建筑设计图纸应根据项目的规模和需要确定适当的图幅和比例，常用的图幅有A0、A1、A2、A3等，常用的比例有1:100、1:200、1:500等。

同时，在每张图纸上要标注图纸名称、图幅和比例。

2.图纸布局建筑设计图纸应按照从左上角到右下角的阅读习惯进行布局，上方为建筑平面图，下方为立面图和剖面图。

同时，要求图纸上的文字和标注清晰易读，与图形配合合理。

3.线条粗细和样式建筑设计图纸上的线条粗细和样式要符合国家规定的标准。

一般来说，建筑轮廓线使用粗线，辅助线使用细线，不同功能线条使用不同样式，如实线、虚线、点线等。

4.尺寸标注建筑设计图纸上的尺寸标注应准确清晰，标注应按照专业规范进行，标注尺寸应有尺寸线、尺寸值和箭头，避免尺寸标注与其他线条重叠。

5.符号和注释建筑设计图纸上的符号和注释应使用统一的符号系统和标准。

对于常用的符号和注释，应按照国家标准进行使用，对于项目中特定的符号和注释，应有统一的定义和解释说明。

6.层次标注建筑设计图纸上的不同图层应有清晰的层次标注，方便绘制和查找。

建议按照层次划分不同的图层，如建筑平面、结构、给排水等，并给予不同图层不同的颜色和线型。

7.图框和图例建筑设计图纸上要有统一的图框和标题栏，包括项目名称、图纸名称、设计单位、设计人员、审核人员等信息。

图例根据项目需求设置，一般包括符号图例和注释说明。

8.工程量清单建筑设计图纸上应有清晰明确的工程量清单，包括主要构件的名称、数量、规格、材料等信息。

工程量清单应按照专业规范进行编制，并与设计图纸相互对应。

9.设计交底和整理建筑设计图纸应定期进行设计交底，并及时整理和更新图纸。

设计交底包括对图纸的全面、准确的解读和说明，确保图纸的正确理解和实施。
