建筑施工图制图标准规范

施工图制图规范一、制图注意事项：1、所有图纸内容均绘制在模型空间内（包括标注、文字、图框等），布局空间只在不同比例图纸需置于同一张图内时使用。

2、统一新建图层，图层名称及线宽见制图标准。

3、文件出图：除总图和分区平面外尽量使用A2图幅，如图纸内容细长可用加长图框。

图框外统一用大字标明图纸比例。

4、常用材料及规格见详细说明，非特殊需要不可使用非标尺寸。

5、图框初始插入时不要加题栏，最后统一插图框。

二、统一制图标准：1、图层名称统一新建图层，使用通用图层名称：0－基础线：所有相对标高为零的绘图线。

色号为70－构筑物：所有有竖向高度的绘图线。

色号为20－轴线：用于尺寸定位的各类中轴线。

色号为1，线型Dote0－放线网格：色号为5； 0－文字：色号为7；0－标高：竖向标高三角，色号3（标高文字图层用0－文字）PUB_DIM、PUB_TEXT、DIM_SYMB等自动生成图层保留使用其他线型自建，名称均统一为0－XX种植设计图线型设置（此类图后期调整较多，图层务必清晰）：0－绿乔：常绿乔木，色号3（灌木图中变为8号）0－落乔：落叶乔木，色号3（灌木图中变为8号）0－灌木：灌木及小乔木，色号84（线宽0.18）0－绿篱：规则图案的绿篱，色号84（线宽0.18）0－地被：各类地被爬藤及水生植物，色号84（线宽0.18）0－乔木连线：各类乔木的成组连线，色号20－乔木标注：各类乔木的文字标注，色号70－灌木连线：灌木及小乔木的成组连线，绿篱及地被系列的标注引线，色号20－灌木标注：灌木、绿篱、地被的文字标注，色号7灯具布置图：0－灯具：景观照明灯具，色号40－灯具标注：景观照明文字标注及引线，色号72、线型、线宽的使用及设置最粗线：用于地平线、详图钢筋线等，色号4，线宽0.6中粗线：用于外形及显著突出部分轮廓线，剖面剖到部分轮廓线等，色号2，线宽0.4中等线：用于不同造型材料的分界线，是使用最多的线型，色号7，线宽0.25中细线：索引及标注等自动生成的图层，色号3，线宽0.18细线：用于同一铺装材料的规格划分或详图填充线，色号6，线宽0.15超细线：用于放线网格的经纬线，色号5，线宽0.1轴线：线型Dote，色号1，线宽0.12图纸线宽设置：1－0.12；2－0.4；3－0.18；4－0.6；5－0.1；6－0.15；7－0.25；8及其他－0.123、文字式样：天正菜单点击“文字表格”，选择文字样式，样式名：HZTXT；AutoCAD字体；中文参数：高宽比0.8，中文字体HZTXT西文参数：字宽0.6，字高0.8，西文字体SIMPLEX／尺寸标注、符号、索引号、剖切号等在正确比例下自动生成／引注文字字高设置为5或3.5（根据图纸空地大小自主调整，同一张图内统一即可）／图名标注：图名字高7，比例54、材料标注方式：例：600X300X30芝麻灰烧毛花岗岩错缝铺装规格颜色或名称质地材料类型铺装方式（平铺时不用标注）三、铺装常用材料及规格：1、一、石材：规格：长宽：板材600X600、600X300、300X300嵌条600X150、600X200、600X100小料石200X200、150X150、100X100厚度：板材及嵌带――车行60、人行30、碎拼20、嵌草60；小料石――车行100、人行60条石――一般用于台阶，根据台阶高度120－150颜色：黑、灰、浅灰、红、浅红、棕、黄；碎拼时有：杂色、单色、冷色（蓝、绿、灰、黑）、暖色（红、黄、棕）面层质地：磨光、烧毛、磨光机刨、烧毛机刨、粗磨、剁斧、凿毛（尽量选用前4种，局部点缀和特殊需要可选后3种）铺装方式：对缝、错缝、直铺、斜铺、席纹、向心（沿径环形）2、二、混凝土透水砖：长宽：方形250X250、小矩形250X125、200X100、大矩形500X250车位线100X100、异型连锁块（不同品牌及形状尺寸有所变化）厚度：车行80，人行50颜色：白（车位线）、灰、浅灰、深灰、砖红、红、浅红、浅黄、土黄、深棕、浅棕铺装方式：对缝、错缝、直铺、斜铺、席纹、向心（沿径环形）3、三、卵石、豆石、水洗石粒径：卵石――￠20－30、￠30－50、￠50－80、￠80－120、￠120－150豆石、水洗石：￠3－5、￠5－8、￠8－12、￠12－15颜色：水洗石――各种颜色；卵石、豆石――杂色、白、灰、黑、棕红、黄铺砌方式：平铺、立砌4、四、木板长宽：最大长度4米，宽度100、150、200厚度：常用20、最厚可达60种类：防腐木（常用）、碳化木（造价高）颜色：本色、露木纹彩色（刷各色室外用木漆）5、五、非粘土烧结砖规格：235X115X53；颜色：青、砖红、黄；铺砌方式：平铺、立砌6、六、瓦片立砌规格：约180X180X15；颜色：青；铺砌方式：立砌（可成片铺砌，单排圈边，常与卵石组成图案）7、七、其他材料沥青混凝土及水泥混凝土（车行主路）地面；塑胶地面（块材或整体满铺，用于运动或儿童场地）；艺术地坪（彩色混凝土压模、雕刻）；玻璃地；陶瓷碎拼地面等。

施工图制图规范施工图制图规范是指在设计和绘制施工图纸过程中需要遵循的一系列规则和要求，目的是确保施工图的质量、准确性和便于施工。

下面是一些常见的施工图制图规范要点：1. 工程标志：在施工图纸上必须标明工程名称、图号、比例、工程地点、设计单位、审查单位、绘图员和日期等基本信息。

2. 图纸比例：通常根据工程的大小和复杂程度来确定图纸的比例。

常见的比例有1:100、1:200、1:500等。

同时，所有的辅助图纸、放大图和详图等应与主图纸保持一致。

3. 标准图框和图样：每张施工图必须画一个标准的图框，图框的尺寸应符合规范要求。

图框上应填写图名、图号、比例、设计单位名称和地址等基本信息。

图样应清晰、完整，并采用规定的符号和图例。

4. 字体和线型：施工图上的文字应采用规定的字体和字号，以确保清晰可读。

线型要求用规定的线型，如实线、虚线和点线等。

5. 尺寸标注：应在施工图纸上标注主要尺寸和关键尺寸，尺寸标注要准确、清晰，并采用规定的标注方法和符号。

6. 图纸编排：施工图纸的编排应按照一定的顺序和逻辑关系，例如，平面图放在前面，立面图和剖面图放在后面。

图纸的编排应使施工者能够方便地查找所需信息。

7. 图纸内容：施工图纸的内容应详细、完整，并符合相关的设计规范和标准要求。

施工图纸上应标明各种构造和结构的尺寸、线型、标高等信息，以保证施工的准确性和安全性。

8. 图纸质量：施工图纸应保持清晰、干净，并采用正确的绘图方法和工具。

图纸上不得有破损、污渍或涂改的痕迹，以免造成误解或误判。

9. 图纸审查：施工图纸在绘制完成后，应由专业人员进行审查。

审查的内容包括图纸是否符合设计要求、绘图是否准确、标注是否清晰等。

审查人员需要对图纸进行逐一查看，并做出意见和建议。

10. 存档和归类：施工图纸完成后，应进行存档和归类。

存档的目的是保留图纸以备复查，归类的目的是方便查找和使用。

以上是施工图制图规范的一些要点，对于保证施工图的质量和有效性有着重要的影响。

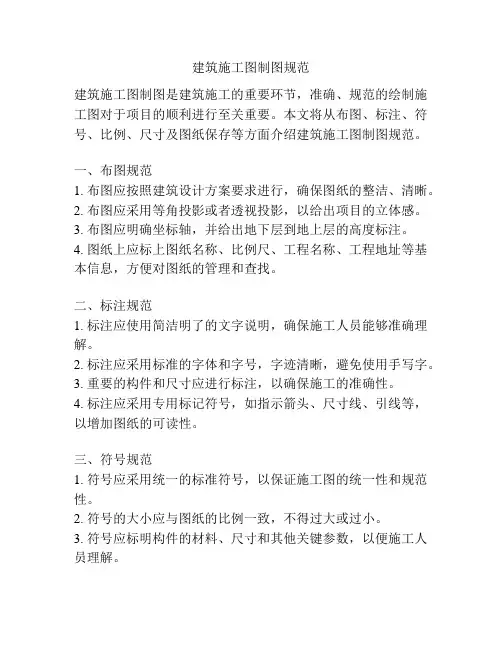

建筑施工图制图规范建筑施工图制图是建筑施工的重要环节，准确、规范的绘制施工图对于项目的顺利进行至关重要。

本文将从布图、标注、符号、比例、尺寸及图纸保存等方面介绍建筑施工图制图规范。

一、布图规范1. 布图应按照建筑设计方案要求进行，确保图纸的整洁、清晰。

2. 布图应采用等角投影或者透视投影，以给出项目的立体感。

3. 布图应明确坐标轴，并给出地下层到地上层的高度标注。

4. 图纸上应标上图纸名称、比例尺、工程名称、工程地址等基本信息，方便对图纸的管理和查找。

二、标注规范1. 标注应使用简洁明了的文字说明，确保施工人员能够准确理解。

2. 标注应采用标准的字体和字号，字迹清晰，避免使用手写字。

3. 重要的构件和尺寸应进行标注，以确保施工的准确性。

4. 标注应采用专用标记符号，如指示箭头、尺寸线、引线等，以增加图纸的可读性。

三、符号规范1. 符号应采用统一的标准符号，以保证施工图的统一性和规范性。

2. 符号的大小应与图纸的比例一致，不得过大或过小。

3. 符号应标明构件的材料、尺寸和其他关键参数，以便施工人员理解。

四、比例规范1. 比例尺要根据项目的具体要求确定，一般常用的比例尺为1：100或1：200。

2. 比例尺应直观明了，与图纸上的尺寸一致，方便施工人员计算和定位。

3. 相邻图纸的比例尺要一致，以确保各图纸之间的协调关系。

五、尺寸规范1. 图纸上的尺寸应准确无误，与实际建筑的尺寸一致。

2. 尺寸的标注应采用明确的标准尺寸，不得模糊或不清晰。

3. 长度、宽度、高度等重要尺寸应进行标注，以确保施工的精确性。

六、图纸保存规范1. 制图过程中应保持图纸清洁，避免弄脏、弄皱或者弄丢。

2. 制图完毕后，应按照标准的分类方法进行整理和保存，方便后续查找和管理。

3. 图纸应保存在干燥、通风、无灰尘的环境中，避免受潮或受损。

总结起来，建筑施工图制图规范主要包括布图规范、标注规范、符号规范、比例规范、尺寸规范和图纸保存规范。

CAD施工图制图标准在建筑设计、室内设计、机械设计等众多领域中，CAD 施工图是将设计理念转化为实际施工的重要依据。

一套清晰、准确、规范的CAD 施工图，不仅能够提高施工效率，保证施工质量，还能减少施工过程中的误解和错误。

为了确保 CAD 施工图的质量和可读性，制定一套统一的制图标准是至关重要的。

一、图纸幅面与格式1、图纸幅面根据实际需要，CAD 施工图通常采用 A0、A1、A2、A3、A4 等标准幅面。

A0 幅面尺寸为 841mm×1189mm，A1 为 594mm×841mm，A2 为 420mm×594mm，A3 为 297mm×420mm，A4 为 210mm×297mm。

2、图框格式图框分为横式和立式两种，应根据图纸的实际使用方向选择。

在图框的周边，应预留足够的装订边，一般为 25mm。

3、标题栏标题栏应位于图纸的右下角，包含项目名称、图纸名称、比例、绘图日期、绘图人员等信息。

二、图层设置1、图层分类根据不同的图形元素，将图层分为建筑结构、家具布置、电气线路、给排水管道等。

每个图层应具有明确的名称和属性，以便于管理和编辑。

2、图层颜色为了提高图纸的可读性，不同的图层应采用不同的颜色。

例如，建筑结构层可以使用白色或灰色，家具布置层可以使用黄色，电气线路层可以使用红色等。

3、图层线型根据图形元素的性质，选择合适的线型。

如实线、虚线、点划线等，并设置相应的线宽。

三、字体与标注1、字体图纸中的文字应使用标准的字体，如宋体、黑体等。

字体大小应根据图纸的比例和内容的重要性进行选择，一般标注文字的高度为 3mm左右，说明文字的高度为 5mm 左右。

2、标注样式标注应包括尺寸标注、文字标注和符号标注等。

尺寸标注应清晰、准确，标注线的箭头应大小适中，尺寸数字应位于标注线的上方或中间。

文字标注应简洁明了，表达清晰。

符号标注应符合相关的标准和规范。

四、图形比例1、常用比例根据实际情况，选择合适的比例，如 1:50、1:100、1:200 等。

施工图出图规范一.基本要求1.每张图纸须编制图名、图号、比例、时间、项目名称。

2.所有项目图纸都要配备图纸目录，卷、册分明。

3.图纸图层层次分明。

请不要直接在特性工具栏里直接修改线型宽度、颜色、比例。

（推荐采用图层统一管理和打印笔刷颜色分类管理，便于出图打印。

请注意出图打印的线型比例因子。

）4.文字高度要规范。

图框与标题栏的比例需一致。

二.图纸幅面1.图纸图幅采用A0、A1、A2、A3四种标准，以A2纸为主。

2.图纸种类图纸宽度（mm）图纸高度(mm) 长边加长尺寸(mm)A0 1189×840 1486 1635 1783 1932A1 841×594 1051 1261 1471 1682A2 594×420 743 891 1041 1189A3 420×297 630 841 1051 1261A4 297×210 主要用于目录、变更、修改等。

三.图纸常用比例1. 常用比例常用比例 1:1、1:2、1:5、1:10、1:20、1:50、1:100、1:200、1:500、1:1000 可用比例 1:3、1:15、1:25、1:30、1:150、1:250、1:300、1:1500平面图、立面图 1：100、 1：150、 1：200、 1：300剖面图 1：50、1：100、 1：150、 1：200放大图 1：2、1：5、1：10、 1：20、 1：25、 1：30、 1：50配件图、构造详图 1：1、 1：2、 1：5、 1：10、 1：15、 1：20、 1：25、1：30、 1：50放大的比例（与实物相同1：1） 2:1、 2.5:1、 4:1、 5:1 、(10×n):1缩小的比例（与实物相同1：1） 1:1.5、1：2、1：2.5、1：3、1：4、1：5、1：10n不按比例图推荐采用1：1（如：工艺流程图、电控系统图）四、线型1.粗线推荐采用0.5mm中线、细线宽度推荐采用0.20mm、0.15mm标注线、点划线、虚线、细实线推荐采用0.15mm注：施工图出图不宜采用0.09mm线型。

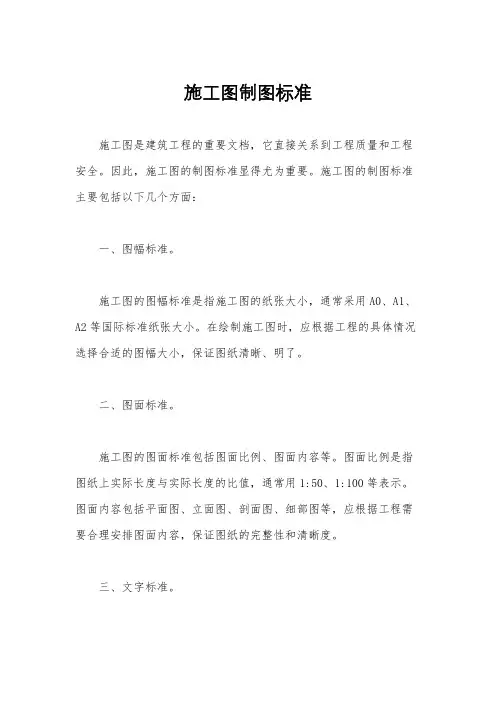

施工图制图标准施工图是建筑工程的重要文档，它直接关系到工程质量和工程安全。

因此，施工图的制图标准显得尤为重要。

施工图的制图标准主要包括以下几个方面：一、图幅标准。

施工图的图幅标准是指施工图的纸张大小，通常采用A0、A1、A2等国际标准纸张大小。

在绘制施工图时，应根据工程的具体情况选择合适的图幅大小，保证图纸清晰、明了。

二、图面标准。

施工图的图面标准包括图面比例、图面内容等。

图面比例是指图纸上实际长度与实际长度的比值，通常用1:50、1:100等表示。

图面内容包括平面图、立面图、剖面图、细部图等，应根据工程需要合理安排图面内容，保证图纸的完整性和清晰度。

三、文字标准。

施工图中的文字应该清晰、工整、统一。

文字的字体、字号、字距应符合国家标准，文字要求工整、清晰，方便施工人员阅读和理解。

四、符号标准。

施工图中的符号是表示各种构件、材料、工艺等的图形符号，符号应该简洁明了，统一规范，便于施工人员理解和识别。

五、尺寸标准。

施工图中的尺寸应该准确、清晰、完整。

尺寸的标注应符合国家标准，标注位置清晰明了，便于施工人员测量和施工。

六、颜色标准。

施工图中的颜色应该清晰明了，不同构件、材料、工艺等应采用不同的颜色进行标注，便于施工人员区分和识别。

七、注释标准。

施工图中的注释应该清晰明了，内容准确无误，注释位置恰当，便于施工人员理解和应用。

总之，施工图的制图标准是保证施工图质量的重要保障，只有严格按照标准要求进行制图，才能保证施工图的准确性和可靠性，为工程的顺利施工提供有力支持。

因此，在绘制施工图时，务必严格按照标准要求进行，确保施工图的质量和可靠性。

扩初图纸：（园建）总图部分：园建总图分为两部分:一为补充说明部分，包括图纸目录、设计说明、材料及灯具表；二为总图的图纸部分.一、比例控制在1:400或1：400以下。

尽量采用1：100、1:150、1：200、1：300、1:400.二、总图分为总平面图、总平面定位图、竖向设计图、铺装材料图和照明、背景音乐布置图等。

1．总平面图表现总平面图的大树点，照明布置点,及小品等。

2．总平面定位图表现铺装绿化，大的尺寸关系。

3．竖向设计图有表现地面的标高点、小品及一些景观设计的标高。

4．铺装材料图表现材料、规格、图例等。

5．照明布置图各灯位点,图例。

（园建）详图部分：一、比例局部平面图的比例应采用为1：200、1：150、1:100、1：50。

立面应采用1：150、1：100、1：50，大剖面应采用1：150、1:100、1:50.剖面详图采用1:50、1：20、1：10.二、图纸部分1．局部平面图复杂的可以分为竖向图、铺装图、定位图、索引图。

可以把索引图和竖向图合为一张，也可以全部在一张上，视情况而定。

2．立面图立面图要有立面标高，立面尺寸，加上绿化、人物等.3．剖面图以大剖面为主，主要表现材料，做法，景观效果。

标高，尺寸要有。

4．小品详图分平面图、立面图、剖面图。

复杂的平面图可以有顶平面图、底平面图，视情况而定。

绿化部分：一、平面图比例应控制在1:300及1：300以下。

尽可能与总图使用相同比例。

二、绿化图纸分两部分，一部分为补充说明部分,包括图纸目录、种植设计说明，及一些现场的大树种植挖坑,固定的细部大样图纸.另一部分为图纸部分：1．苗木表采购苗木的名称、冠幅、胸径、高度、图例及备注。

2．乔灌木地被平面图3．乔灌木平面图高度高于1M以上的灌木及乔木平面设计图。

4．绿化地被平面图地被及低于1M的灌木的平面设计图。

5．绿化地形图包括绿地范围内的等高线堆坡处理、详细标高图。

6．细部节点放大平面图细部节点立面图、剖面图等.施工图图纸：（园建)总图部分：园建总图分为两部分，一为补充说明部分，包括图纸目录、设计说明（施工说明、图纸符号及字母代号说明、必要的通用节点图）、材料及灯具表. 二为总图的图纸部分：一、比例控制在1：400或1：400以下。

大家好,又来一波制图好内容,绝对是干货.CAD制图规范如下：（一）.基本要求1．所有设计室出地图纸都要配备图纸封皮.图纸说明.图纸目录.A．图纸封皮须注明工程名称.图纸类别（施工图.竣工图.方案图）.制图日期.B．图纸说明须对工程进一步说明工程概况.工程名称.建设单位.施工单位.设计单位或建筑设计单位等.2．每张图纸须编制图名.图号.比例.时间.3．打印图纸按需要,比例出图.（二）.常用制图方式一.常用比例1：1 1：2 1：3 1：4 1：5 1：6 1：10 1：15 1：201：25 1：30 1：401：50 1：60 1：80 1：100 1：150 1：200 1：250 1：300 1：400 1：500二.线型1．粗实线：0.3mm1.平.剖面图中被剖切地主要建筑构造地轮廓（建筑平面图）2.室内外立面图地轮廓.3.建筑装饰构造详图地建筑物表面线.2．中实线：0.15-0.18mm1.平.剖面图中被剖切地次要建筑构造地轮廓线.2.室内外平顶.立.剖面图中建筑构配件地轮廓线.3．建筑装饰构造详图及构配件详图中一般轮廓线.3．细实线：0.1mm1.填充线.尺寸线.尺寸界限.索引符号.标高符号.分格线.4．细虚线：0.1-0.13mm1.室内平面.顶面图中未剖切到地主要轮廓线.2.建筑构造及建筑装饰构配件不可见地轮廓线.3.拟扩建地建筑轮廓线.4.外开门立面图开门表示方式.5．细点划线：0.1-0.13mm1.中心线.对称线.定位轴线.6．细折断线：0.1-0.13mm1.不需画全地断开界线.三.打印出图笔号1-10号线宽设置1号红色0.1mm 6号紫色0.1-0.13mm2号黄色0.1-0.13mm 7号白色0.1-0.13mm3号绿色0.1-0.13mm 8.9号灰色0.05-0.1mm4号浅兰色0.15-0.18mm 10号红色0.6-1mm5号深兰色0.3-0.4mm10号特粗线：1.立面地坪线2.索引剖切符号3.图标上线4.索引图标中表示索引图在本图地短线三.剖切索引符号1. m: ø12mm(在A0.A1.A2.图纸)2. m: ø10mm(在A3.A4图纸)3. 特粗线到索引线为剖视方向4. A: 字高5mm(在A0.A1.A2.图纸)字高4mm(在A3.A4图纸)5. B-01:字高3mm(在A0.A1.A2.图纸)字高2.5mm(在A3.A4图纸)6. A为索引图号,B-01为索引图纸号,B-01为“ ”表示索引在本图图片：接上四.平.立面索引符号1．m: ø12mm(在A0.A1.A2图纸)2．m: ø10mm(在A3.A4图纸)3．A1-A4：字高4mm(在A0.A1.A2图纸)字高3mm(在A3.A4图纸)4．B-01--B-04：字高2.5mm(在A0.A1.A2图纸)字高2mm(在A3.A4图纸)5．箭头为视图方向.五.大样图索引大样引出框1．m: ø12mm(在A0.A1.A2图纸)2．m: ø12mm(在A3.A4图纸)3．A：字高4mm(在A0.A1.A2图纸)字高3mm(在A3.A4图纸)4．B-01：字高2.5mm(在A0.A1.A2图纸)字高2mm(在A3.A4图纸)六.图标1.图名：字高7mm(在A0.A1.A2图纸)字高5mm(在A3.A4图纸)2.比例及英文图名：字高4mm(在A0.A1.A2图纸)字高3mm(在A3.A4图纸)七.文字注释1. 引出线为箭头或点,引出线为统一体,由标注命令引线制作. 2．文字说明：字高4mm(在A0.A1.A2图纸)字高3mm(在A3.A4图纸)八.标高符号1. 数字：字高2.5mm(在A0.A1.A2图纸)字高2mm(在A3.A4图纸)2．符号为等腰直角三角形.3．数字以m计单位,小数点后留三位.4．零点标高写成±0.000,正数标高不注“+”,负数标高应注“-”. 5．同样位置不同标高标注,如：九.轴线符号1．n: ø10mm,字高4mm (在A0.A1.A2图纸)2．n: ø8mm,字高3.5mm (在A3.A4图纸)十.尺寸符号1．尺寸标注是尺寸为统一体,如需调整尺寸数字,可采用edit（ed）命令.2．尺寸界线距标注物体2-3mm,第一道尺寸线距标注物体10-12mm,相临地尺寸线间距7-10mm.3．半径.直径标注时箭头样式为实心闭合箭头.4．标注字高2.5mm(在A0.A1.A2图纸)字高2mm(在A3.A4图纸)5．标注文字距尺寸线1-1.5mm十一.坡度标注制图技巧:一. 图层管理一般制图分层A.墙体层(WALL)B.家具层(FURNITURE)C.填充层D.窗层(WINDOW)E.布置层F.尺寸层(DIM)G.文字层(TEXT)H.轴线层(DOTE)I.轴线标注层(AXIS)J.分格层制图时分清各层便于调整图纸,节省时间.二. 线条分色制图时将墙体.家具.填充线.文字.分格线等线条颜色区分,便于在电脑显示时一目了然.三.图框插入按比例插入图框,首先制作1：1图框,将图框放大,与图比较看是否配合.如不配合缩放与之配合.如要作1：30地图框,第一次图框放大40后不合适,再次缩放输入3/4,即可得到1：30地图框.四.其他1．CAD文件在从其他文件粘贴近来后,容易出现无用图层,可purge(pu),清理无用图层. 2．文字地大小是根据图纸地比例变化地,如A3图纸,比例为1：50,注释文字打印出地尺寸应该是3mm,在文字制作时,文字尺寸大小输入150.3．一套图中可能会有不同地比例,在按比例插完第一个图框后,遇到不同比例地图,应根据比例地大小缩放.如有一张图比例为1：50,是正确地,现在要给另一张图插图框,假设这张图要插1：40地图框, 那就复制1：50地图框,然后缩放输入4/5即得.文字地大小亦可采用这种办法.4．同一个CAD界面下,如果打开多个CAD文件,可按着ctrl键点Tab键转换.5．在多重复制同一个物体时,可将这一物体作成块,如果修改了此物体,则其他同样物体也随之改变,如不建立块,则需每个都要修改.6．建立CAD文件时要有选择地将平面图.立面图.详图分为几个文件.7．0层上是不可以用来画图地,是用来定义块地.定义块时,先将所有图元均设置为0层（有特殊时除外）,然后再定义块,这样,在插入块时,插入时是哪个层,块就是那个层了.8．不能在DEFPOINTS层建立图元,此层容易在打印是出现图元消失.9．我们在绘制中,一般来说,能用编辑命令完成地,就不要用绘图命令完成.在cad软件地使用过程中,虽然一直说是画图,但实际上大部分都是在编辑图.因为编辑图元可以大量减少绘制图元不准确地几率,并且可以在一定程度上提高效率.10.在使用绘图命令时,一定要设置捕捉,F3切换.11.在使用绘图和编辑命令时,大部分情况下,都要采用正交模式,F8切换12．图纸大小：A0—1194*840；A1—840*597；A2—597*420；A3—420*297；A4—297*210 13．将CAD文件转化成位图文件,第一种是在CAD地菜单中,选择“输出”,再选择bmp地后缀存储.可以把CAD地屏幕显示内容变成位图文件,但文件分辨率太小.第二种方法可将CAD 文件转化成为较大分辨率地位图文件.先需要设置一下,菜单中“工具”—“选项”—打印和发布,“添加或配置绘图仪”—“添加绘图仪向导”.出来一张“添加绘图仪”地菜单,左侧是阶段,右侧是选择内容.“开始”阶段选择“我地电脑”,“绘图仪型号”阶段选择生产商为“光栅文件格式”,最右侧地表格中基本上每个都可以,bmp或jpeg.一路选择“下一步”.在“完成”阶段选择“编辑绘图仪配置”,出现“编辑绘图仪配置”菜单,在这个菜单中自定义一个图纸尺寸.14．将EXCEL表格倒入CAD可以利用AutoXlsTablev2.53插件或是先将EXCEL表格复制,到CAD里地下拉编辑菜单地选择性粘贴即可得,到CAD后将表格炸开后即可CAD修改.15. 打印时,图框外出现"由AUTODESK教育产品制作",要想去掉则先把文件转成DXF格式然后保存四.平.立面索引符号1．m: ø12mm(在A0.A1.A2图纸)2．m: ø10mm(在A3.A4图纸)3．A1-A4：字高4mm(在A0.A1.A2图纸)字高3mm(在A3.A4图纸)4．B-01--B-04：字高2.5mm(在A0.A1.A2图纸)字高2mm(在A3.A4图纸)5．箭头为视图方向.五.大样图索引大样引出框1．m: ø12mm(在A0.A1.A2图纸)2．m: ø12mm(在A3.A4图纸)3．A：字高4mm(在A0.A1.A2图纸)字高3mm(在A3.A4图纸)4．B-01：字高2.5mm(在A0.A1.A2图纸)字高2mm(在A3.A4图纸)六.图标1.图名：字高7mm(在A0.A1.A2图纸)字高5mm(在A3.A4图纸)2.比例及英文图名：字高4mm(在A0.A1.A2图纸)字高3mm(在A3.A4图纸)七.文字注释1. 引出线为箭头或点,引出线为统一体,由标注命令引线制作.2．文字说明：字高4mm(在A0.A1.A2图纸)字高3mm(在A3.A4图纸)八.标高符号1. 数字：字高2.5mm(在A0.A1.A2图纸)字高2mm(在A3.A4图纸)2．符号为等腰直角三角形.3．数字以m计单位,小数点后留三位.4．零点标高写成±0.000,正数标高不注“+”,负数标高应注“-”.5．同样位置不同标高标注,如：九.轴线符号1．n: ø10mm,字高4mm (在A0.A1.A2图纸)2．n: ø8mm,字高3.5mm (在A3.A4图纸)十.尺寸符号1．尺寸标注是尺寸为统一体,如需调整尺寸数字,可采用edit（ed）命令.2．尺寸界线距标注物体2-3mm,第一道尺寸线距标注物体10-12mm,相临地尺寸线间距7-10mm.3．半径.直径标注时箭头样式为实心闭合箭头.4．标注字高2.5mm(在A0.A1.A2图纸)字高2mm(在A3.A4图纸)5．标注文字距尺寸线1-1.5mm十一.坡度标注制图技巧:一.图层管理一般制图分层A.墙体层(WALL)B.家具层(FURNITURE)C.填充层D.窗层(WINDOW)E.布置层F.尺寸层(DIM)G.文字层(TEXT)H.轴线层(DOTE)I.轴线标注层(AXIS)J.分格层制图时分清各层便于调整图纸,节省时间.二.线条分色制图时将墙体.家具.填充线.文字.分格线等线条颜色区分,便于在电脑显示时一目了然.三.图框插入按比例插入图框,首先制作1：1图框,将图框放大,与图比较看是否配合.如不配合缩放与之配合.如要作1：30地图框,第一次图框放大40后不合适,再次缩放输入3/4,即可得到1：30地图框.。

施工图设计制图标准一、总则1、为了规范施工图设计制图，提高制图质量，统一设计标准，特制定本标准。

2、本标准适用于本公司内部各专业施工图设计制图。

二、基本规定1、制图应符合国家有关标准和规定。

2、图纸内容应完整、准确，清晰易懂。

3、图纸应按照比例绘制，比例尺可根据需要选择。

4、图例符号应统一、规范。

5、图纸应使用中文或英文标注，标注应清晰、准确。

6、图纸应按照规定的格式进行排版，页边距应大于1cm。

7、图纸应使用黑色绘图，字体应清晰、易读。

8、图纸中的标注、说明等应使用规范字体，不得使用草书、行书等不规范字体。

9、图纸中的图例符号应按照国家标准或行业标准进行绘制。

10、图纸中的表格应按照规定格式进行排版，内容应准确、完整。

11、图纸中的数据应按照规定格式进行标注，标注应清晰、准确。

12、图纸中的文字说明应使用规范语言，不得使用口语或俚语。

13、图纸中的图形符号应符合国家或行业标准，不得自行创造。

14、图纸中的材料表、设备表等应按照规定格式进行排版，内容应准确、完整。

15、图纸中的标题栏应按照规定格式进行填写，内容应准确、完整。

16、图纸中的签字栏应按照规定格式进行填写，签字应规范、易读。

施工图制图代码在当今的建筑设计领域，施工图制图代码已经成为了一种重要的数字化工具。

它可以将设计师的创意转化为具体的施工方案，为建筑项目的实施提供精确的指导。

本文将探讨施工图制图代码的重要性，以及如何利用它实现精细化建筑设计的目标。

一、施工图制图代码的背景和意义随着计算机技术的发展，建筑行业逐渐实现了数字化转型。

设计师可以通过计算机辅助设计软件进行初步设计和概念设计，但是要将这些设计转化为具体的施工方案，仍然需要手动绘制施工图。

在这种情况下，施工图制图代码应运而生。

它可以将设计师的手动绘图转化为数字化施工图，大大提高了设计效率和质量。

二、施工图制图代码的实现过程施工图制图代码的实现过程主要包括以下几个步骤：1、收集数据：首先需要收集建筑项目的相关数据，包括设计图纸、现场照片、施工规范等等。
