CAD总平面图制图标准

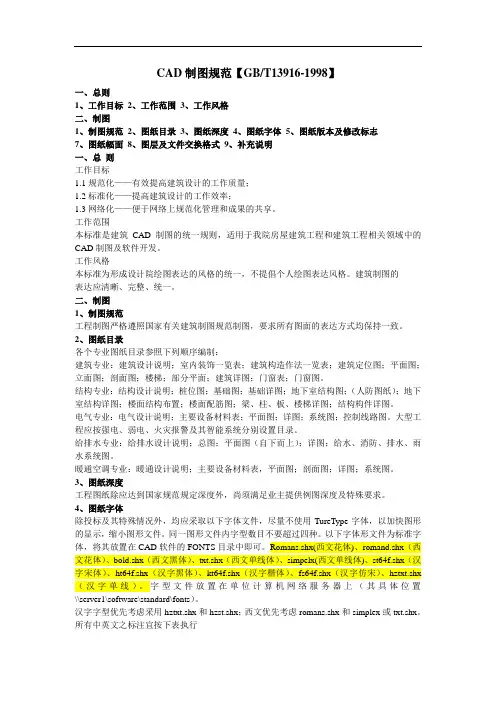

CAD制图规范【GB/T13916-1998】一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志7、图纸幅面8、图层及文件交换格式9、补充说明一、总则工作目标1.1规范化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。

工作范围本标准是建筑CAD制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。

工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。

建筑制图的表达应清晰、完整、统一。

二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。

2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。

结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。

电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。

大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。

给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。

暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。

3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。

4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。

同一图形文件内字型数目不要超过四种。

以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。

Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx （汉字单线）。

CAD总平面图制图标准在建筑设计和规划领域，CAD 总平面图是至关重要的设计文件，它为项目的整体布局和规划提供了直观的展示。

为了确保 CAD 总平面图的准确性、规范性和可读性，制定一套明确的制图标准是必不可少的。

接下来，让我们详细了解一下 CAD 总平面图的制图标准。

一、图纸布局1、图纸尺寸应根据项目的规模和复杂程度选择合适的图纸尺寸，常见的有A1、A2 等。

同时，要确保图纸的比例恰当，以便清晰地展示总平面图的内容。

2、图框与标题栏图框应包含项目名称、图纸名称、比例、绘图单位、绘图日期、设计单位等信息。

标题栏的格式和内容应统一规范，便于识别和管理。

3、图例在图纸的适当位置应绘制图例，对图中使用的符号、线条、颜色等进行说明，确保读图者能够准确理解图纸的含义。

二、图层管理1、图层分类根据总平面图的内容，将不同的元素划分到不同的图层，如建筑物、道路、绿化、水系等。

每个图层应具有明确的名称和属性。

2、图层颜色为每个图层分配特定的颜色，以便在绘图和打印时能够清晰区分不同的元素。

颜色的选择应遵循一定的规范，避免过于鲜艳或刺眼的颜色组合。

3、图层的显示与锁定在绘图过程中，可以根据需要显示或隐藏某些图层，以便专注于特定的部分。

同时，对于已经完成或不需要修改的图层，可以进行锁定，防止误操作。

三、图形绘制1、建筑物建筑物的轮廓应准确绘制，包括外形、尺寸、层数等信息。

可以使用不同的线条样式来区分建筑物的主体结构和附属结构。

2、道路道路的线型、宽度和转弯半径应符合设计规范，标注道路的名称和等级。

3、绿化用特定的图案或符号表示绿化区域，注明绿化的种类和范围。

4、水系清晰地绘制河流、湖泊等水系的轮廓，标注水位和水流方向。

5、坐标与标高标注总平面图中的坐标系统和控制点坐标，以及建筑物和场地的标高信息，确保位置和高程的准确性。

四、文字标注1、字体与字号选择清晰易读的字体，如宋体、黑体等，字号大小应根据图纸的比例和内容的重要性进行合理设置。

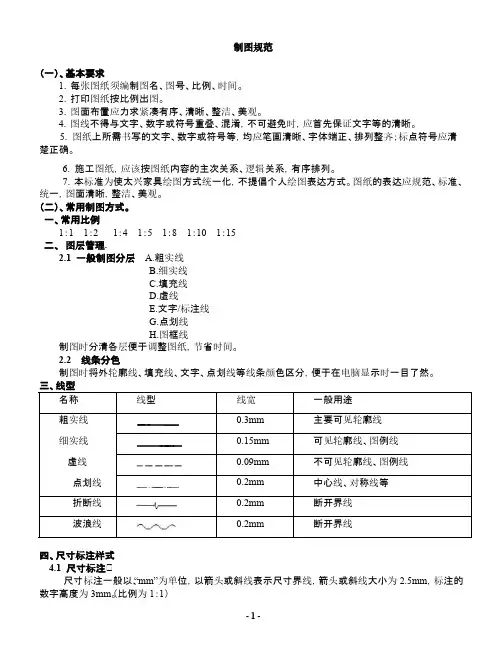

制图规范（一）、基本要求1．每张图纸须编制图名、图号、比例、时间。

2．打印图纸按比例出图。

3．图面布置应力求紧凑有序、清晰、整洁、美观。

4．图线不得与文字、数字或符号重叠、混淆，不可避免时，应首先保证文字等的清晰。

5. 图纸上所需书写的文字、数字或符号等，均应笔画清晰、字体端正、排列整齐；标点符号应清楚正确。

6. 施工图纸，应该按图纸内容的主次关系、逻辑关系，有序排列。

7．本标准为使太兴家具绘图方式统一化，不提倡个人绘图表达方式。

图纸的表达应规范、标准、统一，图面清晰，整洁、美观。

（二）、常用制图方式。

一、常用比例1：1 1：2 1：4 1：5 1：8 1：10 1：15二、图层管理.2.1 一般制图分层 A.粗实线B.细实线C.填充线D.虚线E.文字/标注线G.点划线H.图框线制图时分清各层便于调整图纸，节省时间。

2.2 线条分色制图时将外轮廓线、填充线、文字、点划线等线条颜色区分，便于在电脑显示时一目了然。

三、线型名称线型线宽一般用途粗实线0.3mm主要可见轮廓线细实线0.15mm可见轮廓线、图例线虚线0.09mm不可见轮廓线、图例线点划线0.2mm中心线、对称线等折断线0.2mm断开界线波浪线0.2mm断开界线四、尺寸标注样式4.1 尺寸标注　尺寸标注一般以、“mm”为单位，以箭头或斜线表示尺寸界线，箭头或斜线大小为2.5mm，标注的数字高度为3mm。

（比例为1：1）4.2 文字标注文字一般采用工程字“宋体”“楷体”“simplex8”等，　字高一般为5mm 。

（比例为1：1）4.3 基本准则1.部件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

，以mm 为单位时，不需标注计量单位的代号或名称，如采用其他单位，侧必须注明相应的计量单位的代号或名称。

2．图样中所标注的尺寸为该图样所标部件的最后完工尺寸，否则应另加说明。

3. 部件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

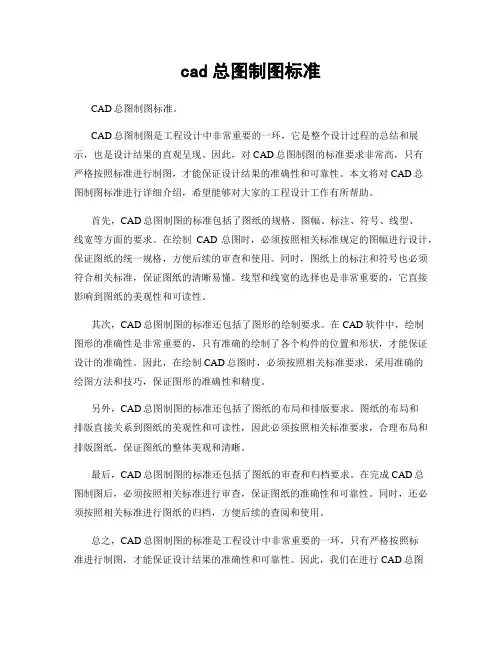

cad总图制图标准CAD总图制图标准。

CAD总图制图是工程设计中非常重要的一环，它是整个设计过程的总结和展示，也是设计结果的直观呈现。

因此，对CAD总图制图的标准要求非常高，只有严格按照标准进行制图，才能保证设计结果的准确性和可靠性。

本文将对CAD总图制图标准进行详细介绍，希望能够对大家的工程设计工作有所帮助。

首先，CAD总图制图的标准包括了图纸的规格、图幅、标注、符号、线型、线宽等方面的要求。

在绘制CAD总图时，必须按照相关标准规定的图幅进行设计，保证图纸的统一规格，方便后续的审查和使用。

同时，图纸上的标注和符号也必须符合相关标准，保证图纸的清晰易懂。

线型和线宽的选择也是非常重要的，它直接影响到图纸的美观性和可读性。

其次，CAD总图制图的标准还包括了图形的绘制要求。

在CAD软件中，绘制图形的准确性是非常重要的，只有准确的绘制了各个构件的位置和形状，才能保证设计的准确性。

因此，在绘制CAD总图时，必须按照相关标准要求，采用准确的绘图方法和技巧，保证图形的准确性和精度。

另外，CAD总图制图的标准还包括了图纸的布局和排版要求。

图纸的布局和排版直接关系到图纸的美观性和可读性，因此必须按照相关标准要求，合理布局和排版图纸，保证图纸的整体美观和清晰。

最后，CAD总图制图的标准还包括了图纸的审查和归档要求。

在完成CAD总图制图后，必须按照相关标准进行审查，保证图纸的准确性和可靠性。

同时，还必须按照相关标准进行图纸的归档，方便后续的查阅和使用。

总之，CAD总图制图的标准是工程设计中非常重要的一环，只有严格按照标准进行制图，才能保证设计结果的准确性和可靠性。

因此，我们在进行CAD总图制图时，必须严格按照相关标准进行操作，保证图纸的规范和统一。

希望本文对大家有所帮助，谢谢阅读！。

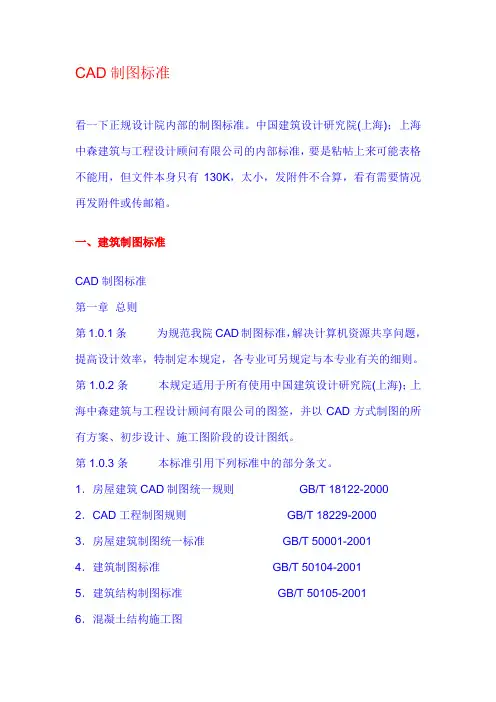

CAD制图标准看一下正规设计院内部的制图标准。

中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的内部标准，要是粘帖上来可能表格不能用，但文件本身只有130K，太小，发附件不合算，看有需要情况再发附件或传邮箱。

一、建筑制图标准CAD制图标准第一章总则第1.0.1条为规范我院CAD制图标准，解决计算机资源共享问题，提高设计效率，特制定本规定，各专业可另规定与本专业有关的细则。

第1.0.2条本规定适用于所有使用中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图签，并以CAD方式制图的所有方案、初步设计、施工图阶段的设计图纸。

第1.0.3条本标准引用下列标准中的部分条文。

1．房屋建筑CAD制图统一规则GB/T 18122-2000 2．CAD工程制图规则GB/T 18229-20003．房屋建筑制图统一标准 GB/T 50001-20014．建筑制图标准GB/T 50104-20015．建筑结构制图标准 GB/T 50105-20016．混凝土结构施工图平面表示方法制图规则和构造详图03G101-17．给水排水制图标准 GB/T 50106-20018．采暖通风与空气调节制图标准 GB/T 50114-20019．电气制图 GB4728.1-8510．住宅弱电设计标准图DBJT08-97-200211．住宅建筑信息通讯设计安装图 DBJT08-96-2002第二章基本设置要求第2.0.1条图框图框采用竖版形式。

1．图幅与格式幅面代号 A0 A1 A2 A3 A4宽度╳长度 841╳1189 594╳841 420╳594 297╳420 210╳297图框边距C 10 5A0以及A1图框允许加长，但必须按基本幅面的长边（L）成1/4倍增加，不可随意加长。

其余图幅图纸均不允许加长。

每个工程图纸目录和修改通知单采用A4，其余应尽量采用A1图幅。

每项工程图幅应统一，如采用一种图幅确有困难，一个子项工程图幅不得超过二种。

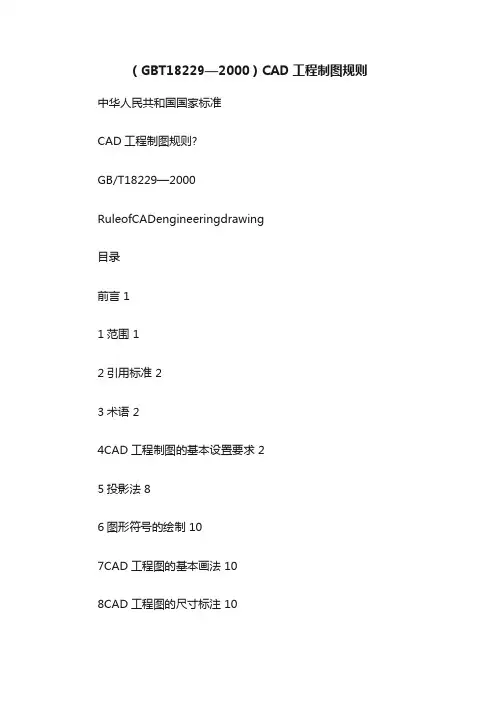

（GBT18229—2000）CAD工程制图规则中华人民共和国国家标准CAD工程制图规则?GB/T18229—2000 RuleofCADengineeringdrawing目录前言 11范围 12引用标准 23术语 24CAD工程制图的基本设置要求 25投影法 86图形符号的绘制 107CAD工程图的基本画法 108CAD工程图的尺寸标注 109CAD工程图的管理 11附录A 12前言本标准是根据我国计算机辅助设计与制图发展的需要，结合国内已有的机械CAD、电气CAD、建筑CAD等领域的情况以及有关技术制图国家标准和ISO/TC10技术产品文件标准化技术委员会中的有关资料编写而成的。

本标准的附录A是提示的附录。

本标准由国家机械工业局提出。

本标准由全国技术产品文件标准化技术委员会归口。

本标准主要起草单位：机械科学研究院、中国标准化与信息分类编码研究所、中国建筑科学研究院、全国电气文件编制与图形符号标准化技术委员会。

本标准主要起草人：杨东拜、强毅、王平、方天培、李世林、侯颖。

中华人民共和国国家标准CAD工程制图规则?GB/T18229—2000RuleofCADengineeringdrawing国家质量技术监督局2000-10-17批准2001-15-01实施1范围本标准规定了用计算机绘制工程图的基本规则。

本标准适用于机械、电气、建筑等领域的工程制图以及相关文件。

2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T10609.1—1989技术制图标题栏(neqISO7200:1984)GB/T10609.2—1989技术制图明细栏(neqISO7573:1983)GB/T13361—1992技术制图通用术语GB/T13362.4—1992机械制图用计算机信息交换常用长仿宋矢量字体、代(符)号GB/T13362.5—1992机械制图用计算机信息交换常用长仿宋矢量字体、代(符)号数据集单线单体字模集及数据集GB/T13844—1992图形信息交换用矢量汉字GB/T13845—1992图形信息交换用矢量汉字宋体字模集及数据集GB/T13846—1992图形信息交换用矢量汉字仿宋体字模集及数据集GB/T13847—1992图形信息交换用矢量汉字楷体字模集及数据集GB/T13848—1992图形信息交换用矢量汉字黑体字模集及数据集GB/T14689—1993技术制图图纸幅面和格式(eqvISO5457：1980)GB/T14690—1993技术制图比例(eqvISO5455:1979)GB/T14691—1993技术制图字体(eqvISO3098-1：1974)GB/T14692—1993技术制图投影法(eqvISO/DIS5456：1993)GB/T15751—1995技术产品文件计算机辅助设计与制图词汇(eqvISO/TR10623：1992)GB/T16675.1—1996技术制图图样画法的简化表示法GB/T16900—1997图形符号表示规则总则(eqvISO/IEC11714-1：1996)GB/T16901.1—1997图形符号表示规则产品技术文件用图形符号第1部分：基本规则(eqvISO/IEC11714-1：1996)GB/T16902.1—1997图形符号表示规则设备用图形符号第1部分：图形符号的形成(eqvISO3461-1：1988)GB/T16903.1—1997图形符号表示规则标志用图形符号第1部分：图形标志的形成GB/T16675.2—1996技术制图尺寸注法的简化表示法GB/T17450—1998技术制图图线(idtISO128-20：1996)GB/T17451～17453—1998技术制图图样画法(eqvISO/DIS11947-1～4：1995)3术语本标准采用GB/T13361和GB/T15751中的有关术语。

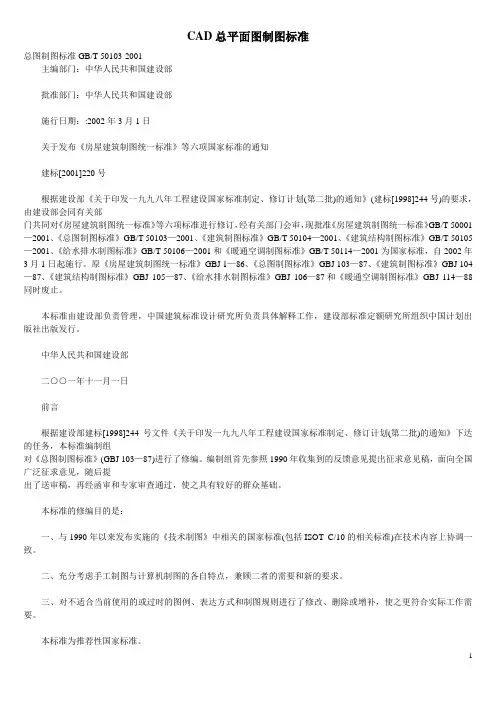

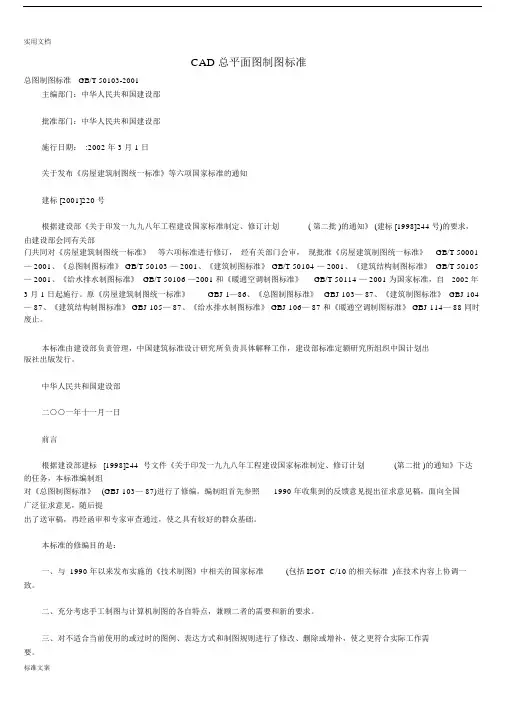

CAD总平面图制图标准总图制图标准GB/T 50103-2001主编部门：中华人民共和国建设部批准部门：中华人民共和国建设部施行日期：:2002年3月1日关于发布《房屋建筑制图统一标准》等六项国家标准的通知建标[2001]220号根据建设部《关于印发一九九八年工程建设国家标准制定、修订计划(第二批)的通知》(建标[1998]244号)的要求，由建设部会同有关部门共同对《房屋建筑制图统一标准》等六项标准进行修订，经有关部门会审，现批准《房屋建筑制图统一标准》GB/T 50001—2001、《总图制图标准》GB/T 50103—2001、《建筑制图标准》GB/T 50104—2001、《建筑结构制图标准》GB/T 50105—2001、《给水排水制图标准》GB/T 50106—2001和《暖通空调制图标准》GB/T 50114—2001为国家标准，自2002年3月1日起施行。

原《房屋建筑制图统一标准》GBJ 1—86、《总图制图标准》GBJ 103—87、《建筑制图标准》GBJ 104—87、《建筑结构制图标准》GBJ 105—87、《给水排水制图标准》GBJ 106—87和《暖通空调制图标准》GBJ 114—88同时废止。

本标准由建设部负责管理，中国建筑标准设计研究所负责具体解释工作，建设部标准定额研究所组织中国计划出版社出版发行。

中华人民共和国建设部二○○一年十一月一日前言根据建设部建标[1998]244号文件《关于印发一九九八年工程建设国家标准制定、修订计划(第二批)的通知》下达的任务，本标准编制组对《总图制图标准》(GBJ 103—87)进行了修编。

编制组首先参照1990年收集到的反馈意见提出征求意见稿，面向全国广泛征求意见，随后提出了送审稿，再经函审和专家审查通过，使之具有较好的群众基础。

本标准的修编目的是：一、与1990年以来发布实施的《技术制图》中相关的国家标准(包括ISOT C/10的相关标准)在技术内容上协调一致。

第一章总则1.为了保证图纸质量，提高制图效率，统一我公司制图规范，做到图纸系统、规范，图面清晰、简明、规范、美观，符合我公司设计、审算、存档的要求，制定本标准。

2.本标准以国家现行制图标准为依据，结合我公司的制图风格及经验编制而成。

3.本标准基于天正建筑7.5 for 2004绘图工具制定。

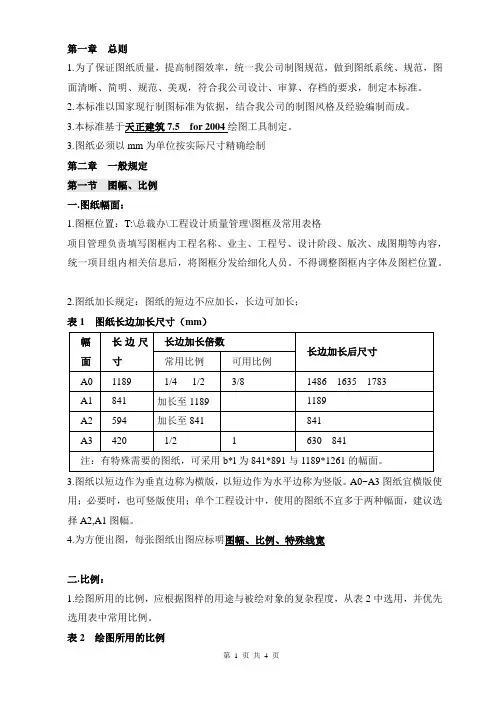

3.图纸必须以mm为单位按实际尺寸精确绘制第二章一般规定第一节图幅、比例一.图纸幅面：1.图框位置：T:\总裁办\工程设计质量管理\图框及常用表格项目管理负责填写图框内工程名称、业主、工程号、设计阶段、版次、成图期等内容，统一项目组内相关信息后，将图框分发给细化人员。

不得调整图框内字体及图栏位置。

2.图纸加长规定：图纸的短边不应加长，长边可加长；表1 图纸长边加长尺寸（mm）3.图纸以短边作为垂直边称为横版，以短边作为水平边称为竖版。

A0~A3图纸宜横版使用；必要时，也可竖版使用；单个工程设计中，使用的图纸不宜多于两种幅面，建议选择A2,A1图幅。

4.为方便出图，每张图纸出图应标明图幅、比例、特殊线宽二.比例：1.绘图所用的比例，应根据图样的用途与被绘对象的复杂程度，从表2中选用，并优先选用表中常用比例。

表2 绘图所用的比例2.一张图纸内，应以一种比例为主，且单张图纸内所用比例不宜超过3种。

第二节图层1.0层不做为绘图层。

2.图层名：平面设计内容全部以0-XXX，图层名使用汉字及英文缩写，名称应能明确表达图层特性和具体内容；XXX=铺装及园路、铺装划分、铺装填充、小品、绿地填充、等高线、轴线、设施等；小品详图中设计内容，图层名称为1-XXX；XXX=剖切线、看线、填充等；甲方提供条件内容，图层名称为2-XXX；XXX=如建筑首层平面、地下车库范围、道路、综合管线、竖向标高、建筑标注等。

3.图层颜色：255号颜色不作为绘图颜色；所有图内元素（施工放线方格网轴线及原点坐标标注除外）颜色均应随层，不得给某个图元指定颜色；出彩图时图层颜色不应用浅色线，如黄色。

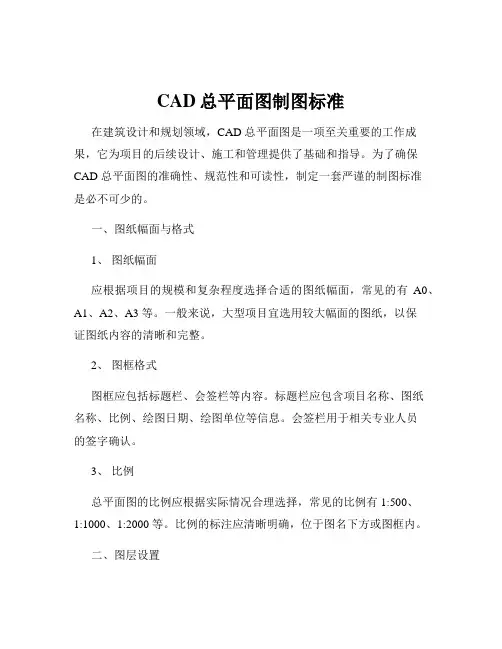

CAD总平面图制图标准在建筑设计和规划领域，CAD 总平面图是一项至关重要的工作成果，它为项目的后续设计、施工和管理提供了基础和指导。

为了确保CAD 总平面图的准确性、规范性和可读性，制定一套严谨的制图标准是必不可少的。

一、图纸幅面与格式1、图纸幅面应根据项目的规模和复杂程度选择合适的图纸幅面，常见的有A0、A1、A2、A3 等。

一般来说，大型项目宜选用较大幅面的图纸，以保证图纸内容的清晰和完整。

2、图框格式图框应包括标题栏、会签栏等内容。

标题栏应包含项目名称、图纸名称、比例、绘图日期、绘图单位等信息。

会签栏用于相关专业人员的签字确认。

3、比例总平面图的比例应根据实际情况合理选择，常见的比例有 1:500、1:1000、1:2000 等。

比例的标注应清晰明确，位于图名下方或图框内。

二、图层设置1、图层分类为了便于管理和编辑图形，应将不同类型的图形元素放置在不同的图层中。

例如，建筑物轮廓线、道路、绿化、水系等应分别位于不同的图层。

2、图层命名图层的命名应具有明确的含义，能够清晰反映图层所包含的图形内容。

例如，“建筑物层”、“道路层”、“绿化层”等。

3、图层属性每个图层应设置合适的颜色、线型、线宽等属性，以区分不同的图形元素，并保证图纸的打印效果。

三、图形绘制1、坐标系总平面图应采用统一的坐标系，通常为大地坐标系或城市坐标系。

坐标原点和坐标轴的方向应在图纸中明确标注。

2、地形地貌应准确绘制场地的地形地貌，包括等高线、坡向、坡度等信息。

地形的表示可以采用等高线法、高程点法或地形剖面图法。

3、建筑物建筑物的轮廓线应清晰准确，标注建筑物的名称、层数、高度等信息。

建筑物的出入口、楼梯、阳台等细节也应适当表示。

4、道路道路的线型、宽度、转弯半径等应符合设计规范和实际要求。

标注道路的名称、等级和中心线坐标。

5、绿化绿化区域应采用合适的图案或填充表示，标注绿化的种类和面积。

6、水系水系的轮廓线、流向、水深等应清晰表示，标注水系的名称和相关参数。
