结构优化设计_有限元分析在机械设计中的应用_ABAQUS分析桁架结构

ABaqus是一款广泛使用的有限元分析软件，用于解决工程和科学领域中的复杂力学问题。

在ABaqus中，桁架单元和梁单元是常用的两种元素类型，用来模拟结构的行为和响应。

本文将重点探讨桁架单元和梁单元的区别，以帮助读者更深入地理解它们在有限元分析中的应用和意义。

1. 桁架单元和梁单元的定义和特点桁架单元通常用于模拟结构中的轻型材料，例如薄壁结构或支撑结构。

它们具有较高的刚度和强度，但对于柔性变形的模拟效果较差。

桁架单元通常由两个节点和相连的杆件组成，具有较大的刚度和轻质的特点。

梁单元则用于模拟结构中的梁或横梁部分，具有较好的模拟效果和计算速度。

梁单元通常用于模拟梁的弯曲和剪切行为，具有多个节点和横断面特征。

梁单元通常具有较好的变形模拟效果和求解速度。

2. 桁架单元和梁单元的适用范围桁架单元主要适用于模拟轻型结构的整体刚度和强度，例如建筑物中的支撑结构、飞机机身中的支撑桁架等。

桁架单元可以有效地模拟结构在受压或受拉状态下的行为，具有较高的计算效率和准确性。

梁单元则主要适用于模拟梁或横梁部分的弯曲和剪切行为，例如桥梁、机械装置中的横梁等。

梁单元具有较好的变形模拟效果和计算速度，可以准确地模拟结构在受力状态下的变形和应力分布。

3. 桁架单元和梁单元的差异比较在使用ABaqus进行有限元分析时，选择桁架单元或梁单元需要根据结构的实际情况和分析的目的进行合理的选择。

桁架单元适用于模拟整体刚度和强度较大的结构，而梁单元适用于模拟弯曲和剪切行为较为显著的结构。

桁架单元的刚度和强度较大，但对于柔性变形的模拟效果较差，因此在模拟薄壁结构或支撑结构时需要谨慎使用。

梁单元具有较好的变形模拟效果和计算速度，但在模拟整体刚度和强度较大的结构时需要进行合理的网格划分和边界条件的设定。

总结回顾：通过以上对桁架单元和梁单元的定义、特点、适用范围和差异比较，我们可以更深入地理解它们在有限元分析中的应用和意义。

在实际工程和科学领域中，合理地选择桁架单元或梁单元可以更准确地模拟结构的行为和响应，为工程设计和科学研究提供可靠的分析结果和依据。

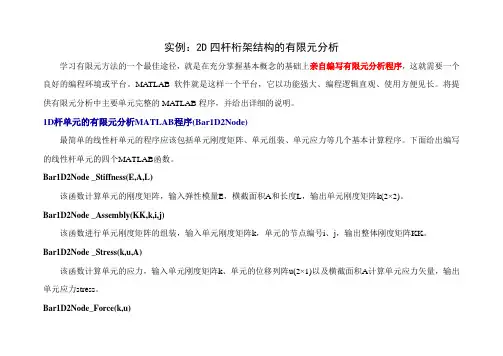

实例：2D四杆桁架结构的有限元分析学习有限元方法的一个最佳途径，就是在充分掌握基本概念的基础上亲自编写有限元分析程序，这就需要一个良好的编程环境或平台。

MATLAB软件就是这样一个平台，它以功能强大、编程逻辑直观、使用方便见长。

将提供有限元分析中主要单元完整的MATLAB程序，并给出详细的说明。

1D杆单元的有限元分析MATLAB程序(Bar1D2Node)最简单的线性杆单元的程序应该包括单元刚度矩阵、单元组装、单元应力等几个基本计算程序。

下面给出编写的线性杆单元的四个MATLAB函数。

Bar1D2Node _Stiffness(E,A,L)该函数计算单元的刚度矩阵，输入弹性模量E，横截面积A和长度L，输出单元刚度矩阵k(2×2)。

Bar1D2Node _Assembly(KK,k,i,j)该函数进行单元刚度矩阵的组装，输入单元刚度矩阵k，单元的节点编号i、j，输出整体刚度矩阵KK。

Bar1D2Node _Stress(k,u,A)该函数计算单元的应力，输入单元刚度矩阵k、单元的位移列阵u(2×1)以及横截面积A计算单元应力矢量，输出单元应力stress。

Bar1D2Node_Force(k,u)该函数计算单元节点力矢量，输入单元刚度矩阵k和单元的位移列阵u(2×1)，输出2×1的单元节点力矢量forces。

基于1D杆单元的有限元分析的基本公式，写出具体实现以上每个函数的MATLAB程序如下。

%%%%%%%%%%% Bar1D2Node %% begin %%%%%%%%%function k=Bar1D2Node_Stiffness(E, A, L)%该函数计算单元的刚度矩阵%输入弹性模量E，横截面积A和长度L%输出单元刚度矩阵k(2×2)%---------------------------------------k=[E*A/L -E*A/L; -E*A/L E*A/L];%%%%%%%%%%%%%%%%%%%%%%%%%%function z=Bar1D2Node_Assembly(KK,k,i,j)%该函数进行单元刚度矩阵的组装%输入单元刚度矩阵k，单元的节点编号i、j%输出整体刚度矩阵KK%-----------------------------------DOF(1)=i;DOF(2)=j;for n1=1:2for n2=1:2KK(DOF(n1), DOF(n2))= KK(DOF(n1), DOF(n2))+k(n1, n2);endendz=KK;%------------------------------------------------------------function stress=Bar1D2Node_Stress(k, u, A)%该函数计算单元的应力%输入单元刚度矩阵k, 单元的位移列阵u(2×1)%输入横截面积A计算单元应力矢量%输出单元应力stress%-----------------------------------stress=k*u/A;%-----------------------------------------------------------%%%%%%%%%%%%%%%%%%%%%%%%%function forces=Bar1D2Node_Force(k, u)%该函数计算单元节点力矢量%输入单元刚度矩阵k和单元的位移列阵u(2×1)%输出2×1的单元节点力分量forces%-----------------------------------------forces=k*u;%%%%%%%%%%% Bar1D2Node %% end %%%%%%%%%【四杆桁架结构的有限元分析—数学推导】如图所示的结构，各杆的弹性模量和横截面积都为E=29.54×10N/mm2, A=100mm 2，试求解该结构的节点位移、单元应力以及支反力。

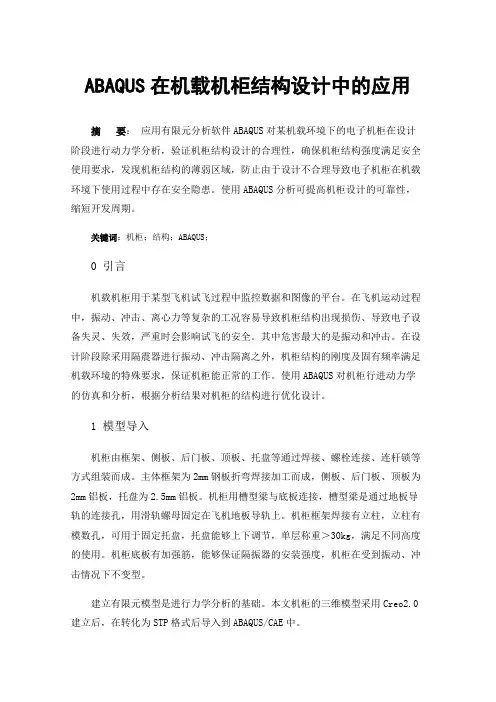

ABAQUS在机载机柜结构设计中的应用摘要：应用有限元分析软件ABAQUS对某机载环境下的电子机柜在设计阶段进行动力学分析，验证机柜结构设计的合理性，确保机柜结构强度满足安全使用要求，发现机柜结构的薄弱区域，防止由于设计不合理导致电子机柜在机载环境下使用过程中存在安全隐患。

使用ABAQUS分析可提高机柜设计的可靠性，缩短开发周期。

关键词：机柜；结构；ABAQUS；0 引言机载机柜用于某型飞机试飞过程中监控数据和图像的平台。

在飞机运动过程中，振动、冲击、离心力等复杂的工况容易导致机柜结构出现损伤、导致电子设备失灵、失效，严重时会影响试飞的安全。

其中危害最大的是振动和冲击。

在设计阶段除采用隔震器进行振动、冲击隔离之外，机柜结构的刚度及固有频率满足机载环境的特殊要求，保证机柜能正常的工作。

使用ABAQUS对机柜行进动力学的仿真和分析，根据分析结果对机柜的结构进行优化设计。

1 模型导入机柜由框架、侧板、后门板、顶板、托盘等通过焊接、螺栓连接、连杆锁等方式组装而成。

主体框架为2mm钢板折弯焊接加工而成，侧板、后门板、顶板为2mm铝板，托盘为2.5mm铝板。

机柜用槽型梁与底板连接，槽型梁是通过地板导轨的连接孔，用滑轨螺母固定在飞机地板导轨上。

机柜框架焊接有立柱，立柱有模数孔，可用于固定托盘，托盘能够上下调节，单层称重＞30kg，满足不同高度的使用。

机柜底板有加强筋，能够保证隔振器的安装强度，机柜在受到振动、冲击情况下不变型。

建立有限元模型是进行力学分析的基础。

本文机柜的三维模型采用Creo2.0建立后，在转化为STP格式后导入到ABAQUS/CAE中。

机柜主框架作为承受振动冲击的主要载体，其结构强度决定了机载机柜结构强度能否满足实际的工作环境。

在导入机柜模型到ABAQUS/CAE之前，为保证分析结果的准确，减少有限元模型的单元数量，机柜框架作为主要的受力部件，测试设备都通过托盘装配在机柜框架上。

在导入机柜模型时将机载机柜的左右侧板、顶板隔板等从模型中删除，在导入到有限元软件中，简化模型，提高力学分析的效率。

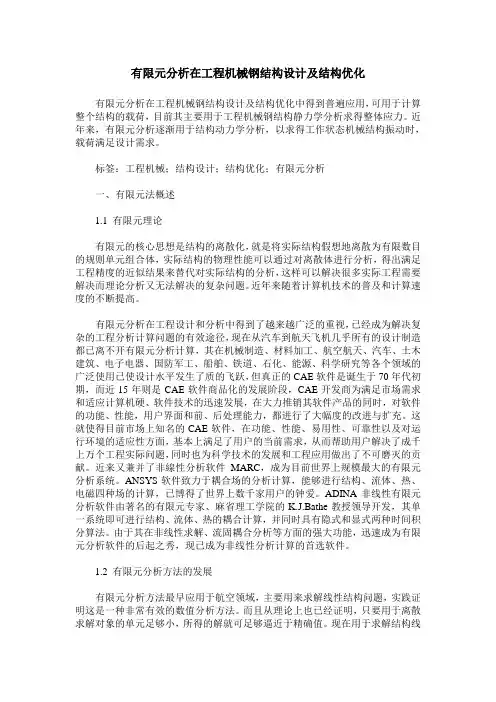

有限元分析在工程机械钢结构设计及结构优化有限元分析在工程机械钢结构设计及结构优化中得到普遍应用，可用于计算整个结构的载荷，目前其主要用于工程机械钢结构静力学分析求得整体应力。

近年来，有限元分析逐渐用于结构动力学分析，以求得工作状态机械结构振动时，载荷满足设计需求。

标签：工程机械；结构设计；结构优化；有限元分析一、有限元法概述1.1 有限元理论有限元的核心思想是结构的离散化，就是将实际结构假想地离散为有限数目的规则单元组合体，实际结构的物理性能可以通过对离散体进行分析，得出满足工程精度的近似结果来替代对实际结构的分析，这样可以解决很多实际工程需要解决而理论分析又无法解决的复杂问题。

近年来随着计算机技术的普及和计算速度的不断提高。

有限元分析在工程设计和分析中得到了越来越广泛的重视，已经成为解决复杂的工程分析计算问题的有效途径，现在从汽车到航天飞机几乎所有的设计制造都已离不开有限元分析计算，其在机械制造、材料加工、航空航天、汽车、土木建筑、电子电器、国防军工、船舶、铁道、石化、能源、科学研究等各个领域的广泛使用已使设计水平发生了质的飞跃，但真正的CAE软件是诞生于70年代初期，而近15年则是CAE软件商品化的发展阶段，CAE开发商为满足市场需求和适应计算机硬、软件技术的迅速发展，在大力推销其软件产品的同时，对软件的功能、性能，用户界面和前、后处理能力，都进行了大幅度的改进与扩充。

这就使得目前市场上知名的CAE软件，在功能、性能、易用性、可靠性以及对运行环境的适应性方面，基本上满足了用户的当前需求，从而帮助用户解决了成千上万个工程实际问题，同时也为科学技术的发展和工程应用做出了不可磨灭的贡献。

近来又兼并了非線性分析软件MARC，成为目前世界上规模最大的有限元分析系统。

ANSYS软件致力于耦合场的分析计算，能够进行结构、流体、热、电磁四种场的计算，已博得了世界上数千家用户的钟爱。

ADINA非线性有限元分析软件由著名的有限元专家、麻省理工学院的K.J.Bathe教授领导开发，其单一系统即可进行结构、流体、热的耦合计算，并同时具有隐式和显式两种时间积分算法。

有限元上机分析报告学院：机械工程专业及班级：机械设计及其自动化08级7班姓名：王浩煜学号：20082798题目编号： 21.题目概况1.1 结构组成和基本数据结构：该结构为一个六根杆组成的桁架结构，其中四根杆组成了直径为800cm的正方形，其他两根杆的两节点为四边形的四个角。

材料：该六根杆截面面积均为100cm2，材料均为Q235，弹性模量为200GPa，对于直径或厚度大于100mm的截面其强度设计值为190Mpa。

载荷：结构的左上和左下角被铰接固定，限制了其在平面内x和y方向的位移，右上角受到大小为2000KN的集中载荷。

结构的整体状况如下图所示：1.2 分析任务该分析的任务是对该结构的静强度进行校核分析以验算该结构否满足强度要求。

2.模型建立2.1 物理模型简化及其分析由于该结构为桁架结构，故认为每根杆件只会沿着轴线进行拉压，而不会发生弯曲和扭转等变形。

结构中每根杆为铰接连接，有集中载荷作用于最上方的杆和最右方杆的铰接点。

2.2单元选择及其分析由于该结构的杆可以认为是只受拉压的杆件，故可以使用LINK180单元，该单元是有着广泛工程应用的杆单元，它可以用来模拟桁架、缆索、连杆、弹簧等等。

这种三维杆单元是杆轴方向的拉压单元，每个节点具有三个自由度：沿节点坐标系X、Y、Z方向的平动。

就像铰接结构一样，不承受弯矩。

输入的数据有：两个节点、横截面面积（AREA）、单位长度的质量(ADDMAS)及材料属性。

输出有：单元节点位移、节点的应力应变等等。

由此可见，LINK180单元适用于该结构的分析。

3.3 模型建立及网格划分（1）启动Ansys软件，选择Preferences→Structural，即将其他非结构菜单过滤掉。

（2）选择单元类型：选择Preprocessor→Element Type→Add/Edit/Delete→Add，在出现的对话框中选择Link→3d finit stn 180，即LINK180，点击“OK”（3）选择实常数：选择Preprocessor→Real Constants→Add/Edit/Delete→Add，在出现的对话框中的Cross-sectional area中输入100，点击“OK”。

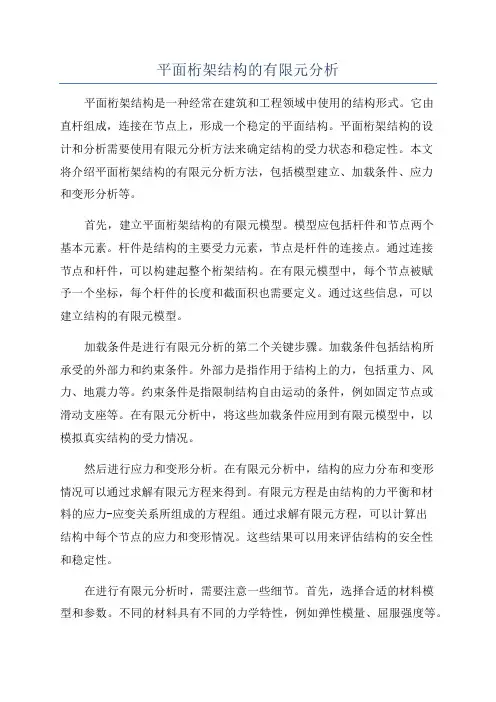

平面桁架结构的有限元分析平面桁架结构是一种经常在建筑和工程领域中使用的结构形式。

它由直杆组成，连接在节点上，形成一个稳定的平面结构。

平面桁架结构的设计和分析需要使用有限元分析方法来确定结构的受力状态和稳定性。

本文将介绍平面桁架结构的有限元分析方法，包括模型建立、加载条件、应力和变形分析等。

首先，建立平面桁架结构的有限元模型。

模型应包括杆件和节点两个基本元素。

杆件是结构的主要受力元素，节点是杆件的连接点。

通过连接节点和杆件，可以构建起整个桁架结构。

在有限元模型中，每个节点被赋予一个坐标，每个杆件的长度和截面积也需要定义。

通过这些信息，可以建立结构的有限元模型。

加载条件是进行有限元分析的第二个关键步骤。

加载条件包括结构所承受的外部力和约束条件。

外部力是指作用于结构上的力，包括重力、风力、地震力等。

约束条件是指限制结构自由运动的条件，例如固定节点或滑动支座等。

在有限元分析中，将这些加载条件应用到有限元模型中，以模拟真实结构的受力情况。

然后进行应力和变形分析。

在有限元分析中，结构的应力分布和变形情况可以通过求解有限元方程来得到。

有限元方程是由结构的力平衡和材料的应力-应变关系所组成的方程组。

通过求解有限元方程，可以计算出结构中每个节点的应力和变形情况。

这些结果可以用来评估结构的安全性和稳定性。

在进行有限元分析时，需要注意一些细节。

首先，选择合适的材料模型和参数。

不同的材料具有不同的力学特性，例如弹性模量、屈服强度等。

选择适当的材料模型和参数，以获得准确的分析结果。

其次，进行网格划分和单元类型选择。

将结构划分为小单元，并选择适当的单元类型，以确保每个单元的形状和大小适合结构的几何形状。

最后，进行后处理和结果分析。

得到应力和变形结果后，可以进行结果的可视化和分析，以评估结构的性能。

总之，平面桁架结构的有限元分析是一种有效的工具，可以用于评估结构的受力状态和稳定性。

通过合适的模型建立、加载条件选择以及应力和变形分析等步骤，可以得到准确的分析结果，为结构的设计和优化提供有力支持。

桁架结构的有限元分析MATLAB桁架结构是一种由直杆或斜杆连接而成的稳定结构，在工程应用中较为常见。

有限元分析（Finite Element Analysis，FEA）是一种利用数值方法解决结构力学问题的工具。

本文将介绍如何使用MATLAB进行桁架结构的有限元分析，并对其进行1200字以上的详细描述。

在进行桁架结构有限元分析前，需要先进行结构建模以及材料属性和加载条件的定义。

这些定义可以通过MATLAB命令行或者编写MATLAB脚本文件实现。

首先，我们需要定义桁架结构的节点和单元。

节点用于表示桁架结构的连接点，单元用于表示相邻节点之间的连接关系。

可以使用MATLAB中的矩阵表示节点和单元，如下所示：nodes = [x1, y1; x2, y2; ...; xn, yn];elements = [n1, n2; n3, n4; ...; nm, np];```其中，`nodes`是一个n行2列的矩阵，表示n个节点的坐标；`elements`是一个m行2列的矩阵，表示m个单元的节点连接关系。

接下来，我们需要定义材料属性和加载条件。

材料属性包括杨氏模量和截面面积等参数，加载条件包括节点的约束和外部加载。

可以使用MATLAB中的矩阵或者结构体表示材料属性和加载条件，如下所示：materials = struct('E', E1, 'A', A1; 'E', E2, 'A', A2; ...);constraints = [n1, d1x, d1y; ...; nm, dmx, dmy];loads = [n1, F1x, F1y; ...; nl, Flx, Fly];```其中，`materials`是一个结构体数组，每个结构体包含材料的杨氏模量（E）和截面面积（A）；`constraints`是一个m行3列的矩阵，表示m个节点的约束，其中d1x和d1y分别表示节点的x方向和y方向位移约束；`loads`是一个l行3列的矩阵，表示l个节点的外部加载，其中F1x和F1y分别表示节点的x方向和y方向外部力。

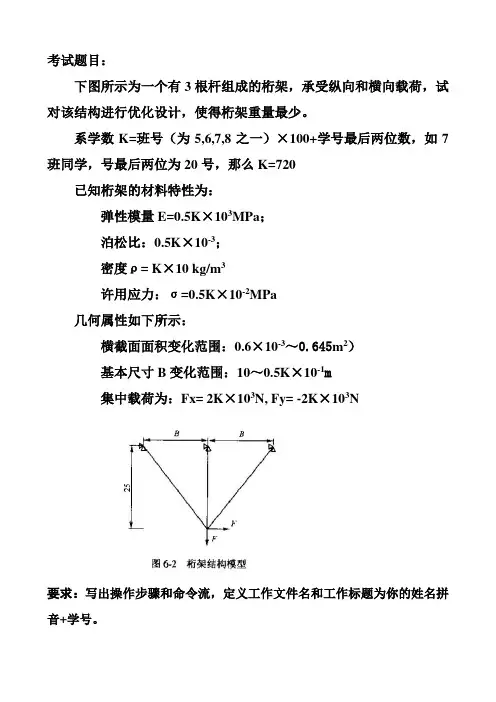

考试题目：下图所示为一个有3根杆组成的桁架，承受纵向和横向载荷，试对该结构进行优化设计，使得桁架重量最少。

系学数K=班号（为5,6,7,8之一）×100+学号最后两位数，如7班同学，号最后两位为20号，那么K=720已知桁架的材料特性为：弹性模量E=0.5K×103MPa；泊松比：0.5K×10-3；密度ρ= K×10 kg/m3许用应力：σ=0.5K×10-2MPa几何属性如下所示：横截面面积变化范围：0.6×10-3～0.645m2）基本尺寸B变化范围：10～0.5K×10-1m集中载荷为：Fx= 2K×103N, Fy= -2K×103N要求：写出操作步骤和命令流，定义工作文件名和工作标题为你的姓名拼音+学号。

GUI操作方式（1）定义工作文件名及工作标题1）定义工作文件名2）定义工作标题（2）定义参数和材料属性定义参数的初始值2)设置材料属性(3)定义单元类型及属性1）定义单元类型定义实常数A2 A3同A1做法(4)建立有限元模型1）生成有限元节点（节点1 2 3 4做法雷同）2）关闭坐标符号的显示3）打开节点编号显示4）生成第一个单元5）改变第二个单元的属性6）生成第二个单元7）改变第三个单元的属性8）生成第三个单元（5）施加约束和载荷1）施加边界约束2)施加集中载荷3）保存数据4）求解运算结果如下：S O L U T I O N O P T I O N SPROBLEM DIMENSIONALITY. . . . . . . . . . . . .2-D DEGREES OF FREEDOM. . . . . . UX UYANALYSIS TYPE . . . . . . . . . . . . . . . . .STATIC (STEADY-STATE) GLOBALLY ASSEMBLED MATRIX . . . . . . . . . . .SYMMETRICL O A D S T E P O P T I O N SLOAD STEP NUMBER. . . . . . . . . . . . . . . . 1TIME AT END OF THE LOAD STEP. . . . . . . . . . 1.0000NUMBER OF SUBSTEPS. . . . . . . . . . . . . . . 1STEP CHANGE BOUNDARY CONDITIONS . . . . . . . . NOPRINT OUTPUT CONTROLS . . . . . . . . . . . . .NO PRINTOUTDATABASE OUTPUT CONTROLS. . . . . . . . . . . .ALL DATA WRITTENFOR THE LAST SUBSTEP 5）保存优化结果到文件（6）进入后处理，得到状态变量和目标函数的值1）定义单元表2)计算单元体积的总和结果如下：SUM ALL THE ACTIVE ENTRIES IN THE ELEMENT TABLETABLE LABEL TOTALVOLU 65.43743)取出体积的值4)计算初始重量5)设置单元表6)得到第一杆的轴向应力7）得到第二杆的轴向应力8）得到第三杆的轴向应力9）计算轴向力的绝对值（7）显示当前设计并生成分析文件1）显示杆的当前设计2）改变视图方向3)生成优化分析文件（8）进入处理器并分析文件1）指定分析文件2）指定设计变量（A1 A2 A3 B做法雷同）3）设置状态变量3）保存优化数据库4）设置目标函数5）指定一阶优化方法6）保存数据7）运行优化8）保存优化结果到文件（9）查看优化结果1）查看最佳设计序列如下：LIST OPTIMIZATION SETS FROM SET 10 TO SET 10 AND SHOW ONLY OPTIMIZATION PARAMETERSSET 10(FEASIBLE)SIG1 (SV) 0.26212E+07SIG2 (SV) 65340.SIG3 (SV) 0.25491E+07A1 (DV) 0.57422A2 (DV) 0.60000E-03A3 (DV) 0.30810E-01B (DV) 23.873WT (OBJ) 114.462）列出所有序列的结果如下：LIST OPTIMIZATION SETS FROM SET 1 TO SET 10 AND SHOWONLY OPTIMIZATION PARAMETERS. (A "*" SYMBOL IS USED TOINDICATE THE BEST LISTED SET)SET 1 SET 2 SET 3 SET 4(FEASIBLE) (FEASIBLE) (FEASIBLE) (FEASIBLE) SIG1 (SV) 0.16434E+07 0.24929E+07 0.25179E+07 0.24641E+07 SIG2 (SV) 0.96269E+06 0.12070E+07 0.20381E+06 50744. SIG3 (SV) 0.68072E+06 0.11304E+07 0.22835E+07 0.24060E+07 A1 (DV) 0.64500 0.44325 0.58658 0.61001 A2 (DV) 0.64500 0.50234 0.26012 0.23868 A3 (DV) 0.64500 0.44325 0.65182E-01 0.49212E-01 B (DV) 26.500 23.282 22.787 22.891 WT (OBJ) 346.82 236.29 157.26 155.87SET 5 SET 6 SET 7 SET 8(FEASIBLE) (FEASIBLE) (FEASIBLE) (FEASIBLE) SIG1 (SV) 0.24181E+07 0.25032E+07 0.24888E+07 0.25939E+07 SIG2 (SV) 0.15564E+06 0.10283E+07 0.11761E+07 0.11863E+06 SIG3 (SV) 0.22407E+07 0.13731E+07 0.12008E+07 0.24629E+07 A1 (DV) 0.61469 0.59326 0.60418 0.58028 A2 (DV) 0.23115 0.28213E-01 0.60000E-03 0.60000E-03 A3 (DV) 0.58005E-01 0.68621E-01 0.60115E-01 0.32016E-01 B (DV) 23.020 23.995 24.088 23.863 WT (OBJ) 157.61 129.37 126.17 115.81SET 9 *SET 10*(FEASIBLE) (FEASIBLE)SIG1 (SV) 0.26140E+07 0.26212E+07SIG2 (SV) 0.19452E+06 65340.SIG3 (SV) 0.23994E+07 0.25491E+07A1 (DV) 0.57577 0.57422A2 (DV) 0.60000E-03 0.60000E-03A3 (DV) 0.32593E-01 0.30810E-01B (DV) 23.885 23.873WT (OBJ) 115.11 114.463）显示目标函数的变化规律a设置坐标轴标题b显示目标函数的变化规律4)显示基本尺寸B的变化规律a设置坐标轴标题b显示基本尺寸的变化规律5)显示杆面积的变化规律a 设置坐标标题b 显示杆横截面的变化规律6）显示杆中应力的变化规律a设置坐标轴标题b显示杆中应力的变化规律（10）退出ANSYS命令流方式：/BATCH/FILNAME,zhangliwen+2,1 /TITLE,zhangliwen+2*SET,B,26.5*SET,A1,0.645*SET,A2,0.645*SET,A3,0.645/PREP7 MPTEMP,,,,,,,, MPTEMP,1,0 MPDATA,EX,1,,2.65e11 MPDATA,PRXY,1,,0.265 MPTEMP,,,,,,,, MPTEMP,1,0 MPDATA,DENS,1,,5.3 ET,1,LINK1R,1,A1, ,R,2,A2, ,R,3,A3, ,N,1,-B,0,0,,,,N,2,0,0,0,,,,N,3,B,0,0,,,,N,4,0,-26.5,0,,,,/PLOPTS,INFO,3/PLOPTS,LEG1,1/PLOPTS,LEG2,1/PLOPTS,LEG3,1/PLOPTS,FRAME,1/PLOPTS,TITLE,1/PLOPTS,MINM,1/PLOPTS,FILE,0/PLOPTS,LOGO,1/PLOPTS,WINS,1/PLOPTS,WP,0/PLOPTS,DATE,2/TRIAD,OFF/REPLOT/PNUM,KP,0/PNUM,LINE,0/PNUM,AREA,0/PNUM,VOLU,0/PNUM,NODE,1/PNUM,TABN,0/NUMBER,0/PNUM,ELEM,0/REPLOTFLST,2,2,1FITEM,2,1FITEM,2,4E,P51XTYPE,1MAT,1REAL,2ESYS,0SECNUM,TSHAP,LINEFLST,2,2,1FITEM,2,2FITEM,2,4E,P51XTYPE,1MAT,1REAL,3ESYS,0SECNUM,TSHAP,LINEFLST,2,2,1FITEM,2,3FITEM,2,4E,P51XFINISH/SOLFLST,2,3,1,ORDE,2FITEM,2,1FITEM,2,-3D,P51X,ALL,FLST,2,1,1,ORDE,1FITEM,2,4F,P51X,FX,1.06e6FLST,2,1,1,ORDE,1FITEM,2,4F,P51X,FY,-1.06e6SAVE/STATUS,SOLUSOLVESAVE,'zhangliwen_2','db','C:\DOCUME~1\ADMINI~1\' FINISH/POST1ETABLE,EVOLUME,VOLU,SSUM*GET,VTOT,SSUM, ,ITEM,EVOLUME*SET,DENS,5.3*SET,WT,DENS*VTOTAVPRIN,0, ,ETABLE,SIGMA,LS,1*GET,sig1,ELEM,1,ETAB,SIGMA*GET,sig2,ELEM,2,ETAB,SIGMA*GET,sig3,ELEM,3,ETAB,SIGMA*SET,sig1,abs(sig1)*SET,sig2,abs(sig2)*SET,sig3,abs(sig3)/SHRINK,0/ESHAPE,2/EFACET,1/RATIO,1,1,1/CFORMAT,32,0/REPLOT/VIEW,1,1,1,1/ANG, 1/REP,FASTEPLOTLGWRITE,'zhangliwen_2','lgw','C:\DOCUME~1\ADMINI~1\',COMMENT FINISH/OPTOPANL,'zhangliwen_2','lgw','OPVAR,A1,DV,0.6e-3,0.645, ,OPVAR,A2,DV,0.6e-3,0.645, ,OPVAR,A3,DV,0.6e-3,0.645, ,OPVAR,B,DV,10,26.5, ,OPVAR,SIG1,SV, ,2.65E6, ,OPVAR,SIG2,SV, ,2.65E6, ,OPVAR,SIG3,SV, ,2.65E6, ,OPSAVE,'zhangliwen_var','opt',' 'OPVAR,WT,OBJ, , ,1,SAVEOPTYPE,FIRSOPFRST,15, , ,SAVEOPEXE! OPTIMIZATION LOOPING HAS CLEARED THE INTERNAL LOG KEYW,BETA,0SAVEOPLIST,16, ,0OPLIST,ALL, ,0/VIEW,1,,,1/AXLAB,X,Iteration Number /AXLAB,Y,Structural Weight /GTHK,AXIS,2/GRTYP,0/GROPT,ASCAL,ON/GROPT,LOGX,OFF/GROPT,LOGY,OFF/GROPT,AXDV,1/GROPT,AXNM,ON/GROPT,AXNSC,1,/GROPT,DIG1,4,/GROPT,DIG2,3,/GROPT,XAXO,0,/GROPT,YAXO,0,/GROPT,DIVX,/GROPT,DIVY,/GROPT,REVX,0/GROPT,REVY,0/GROPT,LTYP,0/XRANGE,DEFAULT/YRANGE,DEFAULT,,1 XVAROPT,' 'PLVAROPT,WT/AXLAB,X,Iteration Number /AXLAB,Y,Base Dimension/GTHK,AXIS,2/GRTYP,0/GROPT,ASCAL,ON/GROPT,LOGX,OFF/GROPT,LOGY,OFF/GROPT,AXDV,1/GROPT,AXNM,ON/GROPT,AXNSC,1,/GROPT,DIG1,4,/GROPT,DIG2,3,/GROPT,XAXO,0,/GROPT,YAXO,0,/GROPT,DIVX,/GROPT,DIVY,/GROPT,REVX,0/GROPT,REVY,0/GROPT,LTYP,0/YRANGE,DEFAULT,,1 XVAROPT,' 'PLVAROPT,B/AXLAB,X,Iteration Number/AXLAB,Y,Cross_Sec-tional Area /GTHK,AXIS,2/GRTYP,0/GROPT,ASCAL,ON/GROPT,LOGX,OFF/GROPT,LOGY,OFF/GROPT,AXDV,1/GROPT,AXNM,ON/GROPT,AXNSC,1,/GROPT,DIG1,4,/GROPT,DIG2,3,/GROPT,XAXO,0,/GROPT,YAXO,0,/GROPT,DIVX,/GROPT,DIVY,/GROPT,REVX,0/GROPT,REVY,0/GROPT,LTYP,0/XRANGE,DEFAULT/YRANGE,DEFAULT,,1 XVAROPT,' 'PLVAROPT,A1,A2,A3/AXLAB,X,Iteration Number/AXLAB,Y,Maximum Stress/GTHK,AXIS,2/GRTYP,0/GROPT,ASCAL,ON/GROPT,LOGX,OFF/GROPT,LOGY,OFF/GROPT,AXDV,1/GROPT,AXNM,ON/GROPT,AXNSC,1,/GROPT,DIG1,4,/GROPT,DIG2,3,/GROPT,XAXO,0,/GROPT,YAXO,0,/GROPT,DIVX,/GROPT,DIVY,/GROPT,REVX,0/GROPT,REVY,0/GROPT,LTYP,0/YRANGE,DEFAULT,,1 XVAROPT,' ' PLVAROPT,SIG1,SIG2,SIG3 SAVE/DIST,1,1.,1/REP,FAST/DIST,1,1.,1/REP,FASTSAVEFINISH。

abaqus在机械工程中的应用abaqus是一种常用的有限元分析软件，广泛应用于机械工程中。

它具有强大的计算能力和多样化的功能，可以帮助工程师进行各种复杂的力学分析和仿真。

在机械工程中，abaqus可以用于多个方面的应用。

首先，它可以用于结构强度分析。

通过建立模型、施加边界条件和加载条件，abaqus可以计算出结构的应力、应变、变形等参数，从而评估结构的强度和稳定性。

这对于机械设计师来说非常重要，可以帮助他们验证设计是否满足强度要求，从而提高产品的可靠性和安全性。

abaqus可以用于热力学分析。

在机械工程中，很多设备在工作过程中会产生热量，而热量的积累和传导会对设备的性能产生重要影响。

通过abaqus可以模拟设备的热传导过程，计算出温度分布、热流等参数，从而评估设备的热性能。

这对于优化设备的散热设计、提高能量利用效率非常有帮助。

abaqus还可以用于流体力学分析。

在机械工程中，很多设备涉及到流体的流动和压力变化，比如管道系统、涡轮机械等。

通过abaqus可以建立流体力学模型，计算出流体的速度场、压力分布等参数，从而对设备的流体力学性能进行评估。

这对于优化流体系统的设计、提高设备的效率和可靠性非常重要。

abaqus还可以用于动力学分析。

在机械工程中，很多设备在工作过程中会产生振动和冲击，比如发动机、机械传动系统等。

通过abaqus可以建立动力学模型，计算出设备的振动响应、冲击载荷等参数，从而评估设备的动力学性能。

这对于减小振动和冲击对设备的损伤，提高设备的可靠性和耐久性非常有帮助。

除了上述应用外，abaqus还可以用于多物理场耦合分析。

在机械工程中，很多实际问题往往涉及到多个物理场的相互作用，比如结构与热场的耦合、结构与流体场的耦合等。

通过abaqus可以建立多物理场耦合模型，计算出各个物理场的相互影响，从而对综合性能进行评估。

这对于解决复杂的多物理场问题非常重要，可以帮助工程师更好地理解问题、优化设计。

运用ANSYS进行平面刚架模拟建模及误差分析摘要有限单元法（或称有限元法）是在当今工程分析中获得最广泛应用的数值计算方法。

由于它的通用性和有效性，受到工程技术界的高度重视。

伴随着计算机科学和技术的快速发展，现已成为计算机辅助设计和计算机辅助制造的重要组成部分。

ANSYS软件是目前世界范围内增长最快的计算机辅助工程（CAE）软件，能与多数计算机辅助设计软件接口，实现数据的共享和交换。

本文主要分析平面刚架在均布荷载作用下模拟的有限元模型计算与手工计算之间的误差。

关键字：ANSYS软件有限元平面刚架PIANE STEEL FRAME WITH ANSYS SIMULATION MODELINGAND ERROR ANALYSISABSTRACTFinite element method (or finite element method) is the most widely used in modern engineering analysis of numerical calculation method. Because of its versatility and effectiveness, attaches great importance to by the engineering and technology. Along with the rapid development of computer science and technology, has now become a computer aided design and computer aided manufacturing is an important part .At present,the software of ANSY is the fastest growing computer aided engineering (CAE) software on the world, interfacing with the majority of computer aided design software, realizing the sharing and exchange of data. This paper mainly analyzes the model of planar frame software of ANSYS.KEYWARDS:software of ANSYS，finite element，planar frame1 有限元法简介有限元法是一种高效能、常用的数值计算方法。

M形空间钢管桁架屋盖结构方案设计及有限元分析摘要: 本文对M形空间钢桁架屋盖进行了结构方案设计，分别在结构①面和②面设计采光面，提出了两种结构方案。

采用Midas/Gen软件对两种结构方案进行了有限元分析，得出了主要受力构件的应力-应变状态，计算结果显示两种方案应力比均满足要求，截面较小的方案通过起拱挠度满足要求。

随后本文对支座连接进行了初步设计，为同类工程改造设计提供了参考。

关键词: 多折屋盖，方案设计，有限元分析，支座连接Abstract: In this paper, the structural design of the M-shaped space steel truss roof is presented. Two structural schemes are proposed respectively on front and back lighting surface. By using finite element analysis software Midas/Gen, the paper figures out the main stress component s’ stress-strain state of two schemes. The calculation results show that the two schemes can satisfy the requirement of stress ratio, and the smaller section meets the requirements through arching deflections. After that, this paper gives a preliminary design of the support connection, which provides a reference for the design of similar projects.Keywords: multiple-folding roof, conceptual design, finite element analysis，joints of support0项目概述随着经济的发展和科学技术的不断进步，人们对结构的空间和跨度的要求越来越高。

有限元法在机械设计中的应用1. 引言1.1 有限元法概述有限元法是一种数值模拟方法，被广泛应用于工程领域中各种复杂问题的分析和求解。

其基本思想是利用数学分析的方法将连续的物理问题离散化，将问题转化为有限个简单的子问题，通过计算机对这些子问题进行求解，最终得到整体问题的解。

有限元法通过求解大量的线性或非线性代数方程组来模拟实际工程中的各种物理现象，如结构强度、热传导、流体力学等。

有限元法的应用范围非常广泛，涵盖了各种工程领域，如航空航天、汽车、船舶、建筑等。

在机械设计中，有限元法可以帮助工程师分析和优化产品的结构，预测产品在不同工况下的性能，减少实验测试的成本和时间，提高产品的设计效率和质量。

有限元法不仅可以帮助工程师了解产品的内部应力分布和变形情况，还可以帮助优化产品的结构设计，提高产品的可靠性和安全性。

有限元法在机械设计中的应用具有非常重要的意义，可以有效地帮助工程师解决复杂的工程问题，提高产品的设计水平和竞争力。

掌握和应用有限元法成为现代机械设计工程师的基本技能之一。

1.2 机械设计中的应用意义1. 提高设计效率：有限元法可以在数字化模型上进行快速、准确的分析，能够更好地理解和评估结构的工作性能，帮助设计人员快速找到问题，提高设计效率。

2. 降低设计成本：通过有限元法进行仿真分析，可以及早发现设计缺陷和问题，避免在实际制造过程中出现不必要的成本支出，从而降低设计成本。

3. 提高产品质量：有限元法可以帮助设计人员优化结构设计，提高产品的稳定性和可靠性，避免产品在使用中出现故障，提高产品质量。

4. 支持创新设计：有限元法能够帮助设计人员进行复杂结构的分析和优化，促进产品创新设计，推动技术的进步和发展。

有限元法在机械设计中的应用意义是不可替代的。

它不仅可以帮助设计人员更好地理解和评估结构性能，提高设计效率和质量，还能够支持创新设计，推动行业技术的发展和进步。

掌握有限元法在机械设计中的应用是设计人员必备的技能之一。

有限元作业作业题目：三杆桁架的优化设计学生姓名：苏宏斌学号：200900403064专业：数控技术班级：机自Y094指导老师：王虎奇三杆桁架的优化设计题目描述:：下图所示为一个有3根杆组成的桁架，承受纵向和横向载荷，杆件的横截面面积和基本尺寸B在指定范围内变化，要求桁架的每根杆件承受的最大应力小于（800+学号最后两位数）MPa，试对该结构进行优化设计，使得桁架重量最少。

弹性模量E=220GPa；泊松比：0.3；密度ρ=7800kg/m3材料最大许用应力：σ= 864 MPa横截面面积变化范围：0.01～10cm2（初始值为10）基本尺寸B变化范围：1～2m（初始值为2）前处理:（1）定义工作文件名：utility menu-file-change jobname，在弹出的change jobname对话框中输入文件名为: suhongbin 单击ok按钮。

（2）定义工作标题：utility menu-file-change tile，在弹出的change tile对话框中输入suhongbin ,单击ok按钮。

（3）定义参数的初始值：utility menu-parameters-scalar parameters命令，弹出对话框，在selection下的文本框中输入B=2，按下enter键；A1=0.001, 按下enter键；A2=0.001, 按下enter键；A3=0.001, 单击Close按钮。

参数将在菜单中显示。

（4）设置材料属性：main menu-preprocessor-material props-material model命令，设置EX=2.2e11 , PRXY=0.3 , DENS=7800。

（5）定义单元类型：main menu-preprocessor-element type-add/edit/delete命令，弹出element type对话框。

单击add按钮，弹出library of element type对话框，在左边列中选择structural link,在右边列中选择2D spar 1,单击ok。
