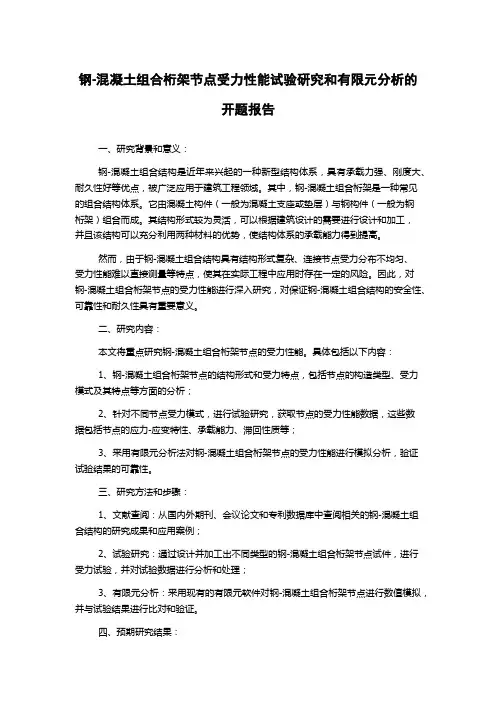

龙源期刊网 https://www.doczj.com/doc/416478943.html, 相贯节点桁架网格结构的受力特性与有限元分析模型
作者：黄政华周丽霞梁健
来源：《贵州大学学报（自然科学版）》2017年第01期
ansys桁架和梁的有限元分析
————————————————————————————————作者：————————————————————————————————日期：
桁架和梁的有限元分析 第一节基本知识 一、桁架和粱的有限元分析概要 1．桁架杆系的有限元分析概要 桁架杆系系统的有限元分析问题是工程中晕常见的结构形式之一，常用在建筑的屋顶、机械的机架及各类空间网架结构等多种场合。 桁架结构的特点是，所有杆件仅承受轴向力，所有载荷集中作用于节点上。由于桁架结构具有自然离散的特点，因此可以将其每一根杆件视为一个单元，各杆件之间的交点视为一个节点。 2．梁的有限元分析概要 梁的有限元分析问题也是是工程中最常见的结构形式之一，常用在建筑、机械、汽车、工程机械、冶金等多种场合。 梁结构的特点是，梁的横截面均一致，可承受轴向、切向、弯矩等载荷。根据梁的特点，等截面的梁在进行有限元分析时，需要定义梁的截面形状和尺寸，用创建的直线代替梁，在划分网格结束后，可以显示其实际形状。 二、桁架和梁的常用单元 桁架和梁常用的单元类型和用途见表7-1。 通过对桁架和粱进行有限元分析，可得到其在各个方向的位移、应力并可得到应力、位移动画等结果。 第128页
第二节桁架的有限元分析实例案例1--2D桁架的有限元分析 问题 人字形屋架的几何尺寸如图7—1所示。杆件截面尺寸为0．01m^2，试进行静力分析，对人字形屋架进行静力分析，给出变形图和各点的位移及轴向力、轴力图。 条件 人字形屋架两端固定，弹性模量为2．0x10^11N/m^2，泊松比为0．3。 解题过程 制定分析方案。材料为弹性材料，结构静力分析，属21)桁架的静力分析问题，选用Link1单元。建立坐标系及各节点定义如图7-1所示，边界条件为1点和5点固定，6、7、8点各受1000N的力作用。 1．ANSYS分析开始准备工作 (1)清空数据库并开始一个新的分析选取Utility Menu>File>Clear&Start New，弹出Clears database and Start New对话框，单击OK按钮，弹出Verify对话框，单击OK按钮完成清空数据库。 (2)指定新的工作文件名指定工作文件名。选取Utility Menu>File>Change Jobname，弹出Change Jobname对话框，在Enter New Jobname项输入工作文件名，本例中输入的工作文件名为“2D-spar”，单击OK按钮完成工作文件名的定义。 (3)指定新的标题指定分析标题。选取Ufility Menu>File>Change Title，弹出ChangeTitle对话框，在Enter New Tifie项输入标题名，本例中输入“2D-spar problem'’为标题名，然后单击OK按钮完成分析标题的定义。 (4)重新刷新图形窗9 选取Utility Menu>Plot>Replot，定义的信息显示在图形窗口中。 (5)定义结构分析运行主菜单Main Menu>Preferences，出现偏好设置对话框，赋值分析模块为Structure结构分析，单击OK按钮完成分析类型的定义。 2．定义单元类型 运行主菜单Main Menu>Preprocessor>Element Type>Add／Edit／Delete命令，弹出Element Types对话框，单击Add按钮新建单元类型，弹出Library of Element Types对话框，先选择
练习五 受弯构件 一、选择题（××不做要求） 1．计算梁的（ A ）时，应用净截面的几何参数。 A ）正应力 B ）剪应力 C ）整体稳定 D ）局部稳定 2．钢结构梁计算公式nx x x W M γσ= 中，γx （ C ）。 A ）与材料强度有关 B ）是极限弯矩与边缘屈服弯矩之比 C ）表示截面部分进人塑性 D ）与梁所受荷载有关 ××3．在充分发挥材料强度的前提下，Q235钢梁的最小高度h min （ C ）Q345钢梁的h min （其他条件均相同）。 A ）大于 B ）小于 C ）等于 D ）不确定 ××4．梁的最小高度是由（ C ）控制的。 A ）强度 B ）建筑要求 C ）刚度 D ）整体稳定 5．单向受弯梁失去整体稳定时是（ C ）失稳。 A ）弯曲 B ）扭转 C ）弯扭 D ）都有可能 6．为了提高梁的整体稳定，（ B ）是最经济有效的办法。 A ）增大截面 B ）增加支撑点，减小l 1 C ）设置横向加劲肋 D ）改变荷载作用的位置 7．当梁上有固定较大集中荷载作用时，其作用点处应（ B ）。 A ）设置纵向加劲肋 B ）设置横向加劲肋 C ）减少腹板宽度 D ）增加翼缘的厚度 ××8．焊接组合梁腹板中，布置横向加劲肋对防止（ A ）引起的局部失稳最有效，布置 纵向加劲肋对防止（ B ）引起的局部失稳最有效。 A ）剪应力 B ）弯曲应力 D ）复合应力 D ）局部压应力 ××9．确定梁的经济高度的原则是（ B ）。 A ）制造时间最短 B ）用钢量最省 C ）最便于施工 D ）免于变截面的麻烦 ××10．当梁整体稳定系数φb ＞0.6时，用φ’b 代替φb 主要是因为（ B ）。 A ）梁的局部稳定有影响 B ）梁已进入弹塑性阶段 C ）梁发生了弯扭变形 D ）梁的强度降低了 ××11．分析焊接工字形钢梁腹板局部稳定时，腹板与翼缘相接处可简化为（ D ）。
renchunmin 一、设计计算资料 1. 办公室平面尺寸为18m ×66m ，柱距8m ，跨度为32m ，柱网采用封闭结合。火灾危险性：戊类，火灾等级：二级，设计使用年限：50年。 2. 屋面采用长尺复合屋面板，板厚50mm ，檩距不大于1800mm 。檩条采用冷弯薄壁卷边槽钢C200×70×20×2.5，屋面坡度i =l/20～l/8。 3. 钢屋架简支在钢筋混凝土柱顶上，柱顶标高9.800m ，柱上端设有钢筋混凝土连系梁。上柱截面为600mm ×600mm ，所用混凝土强度等级为C30，轴心抗压强度设计值f c ＝1 4.3N/mm 2 。 抗风柱的柱距为6m ，上端与屋架上弦用板铰连接。 4. 钢材用 Q235-B ，焊条用 E43系列型。 5. 屋架采用平坡梯形屋架，无天窗，外形尺寸如下图所示。 6. 该办公楼建于苏州大生公司所 属区内。 7. 屋盖荷载标准值： (l) 屋面活荷载 0.50 kN/m 2 (2) 基本雪压 s 0 0.40 kN/m 2(3) 基本风压 w 0 0.45 kN/m 2(4) 复合屋面板自重 0.15 kN/m 2(5) 檩条自重 查型钢表 (6) 屋架及支撑自重 0.12+0. 01l kN/m 28. 运输单元最大尺寸长度为9m ，高度为0.55m 。 二、屋架几何尺寸的确定 1.屋架杆件几何长度 屋架的计算跨度mm L l 17700300180003000=-=-=，端部高度取mm H 15000=跨中高度为mm 1943H ,5.194220 217700 150020==?+ =+=取mm L i H H 。跨中起拱高度为60mm （L/500）。梯形钢屋架形式和几何尺寸如图1所示。

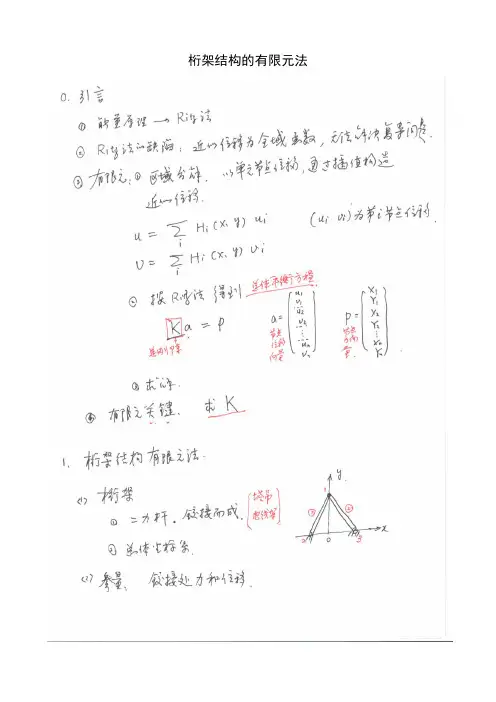

第9章桁架和梁的有限元分析 第1节基本知识 一、桁架和梁的有限元分析概要 1．桁架杆系的有限元分析概要 桁架杆系系统的有限元分析问题是工程中最常见的结构形式之一，常用在建筑的屋顶、机械的机架及各类空间网架结构等多种场合。 桁架结构的特点是，所有杆件仅承受轴向力，所有载荷集中作用于节点上。由于桁架结构具有自然离散的特点，因此可以将其每一根杆件视为一个单元，各杆件之间的交点视为一个节点。 2．梁的有限元分析概要 梁的有限元分析问题也是是工程中最常见的结构形式之一，常用在建筑、机械、汽车、工程机械、冶金等多种场合。 梁结构的特点是，梁的横截面均一致，可承受轴向、切向、弯矩等载荷。根据梁的特点，等截面的梁在进行有限元分析时，需要定义梁的截面形状和尺寸，用创建的直线代替梁，在划分网格结束后，可以显示其实际形状。 二、桁架和梁的常用单元 桁架和梁常用的单元类型和用途见表９-1。 通过对桁架和梁进行有限元分析，可得到其在各个方向的位移、应力并可得到应力、位
移动画等结果。 第2节桁架的有限元分析实例 一、案例1——2D桁架的有限元分析 图9-1 人字形屋架的示意图 问题 人字形屋架的几何尺寸如图9-1所示。杆件截面尺寸为0.01m2，试进行静力分析，对人字形屋架进行静力分析，给出变形图和各点的位移及轴向力、轴力图。 条件 人字形屋架两端固定，弹性模量为2.0×1011 N/m2，泊松比为0.3。 解题过程 制定分析方案。材料弹性材料，结构静力分析，属2D桁架的静力分析问题，选用Link1单元。建立坐标系及各节点定义如图9-1所示，边界条件为1点和5点固定，6、7、8点各受1000 N的力作用。 1．ANSYS分析开始准备工作 （1）清空数据库并开始一个新的分析选取Utility>Menu>File>Clear & Start New，弹出Clears database and Start New对话框，单击OK按钮，弹出Verify对话框，单击OK按钮完成清空数据库。 （2）指定新的工作文件名指定工作文件名。选取Utility>Menu> File>Change Jobname，弹出Change Jobname对话框，在Enter New Jobname项输入工作文件名，本例中输入的工作文件名为“2D-spar”，单击OK按钮完成工作文件名的定义。 （3）指定新的标题指定分析标题。选取Utility>Menu>File>Change Title，弹出Change Title对话框，在Enter New Title项输入标题名，本例中输入“2D-spar problem”为标题名，然
钢结构安装方案 管桁架结构安装工法 黑龙江省安装工程公司黄宝龙（国家注册二级建造师） 一、前言 随着科学技术的发展和社会进步，如今各体育场馆、展厅、机场等一般被设计成为钢桁架结构，大跨度空间结构蓬勃发展，跨度越来越大，造型越来越新颖、别致，绿色环保、节约能源，施工期限短，对于安装施工提出的技术要求也越来越高。由我黑龙江省安装工程公司承包的七台河市新兴区木制品创业服务中心工程，42米、36米管桁架结构，由于跨度、重量及安装高度都比较大，且地处内庭，地面承载力无法承受吊车吊装时所产生的冲击力，无法采用常规方法进行安装。结合今年多种施工方案的分析和研究，最终确定了现场拼装，高空滑移到位的施工方法。该管桁架采用无缝钢管及高频焊管通过焊接球连接而成，两栋厂房共39榀，单榀最重约8吨，跨度为42米、36米，安装高度为12米。 二、工法特点 （一）、大跨度桁架体系直接就位在设计位置，支座安装精度易于保证。 （二）、对起重设备、牵引设备要求不高，可用小型起重机或卷扬机，甚至不用。而且只需搭设局部的拼装支架，如建筑物端部有平台可利用，可不搭设脚手架。 （三）、可充分利用桁架下部的楼面或地面结构，降低了结构的安装高度，同时不需要大量的脚手架及脚手架搭拆人员，降低了设备投入成本（四）、采用该工艺使屋盖钢结构的吊装、组对、焊接、测量校正、油漆等工序都可在同一胎架上重复进行，即可提高屋盖的安装质量、改善施工操作条件，又可以增加施工过程中的安全性。 三、适用范围 （一）复杂支承条件的大跨度单跨、多跨空间桁架或网架结构 （二）建筑平面为矩形、梯形或多边形等平面。
（三）支承情况可为周边简支、或点支承与周边支承相结合等情况。 （四）当建筑平面为矩形时滑轨可设在两边圈梁上，实行两点牵引。 （五）当跨度较大时，可在中间增设滑轨，实行三点或四点牵引，这是网架不必因分条后加大网架挠度，或者当跨度较大时，也可采用加反梁办法解决。 （六）现场狭窄、山区等地区施工；也适用于跨越施工；如车间屋盖的更换、轧钢、机械等厂房内设备基础、设备与屋面结构平行施工。 四、工艺原理 （一）、结构直接就位在设计位置，垂直起重设备和胎架沿屋盖结构组装方向单向移动，通过滑移胎架和行走吊机完成屋盖结构的安装。 （二）、将屋盖钢结构按照榀数和网格数分成若干单元，单元可在胎架移走后形成稳定的受力体系，在满足此条件下尽量减少每单元桁架及网格数，但不得少于两榀桁架或两个网格。 （三）、各单元按照吊车的起重能力又分为若干段。 （四）、沿桁架垂直方向设置行走式塔吊和胎架滑移的轨道。 （五）、根据单元的划分制作满足所有单元组装的可搭拆胎架，胎架需要连接成一个整体，通过手动葫芦牵拉将胎架移动到桁架单元的设计位置。 （六）、吊机行走至组装单元就近位置，顺次将需要的分段吊装至滑移胎架上，拼装焊接成单元后，拆除滑移胎架支撑，将组装单元直接落放在设计支座位置。 （七）、以手拉葫芦为动力源，通过滑轮组将胎架沿轨道空载滑移至下一组装单元位置，通过调节、修改形成下一单元的组装胎架，与楼面或地面做临时固定。塔吊行走至本组装单元就近位置拉点处牵拉进行等标高滑移，待滑移单元滑移到设计位置后，拆除滑移轨道，固定支座。如此逐单元拼装，分片滑移，直至完成整个屋盖的施工。概括起来该工法为：高空分片组装、单元整体滑移、累积就位的施工工艺。 五、施工工艺流程及操作要点
四杆桁架结构的有限元分析 在ANSYS 平台上，完成相应的力学分析。即如图1所示的结构，各杆的弹性模量和横截面积都为4229.510N/mm E =?, 2 100mm A =，基于ANSYS 平台，求解该结构的节点位移、单元应力以及支反力。 图1四杆桁架结构 完整的命令流 !直接生成有限元模型 / PREP7 !进入前处理 /PLOPTS,DA TE,0 !设置不显示日期和时间 !设置单元、材料，生成节点及单元 ET,1,LINK1 !选择单元类型 UIMP,1,EX, , ,2.95e11, !给出材料的弹性模量 R,1,1e-4, !给出实常数(横截面积) N,1,0,0,0, !生成1号节点,坐标(0,0,0) N,2,0.4,0,0, !生成2号节点,坐标(0.4,0,0) N,3,0.4,0.3,0, !生成3号节点,坐标(0.4,0.3,0) N,4,0,0.3,0, !生成4号节点,坐标(0,0.3,0) E,1,2 !生成1号单元(连接1号节点和2号节点) E,2,3 !生成2号单元(连接2号节点和3号节点) E,1,3 !生成3号单元(连接1号节点和3号节点) E,4,3 !生成4号单元(连接4号节点和3号节点) FINISH !前处理结束 !在求解模块中，施加位移约束、外力，进行求解 /SOLU !进入求解状态(在该状态可以施加约束及外力) ANTYPE,0 !定义分析类型为静力分析 D,1,ALL !将1号节点的位移全部固定 D,2,UY ， !将2号节点的Y 方向位移固定 D,4,ALL !将4号节点的位移全部固定 F,2,FX,20000, !在2号节点处施加X 方向的力(20000)
桁架钢结构制作 5.1 .图纸细化二次测算绘图 5.1.1 根据设计要求，施工前根据设计提供的受力分析图和设计图绘制施工详图。 5.1.2 施工详图中所有节点均需按照设计提供的桁架图集 （3B297与3B298）作为依据。 52钢结构除锈、防腐 5.2.1 进场设备验收合格后，倒运至喷砂处理厂进行喷砂除锈，并按照图纸防腐Sa2.5级要求进行喷沙除锈，并喷涂氯磺化聚乙烯红色底漆一遍；喷刷底层涂料与喷沙处理时间间隔不得超过5小时； 5.2.2 涂装时的环境温度和相对湿度应符合产品说明书的要求，当产品说明书无要求时，环境温度宜在5C?38C之间，相对湿度不应大于85%构件表面有结露时不得涂装，涂装后4小时内不得淋雨。 5.2.3 待钢结构桁架安装完成后再完成剩下的防腐要求，且达到设计及规范的要求。 5.3.胎具预制组装 5.3.1 由于桁架分片组装，片数较多，在预制的时候我方在预 制场须安置预制胎具（2台），以便能够更好、更快的进行拼装，并控制好图纸尺寸（图5.3.1和图5.3.1 ） 筋板 斜铁 斜铁筋板 200 H200K 200 图5.3.1 :预台具立胎截具 图
连接槽钢［14a 胎具 胎具平面组对示I 图置图 54放样、号料和下料 5.4.1放样、号料 放样时应根据施工详图，并考虑构件焊接收缩余量以及切割、刨边和洗平等 加工余量。放样的样板及号料的允许偏差应符合表 5.3.1规定； 项 目 允许偏差 平行线距离和分段尺寸 ± 0.5mm 对角线差 1.0mm 宽度、长度 ± 0.5mm 孔距 ± 0.5mm 加工样板的角度 ± 20mm 零件外形尺寸 ± 1.0mm 孔 距 ± 0.5mm 项 目 允许偏差 零件的宽度、长度 ± 3 边缘缺棱 1.0 型钢端部垂直度 2.0 切割面平面度 0.05t 且w 2.0 , t 为切割面厚度 割纹深度 0.2 局部缺口深度 1.0 、/ 桁架 「 ?- J 连接槽钢［14a — —! . ? r*1 K ----------------------------------------- ? 4 ■ ； ） X
运用ANSYS进行平面刚架模拟建模及误差分析 摘要 有限单元法（或称有限元法）是在当今工程分析中获得最广泛应用的数值计算方法。由于它的通用性和有效性，受到工程技术界的高度重视。伴随着计算机科学和技术的快速发展，现已成为计算机辅助设计和计算机辅助制造的重要组成部分。ANSYS软件是目前世界范围内增长最快的计算机辅助工程（CAE）软件，能与多数计算机辅助设计软件接口，实现数据的共享和交换。本文主要分析平面刚架在均布荷载作用下模拟的有限元模型计算与手工计算之间的误差。 关键字：ANSYS软件有限元平面刚架 PIANE STEEL FRAME WITH ANSYS SIMULATION MODELING AND ERROR ANALYSIS ABSTRACT Finite element method (or finite element method) is the most widely used in modern engineering analysis of numerical calculation method. Because of its versatility and effectiveness, attaches great importance to by the engineering and technology. Along with the rapid development of computer science and technology, has now become a computer aided design and computer aided manufacturing is an important part .At present,the software of ANSY is the fastest growing computer aided engineering (CAE) software on the world, interfacing with the majority of computer aided design software, realizing the sharing and exchange of data. This paper mainly analyzes the model of planar frame software of ANSYS. KEYWARDS:software of ANSYS，finite element，planar frame
1．下列情况中，属于正常使用极限状态的情况是 【 D 】 A 强度破坏 B 丧失稳定 C 连接破坏 D 动荷载作用下过大的振动 2．钢材作为设计依据的强度指标是 【 C 】 A 比例极限f p B 弹性极限f e C 屈服强度f y D 极限强度f u 3．需要进行疲劳计算条件是：直接承受动力荷载重复作用的应力循环次数 n 大于或等于 【 A 】 A 5×104 B 2×104 C 5×105 D 5×106 4．焊接部位的应力幅计算公式为 【 B 】 A max min 0.7σσσ?=- B max min σσσ?=- C max min 0.7σσσ?=- D max min σσσ?=+ 5．应力循环特征值（应力比）ρ=σmin /σmax 将影响钢材的疲劳强度。在其它条件完全相同 情况下，下列疲劳强度最低的是 【 A 】 A 对称循环ρ=-1 B 应力循环特征值ρ=+1 C 脉冲循环ρ=0 D 以压为主的应力循环 6．与侧焊缝相比，端焊缝的 【 B 】 A 疲劳强度更高 B 静力强度更高 C 塑性更好 D 韧性更好 7．钢材的屈强比是指 【 C 】 A 比例极限与极限强度的比值 B 弹性极限与极限强度的比值 C 屈服强度与极限强度的比值 D 极限强度与比例极限的比值. 8．钢材因反复荷载作用而发生的破坏称为 【 B 】 A 塑性破坏 B 疲劳破坏 C 脆性断裂 D 反复破坏. 9．规范规定：侧焊缝的计算长度不超过60 h f ，这是因为侧焊缝过长 【 C 】 A 不经济 B 弧坑处应力集中相互影响大 C 计算结果不可靠 D 不便于施工 10．下列施焊方位中，操作最困难、焊缝质量最不容易保证的施焊方位是 【 D 】 A 平焊 B 立焊 C 横焊 D 仰焊 11．有一由两不等肢角钢短肢连接组成的T 形截面轴心受力构件，与节点板焊接连接，则肢 背、肢尖内力分配系数1k 、2k 为 【 A 】 A 25.0,75.021==k k B 30.0,70.021==k k C 35.0,65.021==k k D 35.0,75.021==k k 12．轴心受力构件用侧焊缝连接，侧焊缝有效截面上的剪应力沿焊缝长度方向的分布是 【 A 】 A.两头大中间小 B. 两头小中间大 C.均匀分布 D.直线分布 . 13．焊接残余应力不影响钢构件的 【 B 】
1、建筑体系 1-1、门式刚架体系 1-1-1、基本构件图 1-1-2、说明 力学原理 门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。为保证纵向稳定，设置柱间支撑和屋面支撑。 刚架 刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。 支撑、系杆 刚性支撑采用热轧型钢制作，一般为角钢。柔性支撑为圆钢。系杆为受
压圆钢管，与支撑组成受力封闭体系。 屋面檩条、墙梁 一般为C型钢、Z型钢。承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。 1-1-3、门式刚架的基本形式 a.典型门式刚架 b.带吊车的门式刚架 c.带局部二层的门式刚架
1-1-4、基本节点 a.柱脚节点 铰接柱脚刚接柱脚一刚接柱脚二b.梁、柱节点
柱头节点一柱头节点二梁间连接节点 吊车梁牛腿节点抗风柱连接节点 ■局部二层节点参照多层框架体系。 1-1-5、刚架衍生形式 a.单坡单跨 b.山墙刚架 c.连跨多屋脊 d.连跨单屋脊 e.单坡连跨
■吊车和局部二层可在衍生形式刚架中布置。 ■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。
1-2、多层框架体系 1-2-1、框架图示 1-2-2、说明 力学模型 a.纯刚接框架：纵横两个方向均采用刚接的框架。 b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。 c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。 d.有时为保证足够的刚度，在刚接框架中亦设置支撑。 框架柱 框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。所有上部结构的力都通过框架柱传递给基础。 框架梁 框架梁一般采用H型截面。楼盖和屋盖上的力通过框架梁传递给框架柱。
钢结构节点图 Document number：PBGCG-0857-BTDO-0089-PTT1998
门式刚架横梁与立柱连接节点，可采用端板竖放、平放和斜放三种形式（图、b 、c ）。斜梁与刚架柱连接节点的受拉侧，宜采用端板外伸式，与斜梁端板连接的柱的翼缘部位应与端板等厚度；斜梁拼接时宜使端板与构件外边缘垂直 （图），应采用外伸式连接，并使翼缘内外螺栓群中心与翼缘中心重合或接近。 屋面梁与摇摆柱连接节点应设计成铰接节点，采用端板横放的顶接连接方式（图）。 屋面梁与混凝土柱采用锚栓连接（图），该连接节点应为铰接节点，锚栓及底板设计同铰接柱脚。 吊车梁承受动力荷载，其构造和连接节点须满足以下规定： 4 吊车梁与制动梁的连接，可采用高强度摩擦型螺栓连接或焊接。吊车梁与刚架上柱的 (a) 端板竖放 (b)端板平放 (c)端板斜放 (d)斜梁拼接 图 刚架连接节点 图 屋面梁和混凝土柱连接节点 (a) (b) (a) (b) (c) 图 屋面梁和摇摆柱连接节点
连接处宜设长圆孔（图）；吊车梁与牛腿处垫板采用焊接连接（图）；吊车梁之间应采用高强螺栓连接。 用于支承吊车梁的牛腿可做成等截面，当也可做成变截面（图）；柱在牛腿上下翼缘的相应位置处应设置横向加劲肋；为保证传力均匀，在牛腿上翼缘吊车梁支座处应设置垫板，垫板与牛腿上翼缘连接采用围焊；为避免较大的局部承压应力，在吊车梁支座对应的牛腿腹板处应设置横向加劲肋。 牛腿与柱连接处承受剪力V 和弯矩 GB50017 在设有夹层的结构中，夹层梁与柱可采用刚接，也可采用铰接（图）。当采用刚接连接时，夹层梁翼缘与柱翼缘应采用全熔透焊接，而腹板可采用高强螺栓与柱 图 吊车梁连接节点 (a) 吊车梁与上柱连接 (b) 吊车梁与牛腿连接 图 牛腿节点 (a)等截面牛腿 (b)变截面牛腿
有限元上机分析报告 学院：机械工程 专业及班级：机械设计及其自动化08级7班姓名：王浩煜 学号：20082798 题目编号： 2
1.题目概况 1.1 结构组成和基本数据 结构：该结构为一个六根杆组成的桁架结构，其中四根杆组成了直径为800cm的正方形，其他两根杆的两节点为四边形的四个角。 材料：该六根杆截面面积均为100cm2，材料均为Q235，弹性模量为200GPa，对于直径或厚度大于100mm的截面其强度设计值为190Mpa。 载荷：结构的左上和左下角被铰接固定，限制了其在平面内x和y方向的位移，右上角受到大小为2000KN的集中载荷。 结构的整体状况如下图所示： 1.2 分析任务 该分析的任务是对该结构的静强度进行校核分析以验算该结构否满足强度要求。 2.模型建立 2.1 物理模型简化及其分析 由于该结构为桁架结构，故认为每根杆件只会沿着轴线进行拉压，而不会发
生弯曲和扭转等变形。结构中每根杆为铰接连接，有集中载荷作用于最上方的杆和最右方杆的铰接点。 2.2单元选择及其分析 由于该结构的杆可以认为是只受拉压的杆件，故可以使用LINK180单元，该单元是有着广泛工程应用的杆单元，它可以用来模拟桁架、缆索、连杆、弹簧等等。这种三维杆单元是杆轴方向的拉压单元，每个节点具有三个自由度：沿节点坐标系X、Y、Z方向的平动。就像铰接结构一样，不承受弯矩。输入的数据有：两个节点、横截面面积（AREA）、单位长度的质量(ADDMAS)及材料属性。输出有：单元节点位移、节点的应力应变等等。由此可见，LINK180单元适用于该结构的分析。 3.3 模型建立及网格划分 （1）启动Ansys软件，选择Preferences→Structural，即将其他非结构菜单过滤掉。 （2）选择单元类型：选择Preprocessor→Element Type→Add/Edit/Delete→Add，在出现的对话框中选择Link→3d finit stn 180，即LINK180，点击“OK”
一、基本资料 1.课程设计题目 某车间梯形钢屋架结构设计 2.设计资料 1、车间柱网布置图（L ×240m ），柱距6m 。 2、屋架支承于钢筋混凝土柱顶（砼等级为C20），采用梯形钢屋架。 3、屋面采用1.5×6m 的预应力钢筋混凝土大型屋面板（屋面板不考虑作为 支撑用）。 3.设计要求 1)屋架自重＝（120+11L ）N/m2； 2)屋面基本荷载表： 2. 依檐口高度：III ：H 0=2.0m 3. 屋架坡度i ：1/11 4. 厂房跨度L=24m 二、屋架形式、尺寸、材料选择及支撑布置 本题为无檩屋盖方案，i=1/11，采用梯形屋架。屋架计算跨度为L 0=L-300=23700mm ，端部高度取H 0=2000mm ，中部高度取H=3100mm,屋架杆件几何长度见附图1（跨中起拱按L/500考虑）。根据计算温度和荷载性质，钢材选用Q235-B 。焊条采用E43型，手工焊。根据车间长度、屋架跨度和荷载情况，设置上、下、弦横向水平支撑、垂直支撑和系杆。 屋架支撑布置如图：
符号说明：SC ：上弦支撑； XC ：下弦支撑； CC ：垂直支撑 GG ：刚性系杆； LG ：柔性系杆 桁架及桁架上弦支撑布置 桁架及桁架下弦支撑布置 垂直支撑 1-1 垂直支撑 2-2
三、荷载和内力计算 1、荷载计算： 恒荷载 预应力混凝土大型屋面板（含灌缝） 1.4KN/m 2 防水层 0.35 KN/m 2 找平层（20mm 厚） 0.4KN/m 2 支撑重量 0.38 KN/m 2 管道自重 0.1KN/m 2 保温层（8cm 厚） 0.5KN/m 2 恒载总和 3.13KN/m 2 活荷载 活荷载 0.5KN/m 2 积灰荷载 0.6KN/m 2 荷载总和 1.1KN/m 2 2、荷载组合： 永久荷载荷载分项系数：G γ=1.2:；屋面荷载荷载分项系数1Q γ=1.4；组合系数：1ψ=0.7；积灰荷载分项系数：2Q γ=1.4，2ψ=0.9 1）节点荷载设计值 d F =（3.13×1.2+1.4×0.5+1.4×0.9×0.6）×1.5×6=46.9KN 2）考虑以下三种荷载组合 （1）全跨永久荷载+全跨可变荷载（按永久荷载效应控制的组合） 全跨节点荷载设计值： F =（3.13×1.2+1.10×1.4）×1.5×6=47.66KN （2）全跨永久荷载+半跨可变荷载 全跨节点永久荷载 1F =3.13×1.5×6×1.2=33.80KN 半跨可变荷载： 2F =1.10×1.5×6×1.4=13.86KN （3）全跨屋架包括支撑自重+半跨屋面板自重+半跨屋面活荷载 全跨节点屋架自重设计值： 3F =0.38×1.2×1.5×6==4.10KN 半跨节点屋面板自重及活荷载设计值： 4F =（1.4×1.35+0.5×1.4）×1.5×6=23.31KN 四、内力计算
钢结构设计计算书 姓名： 班级： 学号： 指导教师：
一、设计资料： 1.结构形式: 某厂房总长度108m，跨度为24m，纵向柱距6m，厂房建筑采用封闭结合。采用钢筋混凝土柱,梯形钢屋架，柱的混凝土强度等级为C30，上柱截面400mm×400mm，屋面坡度i=1/10。地区计算温度高于-200C，无侵蚀性介质，地震设防烈度为8度，屋架下弦标高为18m；厂房内桥式吊车为2台50/10t（中级工作制），锻锤为2台5t。 2. 屋架形式及荷载:屋架形式、几何尺寸及内力系数（节点荷载P=1.0作用下杆件的内力）如附图所示。屋架采用的钢材为Q345A钢，焊条为E50型。 3.屋盖结构及荷载标准值（水平投影面计） 无檩体系：采用1.5×6.0m预应力混凝土屋面板，屋架铰支于钢筋混凝土柱上。 荷载： ①屋架及支撑自重：按经验公式q=0.12+0.011L，L为屋架跨度，以m为单位，q为屋架及支撑自 重，以可kN/m2为单位； ②屋面活荷载：施工活荷载标准值为0.7kN/m2，雪荷载的基本雪压标准值为S0=0.35kN/m2，施工 活荷载与雪荷载不同时考虑，而是取两者的较大值。 积灰荷载标准值：0.5kN/m2。 ③屋面各构造层的荷载标准值： 三毡四油（上铺绿豆砂）防水层 0.40kN/m2 水泥砂浆找平层 0.50kN/m2 保温层 0.80kN/m2 一毡二油隔气层 0.05kN/m2 水泥砂浆找平层 0.40kN/m2 预应力混凝土屋面板 1.50kN/m2 ④桁架计算跨度： 02420.1523.7 l=-?=m
跨中及端部高度： 桁架的中间高度： 3.490 h=m 在23.7m的两端高度： 02.005 h=m 在30m轴线处的端部高度： 01.990 h=m 桁架跨中起拱50mm 二、结构形式与布置图： 桁架形式及几何尺寸如图1所示： 图1 桁架形式及几何尺寸桁架支撑布置图如图2所示：
实例：2D四杆桁架结构的有限元分析 学习有限元方法的一个最佳途径，就是在充分掌握基本概念的基础上亲自编写有限元分析程序，这就需要一个良好的编程环境或平台。MATLAB软件就是这样一个平台，它以功能强大、编程逻辑直观、使用方便见长。将提供有限元分析中主要单元完整的MATLAB程序，并给出详细的说明。 1D杆单元的有限元分析MATLAB程序(Bar1D2Node) 最简单的线性杆单元的程序应该包括单元刚度矩阵、单元组装、单元应力等几个基本计算程序。下面给出编写的线性杆单元的四个MATLAB函数。 Bar1D2Node _Stiffness(E,A,L) 该函数计算单元的刚度矩阵，输入弹性模量E，横截面积A和长度L，输出单元刚度矩阵k(2×2)。 Bar1D2Node _Assembly(KK,k,i,j) 该函数进行单元刚度矩阵的组装，输入单元刚度矩阵k，单元的节点编号i、j，输出整体刚度矩阵KK。 Bar1D2Node _Stress(k,u,A) 该函数计算单元的应力，输入单元刚度矩阵k、单元的位移列阵u(2×1)以及横截面积A计算单元应力矢量，输出单元应力stress。 Bar1D2Node_Force(k,u)
该函数计算单元节点力矢量，输入单元刚度矩阵k和单元的位移列阵u(2×1)，输出2×1的单元节点力矢量forces。 基于1D杆单元的有限元分析的基本公式，写出具体实现以上每个函数的MATLAB程序如下。 %%%%%%%%%%% Bar1D2Node %% begin %%%%%%%%% function k=Bar1D2Node_Stiffness(E, A, L) %该函数计算单元的刚度矩阵 %输入弹性模量E，横截面积A和长度L %输出单元刚度矩阵k(2×2) %--------------------------------------- k=[E*A/L -E*A/L; -E*A/L E*A/L]; %%%%%%%%%%%%%%%%%%%%%%%%%% function z=Bar1D2Node_Assembly(KK,k,i,j) %该函数进行单元刚度矩阵的组装 %输入单元刚度矩阵k，单元的节点编号i、j %输出整体刚度矩阵KK %----------------------------------- DOF(1)=i; DOF(2)=j; for n1=1:2 for n2=1:2 KK(DOF(n1), DOF(n2))= KK(DOF(n1), DOF(n2))+k(n1, n2); end
力09创新实践 桁架结构有限元分析 学号 20092715 班级力0901-2 姓名魏强 指导教师房学谦 完成日期 2012/6/26 桁架结构有限元分析 摘要

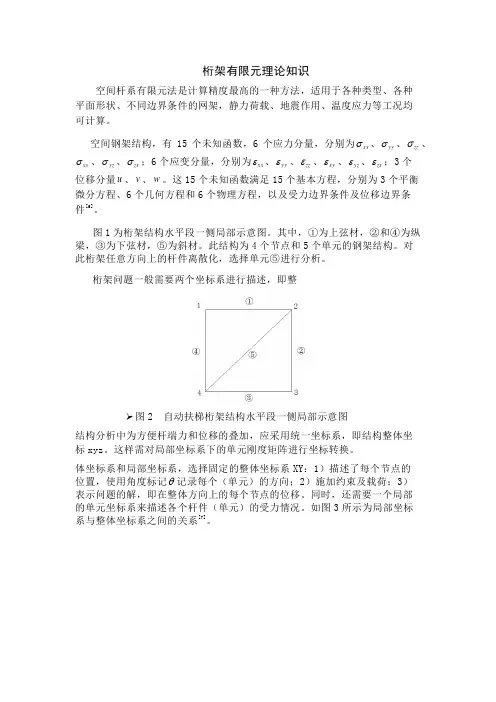

从系统物理概念和力学原理推导有限元计算格式的方法叫做直接刚度法。本文利用推导出得有限元计算格式，通过MATLAB软件进行矩阵运算，对5杆桁架结构进行了内力分析。利用对比的方法，对照多组荷载，分析其受力的情况，为实际问题提供参考。 关键词:有限元法、MATLAB、桁架结构、内力分析 一、引言 1.工程背景及重要性 桁架结构（Truss structure）中的桁架指的是桁架梁，是格构化的一种梁式结构。桁架结构常用于大跨度的厂房、展览馆、体育馆和桥梁等公共建筑中。由于大多用于建筑的屋盖结构，桁架通常也被称作屋架。 各杆件受力均以单向拉、压为主，通过对上下弦杆和腹杆的合理布置，可适应结构内部的弯矩和剪力分布。由于水平方向的拉、压内力实现了自身平衡，整个结构不对支座产生水平推力。结构布置灵活，应用范围非常广。桁架梁和实腹梁（即我们一般所见的梁）相比，在抗弯方面，由于将受拉与受压的截面集中布置在上下两端，增大了内力臂，使得以同样的材料用量，实现了更大的抗弯强度。在抗剪方面，通过合理布置腹杆，能够将剪力逐步传递给支座。这样无论是抗弯还是抗剪，桁架结构都能够使材料强度得到充分发挥，从而适用于各种跨度的建筑屋盖结构。更重要的意义还在于，它将横弯作用下的实腹梁内部复杂的应力状态转化为桁架杆件内简单的拉压应力状态，使我们能够直观地了解力的分布和传递，便于结构的变化和组合。 在建筑结构中，桁架结构是一种应用比较普遍的结构形式，在桥梁工程、大型建筑、船舶工程、港口机械等工程领域均有广泛应用。在我国桁架结构发展迅速且应用最为广泛，如屋架、网架结构等。为了增加建筑的表现力，近些年来管桁架结构得到了许多业主的青睐，在大量的屋面结构中采用。 2.目前问题的研究现状 目前在普遍刚桁架的结构设计中，工程中普遍采用的发放时按理想铰接模型进行计算，并很据计算出的杆件界面应力选择合适的杆件型号。计算桁架结构内力时，一般采用如下基本假定：（1）接单均为铰接；（2）杆件轴线平直相交于节点中心；（3）荷载作用线通过桁架的节点。对于平面桁架还要求所有杆件轴线及荷载作用线在同一平面内。 对于桁架结构的应力分析，在方法上，结构力学中有结点法和截面法，另外
1.摩擦型高强度螺栓工作机理是什么 答：依靠连接板件间的摩擦力来承受荷载，以板件间的摩擦力刚要被克服作为承载能力极限状态。 2.拉杆为什么要控制刚度如何验算拉杆允许长细比于什么有关 答：（1）防止由于长细比过大在运输、施工过程中产生较大的变形，同时因自重作用产生较大挠度，对承受动力荷载的构件还将产生较大的振幅（2）控制其长细比小于容许值。（3）允许长细比与构件类型的重要性、承受荷载的性质和截面的类型有关。 3.建筑结构用钢材必须具备哪些特点 答：强度高、塑性好、冲击韧性好，具有良好的加工性能，对于焊接结构需要有良好的可焊性。 4.我国钢结构设计规范梁的整体稳定验算中为什么要引入等效弯矩系数 答：以承受纯弯曲的压弯构件作为依据，并取βmx=，对其他压弯构件规范所取βmx值可称为等效弯矩系数，其他荷载形式等效于纯弯曲形式时引入的βmx值。 5.钢结构规范规定哪些情况下，可不验算梁的整体性 答：1.当梁上有铺板密铺在梁的受压翼缘上并与其牢固相连，能阻止梁受压翼缘的侧向位移； 2.当梁在跨中设有中间侧向支承，使梁的整体性稳定性临界弯矩高于或接近于梁的屈服弯矩，此时在验算了梁的抗弯刚度后也就不需要验算梁的整体性； 3.规范规定工字形截面（含H形钢）简支梁不需稳定性验算的最大长宽比的值； 4.规范规定当箱形截面尺寸满足高宽比不大于6且长宽比不超过95时，不验算稳定性。6.钢材有哪几项基本技术指标各项指标可以来衡量钢材那些方面的性能 答：（1）屈服强度、抗拉强度、弹模、伸长率、断面收缩率、冷弯性能、冲击韧性及可焊性。（2）屈服点反映强度指标；抗拉强度反映强度储备；弹模反映应力应变关系；伸长率、断面收缩率反映钢材塑性性能；冷弯试验评估钢材质量优劣；冲击韧性衡量钢材抵抗脆性破坏和动力荷载的能力，是强度和塑性的综合体现。 7.焊接残余应力对结构有什么影响 答：不影响构件静力强度；降低构件稳定承载力；降低结构的疲劳强度；降低结构的刚度；加速构件的脆性破坏；残余变形影响安装、正常使用。 8.焊接组合工字型压弯构件和受弯构件的腹板是否都存在失稳问题，若存在，梁结构中采 用什么措施保证其不失稳 答：（1）存在。（2）对于翼缘板可限制其宽厚比；对于腹板可配置加劲肋；考虑腹板的屈服后强度。
桁架和梁的有限元分析 第一节基本知识 一、桁架和粱的有限元分析概要 1．桁架杆系的有限元分析概要 桁架杆系系统的有限元分析问题是工程中晕常见的结构形式之一，常用在建筑的屋顶、机械的机架及各类空间网架结构等多种场合。 桁架结构的特点是，所有杆件仅承受轴向力，所有载荷集中作用于节点上。由于桁架结构具有自然离散的特点，因此可以将其每一根杆件视为一个单元，各杆件之间的交点视为一个节点。 2．梁的有限元分析概要 梁的有限元分析问题也是是工程中最常见的结构形式之一，常用在建筑、机械、汽车、工程机械、冶金等多种场合。 梁结构的特点是，梁的横截面均一致，可承受轴向、切向、弯矩等载荷。根据梁的特点，等截面的梁在进行有限元分析时，需要定义梁的截面形状和尺寸，用创建的直线代替梁，在划分网格结束后，可以显示其实际形状。 二、桁架和梁的常用单元 桁架和梁常用的单元类型和用途见表7-1。 通过对桁架和粱进行有限元分析，可得到其在各个方向的位移、应力并可得到应力、位移动画等结果。 第128页
第二节桁架的有限元分析实例案例1--2D桁架的有限元分析 问题 人字形屋架的几何尺寸如图7—1所示。杆件截面尺寸为0．01m^2，试进行静力分析，对人字形屋架进行静力分析，给出变形图和各点的位移及轴向力、轴力图。 条件 人字形屋架两端固定，弹性模量为2．0x10^11N/m^2，泊松比为0．3。 解题过程 制定分析方案。材料为弹性材料，结构静力分析，属21)桁架的静力分析问题，选用Link1单元。建立坐标系及各节点定义如图7-1所示，边界条件为1点和5点固定，6、7、8点各受1000N的力作用。 1．ANSYS分析开始准备工作 (1)清空数据库并开始一个新的分析选取Utility Menu>File>Clear&Start New，弹出Clears database and Start New对话框，单击OK按钮，弹出Verify对话框，单击OK按钮完成清空数据库。 (2)指定新的工作文件名指定工作文件名。选取Utility Menu>File>Change Jobname，弹出Change Jobname对话框，在Enter New Jobname项输入工作文件名，本例中输入的工作文件名为“2D-spar”，单击OK按钮完成工作文件名的定义。 (3)指定新的标题指定分析标题。选取Ufility Menu>File>Change Title，弹出ChangeTitle对话框，在Enter New Tifie项输入标题名，本例中输入“2D-spar problem'’为标题名，然后单击OK按钮完成分析标题的定义。 (4)重新刷新图形窗9 选取Utility Menu>Plot>Replot，定义的信息显示在图形窗口中。 (5)定义结构分析运行主菜单Main Menu>Preferences，出现偏好设置对话框，赋值分析模块为Structure结构分析，单击OK按钮完成分析类型的定义。 2．定义单元类型 运行主菜单Main Menu>Preprocessor>Element Type>Add／Edit／Delete命令，弹出Element Types对话框，单击Add按钮新建单元类型，弹出Library of Element Types对话框，先选择
