三1、多项选择题（A B C D E）交流调压电路，都可以看做是三个单相交流调压电路的组合。
A、三对反并联的晶闸管三相三线B、带中性线的三相四线C、三个双向晶闸管的三相三线D、负载接成三角形接法的三相三线E、晶闸管与负载接成内三角形接法的三相（B C）属半控型电力电子器材。
B、晶闸管C、双向晶闸管（C D）式是四变量A，B，C，D的最小项。
C、ABCD D、A/BCD（C D）属于集成运算放大器的非线性应用电路。
C、同相型滞回比较器D、反相型滞回比较器20/5 t起重机电气控制线路中的主钩电动机由（B C D E）来实现控制。
B、主令控制器C、交流保护控制柜D、配合磁力控制屏E、主钩制动电磁铁20/5 t起重机主钩既不能上升又不能下降的原因主要有（A B C）等。
A、欠电压继电器KV 线圈断路B、主令控制器零点连锁触点未闭合C、欠电压继电器自锁触点未接通555定时器中的电路结构包含（A B C E）等部分。
A、放电管B、电压比较器C、电阻分压器E、基本RS触发器B、外来一个负脉冲电路由稳态翻转到暂稳态C、暂稳态维持一段时间自动返回稳态D、外来一个正脉冲电路由稳态翻转到暂稳态C、提高脉冲前沿陡度CMOS电路具有（A B D）的优点。
A、输出的高电平是电源电压、低电平是0 B、门坎电平约为电源电压的1/2D、电源电压使用时较为灵活COMS非门在静态时，电路的一对管子V N和V P总是（C D）。
C、一个截止D、一个导通D触发器具有（A B C D）功能。
A BA、置0B、置1C、翻转D、保持FX2N的功能指令种类多、数量大、使用频繁，（C D E）为数据处理指令。
C、CMP D、ADD E、RORFX2N可编程控制器面板上的“BA TT . V”指示灯点亮，应采取（A E）措施。
A、更换后备电池E、检查后备电池电压FX2N可编程控制器面板上的“PROG . E”指示灯闪烁是（A B）。
A、编程语法错B、卡盒尚未初始化FX2N可编程控制器中的功能指令有（A B D）等100种应用指令。
维修电工高级工plc试题及答案维修电工高级工 PLC 试题及答案第一部分：理论试题1. PLC 是什么意思？它在工业控制中的作用是什么？答：PLC 是可编程逻辑控制器（Programmable Logic Controller）的缩写，它在工业控制中的作用是负责控制和监视各种自动化设备及生产过程。
2. 请解释以下 PLC 术语：a) 输入（Input）b) 输出（Output）c) 内部（Internal）d) 转接（Latch）e) 触发（Trigger）3. 列举常见的 PLC 输入/输出设备。
4. 在 PLC 编程中，什么是位（Bit）和字（Word）？5. 什么是 Ladder Diagram？请举一个例子进行说明。
6. PLC 与传统继电器控制的区别是什么？7. 什么是 PLC 的存储器类型？简要描述每种类型的作用和特点。
8. 在PLC 程序开发中，描述如何进行输入/输出的配置和变量声明。
9. 什么是 HMI？它在 PLC 控制系统中的作用是什么？10. 描述一个简单的 PLC 控制循环。
第二部分：实践试题1. 请根据以下要求，在 Ladder Diagram 中完成一个 PLC 程序：输入：I0-0、I0-1、I0-2输出：Q0-0、Q0-1要求：当 I0-0 和 I0-1 同时为高电平时，Q0-0 输出高电平；当 I0-0 和I0-2 同时为高电平时，Q0-1 输出高电平；其他情况下，输出低电平。
2. 在一个带有传感器和马达的自动化设备中，通过 PLC 控制实现如下功能：a) 当传感器 S1 检测到物体时，马达 M1 启动；b) 当传感器 S2 检测到物体时，马达 M1 停止；c) 当传感器 S3 检测到物体时，马达 M2 启动；d) 当传感器 S4 检测到物体时，马达 M2 停止。
编写一个 PLC 程序，实现上述功能。
第三部分：答案理论试题答案：1. PLC 的全称是 Programmable Logic Controller，它在工业控制中的作用是通过编程控制输入/输出设备，从而实现对自动化设备及生产过程的控制和监视。

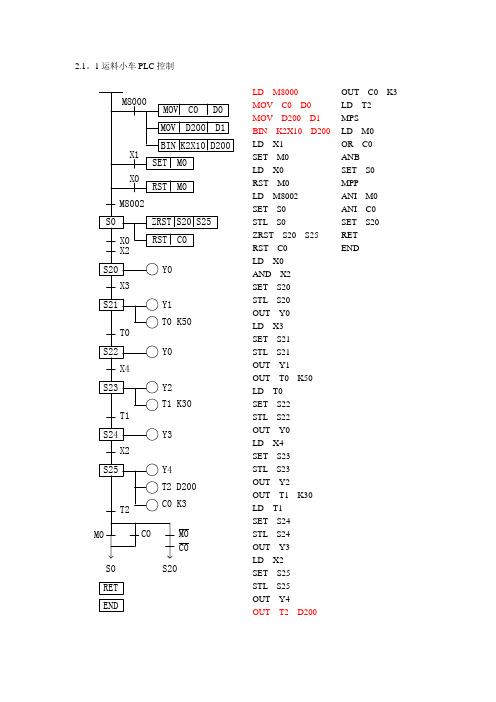

S0S20LD M8000 MOV C0 D0 MOV D200 D1 BIN K2X10 D200 LD X1 SET M0 LD X0 RST M0 LD M8002 SET S0 STL S0ZRST S20 S25 RST C0 LD X0 AND X2 SET S20 STL S20 OUT Y0 LD X3 SET S21 STL S21 OUT Y1OUT T0 K50 LD T0 SET S22 STL S22 OUT Y0 LD X4 SET S23 STL S23 OUT Y2OUT T1 K30 LD T1 SET S24 STL S24 OUT Y3 LD X2 SET S25 STL S25 OUT Y4OUT T2 D200OUT C0 K3 LD T2 MPS LD M0 OR C0 ANB SET S0 MPPANI M0 ANI C0 SET S20 RET ENDLD M8000 MOV C0 D0 BIN K1X10 D100 LD X1 SET M0 LD X0 RST M0 LD M8002 SET S0 STL S0ZRST S20 S30 RST C0 LD X0 AND X2 SET S20 STL S20 OUT Y0 OUT Y1 LD M0 SET S29 LDI M0 AND X3 SET S21 STL S21 OUT Y0 OUT Y1 OUT Y2 LD M0 SET S29 LDI M0 AND X4 SET S22 STL S22 OUT Y0OUT T0 K30 LD M0 SET S29 LDI M0 AND T0 SET S23 STL S23 OUT Y3 LD M0 SET S28 LDI M0 AND X5 SET S24 STL S24 OUT Y4 LD M0 SET S27 LDI M0 AND X6 SET S25 STL S25 OUT Y5OUT C0 D100 LD X2 ANI M0 MPSAND C0 SET S0 MPP ANI C0 SET S20 LDI X2 AND M0 SET S26 STL S26 OUT Y3 LD X6 SET S27 STL S27 OUT Y1 LD X5 SET S28 STL S28 OUT Y5 LD X4 SET S29 STL S29 OUT Y4 LD X2 SET S0 RET ENDS0S20LD M8000 MOV C0 D0BIN K1X14 D100 LD X11 SET M0 LD X10 RST M0 LD M8002 SET S0 STL S0ZRST S20 S30 RST C0 LD X4 AND X7 AND X10 ANI Y4 SET S20 STL S20 OUT Y0 LD X2 SET S21 STL S21 SET Y4 LD X3 SET S22 STL S22 OUT Y1 LD X4 SET S23 STL S23 OUT Y2 LD X5 SET S24 STL S24 LDI X0 OUT Y0 LD X2 SET S25 STL S25 RST Y4 LD X6 SET S26 STL S26 OUT Y1 LD X4 SET S27 STL S27 OUT Y3OUT C0 D100 LD X7 MPS LD M0 OR C0 ANB SET S0 MPP ANI C0 ANI M0 SET S20 RET ENDC0LD M8000MOV C0 D0MOV C1 D1BIN K1X10 D100LD X4SET M0LD X3RST M0LD M8002SET S0STL S0ZRST S20 S25ZRST C0 C1RST M10LD X3ANI Y0ANI Y1ANI Y2ANI Y3SET S20STL S20OUT Y0LD X1SET S21STL S21OUT Y1LD M10OUT Y0LD X0SET S22STL S22OUT Y2OUT T0 K30LD T0MPSAND M10SET S24MPPANI M10SET S23STL S23OUT Y3OUT Y2LD X1SET S24STL S24OUT Y3LDI M10OUT C0 D100LD M10OUT C1 D100LD X2MPSLD M0OR C1ANBSET S0MPPANI C1ANI M0MPSANI C0SET S20MPPAND C0SET S25STL S25SET M10LD M10SET S20RETENDS202。
济宁市国家职业资格技能鉴定（高级）维修电工理论试卷一、填空题（每空1分，共32分）1、PLC指令中，ORB是并联（或）电路块指令，ANB是串联（与）电路块指令。
2、为使晶闸管能够可靠地触发，要求触发脉冲具有一定的幅度和宽度，尤其是带感性负载时，脉冲具有一定有宽度更为重要。
3、变压器的损耗主要包括_____磁滞损耗_____和____涡流损耗_______两大类。
4、常用的电工测量方法有三种：直接测量法、比较测量和间接测量法。
5、电容器充放电时电容电流均按指数曲线变化。
电容器两端电压不能突变。
6、当单臂电桥平衡时比较臂的数值乘以比率臂的倍数就是被测电阻的阻值。
7、变压器空载电流的有功分量很小，而无功分量较大，所以变压器空载时，其功率因数很低。
8、RLC 串联电路中，当ωL<1/ωL时，电压滞后电流一个相位角，电路呈容性。
9、电桥的平衡条件__电桥对臂电阻的乘积相等________________ 。
10、电容滤波可使整流电路的输出电压提高，使二极管导通时间变短。
11、自动空气开关按保护形式分：电磁脱扣器式、热脱扣器式、电磁脱扣器式、 ____复合脱扣器式和无脱扣器式。
12、当加到二级管上的反向电压增大到一定数值时，反向电流会突然增大，该反向电压值被称为反相击穿电压，此现象被叫做反相击穿现象。
13、三相异步电动机的调速方法有三种：一是改变磁极对数p 调速；二是改变电源频率调速；三是改变转差率S 调速。
14、在闭合状态下，负载电阻变大，端电压变大。
15、描述磁场中，各点强弱和方向的物理量叫磁感应强度。
16、LC振荡电路振荡频率为 f=1/ 2∏√LC。
17、磁性材料按矫顽力的大小分为硬磁材料、软磁材料和特殊性能的磁性材料三大类。
18、三相异步电动机采用的电力制动方法有①反接制动②能耗制动③电容制动④在生发电制动、（回馈制动）。
19、常用的电刷可分为石墨电刷、电化石墨电刷、金属石墨电刷。
20、自励电动机可分为并励、串励和复励三种。

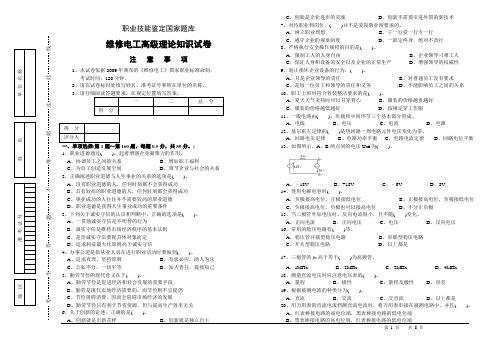

职业技能鉴定国家题库维修电工高级理论知识试卷注 意 事 项1、本试卷依据2009年颁布的《维修电工》国家职业标准命制， 考试时间：120分钟。
2、请在试卷标封处填写姓名、准考证号和所在单位的名称。
3一、单项选择(第1题～第160题，每题0.5分，共80分。
) 1、职业道德通过( )，起着增强企业凝聚力的作用。
A 、协调员工之间的关系B 、增加职工福利C 、为员工创造发展空间D 、调节企业与社会的关系 2、正确阐述职业道德与人生事业的关系的选项是( )。
A 、没有职业道德的人，任何时刻都不会获得成功 B 、具有较高的职业道德的人，任何时刻都会获得成功 C 、事业成功的人往往并不需要较高的职业道德 D 、职业道德是获得人生事业成功的重要条件3、下列关于诚实守信的认识和判断中，正确的选项是( )。
A 、一贯地诚实守信是不明智的行为B 、诚实守信是维持市场经济秩序的基本法则C 、是否诚实守信要视具体对象而定D 、追求利益最大化原则高于诚实守信4、办事公道是指从业人员在进行职业活动时要做到( )。
A 、追求真理，坚持原则B 、有求必应，助人为乐C 、公私不分，一切平等D 、知人善任，提拔知已 5、勤劳节俭的现代意义在于( )。
A 、勤劳节俭是促进经济和社会发展的重要手段B 、勤劳是现代市场经济需要的，而节俭则不宜提倡C 、节俭阻碍消费，因而会阻碍市场经济的发展D 、勤劳节俭只有利于节省资源，但与提高生产效率无关 6、关于创新的论述，正确的是( )。
C 、创新是企业进步的灵魂D 、创新不需要引进外国的新技术 7、对待职业和岗位，( )并不是爱岗敬业所要求的。
A 、树立职业理想B 、干一行爱一行专一行C 、遵守企业的规章制度D 、一职定终身，绝对不改行 8、严格执行安全操作规程的目的是( )。
A 、限制工人的人身自由B 、企业领导刁难工人C 、保证人身和设备的安全以及企业的正常生产D 、增强领导的权威性 9、制止损坏企业设备的行为，( )。
《维修电工》（三级）试题单试题代码：2.3.2试题名称：用PLC实现工件计件自动控制系统考生姓名：准考证号：考核时间：60min1、操作条件(1) 鉴定装置一台（需配置FX2N—48MR或以上规格的PLC,主令电器、指示灯、传感器或传感器信号模拟发生器等）(2) 计算机一台（须装有鉴定软件和三菱SWOPC-FXGP/WIN-C编程软件）(3) 鉴定装置专用连接电线若干根2、操作内容如仿真动画画面所示，根据控制要求和输入输出端口配置表来编制PLC控制程序。
控制要求：按下按钮SB1启动传送带1转动，传送带1上的器件经过检测传感器时，传感器发出一个器件的计数脉冲，并将器件传送到皮带2上的箱子里进行计数包装，包装分两类，当开关KO1=1时为大包装，计6只器件；KO1=0为小包装，计4 件器件，计数到达时，延时3秒钟，停止传送带1，同时启动传送带2，传送带2保持运行5秒后，再启动传送带1，重复以上计数过程，当中途按下了停止按钮SB2后，则本次包装结束就停止计数。
仿真动画输入设备输入端口编号接鉴定装置对应端口传感器1 X00 计算机和PLC自动连接启动按钮SB1 X01 SB1停止按钮SB2 X02 SB2 开关K01 X03 SB9输出设备输出端口编号接鉴定装置对应端口传输带1 Y00传输带2 Y01（软件未升级前，暂时先按表中地址执行）(1) 根据控制要求画出控制流程图；(2) 写出梯形图程序或语句表（考生自选其一）；(3) 使用计算机软件进行程序输入；(4) 下载程序并进行调试；3、操作要求(1) 画出正确的控制流程图；(2) 写出梯形图程序或语句程序（考生自选其一）；(3) 会使用计算机软件进行程序输入；(4) 在鉴定装置上接线，用计算机软件模拟仿真进行调试；(5) 未经允许擅自通电，造成设备损坏者该项目零分；。
1、（反电枢）可逆电路由于电枢回路电感小，适应于要求频繁启动而过渡过程短的生产机械，如可逆轧钢机，龙门刨等。
2、三相桥式电路平均逆电压Ud=（-2.34U2cosβ）。
3、可编程序控制器采用大规模集成电路构成的（微处理器）和存储器组成逻辑部分。
4、下列说法中，不符合语言规范具体要求（D）A、语感自然，不呆板B、用尊称，不用忌语C、语可适中，不快不慢D、多使用幽默语言，调节气氛5、JWK系列经济型数控机床通电试车不包括（直流电源检查）内容6、机床电器大修是工作量最大的一种计划修理。
大修时，将对电气系统的（全部或大部分）元器件进行解体、修理、更换和调整，从而全面消除机床存在的隐患、缺陷，恢复电气系统达到所规定的性能和精度。
7、如图所示，不计电压表和电流表的内阻对电路的影响，开关接1时，电压表的读数（0V）。
8、调整时，工作台上应装有（50%）以上的额定负载进行工作台自动交换运行。
9、（感性负载）之前并联一个二极管，保证了晶闸管的正常工作。
10、经过静态硬化处理后，设备就可以在（半高压、小功率）下工作几个小时11、在F-20系列可编程控制器辅助继电器，每8个辅助继电器构成一个（移位寄存器）12、在语法检查键操作时（1）用于语法检查。
13、岗位的质量要求，通常包括操作程序，（工作内容），工艺规程，参数控制等。
14、（直流电动机可逆调速）属于有源逆变。
15、编码键盘由硬件逻辑自动提供与被按键对应的（AS CⅡ）码或其它编码，使用十分方便，但接口较复杂。
16、职业道德是人的事业成功的（重要保证）。
17、检查机床回零开关是否正常，运行有无爬行情况。
各轴运动极限的（软件限位和硬件限位）是否起作用。
18、根据液压控制梯形图下列指令正确的是（C）19、低频大功率三极管（NPN型锗材料）用（3DD）表示。
20、JWK型经济型数控机床接通电源时首先检查（轴流风机）运行情况。
21、与环境污染相近的概念是（生态破坏）。
22、允许尺寸的变动量叫公差。
三级电工plc试题及答案PLC（Programmable Logic Controller）即可编程逻辑控制器，是一种专用于自动化控制领域中的现场数字计算机。
它广泛应用于工业控制系统中，具有高可靠性、可编程性强、易于维护等特点。
对于三级电工来说，熟练掌握PLC的操作和应用是非常重要的。
下面我将为大家提供一些三级电工PLC试题及答案，希望能对大家的学习和备考有所帮助。
1. PLC的英文全称是什么？答案：PLC的英文全称是Programmable Logic Controller。
2. PLC是用来做什么的？答案：PLC是用来控制工业自动化系统中的机械设备和生产过程的数字计算机。
3. PLC的工作原理是什么？答案：PLC的工作原理是通过输入模块采集外部输入信号，经过中央处理器的处理和分析，然后再通过输出模块控制外部执行器输出信号。
4. PLC的输入和输出分别有哪些类型？答案：PLC的输入有开关量输入和模拟量输入两种类型；输出有开关量输出和模拟量输出两种类型。
5. 请简述PLC的编程语言有哪些？答案：PLC的编程语言主要有指令列表（Ladder Diagram）、逻辑图表（Boolean）、功能图表（Function Block Diagram）和结构化文本（Structured Text）等。
6. 请简述PLC的工作步骤。
答案：PLC的工作步骤主要包括输入信号采集、处理和分析、执行输出信号控制三个过程。
7. PLC的硬件组成主要包括哪些部分？答案：PLC的硬件组成主要包括中央处理器（CPU）、输入模块、输出模块和通信模块等。
8. 请简述PLC程序的执行顺序。
答案：PLC程序的执行顺序是从程序的开始到结束，依次扫描运行，然后再进行下一次的扫描运行。
9. 简述PLC在工业自动化中的应用。
答案：PLC在工业自动化中广泛应用于生产线控制、过程控制、机械控制、建筑物自动化等领域。
10. 请列举几个PLC的优点。
1、（反电枢）可逆电路由于电枢回路电感小，适应于要求频繁启动而过渡过程短的生产机械，如可逆轧钢机，龙门刨等。
2、三相桥式电路平均逆电压Ud=（-2.34U2cosβ）。
3、可编程序控制器采用大规模集成电路构成的（微处理器）和存储器组成逻辑部分。
4、下列说法中，不符合语言规范具体要求（D）A、语感自然，不呆板B、用尊称，不用忌语C、语可适中，不快不慢D、多使用幽默语言，调节气氛5、JWK系列经济型数控机床通电试车不包括（直流电源检查）内容6、机床电器大修是工作量最大的一种计划修理。
大修时，将对电气系统的（全部或大部分）元器件进行解体、修理、更换和调整，从而全面消除机床存在的隐患、缺陷，恢复电气系统达到所规定的性能和精度。
7、如图所示，不计电压表和电流表的内阻对电路的影响，开关接1时，电压表的读数（0V）。
8、调整时，工作台上应装有（50%）以上的额定负载进行工作台自动交换运行。
9、（感性负载）之前并联一个二极管，保证了晶闸管的正常工作。
10、经过静态硬化处理后，设备就可以在（半高压、小功率）下工作几个小时11、在F-20系列可编程控制器辅助继电器，每8个辅助继电器构成一个（移位寄存器）12、在语法检查键操作时（1）用于语法检查。
13、岗位的质量要求，通常包括操作程序，（工作内容），工艺规程，参数控制等。
14、（直流电动机可逆调速）属于有源逆变。
15、编码键盘由硬件逻辑自动提供与被按键对应的（AS CⅡ）码或其它编码，使用十分方便，但接口较复杂。
16、职业道德是人的事业成功的（重要保证）。
17、检查机床回零开关是否正常，运行有无爬行情况。
各轴运动极限的（软件限位和硬件限位）是否起作用。
18、根据液压控制梯形图下列指令正确的是（C）19、低频大功率三极管（NPN型锗材料）用（3DD）表示。
20、JWK型经济型数控机床接通电源时首先检查（轴流风机）运行情况。
21、与环境污染相近的概念是（生态破坏）。
22、允许尺寸的变动量叫公差。
维修电工（三级）技能鉴定试题单试题代码：4.1.1试题名称：运料小车PLC控制鉴定时限：60min1、操作条件：（1）装有FX2N—48MR带有模拟输入开关及按钮和输出指示灯的考核箱（2）装有三菱编程软件（SWOPC-FXGP/WINC-C）的电脑一台。
（3）电脑中配有调试用仿真动画程序。
2、操作内容：其中启动按钮SB1用来开启运料小车，停止按钮SB2用来手动停止运料小车。
按SB1小车从原点起动， KM1接触器吸合使小车向前运行直到碰SQ2开关停， KM2接触器吸合使甲料斗装料5秒，然后小车继续向前运行直到碰SQ3开关停，此时KM3接触器吸合使乙料斗装料3秒，随后KM4接触器吸合小车返回原点直到碰SQ1开关停止，KM5接触器吸合使小车卸料 5秒后完成一次循环。
控制要求：按了启动按纽后小车连续作3次循环后自动停止，中途按停止按钮SB2则小车完成一次循环后才能停止；输入输出端口配置输入设备输入端口编号接考核箱对应端口启动按钮SB1X00SB1停止按钮SB2X01SB2开关SQ1X02电脑和PLC自动连接开关SQ2X03电脑和PLC自动连接开关SQ3X04电脑和PLC自动连接输出设备输出端口编号接考核箱对应端口向前接触器KM1Y00甲卸料接触器KM2Y01乙卸料接触器KM3Y02向后接触器KM4Y03车卸料接触器KM5Y043、操作要求：（1）按工艺要求画出控制流程图或状态转移图；（2）写出梯形图程序或语句程序（考生自选其一）；（3）用FX2N系列PLC计算机软件进行程序输入；（4）在考核箱上接线，用电脑软件模拟仿真进行调试；（5）按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分。
在规定的时间内不得延时；维修电工（三级）技能鉴定试题单试题代码：4.1.2试题名称：机械滑台PLC控制鉴定时限：60min4、操作条件：（1）装有FX2N—48MR带有模拟输入开关及按钮和输出指示灯的考核箱（2）装有三菱编程软件（SWOPC-FXGP/WINC-C）的电脑一台。
维修电工（三级）技能鉴定试题单试题代码：4.1.1试题名称：运料小车PLC控制鉴定时限：60min1、操作条件：（1）装有FX2N—48MR带有模拟输入开关及按钮和输出指示灯的考核箱（2）装有三菱编程软件（SWOPC-FXGP/WINC-C）的电脑一台。
（3）电脑中配有调试用仿真动画程序。
2、操作内容：其中启动按钮SB1用来开启运料小车，停止按钮SB2用来手动停止运料小车。
按SB1小车从原点起动， KM1接触器吸合使小车向前运行直到碰SQ2开关停， KM2接触器吸合使甲料斗装料5秒，然后小车继续向前运行直到碰SQ3开关停，此时KM3接触器吸合使乙料斗装料3秒，随后KM4接触器吸合小车返回原点直到碰SQ1开关停止，KM5接触器吸合使小车卸料 5秒后完成一次循环。
控制要求：按了启动按纽后小车连续作3次循环后自动停止，中途按停止按钮SB2则小车完成一次循环后才能停止；输入输出端口配置3、操作要求：（1）按工艺要求画出控制流程图或状态转移图；（2）写出梯形图程序或语句程序（考生自选其一）；（3）用FX2N系列PLC计算机软件进行程序输入；（4）在考核箱上接线，用电脑软件模拟仿真进行调试；（5）按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分。
在规定的时间内不得延时；维修电工（三级）技能鉴定试题单试题代码：4.1.2试题名称：机械滑台PLC控制鉴定时限：60min4、操作条件：（1）装有FX2N—48MR带有模拟输入开关及按钮和输出指示灯的考核箱（2）装有三菱编程软件（SWOPC-FXGP/WINC-C）的电脑一台。
（3）电脑中配有调试用仿真动画程序。
5、操作内容：机械滑台上带有主轴动力头，在操作面板上装有起动按钮SB1、停止按钮SB2。
工艺流程如下：（１）、当工作台在原始位置时，按下循环启动按钮SB1，电磁阀YV1得电，工作台快进，同时由接触器KM1驱动的动力头电机M起动。
（２）、当工作台快进到达A点时，行程开关SI4压合，YV1、YV2得电，工作台由快进切换成工进，进行切削加工。
（３）、当工作台工进到达B点时，SI6动作，工进结束，YV1、YV2失电，同时工作台停留3秒钟，当时间到，YV3得电，工作台作横向退刀，同时主轴电机M停转。
（４）、当工作台到达C点时，行程开关SI5压合，此时YV3失电，横退结束，YV4得电，工作台作纵向退刀。
（５）、工作台退到D点碰到开关SI2，YV4失电，纵向退刀结束，YV5得电，工作台横向进给直到原点，压合开关SI1为止，此时YV5失电完成一次循环。
控制要求：按了启动按钮以后小车连续作3次循环后自动停止，中途按停止按钮SB2机械滑台立即停止运行，并按原路径返回，直到压合开关SI1才能停止；当再按启动按钮SB1，机械滑台重新计数运行。
输入输出端口配置6、操作要求：（1）按工艺要求画出控制流程图或状态转移图；（2）写出梯形图程序或语句程序（考生自选其一）；（3）用FX2N系列PLC计算机软件进行程序输入；（4）在考核箱上接线，用电脑软件模拟仿真进行调试；（5）按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分。
在规定的时间内不得延时；维修电工（三级）技能鉴定试题单试题代码：4.1.3试题名称：用PLC来控制机械手鉴定时限：60min7、操作条件：（1）装有FX2N—48MR带有模拟输入开关及按钮和输出指示灯的考核箱（2）装有三菱编程软件（SWOPC-FXGP/WINC-C）的电脑一台。
（3）电脑中配有调试用仿真动画程序。
8、操作内容：（1）机械手“取与放”搬运系统，定义原点为左上方所达到的极限位置，其左限位开关闭合，上限位开关闭合，机械手处于放松状态。
（2）搬运过程是机械手把工件从A处搬到B处。
（3）上升和下降，左移和右移均由电磁阀驱动气缸来实现。
（4）当工件处于B处上方准备下放时，为确保安全，用光电开关检测B处有无工件。
只有在B 处无工件时才能发出下放信号。
（5）机械手工作过程：启动机械手下降到A处位置→夹紧工件→夹住工件上升到顶端→机械手横向移动到右端，进行光电检测→下降到B处位置→机械手放松，把工件放到B处→机械手上升到顶端→机械手横向移动返回到左端原点处。
控制要求：按启动按钮SB1后，机械手连续作3次循环后自动停止，中途按停止按钮SB2机械手完成一次循环后才能停止；输入输出端口配置9、操作要求：（1）按工艺要求画出控制流程图或状态转移图；（2）写出梯形图程序或语句程序（考生自选其一）；（3）用FX2N系列PLC计算机软件进行程序输入；（4）在考核箱上接线，用电脑软件模拟仿真进行调试；（5）按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分。
在规定的时间内不得延时；维修电工（三级）技能鉴定试题单试题代码：4.1.4试题名称：用PLC来控制混料罐鉴定时限：60min10、操作条件：（1）装有FX2N—48MR带有模拟输入开关及按钮和输出指示灯的考核箱（2）装有三菱编程软件（SWOPC-FXGP/WINC-C）的电脑一台。
（3）电脑中配有调试用仿真动画程序。
11、操作内容：（１）、有一混料罐装有二个进料泵控制二种液料的进罐，装有一个出料泵控制混合料出罐，另有一个混料泵用于搅拌液料，罐体上装有三个液位检测开关SI1、SI4、SI6，分别送出罐内液位低、中、高的检测信号，罐内与检测开关对应处有一只装有磁钢的浮球作为液面指示器（浮球到达开关位置时开关吸合，离开时开关释放）。
见下图：在操作面板（见考核箱）设有一个混料配方选择开关SB9用于选择配方１或配方２。
设有一个起动按钮SB1，当按动SB1后，混料罐就按给定的工艺流程开始运行。
设有一个停止按钮SB2作为流程的停运开关。
（２）、混料罐的工艺流程初始状态所有泵均关闭进料泵1打开选配方1:进料泵1关, 进料 选配方2:进料泵1、2均开出料泵开、至中液位混料泵关泵1、2关，混料泵打开混料泵关、出料泵开 为止，此时出料泵失电完成一次循环。
控制要求：按了启动按纽以后混料罐连续循环，按停止按钮SB2混料罐立即停止；当再按启动按钮SB1，混料罐继续运行； 输入输出端口配置12、 操作要求：（1） 按工艺要求画出控制流程图或状态转移图； （2） 写出梯形图程序或语句程序（考生自选其一）；（3） 用FX2系列PLC 简易编程器或计算机软件进行程序输入； （4） 在考核箱上接线，用电脑软件模拟仿真进行调试；（5） 按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分。
在规定的时间内不得延时；按起动按钮SB1SI4中液位有信号SI6高液位有信号延时3秒到SI1低液位有信号维修电工（三级）技能鉴定试题单试题代码：4.2.1试题名称：用PLC来控制红绿灯运行鉴定时限：60min13、操作条件：（1）装有FX2N—48MR带有模拟输入开关及按钮和输出指示灯的考核箱（2）装有三菱编程软件（SWOPC-FXGP/WINC-C）的电脑一台。
（3）电脑中配有调试用仿真动画程序。
14、操作内容：设置一个启动开关SB1，当它接通时，信号灯控制系统开始工作，且先南北红灯亮，东西绿灯亮。
设置一个停止开关SB2。
工艺流程如下：（1）南北红灯亮并保持15秒，同时东西绿灯亮，但保持10秒，到10秒时东西绿灯闪亮3次（每周期1秒）后熄灭；继而东西黄灯亮，并保持2秒，到2秒后，东西黄灯熄灭，东西红灯亮，同时南北红灯熄灭和南北绿灯亮。
（2）东西红灯亮并保持10秒。
同时南北绿灯亮，但保持5秒，到5秒时南北绿灯闪亮3次（每周期1秒）后熄灭；继而南北黄灯亮，并保持2秒，到2秒后，南北黄灯熄灭，南北红灯亮，同时东西红灯熄灭和东西绿灯亮。
（3）上述过程作一次循环；当强制按钮SB3接通时，南北黄灯和东西黄灯同时亮，并不断闪亮（每周期2秒）；同时将控制台指示灯点亮并关闭信号灯控制系统。
控制台指示灯及强制闪烁的黄灯在下一次启动时熄灭。
控制要求：按启动按钮后，红绿灯连续循环，按停止按钮SB2红绿灯立即停止；当再按启动按钮SB1红绿灯重新运行；输入输出端口配置15、操作要求：（1）按工艺要求画出控制流程图或状态转移图；（2）写出梯形图程序或语句程序（考生自选其一）；（3）用FX2N系列PLC计算机软件进行程序输入；（4）在考核箱上接线，用电脑软件模拟仿真进行调试；（5）按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分。
在规定的时间内不得延时；维修电工（三级）技能鉴定试题单试题代码：4.2.2试题名称：用PLC来控制喷水池鉴定时限：60min16、操作条件：（1）装有FX2N—48MR带有模拟输入开关及按钮和输出指示灯的考核箱（2）装有三菱编程软件（SWOPC-FXGP/WINC-C）的电脑一台。
（3）电脑中配有调试用仿真动画程序。
17、操作内容：18、操作要求：（1）按工艺要求画出控制流程图或状态转移图；（2）写出梯形图程序或语句程序（考生自选其一）；（3）用FX2N系列PLC计算机软件进行程序输入；（4）在考核箱上接线，用电脑软件模拟仿真进行调试；（5）按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分。
在规定的时间内不得延时；维修电工（三级）技能鉴定试题单试题代码：4.2.3试题名称：用PLC来控制传送带的动作鉴定时限：60min19、操作条件：（1）装有FX2N—48MR带有模拟输入开关及按钮和输出指示灯的考核箱（2）装有三菱编程软件（SWOPC-FXGP/WINC-C）的电脑一台。
（3）电脑中配有调试用仿真动画程序。
20、操作内容：控制要求：（1）启动时，为了避免在后段运输皮带上造成物料堆积，要求以逆物料流动方向按一定时间间隔顺序启动，其启动顺序为：按启动按钮SB1,第二条输送带的电磁阀KM3吸合，延时3秒，第一条输送带的电磁阀KM2吸合，延时3秒，卸料斗的磁阀KM1吸合。
（2）停止时，卸料斗的磁阀KM1尚未吸合时，皮带KM2、KM3可立即停止，当卸料斗电磁阀KM1吸合时，为了使运输皮带上不残留物料，要求顺物料流动方向按一定时间间隔顺序停止，其停止顺序为：按SB2停止按钮，卸料斗的电磁阀KM1断开，延时6秒，第一条输送带的电磁阀KM2断开，此后再延时6秒，第二条输送带的电磁阀KM3断开。
（3）故障停止，在正常运转中，当第二条输送带的电机故障时，（热继电器FR2触点断电器FR1触点断开），卸料斗、第一条输送带同时停止，经6秒延时后，第二条输送带再停止。
输入输出端口配置：21、操作要求：（1）按工艺要求画出控制流程图或状态转移图；（2）写出梯形图程序或语句程序（考生自选其一）；（3）用FX2N系列PLC计算机软件进行程序输入；（4）在考核箱上接线，用电脑软件模拟仿真进行调试；（5）按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分。
