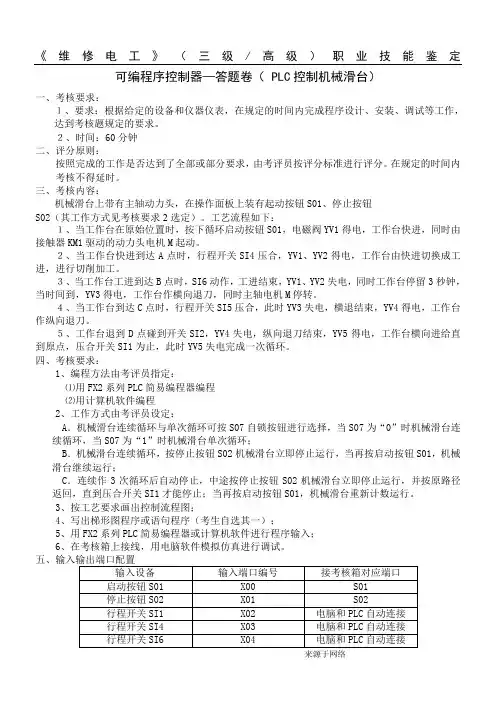

《维修电工》(三级/高级)职业技能鉴定
可编程序控制器—答题卷(3.4.03 PLC控制机械滑台)
一、考核要求:
1、要求:根据给定的设备和仪器仪表,在规定的时间内完成程序设计、安装、调试等工作,达到考核题规定的要求。
2、时间:60分钟
二、评分原则:
按照完成的工作是否达到了全部或部分要求,由考评员按评分标准进行评分。在规定的时间内考核不得延时。
三、考核内容:
机械滑台上带有主轴动力头,在操作面板上装有起动按钮S01、停止按钮
S02(其工作方式见考核要求2选定)。工艺流程如下:
1、当工作台在原始位置时,按下循环启动按钮S01,电磁阀YV1得电,工作台快进,同时由接触器KM1驱动的动力头电机M起动。
2、当工作台快进到达A点时,行程开关SI4压合,YV1、YV2得电,工作台由快进切换成工进,进行切削加工。
3、当工作台工进到达B点时,SI6动作,工进结束,YV1、YV2失电,同时工作台停留3秒钟,当时间到,YV3得电,工作台作横向退刀,同时主轴电机M停转。
4、当工作台到达C点时,行程开关SI5压合,此时YV3失电,横退结束,YV4得电,工作台作纵向退刀。
5、工作台退到D点碰到开关SI2,YV4失电,纵向退刀结束,YV5得电,工作台横向进给直到原点,压合开关SI1为止,此时YV5失电完成一次循环。
四、考核要求:
1、编程方法由考评员指定:
⑴用FX2系列PLC简易编程器编程
⑵用计算机软件编程
2、工作方式由考评员设定:
A.机械滑台连续循环与单次循环可按S07自锁按钮进行选择,当S07为“0”时机械滑台连续循环,当S07为“1”时机械滑台单次循环;
B.机械滑台连续循环,按停止按钮S02机械滑台立即停止运行,当再按启动按钮S01,机械滑台继续运行;
C.连续作3次循环后自动停止,中途按停止按钮S02机械滑台立即停止运行,并按原路径返回,直到压合开关SI1才能停止;当再按启动按钮S01,机械滑台重新计数运行。
3、按工艺要求画出控制流程图;
4、写出梯形图程序或语句程序(考生自选其一);
5、用FX2系列PLC简易编程器或计算机软件进行程序输入;
6、在考核箱上接线,用电脑软件模拟仿真进行调试。
《维修电工》(三级/高级)职业技能鉴定
可编程序控制器—答题卷(3.4.03 PLC控制机械滑台)
姓名准考证号考号考位________
考核时间∶至∶_______ 得分________
工作方式由考评员设定:
A.机械滑台连续循环与单次循环可按S07自锁按钮进行选择,当S07为“0”时机械滑台连续循环,当S07为“1”时机械滑台单次循环;
B.机械滑台连续循环,按停止按钮S02机械滑台立即停止运行,当再按启动按钮S01,机械滑台继续运行;
C.连续作3次循环后自动停止,中途按停止按钮S02机械滑台立即停止运行,并按原路径返回,直到压合开关SI1才能停止;当再按启动按钮S01,机械滑台重新计数运行。
1、按工艺要求画出控制流程图:
考号考位2、写出梯形图程序或语句程序(考生自选其一):
3、用FX2系列PLC简易编程器或计算机软件进行程序输入及调试。
4、书面说明:
⑴什么情况下允许双线圈输出?
⑵PLC机与继电控制系统之间有哪些差异?
《维修电工高级工》职业技能鉴定
可编程控制器—准备单(3.4.03)
鉴定站所场地、设备、工具、材料:
PLC机、编程器、计算机及软件、模拟台、连接导线、电工常用工具、万用表。
