2016年维修电工等级考评试题( 答案)三级

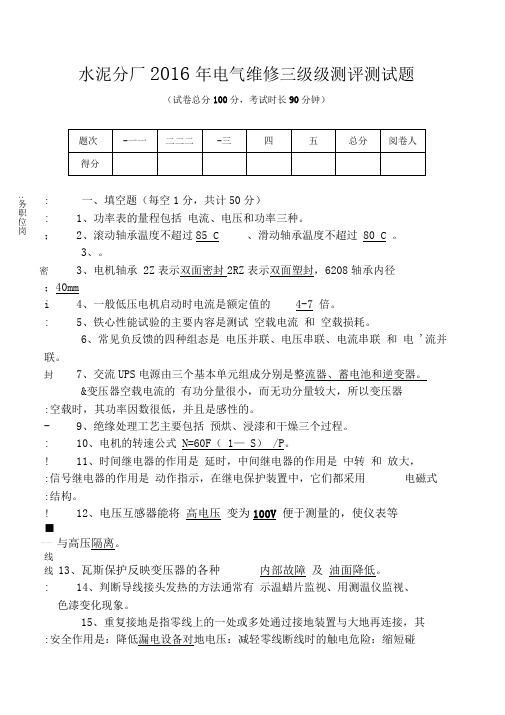

水泥分厂2016年电气维修三级级测评测试题（试卷总分100分，考试时长90分钟）: 一、填空题（每空1分，共计50分） : 1、功率表的量程包括 电流、电压和功率三种。

； 2、滚动轴承温度不超过85 C 、滑动轴承温度不超过 80 C 。

3、。

密 3、电机轴承 2Z 表示双面密封2RZ 表示双面塑封，6208轴承内径 ；40mmi 4、一般低压电机启动时电流是额定值的 4-7 倍。

:5、铁心性能试验的主要内容是测试 空载电流 和 空载损耗。

6、常见负反馈的四种组态是 电压并联、电压串联、电流串联 和 电 '流并联。

封7、交流UPS 电源由三个基本单元组成分别是整流器、蓄电池和逆变器。

&变压器空载电流的 有功分量很小，而无功分量较大，所以变压器 :空载时，其功率因数很低，并且是感性的。

- 9、绝缘处理工艺主要包括 预烘、浸漆和干燥三个过程。

: 10、电机的转速公式 N=60F （ 1— S ） /P 。

! 11、时间继电器的作用是 延时，中间继电器的作用是 中转 和 放大， :信号继电器的作用是 动作指示，在继电保护装置中，它们都采用 电磁式 :结构。

! 12、电压互感器能将 高电压 变为100V 便于测量的，使仪表等 ■-- 与高压隔离。

线线 13、瓦斯保护反映变压器的各种 内部故障 及 油面降低。

: 14、判断导线接头发热的方法通常有 示温蜡片监视、用测温仪监视、 色漆变化现象。

15、重复接地是指零线上的一处或多处通过接地装置与大地再连接，其 :安全作用是：降低漏电设备对地电压：减轻零线断线时的触电危险：缩短碰 :务职位岗；壳或接地短路持续时间；改善架空线路的防雷性能等。

: 16、安全色分为红色、黄色、蓝色、绿色。

分别表示禁止、警告、指令、提示。

17、电流保护的接线方式可分为三相星形接法、不完全星形接法、二相电流差三种。

18、电动机在运行时电压波动不得超过-5%—10%电压不平衡不得超过5%电流不平衡不得超过10%。

高级等级证书（三级）电工试题及答案1、高级等级证书〔三级〕电工试题及答案一、单项选择题〔共10题，共20分〕1.铁心线圈的匝数与其通过的电流乘积，通常称为〔〕。

A.磁通B.磁阻C.磁压D.磁通势2.下面的结论中,正确的选项是()。

A.空心励磁线圈所产生磁场和铁心励磁线圈所产生磁场的B—H 关系均为非线性B.空心励磁线圈所产生磁场和铁心励磁线圈所产生磁场的B—H关系均为线性C.空心励磁线圈所产生磁场的B—H关系为线性、铁心励磁线圈所产生磁场的B—H关系为非线性D.空心励磁线圈所产生磁场的B—H关系为非线性、铁心励磁线圈所产生磁场的B—H关系为线性3.RLC串联电路在f0时发生谐振，当频率2、增加到2f0时，电路性质呈〔〕。

A.电阻性B.电感性nC.电容性4.提高供电线路的功率因数，以下说法正确的选项是〔〕。

A.削减了用电设备中无用的无功功率B.可以节约电能C.削减了用电设备的有功功率，提高了电源设备的容量 D.可提高电源设备的利用率并减小输电线路中的功率损耗5.三相四线制中，中线的作用是〔〕。

A.保证三相负载对称B.保证三相功率对称C.保证三相电压对称D.保证三相电流对称6.中性线的作用就在于使星形连接的不对称负载的〔〕保持对称。

A.线电压B.相电压C.相电流D.线电流7.假如图1-31电路中伏特表内部线圈烧断，则〔〕。

A.安培3、表烧毁nB.电灯不亮C.电灯特殊亮D.以上状况都不发生8.假如图1-31电路中电灯灯丝被烧断，则〔〕。

A.安培表读数不变，伏特表读数为零B.伏特表读数不变，安培表读数为零C.安培表和伏特表的读数都不变9.图1-31中假如安培表被短接，则〔〕。

A.电灯不亮B.电灯将被烧C.不发生任何事故10.图1-31中安培表内阻极低，伏特表电压极高，电池内阻不计，假如伏特表被短接，则〔〕。

A.灯D将被烧毁B.灯D特殊亮C.安培表被烧二、推断题〔共20题，共20分〕n11.为了提高三相异步电动机起动转矩可使电源电压高于电机的额定电压，从而获得较好的起动4、性能。

1.1.1 X62W铣床电气控制线路断线故障表测绘区域断线号几选一正确答案（用万用表检测）区域一U11 2选1 KM1主触点与SA4之间断U11号线U12 1选1 SA4与FR1主触点之间断U12号线W12 1选1 SA4与FR1主触点之间断W12号线区域二2U 1选1 FR2主触点与端子X：7之间断2U号线U21 3选1 KM4主触点与KM5主触点之间断U21号线U22 1选1 KM5主触点与X：17之间断U22号线区域三10 5选1 端子X：26与端子X：63之间断10号线11 3选1 端子X：24与端子X：27之间断11号线12 6选1 SB3与SB4之间断12号线区域四17 4选2 端子X：56与KM3辅助31-32触点之间断17号线端子X：37与SA1-2之间断17号线21 3选1 端子X：35与SA1-1之间断21号线1.2.1 T68镗床电气控制线路断线故障表测绘区域断线号几选一正确答案（用万用表检测）区域一U11 3选1 KM1主触点与KM3主触点之间断U11号线或选KM2主触点与KM3主触点之间断U11号线W13 2选1 FR与KM4主触点之间断W13号线区域二 6 1选1 KA2辅助21-22触点与KA1线圈之间断6号线8 3选1 端子X：22与SB3之间断8号线9 1选1 KA1辅助21-22触点与KA2线圈之间断9号线区域三 4 7选1 端子X：23与SB4之间断10号线19 4选2 端子X：26与SB5之间断19号线端子X：52与端子X：26之间断19号线1.3.1 20/5T行车断线故障故障表测绘区域断线号几选一正确答案（用万用表检测）区域一1U 1选1 X：23与X：2之间断1U号线2U 2选1 X：33与X：6之间断2U号线W3 3选1 X：8与X：12之间断W3号线区域二 SA2 ,SA3不能够放在零位W45 1选1 X：27与X：43之间断W45号线W46 1选1 X：37与X：46之间断W46号线W52 1选1 KA0常闭触点1—2与KM线圈之间断W52号线区域三 2 3选1 X:63与KA5a 常闭触点之间断2号线11 2选1 KM9辅助触点31-32与KM2线圈之间断11号线15 2选1 X:70与KM5线圈之间断15号线17 1选1 X:71与KM6之间断17号线1.1.1 X62W铣床电气控制线路断线故障表测绘区域一 U11 U12 W12测绘区域二 2U U21 U22测绘区域三 10 11 12测绘区域四 17 211.1.1 X62W铣床电气控制线路器件故障表操作故障现象故障电器现象故障器件SA2 照明灯不亮TC24V SA3 冷却泵不工作KM6不得电FU2FR2TC110VSB3或SB4 主轴起动变点动KM1点动KM1主轴不能起动KM1不得电KM1线圈M1缺相KM1主触点U相SB3+SQ1 进给电机向左不工作KM4不得电SQ1-1 SB3+SQ3 进给电机向上、后不工作KM4不得电SQ3-1SB3+SQ2 SB3+SQ4 进给电机向右不工作进给电机向下、前不工作KM3不得电KM3线圈SB3+SQ4 进给电机向下、前不工作KM3不得电SQ4-1SB3+SQ2 进给电机向右不工作KM3不得电SQ2-11.2.1 T68镗床电气控制线路断线故障表测绘区域一 U11 W13测绘区域二 6 8 9测绘区域三 4 191.2.1 T68镗床电气控制线路器件故障表操作故障现象故障电器现象故障器件SA1 照明灯不亮TC24VSB2 主轴不能低速正转起动KA1不得电FR坏TC110VKA1无自锁KA1常开坏KM1不得电KM3常开坏KM1线圈KM4不得电KT常闭坏M1缺相FU1-3SB3 主轴不能低速反转起动KM3不得电KA2常开坏SB2+SQ 主轴不能高速正转起动KT不得电SQKT线圈SQ7 KM6不得电KM6线圈20/5T行车断线故障故障表测绘区域一 1U 2U W3测绘区域二 W45 W46 W52SA2 ,SA3不能够放在零位测绘区域三 2 11 15 171.3.1 20/5T行车故障表（器件故障）操作故障现象故障电器现象故障器件名称SA2 ,SA3, SA4放在零位按下 SB 行车6个方向均不能正常工作KV不得电FU3KM不得电SQCKM线圈KM无自锁KM43-44触点坏SA2小车向左小车向右正常向左开不出KM失电SQ1触点损坏SA2向小车右小车向左正常向右开不出KM失电SQ2触点损坏SA3大车向前大车向后正常向开前不出KM失电SQ3触点损坏SA3大车向后车大向前正常向后开不出KM失电SQ4触点损坏M3缺相运行大车电机缺相M3断相SA4主钩向上，向下主钩不能上下KV无自锁KV（43-44）触点损坏不能去除二级电阻KM5不得电KM5线圈SQa触点损坏X62W 万能铣床电气原理图(2)《维修电工》（三级）试题单试题代码：1.1.1试题名称：X62W铣床电气控制线路测绘、故障检查及排除考生姓名： 准考证号：考核时间：60min1、操作条件(1) X62W铣床电气控制鉴定装置一台，专用连接导线若干；(2) 电工常用工具、万用表一套。

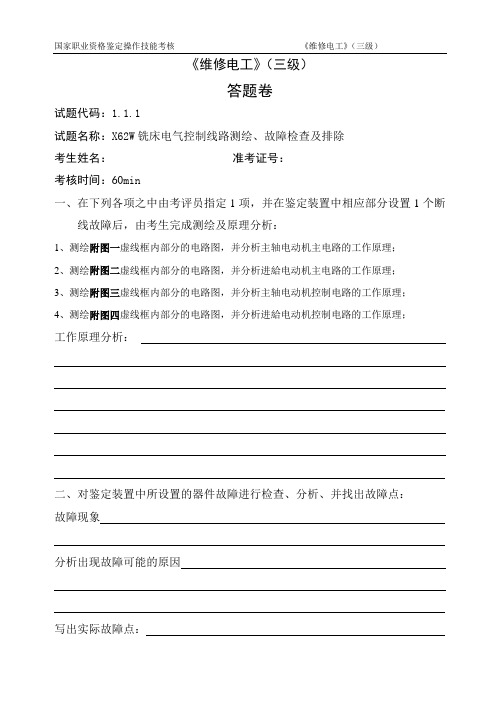

《维修电工》（三级）
答题卷
试题代码：1.1.1
试题名称：X62W铣床电气控制线路测绘、故障检查及排除
考生姓名：准考证号：
考核时间：60min
一、在下列各项之中由考评员指定1项，并在鉴定装置中相应部分设置1个断
线故障后，由考生完成测绘及原理分析：
1、测绘附图一虚线框内部分的电路图，并分析主轴电动机主电路的工作原理；
2、测绘附图二虚线框内部分的电路图，并分析进給电动机主电路的工作原理；
3、测绘附图三虚线框内部分的电路图，并分析主轴电动机控制电路的工作原理；
4、测绘附图四虚线框内部分的电路图，并分析进給电动机控制电路的工作原理；
工作原理分析：
二、对鉴定装置中所设置的器件故障进行检查、分析、并找出故障点：
故障现象
分析出现故障可能的原因
写出实际故障点：
测绘附图一虚线框内部分的电路图（包括与周边电路的连接线），并在其中标出断线故障所在位置：
测绘附图二虚线框内部分的电路图（包括与周边电路的连接线），并在其中标出断线故障所在位置：
测绘附图三虚线框内部分的电路图（包括与周边电路的连接线），并在其中标出断线故障所在位置：
测绘附图四虚线框内部分的电路图（包括与周边电路的连接线），并在其中标出断线故障所在位置：。

职业技能鉴定国家题库维修电工高级理论知识试卷注 意 事 项1、本试卷依据2009年颁布的《维修电工》国家职业标准命制， 考试时间：120分钟。

2、请在试卷标封处填写姓名、准考证号和所在单位的名称。

3一、单项选择(第1题～第160题，每题0.5分，共80分。

) 1、职业道德通过( )，起着增强企业凝聚力的作用。

A 、协调员工之间的关系B 、增加职工福利C 、为员工创造发展空间D 、调节企业与社会的关系 2、正确阐述职业道德与人生事业的关系的选项是( )。

A 、没有职业道德的人，任何时刻都不会获得成功 B 、具有较高的职业道德的人，任何时刻都会获得成功 C 、事业成功的人往往并不需要较高的职业道德 D 、职业道德是获得人生事业成功的重要条件3、下列关于诚实守信的认识和判断中，正确的选项是( )。

A 、一贯地诚实守信是不明智的行为B 、诚实守信是维持市场经济秩序的基本法则C 、是否诚实守信要视具体对象而定D 、追求利益最大化原则高于诚实守信4、办事公道是指从业人员在进行职业活动时要做到( )。

A 、追求真理，坚持原则B 、有求必应，助人为乐C 、公私不分，一切平等D 、知人善任，提拔知已 5、勤劳节俭的现代意义在于( )。

A 、勤劳节俭是促进经济和社会发展的重要手段B 、勤劳是现代市场经济需要的，而节俭则不宜提倡C 、节俭阻碍消费，因而会阻碍市场经济的发展D 、勤劳节俭只有利于节省资源，但与提高生产效率无关 6、关于创新的论述，正确的是( )。

C 、创新是企业进步的灵魂D 、创新不需要引进外国的新技术 7、对待职业和岗位，( )并不是爱岗敬业所要求的。

A 、树立职业理想B 、干一行爱一行专一行C 、遵守企业的规章制度D 、一职定终身，绝对不改行 8、严格执行安全操作规程的目的是( )。

A 、限制工人的人身自由B 、企业领导刁难工人C 、保证人身和设备的安全以及企业的正常生产D 、增强领导的权威性 9、制止损坏企业设备的行为，( )。

可编程序控制器—试题单1（ PLC控制运料小车）一、考核要求：１、要求：根据给定的设备和仪器仪表，在规定的时间内完成程序的设计、安装、调试等工作，达到考核题规定的要求。

２、时间：60分钟二、评分原则：按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分。

在规定的时间内考核不得延时。

三、考核内容：其中启动按钮S01用来开启运料小车，停止按钮S02用来手动停止运料小车（其工作方式见考核要求2选定）。

按S01小车从原点起动， KM1接触器吸合使小车向前运行直到碰SQ2开关停， KM2接触器吸合使甲料斗装料5秒，然后小车继续向前运行直到碰SQ3开关停，此时KM3接触器吸合使乙料斗装料3秒，随后KM4接触器吸合小车返回原点直到碰SQ1开关停止，KM5接触器吸合使小车卸料 5秒后完成一次循环。

可编程序控制器试题单2（红绿灯控制）一、考核要求：１、要求：根据给定的设备和仪器仪表，在规定的时间内完成设计、安装、调试等工作，达到考核题规定的要求。

２、时间：210分钟二、评分原则：按照完成的工作是否达到了全部或部分要求，由考评员按评分标准进行评分。

在规定的时间内考核不得延时。

三、考核内容：设置一个控制开关S01，当它接通时，信号灯控制系统开始工作，且先南北红灯亮，东西绿灯亮。

一个停止按钮S02，当它接通时，循环结束，所有灯熄灭。

工艺流程如下：1、南北红灯亮并保持15秒，同时东西绿灯亮，但保持10秒，到10秒时东西绿灯闪亮3次（每周期1秒）后熄灭；继而东西黄灯亮，并保持2秒，到2秒后，东西黄灯熄灭，东西红灯亮，同时南北红灯熄灭和南北绿灯亮。

2、东西红灯亮并保持10秒。

同时南北绿灯亮，但保持5秒，到5秒时南北绿灯闪亮3次（每周期1秒）后熄灭；继而南北黄灯亮，并保持2秒，到2秒后，南北黄灯熄灭，南北红灯亮，同时东西红灯熄灭和东西绿灯亮，如此循环。

可编程序控制器—答题卷3 （PLC控制机械滑台）一、考核要求：１、要求：根据给定的设备和仪器仪表，在规定的时间内完成程序设计、安装、调试等工作，达到考核题规定的要求。

1、（反电枢）可逆电路由于电枢回路电感小，适应于要求频繁启动而过渡过程短的生产机械，如可逆轧钢机，龙门刨等。

2、三相桥式电路平均逆电压Ud=（-2.34U2cosβ）。

3、可编程序控制器采用大规模集成电路构成的（微处理器）和存储器组成逻辑部分。

4、下列说法中，不符合语言规范具体要求（D）A、语感自然，不呆板B、用尊称，不用忌语C、语可适中，不快不慢D、多使用幽默语言，调节气氛5、JWK系列经济型数控机床通电试车不包括（直流电源检查）内容6、机床电器大修是工作量最大的一种计划修理。

大修时，将对电气系统的（全部或大部分）元器件进行解体、修理、更换和调整，从而全面消除机床存在的隐患、缺陷，恢复电气系统达到所规定的性能和精度。

7、如图所示，不计电压表和电流表的内阻对电路的影响，开关接1时，电压表的读数（0V）。

8、调整时，工作台上应装有（50%）以上的额定负载进行工作台自动交换运行。

9、（感性负载）之前并联一个二极管，保证了晶闸管的正常工作。

10、经过静态硬化处理后，设备就可以在（半高压、小功率）下工作几个小时11、在F-20系列可编程控制器辅助继电器，每8个辅助继电器构成一个（移位寄存器）12、在语法检查键操作时（1）用于语法检查。

13、岗位的质量要求，通常包括操作程序，（工作内容），工艺规程，参数控制等。

14、（直流电动机可逆调速）属于有源逆变。

15、编码键盘由硬件逻辑自动提供与被按键对应的（AS CⅡ）码或其它编码，使用十分方便，但接口较复杂。

16、职业道德是人的事业成功的（重要保证）。

17、检查机床回零开关是否正常，运行有无爬行情况。

各轴运动极限的（软件限位和硬件限位）是否起作用。

18、根据液压控制梯形图下列指令正确的是（C）19、低频大功率三极管（NPN型锗材料）用（3DD）表示。

20、JWK型经济型数控机床接通电源时首先检查（轴流风机）运行情况。

21、与环境污染相近的概念是（生态破坏）。

22、允许尺寸的变动量叫公差。

维修电工考试题库及答案一、选择题1. 以下哪项是根据 Ohm 定律计算电阻的公式？A. R = U / IB. U = R * IC. I = U / RD. R = U * I2. 对于一个电路，如果电流为5A，电阻为10Ω，求电压的大小是多少？A. 0.5VB. 5VC. 10VD. 50V3. 在以下哪个元器件中，储存了充电过后的电荷？A. 电感B. 电容器C. 电阻D. 二极管4. 当一个电源为12V，电阻为4Ω的电路中，电流的大小为多少？A. 3AB. 4AC. 8AD. 48A5. 对于电流表的接法，以下哪种说法是正确的？A. 并联接法B. 串联接法C. 对称接法D. 与电流无关二、填空题6. 一个电流为5A的电路通过一个电阻为3Ω的电阻器，求通过该电阻器的电压大小为_______ V。

7. 以下是电路图，请计算总电阻。

（图略）总电阻为_______Ω。

8. 当电路中的电压为12V，总电流为2A，求电源提供的功率大小为_______ W。

三、判断题9. 交流电是沿着一个方向流动的电流。

（√ / ×）10. 电流大小与电源电压成反比例关系。

（√ / ×）四、综合题11. 在一个并联电路中，有两个电阻分别为5Ω和10Ω，电源电压为20V。

请计算总电流和各个分支电流的大小，并画出电路图。

（计算结果和电路图略）五、解答题12. 请简要叙述电流、电压和电阻之间的关系。

参考答案：1. C2. C3. B4. B5. B6. 15V7. 6Ω8. 24W9. ×10. ×11. 总电流：2A，分支电流：1A和1A；电路图：（图略）12. 电流、电阻和电压之间的关系可以用 Ohm 定律来表示，即 U = R * I，其中 U 表示电压，R 表示电阻，I 表示电流。

根据该定律，电流和电压成正比例关系，电阻和电流成反比例关系。

当电阻一定时，电压与电流成正比例关系；当电压一定时，电阻与电流成反比例关系。
