ABB断路器参数调试讲义电控柜的断路器进行设置，在ABB塑壳断路器（正面）下方有1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A—4000A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED（5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明机型号供电电压（V）油泵功率（KW）系统电流值断路器参数设置断路器容量过载值调整过流值调整EBZ100型38055400A1档1档EBZ132型38055400A1档1档38075400A1档1档EBZ160型38075400A1档1档38090400A1档1档380110400A1档1档EBZ200型380110400A3档1档380132400A4档1档EBZ200H型380110400A3档1档380132400A4档1档EBZ10038055400A2档1档EBZ132型38055400A5档1档38075400A6档1档EBZ160型38075400A8档2档38090400A9档2档380110400A9档2档EBZ230380132400A7档2档EBZ260H 380132400A7档2档380160400A8档2档EBZ318H380200400A9档3档三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？框架电流Iu：又称为额定不间断电流。

ABB断路器参数调试讲义

ABB断路器参数调试讲义

ABB断路器参数调试讲义ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下：MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED（5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir 的含义是什么？框架电流Iu：又称为额定不间断电流。

指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。

额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。

它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。

有时被标识为In。

额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。

比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P , Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。

ABB断路器参数调试讲义

ABB断路器参数调试讲义

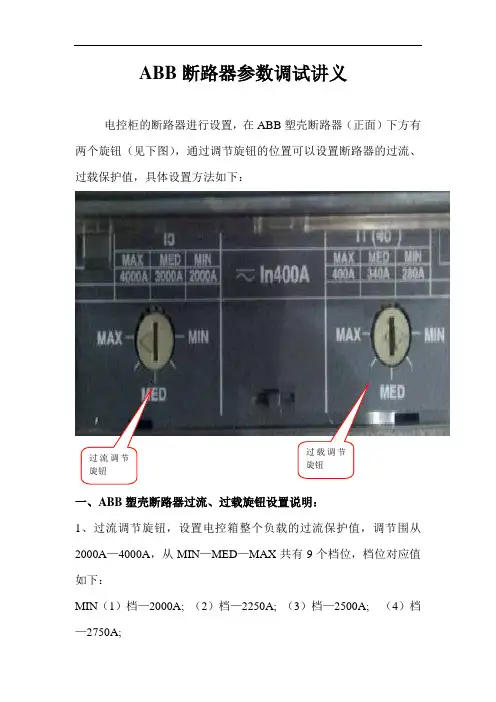

ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下：MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;过流调节旋钮过载调节旋钮MED（5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明EBZ230380132400A7档2档EBZ260H 380132400A7档2档380160400A8档2档EBZ318H380200400A9档3档三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么框架电流Iu：又称为额定不间断电流。

指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。

额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。

它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。

有时被标识为In。

额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。

ABB断路器全参数调试讲义

ABB断路器全参数调试讲义

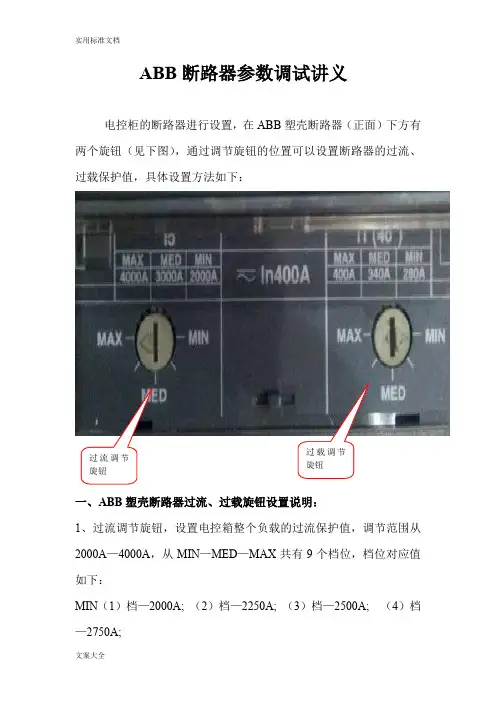

ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下：MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED（5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？∙框架电流Iu：又称为额定不间断电流。

指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。

∙额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。

它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。

有时被标识为In。

∙额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。

∙比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P , Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。

ABB断路器参数调试讲义(完整资料).doc

ABB断路器参数调试讲义(完整资料).doc

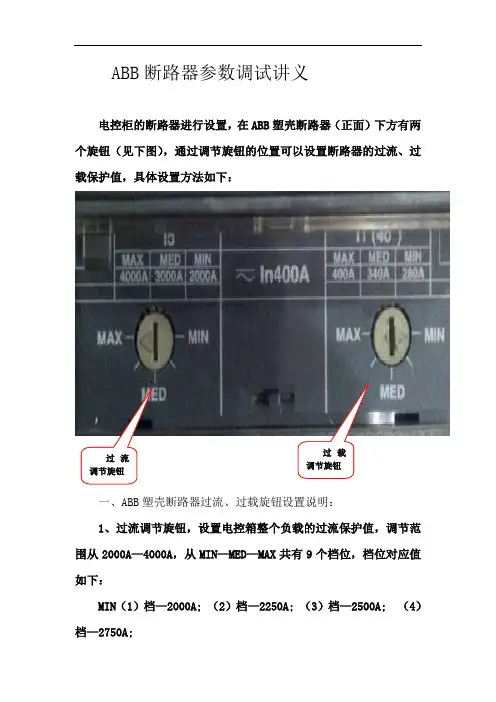

【最新整理，下载后即可编辑】ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下：MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED （5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A ；MAX （9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范过流调节旋钮过载调节旋钮围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？•框架电流Iu：又称为额定不间断电流。

指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。

•额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。

它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。

有时被标识为In。

•额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。

•比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P , Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。

ABB断路器参数调试讲义全

ABB断路器参数调试讲义全

ABB断路器参数调试讲义电控柜的断路器进行设置，在ABB塑壳断路器（正面）下方有1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A—4000A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED（5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明机型号供电电压（V）油泵功率（KW）系统电流值断路器参数设置断路器容量过载值调整过流值调整EBZ100型38055400A1档1档EBZ132型38055400A1档1档38075400A1档1档EBZ160型38075400A1档1档38090400A1档1档380110400A1档1档EBZ200型380110400A3档1档380132400A4档1档EBZ200H型380110400A3档1档380132400A4档1档EBZ10038055400A2档1档EBZ132型38055400A5档1档38075400A6档1档EBZ160型38075400A8档2档38090400A9档2档380110400A9档2档EBZ230380132400A7档2档EBZ260H 380132400A7档2档380160400A8档2档EBZ318H380200400A9档3档三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？框架电流Iu：又称为额定不间断电流。

ABB断路器参数调试讲义全

ABB断路器参数调试讲义全

ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下：MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;过流调节旋钮过载调节旋钮MED（5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节围从280A —400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？•框架电流Iu：又称为额定不间断电流。

指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。

•额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。

它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。

有时被标识为In。

•额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。

•比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P , Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。

ABB断路器参数调试讲义全

ABB断路器参数调试讲义全

ABB断路器参数调试讲义电控柜的断路器进行设置，在ABB塑壳断路器（正面）下方有1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A—4000A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED（5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？•框架电流Iu：又称为额定不间断电流。

指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。

•额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。

它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。

有时被标识为In。

•额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。

•比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P ,Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。

3.2、极限短路分断能力Icu、额定运行短路能力Ics、短时耐受电流Icw的含义是什么？•极限短路分断能力Icu断路器在承受此短路电流时必须可靠的分断短路故障，但不要求断路器未经过维修或更换零件的条件下能继续使用。

ABB SIMAX塑壳断路器

ABB SIMAX塑壳断路器
- 玻纤增强合成树脂制成的绝缘外壳 - 所有金属零部件的防绣处理
安装位置
Simax 断路器可以多种方式安装在开关柜里 ：水平、 垂直或平装在安装板上，且不会影响其额定参数。由于 Simax 断路器可以采用上进线或下进线的接线方式。可从 上端或下端接入电源，因此其安装相当简单，且不会影 响断路器性能。
额定工作电流In (A) Sim 100 : 10, 15, 20, 25, 30, 40, 50, 60, 75, 90, 100 Sim 160 : 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160 Sim 250 : 63, 80, 100, 125, 160, 200, 250 Sim 500 : 320, 400, 500
20
25
32
40
50
63
80
100 125 160
技术资料
断路器类产品 塑壳断路器 ● Simax
型号说明
Sim 100 B 100 TMF 50 - 630 F F 3P
断路器极数 3极
主接线方式 前接线 铜电揽前接线
安装方式 固定式
瞬时短路保护电流I3 (A) Sim 100 : - 630 (In 60A及以下适用)
- 750, 900, 1000 (In 75, 90, 100A适用, 需I3=10In) Sim 160 : - 630 (In 63A及以下适用)
■
■
手柄操作机构前面板 (FLD) - ■
绝缘端子盖板 (HTC)
■
■
■
■
相间隔板 (PB) ■
■
■
■
加长扩展型前接线端子 (ES)
外形尺寸

ABB断路器参数调试讲义全

ABB断路器参数调试讲义全

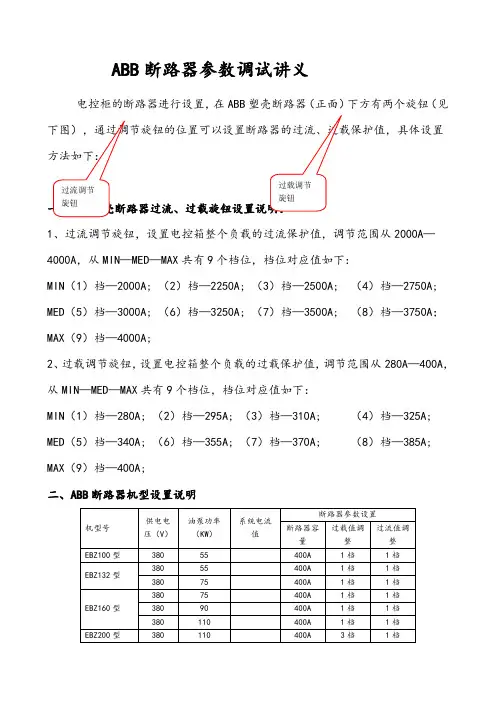

ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下：MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A; MED （5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A ； MAX （9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A —400A ，从MIN —MED —MAX 共有9个档位，档位对应值如下：MIN （1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A; MED （5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A; MAX （9）档—400A;二、ABB 断路器机型设置说明三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？•框架电流Iu：又称为额定不间断电流。
