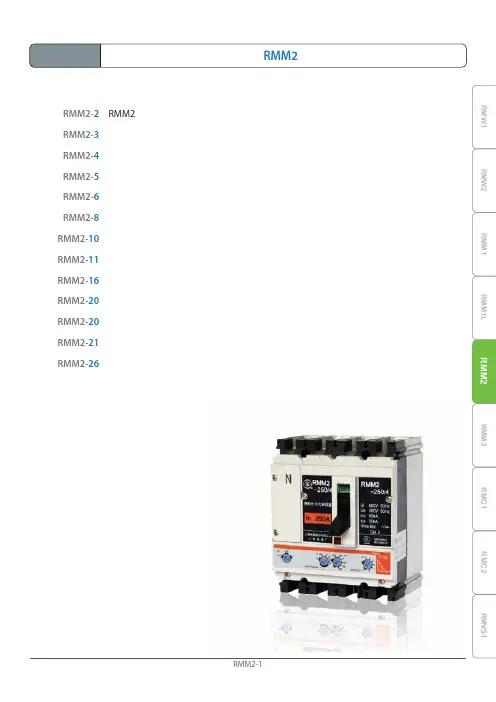

RMM2系列塑料外壳断路器安装使用说明书

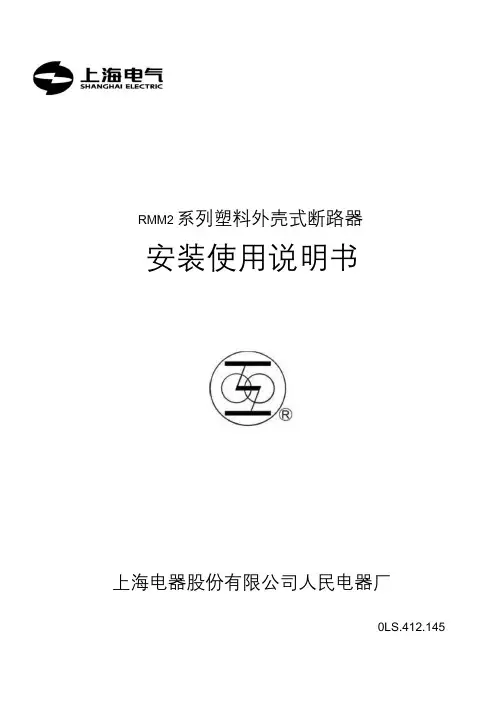

RMM2系列塑料外壳式断路器安装使用说明书上海电器股份有限公司人民电器厂0LS.412.1451．适用范围RMM2 系列塑料外壳式断路器（以下简称断路器）主要用于交流50Hz，额定工作电压400V，额定电流630A 以下的配电网络中，作为分配电能和保护线路及电源设备免受过载、欠电压、短路的危害。

断路器也可对电动机进行过载、欠电压和短路保护。

断路器在正常条件下可作为线路的不频繁转换和电动机的不频繁起动之用。

断路器具有智能化保护功能，能提高供电可靠性，避免不必要的停电。

RMM2 塑料外壳式断路器带接地故障保护型过电流脱扣器后，除了原有的过载、短路保护功能之外，新增加了接地故障保护功能。

可以对一般过电流保护装置不能检测出的接地故障引起的火灾或其它危险提供保护。

RMM2 塑料外壳式断路器可带通讯功能，将断路器上的信息通过现场总线上传到控制计算机上，并能通过计算机操纵断路器的合闸和断开。

断路器的通讯功能可通过外挂专用RMM2-Modbus 通讯模块或带有内置通讯功能的过电流脱扣器两种方式实现，RMM2-100 适用于通过外挂通讯模块实现通讯接口功能；RMM2-250、630 采用外挂、内置两种方式均可实现通讯功能。

RMM2 塑料外壳式断路器符合GB 14048.2，IEC 60947-2 标准的各项规定2．正常工作条件2.1 周围空气温度2.1.1 上限值不超过+40 C2.1.2 24h 的平均值不超过+35 C2.1.3 下限值一般不低于-5 C2.2 海拔安装地点的海拔一般不超过2000m2.3 大气条件大气相对湿度在周围空气温度为+40 C 时不超过50%；在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为+25C，并考虑到因温度变化发生在产品表面上的凝露。

2.4 污染等级污染等级33．产品型号及含义RM M 2 —□□/ □极数1）额定短路分断能力级别2）壳架等级额定电流设计代号塑料外壳式断路器产品企业代号注：1）三极断路器代号3 省略，四极断路器代号用4 表示。

-1-安注意事项：1. 安按产品说明书要求,包括安方式、进线方式、使用条件、铜导线(铜排)截面积(参考值见表11)、使用原厂随机附件等。

2. 额定值是否符合使用要求，包括额定电压、额定电流、额定短路分断能力等等，上下级保护选择要合理。

3. 断路器应清洁，产品上端应无导电物质或其它非导电物质遗落。

4. 断路器安装场所应无爆炸危险、无腐蚀性气体，并应注意防潮、防尘、防震动和避免日晒。

5. 板前接线的断路器可以安装在金属骨架或绝缘板上，板后接线的断路器应安装在绝缘板上。

6. 所有电气联接是否紧固可靠，紧固件联接应根据表14扭矩要求核对。

7. 断路器进行动作特性试验时，应使用经国家有关部门检测合格的专用测试仪器，严禁利用相线直接触碰接地装置的试验方法。

装装装敬告：1. 安装断路器时应按要求,在电弧喷出方向有足够的飞弧距离,并确保相间隔弧板或护罩安装到位,进线端铜排进行了绝缘处理,以防止电弧短路。

2. 安装后应检查断路器与安装板的绝缘电阻。

如有必要对产品进行绝缘测试时,请按以下要求操作：1)用DC 500V兆欧表；2)在断路器处于闭合状态时,对断路器各极分别对地(安装箱金属外壳)间绝缘电阻进行测试;在断路器处于断开状态时,对连接在一起的电源端子与连接在一起的负载端子之间和连接在一起的所有各极带电部件与外壳之间(外壳用金属箔覆盖)分别进行测试;3)绝缘电阻应不小于10M Ω。

3. 因线路短路引起断路器动作后,应更换新的断路器且排除故障后方可投入运行。

4.在使用断路器的情况下,也应保证电气系统接地保护应完好可靠,并且装有剩余电流保护装置。

运行维护：1. 严禁湿手操作断路器，否则可能发生电击事故。

2. 断路器投入运行后，使用单位应作运行记录，并建立相应的管理制度。

3. 断路器因被保护电路发生故障(过载或短路)而分闸时，必须查明原因，排除故障后，才能进行合闸操作。

4. 断路器每六个月进行一次检查，检查时应切断电源，操作手柄使断路器合、分3次，检查机构是否可靠；检查断路器以及断路器与安装板的绝缘电阻，同时清除外壳表面尘-4-注：1. 短路分断能力级别代号:标准型(代号S)，较高型(代号H)；2. 按操作方式分:手柄直接操作(无代号)，电动操作(代号P)，转动手柄操作(代号Z)；3. 按极数分:三极(代号3)，四极(代号4)；4. 按用途分:配电保护用(无代号)；电机保护用(代号2)；5. 四极产品中性极(N)的 型式分为:C型:N极安装过电流脱扣元件，且N极与其它三极一起合分(N极先合 后分)；表1 附件名称及代号无附件报警触头分励脱扣器辅助触头欠电压脱扣器分励脱扣器、辅助触头分励脱扣器、欠电压脱扣器二组辅助触头辅助触头、欠电压脱扣器分励脱扣器、报警触头辅助触头、报警触头欠电压脱扣器、报警触头分励脱扣器、辅助触头、报警触头二组辅助触头、报警触头辅助触头、欠电压脱扣器、报警触头300308310320330340350360370318328338348368378附件名称附件代号-5-123456789T 0.3sTR Isd Ii....0.9I R 1.2I RIi (xI n 34681012OFF 2RunOFF0.5 1.0OFFNPTU126080100T (S)9010011012514015016080(A)234568OFF 1.5Isd (xI )2I 4 主要技术参数4.1断路器的额定值见表2。

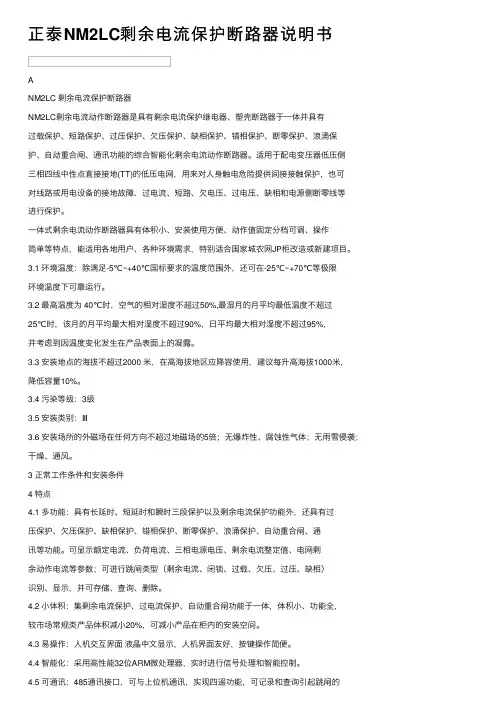

正泰NM2LC剩余电流保护断路器说明书ANM2LC 剩余电流保护断路器NM2LC剩余电流动作断路器是具有剩余电流保护继电器、塑壳断路器于⼀体并具有过载保护、短路保护、过压保护、⽋压保护、缺相保护、错相保护、断零保护、浪涌保护、⾃动重合闸、通讯功能的综合智能化剩余电流动作断路器。

适⽤于配电变压器低压侧三相四线中性点直接接地(TT)的低压电⽹，⽤来对⼈⾝触电危险提供间接接触保护，也可对线路或⽤电设备的接地故障、过电流、短路、⽋电压、过电压、缺相和电源侧断零线等进⾏保护。

⼀体式剩余电流动作断路器具有体积⼩、安装使⽤⽅便、动作值固定分档可调、操作简单等特点，能适⽤各地⽤户、各种环境需求，特别适合国家城农⽹JP柜改造或新建项⽬。

3.1 环境温度：除满⾜-5℃~+40℃国标要求的温度范围外，还可在-25℃~+70℃等极限环境温度下可靠运⾏。

3.2 最⾼温度为 40℃时，空⽓的相对湿度不超过50%,最湿⽉的⽉平均最低温度不超过25℃时，该⽉的⽉平均最⼤相对湿度不超过90%，⽇平均最⼤相对湿度不超过95%，并考虑到因温度变化发⽣在产品表⾯上的凝露。

3.3 安装地点的海拔不超过2000 ⽶，在⾼海拔地区应降容使⽤，建议每升⾼海拔1000⽶，降低容量10%。

3.4 污染等级：3级3.5 安装类别：Ⅲ3.6 安装场所的外磁场在任何⽅向不超过地磁场的5倍；⽆爆炸性、腐蚀性⽓体；⽆⾬雪侵袭；⼲燥、通风。

3 正常⼯作条件和安装条件4 特点4.1 多功能：具有长延时、短延时和瞬时三段保护以及剩余电流保护功能外，还具有过压保护、⽋压保护、缺相保护、错相保护、断零保护、浪涌保护、⾃动重合闸、通讯等功能。

可显⽰额定电流、负荷电流、三相电源电压、剩余电流整定值、电⽹剩余动作电流等参数；可进⾏跳闸类型（剩余电流、闭锁、过载、⽋压、过压、缺相）识别、显⽰，并可存储、查询、删除。

4.2 ⼩体积：集剩余电流保护、过电流保护、⾃动重合闸功能于⼀体，体积⼩、功能全，较市场常规类产品体积减⼩20%，可减⼩产品在柜内的安装空间。

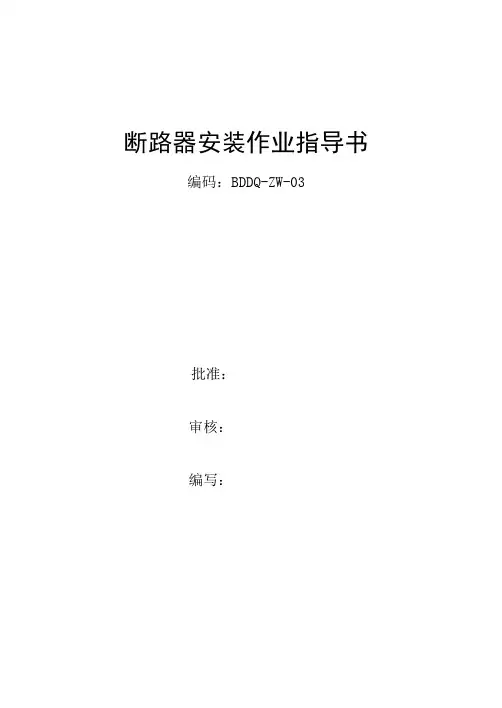

断路器安装作业指导书编码：BDDQ-ZW-03批准：审核：编写：目次1 适用范围 (27)2 编写依据 (27)3 作业流程 (27)4 安全风险辨析与预控 (28)5 作业准备 (28)6 作业方法 (29)7 质量控制措施及检验标准 (33)1 适用范围本作业指导书适用于 110～500kV 电压等级，频率为 50Hz 的支柱式和罐式 S F 6 断路器安装作业。

2 编写依据表 2-1编 写 依 据3 作业流程作业（工序）流程见图 3-1。

图 3-1 作业（工序）流程图4 安全风险辨析与预控4.1 断路器安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。

4.2 按《指南》中与断路器安装作业相关联的《电网建设安全施工作业票》（编码：BDDQ-ZW-03-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。

4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10 天，超过10 天须重新办理作业票，在工作完成后上交项目部保存备查。

表4-1 作业任务安全基准风险指南5 作业准备5. 1人员配备表5-1 作业人员配备表表5-2 主要工器具及仪器仪表配置表6 作业方法6. 1施工准备6. 1. 1技术准备：按规程、生产厂家安装说明书、图纸、设计要求及施工措施对施工人员进行技术交底，交底要有针对性。

6. 1.2 人员组织：技术负责人、安装负责人、安全质量负责人和技术工人。

6. 1.3 机具的准备：按施工要求准备机具，并对其性能及状态进行检查和维护。

6. 1.4 施工材料准备：螺栓等。

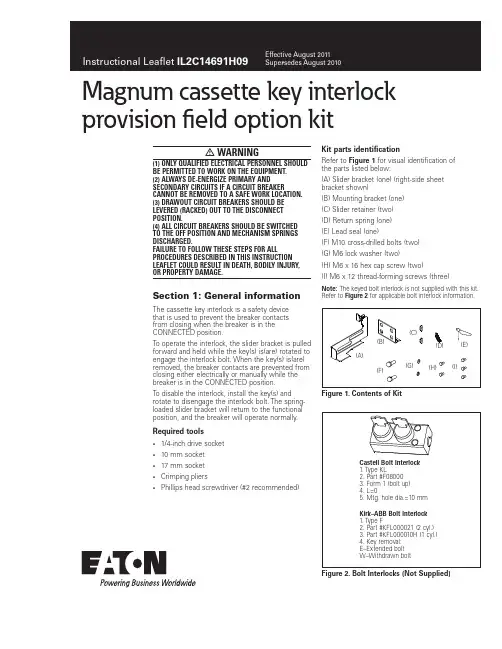

Magnum cassette key interlock provision field option kitwarning(1) Only qualified electrical persOnnel shOuld be permitted tO wOrk On the equipment. (2) always de-energize primary and secOndary circuits if a circuit breaker cannOt be remOved tO a safe wOrk lOcatiOn. (3) drawOut circuit breakers shOuld be levered (racked) Out tO the discOnnect pOsitiOn.(4) all circuit breakers shOuld be switchedtO the Off pOsitiOn and mechanism springs discharged.failure tO fOllOw these steps fOr all prOcedures described in this instructiOn leaflet cOuld result in death, bOdily injury, Or prOperty damage.Section 1: General information The cassette key interlock is a safety devicethat is used to prevent the breaker contactsfrom closing when the breaker is in the CONNECTED position.To operate the interlock, the slider bracket is pulled forward and held while the key(s) is(are) rotated to engage the interlock bolt. When the key(s) is(are) removed, the breaker contacts are prevented from closing either electrically or manually while the breaker is in the CONNECTED position.To disable the interlock, install the key(s) and rotate to disengage the interlock bolt. The spring-loaded slider bracket will return to the functional position, and the breaker will operate normally. Required tools• 1/4-inch drive socket• 10 mm socket• 17 mm socket• Crimping pliers• Phillips head screwdriver (#2 recommended)Kit parts identificationRefer to Figure 1 for visual identification ofthe parts listed below:(A) Slider bracket (one) (right-side sheetbracket shown)(B) Mounting bracket (one)(C) Slider retainer (two)(D) Return spring (one)(E) Lead seal (one)(F) M10 cross-drilled bolts (two)(G) M6 lock washer (two)(H) M6 x 16 hex cap screw (two)(I) M6 x 12 thread-forming screws (three)otee:N The keyed bolt interlock is not supplied with this kit. Refer to Figure 2 for applicable bolt interlock information.Figure 1. Contents of KitFigure 2. Bolt Interlocks (Not Supplied)(A)(B)(C)(D)(E)(F)(G)(H)(I)Castell Bolt Interlock1. Type KL2. Part #F080003. Form 1 (bolt up)4. L=05. Mtg. hole dia.=10 mmKirk–ABB Bolt Interlock1. Type F2. Part #KFL000021 (2 cyl.)3. Part #KFL000010H (1 cyl.)4. Key removal:E–Extended boltW–Withdrawn bolt2Instructional Leaflet IL2C14691H09Effective August 2011Magnum cassette key interlockprovision field option kiteaton corporation Section 2: installation of cassette key interlock provisionProceed with the following three steps:Step 1e: Remove two M6 thread-forming screws and two serrated washers from the side sheet. Discard the washers and screws. Mount the mounting bracket (B) to the outside of the cassette side sheet using the two M6 x 16 hex-cap screws (H) and two helical lock washers (G) provided. Torque to 40–50 in-lbs (4.5–5.6 Nm). Note the orientation of the bracket and the two bracket holes used.Figure 3. Step 1Step 2e: Assemble the slider bracket (A) to the side sheet using two slider retainers (C), two washers, and two M6 x 12 thread-forming screws (I). Hook the free end of the return spring (D) onto the tab marked “A ” in the slider bracket, and attach the other end of the spring with one M6 washer (G) and one M6 x 12 thread-forming screw into the hole market “B” in the side sheet of the cassette.Figure 4. Step 2—Right Side Installation Shown3Instructional Leaflet IL2C14691H09Effective August 2011Magnum cassette key interlock provision field option kiteaton corporation Step 3e: Assemble the lock (not included) using two cross-drilled M10 bolts (F). Insert the lock wire of the lead seal through the holes in the bolt heads. Then loop the wire through the wire seal (E). Tighten and crimp the seal.Figure 5. Step 3IECANSIEaton Corporation Electrical Sector1000 Cherrington Parkway Moon Township, PA 15108United States877-ETN-CARE (877-386-2273)© 2011 Eaton Corporation All Rights Reserved Printed in USAPublication No. IL2C14691H09 / Z11457August 2011Instructional Leaflet IL2C14691H09Effective August 2011Magnum cassette key interlockprovision field option kitEaton is a registered trademark of Eaton Corporation.All other trademarks are property of their respective owners.Disclaimer of warranties and limitation of liabilityThe information, recommendations, descriptions, and safety notations in this document are based on Eaton Corporation’s (“Eaton”) experience and judgment, and may not cover all contingencies. If further information is required, an Eaton sales office should be consulted.Sale of the product shown in this literature is subject to the terms and conditions outlined in appropriate Eaton selling policies or other contractual agreement between Eaton and the purchaser.THERE ARE NO UNDERSTANDINGS, AGREEMENTS, WARRANTIES, EXPRESSED OR IMPLIED, INCLUDING WARRANTIES OF FITNESS FOR A PARTICULAR PURPOSE OR MERCHANTABILITY , OTHER THAN THOSE SPECIFICALLY SET OUT IN ANY EXISTINGCONTRACT BETWEEN THE PARTIES. ANY SUCH CONTRACT STATES THE ENTIRE OBLIGATION OF EATON.THE CONTENTS OF THIS DOCUMENT SHALL NOT BECOME PART OF OR MODIFY ANY CONTRACT BETWEEN THE PARTIES. In no event will Eaton be responsible to the purchaser or user in contract, in tort (including negligence), strict liability, or otherwise for any special, indirect, incidental, or consequential damage or loss whatsoever, including but not limited to damage or loss of use of equipment, plant or power system, cost of capital, loss of power, additional expenses in the use of existing power facilities, or claims against the purchaser or user by its customers resulting from the use of the information, recommendations, and descriptions contained herein.The information contained in this manual is subject to change without notice.。

3.2 分类：3.2.1 按接线方式分为：板前接线、板后接线两种。

3.2.2 按过电流脱扣器型式分为：热动-电磁（复式）型、电磁(瞬动)型两种。

表 1 脱扣器方式及附件代号注：除RDM2-150外，其余型号无248、268、278、368、368、378规格。

4 主要技术指标4. 1 主要技术数据见表2表2 主要技术数据代号附件种类脱扣类别瞬时脱扣器复式脱扣器不带附件报警触头分励脱扣器辅助触头欠电压脱扣器二组辅助触头欠电压脱扣器辅助触头分励脱扣器报警触头辅助触头报警触头欠电压脱扣器报警触头分励脱扣器报警触头辅助触 头二组辅助触头报警触头欠电压脱扣器报警触头辅助触头分励脱扣器辅助触头200300208308210310220320230330240340260360270370218318228328238338248348268368278378250350分励脱扣器欠电压脱扣器壳架额定等级电流 Inm A 约定发 热电流 Ith A 额定绝缘电压 Ui V 额定工作电压Ue V 短路分断能力 kA 额定电流In A 飞弧距离 mm Icu/cos φIcs/cos φ15025060069038022/0.2528/0.2550/0.2525/0.2522/0.2528/0.2515025060015 20 25 3030 40 50 7090 100 125 15070 90 100125 150 175200 225 250250 300350 400450 500 600≤80≤80≤1001 用途及适用范围RDM2系列塑料外壳式断路器(以下简称断路器),其额定绝缘电压为690V 。

适用于交流50Hz ，额定工作电压380V ,额定电流至600A 及以下的配电线路中作线路的不频繁转换和电动机的不频繁启动之用。

断路器具有过载、短路和欠电压保护装置，能保护线路及电源设备不受损坏。

断路器符合IEC60947-2和GB14048.2等相关标准的要求。

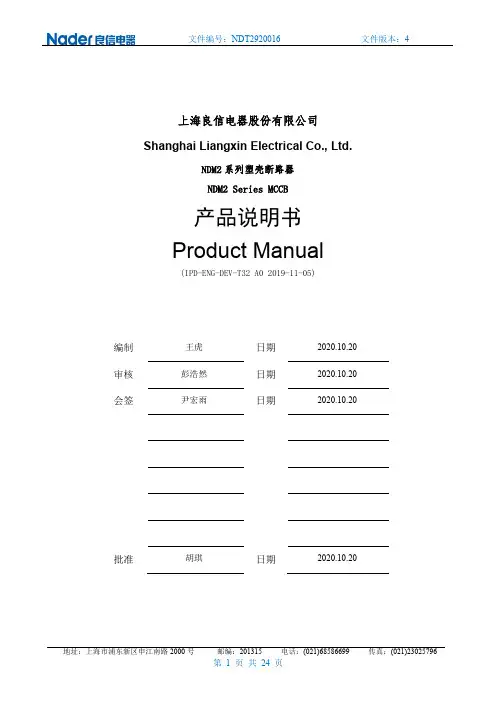

上海良信电器股份有限公司 Shanghai Liangxin Electrical Co., Ltd.NDM2系列塑壳断路器 NDM2 Series MCCB产品说明书 Product Manual(IPD-ENG-DEV-T32 A0 2019-11-05)编制 日期 审核 日期 会签日期批准日期王虎彭浩然 尹宏雨2020.10.20 2020.10.20 2020.10.20胡琪2020.10.20修订记录版本修订原因/内容实施日期编制人审核人批准人3 更新项目3技术参数，详见表格1Update the technical patameters of project 3,seetable 1 for details20200725王虎Wang Hu彭浩然PengHaoran胡琪Hu Qi4 更新海拔降容系数Change the altitude derating factor20201020王虎Wang Hu彭浩然PengHaoran胡琪Hu Qi目录1.适用范围与用途/ Application scope (4)2.型号说明/ Model and implication (4)3.技术参数/ Main technical parameters (7)4.工作环境/ Stand working conditions (9)5.接线方式(接线图)/ Wiring Method (11)6.产品外形及安装尺寸/ Shape dimension & Dimension (12)7.安装方式/ Mounting Method (17)8.附件说明书/ Accessory (18)9.使用和维护/ Application & Maintenance (20)10.注意事项/ Notices (22)11.订货须知/ Accessory list and installation (24)1.适用范围与用途/ Application scopeNDM2系列塑料外壳式断路器(以下简称断路器)，是本公司采用国际先进设计，制造技术研制、开发的新型断路器之一，按照其额定极限短路分断能力(Icu)的高低，分为C型，L型，M型，H型四类。

R D M1塑料外壳式断路器符合标准：GB/T 14048.2产品安装使用前，请仔细阅读使用说明书，并妥善保管，以备查阅。

警告：1 产品安装时必须装上防护罩或隔弧板,否则后果自负。

2 本断路器安装必须由具有专业资格的人员进行配线作业。

3 严禁湿手操作断路器,否则发生电击事故。

4 断路器因被保护电路发生故障(过载或短路)而分闸,必须查明原因,排除故障后,才能进行合闸操作。

5 断路器进行短路动作特性试验时,应使用经国家有关部门检测合格的专用测试装置,严禁利用相线直接触碰的试验方法。

注意：1 断路器安装场所应无爆炸危险、无腐蚀性气体,并应注意防潮、防尘、防震动和避免日晒。

2 安装前应检查铭牌上的技术参数是否符合使用要求,并手动操作断路器合、分3次,检验操作机构有无卡滞现象,并操作试验按钮,机构应可靠动作,确认完好无损后,方可安装。

3 为防止相间飞弧短路造成事故,应对进线端裸露导线及铜母线自绝缘基座起进行绝缘处理(150mm~200mm)。

4 断路器安装时,连接的电线应选择能承受相应载流量的铜导线,导线截面积参考值见表12。

5 板前接线的断路器可以安装在金属骨架或绝缘板上,板后接线的断路器应安装在绝缘板上。

6 断路器在每六个月进行一次检查,检查时应切断电源,操作手柄使断路器合、分3次,检查机构是否可靠；并检查断路器与安装板的绝缘电阻,同时清除外壳表层尘埃,保持良好绝缘,如果绝缘电阻小于10MΩ,则该断路器应及时更换。

1 用途及适用范围RDM1系列塑料外壳式断路器(以下简称断路器),是本公司采用国际先进技术设计开发的新型断路器。

该断路器具有体积小、分断能力高、飞弧短、抗震动的特点,是陆地及船舶使用的理想产品。

断路器额定绝缘电压800V(RDM1-80为500V),适用于交流50Hz/60Hz,额定工作电压至690V,额定电流至1250A的配电网络中,用来分配电能和保护线路及电源设备免受过载、短路和欠电压等故障的损坏。

智能塑壳断路器使⽤说明书FDDZ20LE（DZ）系列带⾃动重合闸功能漏电保护断路器使⽤说明书⼴东佛电电器有限公司1.⽤途FDDZ20LE（ZD）系列智能漏电保护断路器（带⾃动重合闸功能）（以下简称断路器），是本公司近年来为适应我国城乡安全⽤电实际环境⽽研制开发的科技创新的产品。

集剩余电流等保护、回路主开关以及⼿动、⾃动分合闸等功能于⼀体的多功能的远程负荷监控型智能断路器。

FDDZ20LE（ZD）系列断路器适⽤于三相四线中性点直接接地的低压电⽹，除了剩余电流、过载、短路等基本保护外，还可根据需要选配过载、短路、断零、⽋压、过压、缺相等进⾏保护，并带有远程分合控制、分合状态信号及数字（485）等多种外控接⼝。

本产品执⾏GB14048.2/IEC60947-2标准。

2. 使⽤环境和⼯作条件a.周围空⽓温度;上限不⾼于+60℃，下限不低于-5℃，24h的平均值不超过35℃。

b.海拔：安装地点的海拔不超过2000mc.⼤⽓条件：⼤⽓的相对湿度在周围最⾼温度为+40℃时不超过50%：在较低的温度允许有较⾼的湿度：在最湿⽉的⽉平均最低温度为+25℃时，该⽉的⽉平均最⼤相对湿度为90%，并考虑到因温度变化发⽣在产品表⾯的凝露，采取特殊的措施。

d.污染等级：3级。

e.安装类别：III类f.安装场所的外磁场在任何⽅向不超过磁场的5倍。

3. 型号及其含义4. 主要技术性能4.1主要技术参数见（表2）FD 企业代号DZ20LE 智能漏电保护断路器（DZ ）壳架等级电流（A ）-□□□4.3 产品功能剩余电流：断路器出现剩余电流并达到设定档位时，在设定的时间内分闸动作。

20～60S 内⾃动重合闸⼀次，合闸5S内再次剩余电流动作，分闸⾃锁，待故障排除后需⼿动或按键合闸。

进线过压：断路器进线任⼀相电压超过设定档位时，3S内分闸保护，电压恢复正常，⾃动重合闸。

进线⽋压：断路器进线任⼀相电压低于设定档位时，6S内分闸保护，电压恢复正常，⾃动重合闸。

双电源自动转换系统自动转换系统可同时对两路电源电压进行检测，当电路出现过电压或为欠电压等故障时，系统会自动控制电路的切换，实现电路自动转换的功能。

自投自复（R ）、自投不自复（S ）和市电—发电机（F ）三种控制功能一体化。

附加通讯功能（采用ModBus-RTU 通讯协议），实时监控系统运行状态和各类参数、功能的修改与设置。

手动控制方式和自动控制方式。

简要说明技术参数控制电压：额定控制电压（Ue 为额定相电压）a. 常用电源和备用电源欠压设定值：65%〜85%Ue 连续可调b. 常用电源和备用电源返回设定值：85%〜105%Ue 连续可调c. 常用电源和备用电源过压设定值：110%〜130%Ue 连续可调+OFF 退出位置控制时间a. 常用电源和备用电源欠压断开延时时间：0.1S 〜240S 连续可调b. 常用电源和备用电源过压断开延时时间：0.1S 〜480S 连续可调c. 常用电源返回断开延时时间：0.1S 〜240S 连续可调d. 开关切换接通延时时间：0.1S 〜480S 连续可调e. 常用电源确认正常延时时间：0.1S 〜900S 连续可调使用条件工作电源：交流AC230V/50Hz ；直流DC24V 电压检测：三相五线（AC400V ）直接输入工作环境：-10˚C~60˚C ，且24小时的平均值不超过35˚C ；海拔高度不超过2000米； 污染等级为3级。

双电源控制器的型号RMW 功能代号S ——自投不自复R ——自投自复F ——市电-发电机特点简要说明显示说明双电源控制器的型号面板示意图RMW-F自动转换开关智能控制器功能最全，这里以RMW-F自动转换开关智能控制器为例进行说明。

控制器的面板显示由三位数码管显示窗和状态指示灯两部分组成。

三位数码管可显示两路电源的各相电压值，延时时间值及一些设定值。

指示灯用于指示控制器的当前状态。

参数设定方法：见另附“自动转换开关使用说明书”注意：1、在设置过程中不允许影响开关正常工作。
