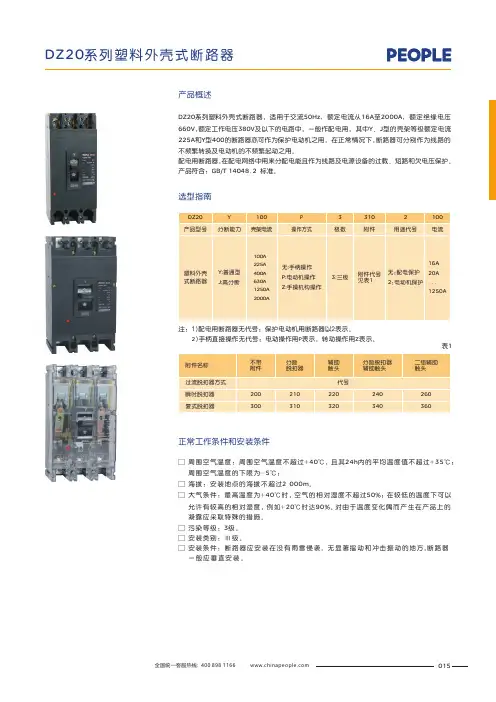

塑料外壳式断路器DZ20系列使用说明书

015产品概述正常工作条件和安装条件选型指南注：1)配电用断路器无代号；保护电动机用断路器以2表示。

2)手柄直接操作无代号；电动操作用P 表示，转动操作用Z 表示。

□ 周围空气温度：周围空气温度不超过+40℃，且其24h 内的平均温度值不超过+35℃； 周围空气温度的下限为-5℃；□ 海拔：安装地点的海拔不超过2 000m 。

□ 大气条件：最高温度为+40℃时，空气的相对湿度不超过50%；在较低的温度下可以 允许有较高的相对湿度，例如+20℃时达90%。

对由于温度变化偶而产生在产品上的 凝露应采取特殊的措施。

□ 污染等级：3级。

□ 安装类别：Ⅲ级。

□ 安装条件：断路器应安装在没有雨雪侵袭, 无显著摇动和冲击振动的地方,断路器 一般应垂直安装。

DZ20系列塑料外壳式断路器，适用于交流50Hz ，额定电流从16A 至2000A ，额定绝缘电压660V ,额定工作电压380V 及以下的电路中，一般作配电用，其中Y 、J 型的壳架等级额定电流225A 和Y 型400的断路器亦可作为保护电动机之用，在正常情况下,断路器可分别作为线路的不频繁转换及电动机的不频繁起动之用。

配电用断路器,在配电网络中用来分配电能且作为线路及电源设备的过载、短路和欠电压保护。

产品符合：GB/T 14048.2 标准。

表1基本参数及技术性能主电路的额定值和极限值断路器的额定值和极限值见表2控制电路分励脱扣器(Us)见表3表3表2□ 辅助触头和短路保护电器(SCPD )的协调配合辅助触头与熔断器串联(推荐选用RL6-25/6)。

在1.1 倍额定工作电压、功率因数0.5~0.7之间，能够承受熔断器熔断时间内通过预期 短路电流为1000A 。

□ 分励脱扣器动作值当电源电压等于额定控制电源电压Us 的70%~110%之间的任一电压时，则在断路器的所有操作条件下应导致分励脱扣器脱扣。

016017表5表4□ □ 配电用断路器配电用断路器在周围空气温度为+30℃下，各极同时通电时无温度补偿的反时限断开特性见表4，并应提供周围空气温度变化对特性影响 的校正曲线；□ 电动机保护用断路器电动机保护用断路器在周围空气温度为+40℃，各极同时通电时，无温度补偿的反时限断开特性见表5，并应提供周围空气温度变化对特 性影响的校正曲线。

DZ20系列塑料外壳式断路器(以下简称断路器)，其额定绝缘电压为 800V 、交流 50Hz 、额定工作电压400V 及以下，其额定电流从16A 至800A 。

在正常情况下，断路器可分别作为线路不频繁转换及电动机的不频繁起动之用。

配电用断路器在配电网络中用来分配电能，且可作为线路及电源设备的过载、短路保护。

保护电动机用断路器在配电网络中用作鼠笼型电动机的起动和运转中分断以及作为电动机的过载、短路保护。

本系列派生的透明外壳剩余电流动作断路器，盖子采用进口的新型、耐高温、高强度材料制造而成，断点清晰可见。

该系列广泛应用于建筑工地临时用电场所。

■ 产品简介产品符合标准：GB/T 14048.1 总则 IEC 60947-1 总则GB/T 14048.2 断路器 IEC 60947-2 断路器■ 符合标准正常工作海拔：≤2000m 如需要安装在海拔超过2000m 的情况下，必须考虑到介电强度的改变和空气温度下降的因素，可参考海拔高度降容系数表使用，或请联系我们。

■ 海拔正常工作条件：-5~40℃对于-40℃ ~-5℃，40℃~70℃的场合，请联系我们。

工作环境温度超过40℃，应参考温度降容系数表使用；存储温度：储藏温度：-40~70℃（如储藏温度低于正常工作条件，应将产品恢复至工作条件温度下静置至少24小时后投入使用）■ 环境温度正常工作湿度：在周围空气湿度为+40℃的条件下，大气相对湿度不能超过50%；如果温度较低，则可以在较高的相对湿度条件下使用；例如：+20℃时，达90%。

对于由于温度变化偶尔产生的凝露应采取特殊措施；具有隔离功能的可靠触头指示符合IEC 标准GB/T 14048.2中所定义的隔离隔离位置对应于O （OFF ）位置只有触头真正打开，操作手柄才能指示"OFF"位置旋转手柄或电操机构不会改变触头指示系统的可靠性■ 湿度注：1.除欠压外电气附件接线形式默认为引线0.5m ，可选引线1m 或者端子,欠压接线形式仅有端子。

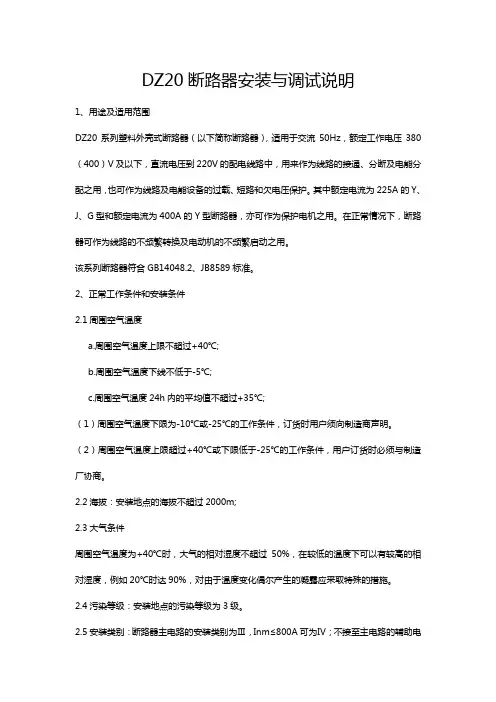

DZ20断路器安装与调试说明1、用途及适用范围DZ20系列塑料外壳式断路器（以下简称断路器），适用于交流50Hz，额定工作电压380（400）V及以下，直流电压到220V的配电线路中，用来作为线路的接通、分断及电能分配之用，也可作为线路及电能设备的过载、短路和欠电压保护。

其中额定电流为225A的Y、J、G型和额定电流为400A的Y型断路器，亦可作为保护电机之用。

在正常情况下，断路器可作为线路的不频繁转换及电动机的不频繁启动之用。

该系列断路器符合GB14048.2、JB8589标准。

2、正常工作条件和安装条件2.1周围空气温度a.周围空气温度上限不超过+40℃;b.周围空气温度下线不低于-5℃;c.周围空气温度24h内的平均值不超过+35℃;（1）周围空气温度下限为-10℃或-25℃的工作条件，订货时用户须向制造商声明。

（2）周围空气温度上限超过+40℃或下限低于-25℃的工作条件，用户订货时必须与制造厂协商。

2.2海拔：安装地点的海拔不超过2000m;2.3大气条件周围空气温度为+40℃时，大气的相对湿度不超过50%，在较低的温度下可以有较高的相对湿度，例如20℃时达90%，对由于温度变化偶尔产生的凝露应采取特殊的措施。

2.4污染等级：安装地点的污染等级为3级。

2.5安装类别：断路器主电路的安装类别为Ⅲ，Inm≤800A可为Ⅳ；不接至主电路的辅助电路和控制电路的安装类别Inm≤400A为Ⅱ，Inm≥630A的为Ⅲ。

2.6安装条件：断路器应按照本厂提供的使用说明书户内单独安装或安装在配电柜中，安装面与垂直面侧倾斜度不大于5°。

2.7安装环境条件a.安装在无显著摇动和冲击振动的地方；b.安装在无雨雪侵袭的地方；c.安装地方应无爆炸危险的介质，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃。

3、产品型号及含义注：（1）用途代号：配电用1表示，可不写出；保护电动机用2表示。

（2）极数：三极用3表示，四极用4表示。

DZ20系列塑壳式断路器型号及其含义注：1. 配电断路器无代号：保护电动机用断路器以2表示2. 手柄直接操作无代号：电动机操作用P表示：转动手柄用Z表示3. 按额定极限短路分断能力高低分为：Y-一般型J-较高型C-经济型G-最高型本系列断路器是以Y型为基础产品，由绝缘外壳，操作机构，触头系统和脱扣器四个部份组成。

断路器的操作机构具有使触头快速合闸和分断的功能，其“合”、“分”、“再扣”和“自由脱扣”位置以手柄位置来区分。

C型、J型和G型断路器是在Y型产品基础上派生设计而成（除C型160A外）。

J型断路器是将Y型断路器的触头进行结构改进，使之在短路情况下，在机构动作之前，动触头迅速斥开，达到提高通断能力的目的。

G型断路器是在Y型断路器的底板后串联的一个平行导体组成的斥力限流触头系统，该系统比J型的斥力触头长，断开距离也大，因此能更迅速的限流；在正常断开闭合和在脱扣器短路整定保护动作值范围的情况下，由Y型断路器来完成。

一旦在网络中出现大电流或特大短路电流时，串联的斥力限流触头受电动力而迅速斥开，引入电弧而限流。

在触头斥开过程中，断路器的脱扣器动作，操作机构使Y型触头分断。

斥力限流触头则由于电流的降低或消失而回到闭合状态。

C型断路器是为满足630kVA及以下变压器电网中的配电保护之用，通过选用经济型材料和简化结构及改进工艺等办法，能够达到较好的经济效果。

注：1. DZ20C-160、250、400、630断路器，瞬时脱扣为不可调式，整定电流均为10In,但In20A时，瞬时动作电流为15In,不动作电流为8In;2. DZ20Y、J、G-100断路器，In 40A瞬时动作电流为600A,不动作电流为10In.3. 配电用断路器反时限特性4. 电动机保护用断路器反时限特性注：热态是指通以约定不脱扣电流到规定时间的状态。

2. 断路器保护特性(见图1-图6)图1 DZ20Y、J、S-100f动作特性曲线图2 DZ20Y、J、C-200, DZ20S-250动作特性曲线图3 DZ20Y、J、S-100f动作特性曲线图４ DZ20C-250动作曲线板前接线板后接线。

1 适用范围DZ20系列塑料外壳式断路器DZ20系列塑料外壳式断路器(以下简称断路器)，其额定绝缘电压为660V，交流50Hz，额定工作电压380V及以下，其额定电流从16A至1250A。

一般作为配电用，其中Y、J型的额定电流225A及以下和壳架为400Y型的断路器亦可作为保护电动机用。

在正常情况下，断路器可分别作为线路不频繁转换及电动机的不频繁起动之用。

配电用断路器，在配电网络中用来分配电能，且可作为线路及电源设备的过载、短路保护。

保护电动机用断路器在配电网络中用作鼠笼型电动机的起动和运转中分断以及作为电动机的过载、短路保护。

该系列中，壳架等级额定电流从100A~630A的三极产品还带有透明盖，盖子采用新型耐高温、高强度聚碳酸脂材料制作而成，可直观判断触头的通断状态，广泛应用于建筑工地临时用电场所。

符合标准：GB 14048.2。

2 型号及含义型号含义注：a.常用产品无代号；透明盖产品用“T”表示b.配电断路器无代号；保护电动机用断路器以2表示；c.手柄直接操作无代号；电动操作用P表示；转动手柄用Z表示(壳架等级为1250A产品无转动手柄)；d.按额定极限短路分断能力高低分为：Y- 一般型、J- 较高型、C- 经济型。

DZ 20 □-□ □/□□□□派生代号 a用途代号 b脱扣器方式及附件代号(见表1)极数操作方式 c壳架等级额定电流额定极限短路分断能力级别 d设计代号塑料外壳式断路器报警触头分励脱扣器二组辅助触头欠电压脱扣器分励脱扣器 二组辅助触头分励脱扣器 欠电压脱扣器四组辅助触头二组辅助触头 欠电压脱扣器分励脱扣器 报警触头二组辅助触头 报警触头欠电压脱扣器 报警触头分励脱扣器 辅助触头 报警触头两组辅助触头 报警触头欠电压脱扣器 辅助触头 报警触头308310320330340350360370318328338348368378208210220230240250260270218228238248268278A注：a.表1所列规格用户根据需要选取，但在一台断路器中不应超过表1每格中所规定的项目；b.壳架等级100A，225A断路器，每组辅助触头为一常开，一常闭，其余断路器每组由二常开，二常 闭触头组成；c.报警触头均为一常开、一常闭触头；DZ20C-160无报警触头和电动转动操作规格；d.壳架等级100A、225A中无248、258、278、348、378的规格；e.热磁式脱扣器，为带电磁脱扣器和热脱扣器的脱扣器；f.DZ20C-160无230、330、238、338、250、350、270、370规格；g.DZ20-1250无230、330、238、338、250、350、270、370规格。

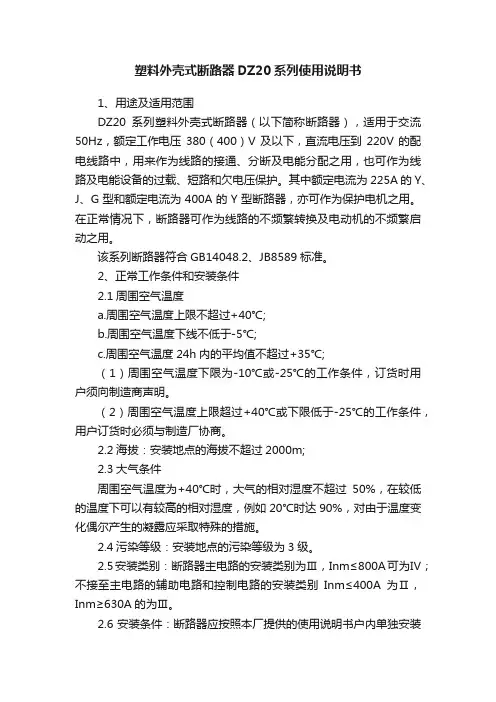

塑料外壳式断路器DZ20系列使用说明书1、用途及适用范围DZ20系列塑料外壳式断路器（以下简称断路器），适用于交流50Hz，额定工作电压380（400）V及以下，直流电压到220V的配电线路中，用来作为线路的接通、分断及电能分配之用，也可作为线路及电能设备的过载、短路和欠电压保护。

其中额定电流为225A的Y、J、G型和额定电流为400A的Y型断路器，亦可作为保护电机之用。

在正常情况下，断路器可作为线路的不频繁转换及电动机的不频繁启动之用。

该系列断路器符合GB14048.2、JB8589标准。

2、正常工作条件和安装条件2.1周围空气温度a.周围空气温度上限不超过+40℃;b.周围空气温度下线不低于-5℃;c.周围空气温度24h内的平均值不超过+35℃;（1）周围空气温度下限为-10℃或-25℃的工作条件，订货时用户须向制造商声明。

（2）周围空气温度上限超过+40℃或下限低于-25℃的工作条件，用户订货时必须与制造厂协商。

2.2海拔：安装地点的海拔不超过2000m;2.3大气条件周围空气温度为+40℃时，大气的相对湿度不超过50%，在较低的温度下可以有较高的相对湿度，例如20℃时达90%，对由于温度变化偶尔产生的凝露应采取特殊的措施。

2.4污染等级：安装地点的污染等级为3级。

2.5安装类别：断路器主电路的安装类别为Ⅲ，Inm≤800A可为Ⅳ；不接至主电路的辅助电路和控制电路的安装类别Inm≤400A为Ⅱ，Inm≥630A的为Ⅲ。

2.6安装条件：断路器应按照本厂提供的使用说明书户内单独安装或安装在配电柜中，安装面与垂直面侧倾斜度不大于5°。

2.7安装环境条件a.安装在无显著摇动和冲击振动的地方；b.安装在无雨雪侵袭的地方；c.安装地方应无爆炸危险的介质，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃。

3、产品型号及含义注：（1）用途代号：配电用1表示，可不写出；保护电动机用2表示。

（2）极数：三极用3表示，四极用4表示。

新DZ20系列塑料外壳式断路器使用说明书符合标准：GB/T14048.2IEC60947-2□安装、使用产品前，请仔细阅读使用说明书，并妥善保管、备用。

DZ20系列塑料外壳式断路器安全告知在安装、操作、运行、维护、检查之前，请务必认真阅读本说明书，并按照说明书上的内容准确安装、使用本产品。

●●使用中，严禁触摸导电部位；●维护与保养时，必须确保产品不带电；●严禁用短路的办法来测试产品。

严禁湿手操作断路器；危 险：注 意：●安装、维护与保养时，应由具有专业资格的人员操作；●产品的各项特性出厂时已整定，使用中不能自行拆装或随意调节；●使用前请确认产品工作电压、额定电流、频率及特性是否符合工作要求；●为防止相间短路，应对接线端裸露导线或铜母线进行绝缘处理；●如需测试绝缘电阻或工频耐压，必须先将电流回路之间的电子元件断开，否则将损坏产品性能；●如需选购附件，请选用本公司所提供的配套附件，以保证质量，如用户使用非本公司附件而产生的一切不良后果，本公司概不负责；●装有欠压脱扣器的产品，产品合闸前欠压脱扣器必须先通额定电压；●如果产品在开箱时有破损或异常响声，应立即停止使用并联系供应商；●产品报废时，请做好产品废弃物处理，谢谢您的合作。

认识DZ20塑料外壳式断路器●装箱单产品本机合格证相间隔板132台张片112序号名 称单位数量备 注内置于内盒盒贴4附件袋()袋1安装螺钉● 面板介绍1、电源端2、安装孔3、公司商标4、试验按钮5、产品铭牌6、负载端1 2 3 4 5 6表1 断路器的主要技术参数正常使用、安装及运输条件● 正常使用、安装条件(1) 周围空气温度不高于+40℃，不低于-5℃24小时的平均值不超过+35℃；(2) 安装地点的海拔不超过2000m ；(3) 大气的相对湿度在周围最高温度+40℃时不超过50%，在较低温度下可以有 较高的相对湿度，例如20℃时的90%，对于因温度变化偶尔产生的凝露，应 采取防护措施；，DZ20-100DZ20-250DZ20-400DZ20-630DZ20-800注：除DZ20-800只有透明盖外，其余均有黑盖与透明盖。

塑料外壳式断路器介绍原理特性塑料外壳式断路器的品种很多，有我国自行开发的DZl5、DZ20在等系列产品；引进国外技术生产的日本寺崎公司的T系列、美国西屋电气公司的H系列、德国西门子公司的3VE 系列、中法合资天津梅兰日兰有限公司的C45系列等产品；以及国内各生产企业以各自产品命名的高新技术塑料外壳式断路器。

（1）常用塑料外壳式断路器简介①DZl5系列塑料外壳式断路器该系列塑料外壳式断路器具有明显的快分快合功能的操作机构，触头采用耐氧化的银氧化锌(AgZnO)材料，接触电阻小、耐磨、抗熔焊。

长延时脱扣器采用油阻尼液压式，进一步改善了反时限过载保护特性。

它主要用于交流50Hz、额定电压380V、额定电流100A及以下的电路中作为配电、电动机、照明线路的过载、短路保护用，也可作为线路的不频繁转换及电动机的不频繁起动。

另外，派生漏电保护功能后还可作漏电保护。

其主要技术数据见表9-59。

表9-59 DZ15系列塑料外壳式断中路器主要技术参数②DZ20系列塑料外壳式断路器该系列塑料外壳式断路器是我国在20世纪80年代开发的换代产品，具有快速闭合和断开能力，配有报警触头，而且分断能力高。

它适用于交流50Hz或60Hz，额定绝缘电压660V，额定工作电压380V(400V)及以下或直流220V及以下额定工作电流至2000A电路中作为配电用；额定电流225A以下和400Y型断路器也可作为电动机保护用。

在正常情况下，断路器可分别作为线路不频繁转换及电动机的不频繁起动。

四极断路器主要用于交流50Hz、额定电压400V及以下，额定电流100—630A的三相四线制系统中，它能保证用户和电源完全断开，从而解决了其他断路器不能克服的中性极电流不为零的弊端。

配电用断路器在配电网络中用来分配电能，并可用作线路及电源设备的过载、短路和欠电压保护；保护电动机用断路器用于电动机的起动和运转中分断以及电动机的过载、短路和欠电压保护。

该系列产品按断开能力分为Y型(一般型)、J型(较高型)、G型(最高型)和C型(经济型)四类，其中Y型为基本型，其他型号是在Y型基础上派生设计而成的。

智能塑壳断路器使⽤说明书FDDZ20LE（DZ）系列带⾃动重合闸功能漏电保护断路器使⽤说明书⼴东佛电电器有限公司1.⽤途FDDZ20LE（ZD）系列智能漏电保护断路器（带⾃动重合闸功能）（以下简称断路器），是本公司近年来为适应我国城乡安全⽤电实际环境⽽研制开发的科技创新的产品。

集剩余电流等保护、回路主开关以及⼿动、⾃动分合闸等功能于⼀体的多功能的远程负荷监控型智能断路器。

FDDZ20LE（ZD）系列断路器适⽤于三相四线中性点直接接地的低压电⽹，除了剩余电流、过载、短路等基本保护外，还可根据需要选配过载、短路、断零、⽋压、过压、缺相等进⾏保护，并带有远程分合控制、分合状态信号及数字（485）等多种外控接⼝。

本产品执⾏GB14048.2/IEC60947-2标准。

2. 使⽤环境和⼯作条件a.周围空⽓温度;上限不⾼于+60℃，下限不低于-5℃，24h的平均值不超过35℃。

b.海拔：安装地点的海拔不超过2000mc.⼤⽓条件：⼤⽓的相对湿度在周围最⾼温度为+40℃时不超过50%：在较低的温度允许有较⾼的湿度：在最湿⽉的⽉平均最低温度为+25℃时，该⽉的⽉平均最⼤相对湿度为90%，并考虑到因温度变化发⽣在产品表⾯的凝露，采取特殊的措施。

d.污染等级：3级。

e.安装类别：III类f.安装场所的外磁场在任何⽅向不超过磁场的5倍。

3. 型号及其含义4. 主要技术性能4.1主要技术参数见（表2）FD 企业代号DZ20LE 智能漏电保护断路器（DZ ）壳架等级电流（A ）-□□□4.3 产品功能剩余电流：断路器出现剩余电流并达到设定档位时，在设定的时间内分闸动作。

20～60S 内⾃动重合闸⼀次，合闸5S内再次剩余电流动作，分闸⾃锁，待故障排除后需⼿动或按键合闸。

进线过压：断路器进线任⼀相电压超过设定档位时，3S内分闸保护，电压恢复正常，⾃动重合闸。

进线⽋压：断路器进线任⼀相电压低于设定档位时，6S内分闸保护，电压恢复正常，⾃动重合闸。

常用的塑壳式低压断路器(图)型号及选用低压断路器也称自动开关或自动空气断路器。

它是一种既能作开关用，又具有电路自动保护功能的低压电器。

（1）断路器有三大部分组成：触头和灭弧系统——通断电路的部件各种脱扣器——检测电路异常状态并作出反应，即保护性动作的部件；操作机构和自动脱扣机构——中间联系部件。

（2）图是断路器外型、结构原理图。

结构图中触点2有三对，串联在被保护的三相主电路中。

手动扳动按钮为“合”位置（图中未画出），这时触点2由锁键3保持在闭合状态，锁键3由搭钩4支持着。

要使开关分断时，扳动按钮为“分”位置（图中未画出），搭钩4被杠杆7顶开（搭钩可绕轴5转动），触点2就被弹簧1拉开，电路分断。

自动开关的自动分断，是由电磁脱扣器6、欠压脱扣器11和热脱扣器12使搭钩4被杠杆7顶开而完成的。

电磁脱扣器6的线圈和主电路串联，当线路工作正常时，所产生的电磁吸力不能将衔铁8吸合，只有当电路发生短路或产生很大的过电流时，电磁吸力才能将衔铁8吸合,撞击杠杆7，顶开搭钩4，使触点2断开，从而将电路分断。

欠压脱扣器11的线圈并联在主电路上，当线路电压正常时，欠压脱扣器产生的电磁吸力能够克服弹簧9的拉力而将衔铁10吸合，如果线路电压降到某一值以下，电磁吸力小于弹簧9的拉力，衔铁10被弹簧9拉开，衔铁撞击杠杆7使搭钩顶开，则触点2分断电路。

当线路发生过载时，过载电流通过热脱扣器的发热元件13而使双金属片12受热弯曲，于是撞杆7顶开搭钩，使触点断开，从而起到过载保护作用。

根据不同的用途，自动开关可配备不同的脱扣器。

（3）按结构分类自动开关有万能式（框架式）和塑料外壳式（装置式）两种。

控制线路中常用塑壳式自动开关作为电源引入开关或作为控制和保护不频繁起动、停止的电动机开关，以及用于宾馆、机场、车站等大型建筑的照明电路。

其操作方式多为手动，主要有扳动式和按钮式两种。

万能式（框架式）主要用于供配电系统。

自动开关与刀开关和熔断器相比，具有以下优点：结构紧凑，安装方便，操作安全，而且在进行短路保护时，由于用电磁脱扣器将电源同时切断，避免了电动机缺相运行的可能。

DZ10-600/336(A)台DZ10-600/337(A)台| 建议 | 招聘信息 |客户服务总机：86-21-53081800 53081816 53085311 传真：86-21-53085355　 网络实名：千洲集团　E-mail:qiezu@千洲集团 2000-2004 版权所有1525,302040,50额定工作电压Ue(V)三、结构特征绝缘基座和盖采用热固性塑料压制。

操作机构为四连杆式。

脱扣器分复式（装有过载保护及器式（装有过载保护）。

接线方式分板前、板后两种。

绝缘基座和盖采用热固性塑料压制。

及短路保护二种）、电磁式（装有短路保护）及热脱扣器式（装有过载保护）。

接线方式分板前。

操作机构为四连杆式。

脱扣器分复式（装有过载保护及短路保护二种）、电磁式（装有短路保前、板后两种。

绝缘基座和盖采用热固性塑料压制。

操作机构为四连杆式。

脱扣器分复式（保护）及热脱扣器式（装有过载保护）。

接线方式分板前、板后两种。

型号DZ10-100约定发热电流Ith(A)100极数(P)脱扣器额定电流Ir(A)低压断路器类DZ10系列塑壳断路器一、适用范围适用于交流50Hz、电压至380V、直流至220V、电流至600A的配电网络中，用来分配电能和作电压及短路保护之用，以及在正常工作条件下作不频繁分断和接通电力线路之用。

2.长延时脱扣器动作特性四、主要技术参数1.主要技术参数V或直流220V及以下的配电线路中用来分配电能和保线路及电源设备件下不频繁分断和接通线路之用。
