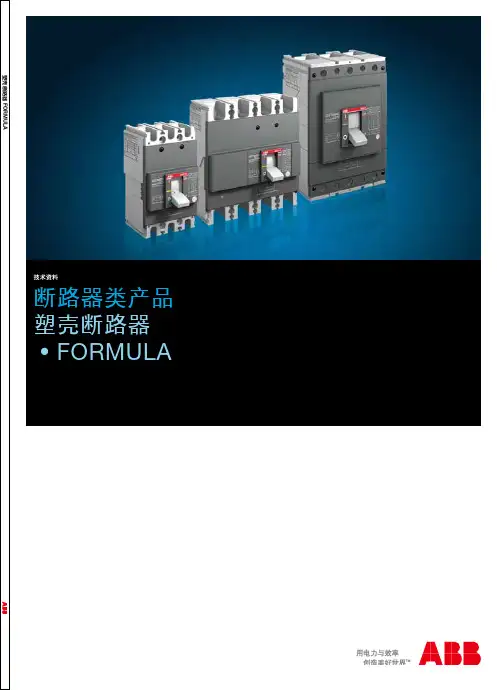

ABB塑壳断路器 Formul A塑壳断路器选型手册

1 ABB开关选择表一、E系列框架断路器1 框架开关的额定电流：E系列框架开关有E1、E2、E3、E4、E6五种规格。

E1：Iu= 800 1250A (B)E2：Iu= 1250 1600 2000A (B、N、L)E3：Iu= 1250 1600 2000 2500 3200A (N、S、H、L) E4：Iu= 3200 4000A (S、H)E6：Iu= 3200 4000 5000 6300A (H、V)2 分断能力B：40kAN：63kAS：75kAH：100kAL：130kAV：150kA说明：本工程380/220V系统需要开关的分断能力为50kA，故选择N。

3 安装方式W：抽出式 F：固定式4 脱扣器额定电流(Ir)可选：(A)E1B 08：R250, R400, R800。

E2N 12：R250，R400，R800，R1250。

E2N 16：R400，R800，R1600。

E2N 20：R800，R1250，R2000。

E3N 25：R1600，R2500。

E3N 32：R2000，R3200。

E4S 40：R2000，R4000。

2 5 微处理器保护脱扣器功能：1) PR111/P-LI：拨码式两段保护PR111/P-LSI：拨码式，三段保护PR111/P-LSIG：拨码式，四段保护其中：L、I为可调。

2) PR112/P/LSI：数显式，三段保护PR112/P-LSIG：数显式，四段保护3) PR112/PO/LSI：数显式，三段保护，带对话、遥控、通讯系统PR112/PO/LSIG：数显式，三段保护，带对话、遥控、通讯系统6 微处理器保护脱扣器整定范围：对于PR111/P保护脱扣器：过载长延时整定(L)：(0.4、0.5、0.6、0.7、0.8、0.9、0.95、1.0)In级差为0.1。

短路短延时整定(S)：(OFF，1、2、3、4、6、8、10)In短路瞬时整定(I)：(OFF，1.5、2、4、6、8、10)In对于PR112/P、PR112、PD保护脱扣器：过载长延时整定(L)：(0.4……1.0)In 级差为0.01。

2011年参考价目表 - 塑壳断路器(S型)
塑壳断路器(S型)速选表 - 固定式
单价包括:
1. 固定式塑壳断路器本体
2. 脱扣单元
- 热磁脱扣 (在型号后没有PRxx之型号)
电磁脱扣值 Im=10Ith
- 带微处理器过电流脱扣器 (在型号后有PR211/PR212之型号) - PR211-LI
- PR212-LSI/LSIG
3. 接线形式
- FF (前接线)
- FR (后接线)
- FFC (前接电缆)
- FEF (前接线长端子),而S5 630为扩展前接线长端子
塑壳断路器(S型)速选表 - 固定式
单价包括:
1. 固定式塑壳断路器本体
2. 脱扣单元
- 热磁脱扣 (在型号后没有PRxx之型号)
电磁脱扣值 Im=10Ith
- 带微处理器过电流脱扣器 (在型号后有PR211/PR212之型号) - PR211-LI
- PR212-LSI/LSIG
3. 接线形式
- FF (前接线)
- FR (后接线)
- FFC (前接电缆)
- FEF (前接线长端子),而S5 630为扩展前接线长端子。

标题：abb塑壳断路器选型
一：触器适用于建筑业和工业领域，如：电机控制、保暖和通风、空调、水泵、提升设备、照明和校正功率因数等。

ABB接触器的规格包括4和5.5KW的微型接触器、高达400kW的接触器组(AC3)，建筑用接触器（家用和工业用），拍合式接触器，热过载继电器和电子继电器，以及完整的附件，确保选择灵活性和满足客户需求，公司制造工厂位于海西经济区的核心----美丽的鹭岛厦门。

二：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。

从微型断路器到高分断能力的塑壳/空气断路器
三：小型断路器多级：ABB断路器可为快速恢复运行条件（防止故障发生）,并提供最好的解决方案，同时可提供最优的电气安装保护。

从微型断路器到高分断能力的塑壳/空气断路器
四：变频器主要用于控制和调节三相交流异步电机的速度，并以其稳定的性能、丰富的组合功能、高性能的矢量控制技术、低速高转矩输出、良好的动态特性及超强的过载能力，在变频器市场占据
着重要的地位。

ABB分销商培训教材技术部分内容简介1产品选用基本技术参数2常用产品选用注意事项3产品大全及分类1元件选用基本技术参数本章节列出的是选用每种元件必须的基本技术参数，具体参数选择请参阅《ABB 低压电器元件选用手册》及相关样本。

断路器 1.1 1-7Emax空气断路器 1.1.1•框架•框架电流•分断能力•额定电流•脱扣器•极数•安装方式•附件控制电压例如:E1 B 12 PR111/P-LI R1250 3P WHR框架分断能力框架电流脱扣器额定电流极数安装方式技术参数代号解释框架: E1 E1 Iu = 800~1250AE1 Iu = 800~1250AE2 Iu = 1250~2000AE3 Iu = 1250~3200AE4 Iu = 3200~4000AE6 Iu = 3200~6300A分断能力： B B: 40kAB: 40kAN: 65kAS: 75kAH: 100kAV: 150KAL: 130KA框架电流：12 1250A（E1，1250A--E6，6300A）脱扣器：PR111/P-LI PR111/P-LI PR111脱扣器，二段保护PR111/P-LI PR111脱扣器，二段保护PR111/P-LSI PR111脱扣器，三段保护PR111/P-LSIG PR111脱扣器，四段保护PR112/P-LSI PR112脱扣器，三段保护PR112/P-LSIG PR112脱扣器，四段保护PR112/PD-LSI PR112脱扣器，三段保护带对话单元PR112/PD-LSIG PR112脱扣器，四段保护带对话单元PR113/P-LSIG PR113脱扣器，四段保护PR113/PD-LSIG PR113脱扣器，四段保护带对话单元额定电流：R1250 1250A（E1，250A--E6，6300A）极数: 3P 3极（3或4极可选）安装方式：WHR W：抽出式（W：抽出式F：固定式）HR：水平后接线HR 水平后接线VR 垂直后接线F 延伸接线FL 端面接线（固定式无）附件控制电压：需要注明控制电压附件---YO，YC，YU，MIsomax塑壳断路器 1.1.2 •框架•框架电流•额定电流•分断能力•脱扣器（TM热敏电磁脱扣器型无须提供）•极数•安装方式•附件控制电压例如:TM热敏电磁脱扣器型：S2 S – 160 / R125 3P FFC框架分断能力框架电流额定电流极数安装方式技术参数代号解释框架: S2 S2S1 I=125S2 I=160S3 I=160,250S5 I=400,630S6 I=630,800分断能力：S SS1: B / N KA数值请查样本S2: B / N / S KA数值请查样本S3: N / H / L KA数值请查样本S5: N / H / L * KA数值请查样本S6: N / S / H / L KA数值请查样本框架电流：160A 参阅框架额定电流：R125 125AS1-125, 10A----S6-800, 800A极数：3P 3极（3或4极可选）安装方式：FFC F: 固定式F: 固定式P: 插入式(S6/S7不适用)W: 抽出式(S1/S2不适用)FC: 铜电缆前接线F: 前接线EF: 加长前接线ES: 加长扩展前接线FC: 铜电缆前接线R: 螺纹后接线RC: 铜/铝后接线附件控制电压：需要注明控制电压附件---YO，YC，YU，M框架 分断能力 框架电流 脱扣器 额定电流 极数 安装方式微处理器脱扣器型：S4 N – 250 / In125 LSIG 3P FFC技术参数 代号 解释框架:S4S4 I=160,250 S4 I=160,250 S5 I=400,630 S6 I=630,800 S7 I=1250,1600S8 I=2000, 2500, 3200分断能力： N NS4: N / H / L KA 数值请查样本 S5: N / H / L KA 数值请查样本 S6: N / S / H / L KA 数值请查样本 S7: S / H / L KA 数值请查样本 S8: H / V （新品）KA 数值请查样本框架电流： 250 参阅框架 额定电流： R125 125AS4-160, 100A----S6-800, 3200A脱扣器： LSIG LSIG: 长延迟＋短延迟＋瞬动＋接地故障I: 短路瞬动 LI: 长延迟＋瞬动LSI: 长延迟＋短延迟＋瞬动LSIG: 长延迟＋短延迟＋瞬动＋接地故障 LRIU: 长延迟+堵转+瞬动+断相或相不平衡( PR010/K,PR212/D,PR212/T 参见样本 )极数： 3P 3极（3或4极可选）安装方式： FFC F: 固定式F: 固定式P: 插入式(S6/S7不适用) W: 抽出式(S1/S2不适用)FC: 铜电缆前接线 F: 前接线 EF: 加长前接线 ES: 加长扩展前接线 FC: 铜电缆前接线 R: 螺纹后接线 RC: 铜/铝后接线 附件控制电压： 需要注明控制电压附件---YO ，YC ，YU ，MIsomax塑壳断路器限流型 1.1.3 •框架•框架电流•额定电流•分断能力•极数•安装方式附件控制电压例如:技术参数代号解释S3 X - 125 / R80 3P FEF框架分断能力框架电流额定电流极数安装方式框架: S3 S3S2 I=1~100 分档S3 I=125,200S4 I=250S6 I=400,630分断能力：X XS2X分断能力70KA； S3X，S4X，S6X分断能力200KA框架电流：125 参阅框架额定电流：R80 80AS2X-80: 1~80(19档), 3P,单磁 (参见样本)S2X-100:1~100(16档), 3P, 参见样本S3X-125: 32,50,80,100,125S3X-200: 125,160,200S4X-250: 100,160,250S6X-400: 320,400S6X-630: 630极数：3P 3极（3或4极可选）安装方式：FEF F: 固定式F: 固定式P: 插入式(S6)W: 抽出式(S1/S2不适用)EF: 加长前接线F: 前接线EF: 加长前接线ES: 加长扩展前接线FC: 铜电缆前接线R: 螺纹后接线RC: 铜/铝后接线附件控制电压：需要注明控制电压附件---YO，YC，YU，M一体化剩余电流断路器 1.1.4•框架•框架电流•额定电流•极数•安装方式•排列•附件控制电压例如:S2 N – 160 / R125 4P FFC +RC212/ 2V框架分断能力框架电流额定电流极数安装方式脱扣器技术参数代号解释框架、分断能力、框架电流：S2N-160只有两种S2N-160，S3N-250额定电流：R80 80AS2-160: 12.5,16,20,25,32,40,50,63,80,100,125,160S3-250: 32,40,50,63,80,100,125,160,200,250S3及以下磁脱扣固定为10倍,非标可有5倍或单磁. 极数：4P 4P安装方式：FFC F: 固定式F: 固定式FC: 铜电缆前接线F: 前接线（S3N）FC: 铜电缆前接线（S2N）排列：V V：垂直安装V：垂直安装，H：水平安装附件控制电压：需要注明控制电压附件---YO，YC，YU，M切换回路数回路数额定电流额定电流 安装方式 电源自动切换装置1.1.5DPT• 切换回路数 • 额定电流例如:DPT / SE1600技术参数代号 解释 切换回路数： SESE 双电源切换，TE 三电源切换 额定电流：1600 1600A 主回路电流Isomax 低压塑壳断路器配合剩余电流保护继电器1.1.6RC212• 框架电流• 安装方式例如:RC212 / 2 / 垂直安装技术参数 代号解释额定电流： 2（代码） 配S2-160/4P: 选 2 配S2-160/4P: 选 2 配S3-250/4P: 选 3 安装方式： 垂直安装 垂直安装与断路器叠装: 垂直安装 与断路器并装: 水平安装RCD• 剩余动作电流例如:剩余动作电流互感器内径主回路电流极数辅助触头数量控制电压RCD 0.03技术参数代号解释剩余动作电流: 0.03 30 mA剩余动作电流：0.03 - 0.1 - 0.3 -0.4 - 1A剩余电流保护继电器 1.1.7 RCQ•互感器内径例如:RCQ Ф110技术参数代号解释互感器内径: 110mm Φ110 mmΦ60 mm互感器内径Φ110 mm互感器内径工控产品及接线附件 1.2 1-3接触器系列 1.2.1接触器 1.2.1a •主回路电流•控制电压（交、直流）•极数•辅助触头数量例如:A30 – 30 - 10 控制电压ac220V技术参数代号解释主回路电流: 30 30A极数: 30 3常开前一位代表常开，后一位代表常闭，数字为数量辅助触头数量10 一常开前一位代表常开，后一位代表常闭，数字为数量控制电压（交、直流）ac220V 交流220VTA热过载继电器 1.2.1b •热脱扣电流•轻重载（450以上）例如:T450 DU 400主回路电流轻重载脱扣电流技术参数代号解释主回路电流: 450 450A轻重载：DU DU普通DU普通SU重载中间继电器 1.2.1c •触点数、主触点组合方式（常开、常闭）•控制电压、交、直流操作例如:N 63 E 控制电压ac220V触点数、主触点组合方式控制电压、交、直流操作技术参数代号解释触点数、主触点组合方式：63 6常开，3常闭前一位代表常开，后一位代表常闭，数字为数量控制电压、交、直流操作：控制电压ac220V额定电流触点数、主触点组合方式控制电压、交、直流操作框架电流和分断能力额定电流ESB接触器 1.2.1d •额定电流•主触点组合方式（常开、常闭）•控制电压、交、直流操作•灯具应用请参阅样本例如:ESB 63 - 31 控制电压ac220V技术参数代号解释额定电流：63 63A20 对AC1/AC7a负载24 对AC1/AC7a负载40 对AC1/AC7a负载63 对AC1/AC7a负载触点数、主触点组合方式：31 6常开，3常闭ESB20: 可选: 20, 02, 11ESB24: 可选: 40, 04, 22, 31, 13ESB40: 可选: 40ESB63: 可选: 40前一位代表常开，后一位代表常闭，数字为数量控制电压、交、直流操作：控制电压ac220V灯具应用：请参阅样本电动机起动器 1.2.2 •框架电流和分断能力•热脱扣电流例如:MS 325 - 20框架电流和分断能力：325 MS325 50KA，0.1-25AMS325 50KA，0.1-25AMS450 50kA，16~50AMS451 50KA，16~50AMS495 50KA，40~100AMS496 100KA，40~100AMS497 100KA，16~100A额定电流20 20APSS、PST、PSTB软启动器 1.2.3 •电机额定电流（结合功率考虑）•负载类型（重、轻载）•控制电源电压例如:PSS - 18/30电机额定电流技术参数代号解释电机额定电流：18/30 18A外接法/30A内接法（PSS）负载类型（重、轻载）：参阅样本控制电源电压：参阅样本开关及熔断器设备 1.3 1-3开关熔断器组 1.3.1 OS、OESA•额定电流•极数例如:OESA 250 D3PL 3P额定工作电流极数额定工作电流：250 250A极数：3P 3极负荷开关/隔离开关 1.3.2 OT、OETL•额定电流•极数例如:OETL 250 K3 3P额定工作电流极数技术参数代号解释额定工作电流：250 250A极数：3P 3极Easyline熔断丝切换隔离开关 1.3.3 XLP三极•额定电流例如：XLP 00额定电流技术参数代号解释额定电流：00 160A按照样本根据电流选择型号线路保护装置 1.4极数脱扣特性额定电流极数脱扣特性额定电流数量剩余电流动作电流微型断路器 1.4.1 •额定电流•极数（最后位数字为可选项，1为1极，2为2极…依此类推，例如S261）•分断能力•脱扣特性（B、C、D、K等）例如:S 261 – C 20技术参数代号解释极数: 261 1极最后位数字为可选项，1为1极，2为2极…依此类推脱扣特性： C CB、C、D、K、Z根据样本，由不同系列不同电流而不同额定电流：20 20A根据样本，由不同系列有不同电流范围过电流保护电磁式剩余电流动作断路器 1.4.2DS250S•额定电流•极数(最后位数字为可选项，1为1极，2为2极…依此类推，例如DS252) •分断能力•脱扣特性（B、C）•剩余电流动作电流例如:DS253S-C 40 / 0.03技术参数代号解释极数：DS253 3极极数脱扣特性额定电流数量剩余电流动作电流最后位数字为可选项，2为2极…依此类推（无1极）脱扣特性： C CB、C两种额定电流：40 40A根据样本，由不同系列有不同电流范围剩余电流动作电流：0.03 30mADS9•额定电流•极数(最后位数字为可选项，1为1极，2为2极。

塑壳断路器的选用1.引言塑料外壳式断路器以下简称MCCB，作为低压配电系统和电动机保护回路中的过载、短路保护电器，是应用极广的产品。

随着现代科技水平的不断发展，新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高，除国际知名品牌，如ABB、施耐德外，国内一些企业也不甘落后，自行开发、研制或引进国外先进技术，并加以消化、吸收，也向市场推出了成熟了的产品如常熟开关厂的CMl、天津低压开关厂TM30等。

这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。

实现了MCCB所需的选择性保护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求；缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性。

然而，目前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特别是对一些新型MCCB的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。

选用了不合适的MCCB，导致成套厂订货困难，保护的选择性变差，灵敏性，合理性不符合设计规范要求，不但使MCCB没有物尽所用，反而造成了浪费，降低了配电系统的可靠性，影响了工矿企业的生产和人们的生活。

为此，本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。

2.断路器的常用基本相关符号其合义及相互之间的关系Inm——断路器壳架等级电流A，它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。

In——断路器的额定电流A，它所指的含义是该断路器内选用的额定热动型脱扣器电流值，在不可调固定式热脱扣器中In=Ir1。

Ir1——断路器的长延时整定电流A，它所指的含义是该断路器的过载保护脱扣器所整定的电流值。

ABB塑壳断路器具有8种型号：T1, T2, T3, T4, T5, T6, T7和S8。

额定极限短路分断能力（380/415V AC）从16kA到200kA。

可提供以下类型的断路器，广泛应用于各种应用场合 :∙应用于交流和直流配电的断路器∙电动机保护用断路器∙应用于交流和直流1000V的断路器∙隔离开关每个断路器都具有3极和4极，可配完整系列的保护脱扣器：热磁脱扣器、单磁脱扣器和电子脱扣器。

配有TMD和TMA热磁脱扣器的T1, T2, T3, T4, T5和T6可用于直流电厂，额定电流从1A到800A，最小工作电压为24VDC。

配电用的断路器ABB塑壳断路器Tmax和Isomax额定工作电流从1A到3200A，具有固定式、插入式和抽出式，3极和4极。

Tmax T1具有单极型断路器T1B 1p，分断能力为25 kA （220/230 V AC）。

脱扣器可互换Tmax T4,T5和T6可安装热磁脱扣器、单磁脱扣器和电子脱扣器。

由于安装非常简单，根据实际需求，客户可非常简单的更换这些脱扣器。

当然，此时客户需要对安装负责。

这些脱扣器可互相更换，使得断路器使用不仅灵活，而且节约空间和减少库存。

符合标准塑壳断路器及其附件均符合国际IEC 60947-2标准及EC的相关指令，包括低压指令(LVD) no. 73/ 23 EEC” 和“电磁兼容指令(EMC) 89/336 EEC”.ABB质量体系符合ISO 9001标准和欧洲EN ISO 9001和意大利UNI EN ISO 9001标准。

此产品符合船用电气设备的规定，已获得主要船级社的认可（如RINA - QUACER)等:T1 1p T1T2T3T4T5T6S7S8额定不间断电流 Iu [A] 160 160 160 250 250320400630630800100012501600200025003200极数No. 1 3-4 3-4 3-4 3-4 3-4 3-4 3-4 3-4额定工作电压Ue AC 50-60Hz[V] 240 690 690 690 690 690 690 690 690额定工作电压Ue DC[V] 125 500 500 500 750 750 750 - -额定冲击耐受电压 Uimp [kV] 8 8 8 8 8 8 8 8 8额定绝缘电压 Ui [V] 500 800 800 800 1000 1000 1000 1000 1000 测试电压 (50 Hz, 1分钟) [kV] 3 3 3 3 3.5 3.5 3.5 3 3分断能力额定极限短路分断能力IcuAC 50-60 Hz 380/415 V [kA] 25(1)(2)16 36 36 85 36 50 3620036 20036 10050 10085 120额定极限短路分断能力Icu AC 50-60 Hz 690 V [kA] 3 66 10 5 820 8020 8020 15020 3540 50额定极限短路分断能力IcuDC 500 V - 3 极串联 [kA] 25(3)16 36 36 85 36 50 167016 7020 65--额定运行短路分断能力 Ics AC 50-60 Hz 380/415 V [kA] 18 16 25 36 70 27 36 20036 20035 1505047 60使用类别 (IEC 60947-2) AAAAAB/ABBB机械寿命 N. op x [103] No 25 25 25 25 20 20 20 10 10电气寿命 ( 415 V)N. op x [103] No 88888 6 75 7 5 7 5 2.5 1.5脱扣保护*TMF (T不可X调, M不可调)X X XTMD (T可调, M不可调)X X X XTMA (T可调, M可调)TMG (T可调, MX X可调)ELT (电子式) X X X X X X 基本尺寸 (固定式)宽度 1 极[mm] 25.4宽度 3 极[mm] 76 90 105 105 140 210 210 406 宽度 4 极[mm] 102 120 140 140 184 280 280 556 深度[mm] 70 70 70 70 103.5 103.5 103.5 138.5 242406 400 高度[mm] 130 130 130 150 205 205 268406接线端子形式固定式 F F F F F F F F F 插入式P P P P抽出式W W W W(1) In=16 A 和 In= 20 A Icu= 16 k A(2) Icu 在 230 V AC(3) Icu 在 125 V DC*脱扣单元:TMF = 热磁固定脱扣TMD = 热磁式 (带T可调)TMA = 热磁式 (带T可调, M可调)TMG = 发电机保护脱扣 (带T可调, M不可调)ELT = 电子式电动机保护用断路器起动, 切换和三相异步电动机的保护是基本操作的正确使用, ABB SACE 建议2个不同的方案:∙一个传统系统对抗短路的断路器, 对抗过载, 缺相或相不平衡的热过载继电器, 对抗电动机切换的接触器∙一个集成系统保护, 有赖于 PR222MP 脱扣保护, 确保: 对抗短路, 过载, 对抗缺相或相不平衡和对抗转子锁紧应用6种规格 (T2, T3, T4, T5, S6 和 S7)均可在大范围起动, 由 0.37 kW 高达 250 kW 带 Tmax T5 和355 kW 带 Isomax S6 (400 V AC).标准认可使用于配电断路器.T2T3T4T5T6S7额定不间断电流Iu[A] 160 250 250320400630800 1250额定工作电流In [A] 1÷100 100÷200 80÷250 3204003206301000 极数No. 3 3 3 3 3 3额定工作电压UeAC 50-60Hz,额定工作电压UeAC 50-60Hz[V] 690 690 690 690 690 690额定冲击耐受电压 Uimp[kV] 8 8 8 8 8 8额定绝缘电压Ui [V] 800 800 1000 1000 1000 1000测试电压(50Hz, 1 分钟)[kV] 3 3 3.5 3.5 3.5 3分断能力额定极限短路分断能力Icu AC 50-60 Hz 380/415 V [kA] 36 85 36 5036 20036 20036 10050 65额定极限短路分断能力Icu AC 50-60 Hz 690 V [kA] 6 10 5 8 20 80 20 80 20 30 20 35 额定运行短路分断能力Ics AC 50-60 Hz 380/415 V [kA] 36 702736 20036 20036 7550使用类别 (IEC 60947-2) A A A B/A B B 机械寿命 103[N. op.]25 25 20 20 20 10电气寿命 (415 V) 103[N. op.]8 8 8 7 5 5脱扣器保护 (短路保护)*MF X单磁式MA XX X电子式(PR221 DS-I )X X X电子式 (PR211 I ) X脱扣器保护 (集成保护)*PR222 MPX XPR212 MPX X 基本尺寸 (固定式)宽度[mm] 90 105 105 140 210 210深度[mm] 70 70 103.5 103.5 103.5 138.5高度[mm] 130 150 205 205 268/406 406接线端子形式固定式 F F F F F F插入式P P P P抽出式W W W W*脱扣单元:MF = 电磁固定脱扣MA = 电磁式 (可调)PR221DS-I = 电子式PR211 = 电子式PR222MP = 电子式(适用于电动机保护)PR212MP = 电子式(适用于电动机保护)Circuit-breakers for applications up to 1000 VWithin the panorama of the ABB moulded-case circuit-breakers there is also the range of circuit-breakers for applications in direct current and in alternating current up to 1000 V.The typical sectors of use for these are mining, road and railway tunnel installations, electric traction and industrial applications in general. The circuit-breakers are available in three-pole and four-pole version with TMD or TMA adjustable thermomagnetic releases for use in direct and alternating current, or in version three-pole with electronic releases (Tmax with PR221DS, PR222DS/P; Isomax with PR21x), for applications in alternating current.The dimensions of these circuit-breakers are the same as the standard ones. They can, moreover, be combined with all the accessories available, except for the residual current, and can be converted into the removable or withdrawable version using a conversion kit and fixed parts of the standard circuit-breakers.交流配电ACT4T5T6额定不间断电流Iu [A] 250 400 - 630 630- 1000极数[No.] 3/4 3/4 3分闸能力额定极限短路分断能力Icu AC 50-60 Hz (1000V) [kA] 20 20 20 额定运行短路分断能力Ics AC 50-60 Hz (1000 V) [kA] 20 15 短路合闸能力额定短路合闸能力Icm AC 50-60 Hz ( 1000V) [kA] 40 40 40脱扣保护热磁式 (带T 可调)TMDX热磁式 (带T 可调, M 可调)TMAX X电子式 ELTXXX直流配电 DC T4 T5 T6额定不间断电流Iu [A] 250 400 - 630 630- 800 极数 [No.] 4 4 4 分断能力额定极限短路分断能力Icu DC 1000 V 4 极串联 [kA] 404040脱扣保护TMD (T 可调, M 不可调) XTMA (T 可调, M 可调) X X X两系列的通用值T4T5T6额定工作电压Ue [V] 1000 1000 1000额定冲击耐受电压Uimp [kV] 8 8 8额定绝缘电压Ui [V] 1000 1000 1000隔离功能X X X[V] 3500 3500 3500测试电压(50Hz, 1 分钟)参考标准IEC 60947-2 X X X尺寸 (固定式)宽度 (3 极) [mm] 105 140 210宽度 (4 极) [mm] 140 184 280深度[mm] 103.5 103.5 103.5高度[mm] 205 205 268 / 406接线端子形式固定式 F F F插入式P P抽出式W W W*脱扣单元:TMD =热磁式 (带T可调)TMA = 热磁式 (带T可调, M可调)ELT = 电子式Switch-disconnectorsThe switch-disconnectors derive from the corresponding circuit-breakers, of which they keep the same overall dimensions, the versions, the fixing systems and the possibility of mounting the accessories. This version onlydiffers from the circuit-breakers in the absence of the protection releases. They are characterised by a rated voltage of 690 V in alternating current and up to 750 V in direct current.T1 DT3 DT4 DT5 DT6 DS7 DS8 DIth[A]1602503204006306308001000100012501600200025003200 Ie [A] 125 200 320 4006306308001000100012501600200025003200 极数Nr. 3-4 3-4 3-4 3-4 3-4 3-4 3-4额定工作电压Ue AC50-60Hz[V] 690 690 690 690 690 690 690 额定工作电压Ue DC [V] 500 500 750 750 750 750 750 额定冲击耐受电压Uimp [kV] 8 8 8 8 8 8 8额定绝缘电压Ui [V] 800 800 1000 1000 1000 1000 1000测试电压(50 Hz,1 分钟)[kV] 3 3 3.5 3.5 3.5 3 3额定短路合闸能力Icm [kA] 2.8 5.3 5.3 11 30 52.5 85 Icw [kA] 2 3.6 3.6 6 15 25 40基本尺寸 (固定式)宽度 (3极) [mm] 76 105 105 140 210 210 406 宽度 (4 极) [mm] 102 140 140 184 280 280 556 深度[mm] 70 70 103.5 103.5 103.5 138.5 242高度[mm] 130 150 205 205 268406406 400 接线端子形式固定式 F F F F F F F插入式P P P抽出式W W W(*) W(*) 高达 800 ACircuit-breakers according to UL CSA StandardsIn the field of molded case circuit breakers, conforming to the UL489 and CSA C22.2 Standards, SACE’s proposal presents the following ranges:∙power distribution circuit breakers (fitted with thermomagnetic or electronic trip units)∙power circuit breakers with magnetic only trip units for motor protection (Motor Control Protection - MCP)∙switch-disconnectors for use as isolators or switching devices for lines, busbars or plant parts (Molded Case Switch - MCS).The possibilities are increasingly greater for those customers who also operate on the markets subject to the standards defined by the UL/CSA Standards since they have an entire range of molded case circuit-breakers available, with continuous current ratings which go from 100A to 2500A and interrupting rating, at 480 V AC, which can reach 100kA.As well as extending the field of continuous current ratings downwards, introduction of the T1 size means that the applications typical of power subdistribution where a circuit-breaker characterised by limited overall dimensions, but which guarantees great versatility in mounting accessories and installation, is particularly worthwhile.The smallest of the molded case circuit breakers, the single-pole T1, conforming to the UL, is also presented.Finally, the S8 circuit-breaker according to UL/CSA Standards also allows completion towards the higher continuous rating currents. Isomax S8V 1600, 2000 and 2500 A lend themselves to being installed immediately to the load side of the power supply sources of the low voltage systems and are suitable for operating safely under the most severe service conditions required of modern plants. The high performances, great flexibility of accessories, ease of coordination with the devices located on the load side and the possibility of limiting the depth of the switchgear thanks to the reduced overall dimensions of the circuit breaker make Isomax S8 a particularly advantageous solution.配电 (MCCB)T1T2T3T4T5S6S7S8外框尺寸[A] 100 100 225 250 400600(2)800 1200 160020002500极数No.34234342342342323 3干扰值480 V [kA] 22(1)3565253525150251505010065 100600 V [kA] 105 18851885254250 85500 V DC(3极串联)[kA] 25 25100251003565600 V DC(3 极串联)[kA] 3.6 166516652050脱扣单元*TMD, TMA X X X X X XELT X X X X X X电动机保护(MCP)T1T2T3T4T5S6S7S8外框尺寸[A] 100 225 250 400 800 1200 160020002500 额定值[A] 10÷100100÷20010015025030040060080010001200160020002500极数 No. 3 3 3 3 3 3 3 干扰值240 V [kA] 65 150 65 65 200 65 200 50 100 65 100 480 V [kA] 35 65 35 25 100 25 100 50 100 65 100 600 V [kA] 18 65 1865脱扣单元* MA X XELT X X X X X X隔离开关 (MCS)T1 T2 T3 T4 T5 S6 S7 S8额定值100 150 225 250 400600(2)8001200 2500极数No. 3-4 3-4 3-4 3-4 3 3 3 超磁 [kA] 1 1.5 2.25 3 5610 20 35额定电压 AC 50-60 Hz [V] 480 480 600 600 600 600 600额定电压 DC [V] 500 500 600 600 600600600通用数值T1 T2 T3 T4 T5 S6 S7 S8 额定电压 AC 50-60Hz [V] 480 480 480 600 600 600 600 600额定电压 DC[V] 500 500 500 600600600--测试电压(50 Hz, 1 分钟)[kV] 3 3 3 3.5 3.5 3 3 3机械寿命103[N. op.]25 25 25 20 20 20 10 10电气寿命(在415 V) 103[N. op.]8 8 8 8 7 / 5 7 / 5 7 / 5 2.5 /1.5尺寸 (固定式)宽度 3 极[mm] 76 90 105 105 140 210 210 406 宽度 4 极[mm] 102 120 140 140 184 280 280 406 深度[mm] 70 70 70 103.5 103.5 103.5 138.5 242高度[mm] 130 130 150 205 205 268406406 400 接线形式固定式 F F F F F F F F 插入式P P P P抽出式W W(1) 18 kA 在 277 V AC 案适用于 T1 1p(2) 如需600 A, 请与ABB办事处联系*脱扣单元:TMD = 热磁式 (带T可调)TMA = 热磁式 (带T可调, M可调)ELT = 电子式。

低压产品目 录页1.断路器空气断路器 - Emax 空气断路器 - New Emax 空气断路器 - Megamax 塑壳断路器 - Isomax 漏电保护组件/漏电保护继电器 塑壳断路器 - Tmax 双电源自动切换装置 - DPT 配电智能化元件 - IPD 2.工控产品软起动器接触器建筑用接触器 - ESB (导轨安装)手动电机起动器 - MS 系列短路保护电器和接触器及热继电器的配合电机控制/保护器件指示装置接线端子3.开关及熔断器组开关熔断器组 - OS/OESA (32…800A)负荷开关 - OT/OETL (16…3150A)熔丝开关 - Easyline/Fastline 4.终端配电保护建筑电器元件电涌保护器 - OVR 5.箱体终端配电箱 - ACM/ACP/ACF 系列三相配电箱 - SDB 系列动力配电箱 - MDS 系列6.电网质量产品无功补偿控制器件有源谐波滤波器7.断路器保护配合表断路器保护配合表因产品技术不断改进，所有数据应以本公司最新确认为准。

ABB 公司对本手册的接受或使用无任何商业承诺或保证，由使用者根据具体应用考虑本手册的适应性。

0/1ABB 低压电器元件选用手册1234567...................................................................................... 1/1-3.............................................................................. 1/4-7................................................................................ 1/8-9................................................................................ 1/10-15........................................................................ 1/16.................................................................................. 1/17-20............................................................................ 1/21............................................................................... 1/22-23..................................................................................................... 2/1-7........................................................................................................... 2/8........................................................................ 2/9......................................................................... 2/10-12.......................................................... 2/13................................................................................... 2/14-22................................................................................................. 2/23-24................................................................................................. 2/25-26............................................................. 3/1................................................................ 3/2-3........................................................................ 3/4-5............................................................................................. 4/1-13........................................................................................ 4/14..................................................................... 5/1................................................................................. 5/2-3................................................................................. 5/4-5........................................................................................ 6/1-4.............................................................................................. 6/5........................................................................................ 7/1-5。

0.4-1.0倍，步距 0.04倍 0.4-1.0倍，步距 0.02倍0.4-1.0倍，步距 0.02倍Tmax型号说明，四段保护，额定电流800A,4极，单磁保护，额定电流250A,3极Tmax 型号说明塑壳断路器漏电组件及漏电保护继电器1.漏电组件T1-160/3P或4P+RC221/RC222T2-160/3P或4P+RC221/RC222T3-250/3P或4P+RC221/RC222T4-320/4P或T5-630/4P+RC222注： 1.RC221漏电动作电流：0.03--0.1--0.3--0.5--1--3A 可调。

2.RC222漏电动作电流：0.03--0.05--0.1--0.3--0.5--1--3--5--10 A 可调。

3.RC222延迟时间: 0--0.1--0.2--0.3--0.5--1--2--3S可调。

4.RC222可提供预报警信号触头和报警信号触头。

2.漏电保护继塑壳型号 +RCQ注： 1.RCQ 漏电动作电流：0.03--0.05--0.1--0.3--0.5--1--3--10--30 A 可调。

2.延迟时间： 0--0.1--0.2--0.3--0.5--0.7--1--2--3--5S可调。

3.可提供报警接点。

协议报警ModbusRTUstandard测量功能相电流，中性线电流，接地电流维护信号功能L 功能的LED预报警与报警L 功能报警接点输出数据获取开关况态: 开-合模式: 本机, 远程操作机构保护参数设置IL, S, I, G功能报警脱扣控制失败报警操作总次数脱扣和脱扣测试总次数人工操作总次数各种保护功能脱扣的次数最后一次脱扣的相关数据开关分合(通过马达操作)报警重置开关再扣 (通过马达操作)设定保护装置的曲线和脱扣值。

选型： S 5 N 400 PR212-LSI R400 3P/4P F 或W
塑壳 壳架号 分断能力 壳架电流 脱扣器保护类型 整定电流值 极数 固定或抽出式
1. ABB 可提供具有 通信功能 的断路器以及其它更多功能的断路器，详情见样本。

2. S / E 型断路器的电子脱扣器 PR211/2 和 PR111 的脱扣值 L / S / I / G 多档可调； 如：选定整定电流值后仍有 40% -- 100% 的电流调整范围； 例如选型为：
E2N1600 PR111/P - LI R 800 4P W 则此断路器可在 320A -- 800A 间调节；
E 3 N 2500 PR111-LSI R1600 3P/4P
F 或W
框架 框架号 分断能力 框架电流 脱扣器保护类型 整定电流值 极数 固定或抽出式ABB 塑壳断路器、空气断路器快速选型表
注：ABB可提供分断能力达200KA及壳架电流达3200A的塑壳断路器；。

目 录页1.断路器空气断路器 - New Emax 空气断路器 - Megamax 塑壳断路器 - Isomax 漏电保护组件/漏电保护继电器 塑壳断路器 - Tmax 双电源自动切换装置 - DPT 配电智能化元件 - IPD 2.工控产品软起动器接触器建筑用接触器 - ESB (导轨安装)手动电机起动器 - MS 系列短路保护电器和接触器及热继电器的配合电机控制/保护器件指示装置接线端子3.开关及熔断器组开关熔断器组 - PowerLine 负荷开关 - SwitchLine 熔断器开关 - EasyLine/FastLine 4.终端配电保护产品建筑电器元件电涌保护器 - OVR 5.箱体终端配电箱 - ACM/ACP/ACF 系列三相配电箱 - SDB 系列动力配电箱 - MDS 系列6.电网质量产品无功补偿控制器件有源谐波滤波器7.断路器保护配合表断路器保护配合表因产品技术不断改进，所有数据应以本公司最新确认为准。

ABB 公司对本手册的接受或使用无任何商业承诺或保证，由使用者根据具体应用考虑本手册的适应性。

0/1ABB 低压电器元件选用手册1234567.............................................................................. 1/1-4................................................................................ 1/5-6................................................................................ 1/7-12........................................................................ 1/13.................................................................................. 1/14-17............................................................................ 1/18............................................................................... 1/19-20..................................................................................................... 2/1-7........................................................................................................... 2/8........................................................................ 2/9......................................................................... 2/10-12.......................................................... 2/13................................................................................... 2/14-22................................................................................................. 2/23-24................................................................................................. 2/25-26............................................................................... 3/1.................................................................................. 3/2-3................................................................... 3/4-5............................................................................................... 4/1-8........................................................................................... 4/9..................................................................... 5/1................................................................................. 5/2-3................................................................................. 5/4-5........................................................................................ 6/1-4.............................................................................................. 6/5........................................................................................ 7/1-53/1开关熔断器组 - OS/OESA (32…800A )开关熔断器组 - P o w e r L i n e 3说 明：1. 开关熔断器组不包括熔断器,熔断器需另行订购2. 熔断器应符合 IEC 有关标准。

abb低压电器元件 - 选用手册1. 引言在现代工业生产和家庭生活中，电气设备已经成为必不可少的一部分。

而abb作为全球领先的电气设备制造和解决方案提供商，其低压电器元件备受信赖。

在选择abb低压电器元件时，掌握其选用手册是至关重要的。

2. abb低压电器元件概述abb低压电器元件包括断路器、接触器、继电器、隔离开关等，涵盖了电气系统中各种重要的功能。

这些元件的选用与性能直接关系到电气系统的安全可靠性和稳定运行。

3. abb低压电器元件选用手册abb低压电器元件选用手册是abb官方提供的一本重要参考资料，其中包含了各种abb低压电器元件的技术参数、选型指南、安装要求等详细信息。

通过研读选用手册，用户可以全面了解abb低压电器元件的特性以及如何正确选型和使用。

4. 深入探讨abb低压电器元件的选用要点（1）技术参数分析在选用abb低压电器元件时，首先需要仔细研读选用手册中的技术参数。

断路器的额定电流、额定短路容量，接触器的触点额定电流、额定短路保护等。

这些参数直接关系到元件在电气系统中的使用范围和可靠性。

（2）选型指南abb低压电器元件选用手册还会详细介绍不同型号的元件适用的场合和用途。

针对不同的负载类型，abb会推荐适合的断路器和接触器型号，并提供详细的选型方法。

（3）安装要求在选用abb低压电器元件后，正确的安装和使用也是至关重要的。

选用手册中会包含元件的安装要求，包括安装尺寸、接线方法、绝缘要求等，用户需要严格按照要求进行安装，以确保元件的正常运行。

5. abb低压电器元件的未来发展abb作为全球领先的电气设备制造商，其低压电器元件在性能和稳定性上都有着显著的优势。

随着数字化技术的不断应用，abb低压电器元件也在不断创新，未来将更加智能化和便捷化。

6. 个人观点和总结通过研读abb低压电器元件选用手册，我深切感受到abb在电气设备领域的技术实力和丰富经验。

在未来的工作和生活中，我将继续关注abb低压电器元件的发展，努力将其应用到实际生产和生活中，为提升电气系统的安全稳定性作出贡献。

供应A BB塑壳断路器(S型).1(全国总代理）S2/3+RC212垂直安装一体化剩余电流断路器(配S2/S3系列断路器) 分断容量 : 35kA脱扣单元 : 热磁脱扣 TM电磁脱扣值班 (Im) : 10Ith接线形式: FF (前接线) , FFC (电缆前接线)型号S2N160 R12.5 TM 10Ith FFC 4P+RC212/2VS2N160 R16 TM 10Ith FFC 4P+RC212/2VS2N160 R20 TM 10Ith FFC 4P+RC212/2VS2N160 R25 TM 10Ith FFC 4P+RC212/2VS2N160 R32 TM 10Ith FFC 4P+RC212/2VS2N160 R40 TM 10Ith FFC 4P+RC212/2VS2N160 R50 TM 10Ith FFC 4P+RC212/2VS2N160 R63 TM 10Ith FFC 4P+RC212/2VS2N160 R80 TM 10Ith FFC 4P+RC212/2VS2N160 R100 TM 10Ith FFC 4P+RC212/2VS2N160 R125 TM 10Ith FFC 4P+RC212/2VS2N160 R160 TM 10Ith FFC 4P+RC212/2VS3N160 R32 TM 10Ith FF 4P+RC212/3VS3N160 R40 TM 10Ith FF 4P+RC212/3VS3N160 R50 TM 10Ith FF 4P+RC212/3VS3N160 R63 TM 10Ith FF 4P+RC212/3VS3N160 R80 TM 10Ith FF 4P+RC212/3VS3N160 R100 TM 10Ith FF 4P+RC212/3VS3N160 R125 TM 10Ith FF 4P+RC212/3VS3N160 R160 TM 10Ith FF 4P+RC212/3VS3N250 R200 TM 10Ith FF 4P+RC212/3VS3N250 R250 TM 10Ith FF 4P+RC212/3VS2/3+RC212水平安装一体化剩余电流断路器(配S2/S3系列断路器) 分断容量 : 35kA脱扣单元 : 热磁脱扣 TM电磁脱扣值班 (Im) : 10Ith接线形式: FF (前接线) , FFC (电缆前接线)型号S2N160 R12.5 TM 10Ith FFC 4P+RC212/2HS2N160 R16 TM 10Ith FFC 4P+RC212/2HS2N160 R20 TM 10Ith FFC 4P+RC212/2HS2N160 R25 TM 10Ith FFC 4P+RC212/2HS2N160 R32 TM 10Ith FFC 4P+RC212/2HS2N160 R40 TM 10Ith FFC 4P+RC212/2HS2N160 R50 TM 10Ith FFC 4P+RC212/2HS2N160 R63 TM 10Ith FFC 4P+RC212/2HS2N160 R80 TM 10Ith FFC 4P+RC212/2HS2N160 R100 TM 10Ith FFC 4P+RC212/2HS2N160 R125 TM 10Ith FFC 4P+RC212/2HS2N160 R160 TM 10Ith FFC 4P+RC212/2HS3N160 R32 TM 10Ith FF 4P+RC212/3HS3N160 R40 TM 10Ith FF 4P+RC212/3HS3N160 R50 TM 10Ith FF 4P+RC212/3HS3N160 R63 TM 10Ith FF 4P+RC212/3HS3N160 R80 TM 10Ith FF 4P+RC212/3HS3N160 R100 TM 10Ith FF 4P+RC212/3HS3N160 R125 TM 10Ith FF 4P+RC212/3HS3N160 R160 TM 10Ith FF 4P+RC212/3HS3N250 R200 TM 10Ith FF 4P+RC212/3HS3N250 R250 TM 10Ith FF 4P+RC212/3HS2/3+RC212-R垂直安装一体化剩余电流断路器(配S2/S3系列断路器) 分断容量 : 35kA脱扣单元 : 热磁脱扣 TM电磁脱扣值班 (Im) : 10Ith接线形式: FF (前接线) , FFC (电缆前接线)型号S2N160 R12.5 TM 10Ith FFC 4P+RC212-R/2VS2N160 R16 TM 10Ith FFC 4P+RC212-R/2VS2N160 R20 TM 10Ith FFC 4P+RC212-R/2VS2N160 R25 TM 10Ith FFC 4P+RC212-R/2VS2N160 R32 TM 10Ith FFC 4P+RC212-R/2VS2N160 R40 TM 10Ith FFC 4P+RC212-R/2VS2N160 R50 TM 10Ith FFC 4P+RC212-R/2VS2N160 R63 TM 10Ith FFC 4P+RC212-R/2VS2N160 R80 TM 10Ith FFC 4P+RC212-R/2VS2N160 R100 TM 10Ith FFC 4P+RC212-R/2VS2N160 R125 TM 10Ith FFC 4P+RC212-R/2VS2N160 R160 TM 10Ith FFC 4P+RC212-R/2VS3N160 R32 TM 10Ith FF 4P+RC212-R/3VS3N160 R40 TM 10Ith FF 4P+RC212-R/3VS3N160 R50 TM 10Ith FF 4P+RC212-R/3VS3N160 R63 TM 10Ith FF 4P+RC212-R/3VS3N160 R80 TM 10Ith FF 4P+RC212-R/3VS3N160 R100 TM 10Ith FF 4P+RC212-R/3VS3N160 R125 TM 10Ith FF 4P+RC212-R/3VS3N160 R160 TM 10Ith FF 4P+RC212-R/3VS3N250 R200 TM 10Ith FF 4P+RC212-R/3VS3N250 R250 TM 10Ith FF 4P+RC212-R/3V备注：RC212-R只报警不脱扣，只用于消防S2/3+RC212-R水平安装一体化剩余电流断路器(配S2/S3系列断路器) 分断容量 : 35kA脱扣单元 : 热磁脱扣 TM电磁脱扣值班 (Im) : 10Ith接线形式: FF (前接线) , FFC (电缆前接线)型号S2N160 R12.5 TM 10Ith FFC 4P+RC212-R/2HS2N160 R16 TM 10Ith FFC 4P+RC212-R/2HS2N160 R20 TM 10Ith FFC 4P+RC212-R/2HS2N160 R25 TM 10Ith FFC 4P+RC212-R/2HS2N160 R32 TM 10Ith FFC 4P+RC212-R/2HS2N160 R40 TM 10Ith FFC 4P+RC212-R/2HS2N160 R50 TM 10Ith FFC 4P+RC212-R/2HS2N160 R63 TM 10Ith FFC 4P+RC212-R/2HS2N160 R80 TM 10Ith FFC 4P+RC212-R/2HS2N160 R100 TM 10Ith FFC 4P+RC212-R/2HS2N160 R125 TM 10Ith FFC 4P+RC212-R/2HS2N160 R160 TM 10Ith FFC 4P+RC212-R/2HS3N160 R32 TM 10Ith FF 4P+RC212-R/3HS3N160 R40 TM 10Ith FF 4P+RC212-R/3HS3N160 R50 TM 10Ith FF 4P+RC212-R/3HS3N160 R63 TM 10Ith FF 4P+RC212-R/3HS3N160 R80 TM 10Ith FF 4P+RC212-R/3HS3N160 R100 TM 10Ith FF 4P+RC212-R/3HS3N160 R125 TM 10Ith FF 4P+RC212-R/3HS3N160 R160 TM 10Ith FF 4P+RC212-R/3HS3N250 R200 TM 10Ith FF 4P+RC212-R/3HS3N250 R250 TM 10Ith FF 4P+RC212-R/3H备注：RC212-R只报警不脱扣，只用于消防S5+RCQ(CL110mm)剩余电流继电器一体化断路器(配S5系列断路器)分断容量 : 35kA脱扣单元:热磁脱扣(TM), 微处理器过电流脱扣器(PR211-LI, PR212-LSI)接线形式: FF (前接线)型号S5N400 R320 TM FF 4P+RCQ(CL110mm)S5N400 R400 TM FF 4P+RCQ(CL110mm)S5N630 R500 TM FF 4P+RCQ(CL110mm)S5N400 PR211-LI R320 FF 4P+RCQ(CL110mm)S5N400 PR211-LI R400 FF 4P+RCQ(CL110mm)S5N630 PR211-LI R630 FF 4P+RCQ(CL110mm)S5N400 PR212-LSI R320 FF 4P+RCQ(CL110mm)S5N400 PR212-LSI R400 FF 4P+RCQ(CL110mm)S5N630 PR212-LSI R630 FF 4P+RCQ(CL110mm)S5+RCQ(CL185mm) 剩余电流继电器一体化断路器(配S5系列断路器) 分断容量 : 35kA脱扣单元 :TM-热磁脱扣, 电子脱扣器(PR211-LI, PR212-LSI)接线形式: FF (前接线)型号S5N400 R320 TM FF 4P+RCQ (CL185mm)S5N400 R400 TM FF 4P+RCQ (CL185mm)S5N630 R500 TM FF 4P+RCQ (CL185mm)S5N400 PR211-LI R320 FF 4P+RCQ (CL185mm)S5N400 PR211-LI R400 FF 4P+RCQ (CL185mm)S5N630 PR211-LI R630 FF 4P+RCQ (CL185mm)S5N400 PR212-LSI R320 FF 4P+RCQ(CL185mm)S5N400 PR212-LSI R400 FF 4P+RCQ(CL185mm)S5N630 PR212-LSI R630 FF 4P+RCQ(CL185mm)。
