ABB断路器参数调试讲义电控柜的断路器进行设置，在ABB塑壳断路器（正面）下方有1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A—4000A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED（5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明机型号供电电压（V）油泵功率（KW）系统电流值断路器参数设置断路器容量过载值调整过流值调整EBZ100型38055400A1档1档EBZ132型38055400A1档1档38075400A1档1档EBZ160型38075400A1档1档38090400A1档1档380110400A1档1档EBZ200型380110400A3档1档380132400A4档1档EBZ200H型380110400A3档1档380132400A4档1档EBZ10038055400A2档1档EBZ132型38055400A5档1档38075400A6档1档EBZ160型38075400A8档2档38090400A9档2档380110400A9档2档EBZ230380132400A7档2档EBZ260H 380132400A7档2档380160400A8档2档EBZ318H380200400A9档3档三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？框架电流Iu：又称为额定不间断电流。

ABB断路器参数调试讲义电控柜的断路器进行设置，在ABB塑壳断路器（正面）下方有两个旋钮（见下1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A—4000A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED（5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明EBZ132型38055400A 5档1档38075400A6档1档EBZ160型38075400A8档2档38090400A9档2档380110400A9档2档EBZ230380132400A7档2档EBZ260H380132400A7档2档380160400A8档2档EBZ318H380200400A9档3档三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么框架电流Iu：又称为额定不间断电流。

指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。

额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。

它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。

有时被标识为In。

额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。

ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下：MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED（5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？∙框架电流Iu：又称为额定不间断电流。

指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。

∙额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。

它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。

有时被标识为In。

∙额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。

∙比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P , Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。

ABB断路器参数调试讲义电控柜的断路器进行设置，在ABB塑壳断路器（正面）下方有1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节范围从2000A—4000A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;MED（5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节范围从280A—400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明机型号供电电压（V）油泵功率（KW）系统电流值断路器参数设置断路器容量过载值调整过流值调整EBZ100型38055400A1档1档EBZ132型38055400A1档1档38075400A1档1档EBZ160型38075400A1档1档38090400A1档1档380110400A1档1档EBZ200型380110400A3档1档380132400A4档1档EBZ200H型380110400A3档1档380132400A4档1档EBZ10038055400A2档1档EBZ132型38055400A5档1档38075400A6档1档EBZ160型38075400A8档2档38090400A9档2档380110400A9档2档EBZ230380132400A7档2档EBZ260H 380132400A7档2档380160400A8档2档EBZ318H380200400A9档3档三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？框架电流Iu：又称为额定不间断电流。

ABB 断路器参数调试讲义电控柜的断路器进行设置，在ABB 塑壳断路器（正面）下方有两个旋钮（见下图），通过调节旋钮的位置可以设置断路器的过流、过载保护值，具体设置方法如下：一、ABB 塑壳断路器过流、过载旋钮设置说明：1、过流调节旋钮，设置电控箱整个负载的过流保护值，调节围从2000A —4000A ，从MIN —MED —MAX 共有9个档位，档位对应值如下：MIN （1）档—2000A; （2）档—2250A; （3）档—2500A; （4）档—2750A;过流调节旋钮过载调节旋钮MED（5）档—3000A; （6）档—3250A; （7）档—3500A; （8）档—3750A；MAX（9）档—4000A;2、过载调节旋钮，设置电控箱整个负载的过载保护值，调节围从280A —400A，从MIN—MED—MAX共有9个档位，档位对应值如下：MIN（1）档—280A; （2）档—295A; （3）档—310A; （4）档—325A;MED（5）档—340A; （6）档—355A; （7）档—370A; （8）档—385A;MAX（9）档—400A;二、ABB断路器机型设置说明三ABB断路器低压断路器的参数详解3.1、空气断路器的框架电流Iu、额定电流Ie、额定电流整定值Ir的含义是什么？•框架电流Iu：又称为额定不间断电流。

指在规定条件下，电器在长期工作制下，各部件的温升不超过规定极限值时所承受的电流值。

•额定工作电流Ie：指在规定条件下，能保证电器正常工作的电流值。

它和额定电压、电网频率、额定工作制、使用类别、触头寿命及防护等级等因素有关。

有时被标识为In。

•额定电流整定值Ir：这是使用者通过断路器的脱扣器自行整定的一个电流值，断路器根据使用者整定的Ir对电路进行过载、短路保护。

•比如ABB的塑壳断路器S5N400 R320 PR112/LI FF 3P , Iu=400A Ie=320A, Ir=( 0.4 – 1)Ie 可调。

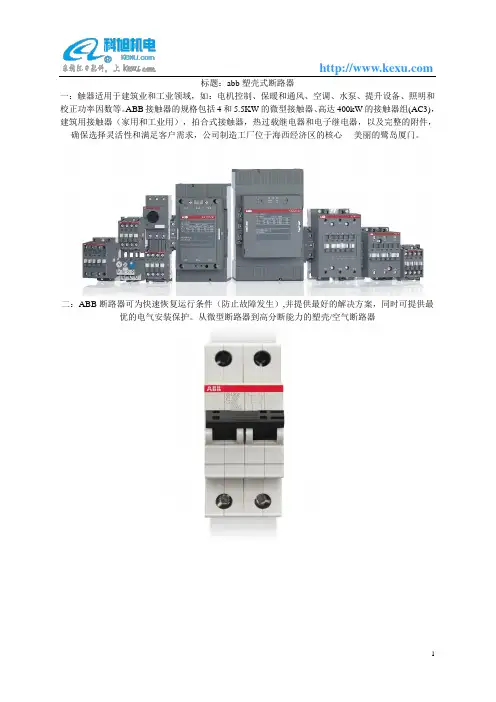

标题：abb塑壳式断路器
