施耐德Compact NSX 塑壳断路器100-630A用户手册(2)

浅谈施耐德NSX塑壳断路器的选择作者：窦立张定峰来源：《科技创新导报》2019年第22期摘 ; 要：低压断路器一般具有多种保护功能，如过载、短路、欠电压保护等，由于其动作值可调，分断能力高，操作方便、安全等优点，被广泛应用。

施耐德CompactNSX的前身是施耐德CompactNS，两者的区别主要在脱扣器，后者为热磁脱口，前者为电子脱扣。

施耐德NSX塑壳断路器在低压配电线路中，由于性能的卓越，一直发挥着重要的作用。

为了能更好地起到配电以及保护的作用，断路器型号的选择应该从多方面考虑。

关键词：额定电流 ;分断能力 ;脱扣器中图分类号：TM62 ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ; ;文献标识码：A ; ; ; ; ; ; ; ; ; ; ; 文章编号：1674-098X（2019）08（a）-0056-021 ;概述CompactNS最初问世于1994年，在原有产品基础上丰富了测量、通信、保护及各种附加功能，广泛应用于工业、民用、医院、学校、船舶、电力设备等。

选择该产品的具体型号，应该从以下几方面入手，来获得适合自己的型号。

2 ;工作环境CompactNSX能够工作在IEC60947-1和60664-1标准所定义的工业环境，环境温度-25℃～+75℃，环境污染等级III级。

抗湿热能力：IEC60068-2-1：干冷（-55℃）;IEC60068-2-2：干热（+85℃）;IEC60068-2-30：湿热（95%相对湿度55℃）;IEC60068-2-52：严重等级2：盐雾。

CompactNSX工作电压：220V～690V，其中几个重要的参数为：Ui：额定绝缘电压;Uimp：额定冲击耐压;Ue：额定工作电压;In：额定电流;Ics：使用分断能力;Icu：极限分断能力3 ;额定电流CompactNSX按照额定电流，将断路器分为6档：40A、100A、160A、250A、400A、630A。

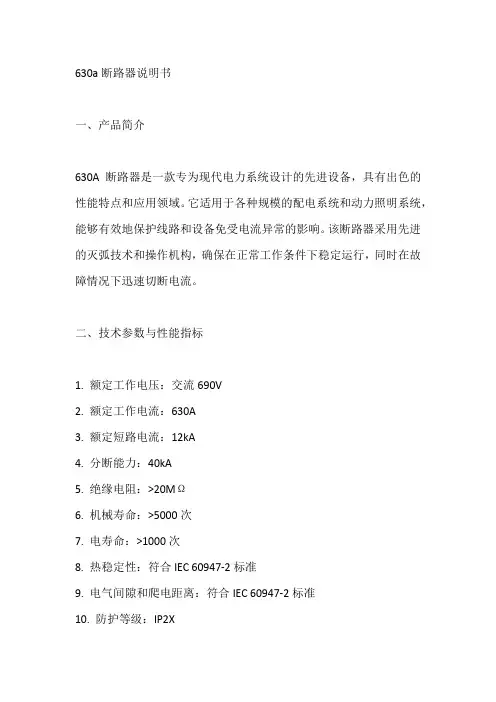

630a断路器说明书一、产品简介630A断路器是一款专为现代电力系统设计的先进设备，具有出色的性能特点和应用领域。

它适用于各种规模的配电系统和动力照明系统，能够有效地保护线路和设备免受电流异常的影响。

该断路器采用先进的灭弧技术和操作机构，确保在正常工作条件下稳定运行，同时在故障情况下迅速切断电流。

二、技术参数与性能指标1. 额定工作电压：交流690V2. 额定工作电流：630A3. 额定短路电流：12kA4. 分断能力：40kA5. 绝缘电阻：>20MΩ6. 机械寿命：>5000次7. 电寿命：>1000次8. 热稳定性：符合IEC 60947-2标准9. 电气间隙和爬电距离：符合IEC 60947-2标准10. 防护等级：IP2X三、结构与组成630A断路器主要由触点、灭弧室、操作机构等部分组成。

触点采用高品质的银合金材料，具有高导电性和耐磨损性；灭弧室采用真空或六氟化硫气体介质，能够迅速切断电流并防止电弧重燃；操作机构采用弹簧储能式结构，通过机械或电动方式进行分合闸操作。

四、安装与接线要求1. 断路器应安装在干燥、通风良好、无腐蚀性气体的室内或室外场所。

2. 断路器的接线端子应按照接线图正确连接，确保接线牢固可靠。

3. 在安装过程中，应确保断路器的操作机构处于正确位置，并按照厂家提供的说明进行安装和调整。

4. 断路器的安装位置应便于维护和操作，同时考虑到安全因素。

5. 在使用过程中，应定期检查断路器的接线端子是否松动或损坏，并及时进行紧固或更换。

6. 在进行维修和保养时，应先断开电源并采取安全措施，以确保工作人员的安全。

7. 断路器在运输和保管过程中应避免受到冲击和振动。

8. 断路器应存放在干燥、通风良好的地方，并避免与腐蚀性气体接触。

9. 在使用过程中，应按照厂家提供的说明进行操作和维护。

10. 在进行维修和保养时，应使用符合要求的工具和材料，并按照厂家提供的说明进行操作。

施耐德全新一代ComPacT NSX DC 直流专用塑壳断路器Compact NSX630 DC TM630D - 4PLV438264已停产由新款代替断路器ComPacT NSX600F DC, 36 kA (750 VDC),TM-DC 脱扣单元, 600 A , 4PC63F4TM600D全新一代ComPacT NSX DC全新一代ComPacT NSX DC 直流专用塑壳断路器施耐德直流断路器130种规格型号从1P到4P，从16A到1500A多场景覆盖，开启智“塑”时代，助力“无限”数字化未来，针对直流电特殊的电流属性，从设计到工艺深耕细作，为直流应用场景提供安全可靠的专用产品特性4种极数产品：1P/2P/3P/4P电流覆盖范围：100-1500A电压覆盖范围：250V-1500V解决方案：断路器及隔离开关附件选择：串联排/并联排/散热片/相间隔板/端子罩/电动操作机构/辅助触点/分励线圈等，与交流产品附件通用产品尺寸：与交流产品同壳架尺寸相等认证：CCC自声明，CE认证，部分产品具有TUV，多国船级社认证等优势全新一代ComPacT NSX DC直流专用塑壳断路器，针对直流电特殊的电流属性，从设计到工艺深耕细作，为直流应用场景提供安全可靠的专用产品。

该系列产品在继承了NSX双旋转触头的经典设计之上，通过对绝缘，触头材料，灭弧结构的特殊处理，提供了多种直流应用系统的解决方案。

针对630-1200A大电流产品，采用并联桥设计结构降低了产品内部接触电阻，无惧严苛应用环境应用NSX DC 适用的行业：数据中心，铁路，机车，新能源光伏，海事，不间断电源场景，直流配电屏等直流应用场景。

施耐德直流断路器全部型号：。

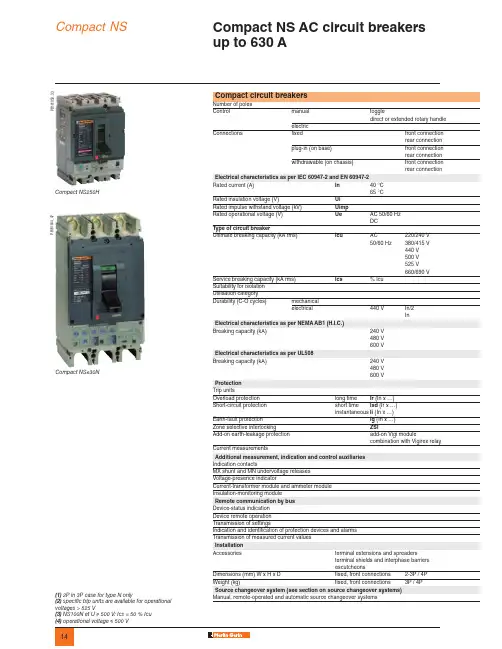

Low Voltage Circuit Breaker 1 to 1600ACompact NSX 100 /160/250Compact NSX 400/630Compact NS 800 to 1600Easypact CVS 160/250Easypact CVS 400/630Easypact EZC 100Acti 9Low Voltage Circuit Breakers 1 to 1600 APageActi 92681226344256Easypact EZC 100Easypact CVS 160 to 630Compact NSX 100 to 630Compact NS 800 to 1600Accessories OverviewTripping Curves Dimensions and Mounting Secection TableSelection table -Acti 9Acti9Vigi iC60漏電保護模組應用技術資料Vigi iC60漏電模組內含殘餘電流電磁機械動作方式，無須輔助電源。

額定電流：動作時間重量(g)接線小於25A ：電纜最大可接至25mm 22P 斷路器3P 斷路器組合示意圖2P Vigi 模組3P Vigi 模組小於63A ：電纜最大可接至35mm 225A 145 63A165 25A 184 63A 210符合IEC61008/61009跳脫時間(Triping time)與漏電電流(I Δn)關係如下：Vigi iC60 漏電模組內含濾波裝置，可有效防止由於瞬間電壓變化。

(照明或設備產生線路電壓波動…)和突波電流所引起的誤動作。

Vigi iC60漏電模組適用63A 及63A 以下的iC60 系列斷路器Vigi iC60漏電模組(額定電流)選定可向下相容：Ex. Vigi iC60 ≦40A 可直接搭配 Acti-9 iC60N MCB 40A 或40A 以下。

塑壳断路器能够自动切断电流在电流超过跳脱设定后。

塑壳指的是用塑料绝缘体来作为装置的外壳，用来隔离导体之间以及接地金属部分。

塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。

其脱扣单元分为：热磁脱扣与电子脱扣器。

本文为大家讲解一下施耐德塑壳断路器。

技术参数及特点：
壳架电流：100A，160A，250A，400A，630A。

分断等级：36KA，50KA，70KA，100KA，150KA。

安装方式：固定式，插入式，抽出式。

操作方式：拨动手柄，旋转手柄，延伸旋转手柄，电动操作机构。

脱扣单元：TM,Mic2.2,Mic2.3,Mic5.2A,Mic5.3A,Mic5.2E,Mic5.3E,Mic6.2A, Mic6.3A,Mic6.2E,Mic6.3E,MA,1.3M,Mic6.2E-M,Mic6.3E-M,Mic2.2G，等。

实现功能：配电保护、电动机保护、发电机保护、400Hz应用、负荷开关、双电源切换系统，等。

参数测量功能：A或E型脱扣单元，可以实现多种电力参数的测量。

柜门显示单元FDM121，可以显示所有脱扣单元测量的信息。

Modbus通信模块，配合BSCM（断路器状态控制模块）以及带通信功能的电操，可以实现四遥功能。

附件齐全：
>SDx可以实现故障诊断功能，特别是可以实现过载指示功能。

>新的电操及旋转手柄，柜门开孔尺寸统一。

>NSX接线附件，连接电子脱扣单元与FDM121柜门显示单元或通信模块。

>口袋电源，方便客户随时检查断路器液晶显示屏及“Ready”LED准备就绪指示灯。
