德力西CDM1塑壳断路器选型手册

安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用CDMNE-400、630塑料外壳式断路器使用说明书CDMNE-400、630塑料外壳式断路器安全告知在安装、操作、运行、维护、检查之前，请务必认真阅读本说明书，并按照说明书上的内容准确安装、使用本产品。

危险：●严禁湿手操作断路器；●使用中，严禁触摸导电部位；●维护与保养时，必须确保产品不带电；●严禁用短路的办法来测试产品；注意：●安装、维护与保养时，应由具有专业资格的人员操作；●产品的各项特性出厂时已整定，使用中不能自行拆装或随意调节；●使用前请确认产品的额定电压，额定电流，频率及特性是否符合工作要求；●为防止相间短路，本产品出厂时配置相间隔板;底板和端子罩，请务必在使用中正确安装，不可漏装和不装。

同时应对接线端裸露导线或铜母线进行绝缘处理，确保绝缘安全；●如需测试绝缘电阻或工频耐压，必须先将电流回路之间的电子元件断开，否则将损坏产品性能；●如果产品在开箱时有破损或异常响声，应立即停止使用并联系供应商；●过载报警不脱扣产品不具备过载保护功能，仅适用于过载报警不脱扣场所；●如需选购附件，请选用本公司所提供的配套附件，以保证质量，如用户因使用非本公司附件而产生的一切不良后果，本公司概不负责；●产品报废时，请做好产品废弃物处理，谢谢您的合作。

测试：●本断路器出厂前已执行标准规定的绝缘测试，若安装前需复测，其步骤如下：●用1000VDC兆欧表；●绝缘电阻应不小于20MΩ；●在断路器触头间，相间，相与外壳间（外壳用金属箔覆盖）；注：如用户无兆欧表，可用工频耐压测试仪做替代实验，测量部位参照绝缘测试方法，施加电压2000V/5秒钟。

请注意带部分的信息1、认识CDMNE-400、6301.1装箱单1.2产品使用环境和条件●本产品防护等级为IP30（接线端子位置为IP00）●本产品污染等级为3级●额定工作电压AC800V/AC1000V/AC1140V●安装地点海拔不应超过2000m,海拔超过2000m时的安装使用，请与制造商联系●允许环境温度-40℃～+70℃，环境温度+40℃时相对湿度不超过50%，较低温度可以有较高湿度如:25℃时相对湿度可达80%，对于因温度变化所产生的凝霜应采取相应的措施。

CDMNE 系列塑料外壳式断路器，适用于额定工作电压AC690/800/1000/1140V ，额定电流63~630A 的交流线路中，可广泛应用于光伏发电行业的交流汇流箱、汇流柜；电力行业并网柜等场合中。

用来分配电能，保护线路和电源设备，使免受过载，短路等故障的危害。

注：1.欠压脱扣器、手操、电操仅250AF 有 2.250/400/630A F 的内部附件仅组合卖，不支持单卖 3.DC24V 分励仅250AF 有 4.如需应用于风电行业或AC1000/1140V 系统中，请特殊备注或优先联系德力西销售CDMNE-250CDMNE-320CDMNE-400/630产品选型CDMNE 塑料外壳式断路器产品概述CDMNE 塑料外壳式断路器基本介绍壳架等级：250A 、320A 、400A 、630A额定电流：63~630A额定电压：AC690V ，AC800V ，AC1000V ，AC1140V额定绝缘电压：1140V 、1250V额定冲击耐受电压：8kV 、12kV隔离功能：有认证：CCC 、CE防护等级：IP30污染等级：3级基本参数海拔：≤2000m环境温度：-40℃～+70℃环境温度+40℃时相对湿度不超过50%，较低温度可以有较高湿度，如:25℃时相对湿度可达80%，对于因温度变化所产生的凝霜应采取相应的措施（注：在-40℃～-5℃、+40℃～+70℃范围内的使用，请参考温度降容系数表）储存环境：周围温度-40~+70℃，相应湿度25℃≤80%工作环境• GB14048.1 低压开关设备和控制设备第1部分：总则• GB14048.2 低压开关设备和控制设备第2部分：断路器• IEC 60947-1 Low-voltage switchgear and controlgear-Part 1：General Rules• IEC 60947-2 Low-voltage switchgear and controlgear-Part 2：Circuit-breakers 符合标准产品参数CDMNE 塑料外壳式断路器降容表说明周围温度不在+40℃时,需要校验时的额定电流进行温度补偿修正值高度在2000米以下不会对断路器性能有影响。

A 一级配电A1 框架断路器01-5051-5556-6768-71A2 高压隔离开关A3高压熔断器A4三相干式变压器快速选型CDW6 框架断路器CDW1 框架断路器DW15 框架断路器DW17 框架断路器DW16 框架断路器3-78-2223-3637-4142-4748-5053-5354-5455-5558-5960-6061-6263-6465-6667-6770-7071-71快速选型GW9-12 单极隔离开关GN19-10 高压隔离开关快速选型XRNP1 高压限流熔断器RN 高压限流熔断器XRNT1 高压限流熔断器XRNM1 高压限流熔断器RW 高压跌落式熔断器快速选型SBK 三相干式变压器A1 框架断路器A 一级配电产品描述主要适用于配电网络中，用来分配电能，以及保护线路和设备免受过载、短路、接地等故障的危害，可避免不必要的停电，提高供电系统的可靠性、连续性和安全性符合标准国际标准 IEC 60947-1、IEC 60947-2、IEC 60947-4国家标准 GB/T 14048.1、GB 14048.2、GB 14048.4CDW6CDW1DW15DW17DW162A 1 框架断路器CDW6 框架断路器CDW6单选附件指南如果您需要更多扩展功能，可单独选购附件 (请参看附件编码订货)附件编码用于附加远程操作功能的附件CDW6DCP 直流电源模块 输入DC220/110V 输出DC28V 2000-6300AF CDW6R继电器模块 AC250V/DC38V 2000-6300AF该产品技术参数详见此样本第8-22页3A 1 框架断路器缆绳联锁CDW6FL2固定式缆绳联锁 (二台)CDW6FL3固定式缆绳联锁 (三台)CDW6DL2抽屉式缆绳联锁 (二台)CDW6DL3抽屉式缆绳联锁 (三台)杠杆联锁CDW6DG2杠杆联锁 (二台)CDW6DG3杠杆联锁 (三台)CDW1 框架断路器本体部分默认标准配置附件: 分励，欠压，合闸，电操，4开4闭辅助触头，门框(2500A 以上规格)，相间隔板,辅助接线端子47回路，M 型脱扣器该产品技术参数详见此样本第23-36页4A 1 框架断路器CDW1附件配置附件名称表DW15 框架断路器本体部分默认标准配置附件: 线圈(分励、欠压、合闸)，控制箱(630A )，电操，通用继电器(1600A 以上)，一组3开3闭辅助触点，2500和5000壳架默认为6开6闭该产品技术参数详见此样本第37-41页5A 1 框架断路器附件配置附件配置6A 1 框架断路器DW16 框架断路器本体部分默认标准配置附件: 分励，欠压，电操，一组3开3闭辅助触点，杠杆操作手柄(630-2000A)该产品技术参数详见此样本第48-50页7A 1 框架断路器框架断路器CDW6壳架等级2000A 、3200A 、6300A 额定电流 In (A)630～6300额定电压 Ue (V)400极数 3极，4极安装方式固定式，抽屉式智能控制器L 型基本功能：保护功能 (L, S, I & G)M 型基本保护功能, 基本测量功能, 辅助功能H 型基本与高级保护功能, 多种测量功能, 辅助功能 &通讯功能远程操作分励脱扣器, 欠压脱扣器, 合闸电磁铁, 电动机操作机构 &辅助触头外接互感器N 相外接互感器, 接地互感器, 漏电互感器锁分闸锁, 门联锁连接绳索联锁, 杠杆联锁, 相间隔板控制单元附件交流电源模块, 直流电源模块, 继电器模块操作门框 , 透明防护罩附件技术参数8A 1 框架断路器额定运行短路分断能力Ics 5080100额定短时耐受电流Icw(1s)506585使用寿命机械寿命 有维护1000080005000机械寿命无维护250025002500电气寿命 有维护10001000800电气寿命 无维护500500500L型智能控制器A 1 框架断路器自诊断功能故障历史记录测试功能A 1 框架断路器动作电流Isd 0.4～15In+OFF 整定步长10kA 以下:≤2A, 10kA 以上≤10A 2Ig 0.2 1.0In+OFF动作时间tG0.1s, 0.2s, 0.3s, 0.4s, OFFH型智能控制器A 1 框架断路器动作电流I R OFF+0.4 1.0In 保护曲线SI: 标准反时限类型选择VI: 快速反时限EI(G): 特快反时限(配电）EI(M): 特快反时限(电动机)动作电流Ig OFF+0,2～1.0xIn 反时限剪切系数Cr 1.5～6, +OFF 延时时间tg0.1～1s分励线圈远程操作功能介绍在断路器储能后，能够在规定的电源电压下，通过远程遥控操作，使断路器断开A 1 框架断路器欠压线圈及欠压延时线圈合闸线圈电动机操作机构功能介绍在断路器储能并通电后，当断路器电压下降到70%-35%的额定电压时，能够动作，使断路器断开。

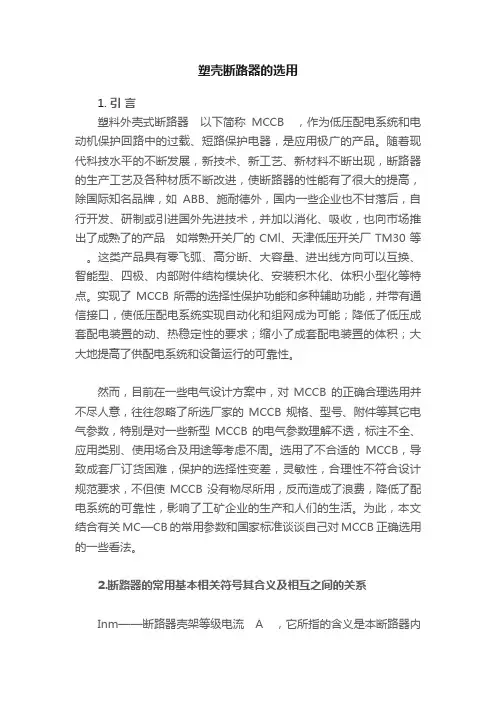

塑壳断路器的选用1.引言塑料外壳式断路器以下简称MCCB，作为低压配电系统和电动机保护回路中的过载、短路保护电器，是应用极广的产品。

随着现代科技水平的不断发展，新技术、新工艺、新材料不断出现，断路器的生产工艺及各种材质不断改进，使断路器的性能有了很大的提高，除国际知名品牌，如ABB、施耐德外，国内一些企业也不甘落后，自行开发、研制或引进国外先进技术，并加以消化、吸收，也向市场推出了成熟了的产品如常熟开关厂的CMl、天津低压开关厂TM30等。

这类产品具有零飞弧、高分断、大容量、进出线方向可以互换、智能型、四极、内部附件结构模块化、安装积木化、体积小型化等特点。

实现了MCCB所需的选择性保护功能和多种辅助功能，并带有通信接口，使低压配电系统实现自动化和组网成为可能；降低了低压成套配电装置的动、热稳定性的要求；缩小了成套配电装置的体积；大大地提高了供配电系统和设备运行的可靠性。

然而，目前在一些电气设计方案中，对MCCB的正确合理选用并不尽人意，往往忽略了所选厂家的MCCB规格、型号、附件等其它电气参数，特别是对一些新型MCCB的电气参数理解不透，标注不全、应用类别、使用场合及用途等考虑不周。

选用了不合适的MCCB，导致成套厂订货困难，保护的选择性变差，灵敏性，合理性不符合设计规范要求，不但使MCCB没有物尽所用，反而造成了浪费，降低了配电系统的可靠性，影响了工矿企业的生产和人们的生活。

为此，本文结合有关MC—CB的常用参数和国家标准谈谈自己对MCCB正确选用的一些看法。

2.断路器的常用基本相关符号其合义及相互之间的关系Inm——断路器壳架等级电流A，它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。

In——断路器的额定电流A，它所指的含义是该断路器内选用的额定热动型脱扣器电流值，在不可调固定式热脱扣器中In=Ir1。

Ir1——断路器的长延时整定电流A，它所指的含义是该断路器的过载保护脱扣器所整定的电流值。

ＣＤＭＱ１水泵缺相保护器产品样本北京办事处北区中区地址：北京市丰台区枫竹苑一区（未来假日花园）18-10 邮编：100076天津办公点地址：天津市西青区凯安道凯信佳园9－3－401邮编：300100沈阳办公点地址：辽宁省沈阳市于洪区细河南路碧桂园银河城钻石郡148-3邮编：110000长沙办公点地址：湖南长沙市芙蓉区万象企业公馆5栋2709邮编：410000郑州办公点地址：河南郑州金水区青年路145号6号楼17层1706号邮编：450000武汉办公点地址：湖北武汉市江汉区新华路186号福星国际商会大厦2516、2517室邮编：430000温州办公点地址：浙江省乐清市柳市镇德力西工业园邮编：325604成都办公点地址：成都市金牛区人民北路二段118号金牛万达广场甲级Ｃ座 16楼1603号邮编：610000南京办公点地址：江苏省南京市秦淮区洪武路23号隆盛大厦1505、1506室邮编：210000重庆办公点地址：重庆市九龙坡区渝洲路4号18－9号邮编：400039广州办事处地址：广州市荔湾区南岸路63号城启大厦1905室 邮编：510160南宁办公点地址：南宁市西乡塘区北大路中梦泽园小区岳阳阁5单元202室邮编：530003昆明办公点地址：昆明市西山区棕树营街道办事处土堆村碧鸡名城C地块9幢2802室邮编：650000贵阳办公点地址：贵阳市观山湖区石林东路中天帝景传说B区B4栋1单元1302室西安办事处地址：陕西西安市莲湖区大庆路三号蔚蓝国际A705 邮编：710082新疆办公点地址：新疆乌鲁木齐市米东区米东南路红光雅居D区6号楼3单元602室邮编：830000青岛办公点地址：青岛市城阳区正阳路177号15号楼2单元903室邮编：214000福建办公点地址：福州市晋安区东二环泰禾广场7号楼1117单元邮编：350024济南办公点地址：山东省济南市历下区工业南路55号未来城商务中心13#楼608室邮编：250000杭州办公点地址：杭州市江干区蓝桥景苑11幢2单元1002室邮编：310016南昌办公点地址：江西南昌市西湖区广场东路恒茂国际华城23幢2907邮编：330002深圳办公点地址：深圳市龙华新区民丰路1号碧水龙庭7栋4单元14D 邮编：518109兰州办公点地址：兰州市城关区瑞德摩尔万国港E座2208邮编：730020电话：153****1522合肥办公点地址：安徽省合肥市瑶海区武里山路五里山天街3A-1402室邮编：230000吉林办公点地址：吉林省长春市经开区浦东路与深圳街交汇处虹湾国际A座706室邮编：130031黑龙江办公点地址：黑龙江省哈尔滨市道外区润达国际D座2单807室邮编：150050石家庄办公点地址：石家庄市裕华区华兴生活小区41－1－102邮编：050011太原办公点地址：山西太原市万柏林区西矿街70号红星小区五单元1402邮编：030024石家庄物流地址：河北省石家庄市元氏县殷村石武铁路东国达物流园内电话：155****1257辽宁物流地址：沈阳市苏家屯区雪莲街188号（雪莲街与四环路交叉口）华翔东北亚贸城 D1 德力西陕西物流地址：陕西省西安市六村堡丰产路西段陕西商储物流园南区B1号德力西仓库山东物流地址：山东省临沂市经济技术开发区翔宇路23号华派克物流园内 重庆物流地址：重庆市江津区珞璜工业园B区重庆西部诚通物流有限公司5号库成都物流地址：四川省成都市青白江区国际集装箱物流园区德汇路9号4栋4-4号广东物流地址：广东省佛山市南海区里水镇怡和二路银裕木业制品厂直入100米河南物流地址：河南省郑州市经济开发区国际物流园喜达路宇培物流园（礼通路）东北W4-A区4B 58-59号湖北物流地址：湖北省武汉市东西湖区临空港大道23号捷利物流园3号库温州物流地址：浙江省乐清市柳市镇德力西高科技生态工业园新疆物流地址：乌鲁木齐市友谊路230号（新疆诚通国际物流园内德力西仓库）芜湖物流地址：安徽省芜湖市芜湖县新芜经济开发区朝阳路德力西物流中心适用范围结构与工作原理缺相保护器壳架电流或适用电机功率运行接线图示例适用环境■ 海拔高度不超过2000米■ 周围空气温度：●周围空气温度上限不超过+40℃；●周围空气温度24h 的平均值不超过+35℃；●周围空气温度下限不低于-5℃；■ 大气条件：大气的相对湿度，在周围最高温度+40℃时不超过50%，在较低温度下可以有较高的相对湿度， 在最湿月的月平均最低温度不超过+25℃时，该月月平均最大相对湿度为不超过90%，并考虑温度变化发生 在产品表面上的凝露。

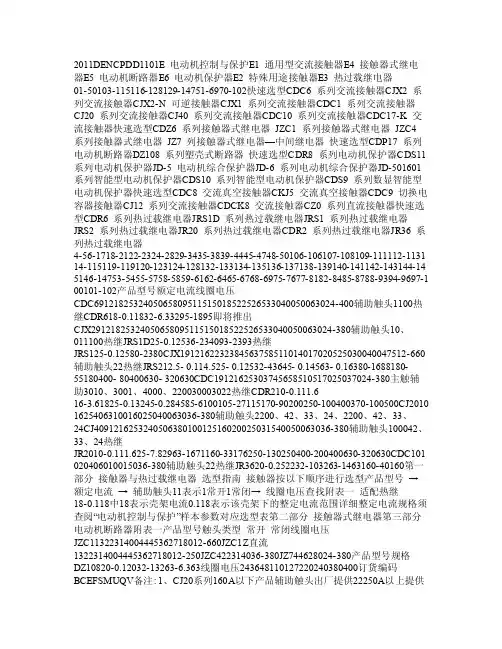

2011DENCPDD1101E 电动机控制与保护E1 通用型交流接触器E4 接触器式继电器E5 电动机断路器E6 电动机保护器E2 特殊用途接触器E3 热过载继电器01-50103-115116-128129-14751-6970-102快速选型CDC6 系列交流接触器CJX2 系列交流接触器CJX2-N 可逆接触器CJX1 系列交流接触器CDC1 系列交流接触器CJ20 系列交流接触器CJ40 系列交流接触器CDC10 系列交流接触器CDC17-K 交流接触器快速选型CDZ6 系列接触器式继电器JZC1 系列接触器式继电器JZC4 系列接触器式继电器JZ7 列接触器式继电器—中间继电器快速选型CDP17 系列电动机断路器DZ108 系列塑壳式断路器快速选型CDR8 系列电动机保护器CDS11 系列电动机保护器JD-5 电动机综合保护器JD-6 系列电动机综合保护器JD-501601 系列智能型电动机保护器CDS10 系列智能型电动机保护器CDS9 系列数显智能型电动机保护器快速选型CDC8 交流真空接触器CKJ5 交流真空接触器CDC9 切换电容器接触器CJ12 系列交流接触器CDCK8 交流接触器CZ0 系列直流接触器快速选型CDR6 系列热过载继电器JRS1D 系列热过载继电器JRS1 系列热过载继电器JRS2 系列热过载继电器JR20 系列热过载继电器CDR2 系列热过载继电器JR36 系列热过载继电器4-56-1718-2122-2324-2829-3435-3839-4445-4748-50106-106107-108109-111112-1131 14-115119-119120-123124-128132-133134-135136-137138-139140-141142-143144-14 5146-14753-5455-5758-5859-6162-6465-6768-6975-7677-8182-8485-8788-9394-9697-1 00101-102产品型号额定电流线圈电压CDC6912182532405065809511515018522526533040050063024-400辅助触头1100热继CDR618-0.11832-6.33295-1895即将推出CJX2912182532405065809511515018522526533040050063024-380辅助触头10、011100热继JRS1D25-0.12536-234093-2393热继JRS125-0.12580-2380CJX1912162232384563758511014017020525030040047512-660辅助触头22热继JRS212.5- 0.114.525- 0.12532-43645- 0.14563- 0.16380-1688180- 55180400- 80400630- 320630CDC19121625303745658510517025037024-380主触辅助3010、3001、4000、220030003022热继CDR210-0.111.616-3.61825-0.13245-0.284585-6100105-27115170-90200250-100400370-100500CJ2010 1625406310016025040063036-380辅助触头2200、42、33、24、2200、42、33、24CJ409121625324050638010012516020025031540050063036-380辅助触头100042、33、24热继JR2010-0.111.625-7.82963-1671160-33176250-130250400-200400630-320630CDC101 020406010015036-380辅助触头22热继JR3620-0.252232-103263-1463160-40160第一部分接触器与热过载继电器选型指南接触器按以下顺序进行选型产品型号→ 额定电流→ 辅助触头11表示1常开1常闭→ 线圈电压查找附表一适配热继18-0.118中18表示壳架电流0.118表示该壳架下的整定电流范围详细整定电流规格须查阅“电动机控制与保护”样本参数对应选型表第二部分接触器式继电器第三部分电动机断路器附表一产品型号触头类型常开常闭线圈电压JZC11322314004445362718012-660JZC1Z直流1322314004445362718012-250JZC422314036-380JZ744628024-380产品型号规格DZ10820-0.12032-13263-6.363线圈电压243648110127220240380400订货编码BCEFSMUQV备注: 1、CJ20系列160A以下产品辅助触头出厂提供22250A以上提供42。

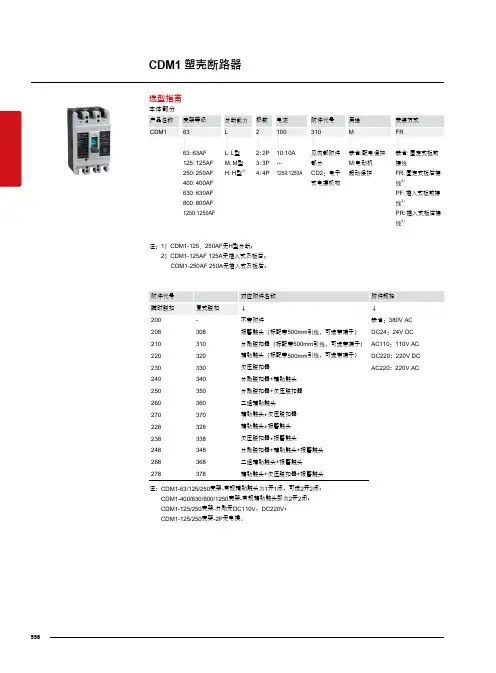

CDM1塑壳断路器本体部分选型指南注：1）CDM1-125、250AF 无H 型分断；2）CDM1-125AF 125A 无插入式及板后； CDM1-250AF 250A 无插入式及板后；200-不带附件缺省：380V AC208308报警触头（标配带500mm 引线，可选带端子）DC24：24V DC210310分励脱扣器（标配带500mm 引线，可选带端子）AC110：110V AC 220320辅助触头（标配带500mm 引线，可选带端子）DC220：220V DC 230330欠压脱扣器AC220：220V AC240340分励脱扣器+辅助触头250350分励脱扣器+欠压脱扣器260360二组辅助触头270370辅助触头+欠压脱扣器228328辅助触头+报警触头238338欠压脱扣器+报警触头248348分励脱扣器+辅助触头+报警触头268368二组辅助触头+报警触头278378辅助触头+欠压脱扣器+报警触头注：CDM1-63/125/250壳架-常规辅助触头为1开1闭，可选2开2闭；CDM1-400/630/800/1250壳架-常规辅助触头即为2开2闭； CDM1-125/250壳架-分励无DC110V ，DC220V ； CDM1-125/250壳架-2P 无电操。

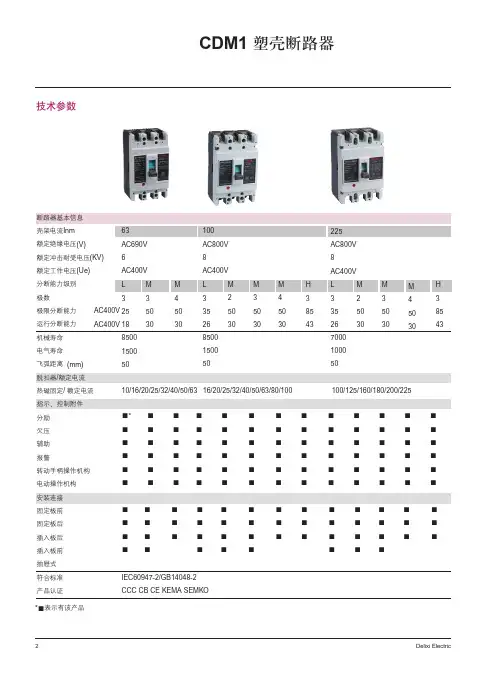

556技术参数CDM1塑壳断路器*■表示有该产品注：1）CDM1-125AF 125A无插入式及板后；CDM1-250AF 250A无插入式及板后；塑壳断路器及剩余电流动作断路器B1557二级配电BCDM1塑壳断路器*■表示有该产品技术参数塑壳断路器及剩余电流动作断路器B1558二级配电CDM1塑壳断路器脱扣器安装方式及附件代号左面安装手柄右面安装□报警触头■辅助触头●分励脱扣器○欠压脱扣器引线方向208308报警触头210310分励脱扣器220320辅助触头230330欠压脱扣器240340辅助触头分励脱扣器250350分励脱扣器欠压脱扣器260360二组辅助触头270370辅助触头欠压脱扣器280380分励脱扣器二组辅助触头218318分励脱扣器报警触头228328辅助报警触头238338欠压脱扣器报警触头248348分励脱扣器辅助报警触头268368辅助触头辅助报警触头278378欠压脱扣器辅助报警触头B1 塑壳断路器及剩余电流动作断路器559B 二级配电CDM1塑壳断路器附件结构示意图CDM1 塑壳断路器560CDM1塑壳断路器欠压脱扣器当控制电压下降到线圈电压整定值以下时，断路器脱扣。
