断路器说明书

BB2D系列产品使用说明书1、用途与适用范围BB2D-63系列直流小型断路器适用于单极额定电压不超过250V，两极不超过440V，额定电流1~63A，额定绝缘电压500V的直流系统线路中。

用来对建筑及类似场所的直流系统线路、电气设备进行过电流保护，也可用于不频繁的通断操作，该产品具有体积小、分断能力高，安装方便、动作灵敏度高等特点。

可广泛用于电厂、变电站、电信、交通、冶金和工矿业等。

2、符合标准及使用条件符合标准：GB/T 14048.2、IEC 60947-2使用温度：-35℃~+70℃，24h内平均温度不超过+35℃海拔高度：≤2000m大气条件：增加安装地点的空气相对湿度+40℃时≤50%，最大时90%3、外形及安装尺寸124、接线能力安全警示:1、产品安装时，不应带电操作，以防触电；2、安装时，接线螺钉应拧紧（扭矩2.5N·m），导线不易松动和拔出，导线截面积应严格按照本说明规定要求选取；3、断路器的保护特性由制造厂整定，不允许随意拆开或调节；4、严禁湿手操作断路器，否则可能发生触电事故。

注: (1) L+ 电源正极，L-电源负极，产品具有无极性接线特点，满足不同接线需求。

(2) 3极产品的负载可根据实际需要，从2、4或2、6或4、6接线端引出。

接线方式1、用途与适用范围BB2D-63H系列高分断直流小型断路器是极限分断能力到20kA的新型产品，适用于大容量电力系统，该产品具有体积小、分断能力高，安装方便、动作灵敏度高等特点。

2、符合标准及使用条件符合标准：GB/T 14048.2、IEC 60947-2使用温度：-35℃~+70℃，24h内平均温度不超过+35℃海拔高度：≤2000m大气条件：安装地点的空气相对湿度+40℃时≤50%，最大时90%3、外形及安装尺寸344、接线能力安全警示:1、产品安装时，不应带电操作，以防触电；2、安装时，接线螺钉应拧紧（扭矩2.5N·m），导线不易松动和拔出，导线截面积应严格按照本说明规定要求选取；3、断路器的保护特性由制造厂整定，不允许随意拆开或调节；4、严禁湿手操作断路器，否则可能发生触电事故。

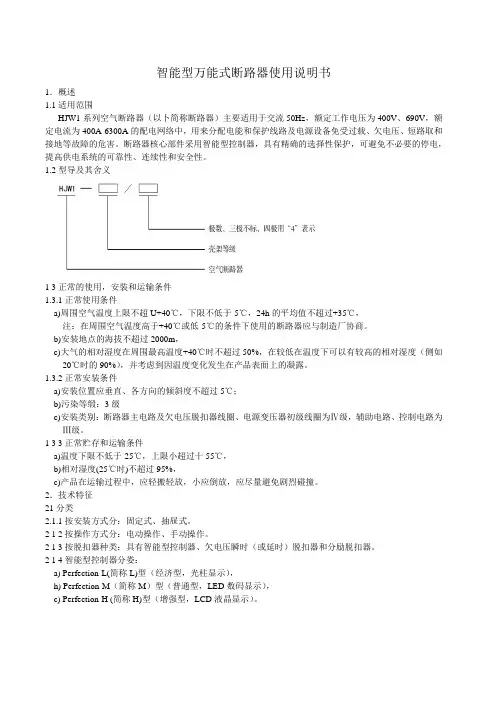

智能型万能式断路器使用说明书1．概述1.1适用范围HJW1系列空气断路器（以卜简称断路器）主要适用于交流50Hz，额定工作电压为400V、690V，额定电流为400A-6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路取和接地等故障的危害。

断路器核心部件采用智能型控制器，具有精确的选择性保护，可避免不必要的停电，提高供电系统的可靠性、连续性和安全性。

1.2型导及其舍义1 3正常的使用，安装和运输条件1.3.1正常使用条件a)周围空气温度上限不超U+40℃，下限不低于-5℃，24h的平均值不超过+35℃，注：在周围空气温度高于+40℃或低-5℃的条件下使用的断路器应与制造厂协商。

b)安装地点的海拔不超过2000m，c)大气的相对湿度在周围最高温度+40℃时不超过50%，在较低在温度下可以有较高的相对湿度（侧如20℃时的90%），并考虑到因温度变化发生在产品表面上的凝露。

1.3.2正常安装条件a)安装位置应垂直、各方向的倾斜度不超过5℃；b)污染等缎：3级c)安装类别：断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈为Ⅳ级，辅助电路、控制电路为Ⅲ级。

1 3 3正常贮存和运输条件a)温度下限不低于-25℃，上限小超过十55℃，b)相对湿度(25℃时)不超过95%，c)产品在运输过程中，应轻搬轻放，小应倒放，应尽量避免剧烈碰撞。

2．技术特征21分类2.1.1按安装方式分：固定式、抽屉式。

2 1 2按操作方式分：电动操作、手动操作。

2 1 3按脱扣器种类：具有智能型控制器、欠电压瞬时（或延时）脱扣器和分励脱扣器。

2 1 4智能型控制器分娄：a) Perfection-L(简称L)型（经济型，光柱显示），h) Perfection-M（简称M）型（普通型，LED数码显示），c) Perfection-H (简称H)型（增强型，LCD液晶显示）。

2.2主要技术参数见表1表1主要技术参数2 .3主要技术性能2.3. l智能型控制器保护特性的电流整定值范围及准确度见表2。

DZ15系列塑料外壳式断路器符合标准：GB/T 14048.2警告1 断路器进行动作特性试验时，应使用经国家有关部门检测合格的专用测试台，严禁利用相线与相线，相线与中性线之间短接来测试短路保护特性的试验方法。

2 严禁湿手操作断路器，否则可能发生电击事故。

注意1 断路器安装场所应无爆炸危险、无腐蚀性气体，并应注意防潮、防尘、防震动。

2 断路器的过载、短路保护特性均由制造厂整定，在使用中不可随意调整，以免影响性能。

1、概述1.1 适用范围DZ15系列塑料外壳式断路器（以下简称断路器）主要适用于交流50Hz，额定工作电压220V或380V，额定电流至100A的配电网络中，可用来分配电能和保护线路及电源设备的过载及短路，还可作为线路的不频繁转换和电动机不频繁启动之用。

断路器按GB/T 14048.2设计、制造与检验。

1.2 正常工作条件和安装条件1.2.1 安装地点的海拔不超过2000m。

1.2.2 周围空气温度周围空气温度上限不超过+40℃；周围空气温度24h的平均值不超过+35℃。

周围空气温度下限不低于-5℃。

1.2.3 大气条件1.2.3.1 湿度最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20℃时达90% , 对由于温度变化偶尔产生的凝露应采取特殊的措施。

1.2.3.2 污染等级：31.2.4 安装条件安装在无冲击振动及无雨雪侵袭的地方；上接线端子接电源侧，下接线端接负载侧；与垂直面的倾斜度不超过5°。

1.2.5安装类别：III1.3 塑壳断路器的型号及含义保护类型:1:表示配电保护用2:表示电动机保护用表示液压电磁式脱扣器极数(2：二极，3：三极)壳架等级额定电流（A）设计序号塑料外壳式断路器2、结构与工作原理2.1 结构本系列断路器,主要部件有:操作机构、过电流脱扣器、灭弧罩、触头系统、导电系统组成。

全部零件安装在一个塑料外壳中。

2.2 工作原理当被保护电路中出现过载或短路时，液压式脱扣器完成延时或瞬时脱扣动作而使断路器分闸，从而切断电源起到过载或短路保护作用。

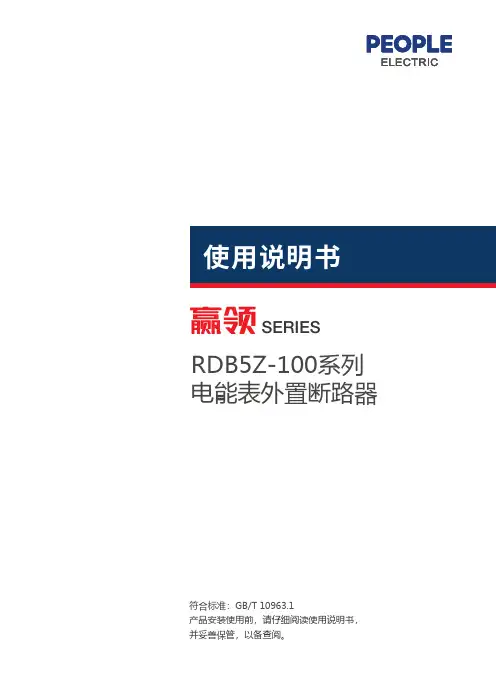

SERIESR DB5Z-100系列电能表外置断路器符合标准：G B/T10963.11、适用范围RDB5Z电能表外置断路器(配预付费电表专用)，具有电表控制与反测状态信号断电、欠费断开防合闸等功能。

适用于交流50Hz或60Hz，额定工作电压为AC230/400V的电路中，额定电流6A至100A的线路中或用户侧，对线路或用户进行远程操作分、合闸控制。

同时对线路起过载和短路保护的作用，也可作为线路的不频繁操作转换之用。

广泛应用于与手动IC卡预付费电度表配套使用，也可远程、互联网、物联网信号控制断电实现分励脱扣和自动重合闸功能，是目前低压用电收费管理配表使用的先进产品。

本产品符合:GB/T10963.1、IEC60898-1标准。

2、产品特点2.1 自动重合闸，分闸装置由集成电路、线路板、马达、齿轮等组成驱动元件。

2.2断路器控制和反馈信号采用AC220V电平(内部串联100kΩ电阻后输出)，允许采用单相或三相半波信号。

当外置断路器处于合闸状态时，反馈电平应为AC220V；当外置断路器处于分闸状态时，反馈端无反馈信号(开路)。

2.3 远程全自动控制方式的断路器控制信号和动作状态满足南网《费控电能表用外置低压断路器技术规范》断路器状态控制表要求。

2.4 断路器可与IC卡预付费电度表、远程集抄电表配套使用，用来控制线路短路分断保护，用电电表管理分合闸作用。

2.5 电度表欠费状态，断路器分闸，具有防合闸功能，防止非正常用电手动合闸功三能。

2.6 如果断路器工作状态手动分闸后，信号提示欠费，则分励机构自动转到锁定位，防止欠费合闸。

2.7 额定分断能力高，最高可达10kA 。

2.8 壳体和部件均采用高阻燃、耐高温、耐冲击塑料制成。

3、型号解释□：Z -自动重合闸AC -交流断路器AC220V 、AC400VDC -直流断路器(工作电压分别为DC12V 、DC24V 、DC48V 、DC110V 、DC220V 、DC380V 、DC600V )LE -漏电断路器 E -智能电流电压监控 □□：通讯型注：其他特殊功能要求与厂家协商RD B 5 Z - 100 □ □无代码表示右侧机构,1代表左侧机构N ：普通型；H ：高分断型壳架等级额定电流具有自动重合闸、预付费及分励脱扣功能设计序号小型断路器企业代号工作温度空气相对湿度防护等级断路器分段能力接线方式额定工作电压Un电气寿命机械寿命额定冲击电压(Uimp)介电强度自动合闸时间tc上电延时 te 使用环境温度为-40℃~+70℃;24h内平均不超过+35℃在最高温度+40℃时不超过50%，在最湿月的平均最低温度不超过+20℃时相对湿度不超过90%IP20RDB5Z-100N：Icn=6kA(6A~63A),Ics=6kA(6A~63A),Icn=Ics=6kA(80A),Icn=Ics=6kA(100A) RDB5Z-100H：Icn=10kA(6A~63A),Ics=7.5kA(6A~63A),Icn=Ics=6kA(80A),Icn=Ics=6kA(100A)1P+N/2P 单相3P+N/4P 三相四线制1P+N/2P230V AC/50Hz3P+N/4P400V AC/50Hz≥6000次，cos=0.85~0.9；10000次≥6KV2000V电压1min≤3s7s≤te≤8s（可根据客户要求设置）4、主要规格及技术参数额定电流In极数6A、10A、16A、20A、25A、32A、40A、50A、63A、80A、100A1P+N、2P、3P+N、4P预期结果环境温度备注不脱扣脱扣脱扣不脱扣脱扣30℃~35℃30℃~35℃30℃~35℃30℃~35℃电流在5s内稳定地通过闭合辅助开关接通电源5、过电流保护特性表序号试验电流（A）起始状态脱扣或不脱扣时间极限1 2 3 41.13In1.45In2.55In5In10In冷态紧接着前项试验后进行冷态冷态t≤1ht≤2ht＜1ht＜2h1s＜t＜60s1s＜t＜120sIn≤63AIn＞63AIn≤63AIn＞63AIn≤32AIn＞32At≤0.1st＜0.1s6、状态控制表7、安装图采用35mm标准导轨安装8、接线图9、外形尺寸图10、测试步骤10.1 安装前,将手柄进行分合闸操作2次,然后将手柄置于分闸位置；10.2 将产品安装到导轨上,并按接线图接线,完成后送电；10.3 送电拨动开关置于【自动】位置,此时如未欠费,产品指示灯常亮。

本手册适用于:IZM91系列断路器典型抽出式断路器及抽屉座典型固定式断路器（板后连接）典型固定式断路器（板前连接）新一代IZM91低压空气断路器使用手册使用手册 MNXXXXXXSC目录第一部分：简介. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1目的 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1安全须知 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1具备资格的人员 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1产品标签及标识 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2断路器概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3抽出式断路器和抽屉座 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3固定式断路器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3第二部分：收货、搬运和检查. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8建议使用的工具 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8断路器的拆箱和检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8断路器的检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10断路器的存放 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10第三部分：断路器的一般操作及描述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11抽出式断路器在抽屉座内的安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11失配联锁保护 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12抽出式断路器的位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12安装固定式断路器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14断路器的基本组件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14操作机构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14手动操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14电动操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15防跳特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15第四部分：断路器特性和附件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16灭弧室 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16电子脱扣系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16基于微处理器的脱扣器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16额定值插头 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16电流互感器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16壳架电流模块 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17脱扣驱动器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17ii新一代IZM91低压空气断路器使用手册 MNXXXXXXSC 2020年12月 使用手册 MNXXXXXXSC固定的高瞬时不可调脱扣 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17非自动装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17二次端子和接线图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17一般接线说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18附件装置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19附件盘 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19左侧附件盘 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19右侧附件盘 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20分励脱扣器（ST） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20欠压脱扣器（UVR） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20过电流脱扣开关（OTS） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20辅助开关 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20其他内部电气附件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20弹簧脱扣器（SR） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20准备合闸开关（LCS） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20电动马达 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20机械附件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20未联锁的弹出式机械脱扣指示器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20联锁的弹出式机械脱扣指示器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21操作计数器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21断开钥匙锁 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21按钮盖 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21安全停止按钮盖 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21抽屉座安全挡板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21门框 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21IP55 防尘及防水罩 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21机械联锁 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21第五部分：抽出式断路器的安装尺寸图. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22抽出式抽屉座 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22第六部分：固定式断路器的安装尺寸图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35固定式断路器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35新一代IZM91低压空气断路器使用手册MNXXXXXXSC 2020年12月 iii使用手册 MNXXXXXXSC第七部分：检查和维护. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54一般性建议 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54何时检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54检查内容 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54现场功能测试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54手动操作功能测试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55电气操作功能测试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55脱扣器的测试步骤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56灭弧栅的检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56一次触头检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57其他改型和/或更换 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57脱扣器的更换 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57电流互感器的更换 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57壳架电流模块的更换 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57第八部分：故障排除. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58简介 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58免责条款及责任限制. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60 iv新一代IZM91低压空气断路器使用手册 MNXXXXXXSC 2020年12月 v新一代IZM91低压空气断路器使用手册 MNXXXXXXSC 2020年12月 警告和小心是本手册操作步骤的一部分，用来保护人员安全和设备不受损坏。

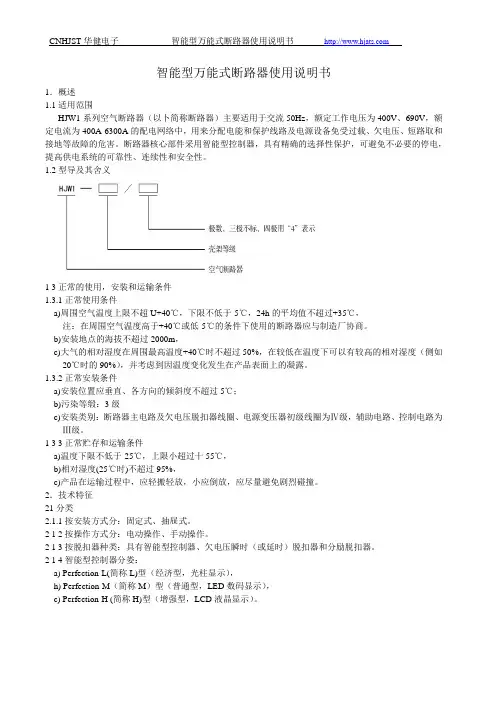

智能型万能式断路器使用说明书1．概述1.1适用范围HJW1系列空气断路器（以卜简称断路器）主要适用于交流50Hz，额定工作电压为400V、690V，额定电流为400A-6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路取和接地等故障的危害。

断路器核心部件采用智能型控制器，具有精确的选择性保护，可避免不必要的停电，提高供电系统的可靠性、连续性和安全性。

1.2型导及其舍义1 3正常的使用，安装和运输条件1.3.1正常使用条件a)周围空气温度上限不超U+40℃，下限不低于-5℃，24h的平均值不超过+35℃，注：在周围空气温度高于+40℃或低-5℃的条件下使用的断路器应与制造厂协商。

b)安装地点的海拔不超过2000m，c)大气的相对湿度在周围最高温度+40℃时不超过50%，在较低在温度下可以有较高的相对湿度（侧如20℃时的90%），并考虑到因温度变化发生在产品表面上的凝露。

1.3.2正常安装条件a)安装位置应垂直、各方向的倾斜度不超过5℃；b)污染等缎：3级c)安装类别：断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈为Ⅳ级，辅助电路、控制电路为Ⅲ级。

1 3 3正常贮存和运输条件a)温度下限不低于-25℃，上限小超过十55℃，b)相对湿度(25℃时)不超过95%，c)产品在运输过程中，应轻搬轻放，小应倒放，应尽量避免剧烈碰撞。

2．技术特征21分类2.1.1按安装方式分：固定式、抽屉式。

2 1 2按操作方式分：电动操作、手动操作。

2 1 3按脱扣器种类：具有智能型控制器、欠电压瞬时（或延时）脱扣器和分励脱扣器。

2 1 4智能型控制器分娄：a) Perfection-L(简称L)型（经济型，光柱显示），h) Perfection-M（简称M）型（普通型，LED数码显示），c) Perfection-H (简称H)型（增强型，LCD液晶显示）。

2.2主要技术参数见表1表1主要技术参数2 .3主要技术性能2.3. l智能型控制器保护特性的电流整定值范围及准确度见表2。

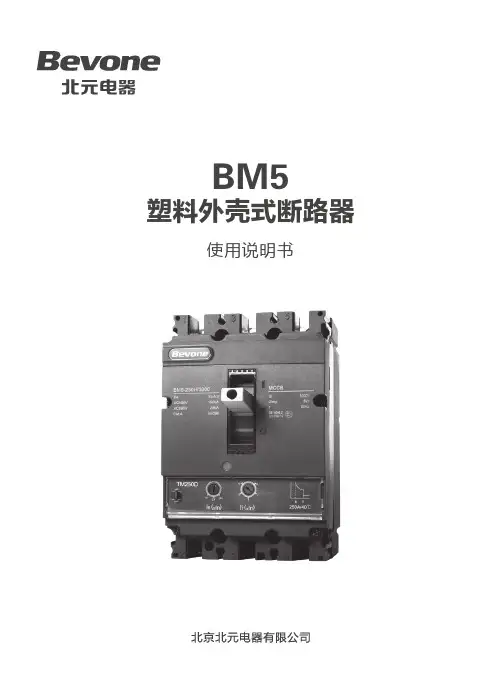

BM5塑料外壳式断路器使用说明书1、适用范围BM5系列塑料外壳式断路器（以下简称断路器），适用于交流50/60Hz，额定绝缘电压AC1000V，额定工作电压AC400V/AC690V，额定工作电流至630A的电路中作不频繁转换及电动机不频繁起动之用。

断路器具有过载长延时、短路瞬时保护功能。

断路器按照其额定短路分断能力，分为L型(标准分断)、M型(较高分断型)、H型（高分断型）、S型（超高分段型）四种。

该断路器具有模块化、体积小、分断能力高、飞弧短、可靠性高、环保性好、功能全面等优点。

断路器可垂直安装（即竖装），亦可水平安装（即横装）。

断路器具有隔离功能，其相应符号：“ ”。

本断路器产品执行下列标准：IEC 60947-1 及 GB/T 14048.1 总则；IEC 60947-2 及 GB/T 14048.2 低压断路器；IEC 60947-4-1 及 GB/T 14048.4 接触器和电动机启动器；IEC 60947-5-1 及 GB/T 14048.5 机电式控制电路电器 。

2、型号及含义B M5-N极型式ABCD (注④)用途代号 (注③)脱扣方式及附件代号极数操作方式 (注②)额定短路分断能力级别 (注①)壳架等级电流设计序号塑料外壳式断路器北京北元电器有限公司注：① 按短路分断能力分L型（标准分断型）、M型（较高分断型）、H型（高分断型）。

② 手柄直接操作无代号：电动操作用“P”表示，转动手柄手“Z”表示。

③ 配电保护无代号，电动机保护用“2”表示。

④ 按产品极数分三极、四极。

四极产品中性极（N极）的型式分四种。

A型：N极不安装过电流脱口器，且N极始终接通，不与其它三极一起分合。

B型：N极不安装过电流脱口器，且N极与其它三极一起分合。

C型：N极安装过电流脱口器，且N极与其它三极一起分合。

D型：N极安装过电流脱口器，且N极始终接通，不与其它三极一起分合。

3、正常工作条件周围空气温度：正常使用周围空气温度不超过40℃，且24h内平均温度不超过35℃，周围空气温度下限值-5℃。

001234512101187916远程操作锁类指示与防护附件控制附件分励脱扣器挂锁三位置电气指示N 相外接互感器闭合电磁铁钥匙锁辅助开关漏电互感器欠电压脱扣器门联锁门框接地电流互感器欠电压延时脱扣器三位置锁相间隔板电源模块电动机操作机构机械联锁继电器模块TGW1N 系列万能式断路器配电电器0021314151617181920万能式断路器分励脱扣器闭合电磁铁欠电压脱扣器欠电压延时脱扣器电动机操作机构挂锁钥匙锁门联锁缆绳联锁辅助开关门框相间隔板接地电流互感器漏电互感器N 相外接互感器电源模块继电器模块123456789101314151617181920连杆联锁11三位置锁12003TGW1N 系列万能式断路器（以下简称断路器），适用于交流50/60Hz，额定电压AC380V~AC690V，额定电流200A~6300A 的配电网络中，用来分配电能和保护线路及电源设备免受过载、短路、欠电压、单相接地或剩余电流等故障的危害。

该断路器具有可通信及智能化保护功能，能提高供电可靠性，避免不必要的停电。

其优异的分断性能，及高质量的产品品质可全面替代市面上的DW45产品。

国际标准及认证：3C CE CB 符合标准：GB/T14048.2 IEC/EN60947-2TGW1N 系列万能式断路器1 产品概述2 产品命名规则TG W 1N 2000 H / 3P □ □ □ □ □ □ □ □ □ □ 特殊要求：缺省：无 杠杆联锁 缆绳联锁 一锁一钥匙 两锁一钥匙 三锁一钥匙 加长母排 电气三位置指示门连锁 双电源控制器 按钮锁 ……应用场合：缺省：无高原 湿热 环保 盐雾 低温辅助触头代号：缺省：四开四闭选配(需注明）:五开五闭 六开六闭欠压脱扣器电压：缺省:无 AC220V/230V AC380V/400V 当欠压电压与控制回路电压不一致时,需要注明欠压延时：1s 控制回路电压：AC220V/230V AC380V/400V DC220V DC110V 如有多种电压等级特殊说明中说明控制器代号：缺省：M 型 除缺省外,其他型号控制器需注明: 3M 型 3H 型 3P+N（T 型）3P+N（W 型）接线方式：水平 垂直 上水平下垂直 下水平上垂直安装方式：固定 抽屉额定电流：200A …… 6300A 极数：3P 4P 分断能力：常规:无 H：高分断壳架电流：1600 2000 2500 3200 4000 6300设计序号框架企业代号配电电器004TGW1N 系列万能式断路器基本参数壳架等级电流100016002000额定工作电压Ue(V)AC380/400/415V/660/690V 额定绝缘电压Ui(V)1000额定冲击耐受电压Uimp(kV)12使用频率(Hz)50/60使用类别B 类极数3P/4PN 极最大持续电流(A)100%In全分断无附加延时时间(ms)≤30闭合时间(ms)≤70飞弧距离(mm)0额定电流In(A)200/400/630800/1000200/400/630800/10001250/1600200/250/400/500630/800/1000/12501600/1900/2000分断能力分断等级常规H 常规H 常规H 额定极限短路分断能力Icu(kA)AC415V 50 66 50 66 80 90 AC690V 36 42 36 42 50 65 额定运行短路分断能力Ics(kA)AC415V 50 55 50 55 80 90 AC690V 36 42 36 42 50 65 额定短时耐受电流Icw(kA)/1s AC415V 42 55 42 55 55 65 AC690V 36 36 36 36 50 55 额定短时耐受电流Icw(kA)/0.5s AC415V /////75AC690V /////65额定短路接通能力Icm(kA)AC415V 110121110121176198AC690V 55665566110143产品寿命电气寿命(次数）AC400V 800080008000AC690V 300030003000机械寿命(次数）免维护150001500015000有维护300003000030000标准配置固定式抽屉式固定式抽屉式固定式抽屉式断路器本体■■■■■■抽屉座-■-■-■智能控制器■■■■■■上下水平接线■■■■■■分合闸指示触点■■■■■■故障脱扣指示触点■■■■■■辅助触头4N0+4NC ■■■■■■电动操作机构■■■■■■闭合电磁铁■■■■■■分励脱扣器■■■■■■相间隔板■■■■■■门框■■■■■■可选附件瞬间欠压脱扣器□□□□□□延时型欠压脱扣器□□□□□□分合闸按钮锁□□□□□□抽屉座位置锁□□□□□□抽屉座分离位置挂锁□□□□□□钥匙锁□□□□□□门联锁□□□□□□辅助触头6NO+6NC □□□□□□抽屉座三位置电气指示□□□□□□钢缆联锁□□□□□□连杆联锁□□□□□□双电源控制器□□□□□□外置中性线互感器□□□□□□零序互感器□□□□□□地电流互感器及其附件□□□□□□■标配 □选配TGW1N 系列万能式断路器基本参数壳架等级电流2500320040006300额定工作电压Ue(V)AC380/400/415V/660/690V额定绝缘电压Ui(V)1000额定冲击耐受电压Uimp(kV)12使用频率(Hz)50/60使用类别B类极数3P/4PN极最大持续电流(A)100%In100%In50%In 全分断无附加延时时间(ms)≤30闭合时间(ms)≤70飞弧距离(mm)0额定电流In(A)630/8001000/12501600/200025002000/25002900/315032002500/2900/3200/3600/3900/40004000/49005000/59006300分断能力分断等级常规H常规H常规H常规额定极限短路分断能力Icu(kA)AC415V100 100 100 100 100 100 120 AC690V65 70 65 70 65 85 85额定运行短路分断能力Ics(kA)AC415V80 100 80 100 85 100 100 AC690V65 70 65 70 65 85 85额定短时耐受电流Icw(kA)/1s AC415V80 85 80 85 85 90 100 AC690V65 70 65 70 65 85 85额定短时耐受电流Icw(kA)/0.5s AC415V/100 /100 /// AC690V/75 /75 ///额定短路接通能力Icm(kA)AC415V220220220220220220264 AC690V143143143143143143165产品寿命电气寿命(次数）AC400V6000600060001500 AC690V2000200020001000机械寿命(次数）免维护1000010000100005000有维护20000200002000010000标准配置固定式抽屉式固定式抽屉式固定式抽屉式固定式抽屉式断路器本体■■■■■■■■抽屉座-■-■-■-■智能控制器■■■■■■■■上下水平接线■■■■■■■■分合闸指示触点■■■■■■■■故障脱扣指示触点■■■■■■■■辅助触头4N0+4NC■■■■■■■■电动操作机构■■■■■■■■闭合电磁铁■■■■■■■■分励脱扣器■■■■■■■■相间隔板■■■■■■■■门框■■■■■■■■可选附件瞬间欠压脱扣器□□□□□□□□延时型欠压脱扣器□□□□□□□□分合闸按钮锁□□□□□□□□抽屉座位置锁□□□□□□□□抽屉座分离位置挂锁□□□□□□□□钥匙锁□□□□□□□□门联锁□□□□□□□□辅助触头6NO+6NC□□□□□□□□抽屉座三位置电气指示□□□□□□□□钢缆联锁□□□□□□□□连杆联锁□□□□□□□□双电源控制器□□□□□□□□外置中性线互感器□□□□□□□□零序互感器□□□□□□□□地电流互感器及其附件□□□□□□□□■标配 □选配005配电电器006TGW1N 系列万能式断路器4.1 环境温度4.2 安装类别断路器主电路及电压脱扣器线圈、电源变压器初级线圈为Ⅳ级，辅助电路，控制电路为Ⅲ级断路器垂直斜度不超过5°4.3 污染等级 3级4.4 海拔高度 ≤2000m 超过2000m，请按降容要求来使用4.5 大气条件在环境温度+40℃时相对温度不超过50%，在较低温度下可以允许有较高的相对湿度月平均最低温度+25°，相对湿度达到90%，考虑到因温度变化发生在产品表面上的凝霜4.6 防护等级 正面IP20 其余面IP004.7 电磁干扰 适用于电磁环境A5.1 外部结构1 故障跳闸指示复位按钮2 外壳3 分闸按钮4 分闸、合闸指示5 合闸按钮6 铭牌7 贮能/释能指示8 抽屉三位置按钮9 连接、试验及分离位置指示10 摇手柄11 旋出12 旋进1342567891011125.2 内部结构1 分励脱扣器2 辅助触头3 欠电压脱扣器4 闭合电磁铁5 电动储能机构6 智能控制器TGW1N系列万能式断路器123456007配电电器008TGW1N 系列万能式断路器6.1 TGW1N-1000/1600控制器6.1.1 TGW1N-M 型（数码管）按键说明：按键说明：指示灯说明：“确认”键，进入当前项目指向的下一级菜单或进行当前参数的选定，或存储参数。

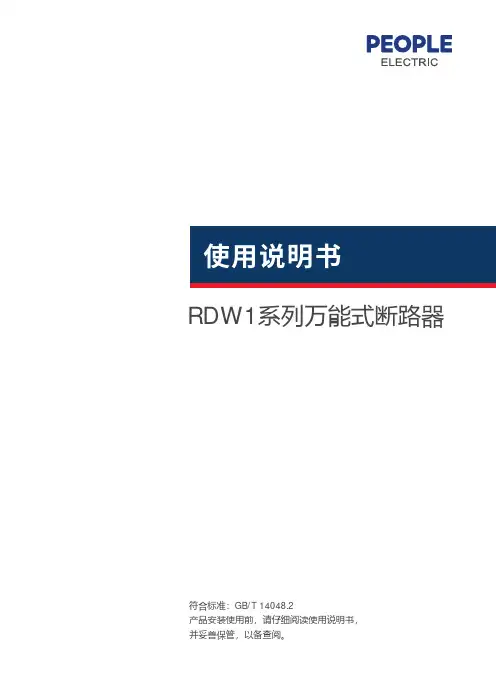

RDW1系列万能式断路器符合标准：GB/T 14048.2产品安装使用前，请仔细阅读使用说明书，并妥善保管，以备查阅。

-11-续图5 断路器结构图5.1.1 杠杆联锁(适用于同一面柜体中)图6(A) 杠杆联锁10000000111QF 2QF 3QF10000000111QF 2QF 3QF110011101电路图 可能的运行方式方式一：三个电源只能合一台断路器方式二：二个电源最多合两台断路器注：用杠杆联锁的3个垂直安装断路器。

如2个断路器联锁只需去除最上面的断路器。

图dPEN RDW1四极断路器图c RDW1三极断路器-12-电路图 可能的运行方式01QF 2QF 0115.1.2 软联锁(水平、垂直均可带，适用于相邻的柜体之间或同一柜体中)图6(B) 钢缆绳联锁5.2 接地故障保护方式控制器分两种不同保护方式，一种为差值型(T)，控制器根据三相电流和中性线上电流矢量和进行保护。

根据断路器极数又分为3PT 、4PT 、（3P+N ）T 三种形式，分别见下图（a 、b 、c ），另一种方式为地电流型(W)，控制器直接取主电源的中性点与地之间的一个附加电流互感器的输出电流信号进行保护,互感器在N 线与PE 线之间，见下图d。

图a RDW1三极断路器3PT 型（常规标配)差值型接地故障保护，信号只取三相电流的矢量和(三相不平衡 )图b RDW1四极断路器4PT 型差值型接地故障保护，信号取三相电流及 N极电流的矢量和图7(A) 接地故障保护方式(3P+N)T 型外接中性极互感器差值型接地故障保护，信号只取三相电流及 N极电流的矢量和(3P+N)W 型外接地电流互感器地电流型接地故障保护，信号直接取主电源的中性点与地之间图14 RDW1-2000/3P 、4P 固定式水平接线水平加长母线图13 RDW1-2000/3P 、4P 抽屉式In a (mm)630～800A 10151000～1600A 垂直接线水平接线202000A In a (mm)630～800A 10151000～1600A 202000A -21-垂直接线水平加长母线-22-图16 RDW1-3200/3P 、4P 固定式水平接线垂直接线In a (mm)2000A 、2500A 2030 垂直接线2900A 、3200A 水平接线In a (mm)2000A 、2500A 20302900A 、3200A 水平加长母线水平加长母线7.6与成套开关柜配套使用时，门框尺寸及其安装孔孔距见下图，按装时用螺ST2.9×9.5-F-H 固定。

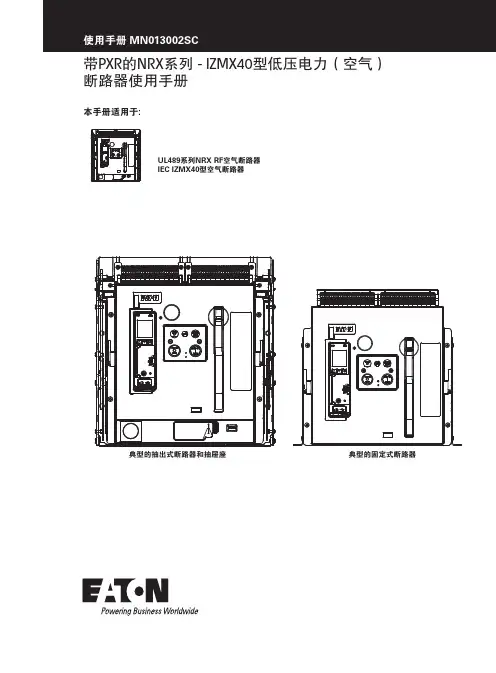

带PXR的NRX系列 - IZMX40型低压电力（空气）断路器使用手册系列NRX RF空气断路器型空气断路器使用手册 MN013002SC目录第一部分：简介 (1)目的 (1)安全须知 (1)具备资格的人员 (1)概述 (1)产品标签及标识 (2)断路器概述 (3)抽出式断路器和抽屉座 (3)固定式断路器 (3)第二部分：收货、拆箱和检查 (8)建议使用的工具 (8)断路器的拆箱和检查 (8)断路器的检查 (10)断路器的存放 (10)第三部分：断路器的一般操作及描述 (11)概述 (11)抽出式断路器在抽屉座内的安装 (11)失配联锁保护 (12)抽出式断路器的位置 (12)安装固定式断路器 (14)断路器基本组件 (14)操作机构 (15)手动操作 (15)电动操作 (16)防跳特性 (16)第四部分：断路器特性和附件 (16)概述 (16)灭弧室 (16)电子脱扣系统 (16)基于微处理器的脱扣器 (16)额定值插头 (17)电流互感器 (17)壳架电流模块 (17)脱扣驱动器 (17)固定的高瞬时不可调脱扣 (17)ii带PXR的NRX系列-IZMX40型低压电力（空气）断路器 MN013002SC 2018年9月 使用手册 MN013002SC非自动装置 (17)二次端子和接线图 (18)一般接线说明 (18)附件装置 (19)附件盘 (19)左侧附件盘 (19)右侧附件盘 (19)分励脱扣器（ST） (20)欠压脱扣器（UVR） (20)过电流脱扣开关（OTS） (20)辅助开关 (20)其它内部电气附件 (20)弹簧脱扣器（SR） (20)准备合闸开关（LCS） (20)电动马达 (20)机械附件 (20)未联锁的弹出式机械脱扣指示器 (20)联锁的弹出式机械脱扣指示器 (21)操作计数器 (21)断开钥匙锁 (21)按钮盖 (21)安全停止按钮盖 (21)抽屉座安全挡板 (21)门框 (21)IP55 防尘及防水罩 (21)机械联锁 (21)NRX系列手册 (21)第五部分：抽出式断路器的安装尺寸图 (23)概述 (23)抽出式断路器 (23)第六部分：固定式断路器的安装尺寸图 (39)概述 (39)固定式断路器 (39)带PXR的NRX系列-IZMX40型低压电力（空气）断路器 MN013002SC 2018年9月 iii使用手册 MN013002SC第七部分：检查和维护 (53)概述 (53)一般性建议 (53)何时检查 (53)检查内容 (53)现场功能测试 (53)手动操作功能测试 (54)电气操作功能测试 (54)脱扣器的测试步骤 (54)灭弧栅的检查 (54)一次触头检查 (56)其他修改和/或更换 (56)脱扣器的更换 (56)电流互感器的更换 (56)壳架电流模块的更换 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56第八部分：故障排除 (56)简介 (56)免责条款及责任限制 (58)iv带PXR的NRX系列-IZMX40型低压电力（空气）断路器 MN013002SC 2018年9月 v带PXR 的NRX 系列-IZMX40型低压电力（空气）断路器 MN013002SC 2018年9月 警告和小心是本手册操作步骤的一部分，用来保护人员安全和设备不受损坏。

1600AF 4000AF 1000AF0060051600AF1000AF2000AF3200AF4000AF6300AF2500AF锁定、联锁和保护类附件：合分闸按钮罩盖、机械联锁、钥匙锁、门联锁、安全挡板锁指示类附件：准备合闸触点、三位置信号触点、故障指示触点、辅助触点操作类附件：分合闸线圈、欠压线圈、电动操作机构、电气复位电路保护类附件：N相外接互感器、接地互感器、漏电互感器连接类附件：水平、垂直、扩展排、加长排■附件■智能脱扣器iTR326iTR326AiTR326HCDW3系列万能式断路器的额定电流自400A至6300A，额定电压交流220V/230V/240V/380V/400V/415V/440V/480V/500V/525V/550V/660V/690V，适用于交流50/60Hz，主要用于配电网络中，用来分配电能，保护线路和电源设备，使之免受过载，欠电压，短路，单相接地等故障的危害。

该断路器能广泛适用于电站、工厂、矿山和现代高层建筑，特别是在智能楼宇中的配电系统。

符合标准：GB/T14048.2 IEC/EN 60947-2■适用范围■正常工作条件ON1分闸按钮（O）2合闸按钮（I）3储能机构状态指示器贮能，允许合闸4主触头位置指示器分闸合闸5机械储能手柄6控制器7摇进（出）装置8连接，试验及分离位置指示9连接，试验及分离位置限位器10摇杆存放处■认识正面■ 主要参数008 007CDW3 默认标准配置附件：分励，合闸，电操，4开4闭辅助触头，门框，相间隔板, 电源模块，iTR326A 6300AF无固定式，6300AF-6300A只有3P抽屉式■ 本体编码■ 附件编码010 009注：CDW3ATSEC2标配导线为2米，CDW3ATSECM标配导线为4米（适用于三相四线产品，控制回路电压AC230V/AC380V），每增加一米另外收费。

制定机械联锁三台需要提前与厂家沟通。

012011注（1*）:客户购买选配型附件时请联系制造商进行沟通注（2*）:2000AF /2500AF /3200AF /6300AF 二次接线端子防护罩搭配二次端子座47回路使用,如需用于51回路请联系制造厂商。

目次1、用途及分类 (1)2、型号与意义 (1)3、正常工作条件 (2)4、技术数据及性能 (2)5、主要结构及原理 (4)6、二次回路接线图 (9)7、断路器安装尺寸及外形尺寸 (10)8、安装使用维护 (14)9、订货须知 (15)注意：断路器合闸前，请按要求连接好欠电压脱扣器电源！1 用途及分类1.1 用途DW15-1600、2500、6300万能式断路器(以下简称断路器)的额定电流自 630A至6300A， 额定工作电压交流380V/1140V、50Hz，本断路器主要在配电网络中用来作为分配电能及保护线路和电源设备的过载、 欠电压和短路危害，在正常条件下也可作为线路的不频繁转换之用。

1.2 分类1.2.1 保护性能为非选择型。

1.2.2 按传动装置分正面手柄直接传动；电动机传动。

1.2.3 按脱扣器种类分具有过电流脱扣器和分励脱扣器；具有过电流脱扣器、欠电压瞬时(或延时)脱扣器；具有过电流脱扣器、欠电压瞬时(或延时)脱扣器、分励脱扣器。

1.2.4 按过电流保护种类分过载及短路瞬时动作(电磁式)；过载长延时及短路瞬时动作(热磁式)；注：用户不需要过电流脱扣器时，可协商供货。

1.2.5 按进出线方式分垂直进出线水平进出线垂直进线、水平出线水平进线、垂直出线1.2.6 按是否有预储能分无预储能(储能及闭合操作一次完成)；有预储能(储能及闭合操作二次完成)。

1.2.7 按欠电压脱扣器分欠电压瞬时脱扣器；欠电压延时脱扣器。

2 型号与意义DW 15 -断路器壳架等级额定电流设计代号万能式断路器4.3.1 长延时过电流脱扣器各极同时通电时的动作特性见表3。

表3周围空气温度脱扣时间状 态从冷态开始从热态开始从冷态开始2h 不脱扣2h 内脱扣可返回时间＞8sI/Ir +30℃±2℃1.051.303.003 正常工作条件4 技术数据及性能3.1 周围空气温度为-5℃～+40℃且24h内的平均温度不超过+35℃。

DZ47-60小型断路器使用说明书安全警示：1.产品安装时，不应带电操作，以防触电；2.不可用火线（相线）对地短路或零线（中性线）、火线碰接的办法来试验产品性能，以免危及人身安全；3.安装时，接线螺钉应拧紧，导线不易松动和拔出，导线截面应严格按照本说明规定要求选取；4.严禁湿手操作断路器，否则可能发生触电事故；5.断路器的保护特性由制造厂整定，不允许随意拆开或调节断路器；6.断路器不能对人身触电及电力线路不平衡起保护作用。

1.用途与适用范围1.1用途：DZ47-60小型断路器主要用于交流50HZ/60HZ，单极230V,二、三、四极400V，电流正常情况下不频繁地通断电器装置和照明线路。

尤其适用于工业和商业的照明配电系统。

1.2适用范围1.2.1周围空气温度周围空气湿度不低于-5℃，不高于40℃，日平均值不超过35℃.1.2.2海拔高度安装地点海拔高度不超过2000M.1.2.3大气条件大气相对湿度在最高温度40℃时不超过50%，在较低温度下可以有较高的下对湿度，例如20℃时，相对湿度为90%，并考虑到因温度变化在产品表面的凝露。

1.2.4安装类别本断路器为嵌入式安装，安装类别为Ⅱ、Ⅲ。

2.主要结构及工作原理：2.1断路器主要由外壳、操作结构、瞬时脱扣器、灭弧装置等组成。

断路器动触头只能停留在闭合或断开位置；多极断路器的动触头应机械联合，各极能基本同时闭合或断开；垂直安装时，手柄向上运动时，触头向闭合方向运动。

2.2断路器的工作原理为：当断路器手柄扳向指示ON位置时，通过机械机构带动动触头靠向静触动头并可靠接触，使电路接通；当被保护线路发生过载故障时，故障电流使热双金属元件弯曲变形，推动杠杆使用机械锁定机构复位，动触头移离静触头，从而实现分断线路的功能；当被保护线路发生短路故障时，故障电流使用瞬时脱扣机构动作，铁芯组件中的顶杆迅速顶动杠杆锁定机构复位，实现分断线路的功能。

3.断路器的安装3.1断路器安装前应注意下列事项：3.1.1检查断路器确认完好无损，通电前先人工操作几次动作应灵活。

SERIESR DW5系列万能式断路器符合标准：G B/T14048.2产品安装使用前，请仔细阅读使用说明书，并妥善保管，以备查阅。

-1-1、使用前注意事项：开箱检查注意事项：您收到所订购的产品后，请开箱检查： 1)检查外观有无发生损坏，如外壳破损； 2)按包装物料清单项目检查随机附件是否齐全； 3)核对断路器标牌上的参数是否与所订货物一致。

2、产品用途RDW5系列万能式断路器(以下简称断路器)适用于交流50Hz /60Hz ，额定工作电压400V 、690V ，额定电流至6300A 以下的配电网络中，主要用作配电、馈电和发电保护，使线路及电源设备免受过载、欠电压、过电压、电流电压不平衡、短路和接地/漏电等故障的危害。

通过负载监控，区域联锁等功能实现电网的合理运行。

同时也可用作电网节点的电流、电压、功率、频率、电能、需量、谐波等电网参数的测量。

断路器亦可直接作为电动机、发电机的过载、欠电压和短路保护之用。

断路器核心部件采用智能控制器，具有精确的选择性保护，可避免不必要的停电，提高供电可靠性、连续性和安全性。

同时带有开放式通讯接口，可实现四遥功能，以满足控制中心和自动化系统的要求。

该断路器不带智能控制器及互感器时可作隔离器使用。

该系列断路器可上进线或下进线，适用于电站、工厂、智能楼宇等各种低压配电领域，也可作为电动机的不频繁起动之用。

产品符合: GB /T 14048.2标准3、型号含义及分类3.1 、型号含义RDW5默认标准配置：分励、合闸、电操、4组转换、门框、相间隔板、M 型控制器举例：需订一台RDW5-2000S 型，三极抽屉式，额定电流1250A ，智能控制器为M 型，控制电压为AC230V,表示为：RDW5-20S/3M 抽屉 水平 AC230V 无欠压。

3.2、分类3.2.1 、按安装方式分固定式、抽屉式。

3.2.2、按极数分3极、4极。

3.2.3、按操作方式分电动操作、手动操作（检修、维护用）。

RDM3L 系列漏电断路器RDM3L 系列漏电断路器(以下简称断路器),主要适用于交流50Hz,额定工作电压为AC400V ，额定电流至250A 的配电网络中，用来对人提供间接接触保护，也可用来防止因设备绝缘损坏，产生接地故障电流而引起的火灾危险，并可用来分配电能和保护线路及电源设备的过载和短路，还可作为线路的不频繁转换和电动机不频繁启动之用。

本断路器适用于隔离，符号表示为 。

产品符合: GB /T 14048.2-2008 标准产品概述表1四极产品代号注：附件代号中首位数字0:表示无热磁脱扣器；2:表示仅有瞬时脱扣器；3:表示带有复式脱扣器。

后两位数字表示内部附件代号，如无附件则用00表示。

② 对RDM3L-125、250二极产品不能提供内部附件，仅可提供漏电报警模块。

③ 附件接线方式默认采用引 出线(线长为)，订货时需说明。

④ DC24V 分励脱扣器、欠压脱扣器、漏电报警模块只提供端子接线方式。

① 50cm 选型指南□ 周围空气温度上限不超过+℃，且其内的平均值不超过+℃，下限不低于-℃；注：在周围空气温度高于+40℃或低于-5℃的条件下使用的断路器应与制造厂协商。

□ 安装地点的海拔不超过2000m；□ 大气的相对湿度在周围最高温度+40℃时不超过50%，在较低温度下可以允许有较高的相对湿度，例如+20℃时达90%。

对由于温度变化偶尔产生 在产品上的凝露应采取特殊的措施；□ 污染等级为3级；□ 在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方；□ 安装在无冲击振动及无雨雪侵袭的地方，安装板与各方向 倾斜度不超过5°；□ 断路器主电路的安装类别为Ⅲ，不接至主电路的辅助电路 和控制电路安装类别为Ⅱ；□ 断路器安装场所附近的外磁场，在任何方向不应超过5倍的地球磁场；□ 断路器安装电磁环境为环境A。

4024h355正常工作条件和安装条件注：② RDM3L-125、250中20、40规格辅助触头可提供二对触头(即二常开二常闭)，但订货时必须注明。

断路器的几大功能：A、短路保护：就是火线和零线接触，瞬间电流很大，断路器跳闸。

B、过载保护：就是用电电流超过电器的额定电流，断路器跳闸。

C、漏电保护(电漏电保护装置)：就是当漏电电流超过30毫安时，漏电附件自动拉闸，主要是保护人体安全的。

1P断路器与DPN断路器的区别：一、1P就是火线进断路器，零线不进，DPN是火线和零线同时进断路器，切断时火线和零线同时切断，对居民用户来说安全性更高。

二、2P断路器也为双进双出，即火线和零线都进断路器，但2P断路器的宽度比1P和DPN断路器宽一倍。

三、漏电保护器：实际上是指带漏电保护装置的断路器，作用是当漏电电流超过30毫安时，漏电附件自动拉闸，保护人体安全。

断路器（空气开关）的极性和表示方法单极1P： 220V 切断火线双极2P： 220V 火线与零线同时切断双极1P+N：220V 相线+中性线同时切断三级3P: 380V 三相线全部切断四级4P： 380V 三相火线一相零线全部切断。

家庭用电路的配置方法为：1、总开关一回路2、照明一回路3、客厅、卧室插座一回路4、厨房、卫生间插座一回路5、每个空调各一回路空调如何换算功率及匹配断路器空气开关1匹=750W1.5匹=1.5×750W=1125W2匹=2×750W=1500W2.5匹=2.5×750W=1875W 此计算法以此类推。

1例：一个2P（2匹）的空调回路配的断路器规格大小为DPN20A，那么他准许通过的最大功率就为4400W(220V*20A)。

而一个2匹的空调的额定功率为2000W,但考虑到空调启动瞬间功率会突然加大，所以配一个20A的断路器(足矣)。

注：断路器的大小并不是配得越大越好，配得过大，反而起不到过栽保护作用，使家用电器受损。

2例：3匹空调应选择多少A的空气开关？（220V电压）750W×3匹=2250W×3倍（冲击电流）=6750W÷220V=30.68A≈32A。

良信断路器Ndw1a说明书
1、断路器应垂直安装，且在安装前应先检查断路器铭牌上所列的技术参数是否符合使用要求。

2、通电前应人工操作几次断路器，其机构动作应灵活可靠、无阻滞现象。

3、按下闭合按钮（黑色），电路处于接通状态；按下断开按钮（红色），电路处于断开状态。

4、使用过程中，应对断路器进行定期检查（一般为一个月），即在断路器合闸通电状态下，拨动试验按钮（试验按钮用符号“Test”表示），断路器应可靠断开。

5、当断路器因线路发生过载、短路故障而断开时，应先排除故障后再使断路器重新合闸。

6、当断路器发生故障不能正常工作时，用户不得私自打开断路器进行维修。

7、使用电流调节旋钮，须按线路实际电流调节至相应位置，请勿超负荷使用。
