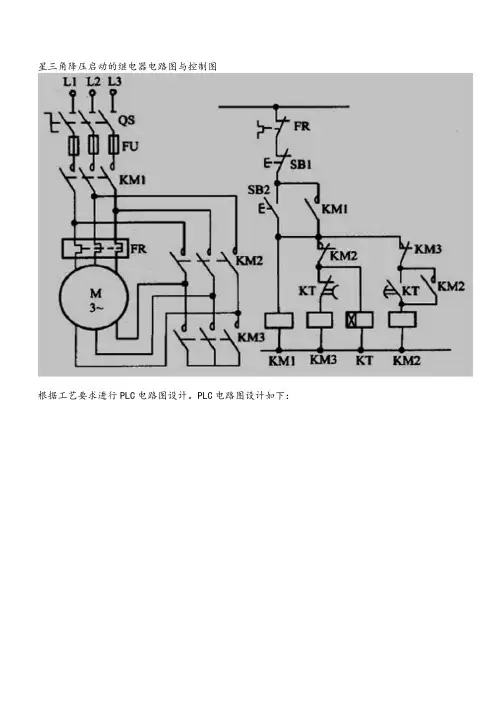

星三角降压启动的继电器电路图与控制图根据工艺要求进行PLC电路图设计。
PLC电路图设计如下：根据星三角启动电路图画出流程框架图如下PLC软元件地址分配如下:I区(输入区)I0.0 启动按钮ＳＢ２I0.1 停止按钮ＳＢ１I0.2 电源断路器ＱＦQ区Q0.0 主电路接触器 KM1Q0.1 星型启动接触器 KM2Q0.2 三角形接触器 KM3T区T37 10秒定时器根据电路图，流程图和分配好的软元件地址进行编程。
程序参考图如下：控制线路星形——三角形（ Y —△）降压起动是指电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。
Y —△起动只能用于正常运行时为△形接法的电动机。
１．按钮、接触器控制 Y —△降压起动控制线路图 2.19 （ a ）为按钮、接触器控制 Y —△降压起动控制线路。
线路的工作原理为：按下起动按钮 SB1 ， KM1 、 KM2 得电吸合， KM1 自锁，电动机星形起动，待电动机转速接近额定转速时，按下 SB2 ， KM2 断电、 KM3 得电并自锁，电动机转换成三角形全压运行。

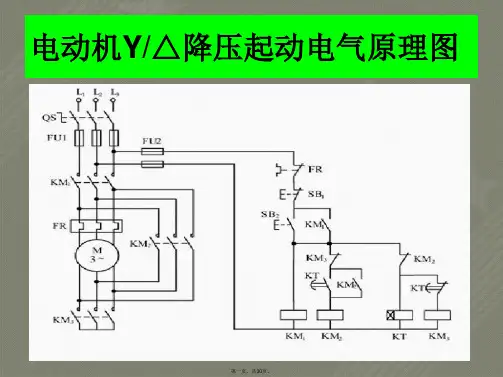

２．时间继电器控制 Y —△降压起动控制线路图 2.19 （ b ）为时间继电器自动控制 Y —△降压起动控制线路，电路的工作原理为：按下起动按钮 SB1 ， KM1 、KM2 得电吸合，电动机星形起动，同时 KT 也得电，经延时后时间继电器 KT 常闭触头打开，使得 KM2 断电，常开触头闭合，使得 KM3 得电闭合并自锁，电动机由星形切换成三角形正常运行。
（1）线路设计思想Y—△降压起动也称为星形—三角形降压起动，简称星三角降压起动。
这一线路的设计思想仍是按时间原则控制起动过程。
所不同的是，在起动时将电动机定子绕组接成星形，每相绕组承受的电压为电源的相电压（220V），减小了起动电流对电网的影响。
而在其起动后期则按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压（380V），电动机进入正常运行。
S7-200PLC实现星三角降压启动星三角降压启动的继电器电路图与控制图根据工艺要求进行PLC电路图设计。
PLC电路图设计如下：根据星三角启动电路图画出流程框架图如下PLC软元件地址分配如下:I区(输入区)I0.0 启动按钮ＳＢ２I0.1 停止按钮ＳＢ１I0.2 电源断路器ＱＦQ区Q0.0 主电路接触器KM1Q0.1 星型启动接触器KM2Q0.2 三角形接触器KM3T区T37 10秒定时器根据电路图，流程图和分配好的软元件地址进行编程。
程序参考图如下：控制线路星形——三角形（Y —△）降压起动是指电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。
Y —△起动只能用于正常运行时为△形接法的电动机。
１．按钮、接触器控制Y —△降压起动控制线路图 2.19 （a ）为按钮、接触器控制Y —△降压起动控制线路。
线路的工作原理为：按下起动按钮SB1 ，KM1 、KM2 得电吸合，KM1 自锁，电动机星形起动，待电动机转速接近额定转速时，按下SB2 ，KM2 断电、KM3 得电并自锁，电动机转换成三角形全压运行。
２．时间继电器控制Y —△降压起动控制线路图 2.19 （ b ）为时间继电器自动控制Y —△降压起动控制线路，电路的工作原理为：按下起动按钮SB1 ，KM1 、KM2 得电吸合，电动机星形起动，同时KT 也得电，经延时后时间继电器KT 常闭触头打开，使得KM2 断电，常开触头闭合，使得KM3 得电闭合并自锁，电动机由星形切换成三角形正常运行。
（1）线路设计思想Y—△降压起动也称为星形—三角形降压起动，简称星三角降压起动。
这一线路的设计思想仍是按时间原则控制起动过程。
所不同的是，在起动时将电动机定子绕组接成星形，每相绕组承受的电压为电源的相电压（220V），减小了起动电流对电网的影响。
而在其起动后期则按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压（380V），电动机进入正常运行。
-56-科技论坛基于PLC控制的三相异步电动机星—三角启动顾晓辉（南京铁道职业技术学院苏州校区电子电气工程系，江苏苏州215137引言三相异步电动机直接启动控制线路简单、经济，但受到电源容量的限制。
当电动机容量较大，启动时会产生较大的启动电流，引起电网电压下降，因此必须采用降压启动的方法，限制启动电流。
星一三角降压启动则是常用的限制启动电流的控制线路。
在传统的星一三角启动控制线路中，采用继电一接触器控制系统，该系统采用大量的低压电器，如接触器，时间继电器等，虽然成本较低，但是可靠性很差，查找和排除故障困难，如果产品需要更新、生产工艺需要变化时，控制系统的元件和接线也须作相应的变动，这种变动工作量大，工期长,费用高。
因此，传统的继电一接触器控制已不能适应现代工业自动化的高标准，严要求。
而可编程控制器（PLC则是活跃在现代工业控制领域的生力军。
PLC可靠性高，抗干扰能力强，编程简单易学，功能完善，适用性强，具有很高的性价比。
因此利用PLC控制的星一三角启动能克服传统的继电- 接触器控制的诸多缺点，可靠性、安全性、稳定性和可操作性更强，在现代工业控制领域中具有非常重要的实用价值。
1基于传统的继电一接触器控制的星一三角启动如果正常运行的定子绕组为三角形接法的鼠笼式异步电动机在启动时将定子绕组接成星形，待启动完毕后再接成三角形，就可以降低启动电流，减轻它对电网的冲击。
这样的启动方式称为星一三角启动。
采用星一三角启动时，启动电流只是原来按三角形接法直接启动时的1/3。
电气控制线路中，主电路使用三个接触器KM1、KM Y和KM △，其中KM1和KM Y首先吸合,将定子绕组接成星形，经过一段预先的整定时间后，KM 丫断开,KM1和KM △吸合,定子绕组接成三角形，从而实现了星—三角启动。
传统的继电一接触器控制系统中，控制电路往往采用时间继电器或者其他的低压电器进行三个接触器吸合和断开的切换。
由于低压电器固有的缺点，因此传统的继电一接触器控制系统可靠性、安全性、稳定性都比较差。
S7-200PLC实现星三角降压启动星三角降压启动的继电器电路图与控制图根据工艺要求进行PLC电路图设计。
PLC电路图设计如下：根据星三角启动电路图画出流程框架图如下PLC软元件地址分配如下:I区(输入区)I0.0 启动按钮ＳＢ２I0.1 停止按钮ＳＢ１I0.2 电源断路器ＱＦQ区Q0.0 主电路接触器KM1Q0.1 星型启动接触器KM2Q0.2 三角形接触器KM3T区T37 10秒定时器根据电路图，流程图和分配好的软元件地址进行编程。
程序参考图如下：控制线路星形——三角形（Y —△）降压起动是指电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。
Y —△起动只能用于正常运行时为△形接法的电动机。
１．按钮、接触器控制Y —△降压起动控制线路图 2.19 （a ）为按钮、接触器控制Y —△降压起动控制线路。
线路的工作原理为：按下起动按钮SB1 ，KM1 、KM2 得电吸合，KM1 自锁，电动机星形起动，待电动机转速接近额定转速时，按下SB2 ，KM2 断电、KM3 得电并自锁，电动机转换成三角形全压运行。
２．时间继电器控制Y —△降压起动控制线路图 2.19 （ b ）为时间继电器自动控制Y —△降压起动控制线路，电路的工作原理为：按下起动按钮SB1 ，KM1 、KM2 得电吸合，电动机星形起动，同时KT 也得电，经延时后时间继电器KT 常闭触头打开，使得KM2 断电，常开触头闭合，使得KM3 得电闭合并自锁，电动机由星形切换成三角形正常运行。
（1）线路设计思想Y—△降压起动也称为星形—三角形降压起动，简称星三角降压起动。
这一线路的设计思想仍是按时间原则控制起动过程。
所不同的是，在起动时将电动机定子绕组接成星形，每相绕组承受的电压为电源的相电压（220V），减小了起动电流对电网的影响。
而在其起动后期则按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压（380V），电动机进入正常运行。
教案首页审核人日期寄存器（16bit）中。
定时器位：当定时器当前值等于或大于设定值时，该定时器位被置为“1”。
1、接通延时型定时器（TON）输入端（IN）接通时，接通延时定时器（TON）开始计时，当定时器的当前值等于或大于设定值（PT）时，该定时器位被置位为“1”。
定时器（TON）累计值达到设定时间后，TON继续计时，一直计到最大值32767。
输入端（IN）断开时，定时器TON复位，即当前值为0，定时器位为“0”。
2、断开延时定时器（TOF）输入端（IN）接通时，定时器位立即为“1”，并把当前值设为0。
输入端（IN）断开时，定时器开始计时，当断开延时定时器（TOF）的计时当前值等于设定时间时，定时器位断开为“0”，并且停止计时。
TOF指令必须用负跳变（由on到off）的输入信号启动计时。
3、有记忆功能的接通延时型定时器（TONR）输入端（IN）接通时，接通有记忆接通延时定时器（TONR），并开始计时，当定时器（TONR）的当前值等于或大于设定值时，该定时器位被置位为“1”。
定时器（TONR）累计值达到设定值后，定时器（TONR）继续计时，一直计到最大值32767。
输入端（IN）断开时，定时器（TONR）的当前值保持不变，定时器位不变。
输入端（IN）再次接通，定时器当前值从原保持值开始再往上累计时间，继续计时。
可以用定时器（TONR）累计多次输入信号的接通时间。
上电周期或首次扫描时，定时器（TONR）的定时器位为“0”，当前值保持，可利用复位指令（R）清除定时器（TONR）的当前值。
4、应用定时器的注意事项中的定时器来实现。
引起学生学习定时器的兴趣。
结合STEP7-MicroWin软件的帮助文件，讲解TON定时器的特点。
板书：TON指令特点结合STEP7-MicroWin软件的帮助文件，讲解TOF定时器的特点。
板书：TOF指令特点结合STEP7-MicroWin软件的帮助文件，讲解TONR定时器的特点。
