维修电工培训《星三角降压启动控制线路》教案

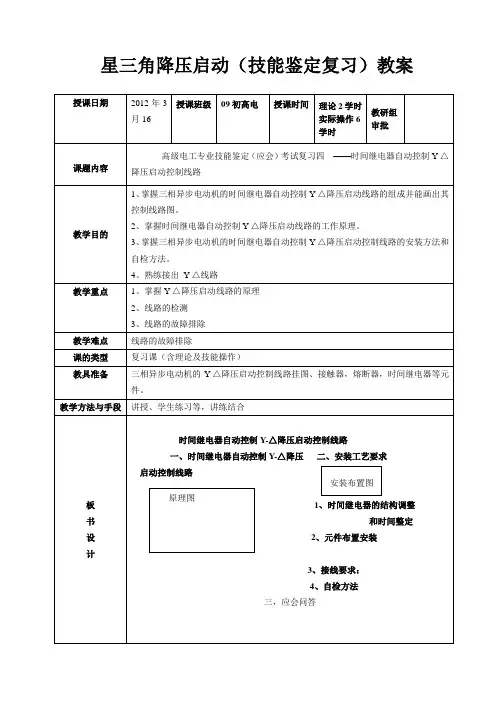

星三角降压启动（技能鉴定复习）教案
时间继电器自动控制的Y-△降压启动线路原理图该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。

接触器KM做引入电源用，接触器KM Y和KM△分别作Y形降压启动用和△运行用，时间继电器KT用作控制Y形降压启动时间和完成Y-△自动切换。

SB1是启动按钮，SB2是停止按钮，FU1作主电路的短路保护，FU2作控制电路的短路保护，KH作过载保护。

线路的工作原理如下：
临汾高级技工学校东城校区
教
师
教
案
专业分类：电工专业
课程名称：配盘实训
任课教师：王志丹。

《Y-△降压启动控制线路》教案课时安排：理论2学时，实际操作10学时课题内容：课题五三相异步电动机的降压启动控制线路——时间继电器自动控制Y-△降压启动控制线路教学目的：1、掌握三相异步电动机的时间继电器自动控制Y-△降压启动控制线路的组成并能画出其控制线路图。

2、掌握时间继电器自动控制Y-△降压启动控制线路的工作原理。

3、掌握时间继电器的作用与使用方法。

4、掌握三相异步电动机的时间继电器自动控制Y-△降压启动控制线路的安装方法和自检方法。

教学重点：1、掌握电动机在Y-△接法时的接线盒内的接线图2、掌握Y-△降压启动控制线路的原理3、掌握电动机在Y接法和△接法时的主电路的接线方法教学难点：电动机Y-△降压启动控制线路中交流接触器的接线及线路的检测方法课的类型：新授课（含理论及技能操作）教学过程设计时间分配90分钟新课讲授（共70分钟）（10分钟）（10分钟）一、理论知识【任务一】电动机定子绕组Ｙ、△接法如何实现电动机定子绕组Ｙ、△接法接线盒内部接线图【任务二】电动机定子绕组Ｙ、△接法时，其绕组上的电压和电流有什么区别电动机启动时接成Y形，加在每相定子绕组上的启动电压只有△接法的13，启动电流为△接法的13，启动转矩也只有△接法的13。

所以这种降压启动方法，只适用于轻载或空载下启动。

结论：凡是在正常运行时定子绕组作△形连接的异步电动机，均可采用这种降压启动方法。

（重点）示范：电动机在△、Y接法时接线盒内的接线和出线（30分钟）【任务三】时间继电器自动控制Y-△降压启动控制线路时间继电器自动控制的Y-△降压启动线路原理图该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。

接触器KM做引入电源用，接触器KM Y和KM△分别作Y形降压启动用和△运行用，时间继电器KT用作控制Y形降压启动时间和完成Y-△自动切换。

SB1是启动按钮，SB2是停止按钮，FU1作主电路的短路保护，FU2作控制电路的短路保护，KH作过载保护。

《Y-△降压启动控制线路》教案
范华维
电动机定子绕组Ｙ、△接法接线盒内部接线图
【任务二】电动机定子绕组Ｙ、△接法时，其绕组上的电压和电流有什电动机启动时接成Y形，加在每相定子绕组上的启动电压只有△接
，启动电流为△接法的1
3
，启动转矩也只有△接法的
这种降压启动方法，只适用于轻载或空载下启动。

结论：凡是在正常运行时定子绕组作△形连接的异步电动机，均可采用这种降压启动方法。

时间继电器自动控制的Y-△降压启动线路原理图该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。

接触器KM做引入电源用，接触器KM Y和KM△分别作Y形降压启动用和△运行用，时间继电器KT用作控制Y形降压启动时间和完成Y-△自动切换。

SB1是启动按钮，SB2是停止按钮，FU1作主电路的短路保护，FU2作控制电路的短路保护，KH作过载保护。

线路的工作原理如下：
降压启动：先合上电源开关QF。

KM Y线圈得电KM Y常开触头闭合KM线圈得电
KM
KM
KM Y主触头闭合电动机M接成Y形降压启动。

《Y-△降压启动控制线路》三、导入新课（5分钟）【复习提问】1、异步电动机直接启动时，启动电流是额定电流的多少倍？2、直接启动可能会造成哪些问题？怎样解决？3、常见的降压启动方法有哪几种？【新课引入】降压启动的含义：是指利用启动设备将电压适当降低后，夹道电动机的定子绕组上进行启动，待电动机启动运转后，再使其电压恢复到额定电压正常运转。

Y-△降压启动的含义：是指电动机启动时，把定子绕组接成Y形，以降低启动电压，限制启动电流。

经几秒，当电动机启动后，再把定子绕组接成△形，使电动机全压运行。

四、新课讲授（共70分钟）（10分钟）（10分钟）一、理论知识【任务一】电动机定子绕组Ｙ、△接法如何实现？电动机定子绕组Ｙ、△接法接线盒内部接线图【任务二】电动机定子绕组Ｙ、△接法时，其绕组上的电压和电流有什么区别？电动机启动时接成Y形，加在每相定子绕组上的启动电压只有△接法的13，启动电流为△接法的13，启动转矩也只有△接法的13。

所以这种降压启动方法，只适用于轻载或空载下启动。

结论：凡是在正常运行时定子绕组作△形连接的异步电动机，均可采用这种降压启动方法。

（重点）示范：电动机在△、Y接法时接线盒内的接线和出线（30分钟）【任务三】时间继电器自动控制Y-△降压启动控制线路时间继电器自动控制的Y-△降压启动线路原理图该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。

接触器KM做引入电源用，接触器KM Y和KM△分别作Y形降压启动用和△运行用，时间继电器KT用作控制Y形降压启动时间和完成Y-△自动切换。

SB1是启动按钮，SB2是停止按钮，FU1作主电路的短路保护，FU2作控制电路的短路保护，KH作过载保护。

线路的工作原理如下：降压启动：先合上电源开关QF。

分析电路原理，总结线路优点KM Y线圈得电KM Y常开触头闭合KM线圈得电KM自锁触头闭合自锁KM主触头闭合KM Y主触头闭合电动机M接成Y形降压启动KM Y联锁触头分断对KM△联锁KT线圈得电当M转速上升到一定值时，KT延时结束KT常闭触头分断KM Y线圈失电KM Y常开触头分断KM Y主触头分断，解除Y形连接KM Y联锁触头闭合KM△线圈得电按下SB1。

《Y-△降压启动控制线路》
电动机定子绕组Ｙ、△接法接线盒内部接线图
【任务二】电动机定子绕组Ｙ、△接法时，其绕组上的电压和电流有什电动机启动时接成Y形，加在每相定子绕组上的启动电压只有△接
，启动电流为△接法的1
3
，启动转矩也只有△接法的
这种降压启动方法，只适用于轻载或空载下启动。

结论：凡是在正常运行时定子绕组作△形连接的异步电动机，均可采用这种降压启动方法。

时间继电器自动控制的Y-△降压启动线路原理图该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。

接触器KM做引入电源用，接触器KM Y和KM△分别作Y形降压启动用和△运行用，时间继电器KT用作控制Y形降压启动时间和完成Y-△自动切换。

SB1是启动按钮，SB2是停止按钮，FU1作主电路的短路保护，FU2作控制电路的短路保护，KH作过载保护。

线路的工作原理如下：
降压启动：先合上电源开关QF。

KM Y线圈得电KM Y常开触头闭合KM线圈得电
KM
KM
KM Y主触头闭合电动机M接成Y形降压启动
按下SB1。

教学内容教法与学法一、组织教学（5分钟）1、点名检查学生出勤情况；2、检查学生的劳保着装问题。

3、检查学生所带工具情况，不得带有安全方面的缺陷。

4、检查实习场所的电气、消防、卫生等情况应符合实习安全要求。

二、复习旧课（5分钟）1、异步电动机直接启动时，启动电流是额定电流的多少倍？2、直接启动可能会造成哪些问题？怎样解决？3、常见的降压启动有哪几种？三、导入新课（10分钟）Y-△降压启动是指电动机启动时，把定子绕组接成Y形，以降低启动电压，限制启动电流。

当电动机启动后，经几秒，再把定子绕组接成△形，使电动机全压运行。

凡是在正常运行时定子绕组作△形连接的异步电动机，均采用这种降压启动方法。

电动机启动时接成Y形，加在每相定子绕组上的启动电压只有△接法的31，启动电流为△接法的1/3，启动转矩也只有△接法的1/3。

所以这种降压启动方法，只使用于轻载或空载下启动。

四、讲授新课（70分钟）★重点难点（一）、相关理论知识（10分钟）电动机定子绕组Ｙ、△接法接线盒内部接线图（图一所示）图一电动机接线排a) 绕组Y接法b）绕组△接法教师提问注：学生已学过电力拖动的有关内容这为后面讲解Y-△降压启动控制线路做铺垫。

示范讲解：打开电动机接线盒，让学生观察Y、△接线时的进线和出线，这样学生更容易理解。

教 学 内 容教法与学法(二)、时间继电器自动控制Y-△降压启动控制线路（40分钟） 1、原理图（图二所示）图二2、分析个元器件的作用QS ： 用来接通电源 KM1：电动机的引入电源FU1：主电路短路保护 KM2：△形全压运行时的接触器 FU2: 控制电路短路保护 KM3：Y 形降压启动时的接触器 FR: 过载保护 SB1：停止按钮 SB2: 启动按钮 KT: 用作控制Y 形降压启动时间和完成Y-△自动切换。

3、原理分析★ 先合上总电源开关QS按下SB2KM3线圈得电KT 线圈得电KM3常开触头闭合KM3主触头闭合KM3联锁触头分断对KM2的联锁KM 线圈得电KM1主触头闭合KM1自锁触头闭合自锁当M 转速上升到一定值时，KT 延时结束KT 常闭触头分断2112电动机M 接成Y 形降压启动3利用多媒体展示原理图。

维修电工培训《Y-△降压启动控制线路》教案配备所需元件和材料。

同时要求学生：1、穿好工作服，佩戴胸牌；2、准备好有关书籍及学习用品；3、按组领取所配备器材；4、预习并要求画出原理图和接线图；5、保持实习场地环境卫生。

电力拖动的有关内容提前5分钟进入实习场地二、组织教学（5分钟）1、检查实习场地的电气、消防、卫生等情况应符合实习安全要求。

2、按分组安排学生实习岗位。

3、点名检查学生出勤情况，检查学生穿工作服、带胸牌情况。

4、要求学生检查所领取工具、实习器材，不得存在损坏或安全方面的缺陷。

三、导入新课（5分钟）【复习提问】1、异步电动机直接启动时，启动电流是额定电流的多少倍？2、直接启动可能会造成哪些问题？怎样解决？3、常见的降压启动方法有哪几种？【新课引入】降压启动的含义：是指利用启动设备将电压适当降低后，夹道电动机的定子绕组上进行启动，待电动机启动运转后，再使其电压恢复到额定电压正常运转。

Y-△降压启动的含义：是指电动机启动时，把定子绕组接成Y形，以降低启动电压，限制启动电流。

经几秒，当电动机启动后，再把定子绕组接成△形，使电动机全压运行。

四、新课讲授（共70分钟）（10分钟）一、理论知识【任务一】电动机定子绕组Ｙ、△接法如何实现？电动机定子绕组Ｙ、△接法接线盒内部接线图（重点）示范：电动机在△、Y接法时接线盒内的接线和出线（10分钟）（30分钟）【任务二】电动机定子绕组Ｙ、△接法时，其绕组上的电压和电流有什么区别？电动机启动时接成Y形，加在每相定子绕组上的启动电压只有△接法的13，启动电流为△接法的13，启动转矩也只有△接法的13。

所以这种降压启动方法，只适用于轻载或空载下启动。

结论：凡是在正常运行时定子绕组作△形连接的异步电动机，均可采用这种降压启动方法。

【任务三】时间继电器自动控制Y-△降压启动控制线路时间继电器自动控制的Y-△降压启动线路原理图该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。

维修电工培训《Y-△降压启动控制线路》教案配备所需元件和材料。

同时要求学生：1、穿好工作服，佩戴胸牌；2、准备好有关书籍及学习用品；3、按组领取所配备器材；4、预习并要求画出原理图和接线图；5、保持实习场地环境卫生。

电力拖动的有关内容提前5分钟进入实习场地二、组织教学（5分钟）1、检查实习场地的电气、消防、卫生等情况应符合实习安全要求。

2、按分组安排学生实习岗位。

3、点名检查学生出勤情况，检查学生穿工作服、带胸牌情况。

4、要求学生检查所领取工具、实习器材，不得存在损坏或安全方面的缺陷。

三、导入新课（5分钟）【复习提问】1、异步电动机直接启动时，启动电流是额定电流的多少倍？2、直接启动可能会造成哪些问题？怎样解决？3、常见的降压启动方法有哪几种？【新课引入】降压启动的含义：是指利用启动设备将电压适当降低后，夹道电动机的定子绕组上进行启动，待电动机启动运转后，再使其电压恢复到额定电压正常运转。

Y-△降压启动的含义：是指电动机启动时，把定子绕组接成Y形，以降低启动电压，限制启动电流。

经几秒，当电动机启动后，再把定子绕组接成△形，使电动机全压运行。

四、新课讲授（共70分钟）（10分钟）一、理论知识【任务一】电动机定子绕组Ｙ、△接法如何实现？（重点）示范：电动机在△、Y接法时接线盒内的接线和出线（10分钟）（30分钟）电动机定子绕组Ｙ、△接法接线盒内部接线图【任务二】电动机定子绕组Ｙ、△接法时，其绕组上的电压和电流有什么区别？电动机启动时接成Y形，加在每相定子绕组上的启动电压只有△接法的13，启动电流为△接法的13，启动转矩也只有△接法的13。

所以这种降压启动方法，只适用于轻载或空载下启动。

结论：凡是在正常运行时定子绕组作△形连接的异步电动机，均可采用这种降压启动方法。

【任务三】时间继电器自动控制Y-△降压启动控制线路时间继电器自动控制的Y-△降压启动线路原理图该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。

《星三角降压启动控制线路》教案《星三角降压启动控制线路》教案三相异步电动机的降压启动控制线路时间继电器自动控制Y-△降压启动控制线路教学目的1、掌握三相异步电动机的时间继电器自动控制Y-△降压启动控制线路的组成并能画出其控制线路图。

2、掌握时间继电器自动控制Y-△降压启动控制线路的工作原理。

3、掌握时间继电器的作用与使用方法。

4、掌握三相异步电动机的时间继电器自动控制Y-△降压启动控制线路的安装方法和自检方法。

教学重点1、掌握电动机在Y-△接法时的接线盒内的接线图2、掌握Y-△降压启动控制线路的原理3、掌握电动机在Y接法和△接法时的主电路的接线方法教学难点电动机Y-△降压启动控制线路中交流接触器的接线及线路的检测方法。

课的类型新授课（含理论及技能操作）教具准备三相异步电动机的Y-△降压启动控制线路挂图、演示用器件、安装所需元器件教学参考资料教学方法与手段讲授、演示、示范等，讲练结合教学过程设计教学过程及时间分配教学内容教学方法的运用一、课前准备课前按照三人一岗安排分组，每组配备电工常用工具一套（尖嘴钳1把，一字、字螺丝刀各一把），万用表1块，并按电路安装元件清单配备所需元件和材料。

同时要求学生：1、穿好工作服，佩戴胸牌；2、准备好有关书籍及学习用品；3、按组领取所配备器材；4、预习并要求画出原理图和接线图；5、保持实习场地环境卫生。

学生已学过电力拖动的有关内容提前5分钟进入实习场地二、组织教学（5分钟）1、检查实习场地的电气、消防、卫生等情况应符合实习安全要求。

2、按分组安排学生实习岗位。

3、点名检查学生出勤情况，检查学生穿工作服、带胸牌情况。

4、要求学生检查所领取工具、实习器材，不得存在损坏或安全方面的缺陷。

三、导入新课（5分钟）【复习提问】1、异步电动机直接启动时，启动电流是额定电流的多少倍？2、直接启动可能会造成哪些问题？怎样解决？3、常见的降压启动方法有哪几种？【新课引入】降压启动的含义：是指利用启动设备将电压适当降低后，夹道电动机的定子绕组上进行启动，待电动机启动运转后，再使其电压恢复到额定电压正常运转。

《Y-△降压启动控制线路》教案
电动机定子绕组Ｙ、△接法接线盒内部接线图
【任务二】电动机定子绕组Ｙ、△接法时，其绕组上的电压和电流有什电动机启动时接成Y形，加在每相定子绕组上的启动电压只有△接
，启动电流为△接法的1
3
，启动转矩也只有△接法的
这种降压启动方法，只适用于轻载或空载下启动。

结论：凡是在正常运行时定子绕组作△形连接的异步电动机，均可采用这种降压启动方法。

时间继电器自动控制的Y-△降压启动线路原理图该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。

接触器KM做引入电源用，接触器KM Y和KM△分别作Y形降压启动用和△运行用，时间继电器KT用作控制Y形降压启动时间和完成Y-△自动切换。

SB1是启动按钮，SB2是停止按钮，FU1作主电路的短路保护，FU2作控制电路的短路保护，KH作过载保护。

线路的工作原理如下：
降压启动：先合上电源开关QF。

KM Y线圈得电KM Y常开触头闭合KM线圈得电
KM
KM
KM Y主触头闭合电动机M接成Y形降压启动
按下SB1。

《Y-△降压启动控制线路》教案的缺陷。

三、导入新课（5分钟）【复习提问】1、异步电动机直接启动时，启动电流是额定电流的多少倍？2、直接启动可能会造成哪些问题？怎样解决？3、常见的降压启动方法有哪几种？【新课引入】降压启动的含义：是指利用启动设备将电压适当降低后，夹道电动机的定子绕组上进行启动，待电动机启动运转后，再使其电压恢复到额定电压正常运转。

Y-△降压启动的含义：是指电动机启动时，把定子绕组接成Y形，以降低启动电压，限制启动电流。

经几秒，当电动机启动后，再把定子绕组接成△形，使电动机全压运行。

四、新课讲授（共70分钟）（10分钟）（10分钟）一、理论知识【任务一】电动机定子绕组Ｙ、△接法如何实现？电动机定子绕组Ｙ、△接法接线盒内部接线图【任务二】电动机定子绕组Ｙ、△接法时，其绕组上的电压和电流有什么区别？电动机启动时接成Y形，加在每相定子绕组上的启动电压只有△接法的13，启动电流为△接法的13，启动转矩也只有△接法的13。

所以这种降压启动方法，只适用于轻载或空载下启动。

结论：凡是在正常运行时定子绕组作△形连接的异步电动机，均可采用这种降压启动方法。

（重点）示范：电动机在△、Y接法时接线盒内的接线和出线（30分钟）【任务三】时间继电器自动控制Y-△降压启动控制线路时间继电器自动控制的Y-△降压启动线路原理图该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。

接触器KM做引入电源用，接触器KM Y和KM△分别作Y形降压启动用和△运行用，时间继电器KT用作控制Y形降压启动时间和完成Y-△自动切换。

SB1是启动按钮，SB2是停止按钮，FU1作主电路的短路保护，FU2作控制电路的短路保护，KH作过载保护。

线路的工作原理如下：降压启动：先合上电源开关QF。

分析电路原理，总结线路优点KM Y线圈得电KM Y常开触头闭合KM线圈得电KM自锁触头闭合自锁KM主触头闭合KM Y主触头闭合电动机M接成Y形降压启动KM Y联锁触头分断对KM△联锁KT线圈得电当M转速上升到一定值时，KT延时结束KT常闭触头分断KM Y线圈失电KM Y常开触头分断KM Y主触头分断，解除Y形连接KM Y联锁触头闭合KM△线圈得电按下SB1。

星三角降压启动控制线路教案一、教学目标：1.了解星形叙述变压器工作原理；2.掌握星形变压器的连接方法及其特点；3.了解星形变压器降压启动控制线路的原理；4.掌握星形变压器降压启动控制线路的绘制方法；5.能够运用所学知识设计星形变压器降压启动控制线路。

二、教学内容：1.星形变压器工作原理a.双绕组变压器的基本结构b.变压器的工作原理2.星形变压器的连接方法及特点a.Y形连接方式b.Δ形连接方式3.星形变压器降压启动控制线路的原理a.降压启动的目的和原理b.降压启动控制线路的组成4.星形变压器降压启动控制线路的绘制方法a.绘制电流互感器的符号b.绘制电气线路图5.星形变压器降压启动控制线路的设计实例讲解三、教学重点和难点：1.星形变压器降压启动控制线路的原理；2.星形变压器降压启动控制线路的绘制方法；3.星形变压器降压启动控制线路的设计实例讲解。

四、教学方法：1.经验交流法：通过与学生互动，了解学生的实际情况和经验，让学生在实际操作中掌握知识；2.讲解法：通过讲解理论基础和实际操作步骤，让学生了解星形变压器降压启动控制线路的原理和设计方法；3.演示法：通过实际操作演示，让学生了解星形变压器降压启动控制线路的实际应用效果。

五、教学过程：1.介绍星形变压器工作原理（10分钟）a.双绕组变压器的基本结构和工作原理；b.星形变压器和三角形变压器的区别和特点；2.讲解星形变压器的连接方法及特点（10分钟）a.Y形连接方式的优点和缺点；b.Δ形连接方式的优点和缺点；3.介绍降压启动的目的和原理（10分钟）a.降压启动的作用和意义；b.降压启动控制线路的工作原理；4.绘制星形变压器降压启动控制线路的电气线路图（20分钟）a.介绍电流互感器的符号和使用方法；b.绘制星形变压器降压启动控制线路的电气线路图；5.设计一个星形变压器降压启动控制线路的实例（20分钟）a.选择适当的星形变压器和降压启动控制线路的参数；b.绘制相应的电气线路图；6.实际操作演示星形变压器降压启动控制线路（30分钟）a.按照电气线路图连接电器和设备；b.进行降压启动测试；七、教学评价方法：1.学生问题解答；2.学生实际操作和应用能力的评估；3.学生设计的星形变压器降压启动控制线路的评估。

《Y-△降压启动控制线路》教案4、要求学生检查所领取工具、实习器材，不得存在损坏或安全方面的缺陷。

三、导入新课（5分钟）【复习提问】1、异步电动机直接启动时，启动电流是额定电流的多少倍？2、直接启动可能会造成哪些问题？怎样解决？3、常见的降压启动方法有哪几种？【新课引入】降压启动的含义：是指利用启动设备将电压适当降低后，夹道电动机的定子绕组上进行启动，待电动机启动运转后，再使其电压恢复到额定电压正常运转。

Y-△降压启动的含义：是指电动机启动时，把定子绕组接成Y形，以降低启动电压，限制启动电流。

经几秒，当电动机启动后，再把定子绕组接成△形，使电动机全压运行。

四、新课讲授（共70分钟）（10分钟）（10分钟）一、理论知识【任务一】电动机定子绕组Ｙ、△接法如何实现？电动机定子绕组Ｙ、△接法接线盒内部接线图【任务二】电动机定子绕组Ｙ、△接法时，其绕组上的电压和电流有什么区别？电动机启动时接成Y形，加在每相定子绕组上的启动电压只有△接法的13，启动电流为△接法的13，启动转矩也只有△接法的13。

所以这种降压启动方法，只适用于轻载或空载下启动。

结论：凡是在正常运行时定子绕组作△形连接的异步电动机，均可（重点）示范：电动机在△、Y接法时接线盒内的接线和出线（30分钟）采用这种降压启动方法。

【任务三】时间继电器自动控制Y-△降压启动控制线路时间继电器自动控制的Y-△降压启动线路原理图该线路由三个接触器、一个热继电器、一个时间继电器和两个按钮组成。

接触器KM做引入电源用，接触器KM Y和KM△分别作Y形降压启动用和△运行用，时间继电器KT用作控制Y形降压启动时间和完成Y-△自动切换。

SB1是启动按钮，SB2是停止按钮，FU1作主电路的短路保护，FU2作控制电路的短路保护，KH作过载保护。

线路的工作原理如下：降压启动：先合上电源开关QF。

分析电路原理，总结线路优点KM Y线圈得电KM Y常开触头闭合KM线圈得电KM自锁触头闭合自锁KM主触头闭合KM Y主触头闭合电动机M接成Y形降压启动KM Y联锁触头分断对KM△联锁KT线圈得电当M转速上升到一定值时，KT延时结束KT常闭触头分断KM Y线圈失电KM Y常开触头分断KM Y主触头分断，解除Y形连接KM Y联锁触头闭合KM△线圈得电按下SB1。
