KM2线圈得电
KM2自锁闭合 KM2联锁断开 KM2主触头闭合
(1)
KT断电 M全压运行
2021/6/7
6
按SB2
全部线圈断电
接触器主触头断开
M停转
2021/6/7
7
二、 Y-△减压起动控制电路的接线
接线步骤: 1.熔断器到FR到端子排 2.熔断器到KM1,KM2,KM3,KT线圈 3.按钮到端子排 4.端子排到所有7号线 5.各线圈回路 6.KM1自锁
FR
SB1
SB2 KM1
KM2
KM3
KT
KT KM2
KM1 KM3 KT KM2
2021/6/7
5
3.动作原理如下:
按SB2
KM1,KM2线圈得电
KM1自锁闭合 KM3联锁断开 KM1,KM2主触头闭合
M减压起动
KT线圈得电
KT常闭延时断开 KT常开延时闭合
KM3线圈断电
KM3主触头断开(1) KM3联锁闭合
2021/6/7
2
一、 Y-△减压起动控制电路的原理
这种起动方法只适用于正常工作时定子绕组 为三角形联结的电动机。
这种减压起动方法既简便又经济,所以使用 较为普遍,但其起动转矩只有全压起动时的1/3, 故只适用于空载或轻载起动。
2021/6/7
3
1、定子绕组的联结方式
U2
U1(W2)
U1 W1 V1
V2
W2
Y形联结
U2(V1) V2(W1) △形联结
△形联结每相绕组电压是Y形联结的 3 倍
2021/6/7
4

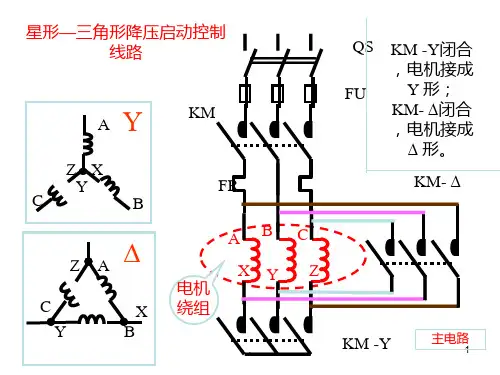

2、 Y-△减压起动控制电路的原理图
U13 V13
W13
