星三角降压启动控制电路

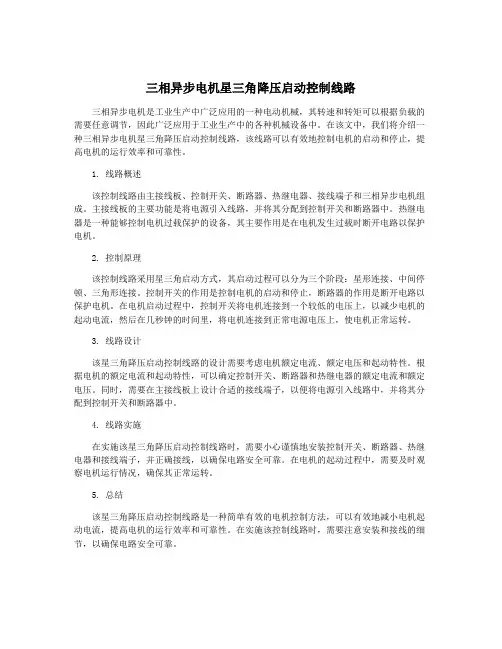

三相异步电机星三角降压启动控制线路三相异步电机是工业生产中广泛应用的一种电动机械，其转速和转矩可以根据负载的需要任意调节，因此广泛应用于工业生产中的各种机械设备中。

在该文中，我们将介绍一种三相异步电机星三角降压启动控制线路，该线路可以有效地控制电机的启动和停止，提高电机的运行效率和可靠性。

1. 线路概述该控制线路由主接线板、控制开关、断路器、热继电器、接线端子和三相异步电机组成。

主接线板的主要功能是将电源引入线路，并将其分配到控制开关和断路器中。

热继电器是一种能够控制电机过载保护的设备，其主要作用是在电机发生过载时断开电路以保护电机。

2. 控制原理该控制线路采用星三角启动方式，其启动过程可以分为三个阶段：星形连接、中间停顿、三角形连接。

控制开关的作用是控制电机的启动和停止，断路器的作用是断开电路以保护电机。

在电机启动过程中，控制开关将电机连接到一个较低的电压上，以减少电机的起动电流，然后在几秒钟的时间里，将电机连接到正常电源电压上，使电机正常运转。

3. 线路设计该星三角降压启动控制线路的设计需要考虑电机额定电流、额定电压和起动特性。

根据电机的额定电流和起动特性，可以确定控制开关、断路器和热继电器的额定电流和额定电压。

同时，需要在主接线板上设计合适的接线端子，以便将电源引入线路中，并将其分配到控制开关和断路器中。

4. 线路实施在实施该星三角降压启动控制线路时，需要小心谨慎地安装控制开关、断路器、热继电器和接线端子，并正确接线，以确保电路安全可靠。

在电机的起动过程中，需要及时观察电机运行情况，确保其正常运转。

5. 总结该星三角降压启动控制线路是一种简单有效的电机控制方法，可以有效地减小电机起动电流，提高电机的运行效率和可靠性。

在实施该控制线路时，需要注意安装和接线的细节，以确保电路安全可靠。

星三角降压启动控制线路故障分析星三角降压启动是一种常用的电动机起动方式，通过将星形接线的电动机接入三角形接线来实现电动机的起动。

但在实际应用过程中，有时会出现控制线路故障，导致电动机无法正常起动。

本文将对星三角降压启动控制线路故障进行详细分析。

需要明确星三角降压启动的控制线路包括主电路和控制电路两部分。

主电路主要包括电动机、主接触器、断路器和电源等。

当主接触器闭合时，电动机接入星形接线，起动电流较小；当接触器打开后，电动机接入三角形接线，起动电流增大，达到额定工作电流。

主电路的故障包括主接触器不闭合、断路器跳闸、电源电压过低等。

控制电路主要包括按钮开关、热继电器、辅助接触器和继电器等。

按钮开关用于控制电动机的启停，热继电器用于保护电动机过载，辅助接触器用于控制主接触器的闭合和开启，继电器用于控制主接触器和断路器的工作。

控制电路的故障包括按钮开关失灵、热继电器动作不正常、辅助接触器接触不良等。

当出现星三角降压启动控制线路故障时，可以采取以下步骤进行分析和排除故障。

检查主电路的故障。

可以通过检查主接触器是否闭合，电源电压是否正常来判断主电路是否出现故障。

如果主接触器不闭合，可能是主接触器本身故障，需要更换或维修；如果断路器跳闸，可能是电动机过载或断路器故障，需要检查电动机负载和断路器工作状态；如果电源电压过低，需要检查电源线路和电源设备。

综合分析主电路和控制电路的故障，进行排除故障。

如果主接触器不闭合，则可能是主接触器本身故障或按钮开关失灵等原因导致；如果断路器跳闸，则可能是电动机过载或断路器故障等原因导致。

根据实际情况逐一排除故障，直到找到问题所在，并进行修复或更换。

星三角降压启动控制线路故障的分析需要从主电路和控制电路两个方面进行，根据故障的具体情况进行分析和排除。

只有找到故障所在，并进行及时维修，才能确保电动机的正常运行。

《△降压启动限制线路》教案少倍？2、干脆启动可能会造成哪些问题？怎样解决？3,常见的降压启动方法有哪几种？【新课引入】降压启动的含义：是指利用启动设备将电压适当降低后，夹道电动机的定子绕组上进行启动，待电动机启动运转后，再使其电压复原到额定电压正常运转。

△降压启动的含义：是指电动机启动时，把定子绕组接成丫形，以降低启动电压，限制启动电流。

经几秒，当电动机启动后，再把定子绕组接成△形，使电动机全压运行。

四、新课讲一、理论学问（5分钟）授（共70分钟）（10【任务一】电动机定子绕组Y、△接法如何实现?电动机定子绕组Y、△接法接线盒内部接线图【任务二】电动机定子绕组丫、△接法时，其绕组上的电（■点）示范：电动机在△、Y接法时接线盒内的接线和出线图8T电动机接妓播∙）Yb）曜Si△形授法压和电流有什么区分？电动机启动时接成Y 形,加在每相定子绕组上的启动电压只有△接法的金，启动电流为△接法的g,启动转矩也只有△接法的;。

所以这种降压启动方法，只适用于轻栽或空载下启动。

结论：凡是在正常运行时定子绕组作△形连接的异步电动机，均可采纳这种降压启动方法。

分析电路原理，总结线路优点时间继电器自动限制的△降压扇动线路原理图该线路由三个接触器、•个热继电器、•个时间继电器和两个按钮组成。

接触器做引入电源用，接触器和，.分别作Y 形降压启动用和△运行用，时间继电器用作限制Y 形降乐启动时间和完成△自幼切换。

1是启动按钮，2是停止按钮，1作主电路的短路爱护，2作限制电路的短路爱护，作(105m)(30【任务三】时间继电器自动限制△降压启动限制线路过载爱护。

划一K1线路的工作原理如下： 降压启动：先合上电源开关。

自桢触头巧合自银主烛关闭合>∙线圈和电一f 、上触头闭合-三→电动机M 按成Y 形降乐总动→Y 联钺帆头分幅对A 联缺M 的一找速―时.如气束»常体般头分断一→Y 常开触头分断——►Y 畿屈失电―一Y 主触头分断.解除Y 形连谖1.AY 联锁期头闭合一►A 线圈和电→Λ或钺舷头分断—I_►对联锁—>浅Iel 失电一►常用触头发时闭合→A 主旭央闭合 ------------------ ►电动机M 接成△全压运行停止时，按下2即可。

电机星三角降压启动原理电路图分析上图所示为异步电动机星三角起动控制电路图，此种接法只适合于电动机正常运行时为三角型联接。

所需主要元器件：三个交流接触器、热继电器、时间继电器，启动、停止按钮各一，熔断器五个三个接触器作用：一个为主电路接通电源,一个为Y型启动，一个为△启动.时间继电器作用：通过设定确定星型到三角型转换的时间，需要延时触点。

热继电器作用：提供过载保护。

熔断器作用：为电动机提供短路保护。

星形——三角形降压启动控制电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。

Y—△起动只能用于正常运行时为△形接法的电动机。

这是一种降压启动方式，适用的电机有局限性，能降多少压，怎么个算法，看下面图示。

可以看到通过Y--△，能够实现降压启动，降压起动时的电流为直接启动时的1/3。

下面重点巩固一下接线方式，这个看过很多次，也画过很多次，过了一段时间，今天再画时，又有些健忘了，无奈，继续加强。

先来看一下主接线图。

Y-△启动的话，先要星型启动的话，肯定KM和 KM -Y 先要启动，之后KM -Y要停下来，KM要一直得电，不然没电源肯定不行，KM和KM-△要一直运行，到正常运行。

接下来看一下控制回路吧：根据上面一次回路的分析，再看这个控制回路，很简单的，按下启动按钮SB2，主回路电源启动，KM线圈得电，其常开触点闭合，实现自保持，SB2复归；下面的时间继电器线圈回路和KM-Y线圈回路也接通，这时Y型启动已经实现，通过时间继电器时间的整定，Y型回路的时间继电器NC（常闭）触点得电后要延时打开，使Y启动保持住，而△回路KT的NO（常开）触点得电后要延时闭合，使得△型回路不得电，同时Y型启动的接触器常闭接点对△回路有闭锁（Y-△两回路都要有闭锁）。

整定时间到后，时间继电器的常开触点瞬时闭合，接通△型回路，KM-△线圈得电，其常开触点闭合，起保持作用，而其常闭触点断开，切断Y型启动回路，同时另一个常闭触点使得KT时间继电器回路断开，KT线圈失电，常闭瞬时复归，常开也复归，电机此时已经处于正常运行状态，实现了降压启动。

星三角降压启动能耗制动控制线路起动方式：星三角降压启动制动方式：能耗制动星三角降压启动能耗制动控制线路L2L1L3QF FU1M3~KM2KM1KM3FU2KM1KM3KT KM2KM1KM2KT KM2KM3FR SB1SB2KT KM4KM4KM4KM4星三角降压启动能耗制动控制线路图L2L1L3QF FU1M3~KM2KM1KM3FU2KM4KM1KM3KT KM2KM1KM2KT KM2KM3FR SB1SB2KT KM4KM4KM4星三角降压启动能耗制动控制线路星三角降压启动能耗制动控制线路图按下启动按钮SB2L2L1L3QF FU1M3~KM2KM1KM3FU2KM4KM1KM3KT KM2KM1KM2KT KM2KM3FR SB1SB2KT KM4KM4KM4星三角降压启动能耗制动控制线路星三角降压启动能耗制动控制线路图接触器KM1、KM3、KT 线圈得电L2L1L3QF FU1M3~KM2KM1KM3FU2KM4KM1KM3KT KM2KM1KM2KT KM2KM3FR SB1SB2KT KM4KM4KM4星三角降压启动能耗制动控制线路星三角降压启动能耗制动控制线路图接触器KM1常开辅助触点闭合接触器KM1主触点闭合接触器KM3主触点闭合KM3常闭触点断开L2L1L3QF FU1M3~KM2KM1KM3FU2KM4KM1KM3KT KM2KM1KM2KT KM2KM3FR SB1SB2KT KM4KM4KM4星三角降压启动能耗制动控制线路星三角降压启动能耗制动控制线路图电机M 以星行连接起动L2L1L3QF FU1M3~KM2KM1KM3FU2KM4KM1KM3KT KM2KM1KM2KT KM2KM3FRSB1SB2KT KM4KM4KM4星三角降压启动能耗制动控制线路星三角降压启动能耗制动控制线路图一段时间以后。

KT 延时闭合触点闭合KT 延时断开触点断开L2L1L3QF FU1M3~KM2KM1KM3FU2KM4KM1KM3KT KM2KM1KM2KT KM2KM3FR SB1SB2KT KM4KM4KM4星三角降压启动能耗制动控制线路星三角降压启动能耗制动控制线路图KM3线圈失电L2L1L3QF FU1M3~KM2KM1KM3FU2KM4KM1KM3KT KM2KM1KM2KT KM2KM3FR SB1SB2KT KM4KM4KM4星三角降压启动能耗制动控制线路星三角降压启动能耗制动控制线路图KM3常闭触点闭合KM3主触点断开L2L1L3QFFU1M 3~KM2KM1KM3FU2KM4KM1KM3KT KM2KM1KM2KTKM2KM3FRSB1SB2KTKM4KM4KM4星三角降压启动能耗制动控制线路星三角降压启动能耗制动控制线路图KM2线圈得电L2L1L3QFFU1M 3~KM2KM1KM3FU2KM4KM1KM3KT KM2KM1KM2KTKM2KM3FRSB1SB2KT KM4KM4KM4星三角降压启动能耗制动控制线路星三角降压启动能耗制动控制线路图KM2常闭触点打开KM2常开触点闭合KT 线圈失电KM2主触点闭合电机全压运行L2L1L3QFFU1M 3~KM2KM1KM3FU2KM4KM1KM3KT KM2KM1KM2KTKM2KM3FRSB1SB2KT KM4KM4KM4星三角降压启动能耗制动控制线路星三角降压启动能耗制动控制线路图按下停止按钮SB1L2L1L3QFFU1M 3~KM2KM1KM3FU2KM4KM1KM3KT KM2KM1KM2KTKM2KM3FRSB1SB2KTKM4KM4KM4星三角降压启动能耗制动控制线路星三角降压启动能耗制动控制线路图接触器KM1、KM3、KT 线圈失电KM4线圈得电L2L1L3QFFU1M 3~KM2KM1KM3FU2KM4KM1KM3KT KM2KM1KM2KTKM2KM3FRSB1SB2KT KM4KM4KM4星三角降压启动能耗制动控制线路星三角降压启动能耗制动控制线路图KM4常开辅助触电闭合L2L1L3QFFU1M 3~KM2KM1KM3FU2KM4KM1KM3KT KM2KM1KM2KTKM2KM3FRSB1SB2KT KM4KM4KM4星三角降压启动能耗制动控制线路星三角降压启动能耗制动控制线路图KM4主触电闭合L2L1L3QFFU1M 3~KM2KM1KM3FU2KM4KM1KM3KT KM2KM1KM2KTKM2KM3FRSB1SB2KT KM4KM4KM4星三角降压启动能耗制动控制线路星三角降压启动能耗制动控制线路图KM3线圈得电KM3主触点闭合电机进行能耗制动L2L1L3QFFU1M 3~KM2KM1KM3FU2KM1KM3KT KM2KM1KM2KTKM2KM3FRSB1SB2KT KM4KM4KM4KM4星三角降压启动能耗制动控制线路星三角降压启动能耗制动控制线路图星三角降压启动能耗制动控制线路星三角降压启动能耗制动控制线路工作原理：起动原理与星三角降压启动相同制动原理：按下SB1KM4线圈得电KM3线圈得电KM4主触点闭合KM4常开辅助触点闭合KM3主触点闭合KM3线圈得电。

星三角降压启动控制线路故障分析1. 引言1.1 星三角降压启动控制线路故障分析星三角降压启动控制线路是工业生产过程中常见的控制电路之一，其性能稳定、可靠性高，被广泛应用于各种设备的启动控制中。

在长时间运行过程中，由于各种原因导致线路发生故障的情况也时有发生。

本文将针对星三角降压启动控制线路故障进行分析，探讨故障现象、原因分析、处理方法、预防措施以及维护保养等方面的内容，旨在帮助工程技术人员更好地应对和解决相关问题。

星三角降压启动控制线路故障的分析是一个重要的工作，可以帮助用户及时发现并解决线路问题，确保设备的正常运行。

在实际工作中，我们经常会遇到各种各样的线路故障，有些是由于设备老化、磨损或误操作引起的，而有些则是由于设计不当或制造缺陷导致的。

了解星三角降压启动控制线路故障的原因及处理方法对于提高设备的可靠性和使用寿命具有重要意义。

本文将首先分析星三角降压启动控制线路故障的常见现象，包括线路短路、断路、接地、过载等，然后对可能导致线路故障的原因进行深入剖析，包括电气元件损坏、线路连接不良、环境湿度过高等因素。

接着，我们将介绍针对不同故障现象的处理方法，例如更换损坏元件、重新连接线路、降低环境湿度等。

我们还将探讨如何通过一些预防措施来减少发生故障的可能性，并提出相关的维护保养建议，以延长设备的使用寿命。

通过本文的介绍和分析，相信读者们能够更全面地了解星三角降压启动控制线路故障的特点和处理方法，为工程技术人员在实际工作中遇到类似问题时提供一定的参考和帮助。

希望本文能够成为读者们在解决线路故障问题时的指南，为工业生产的顺利进行贡献一份力量。

2. 正文2.1 故障现象分析故障现象分析是确定问题出现的首要步骤，只有清晰地了解故障的表现，才能有效地定位到具体的故障点。

在星三角降压启动控制线路中，可能会出现以下一些常见的故障现象：1. 启动时电机无法正常启动：这可能是由于控制线路中的接触不良、线路短路等问题导致的。
