星三角降压启动电路原理嘿，朋友们！今天咱来聊聊星三角降压启动电路原理，这可真是个有趣又实用的玩意儿啊！想象一下，电路就像一条繁忙的马路，电流就像来来往往的车辆。

如果一下子让所有车都涌上马路，那肯定会堵得水泄不通，就像直接给电机全压启动，电流会超级大，可能会出问题哦！那怎么办呢？这时候星三角降压启动就派上用场啦！它就像是给马路上的车安排了一个有序的通行规则。

一开始，让电机以星形接法接入电路，就好像把车分成了小组，慢慢地、有序地进入马路。

这样电流就不会一下子变得那么大啦。

然后呢，等电机运转起来稳定一些了，就像车都已经在路上顺畅跑起来了，这时候再切换成三角形接法，让电机全力工作。

你说这是不是很巧妙呀？就好像我们做事一样，有时候不能太着急，得一步一步来。

星三角降压启动不就是这样嘛，先温柔地开始，再火力全开。

而且啊，这个原理其实并不复杂。

星形接法的时候，每个绕组上的电压降低了，电流自然也就小了。

等切换成三角形，电压恢复正常，电机就能正常大力干活啦。

这就好比人跑步，先慢跑热热身，等身体活动开了，再全力冲刺。

咱生活中很多大电机不都是这样启动的嘛，要是没有这个星三角降压启动，那得浪费多少电呀，还可能把电路都给搞坏咯！所以说呀，这个小小的原理，作用可大着呢！你再想想，要是没有这种巧妙的设计，那电机启动的时候岂不是会乱套啦？电流乱冲，说不定还会引发火灾啥的危险呢！这可不行呀，咱得好好保护咱的电路，保护咱的设备。

总之呢，星三角降压启动电路原理就是这么神奇，这么实用。

它让我们的电机能够安全、稳定、高效地工作，就像一个默默守护的小卫士。

咱可得好好了解它，掌握它，让它为我们的生活和工作服务呀！这不就是科技的魅力所在嘛，让一切都变得更美好，更有序。

你们说是不是呀！原创不易，请尊重原创，谢谢!。

星三角启动原理图及接线图星三角启动是一种降压启动方法，适用于负载对电动机启动力矩要求不高且需要限制电动机启动电流的情况下，并且电机需要满足380V/Δ接线条件。

具体方法是在电机启动时将电机接成星型接线，当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）。

由于电机启动电流与电源电压成正比，采用星三角启动后，电网提供的启动电流只有全电压启动电流的1/3，但启动力矩也只有全电压启动力矩的1/3.因此，不能仅仅以电机功率的大小来确定是否需要采用星三角启动，还需要考虑负载的情况。

一般情况下，鼠笼型电机的启动电流是运行电流的5—7倍，而对电网的电压要求一般是正负10%。

为了避免对电网电压造成过大的冲击，需要采用星三角启动，一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。

在实际使用过程中，建议根据具体情况选择合适的启动方法，如在启动负荷较小的电机上，可以选用1.5倍额定电流的断路器直接启动，长期工作也没有问题。

星三角降压启动的电动机三相绕组共有六个外接端子：A-X、B-Y、C-Z（以下以额定电压380V的电机为例）。

具体来说，星形启动时，将X-Y-Z相连，A、B、C三端接三相交流电压380V，此时每相绕组电压为220，启动电流大为降低，避免了过大的启动电流对电网形成的冲击。

此时的转矩相对较小，但电动机可达到一定的转速。

角形运行则是经过星形启动后，电动机持续一段时间（约几十秒钟）达到一定的转速后，电器开关把六个接线端子转换成三角形连接并再次接到380V电源时，每相绕组电压为380V，转矩和转速提高，电动机进入额定条件下的运行过程。

在电机启动时，采用星形接法，即将电机的一头分开接，另一头三根线并在一起。

启动后经过一定时间（一般为30秒至一分钟），将星形接法断开，改为三角形接法，以全压运行电机。

在这个过程中，必须注意联锁，否则可能会爆炸。

以下是图纸中的符号说明：L1/L2/L3：三根相线QS：空气开关Fu1：主回路上的保险Fu2：控制回路上的保险SP：停止按钮ST：启动按钮KT：时间继电器的线圈，后缀数字表示不同的触点KMy：星接触器的线圈，后缀数字表示不同的触点KM△：三角接触器的线圈，后缀数字表示不同的触点KM：主接触器的线圈，后缀数字表示不同的触点U1/V1/W1：电动机绕组的三个同名端U2/V2/W2：电动机绕组的另三个同名端按下启动按钮后，时间继电器KT和星接触器KMy得电动作。

电机-星三角启动（Start-up of Motor-Star-Triangle）是一种常见的电动机启动方式。

它的工作原理是通过改变电动机的接线方式来降低启动电流，从而保护电动机不受损坏。

下面我们来详细介绍电机-星三角启动的原理和图形表示。

一、星三角启动原理电机-星三角启动是一种降压启动方式，它通过在电动机内部连接三组线圈，每组线圈中的两头分别接到三相电源上。

当电机绕组接成星形时，绕组中的电流将减少为三角形接线时的1/3。

这种降压启动方式可以降低启动电流，从而保护电动机不受损坏。

当电机绕组接成星形时，三个线圈中的电流都是从各自的线圈末端流入，再从各自的线圈末端流出。

此时，三个线圈产生的磁场是互相垂直的，因此电动机转子的转动方向与线圈中的电流方向有关。

当电机绕组接成三角形时，三个线圈中的电流都是从各自的线圈头端流入，再从各自的线圈尾端流出。

此时，三个线圈产生的磁场是互相平行的，因此电动机转子的转动方向与线圈中的电流方向无关。

二、星三角启动图形表示电机-星三角启动的图形表示如下：1. 星形接线：* 星形接线是将三个线圈首端接在一起，作为公共端，三个线圈的尾端分别连接到三相电源上。

* 当电机绕组接成星形时，三个线圈产生的磁场是互相垂直的，因此电动机转子的转动方向与线圈中的电流方向有关。

2. 三角形接线：* 三角形接线是将三个线圈首尾相连，形成一个三角形，三个线圈的尾端分别连接到三相电源上。

* 当电机绕组接成三角形时，三个线圈产生的磁场是互相平行的，因此电动机转子的转动方向与线圈中的电流方向无关。

3. 星三角启动接线：* 星三角启动接线是将电机绕组接成星形和三角形之间的切换。

* 当电机绕组接成星形时，电动机启动时可以降低启动电流，从而保护电动机不受损坏。

当电机启动完成后，可以通过切换将绕组接成三角形，使电动机正常运行。

星三角形降压启动原理1.当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法；2.该方法是：在电机启动时将电机接成星型接线,当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）；3.因电机启动电流与电源电压成正比,此时电网提供的启动电流只有全电压启动电流的1/3 ，但启动力矩也只有全电压启动力矩的1/3。

星三角启动，属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。

所以不能一概而以电机功率的大小来确定是否需采用星三角启动，还的看是什么样的负载，一般在需要启动时负载轻运行时负载重尚可采用星三角启动，一般情况下鼠笼型电机的启动电流是运行电流的5—7倍，而对电网的电压要求一般是正负10%（我记忆中）为了不形成对电网电压过大的冲击所以要采用星三角启动，一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。

只有鼠笼型电机才采用星三角启动。

一家之言,姑且听之.本人在实际使用过程中,发现需星三角降压启动的电机从11KW开始就有需要的,如风机、在启动时11KW电流在7-9倍(100)A左右,按正常配置的热继电器根本启动不了,（关风门也没用）热继电器配大了又起不了保护电机的作用，所以建议用降压启动。

而在一些启动负荷较小的电机上，由于电机到达恒速时间短，启动时电流冲击影响较小，所以在30KW左右的电机，选用1.5倍额定电流的断路器直接启动，长期工作一点问题都没有。

星三角降压启动的电动机三相绕组共有六个外接端子：A-X、B-Y、C-Z （以下以额定电压380V的电机为例）星形启动：X-Y-Z相连，A、B、C三端接三相交流电压380V，此时每相绕组电压为220，较直接加380V启动电流大为降低，避免了过大的启动电流对电网形成的冲击。

此时的转矩相对较小，但电动机可达到一定的转速。

角形运行：经星形启动电动机持续一段时间（约几十秒钟）达到一定的转速后，电器开关把六个接线端子转换成三角形连接并再次接到380V电源时每相绕组电压为380V，转矩和转速大大提高，电动机进入额定条件下的运行过程。

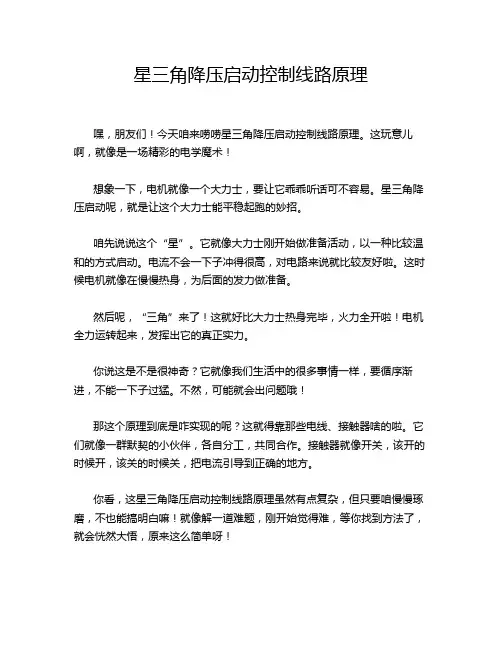

星三角降压启动控制线路原理
嘿，朋友们！今天咱来唠唠星三角降压启动控制线路原理。

这玩意儿啊，就像是一场精彩的电学魔术！
想象一下，电机就像一个大力士，要让它乖乖听话可不容易。

星三角降压启动呢，就是让这个大力士能平稳起跑的妙招。

咱先说说这个“星”。

它就像大力士刚开始做准备活动，以一种比较温和的方式启动。

电流不会一下子冲得很高，对电路来说就比较友好啦。

这时候电机就像在慢慢热身，为后面的发力做准备。

然后呢，“三角”来了！这就好比大力士热身完毕，火力全开啦！电机全力运转起来，发挥出它的真正实力。

你说这是不是很神奇？它就像我们生活中的很多事情一样，要循序渐进，不能一下子过猛。

不然，可能就会出问题哦！
那这个原理到底是咋实现的呢？这就得靠那些电线、接触器啥的啦。

它们就像一群默契的小伙伴，各自分工，共同合作。

接触器就像开关，该开的时候开，该关的时候关，把电流引导到正确的地方。

你看，这星三角降压启动控制线路原理虽然有点复杂，但只要咱慢慢琢磨，不也能搞明白嘛！就像解一道难题，刚开始觉得难，等你找到方法了，就会恍然大悟，原来这么简单呀！
咱生活中很多事情不也是这样嘛，看着很难，但是只要有耐心，一步一步来，总能搞定的。

而且啊，了解了这个原理，咱以后要是碰到电机启动的问题，心里就有底啦，知道该从哪里下手去解决。

这星三角降压启动控制线路原理啊，真是电学世界里的一个宝贝！它让电机的启动变得更稳定、更可靠。

咱可得好好掌握它，让它为我们的生活和工作服务呀！所以说，朋友们，别小瞧了这看似复杂的原理，它可是有着大用处呢！。

星三角启动电路图_星三角启动电路接线方法_星三角二次回路控制电路图星三角启动，属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。

所以不能一概而以电机功率的大小来确定是否需采用星三角启动，还的看是什么样的负载，一般在需要启动时负载轻运行时负载重尚可采用星三角启动，一般情况下鼠笼型电机的启动电流是运行电流的57倍，而对电网的电压要求一般是正负10%（我记忆中）为了不形成对电网电压过大的冲击所以要采用星三角启动，一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。

只有鼠笼型电机才采用星三角启动。

星三角启动电路图原理 1. 当负载对电动机启动力矩无严格要求又要限制电动机启动电流、电机满足380V/接线条件、电机正常运行时定子绕组接成三角形时才能采用星三角启动方法；2.该方法是：在电机启动时将电机接成星型接线，当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）；3.由于电机启动电流与电源电压成正比，而此时电网提供的启动电流只有全电压启动电流的1/3，因此其启动力矩也只有全电压启动力矩的1/3；4.星三角启动属降压启动，它是以牺牲功率为代价换取降低启动电流来实现的，所以不能一概而论以电机功率的大小来确定是否需采用星三角启动，还要看是什么样的负载。

一般在启动时负载轻、运行时负载重的情况下可采用星三角启动，通常鼠笼型电机的启动电流是运行电流的5-7倍，而电网对电压要求一般是正负10%，为了使电机启动电流不对电网电压形成过大的冲击，可以采用星三角启动。

一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动；5.在实际使用过程中，有时电机功率为11KW就需要星三角启动，如额定功率11KW的风机在启动时电流为7-9倍（100A左右），按正常配置的热继电器根本启动不了（关风门也没用），热继电器配太大又无法起到保护电机的作用，所以建议采用星三角启动。

星三角启动电路接线方法星形接U1，V1，W1；把U2，V2，W2短接。

电机星三角降压启动原理电路图分析上图所示为异步电动机星三角起动控制电路图，此种接法只适合于电动机正常运行时为三角型联接。

所需主要元器件：三个交流接触器、热继电器、时间继电器，启动、停止按钮各一，熔断器五个三个接触器作用：一个为主电路接通电源,一个为Y型启动，一个为△启动.时间继电器作用：通过设定确定星型到三角型转换的时间，需要延时触点。

热继电器作用：提供过载保护。

熔断器作用：为电动机提供短路保护。

星形——三角形降压启动控制电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。

Y—△起动只能用于正常运行时为△形接法的电动机。

这是一种降压启动方式，适用的电机有局限性，能降多少压，怎么个算法，看下面图示。

可以看到通过Y--△，能够实现降压启动，降压起动时的电流为直接启动时的1/3。

下面重点巩固一下接线方式，这个看过很多次，也画过很多次，过了一段时间，今天再画时，又有些健忘了，无奈，继续加强。

先来看一下主接线图。

Y-△启动的话，先要星型启动的话，肯定KM和 KM -Y 先要启动，之后KM -Y要停下来，KM要一直得电，不然没电源肯定不行，KM和KM-△要一直运行，到正常运行。

接下来看一下控制回路吧：根据上面一次回路的分析，再看这个控制回路，很简单的，按下启动按钮SB2，主回路电源启动，KM线圈得电，其常开触点闭合，实现自保持，SB2复归；下面的时间继电器线圈回路和KM-Y线圈回路也接通，这时Y型启动已经实现，通过时间继电器时间的整定，Y型回路的时间继电器NC（常闭）触点得电后要延时打开，使Y启动保持住，而△回路KT的NO（常开）触点得电后要延时闭合，使得△型回路不得电，同时Y型启动的接触器常闭接点对△回路有闭锁（Y-△两回路都要有闭锁）。

整定时间到后，时间继电器的常开触点瞬时闭合，接通△型回路，KM-△线圈得电，其常开触点闭合，起保持作用，而其常闭触点断开，切断Y型启动回路，同时另一个常闭触点使得KT时间继电器回路断开，KT线圈失电，常闭瞬时复归，常开也复归，电机此时已经处于正常运行状态，实现了降压启动。
