苏科版九年级物理上册 第十四章 欧姆定律单元综合测试(Word版 含答案)

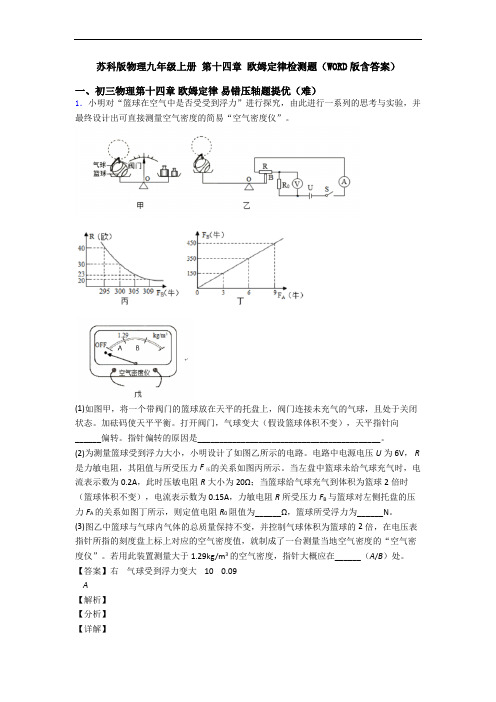

苏科版物理九年级上册第十四章欧姆定律单元综合测试（Word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．小明对“篮球在空气中是否受受到浮力”进行探究，由此进行一系列的思考与实验，并最终设计出可直接测量空气密度的简易“空气密度仪”。

(1)如图甲，将一个带阀门的篮球放在天平的托盘上，阀门连接未充气的气球，且处于关闭状态。

加砝码使天平平衡。

打开阀门，气球变大（假设篮球体积不变），天平指针向______偏转。

指针偏转的原因是__________________________________________。

(2)为测量篮球受到浮力大小，小明设计了如图乙所示的电路。

电路中电源电压U为6V，R 是力敏电阻，其阻值与所受压力F压的关系如图丙所示。

当左盘中篮球未给气球充气时，电流表示数为0.2A，此时压敏电阻R大小为20Ω；当篮球给气球充气到体积为篮球2倍时（篮球体积不变），电流表示数为0.15A，力敏电阻R所受压力F B与篮球对左侧托盘的压力F A的关系如图丁所示，则定值电阻R0阻值为______Ω，篮球所受浮力为______N。

(3)图乙中篮球与气球内气体的总质量保持不变，并控制气球体积为篮球的2倍，在电压表指针所指的刻度盘上标上对应的空气密度值，就制成了一台测量当地空气密度的“空气密度仪”。

若用此装置测量大于1.29kg/m3的空气密度，指针大概应在______（A/B）处。

【答案】右气球受到浮力变大 10 0.09A【解析】【分析】【详解】(1)[1][2]打开阀门，气球变大，根据阿基米德原理，气球受到的浮力变大，蓝球对托盘的压力变小了，故天平指针向右偏转。

(2)[3]压敏电阻R 与定值电阻R 0串联，电流表测量电路的电流，电压表测定值电阻的电压，当左盘中篮球未给气球充气时，电流表示数为0.2A ，根据串联电路的规律及欧姆定律0116V 20100.2AU R R I =-=-Ω=Ω [4]由图丙知此时 F 1B ＝309N当篮球给气球充气到体积为篮球的2倍时（篮球体积不变），电流表示数为0.15A ，根据串联电路的规律及欧姆定律2026V 10300.15AU R R I =-=-Ω=Ω 由图丙知此时 F 2B =300N由图丁知F B =50F A故11A 309N 5050B F F == 22A 300N 5050B F F == 托盘A 所受压力的变化量 ∆F A ＝309N 50−300N 50＝0.18N 篮球给气球充气到体积为篮球的2倍，由阿基米德原理，即篮球所受的浮力为 F 浮=12×0.18N=0.09N (3)[5]气球体积为篮球的2倍，即气球的体积不变，现用此装置测量大于1.29 kg/m 3的空气密度，根据阿基米德原理，气球受到的浮力变大，篮球对托盘的压力变小，力敏电阻R 所受压力F B 也变小，可知压敏电阻变大，根据串联电阻的规律，电路的总电阻变大，由欧姆定律，电路的电流变小，根据U ＝IR ，定值电阻的电压变小，即电压表示数变小，故用此装置测量大于1.29 kg/m 3的空气密度，指针应在电压表盘1.29刻度线的左侧， 即A 处。

第十四章欧姆定律一、单项选择题（共11小题；共44分）1. 家庭照明、城市亮化。

演出舞台等使用了大量的发光二极管作为光源，发光二极管的主要材料是A. 导体B. 半导体C. 超导体D. 绝缘体2. 下列用电器中，可能不需要用到变阻器的是A. 电视机B. 收音机C. 调光书写台灯D. 手电筒3. 小明同学用增加串联干电池的节数的方法，分别研究流过、两个导体的电流与它们两端的电压的关系，他把实验数据在如图所示的坐标系中画出，则A. 导体的电阻值小于的电阻值B. 对同一电阻而言，电流与电压成正比C. 电压相同时，电阻越大电流越大D. 电流相同时，电阻越大电压越小4. 一根镍铬合金丝的电阻为，两端电压为，通过的电流为，则下列说法中正确的是A. 镍铬丝的电阻对电流有阻碍作用B. 镍铬丝的电阻的大小只与有关C. 镍铬丝的电阻的大小只与有关D. 镍铬丝的电阻的大小与和均有关5. 手电筒的小电珠电阻约为A. 欧B. 欧C. 欧D. 欧6. 图中所示是滑动变阻器的结构和连入电路时的示意图，当滑片向右滑动时，连入电路的电阻变小的是A. B.C. D.7. 几个电阻串联起来的总电阻比其中任何一个导体的电阻都大，这相当于增加了导体的A. 电流B. 横截面积C. 长度D. 电压8. 某同学在“探究电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的图象。

下列结论与图象相符合的是A. 电阻一定时，电流随着电压的增大而增大B. 电阻一定时，电压随着电流的增大而增大C. 电压一定时，电流随着电阻的增大而减小D. 电压一定时，电阻随着电流的增大而减小9. 如图所示是探究影响导体电阻大小因素的实验装置（导线的数量及连接可改变）。

演示板上的金属丝长短粗细都相同，、和都是镍铬丝、是铜丝、是铁丝。

下列说法正确的是。

苏科版九年级物理上册第十四章欧姆定律单元试卷（word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．某同学利用如图甲所示的电路探究电流与电阻的关系，实验中电源电压保持不变，选用的5个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω和25Ω，滑动变阻器的规格为“30Ω1.5A”。

(1)如果连完电路、闭合开关后，发现仅有一只电表有示数，则造成这一现象的原因可能是____________（选填下面的字母代号）；A．电流表断路B．定值电阻短路C．滑动变阻器断路D．滑动变阻器短路E.定值电阻处接触不良(2)电路连接完好后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，当电流表的示数如图乙所示时，记下电压表的示数，此时电路中的电流为______________A；再将5Ω的定值电阻换成10Ω定值电阻进行实验时，滑动变阻器的滑片应向_______________（选填“左”或“右”）滑动直至电压表示数为______ V，并记录电流表的示数；(3)若实验中有电压为4V、6V、和8V的三种电源可选，为完成5组实验，该同学选用的电源电压可能是________________V；(4)小明想用本实验中的器材测定未知电阻的阻值，可是发现电流表损坏，所以他设计了如图丙所示的电路图来测量未知定值电阻R x的阻值，其中R0为已知电阻，步骤如下：a.闭合开关S、S1，断开S2时，测得电压表的示数U1；b._________________时，测得电压表示数为U2；c. 则被测电阻R x的阻值为：R x=_____________（写出表达式）。

【答案】BE 0.4 左 2 4 闭合开关S、S2，断开S11021URU U⋅-【解析】【分析】【详解】(1)[1] A．电流表断路时，整个电路断路，电流表和电压表都没有示数，故A不符合题意；B ．定值电阻短路电压表示数为0，只有滑动变阻器接入电路，所以电流表有示数，故B 符合题意；C ．滑动变阻器断路，整个电路断路，电流表和电压表都没有示数，故C 不符合题意；D ．滑动变阻器短路，只有定值电阻工作，电压表测量的是定值电阻的电压，电流表测量的是定值电阻的电流，两表都有示数，故D 不符合题意；E ．定值电阻处接触不良相当于定值电阻断路，这样电压表示数为电源电压，由于电压表电阻极大，电流表无示数，故E 符合题意。

苏科版物理九年级上册第十四章欧姆定律检测题（WORD版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．小明对“篮球在空气中是否受受到浮力”进行探究，由此进行一系列的思考与实验，并最终设计出可直接测量空气密度的简易“空气密度仪”。

(1)如图甲，将一个带阀门的篮球放在天平的托盘上，阀门连接未充气的气球，且处于关闭状态。

加砝码使天平平衡。

打开阀门，气球变大（假设篮球体积不变），天平指针向______偏转。

指针偏转的原因是__________________________________________。

(2)为测量篮球受到浮力大小，小明设计了如图乙所示的电路。

电路中电源电压U为6V，R 是力敏电阻，其阻值与所受压力F压的关系如图丙所示。

当左盘中篮球未给气球充气时，电流表示数为0.2A，此时压敏电阻R大小为20Ω；当篮球给气球充气到体积为篮球2倍时（篮球体积不变），电流表示数为0.15A，力敏电阻R所受压力F B与篮球对左侧托盘的压力F A的关系如图丁所示，则定值电阻R0阻值为______Ω，篮球所受浮力为______N。

(3)图乙中篮球与气球内气体的总质量保持不变，并控制气球体积为篮球的2倍，在电压表指针所指的刻度盘上标上对应的空气密度值，就制成了一台测量当地空气密度的“空气密度仪”。

若用此装置测量大于1.29kg/m3的空气密度，指针大概应在______（A/B）处。

【答案】右气球受到浮力变大 10 0.09A【解析】【分析】【详解】(1)[1][2]打开阀门，气球变大，根据阿基米德原理，气球受到的浮力变大，蓝球对托盘的压力变小了，故天平指针向右偏转。

(2)[3]压敏电阻R 与定值电阻R 0串联，电流表测量电路的电流，电压表测定值电阻的电压，当左盘中篮球未给气球充气时，电流表示数为0.2A ，根据串联电路的规律及欧姆定律0116V 20100.2AU R R I =-=-Ω=Ω [4]由图丙知此时 F 1B ＝309N当篮球给气球充气到体积为篮球的2倍时（篮球体积不变），电流表示数为0.15A ，根据串联电路的规律及欧姆定律2026V 10300.15AU R R I =-=-Ω=Ω 由图丙知此时 F 2B =300N由图丁知F B =50F A故11A 309N 5050B F F == 22A 300N 5050B F F == 托盘A 所受压力的变化量 ∆F A ＝309N 50−300N 50＝0.18N 篮球给气球充气到体积为篮球的2倍，由阿基米德原理，即篮球所受的浮力为 F 浮=12×0.18N=0.09N (3)[5]气球体积为篮球的2倍，即气球的体积不变，现用此装置测量大于1.29 kg/m 3的空气密度，根据阿基米德原理，气球受到的浮力变大，篮球对托盘的压力变小，力敏电阻R 所受压力F B 也变小，可知压敏电阻变大，根据串联电阻的规律，电路的总电阻变大，由欧姆定律，电路的电流变小，根据U ＝IR ，定值电阻的电压变小，即电压表示数变小，故用此装置测量大于1.29 kg/m 3的空气密度，指针应在电压表盘1.29刻度线的左侧， 即A 处。

苏科版物理九年级上册第十四章欧姆定律检测题（WORD版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．实验课上，小明班的同学用图甲所示的实验器材探究“电流的大小与电压的关系”，并连接了部分实验电路。

(1)请你用笔画线代替导线，把图甲中的器材连接成完整的实验电路。

要求：滑片向右端滑动时，滑动变阻器接入电路的电阻变大。

_________(2)小明首先选用了阻值为10Ω的电阻进行实验。

检查电路连接无误后，闭合开关，移动滑动变阻器的滑片，当电压表的示数为1V时，观察电流表的示数如图乙所示，此时通过定值电阻的电流是__________A，并将数据记录在表格中。

(3)接下来小明应保持____不变，不断改变____，并记录相应的实验数据。

(4)同学们陆续完成实验，分析数据都得出了同样的结论。

其中小明、小刚、小民的实验数据如表一、表二、表三所示。

表一电阻R=10Ω电压U/V 1.0 1.5 2.0电流I/A0.950.160.20表二电阻R=5Ω电压U/V0.5 1.0 1.5电流I/A0.100.200.30表三电阻R=15Ω电压1.02.03.0U/V电流I/A0.070.140.20分析实验数据，得出的结论是：____。

(5)在交流分享过程中，同学们对比各组的实验数据时有了新的发现，请你分析表一、表二、表三中的实验数据，会发现____。

【答案】 0.1A 电阻滑动变阻器连入电路中的阻值电阻一定时，电压越大，通过电阻的电流越大电阻值越小，电压跟电流的比值越接近电阻值【解析】【分析】【详解】(1)[1]由题意可知，该实验探究的是电流大小与电压的关系，故电压表应当并联在电阻的两端，电流表测量干路电流；滑动变阻器滑片向右滑动的过程中，连入电路中的电阻变大，故应连接电路图如图所示。

(2)[2]由图中电流表读数可知，此时电流表的示数为0.1A。

(3)[3][4]该实验探究的是电流大小与电压的关系，故应该保持电阻不变，通过调节滑动变阻器连入电路中阻值，来调节电阻两端的电压，观察通过电阻的电流变化。

苏科版九年级上册物理第十四章欧姆定律单元测试题（Word版含解析）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．如图（a）是学校实验室型号相同的电子温度计，有几个已经损坏．小明想探究是否是“测温头”（“测温头”就是一个热敏电阻）损坏．（一）他将损坏电子温度计的“测温头”拆下，用如图（b）所示的电路进行测量．（1）请根据图（b）的电路图，将图（c）的实物电路连接完整．（______）（2）小明将一个“测温头”接入电路，闭合开关，发现电流表和电压表的示数如图（d）所示，此测温头内部可能___________（断路/短路）．（3）将其余“测温头”接入电路时，电流表、电压表的示数均如图（e）所示．小明猜想：①这些“测温头”内部__________（断路/短路）；②这些“测温头”的阻值都很__________（大/小）．小明将一个好的电子温度的“测温头”拆下，接入图（b）的电路中进行测量．结果电流表、电压表的示数仍如图（e）所示．由此验证了猜想②也是正确的．（二）小明调整了实验方案，利用微安表重新实验．（1）如图（f）所示是小明重新设计的实验装置，他记录了各“测温头”的多组“温度—电流”数据．在加热过程中，电压表的示数始终为1.5V不变，某温度时微安表的示数如图（g）所示，此时电流大小为__________μA，热敏电阻的阻值为__________Ω．（2）图（h）是小明根据实验数据绘制的三个“测温头”的“温度—电流”图像．由图像可知，灵敏度最高“测温头”是__________，其阻值随温度的升高而__________（增大减小）．【答案】 短路 断路 大 150 10000 A 减小【解析】【详解】（一）（1）根据电路图连接实物图，电流从电源正极出发，依次流经开关、滑动变阻器、电流表、测温头回到电源负极，同时注意滑动变阻器应接在B 处以满足滑片P 向右滑时接入电路阻值变小，同时电流表选择0~0.6A 、电压表选择0~3V 的量程（并联在测温头两端），注意正极流入负极流出，具体连接情况如下：（2）从图（d ）中可以看出，电流表有示数，即代表电路中有电流经过，电路是通路，并且电压表示数为0，说明测温头没有断路而是处于短路状态；（3）将其余“测温头”接入电路时，电流表、电压表的示数均如图（e ）所示，电流表示数为0，说明电路中无电流通过，且电压表示数为3V ，有两种可能：①可能这些“测温头”内部处于断路，所以电路中无电流通过，且此时电压表测量电源电压；②可能这些“测温头”的阻值很大，电路中电流非常微弱，所以电流表示数几乎为0，“测温头”由于阻值过大，分压增多，其两端几乎等于电源电压3V 。

九年级物理全一册第十四章《欧姆定律》综合测试题-苏科版（含答案）一、选择题（每题2分计24分）1、由欧姆定律UIR=变形可得URI=，下列说法正确的是（）A．导体电阻大小跟它两端的电压成正比B．导体电阻大小跟通过它的电流成反比C．导体电阻大小由它两端电压和通过电流决定D．导体电阻大小等于它两端电压与通过电流的比值2、计算机芯片中有大量用硅、锗等材料制成的电路元件，硅和锗属于下列哪些材料（）A．导体B．半导体C．绝缘体D．超导体3、定值电阻R的U-I关系图像如图所示，当该电阻两端电压为3V时，通过它的电流为（）A．1A B．2A C．3A D．4A4、滑动变阻器，是通过改变下列哪个因素来改变接入电路中电阻大小的（）A．温度B．横截面积C．长度D．材料5、已知电源电压是6V，小灯泡上标有“4.5V0.3A”字样，为了使小灯泡能正常发光，我们需要（）A．串联一个10Ω的保护电阻B．串联一个5Ω的保护电阻C．并联一个10Ω的保护电阻D．并联一个5Ω的保护电阻6、如图示，当把滑动变阻器接入电路后，滑片P向左滑动时，电路电阻变大，此时与电路相连接的接线柱应是（）（6题图）（7题图）（8题图）A．C和D B．B和D C．A和C D．B和A7、如图所示是某种灯泡的U﹣I关系图象，当该灯泡两端电压为8V时，通过灯泡的电流可能是（）A．0.4A B．0.6A C．0.7A D．1A8、LED灯带在装饰材料中被广泛应用．芳芳同学在研究其内部结构时发现，灯带中的LED灯串联后经电流适配器接入照明电路，如图所示．她取下一只LED灯接在电池两端，灯不亮，对调电池正负极后灯亮了，但用手触摸几乎不发热．以下推断符合上述事实的是（）A. 一只LED正常工作的电压是220VB. 灯带中一只LED灯断路后其它灯还亮C. LED 灯工作时主要是将电能转化为内能D. LED 灯具有单向导电性9、如图所示的电路中，当开关闭合，滑动变阻器的滑片向左移动时（ ）A ．电流表示数减小，电压表示数不变B ．电流表示数增大，电压表示数增大C ．电流表示数减小，电压表示数减小D ．电流表示数增大，电压表示数减小10、小伟给学校劳动实践基地的蔬菜大棚设计了一个测量空气湿度的电路图，如图甲所示。

九年级物理上册第14章欧姆定律单元测试卷（苏科版有答
案）
第14欧姆定律单元综合测试卷
考试范围第14；考试时间40分钟；
注意事项
1．答题前填写好自己的姓名、班级、考号等信息
2．请将答案正确填写在答题卡上
一、单选题
1．用“伏安法测电阻”的实验中，小雪和晓彤分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U -I的图象，如图甲、乙所示．对于图象的分析，以下说法错误的是（）A 由甲图可知，定值电阻的阻值为1Ω
B 由甲图可知，电阻不随其两端的电压和导体中的电流而改变
C 为了减小误差，应该用多次测量的方法，计算小灯泡的电阻
D 由乙图及实验现象可知小灯泡的电阻随灯丝温度的增加而增大
2．下列问题中，属于可探究的科学问题是（）
A 电能生磁，磁能生电吗？
B 电流通过导体产生的热量与电流的大小有关吗？
C 电磁铁磁性强弱与哪些因素有关？
D 电阻两端电压越大，该电阻的电功率越大吗？
3．在研究电磁铁时，小华连接了如图所示的电路。

若闭合开关，将滑动变阻器的滑片向左移动，可能出现的情况是（）
A．电磁铁A端为S极
B．电磁铁的磁性减弱
C．小磁针S极指向上方
D．小磁针N极指向B端
4．下列研究中所用到的科学方法相同的是。

苏科版九年级上册物理第十四章欧姆定律检测题（WORD版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．小红和同学们用“伏安法”测小灯泡正常发光时的电阻，小灯泡额定电压为3.8V，电源电压保持9V不变，滑动变阻器规格为“40Ω、1A”，连接电路如图甲所示。

(1)如图甲是小红同学连接的实物电路图。

图中只有一处连接错误，请在错误处画“×”，并用笔画线代替导线将电路连接正确_________________(注意不能与其它导线交叉)；(2)改正错误后，闭合开关，过了一段时间，灯突然熄灭，电流表、电压表示数均变为0，则产生的故障可能是_________________(只有灯泡或滑动变阻器发生故障)；(3)排除故障后，调节滑动变阻器滑片，并绘制出了小灯泡的电流随电压变化的图像如图乙所示，则灯泡正常发光时的电阻为____________________Ω(保留一位小数)。

向右调节滑动变阻器滑片的过程中，小灯泡变化的阻值∆R L滑动变阻器变化的阻值______________∆R滑(选填“大于”、“小于”或“等于”)；(4)小红又找来10Ω、20Ω、40Ω定值电阻想要继续探究“电流与电阻的关系”，只将10Ω的定值电阻代替小灯泡连入电路，调节滑动变阻器使定值电阻两端电压为U0=4V。

接下来断开开关，取下10Ω的定值电阻，换成20Ω的定值电阻，保持滑动变阻器滑片P位置不变，则闭合开关后，应将滑动变阻器的滑片向_________________(选填“左”或“右”)移动。

在用40Ω的定值电阻替换20Ω的定值电阻时，他发现电压表示数始终不能调为U0。

为完成四次探究，小红设计了如下方案，你认为不可行的一项是_________；A．如果只更换电源，则更换的电源电压范围是4～8VB．如果只调整电压表的示数，则应该控制电压表示数U0的范围为4.5～9VC．如果只更换滑动变阻器，则更换的滑动变阻器最大阻值至少为50Ω，允许通过的最大电流至少为0.4AD．如果只更换定值电阻，则更换的定值电阻阻值范围是6.67～32Ω(5)实验结束后，小红还想知道所用的滑动变阻器的最大值与铭牌标注是否一致，但是发现电源意外损坏了，于是他找来另一个未知电压的电源(电压恒定不变)，并设计了如图丙所示的电路，请你将他的实验步骤补充完整(已知定值电阻的阻值为R0)。

苏科版九年级上册物理第十四章欧姆定律单元复习练习(Word版含答案)一、初三物理第十四章欧姆定律易错压轴题提优（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。

(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。

分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。

①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。

②改变滑片P的位置，获得多组对应的电压、电流值。

根据记录的数据，绘制得如图丙所示的I﹣U图像。

由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。

【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。
