《机械设计及制图II》-(2017)秋在线作业答案

1. 螺纹各紧固件采用比例画图时，除了公称长度需查表计算确定外，螺纹紧固件的其他各部分尺寸均与（）成一定的比例。

A. 螺纹小径B. 螺纹中径C. 螺纹大径D. 螺纹直径正确答案：C 满分：3 分2. 对于较长的物体（轴、杆、型材、连杆等）沿长度方向的形状一致或按一定规律变化时，可断开后缩短绘制，尺寸（）A. 按机件的实际长度标注B. 按缩短后的尺寸标注C. 应按所采用的比例换算后标注D. 均可正确答案：A 满分：3 分3. 不论采用何种比例绘图，尺寸数字均按（）A. 缩小比例后的尺寸标注B. 放大比例后的尺寸标注C. 原值注出D. 以上均可正确答案：C 满分：3 分4. 当零件所有表面为同一代号时，可在图形的右上角同一标注，其代号（符号）的大小应比图形上的代号（符号）（）A. 小1倍B. 大1倍C. 大1.4倍D. 小1.4倍正确答案：C 满分：3 分5. 半剖视图中间应画（）A. 粗实线B. 点画线C. 双点画线D. 双折线正确答案：B 满分：3 分6. 已知配合代号为40K7/h6，则此配合是（）A. 基轴制过渡配合B. 基轴制间隙配合C. 基轴制过盈配合D. 基孔间隙配合正确答案：A 满分：3 分7. 零件图上标注公差时，若上下偏差相同时，偏差（）A. 注写两次B. 注写三次C. 注写四次D. 只注写一次正确答案：D 满分：3 分8. 下列表述中关于组合体画图时选择主视图的原则中错误的是（）A. 组合体应按自然位置放置B. 主视图应较多地反映组合体各部分的形状特征C. 在三视图中尽量减少虚线D. 在三视图绘制中不用考虑虚线的多少正确答案：D 满分：3 分9. Tr40×14/2LH-7H表示（）螺纹，公称直径为40mm，双线螺纹，导程14mm，左旋，螺纹公差带中径为7H，旋合长度属中等的一组。

A. 细牙普通B. 梯形C. 粗牙普通D. 锯齿型正确答案：B 满分：3 分10. 在同一张图样上，同一物体在各剖视图上剖面线的方向和间隔应（）A. 不一致B. 相反C. 保持一致D. 根据需要确定正确答案：C 满分：3 分1. 局部视图可按以下那种视图配置？（）A. 斜视图B. 向视图C. 基本视图D. 剖视图正确答案：BC 满分：4 分2. 组合体的构型设计原则有（）A. 以几何体构型为主B. 多样、变异、新颖C. 体现稳定、平衡、运动、静止等造型艺术法则D. 构成实体和便于成型正确答案：ABCD 满分：4 分3. 视图中的一条直线空间中可能是以下哪种？（）A. 表面交线的投影B. 积聚性面的投影C. 曲面体轮廓线的投影D. 直线的投影正确答案：ABCD 满分：4 分4. 零件图上合理标注尺寸的内容包括（）A. 如何处理设计与工艺要求的关系B. 怎样选择尺寸基准C. 按照什么原则标注主要尺寸D. 按照什么原则标注非主要尺寸正确答案：ABCD 满分：4 分5. 空间中两直线的相对位置关系有（）A. 属于B. 平行C. 相错D. 相交正确答案：BCD 满分：4 分6. 平面可由下列哪组几何元素确定（）A. 不在同一直线上的三点B. 一直线和线外一点C. 两相交直线D. 两平行直线正确答案：ABCD 满分：4 分7. 剖切符号是包含（）的符号。

1.1 字体练习（一）。

1.2 字体练习（二）。

1.3 在指定位置，按图例绘制各种图线和形状。

1.6 找出上图中尺寸注法的错误，并在下图中正确地标注。

1.7 正确地标注下图中的尺寸（尺寸数字从图中按1:1量取整数）。

1．
2．
1.8 几何作图练习（一）。

1．参照所示图形和尺寸，以1:1的比例在指定位置画出图形并标注尺寸。

3．参照小图所示图形，在指定位置完成图形。

1.9 几何作图练习（二）。

1．参照所示图形及尺寸，以1:1的比例在空白位置画出图形。

2．以1:1的比例在指定位置用四心圆法画椭圆。

1.10 按小图上所标注尺寸，用1:1比例完成下列图形的线段连接。

1．3．2．
4.10 在A3图纸上以适当的比例画出下列图形并标注尺寸。

1、
2、
3、。

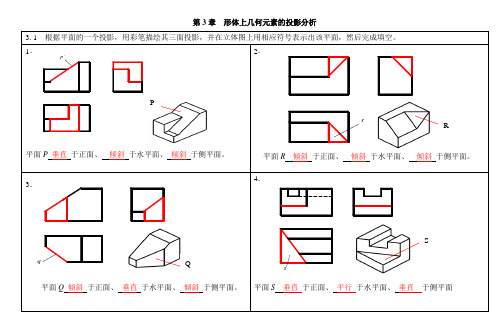

第3章形体上几何元素的投影分析3.1 根据平面的一个投影，用彩笔描绘其三面投影，并在立体图上用相应符号表示出该平面，然后完成填空。

1．平面P垂直于正面、倾斜于水平面、倾斜于侧平面。

2．平面R倾斜于正面、倾斜于水平面、倾斜于侧平面。

3．平面Q 倾斜于正面、垂直于水平面、倾斜于侧平面。

4．平面S 垂直于正面、平行于水平面、垂直于侧平面rRp'Pq QsS3.2 判别平面的空间位置，并填写该平面的名称。

1．平面A是侧平面，平面B是一般位置面2．平面C是水平面，平面D是侧垂面3．平面G是正平面，平面F是正垂面4．平面Q是铅垂面，平面R是水平面b'a''d'c f'g'q'r3.3 对照立体图看懂三视图，并在三视图中用彩笔描绘立体图上指定平面的投影线框或图线。

1．2．A B 3．4．CD续题3.3 5．6．7．8． EFGH3.4 对照立体图看懂三视图，在三视图中用彩笔描绘立体图上指定线段的三个投影，并填写直线的名称。

1．直线A 是 正平 线2．直线B 是 正垂 线3．直线C 是 铅垂 线4．直线D 是 侧垂 线5．直线E 是 水平 线6．直线F 是 侧平 线3.5 根据立体图，补全三视图中所缺图线。

DF1． 2. 3. 4．5．6．2.6 根据立体图，在三视图中完成：（1）由点A、点B的已知投影a′、b′和a″、b″，求作投影a、b；（2）补全俯视图中所缺的图线（3）填空。

直线AB是一般位置线；直线AC是侧垂线；直线AD是正垂线；平面P是正垂面。

点A位于点B之上（上、下）、之右（左、右）、之后（前、后）。

2.7 对照立体图，完成：（1）根据已知的两个视图，单独画出Q 面的水平投影；（2）标出点A、B、C、D三面投影符号；（3）填空。

直线AB是一般位置线；直线AC是侧垂线；直线CD是一般位置线；平面Q是侧垂面。

点A、B、C、D中，最前点B、D、最上点A、C、最右点D。

第一章绪论（1）1-2 现代机械系统由哪些子系统组成, 各子系统具有什么功能？（2）答: 组成子系统及其功能如下:（3）驱动系统其功能是向机械提供运动和动力。

（4）传动系统其功能是将驱动系统的动力变换并传递给执行机构系统。

第二章执行系统其功能是利用机械能来改变左右对象的性质、状态、形状或位置, 或对作业对象进行检测、度量等, 按预定规律运动, 进行生产或达到其他预定要求。

第三章控制和信息处理系统其功能是控制驱动系统、传动系统、执行系统各部分协调有序地工作, 并准确可靠地完成整个机械系统功能。

第四章机械设计基础知识2-2 什么是机械零件的失效？它主要表现在哪些方面？答：（1）断裂失效主要表现在零件在受拉、压、弯、剪、扭等外载荷作用时, 由于某一危险截面的应力超过零件的强度极限发生的断裂, 如螺栓的断裂、齿轮轮齿根部的折断等。

（2）变形失效主要表现在作用在零件上的应力超过了材料的屈服极限, 零件产生塑性变形。

（3）表面损伤失效主要表现在零件表面的腐蚀、磨损和接触疲劳。

2-4 解释名词: 静载荷、变载荷、名义载荷、计算载荷、静应力、变应力、接触应力。

答: 静载荷大小、位置、方向都不变或变化缓慢的载荷。

变载荷大小、位置、方向随时间变化的载荷。

名义载荷在理想的平稳工作条件下作用在零件上的载荷。

计算载荷计算载荷就是载荷系数K和名义载荷的乘积。

静应力不随时间变化或随时间变化很小的应力。

变应力随时间变化的应力, 可以由变载荷产生, 也可由静载荷产生。

（1）2-6 机械设计中常用材料选择的基本原则是什么？（2）答：机械中材料的选择是一个比较复杂的决策问题, 其基本原则如下：①材料的使用性能应满足工作要求。

使用性能包含以下几个方面:②力学性能③物理性能④化学性能①材料的工艺性能应满足加工要求。

具体考虑以下几点:②铸造性③可锻性④焊接性⑤热处理性⑥切削加工性①力求零件生产的总成本最低。

主要考虑以下因素:②材料的相对价格③国家的资源状况④零件的总成本2-8 润滑油和润滑脂的主要质量指标有哪几项？答: 衡量润滑油的主要指标有: 粘度（动力粘度和运动粘度）、粘度指数、闪点和倾点等。

《机械设计与制图2》课程知识复习学习材料试题与参考答案一、单选题1.机件向不平行于任何基本投影面的平面投影所得的视图叫（B）。

A.局部视图B.斜视图C.基本视图D.向视图2.国标中规定用（C）作为基本投影面。

A.正四面体的四面体B.正五面体的五面体C.正正六面体的六个面D.正三面体的三个面3.作单向运转的转轴，其弯曲应力的变化特征是(A)A.对称循环B.脉动循环C.恒定不变D.非对称循环4.投影面垂直线有（B）反映实长。

A.一个投影B.两个投影C.三个投影Ｄ.四个投影5.设计V带传动时，带轮直径不能太小，是为了限制（D）A.带的长度B.传动的中心距C.带的离心力D.带的弯曲应力6.下列比例当中表示缩小比例的是（C）A.1：1B.2：1C.1：27.已知立体的主、俯视图，正确的左视图是（C）。

A.AB.BC.CD.D8.六个基本视图的投影规律是“主俯仰后：长对正；（C）：高平齐；俯左仰右：宽相等。

”A.主俯仰右B.俯左后右C.主左右后D.主仰后右9.根据主、俯视图，判断主视图的剖视图哪个是正确的。

（C）A.AB.BC.CD.D10.为了将物体的外部形状表达清楚，一般采用（A）个视图来表达。

A.三B.四C.五D.二11.普通螺纹的公称直径是（A）径；A.大B.小C.中12.带张紧的目的是（D）A.减轻带的弹性滑动B.提高带的寿命C.改变带的运动方向D.使带具有一定的初拉力13.已知物体的主、俯视图，错误的左视图是（A）A.AB.BC.CD.D14.已知物体的主、俯视图，正确的左视图是（C）。

A.AB.BC.CD.D15.当一条直线垂直于投影面时，在该投影面上反映（D）A.实形性B.类似性C.等效性D.积聚性16.能把转动运动转变成往复摆动运动的机构是（B）。

A.曲柄摇杆机构B.双曲柄机构C.双摇杆机构D.摆动导杆机构17.齿轮的渐开线形状取决于它的（C）。

A.齿顶圆B.分度圆C.基圆D.齿根圆18.正等轴测图中，为了作图方便，轴向伸缩系数一般取（C）A.3B.2C.1D.0.519.带传动是依靠（B）来传递运动和功率的。

2017机械制图试题「附答案」2017机械制图试题「附答案」一、选择填空题(共20分，每空2分)1.下列孔轴配合代号中属于过渡配合的代号是C ;属于过盈配合的代号是A 。

A.H8/s7B.H6/g5C.H7/k6D.G6/h52.在R10优先数系中，若首项为10，则其第五项的优先数是C 。

A.28B.20C.25D.31.53.下列孔轴配合代号中属于配合性质完全相同的同名配合的.是：B 。

A.H8/r7和H8/m7 C.H7/k6 和h7/K6B.H6/g5和G6/h5 D.H7/k6 和k6/H74.M205g6gL的含义：M20：普通粗牙外螺纹公称直径，5g：中径公差带代号，L：旋合长度代号。

5.30m5、30m6、30m7三个轴的公差带相比较，其C 是相同的。

A.公差C.基本偏差B.极限偏差D.实际偏差6. 基本偏差为a~h的轴与基本偏差为H的孔可构成____A______。

A.基孔制的间隙配合;B.基轴制的间隙配合;C.基孔制的过渡配合;D.基轴制的过渡配合。

7.滚动轴承内圈与基本偏差为h的轴颈形成C 配合，这也说明了与一般基孔制相比，其配合性质变紧了。

A.间隙;B.过盈;C.过渡;D.一般联接二、简答题(共15分)1.某齿轮的精度要求为766 E K，试解释该标注代号中各符号的含义是什么?(5分)答：7-6-6分别代表该齿轮第Ⅰ、Ⅱ、Ⅲ公差组的精度等级(各1分，共3分)，E: 代表齿厚上偏差代号，K: 代表齿厚下偏差代号(各1分，共2分)。

2.国标规定的基准制有哪两种?简述基准制的选择原则。

(5分)答：基孔制和基轴制(各0.5分，共1分)。

选择原则是：①优先选用基孔制(1分);②在有明显经济效益或一轴多配时才选用基轴制(1分);③与标准件相配，以标准件为准选择基准制(1分);④在特殊情况下可以采用非基准制任意配合(1分)。

3.评定轮廓表面粗糙度的高度特性的参数有哪些?反映形状特性的附加评定参数有哪些?国标推荐采用的评定参数是哪个?(5分)答：高度特性的评定参数有Ra、Ry、Rz(各1分，共3分);反映形状特性的附加评定参数有tp(共1分);国标推荐采用Ra。

第7章零件图7.3 根据轴测图，在白纸或坐标纸上徒手画零件草图，并标注尺寸。

H T 150技术要求 未注明圆角R 2Z A l S i 7M g材料材料 踏架 阀盖 名称 名称 1． 2．7.5 极限与配合的标注。

1．解释配合代号的含义（填空）。

（1）轴套与孔：轴套与孔属于基孔制过盈配合；H表示基准孔的基本偏差代号，s表示配合轴的基本偏差代号；轴套为IT 6 级，孔为IT 7 级。

（2）轴与孔：Φ20表示轴与孔的基本尺寸为Φ20；轴与孔属于基孔制间隙配合；H表示基准孔的基本偏差代号，f表示配合轴的基本偏差代号；轴为IT 7 级，孔为IT8 级。

2．根据题7.5.1所示装配图中的配合代号查表，分别在相应的零件图上注出基本尺寸和极限偏差值。

7.6 根据已知条件，标注形位公差。

1．（1）B面对基准面A的垂直度公差值为0.015。

（2）C面对基准面A的平行度公差值为0.012。

2．（1）φ100h6对φ45p7的径向圆跳动公差值为0.015。

（2）φ100h6的圆度公差值为0.004。

（3）右端面对左端面的平行度公差值为0.01。

7.7 解释图中形位公差标注的含义。

7.8 零件测绘。

φ20k6的圆度公差值为0.006。

φ20k6的圆柱表面的直线度公差值为0.008。

φ18h7对φ10h7的同轴度公差值为0.02。

φ18h7、φ14h6、φ10h7对φ10h7的径向圆跳动公差值为0.012。

7.10 看懂托架零件图：（1）标注该零件在长、宽、高三个方向的主要尺寸基准；（2）画出左视图。

高度方向的主要尺寸基准长度方向的主要尺寸基准宽度方向的主要尺寸基准技术要求1．未注圆角R3~ R52．铸件不得有砂眼、裂纹。

一、单选题（共 30 道试题，共 60 分。

）V1. 在凸轮机构的从动件选用等速运动规律时，其从动件的运动( )A. 将产生刚性冲击B. 将产生柔性冲击C. 没有冲击D. 既有刚性冲击又有柔性冲击正确答案：A 满分：2 分2. 渐开线齿轮的齿根圆( )A. 总是小于基圆B. 总是等于基圆C. 总是大于基圆D. 有时小于基圆，有时大于基圆正确答案：D 满分：2 分3. 金属材料的牌号为HT250，其中250表示材料的（）强度A. 抗弯B. 抗拉C. 抗压D. 屈服正确答案：B 满分：2 分4. 能满足超越要求的机构是( )A. 外啮合棘轮机构B. 内啮合棘轮机构C. 外啮合槽轮机构D. 内啮合槽轮机构正确答案：B 满分：2 分5. 为了实现两根相交轴之间的传动，可以采用()A. 蜗杆传动B. 斜齿圆柱齿轮传动C. 直齿锥齿轮传动D. 直齿圆柱齿轮传动正确答案：C 满分：2 分6. 渐开线标准齿轮的根切现象，发生在()。

A. 模数较大时B. 模数较小时C. 齿轮较少时D. 齿数较多时E.正确答案：D 满分：2 分7. 一对受稳定载荷作用并单向运转的齿轮传动，工作时在轮齿根部所受的弯曲应力变化特征可简化为( )A. 对称循环变应力B. 脉动循环变应力C. 不变化的静应力D. 无规律变应力正确答案：C 满分：2 分8. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取()A. 100B. 1000C. 50D. 20正确答案：C 满分：2 分9. 只受预紧力的普通螺栓联接，其强度计算式中的“1.3”主要是考虑##）A. 螺栓受到扭切应力的影响B. 可靠性的影响C. 摩擦系数不稳定的影响D. 受载后补充拧紧的影响正确答案：B 满分：2 分10. 被联接件的厚度较小，且需要经常装拆的场合，可采用( )A. 普通螺栓联接B. 双头螺栓联接C. 螺钉联接D. 紧定螺钉联接正确答案：A 满分：2 分11. 铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取( )A. 最短杆B. 最短杆的相邻杆C. 最短杆的相对杆D. 任何一杆正确答案：B 满分：2 分12. 下列螺纹联接的防松措施中，属于摩擦防松原理的是()A. 止动垫片B. 对顶螺母C. 串联钢丝D. 开口销正确答案：C 满分：2 分13. 汽车发动机中的活塞连杆机构工作时是以()为主动件。

哈工大 2007 年 秋 季学期 机械设计 试 题填空题，（每空1分，共26分）1、设计连轴器时，先根据工作条件和要求选择合适的类型，然后按 轴的直径 、 转速 和 计算转矩 从标准中选择所需要的型号和尺寸。

2、非液体摩擦滑动轴承处于 混合 摩擦状态，在非液体摩擦径向滑动轴承的设计计算时，验算pv 值的目的主要是为了限制 轴承温度（或摩擦功耗） ，维持边界膜不被破坏。

3、螺纹公称直径是 螺纹大径 ，强度计算时应用的螺纹直径参数是 螺纹小径 。

4、在带传动的失效形式中， 打滑 是由于过载引起的。

5、齿轮传动的失效形式有齿面磨损、 轮齿折断 、 齿面胶合 、 ( 齿面点蚀 和 轮齿塑性变形 。

6、齿轮传动的载荷系数主要由使用系数，动载系数，齿向载荷分布系数 和 齿间载荷分配系数 组成。

其中主要与齿轮相对于轴承安装位置有关的系数是( 齿向载荷分布 系数。

7、一对相互啮合圆柱齿轮，两齿轮的齿面接触应力关系是σH1＝ σH2，许用接触应力的关系 [σH1] ≠ [σH2]，两齿轮的齿根弯曲应力σF1 ≠ σF2。

（填 =、≠）8、螺纹连接中，按其工作原理不同，螺纹防松方法有 摩擦防松 、 _ 机械防松 和永久性防松等。

9、 代号为7309 C/P4的滚动轴承，其类型名称为 角接触球轴承 ，内径为 45 mm ，接触角为 15° ，精度等级是 P4 。

10、平键连接的主要失效形式是 工作面的压溃 和 键的剪断 。

二、 简答题（共24分）1． 带传动过程中，带受到的应力分为几种？写出名称。

以如图所示的减速传动为例，画出带传动时，带中的应力变化图，并指出最大应力的位置，写出最大应力表达式。

画图时适当照顾比例。

（6分）答：带传动受3种应力，分别是紧边和松边的拉应力1σ和2σ，弯曲应力b σ，离心应力c σ（3分）。

最大应力发生在紧边，带刚绕上小带轮的入口处（1分）。

最大应力表达式，b c maxσσσσ++=1 （1分）。

一、单选题（共 30 道试题，共 60 分。

）V1. 在凸轮机构的从动件选用等速运动规律时，其从动件的运动( )A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击正确答案：A 满分：2 分2. 渐开线齿轮的齿根圆( )A.总是小于基圆B.总是等于基圆C.总是大于基圆D.有时小于基圆，有时大于基圆正确答案：D 满分：2 分3. 金属材料的牌号为HT250，其中250表示材料的（）强度A.抗弯B.抗拉C. 抗压D. 屈服正确答案：B 满分：2 分4. 能满足超越要求的机构是( )A.外啮合棘轮机构B.内啮合棘轮机构C.外啮合槽轮机构D.内啮合槽轮机构正确答案：B 满分：2 分5. 为了实现两根相交轴之间的传动，可以采用()A.蜗杆传动B.斜齿圆柱齿轮传动C.直齿锥齿轮传动D.直齿圆柱齿轮传动正确答案：C 满分：2 分6. 渐开线标准齿轮的根切现象，发生在()。

A.模数较大时B.模数较小时C.齿轮较少时D. 齿数较多时E.正确答案：D 满分：2 分7. 一对受稳定载荷作用并单向运转的齿轮传动，工作时在轮齿根部所受的弯曲应力变化特征可简化为( )A.对称循环变应力B.脉动循环变应力C.不变化的静应力D.无规律变应力正确答案：C 满分：2 分8. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取()A. 100B. 1000C. 50D. 20正确答案：C 满分：2 分9. 只受预紧力的普通螺栓联接，其强度计算式中的“1.3”主要是考虑##）A.螺栓受到扭切应力的影响B.可靠性的影响C.摩擦系数不稳定的影响D. 受载后补充拧紧的影响正确答案：B 满分：2 分10. 被联接件的厚度较小，且需要经常装拆的场合，可采用( )A. 普通螺栓联接B. 双头螺栓联接C.螺钉联接D.紧定螺钉联接正确答案：A 满分：2 分11. 铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取( )A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆正确答案：B 满分：2 分12. 下列螺纹联接的防松措施中，属于摩擦防松原理的是()A.止动垫片B.对顶螺母C.串联钢丝D.开口销正确答案：C 满分：2 分13. 汽车发动机中的活塞连杆机构工作时是以()为主动件。
