110 配 线 架 详 解

110配线架两面都有端口
一面是25 x 4 个端口, 用于连接跳线
另一面是6 x 4 x 4个端口, 即每组6 个模块, 每个模块连接 4 对双绞线, 共 4 组, 用于连接垂直干线或水平连线
不知我上面说的对不对
如果是对的, 那么前后的端口数就不一致了, 即25 x 4 != 6 x 4 x 4, 这样不能一一对应了
在找前后端口连通对应时应该怎么一一对应呢?
还有就是110配线架是按4对双绞线模块来算一个端口的还是象上面那样算端口的?
另外对于110配线架来说哪一面是正面, 即放在机柜中的是哪一面朝外的?
热切希望那位大大能帮忙回答一下, 非常非常的感激
我正在做一个图形化的布线管理软件, 但是没有过布线的实践知识, 请大家多多帮忙啊
110配线架共4排，每排25对，共100对。

用5个4对的加1个5对的可以组成1排。

明白了吗？打8芯时每排的最后一对是不用的
相关图片如下：
110配线架的正反面是对应的,每排是25对,看你是打的大对数电缆还是网线,如果是网线的话就是每排对应6根网线,最后空一对;如果打的是大对数电缆,如100对电缆,刚好打满4排.自己打一次什么都明白了.。

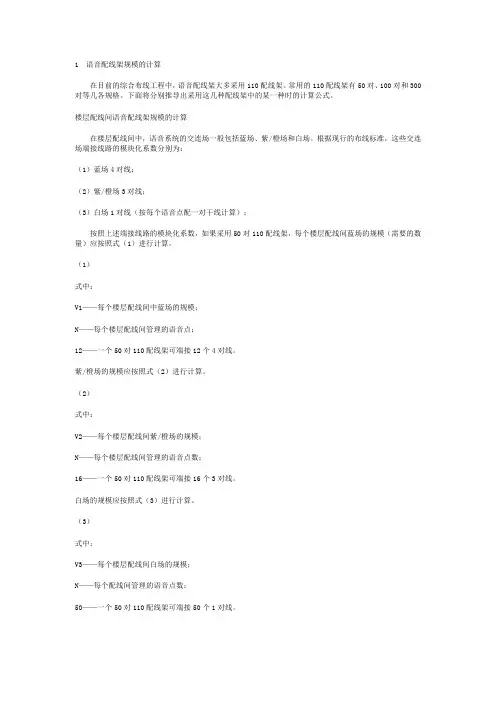

1 语音配线架规模的计算在目前的综合布线工程中，语音配线架大多采用110配线架。

常用的110配线架有50对、100对和300对等几各规格。

下面将分别推导出采用这几种配线架中的某一种时的计算公式。

楼层配线间语音配线架规模的计算在楼层配线间中，语音系统的交连场一般包括蓝场、紫/橙场和白场。

根据现行的布线标准，这些交连场端接线路的模块化系数分别为：（1）蓝场4对线；（2）紫/橙场3对线；（3）白场1对线（按每个语音点配一对干线计算）；按照上述端接线路的模块化系数，如果采用50对110配线架，每个楼层配线间蓝场的规模（需要的数量）应按照式（1）进行计算。

（1）式中：V1——每个楼层配线间中蓝场的规模；N——每个楼层配线间管理的语音点；12——一个50对110配线架可端接12个4对线。

紫/橙场的规模应按照式（2）进行计算。

（2）式中：V2——每个楼层配线间紫/橙场的规模；N——每个楼层配线间管理的语音点数；16——一个50对110配线架可端接16个3对线。

白场的规模应按照式（3）进行计算。

（3）式中：V3——每个楼层配线间白场的规模；N——每个配线间管理的语音点数；50——一个50对110配线架可端接50个1对线。

因此，如果语音系统采用50对110配线架，每个楼层配线间语音系统的配线架规模应按照式（4）进行计算。

（4）式中：V——每个楼层配线间语音配线架的规模；N——每个配线间管理的语音点数。

式（4）中最后的除法运算为整除运算（以下各式中最后的除法运算均为整除运算）。

在式（4）的推导过程中取近似值的实质是将白场的每一个50对配线架只使用48对，或者说是认为每50对中有2对是备用的，这里所说的近似运算不会对结果造成太大的影响，因为该式最后的计算结果是取整后加1，就已经决定了其结果是近似值。

下面的式（5）、式（6）都同样是在推导过程中取了近似值后得到的。

与此相似。

如果语音系统采用100对110配线架，每个楼层配线间配线架的用量应按照式（5）进行计算。

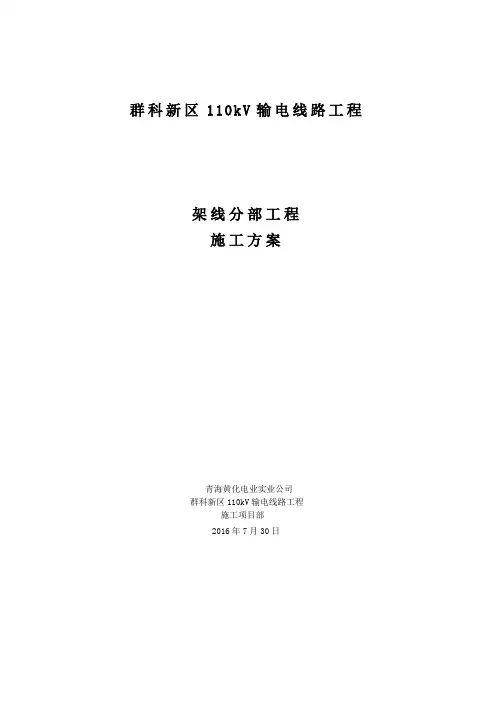

群科新区110kV输电线路工程架线分部工程施工方案青海黄化电业实业公司群科新区110kV输电线路工程施工项目部2016年7月30日批准：年月日审核：年月日编制：年月日目录第一章工程概述 (1)第一节架线施工情况 (1)第二节架线施工原则 (1)第三节编制依据/引用文件 (2)第二章施工准备/技术论证 (2)第一节技术准备/资料分析 (2)第二节机具准备 (4)第三节中间级导引绳的展放程序和方法 (12)第四节所采用的架线方式、技术要求和安全措施 (13)第三章跨越架搭设 (20)第一节一般规定 (20)第二节跨越施工工艺要求 (23)第三节安全措施 (24)第四章放线作业 (27)第一节绝缘子串及滑轮升挂 (27)第二节人工展放牵引绳 (28)第三节张力展放地线 (29)第四节张力放线中故障的预防和处理 (31)第五章紧线挂线 (35)第一节导线挂线和紧线 (35)第二节地线紧线工作 (36)第三节过轮锚和反向锚 (36)第四节直线塔导线升空 (37)第五节画印 (38)第六节驰度观测和调整 (39)第六章 0PGW复合光缆架设 (40)第一节牵引布放要求 (40)第二节光缆接续、终端 (41)第三节光缆中继段测试 (41)第七章附件安装 (41)第一节直线塔悬垂线夹安装 (41)第二节防振锤安装 (42)第三节耐张塔跳线安装 (43)第八章质量保证措施 (44)第九章安全保证措施 (45)第一节张力放线的安全措施 (45)第二节牵引场转向布置的安全措施 (46)第三节地线连接的安全措施 (46)第四节紧线施工的安全措施 (46)第五节附件安装及平衡挂线的安全措施 (47)第六节预防电击的安全措施 (47)第十章主要设备、工器具管理 (56)第十一章跨越带电线路施工设备、工器具及材料的检测 (59)附录常用表格及常用数据计算方法 (62)一、常用表格 (62)二、几种常用数据的计算方法 (62)第一章工程概述第一节架线施工情况本工程线路起于330kV吉祥变电站110kV出线侧，止于群科新区110kV变电站，额定电压为110kV，线路由330kV吉祥变电站110kV出线侧采用电缆出线至双回路电缆终端塔，双回架空走线至群科新区110kV变电站双回路终端塔，分别采用单回路架空进入群科新区110kV变电站，形成110kV吉群新I回、II回线路。

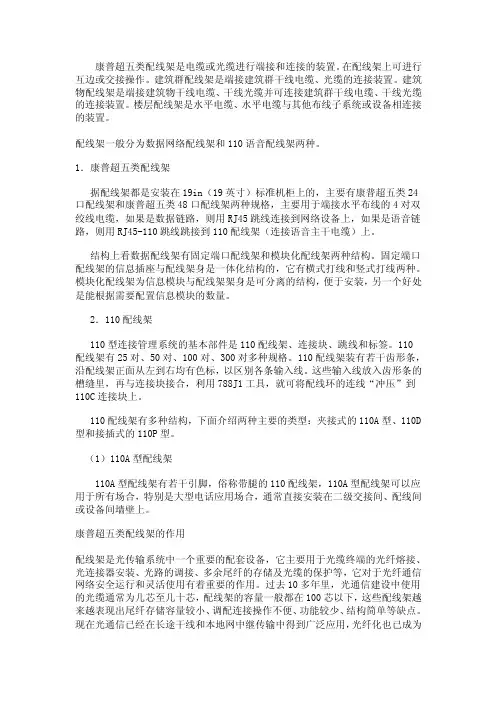

康普超五类配线架是电缆或光缆进行端接和连接的装置。

在配线架上可进行互边或交接操作。

建筑群配线架是端接建筑群干线电缆、光缆的连接装置。

建筑物配线架是端接建筑物干线电缆、干线光缆并可连接建筑群干线电缆、干线光缆的连接装置。

楼层配线架是水平电缆、水平电缆与其他布线子系统或设备相连接的装置。

配线架一般分为数据网络配线架和110语音配线架两种。

1．康普超五类配线架据配线架都是安装在19in（19英寸）标准机柜上的，主要有康普超五类24口配线架和康普超五类48口配线架两种规格，主要用于端接水平布线的4对双绞线电缆，如果是数据链路，则用RJ45跳线连接到网络设备上，如果是语音链路，则用RJ45-110跳线跳接到110配线架（连接语音主干电缆）上。

结构上看数据配线架有固定端口配线架和模块化配线架两种结构。

固定端口配线架的信息插座与配线架身是一体化结构的，它有横式打线和竖式打线两种。

模块化配线架为信息模块与配线架架身是可分离的结构，便于安装，另一个好处是能根据需要配置信息模块的数量。

2．110配线架110型连接管理系统的基本部件是110配线架、连接块、跳线和标签。

110配线架有25对、50对、100对、300对多种规格。

110配线架装有若干齿形条，沿配线架正面从左到右均有色标，以区别各条输入线。

这些输入线放入齿形条的槽缝里，再与连接块接合，利用788J1工具，就可将配线环的连线“冲压”到110C连接块上。

110配线架有多种结构，下面介绍两种主要的类型：夹接式的110A型、110D 型和接插式的110P型。

（1）110A型配线架110A型配线架有若干引脚，俗称带腿的110配线架，110A型配线架可以应用于所有场合，特别是大型电话应用场合，通常直接安装在二级交接间、配线间或设备间墙壁上。

康普超五类配线架的作用配线架是光传输系统中一个重要的配套设备，它主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。

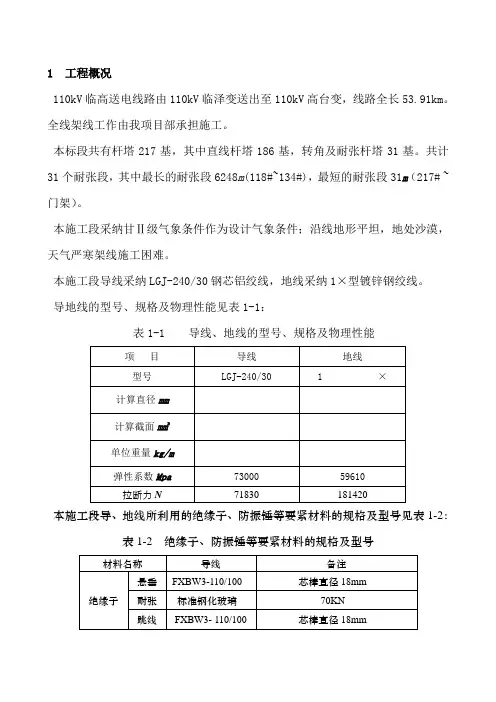

1 工程概况110kV临高送电线路由110kV临泽变送出至110kV高台变，线路全长53.91km。

全线架线工作由我项目部承担施工。

本标段共有杆塔217基，其中直线杆塔186基，转角及耐张杆塔31基。

共计31个耐张段，其中最长的耐张段6248m(118#~134#)，最短的耐张段31m（217# ~门架）。

本施工段采纳甘Ⅱ级气象条件作为设计气象条件；沿线地形平坦，地处沙漠，天气严寒架线施工困难。

本施工段导线采纳LGJ-240/30钢芯铝绞线，地线采纳1×型镀锌钢绞线。

导地线的型号、规格及物理性能见表1-1：表1-1 导线、地线的型号、规格及物理性能本施工段导、地线所利用的绝缘子、防振锤等要紧材料的规格及型号见表1-2：表1-2 绝缘子、防振锤等要紧材料的规格及型号本工程线路方向以小号向大号为前进方向，即面向高台为前方，见图1-1。

本工程导地线均采纳液压连接。

导线对地净空距离不够的地址，应尽快组织开方，务必在架线施工前处置完毕。

线路运行通道技术要求1.10.1线路通道中衡宇拆迁范围规定：导线与建筑物之间的最小垂直距离为5米。

1.10.2线路通道中的树木砍伐应遵循以下规定：1.10.2.1线路两边导线垂直地面间宽度内，自然生长高度超过2米及以上的树木；1.10.2.2导线与树木（考虑自然生长高度）最小垂直距离小于4.0米。

1.10.3导线对地面、建筑物及各类设施的距离：1.10.3.1导线对地面、建筑物及各类设施的距离见表1-3的数值：图1-1 线路方向线路方向临 泽 变高 台 变普通地线普通地线左中右表1-3 导线对地面、建筑物及树木的距离1.10.3.2导线对各类设施及障碍物的最小距离采纳表1-4的值：表1-4 导线对各类设施及障碍物的最小距离2交叉跨越及越线架搭设本施工段要紧交叉跨越一览表（见表2-1）表2-1 要紧交叉跨越物、障碍物一览表重要交叉跨越施工2.2.1 本工程跨越电力线路按“停电落线架线”方案执行。

1. 超五类模块化配线板的端接首先把配线板按顺序依次固定在标准机柜的垂直滑轨上，用螺钉上紧，每个配线板需配有1个19U的配线管理架。

（1）在端接线对之前，首先要整理线缆。

用带子将线缆缠绕在配线板的导入边缘上，最好是将线缆缠绕固定在垂直通道的挂架上，这可保证在线缆移动期间避免线对的变形。

（2）从右到左穿过线缆，并按背面数字的顺序端接线缆；（3）对每条线缆，切去所需长度的外皮，以便进行线对的端接；（4）对于每一组连接块，设置线缆通过末端的保持器（或用扎带扎紧），这使得线对在线缆移动时不变形；（5）当弯曲线对时，要保持合适的张力，以防毁坏单个的线对；（6）对捻必需正确地安置到连接块的分开点上。

这对于保证线缆的传输性能是很重要的；（7）开始把线对按顺序依次放到配线板背面的索引条中，从右到左的色码依次为紫、紫/白、橙、橙/白、绿、绿/白、蓝、蓝/白；（8）用手指将线对轻压到索引条的夹中，使用打线工具将线对压入配线模块并将伸出的导线头切断，然后用锥形钩清除切下的碎线头。

（9）将标签插到配线模块中，以标示此区域。

2. 接插式配线架的端接（1）第1个110配线架上要端接的24条线牵拉到位，每个配线槽中放6条双绞线。

左边的线缆端接在配线架的左半部分，右边的线缆端接在配线架的右半部分。

（2）在配线板的内边缘处将松弛的线缆捆起来，保证单条的线缆不会滑出配线板槽，避免线缆束的松弛和不整齐。

（3）在配线板边缘处的每条线缆上标记一个新线的位置。

这有利于下一步在配线板的边缘处准确地剥去线缆的外衣。

（4）拆开线缆束并握紧住，在每条线缆的标记处划痕，然后将刻好痕的线缆束放回去，为盖上110配线板做准备。

（5）当4个缆束全都刻好痕并放回原处，用螺钉安装110配线架，并开始进行端接（从第一条线缆开始）；（6）在刻痕处外最少15cm处切割线缆，并将刻痕的外套滑掉；（7）沿着110配线架的边缘将“4”对导线拉进前面的线槽中；（8）拉紧并弯曲每一线对使其进入到索引条的位置中去，用索引条上的高齿将一对导线分开，在索引条最终弯曲处提供适当的压力使线对的变形最小。

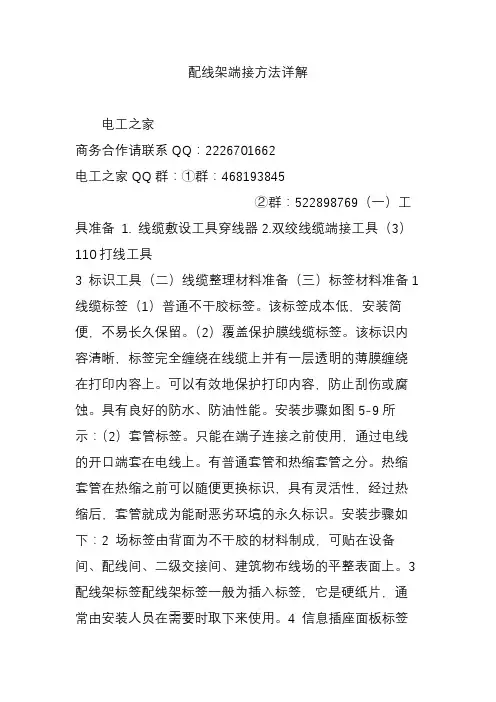

配线架端接方法详解电工之家商务合作请联系QQ：2226701662电工之家QQ群：①群：468193845②群：522898769（一）工具准备1. 线缆敷设工具穿线器2.双绞线缆端接工具（3）110打线工具3 标识工具（二）线缆整理材料准备（三）标签材料准备1线缆标签（1）普通不干胶标签。

该标签成本低，安装简便，不易长久保留。

（2）覆盖保护膜线缆标签。

该标识内容清晰，标签完全缠绕在线缆上并有一层透明的薄膜缠绕在打印内容上。

可以有效地保护打印内容，防止刮伤或腐蚀。

具有良好的防水、防油性能。

安装步骤如图5-9所示：（2）套管标签。

只能在端子连接之前使用，通过电线的开口端套在电线上。

有普通套管和热缩套管之分。

热缩套管在热缩之前可以随便更换标识，具有灵活性，经过热缩后，套管就成为能耐恶劣环境的永久标识。

安装步骤如下：2 场标签由背面为不干胶的材料制成，可贴在设备间、配线间、二级交接间、建筑物布线场的平整表面上。

3 配线架标签配线架标签一般为插入标签，它是硬纸片，通常由安装人员在需要时取下来使用。

4 信息插座面板标签三、任务实施（一）敷设双绞线缆敷设双绞线缆的基本要求（1）槽道检查。

（2）文明施工。

（3）放线记录。

（一）敷设双绞线缆敷设双绞线缆的基本要求（4）线缆应有余量以适应终接、检测和变更。

对绞电缆预留长度：在工作区宜为3～6cm，电信间宜为0.5～2m，设备间宜为3～5m；有特殊要求的应按设计要求预留长度。

（5）桥架及线槽内线缆绑扎要求。

（6）电缆转弯时弯曲半径应符合规定。

（7）电缆与其它管线距离。

(8)预埋线槽和暗管敷设线缆应符合下列规定(9)拉绳速度和拉力。

(10) 双绞线牵引。

2 敷设水平双绞线(1)暗道布线暗道布线是在浇筑混凝土时已把管道预埋好地板管道或墙体管道，管道内有牵引电缆线的钢丝或铁丝，如果没有，就用小型穿线器牵引。

安装人员只需索取管道图纸来了解布线管道系统，确定布线路由。

管道一般从配线间或走廊水平主干槽道埋到信息插座安装孔，安装人员只要将4对线电缆线固定在信息插座的拉线端，从管道的另一端将线缆牵引拉出。

110配线架大对数线序表要是大对数的话,线序是这样的:5种主色：白色、红色、黑色、黄色、紫色5种次色：兰色、桔色、绿色、棕色、灰色电话电缆线序色谱认识举例说明：10对电话电缆色谱线序表1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰20对电话电缆色谱线序表1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰30对电话电缆色谱线序申明：30对的德律风电缆要留意了，30对通讯电缆里有2种白色的主色，大于25对了就一定要看标识线了！！有一小把是用“白兰"标识线缠着的，另有5对线用“白桔"标识缠着！(注意：这25对用“白兰"色环标识线缠着)1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰(注意：这5对有"白桔"标识缠着)21对—白兰22对—白桔23对—白绿24对—白棕25对—白灰50对德律风电缆色谱线序：说明：50对的通电缆要注意了，50对通电缆里有2种标识线，前25对是用“白兰"标识线缠着的！！后25对是用“白桔"标识线缠着的！！(注意：这25对用“白兰"标识线缠着)1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰(用“白桔"标识线缠着)26对—白兰27对—白桔28对—白绿29对—白棕30对—白灰31对—红兰32对—红桔33对—红绿34对—红棕35对—红灰36对—黑兰37对—黑桔38对—黑绿39对—黑棕40对—黑灰41对—黄兰42对—黄桔43对—黄绿44对—黄棕45对—黄灰46对—紫兰47对—紫桔48对—紫绿49对—紫棕50对—紫灰100对德律风电缆色谱线序表申明：100对的德律风电缆里有4种标识线，第一的25对是用“白兰"标识线缠着的！！第二的25对是用“白桔"标识线缠着的！第三的25对是用“白绿"标识线缠着的！第四的25对是用“白棕"标识线缠着的！(注意：用“白兰"标识线缠着)1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰(注意：用“白桔"标识线缠着)26对—白兰27对—白桔28对—白绿29对—白棕30对—白灰31对—红兰32对—红桔33对—红绿34对—红棕35对—红灰36对—黑兰37对—黑桔38对—黑绿39对—黑棕40对—黑灰41对—黄兰42对—黄桔43对—黄绿44对—黄棕45对—黄灰46对—紫兰47对—紫桔48对—紫绿49对—紫棕50对—紫灰(留意：用“白绿"标识线缠着)51对—白兰52对—白桔53对—白绿54对—白棕55对—白灰56对—红兰57对—红桔58对—红绿59对—红棕60对—红灰61对—黑兰62对—黑桔63对—黑绿64对—黑棕65对—黑灰66对—黄兰67对—黄桔68对—黄绿69对—黄棕70对—黄灰71对—紫兰72对—紫桔73对—紫绿74对—紫棕75对—紫灰(留意：用“白棕"标识线缠着)76对—白兰77对—白桔78对—白绿79对—白棕80对—白灰81对—红兰82对—红桔83对—红绿84对—红棕85对—红灰86对—黑兰87对—黑桔88对—黑绿89对—黑棕90对—黑灰91对—黄兰92对—黄桔93对—黄绿94对—黄棕95对—黄灰96对—紫兰97对—紫桔98对—紫绿99对—紫棕100对—紫灰200对电话电缆色谱线序表(大对数电缆)说明：100对的电话电缆里有4种标识线，第一的25对是用“白兰"标识线缠着的！！第二的25对是用“白桔"标识线缠着的！第三的25对是用“白绿"标识线缠着的！第四的25对是用“白棕"标识线缠着的！第五的25对是用“白灰"标识线缠着的！第六的25对是用“红兰"标识线缠着的！第七的25对是用“红桔"标识线缠着的！第八的25对是用“红绿"标识线缠着的！。

1. 何为配电线路输送电能的线路一般称为电力线路，其中由发电厂向电力负荷中心输送电能的线路以及电力系统之间的联络线路为输电线路，架设于变电(开关站)与变电站之间;由电力负荷中心向各个电力用户分配电能的线路为配电线路。

故输电或者配电线路不能按电压等级来区分，只有看其功能作用，在一些地区110kV线路是分配给用户的配电线路，但在一些农村地区35kV也属于变电站与变电站之间的联络线路的输电线路。

电力线路又分架空电力线路与电缆电缆线路，故配电线路又分架空配电线路及电缆配电线路。

架空配电线路又分高压架空配电线路(35kV、110kV)、中压架空配电线路(20kV、10kV、6kV、3kV)、低压架空配电线路(220V、380V)，本次小编介绍的主要是中压架空线路，部分涉及低压架空线路，下列阐述的架空配电线路主要指中压架空配电线路，小编不再重复说明。

▲电网示意图架空配电线路是采用电杆将导线悬空架设，直接向用户供电的配电线路。

架空配电线路每条线路的分段点设置单台开关(多为柱上)。

为了有效的利用架空走廊，在城市市区主要采用同杆并架方式。

有双回、四回同杆并架;也有10kV、380V上下排同杆并架。

架空线路按在网络的位置分主干线路和分支线路，在主干线路中间可以直接“T”接成分支线路(大分支线路)，在分支线路中间可以直接“T”接又形成分支线路(小分支线路)。

主干线和较大的分支线应装设分段开关。

主干线路的导线截面一般为120-240mm2，分支线截面一般不少于70mm2。

架空线路具有架设简单;造价低;材料供应充足;分支、维修方便;便于发现和排除故障等优点，缺点是易受外界环境的影响，供电可靠性较差;影响环境的整洁美观等。

架空配电线路主要由电杆、横担、导线、拉线、绝缘子、金具及杆上设备等组成，结构示意图如下图所示。

▲架空配电线路基本结构架空线路最常见的有放射式和环网式两类。

农村、山区中架空线路由于负荷密度较少、分散，供电线路长，导线截面积较少，大多部具备与其它电源联络的条件，一般采用树枝状放射式供电。
