d110配线架详解a.

110配线架打线方法图解AT&T公司于1988年推出了110型连接管理系统，该系统已成为工业标准的蓝本，此系统的基本部件是110配线架、连接块、跳线和标签，而110配线架是110型连接管理系统核心部分，在布线中占据重要作用。

本文将主要介绍110配线架的打线方法和解决方案。

什么是110配线架？110配线架是一种主要用于电话系统配线的组件，也被称为鱼骨架，高度通常是1U，它包含左右两个各50对的鱼骨架，共可连接100对的两芯电话线。

110配线架和网络配线架的区别网络配线架主要是用于网络系统配线的组件，正如正面所说，110配线架通常用来连接电话。

举个例子，假设一根网线进来，需要6根线充当网络线，2根线充当电话线，那么6根网络线会打到RJ-45配线架上，而2根电话线会打到110配线架上。

110配线架的打法图解如上图所示，110配线架的打线步骤包括：剥开网线的护套、移除十字型塑料并成对分开、准备好IDC配线架模块、将网线放在对应的颜色标记槽内、打下导体、安装在IDC配线架模块上。

以下是110配线架的打线注意事项：1.先不要把模块放上去，按照片模上的颜去打，从左到右，（蓝、橙、绿、棕、灰），再根据大对线上的“色带”去打，从前打到最后。

2.把线打完之后，再把刚才的模块放上去，用力敲打，使它紧贴在配线架上。

110配线架打线线序说明1.大多数情况下电话线色谱线序：主色：白色、红色、黑色、黄色、紫色次色：蓝色、橙色、绿色、棕色、灰色2.电话电缆线序色谱认识举例说明：10对电话线色谱线序表：1对—白蓝2对—白橙3对—白绿4对—白棕5对—白灰6对—红蓝7对—红橙8对—红绿9对—红棕10对—红灰20对电话电缆色谱线序表：1对—白蓝2对—白橙3对—白绿4对—白棕5对—白灰6对—红蓝7对—红橙8对—红绿9对—红棕10对—红灰11对—黑蓝12对—黑橙13对—黑绿14对—黑棕15对—黑灰16对—黄蓝17对—黄橙18对—黄绿19对—黄棕20对—黄灰110配线架的使用和安装步骤如上图所示，110配线架安装主要有三个步骤：1.准备好1个1U高度的110配线架。

28
4 安装数据配线架
1数据配线架安装基本要求 固定式配线架安装过程如下
① 将配线架固定到机柜合适位置，在配线架背面安装理线环。 ② 从机柜进线处开始整理电缆，电缆沿机柜两侧整理至理线环处，使用绑
扎带固定好电缆，一般6根电缆作为一组进行绑扎，将电缆穿过理线环摆 放至配线架处。 ③ 根据每根电缆连接接口的位置，测量端接电缆应预留的长度，然后使用 压线钳、剪刀、斜口钳等工具剪断电缆。 ④ 根据选定的接线标准，将T568A或T568B标签压入模块组插槽内。
➢ 水平布线最常用的方法是在天花板内布线。具体施工步骤如下： ① 确定布线路由； ②沿着所设计的路由，打开天花板，用双手推开每块镶板，多条4对线
很重，为了减轻压在吊顶上的压力，可使用J形钩、吊索及其他支撑 物来支撑； ③以同一工作区信息点为一组，每组布放6根双绞线缆为宜； ④ 加标签。在箱上或放线记录表上写标识编号，在线缆的末端注上标 识编号； ⑤ 在离电信间最远的一端开始，拉到电信间。 ⑥ 将线缆整理进机柜。
1安装110配线架步骤（以安装25对大对数为例）
（3）25对线缆进行线序排线，首先进行主色分配（如图5-48所示），再按配色分 配（如5-49所示），标准物分配原则如下述：
通信电缆色谱排列： 线缆主色为：白、红、黑、黄、紫 线缆配色为：蓝、橙、绿、棕、灰 一组线缆为25对，以色带来分组，
一共有25组分别为: ①（白蓝、白橙、白绿、白棕、白灰） ②（红蓝、红橙、红绿、红棕、红灰） ③（黑蓝、黑橙、黑绿、黑棕、黑灰） ④（黄蓝、黄橙、黄绿、黄棕、黄灰） ⑤（紫蓝、紫橙、紫绿、紫棕、紫灰）
31
二、相关知识
（一）工具准备 1.线缆敷设工具 （1）线轴支架 （2）滑车 （3）牵引机 2 大对数端接工具

110配线架的打法1、先不要把模块放上去，按照片模上的颜去打，从左到右，（蓝、橙、绿、综、灰），再根据大对线上的“色带”去打，从前打到最后。

2、把线打完之后，在把刚才的模块放上去，用力搞打，使他紧贴在配线架上。

3、最后根据刚才打完的模块上方口，与配线架进行跳线，即可。

大对数的话,线序是这样的:5种主色：白色、红色、黑色、黄色、紫色5种次色：兰色、桔色、绿色、棕色、灰色电话电缆线序色谱认识举例说明：10 对电话电缆色谱线序表1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰20对电话电缆色谱线序表1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰30对电话电缆色谱线序说明：30对的电话电缆要注意了，30对通信电缆里有2种白色的主色，大于25对了就一定要看标识线了！！有一小把是用“白兰"标识线缠着的，另有5对线用“白桔"标识缠着！(注意：这25对用“白兰"色环标识线缠着)1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰21对—紫兰 22对—紫桔 23对—紫绿 24对—紫棕 25对—紫灰(注意：这5对有"白桔"标识缠着)21对—白兰 22对—白桔 23对—白绿 24对—白棕 25对—白灰50对电话电缆色谱线序说明：50对的通信电缆要注意了，50对通信电缆里有2种标识线，前25对是用“白兰"标识线缠着的！！后25对是用“白桔"标识线缠着的！！(注意：这25对用“白兰"标识线缠着)1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰21对—紫兰 22对—紫桔 23对—紫绿 24对—紫棕 25对—紫灰(用“白桔"标识线缠着)26对—白兰 27对—白桔 28对—白绿 29对—白棕 30对—白灰31对—红兰 32对—红桔 33对—红绿 34对—红棕 35对—红灰36对—黑兰 37对—黑桔 38对—黑绿 39对—黑棕 40对—黑灰41对—黄兰 42对—黄桔 43对—黄绿 44对—黄棕 45对—黄灰46对—紫兰 47对—紫桔 48对—紫绿 49对—紫棕 50对—紫灰100对电话电缆色谱线序表说明：100对的电话电缆里有4种标识线，第一的25对是用“白兰"标识线缠着的！！第二的25对是用“白桔"标识线缠着的！第三的25对是用“白绿"标识线缠着的！第四的25对是用“白棕"标识线缠着的！(注意：用“白兰"标识线缠着)1 对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰21 对—紫兰 22对—紫桔 23对—紫绿 24对—紫棕 25对—紫灰(注意：用“白桔"标识线缠着)26对—白兰 27对—白桔 28对—白绿 29对—白棕 30对—白灰31对—红兰 32对—红桔 33对—红绿 34对—红棕 35对—红灰36对—黑兰 37对—黑桔 38对—黑绿 39对—黑棕 40对—黑灰41对—黄兰 42对—黄桔 43对—黄绿 44对—黄棕 45对—黄灰46 对—紫兰 47对—紫桔 48对—紫绿 49对—紫棕 50对—紫灰(注意：用“白绿"标识线缠着)51对—白兰 52对—白桔 53对—白绿 54对—白棕 55对—白灰56对—红兰 57对—红桔 58对—红绿 59对—红棕 60对—红灰61对—黑兰 62对—黑桔 63对—黑绿 64对—黑棕 65对—黑灰66对—黄兰 67对—黄桔 68对—黄绿 69对—黄棕 70对—黄灰71 对—紫兰 72对—紫桔 73对—紫绿 74对—紫棕 75对—紫灰(注意：用“白棕"标识线缠着)76对—白兰 77对—白桔 78对—白绿 79对—白棕 80对—白灰81对—红兰 82对—红桔 83对—红绿 84对—红棕 85对—红灰86对—黑兰 87对—黑桔 88对—黑绿 89对—黑棕 90对—黑灰91对—黄兰 92对—黄桔 93对—黄绿 94对—黄棕 95对—黄灰96 对—紫兰 97对—紫桔 98对—紫绿 99对—紫棕 100对—紫灰200对电话电缆色谱线序表(大对数电缆)说明：100对的电话电缆里有4种标识线，第一的25对是用“白兰"标识线缠着的！！第二的25对是用“白桔"标识线缠着的！第三的25对是用“白绿"标识线缠着的！第四的25对是用“白棕"标识线缠着的！第五的25对是用“白灰"标识线缠着的！第六的25对是用“红兰"标识线缠着的！第七的25对是用“红桔"标识线缠着的！第八的25对是用“红绿"标识线缠着的！。

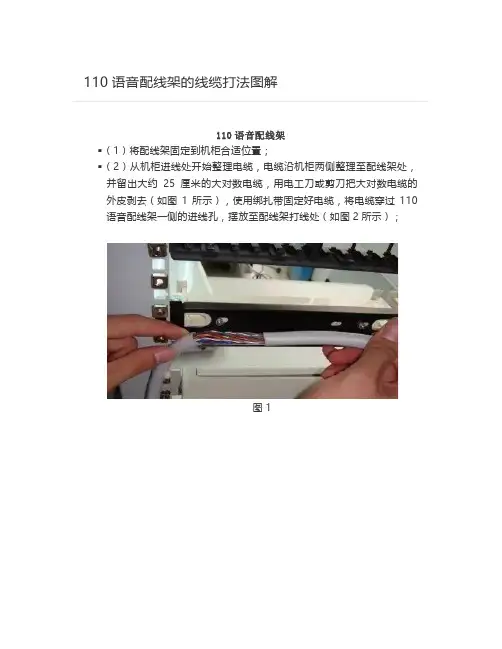

110语音配线架的线缆打法图解
110语音配线架
（1）将配线架固定到机柜合适位置；
（2）从机柜进线处开始整理电缆，电缆沿机柜两侧整理至配线架处，并留出大约25厘米的大对数电缆，用电工刀或剪刀把大对数电缆的外皮剥去（如图1所示），使用绑扎带固定好电缆，将电缆穿过110语音配线架一侧的进线孔，摆放至配线架打线处（如图2所示）；
图1
图2
（3）25对线缆进行线序排线，首先进行主色分配，再按配色分配，标准物分配原则如下述：
通信电缆色谱排列：
线缆主色为：白、红、黑、黄、紫
线缆配色为：蓝、橙、绿、棕、灰
一组线缆为25对，以色带来分组，一共有25组分别为:
①（白蓝、白橙、白绿、白棕、白灰蓝、黑橙、黑绿、黑棕、黑灰）
④（黄蓝、黄橙、黄绿、黄棕、黄灰）
⑤（紫蓝、紫橙、紫绿、紫棕、紫灰）
1－25对线为第一小组，用白蓝相间的色带缠绕。
26－50对线为第二小组，用白橙相间的色带缠绕。
51－75对线为第三小组，用白绿相间的色带缠绕。
76－100对线为第四小组，用白棕相间的色带缠绕。
此100对线为1大组用白兰相间的色带把4小组缠绕在一起，200对、300对、400对。。。。。。。。2400对以此类推，分组后效果如图3与图4。
图3
图4
（4）根据电缆色谱排列顺序，将对应颜色的线对逐一压入槽内（如图5所示），然后使用110打线工具固定线对连接，同时将伸出槽位外多余的导线截断。注意：刀要与配线架垂直，刀口向外，如图6所示。
图5
图6
（5）然后准备5对打线工具和110连接块（如图7所示），接连接块放入5对打线工具中（如图8所示），把连接块垂直压入槽内（如图9所示），并贴上编号标签，注意连接端子的组合是：在25对的110配线架基座上安装时，应选择5个4对连接块和1个5对连接块，或7个3对连接块和1个4对连接块。从左到右完成白区、红区、黑区、黄区和紫区的安装。这与25对大对数电缆的安装色序一致。完成后的效果图如图10所示。

康普超五类配线架是电缆或光缆进行端接和连接的装置。

在配线架上可进行互边或交接操作。

建筑群配线架是端接建筑群干线电缆、光缆的连接装置。

建筑物配线架是端接建筑物干线电缆、干线光缆并可连接建筑群干线电缆、干线光缆的连接装置。

楼层配线架是水平电缆、水平电缆与其他布线子系统或设备相连接的装置。

配线架一般分为数据网络配线架和110语音配线架两种。

1．康普超五类配线架据配线架都是安装在19in（19英寸）标准机柜上的，主要有康普超五类24口配线架和康普超五类48口配线架两种规格，主要用于端接水平布线的4对双绞线电缆，如果是数据链路，则用RJ45跳线连接到网络设备上，如果是语音链路，则用RJ45-110跳线跳接到110配线架（连接语音主干电缆）上。

结构上看数据配线架有固定端口配线架和模块化配线架两种结构。

固定端口配线架的信息插座与配线架身是一体化结构的，它有横式打线和竖式打线两种。

模块化配线架为信息模块与配线架架身是可分离的结构，便于安装，另一个好处是能根据需要配置信息模块的数量。

2．110配线架110型连接管理系统的基本部件是110配线架、连接块、跳线和标签。

110配线架有25对、50对、100对、300对多种规格。

110配线架装有若干齿形条，沿配线架正面从左到右均有色标，以区别各条输入线。

这些输入线放入齿形条的槽缝里，再与连接块接合，利用788J1工具，就可将配线环的连线“冲压”到110C连接块上。

110配线架有多种结构，下面介绍两种主要的类型：夹接式的110A型、110D 型和接插式的110P型。

（1）110A型配线架110A型配线架有若干引脚，俗称带腿的110配线架，110A型配线架可以应用于所有场合，特别是大型电话应用场合，通常直接安装在二级交接间、配线间或设备间墙壁上。

康普超五类配线架的作用配线架是光传输系统中一个重要的配套设备，它主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。

产品特性：1、满足或优于语音传输标准2、IDC打线柱夹子与8芯针方向为90度3、带后置式理线架，便于线缆的安装和维护，以及增加线缆的曲率半径4、较大的正面标识空间，方便端口标识，便于端口管理5、磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及适用寿命6、8芯针触点均适用在100微英寸金属导针的镍层上敷有25微英寸的镀金层材料，具有高抗氧化的特性7、采用优质阻燃聚碳酸酯材料，阻燃性能达到UL94V-0级别8、配线架为整体式设计，钢架结构，保证机械性能9、支持主流端接方式，可用110或科龙工具进行线缆端接，保证了连接方式的通用性和连接的可靠性10、获得UL认证电气性能：1、耐用强度：DC100V（AC750V）1min无击穿和飞弧2、额定电流：1.5Amp3、绝缘电阻：≥200MΩ4、接触电阻：≤1MΩ5、连续电抗：20MΩ6、工作温度：-15℃~70℃物理特性：1、传输宽度大于16MHz2、IDC端子卡接22~16AWG导体3、IDC打线柱耐用性大于250次端接4、插头与插座拔次数大于1500次订货编码：110机架式配线架产品特性：1、性能优于ISO 11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准2、前端平坦，凹型接线夹子及内置线对分离3、较大的正面标识空间，方便端口标识，配有可拆式标示牌，便于管理4、采用优质阻燃聚碳酸脂材料，阻燃性能达到UL94V-0级别5、IDC打线柱夹子为磷青铜材料6、带有固定脚的支架可直接安装在墙上（NORPS110W-100 NORPS110W-50）7、不带固定脚的支架可安装在限制深度的框架或墙上（NORPS110B-100 NORPS110B-50）8、支持主流端接方式，可用110工具进行线缆端接，保证了连接方式的通用性和连接的可靠性9、110连接端子有4对和5对两种规格可选择，标准配置为20个4对连接端子和4个5对10、通过第三方权威机构认证，获得UL认证电气性能：1、耐压强度： DC1000V(AC750V)1min 无击穿和飞弧2、绝缘电阻: ≥1000MΩ3、接触电阻:≤2.5MΩ4、连续电抗： 20MΩ5、工作温度： -25℃—70℃物理特性：1、传输带宽大于250MHz2、IDC端子卡接22-26AWG导体3、IDC打线柱耐用性大于250次端接。

110配线架大对数线安装要求1. 引言该文档旨在提供110配线架大对数线的安装要求，以确保正确安装和操作。

2. 安装环境要求- 安装地点应保持干燥、通风良好。

- 温度应在0°C至40°C之间。

- 安装地点应远离任何可能引起电磁干扰的设备。

3. 材料和工具准备- 配线架- 大对数线- 剥线钳- 清洁布- 电工胶带- 手电钻和螺丝刀- 直尺和标记笔4. 安装步骤以下是110配线架大对数线的安装步骤：4.1 准备配线架- 使用清洁布擦拭配线架，确保表面干净无尘。

- 使用标记笔标记出线槽和连接端子的位置。

4.2 安装大对数线- 使用剥线钳剥去大对数线两端的外绝缘层。

- 将裸露的导线插入配线架的连接端子，确保插入牢固。

4.3 固定配线架- 使用手电钻和螺丝刀将配线架固定在安装地点的墙壁或机架上。

- 使用直尺确保配线架水平。

4.4 连接大对数线- 使用剥线钳剥去要连接的设备端的外绝缘层。

- 将裸露的导线插入设备的连接端子，确保插入牢固。

- 使用电工胶带将导线进行绑扎，保持整洁。

4.5 检查和测试- 确保所有连接牢固并无松动。

- 使用测试仪器检查信号传输是否正常。

5. 安全注意事项- 在进行任何工作之前，确保断开电源。

- 使用绝缘手套和护目镜以保护自身安全。

- 避免在潮湿的环境中安装配线架。

6. 总结本文档提供了110配线架大对数线安装的基本要求。

在安装过程中，应注意安全并按照正确的步骤进行操作。

如有任何疑问或困难，请咨询相关专业人员。

参考文献：[1] Reference 1[2] Reference 2。

110配线架打法什么是110配线架？110配线架作为综合布线系统的核心产品，起着传输信号的灵活转接、灵活分配以及综合统一管理的作用，又因为综合布线系统的最大特性就是利用同一接口和同一种传输介质，让各种不同信息在上面传输，而这一特性的实现主要通过连接不同信息的配线架之间的跳接来完成的。

110配线架图片不同配线架间的连接方法对于以上介绍的几种常用配线架，在实际应用中也经常存在如何正确搭配的问题，下面介绍两种在分配线间配线架之间的搭配方法:一、110配线架的搭配鉴于综合布线系统的最大特性就是利用同一接口和同一种传输介质，让各种不同信息在上面传输，同时利用配线跳接方式，来灵活控制每个桌面信息点的应用功能，所以用于端接来自所有桌面信息点水平双绞线的配线架，应采用RJ45口110配线架(如上图)，而用于端接来自电话主机房的多对数语音线缆，采用相应对数的110鱼骨配线架即可(如上图)，通过跳线与RJ45口110配线架跳接实现语音的连通，数据光纤主干通过光纤配线箱，再通过网络交换机将一路高速光信号转换成多路数据信号，通过标准RJ45跳线与RJ45口110配线架跳接实现桌面信息点连网的需求。

二、多媒体与IDC配线架的搭配多媒体的配线架在配线间内的连接原理与110配线系统相同，不同之处主要在于多媒体配线架可以在一个配线板上完成几个不同种类110配线架相互搭配所完成的功能，更灵活，更方便，更可靠. 另外，目前有些布线厂商推出的电子配线系统，由于本身造价成本太高，施工安装复杂，跳线管理局限性大，安装维护管理成本高等诸多不便因素的影响，此种配线系统的推广有待商榷。

总之，随着通信网络技术的飞速发展，综合布线系统中的配线架也在不断地推陈出新，使其在满足信息带宽要求的前提下，更加适应通信网络系统应用和管理便捷，灵活，可靠的需求。

110配线架的打法1、先不要把模块放上去，按照片模上的颜去打，从左到右，（蓝、橙、绿、综、灰），再根据大对线上的“色带”去打，从前打到最后。

2 端接RJ-45连接头（水晶头）
➢ RJ-45水晶头连接按T568A和T568B排序。T568A的线序是：白绿、绿、白橙、蓝、白蓝、 橙、白棕、棕。T568B的线序是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。下面以 T568B标准为例，介绍RJ-45水晶头连接步骤。
① 剥线。用双绞线剥线器将双绞线塑料外皮剥去2～3cm。
1安装110配线架步骤（以安装25对大对数为例）
（3）25对线缆进行线序排线，首先进行主色分配（如图5-48所示），再按配色分 配（如5-49所示），标准物分配原则如下述：
通信电缆色谱排列： 线缆主色为：白、红、黑、黄、紫 线缆配色为：蓝、橙、绿、棕、灰 一组线缆为25对，以色带来分组，
一共有25组分别为: ①（白蓝、白橙、白绿、白棕、白灰） ②（红蓝、红橙、红绿、红棕、红灰） ③（黑蓝、黑橙、黑绿、黑棕、黑灰） ④（黄蓝、黄橙、黄绿、黄棕、黄灰） ⑤（紫蓝、紫橙、紫绿、紫棕、紫灰）
（6）电缆转弯时弯曲半径应符合规定。 （7）电缆与其它管线距离。 (8)预埋线槽和暗管敷设线缆应符合下列规定 (9)拉绳速度和拉力。 (10) 双绞线牵引。
正常
被挤压
2 敷设水平双绞线
(1)暗道布线
暗道布线是在浇筑混凝土时已把管道预埋好地板管道或墙体 管道，管道内有牵引电缆线的钢丝或铁丝，如果没有，就用 小型穿线器牵引。安装人员只需索取管道图纸来了解布线管 道系统，确定布线路由。管道一般从配线间或走廊水平主干 槽道埋到信息插座安装孔，安装人员只要将4对线电缆线固定 在信息插座的拉线端，从管道的另一端将线缆牵引拉出。
（二）端接双绞线缆
1 端接双绞线缆的基本要求
⑦线缆剥掉塑料外套后，双绞线对在端接时的注意事项如图5-23所示

110配线架施工方案1. 引言本文档旨在提供110配线架施工方案的详细说明和步骤。

110配线架是一种用于电信和网络接线的基础设施，能够有效地管理信号传输和数据交换。

本文将介绍110配线架的安装和布线流程，以确保施工过程的高效性和可靠性。

2. 施工准备在开始安装110配线架之前，需要做好以下准备工作：•工具准备：螺丝刀，钳子，剥线器等常用电工工具；•材料准备：110配线架，配线模块，网线等；•环境准备：确保施工环境安全，通风良好，并确保有足够的工作空间。

3. 施工流程3.1 安装110配线架首先，确定配线架的安装位置，并进行固定。

一般来说，选取离网络设备和布线区域较近的位置，以便后续的布线过程。

使用螺丝刀和螺丝将配线架固定在墙面或机架上。

3.2 连接电力系统为了保障110配线架的运行和数据传输，需要连接电力系统。

将电源线插入配线架的电源接口，并确保连接稳固和正确。

3.3 连接地线连接地线是确保110配线架安全性的重要步骤。

通过连接地线，有效地防止静电、电气干扰和过载等问题。

将地线连接到配线架的地线接口，并牢固固定。

3.4 安装配线模块将配线模块插入到配线架的模块槽中。

确保插入深度适当，并根据需要进行固定。

配线模块应该均匀分布在配线架内，以确保信号传输的平衡和稳定。

3.5 进行配线通过使用剥线器将网线外皮剥离，然后根据需要进行插接。

将网线插入到配线模块的合适端口中，并确保插接牢固。

在配线过程中，需要按照规范进行布线，以减少信号丢失和数据干扰。

3.6 进行测试安装完成后，进行测试以确保整个110配线架的运行正常。

使用测试工具对每个端口进行连通性和信号强度的测试。

确保所有连接正确无误并且信号传输正常。

4. 施工注意事项在进行110配线架施工时，需要注意以下几点：•安全性：施工过程中要注意安全，避免触电和其他危险因素。

使用绝缘工具，并确保设备和电源接地良好。

•布线规范：根据规范布线，避免信号干扰和丢失。

严禁弯曲和拧扭网线，保持信号通畅。

电话110配线架 培训文档
2009/1
基础认识
110配线架底座（共100对）
25对
基础认识
四对模块
五对模块
会割破线皮， 与铜芯接触。
基础认识
压线工具（排打）
刀片
基础认识
压线工具（打线枪）
标签
配线架安装
电话线从此处穿入配线架
配线架安装
电话线拨皮后按线序压入配线架
配线架安装
用排打将电话线压入配线架
压好后的效果
配线架安装
将模块放在配线架上
配线架安装
用排打将模块压入配线架
配线架安装
在做完所有模块后，将标签安装到配线架上
跳线
把跳线扣在模块上
用压线工具把跳线压入模块
跳线
跳线连接到其它模块
配线架测试线的使用
配线架测试线（鸭嘴跳线）
配线架测试线的使用
此处用于连接万用表或电话做测试用

产品特性：1、满足或优于语音传输标准2、IDC打线柱夹子与8芯针方向为90度3、带后置式理线架，便于线缆的安装和维护，以及增加线缆的曲率半径4、较大的正面标识空间，方便端口标识，便于端口管理5、磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及适用寿命6、8芯针触点均适用在100微英寸金属导针的镍层上敷有25微英寸的镀金层材料，具有高抗氧化的特性7、采用优质阻燃聚碳酸酯材料，阻燃性能达到UL94V-0级别8、配线架为整体式设计，钢架结构，保证机械性能9、支持主流端接方式，可用110或科龙工具进行线缆端接，保证了连接方式的通用性和连接的可靠性10、获得UL认证电气性能：1、耐用强度：DC100V（AC750V）1min无击穿和飞弧2、额定电流：1.5Amp3、绝缘电阻：≥200MΩ4、接触电阻：≤1MΩ5、连续电抗：20MΩ6、工作温度：-15℃~70℃物理特性：1、传输宽度大于16MHz2、IDC端子卡接22~16AWG导体3、IDC打线柱耐用性大于250次端接4、插头与插座拔次数大于1500次订货编码：110机架式配线架产品特性：1、性能优于ISO 11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准2、前端平坦，凹型接线夹子及内置线对分离3、较大的正面标识空间，方便端口标识，配有可拆式标示牌，便于管理4、采用优质阻燃聚碳酸脂材料，阻燃性能达到UL94V-0级别5、IDC打线柱夹子为磷青铜材料6、带有固定脚的支架可直接安装在墙上（NORPS110W-100 NORPS110W-50）7、不带固定脚的支架可安装在限制深度的框架或墙上（NORPS110B-100 NORPS110B-50）8、支持主流端接方式，可用110工具进行线缆端接，保证了连接方式的通用性和连接的可靠性9、110连接端子有4对和5对两种规格可选择，标准配置为20个4对连接端子和4个5对10、通过第三方权威机构认证，获得UL认证电气性能：1、耐压强度： DC1000V(AC750V)1min 无击穿和飞弧2、绝缘电阻: ≥1000MΩ3、接触电阻:≤2.5MΩ4、连续电抗： 20MΩ5、工作温度： -25℃—70℃物理特性：1、传输带宽大于250MHz2、IDC端子卡接22-26AWG导体3、IDC打线柱耐用性大于250次端接。

110配线架的工作原理-概述说明以及解释1.引言1.1 概述概述部分是对整篇文章的总体介绍，包括引入110配线架的背景和其在通信领域中的重要性。

下面是针对概述部分的内容编写建议：110配线架是一种用于通信系统中的关键设备，具有连接和管理电缆的功能。

它通过提供一个结构良好的框架，可以快速、方便地安装和维护通信设备，有效地传输和分配信号。

在现代社会中，通信技术的快速发展对于人们的生活和工作产生了深远的影响。

作为通信系统的核心组成部分，110配线架在实现信号传输和连接管理方面发挥着至关重要的作用。

110配线架由一系列连接模块和插座组成，可以将电缆连接到指定的电路和设备。

它通过提供高效可靠的连接方式，确保信号的稳定传输，并提供灵活的管理和维护功能。

110配线架的工作原理基于其独特的设计和结构。

通过使用专门设计的插座和连接模块，用户可以将电缆连接到相应的插头上，从而实现信号的传输和分配。

除此之外，110配线架还支持不同类型的电缆连接，例如电话线、网络线和电源线等。

它的通用性和灵活性使得它成为各种通信系统中不可或缺的组成部分。

总而言之，110配线架在建立和管理通信系统中扮演着重要的角色。

它通过提供高效、可靠的信号传输和连接管理，为通信技术的发展做出了巨大的贡献。

本文将深入探讨110配线架的基本构成和工作原理，进一步展示其在通信领域中的重要性和未来发展的前景。

1.2 文章结构本文主要围绕110配线架的工作原理展开讨论。

文章共包含三个部分，分别是引言、正文和结论。

引言部分首先对整篇文章进行概述，简要介绍110配线架的重要性和作用。

接着，阐述文章的结构安排，明确介绍各个部分的内容和目的。

最后，明确本文的目的，即通过深入解析110配线架的工作原理，使读者对其有更全面的了解。

正文部分分为2个小节，主要介绍110配线架的基本构成和工作原理。

首先，将详细介绍110配线架的基本构成，包括其组成部分以及各个部分的功能和作用。

电话110配线架的打法打线顺序操作步骤如下：1、先不要把模块放上去，按照片模上的颜去打，从左到右，（蓝、橙、绿、综、灰），再根据大对线上的“色带”去打，从前打到最后。

2、把线打完之后，在把刚才的模块放上去，用力搞打，使他紧贴在配线架上。

3、最后根据刚才打完的模块上方口，与配线架进行跳线，即可。

要是大对数的话,线序是这样的:5种主色：白色、红色、黑色、黄色、紫色5种次色：兰色、桔色、绿色、棕色、灰色电话电缆线序色谱认识举例说明：10 对电话电缆色谱线序表1对—白兰2对—白桔3对—白绿4对—白棕 5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕 10对—红灰20对电话电缆色谱线序表1对—白兰2对—白桔3对—白绿4对—白棕 5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕 10对—红灰11对—黑兰12对—黑桔 13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔 18对—黄绿19对—黄棕20对—黄灰30对电话电缆色谱线序说明：30对的电话电缆要注意了，30对通信电缆里有2种白色的主色，大于25对了就一定要看标识线了！！有一小把是用“白兰"标识线缠着的，另有5对线用“白桔"标识缠着！(注意：这25对用“白兰"色环标识线缠着)1对—白兰2对—白桔3对—白绿4对—白棕 5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕 10对—红灰11对—黑兰12对—黑桔 13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔 18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔 23对—紫绿24对—紫棕25对—紫灰(注意：这5对有"白桔"标识缠着)21对—白兰22对—白桔 23对—白绿24对—白棕25对—白灰50对电话电缆色谱线序说明：50对的通信电缆要注意了，50对通信电缆里有2种标识线，前25对是用“白兰"标识线缠着的！！后25对是用“白桔"标识线缠着的！！(注意：这25对用“白兰"标识线缠着)1对—白兰2对—白桔3对—白绿4对—白棕 5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕 10对—红灰11对—黑兰12对—黑桔 13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔 18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔 23对—紫绿24对—紫棕25对—紫灰(用“白桔"标识线缠着)26对—白兰27对—白桔 28对—白绿29对—白棕30对—白灰31对—红兰32对—红桔 33对—红绿34对—红棕35对—红灰36对—黑兰37对—黑桔 38对—黑绿39对—黑棕40对—黑灰41对—黄兰42对—黄桔 43对—黄绿44对—黄棕45对—黄灰46对—紫兰47对—紫桔 48对—紫绿49对—紫棕50对—紫灰100对电话电缆色谱线序表说明：100对的电话电缆里有4种标识线，第一的25对是用“白兰"标识线缠着的！！第二的25对是用“白桔"标识线缠着的！第三的25对是用“白绿"标识线缠着的！第四的25对是用“白棕"标识线缠着的！(注意：用“白兰"标识线缠着)1 对—白兰2对—白桔3对—白绿4对—白棕 5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕 10对—红灰11对—黑兰12对—黑桔 13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔 18对—黄绿19对—黄棕20对—黄灰21 对—紫兰22对—紫桔 23对—紫绿24对—紫棕25对—紫灰(注意：用“白桔"标识线缠着)26对—白兰27对—白桔 28对—白绿29对—白棕30对—白灰31对—红兰32对—红桔 33对—红绿34对—红棕35对—红灰36对—黑兰37对—黑桔 38对—黑绿39对—黑棕40对—黑灰41对—黄兰42对—黄桔 43对—黄绿44对—黄棕45对—黄灰46 对—紫兰47对—紫桔 48对—紫绿49对—紫棕50对—紫灰(注意：用“白绿"标识线缠着)51对—白兰52对—白桔 53对—白绿54对—白棕55对—白灰56对—红兰57对—红桔 58对—红绿59对—红棕60对—红灰61对—黑兰62对—黑桔 63对—黑绿64对—黑棕65对—黑灰66对—黄兰67对—黄桔 68对—黄绿69对—黄棕70对—黄灰71 对—紫兰72对—紫桔 73对—紫绿74对—紫棕75对—紫灰(注意：用“白棕"标识线缠着)76对—白兰77对—白桔 78对—白绿79对—白棕80对—白灰81对—红兰82对—红桔 83对—红绿84对—红棕85对—红灰86对—黑兰87对—黑桔 88对—黑绿89对—黑棕90对—黑灰91对—黄兰92对—黄桔 93对—黄绿94对—黄棕95对—黄灰96 对—紫兰97对—紫桔 98对—紫绿99对—紫棕100对—紫灰200对电话电缆色谱线序表(大对数电缆)说明：100对的电话电缆里有4种标识线，第一的25对是用“白兰"标识线缠着的！！第二的25对是用“白桔"标识线缠着的！第三的25对是用“白绿"标识线缠着的！第四的25对是用“白棕"标识线缠着的！第五的25对是用“白灰"标识线缠着的！第六的25对是用“红兰"标识线缠着的！第七的25对是用“红桔"标识线缠着的！第八的25对是用“红绿"标识线缠着的！。

110配线架两面都有端口
一面是25 x 4 个端口, 用于连接跳线
另一面是6 x 4 x 4个端口, 即每组6 个模块, 每个模块连接 4 对双绞线, 共 4 组, 用于连接垂直干线或水平连线
不知我上面说的对不对
如果是对的, 那么前后的端口数就不一致了, 即25 x 4 != 6 x 4 x 4, 这样不能一一对应了
在找前后端口连通对应时应该怎么一一对应呢?
还有就是110配线架是按4对双绞线模块来算一个端口的还是象上面那样算端口的?
另外对于110配线架来说哪一面是正面, 即放在机柜中的是哪一面朝外的?
热切希望那位大大能帮忙回答一下, 非常非常的感激
我正在做一个图形化的布线管理软件, 但是没有过布线的实践知识, 请大家多多帮忙啊
110配线架共4排，每排25对，共100对。

用5个4对的加1个5对的可以组成1排。

明白了吗？打8芯时每排的最后一对是不用的
相关图片如下：
110配线架的正反面是对应的,每排是25对,看你是打的大对数电缆还是网线,如果是网线的话就是每排对应6根网线,最后空一对;如果打的是大对数电缆,如100对电缆,刚好打满4排.自己打一次什么都明白了.。

110配线模块的打线实验指导书一、实验目的掌握110配线模块打线的制作方法掌握32芯电话线布线方法二、实验内容110配线模块打线32芯电话线布线三、实验设备压线钳，打线工具，扎带，胶布四、实验步骤（一）110配线模块打线1、按照距离量好电话线的长度2、用剥线钳把外皮剥掉3、把外皮取出4、按照大组白、红、黑、黄分开，并用胶布把各大组绑好5、先把白组的线理平，并按照蓝、蓝白、橙、橙白、绿、绿白、棕、棕白的顺序。

6、按照第五步的线序依次把线缆放到110配线架上。

7、用胶布把距离配线口3CM处绑好。

8、把第五步的线序依次放好，然后用打线工具把线打好。

注意打线工具必须平放，用力适中。

9、检查好线序以及完成情况。

10、完成（二）电话线布线1、电话线布线按照横平竖直的方法置放于线槽上2、线缆放在线槽的一端，并理好线，不能交叉3、用扎带把线缆固定好，水平每隔大约20CM放一条扎带，垂直大概10CM放一条扎带。

4、线缆放进机架时必须按照线槽的方向走向。

左右分开放进机架。

5、注意扎带要整齐美观，扎带头要在一条直线上6、扎带多余部分的裁剪一定要圆滑，不得有刺。

7、完成五、实验结论110配线模块的打线实验指导书一、实验目的掌握110配线模块打线的制作方法掌握32芯电话线布线方法二、实验内容110配线模块打线32芯电话线布线三、实验设备压线钳，打线工具，扎带，胶布四、实验步骤（一）110配线模块打线1、按照距离量好电话线的长度2、用剥线钳把外皮剥掉3、把外皮取出4、按照大组白、红、黑、黄分开，并用胶布把各大组绑好5、先把白组的线理平，并按照蓝、蓝白、橙、橙白、绿、绿白、棕、棕白的顺序。

6、按照第五步的线序依次把线缆放到110配线架上。

7、用胶布把距离配线口3CM处绑好。

8、把第五步的线序依次放好，然后用打线工具把线打好。

注意打线工具必须平放，用力适中。
