110配线架详解配线架是电缆或光缆进行端接和连接的装置。

在配线架上可进行互连或交接操作。

建筑群配线架是端接建筑群干线电缆、光缆的连接装置。

建筑物配线架是端接建筑物干线电缆、干线光缆并可连接建筑群干线电缆、干线光缆的连接装置。

楼层配线架水平电缆、水平光缆与其他布线子系统或设备相连接的装置。

光纤配线架在后面部份还会单独介绍，这里介绍的都是铜缆配线架。

铜缆配线架系统分110型配线架系统和模块式快速配线架系统。

110型连接管理系统由AT&T公司于1988年首先推出，该系统后来成为工业标准的蓝本。

110型连接管理系统基本部件是配线架、连接块、跳线和标签。

110型配线架是110型连接管理系统核心部份，110配线架是阻燃、注模塑料做的基本器件，布线系统中的电缆线对就端接在其上。

110型配线架有25对、50对、100对、300对多种规格，它的套件还应包括4对连接块或5对连接块（图1-24）、空白标签和标签夹（图1-25）、基座。

110型配线系统使用方便的插拔式快接式跳接可以简单也进行回路的重新排列，这样就为非专业技术人员管理交叉连接系统提供了方便。

110型配线架主要有以下类型：110AW2：100对和300对连接块，带腿。

110DW2：25对、50对、100对和300对接线块，不带腿。

110AB：100对和300对带连接器的终端块，带腿。

110PB-C：150对和450对带连接器的终端块，不带腿。

110AB：100对和300对接线块，带腿。

110BB：100对连接块，不带腿。

110型配线架的缺点是不能进行二次保护，所以在入楼的地方需要考虑安装具有过流、过压保护装置的配线架。

110型配线架主要有五种端接硬件类型。

110A型、110P型、110JP 型、110VP VisiPatch型和XLBET超大型。

110A、110P、110JP、110VP VisiPatch和XLBET系统具有相同的电气性能，但是其性能、规格及占用的墙场或面板大小则有所不同。

110配线架详解(一）配线架是电缆或光缆进行端接和连接的装置。

在配线架上可进行互连或交接操作。

建筑群配线架是端接建筑群干线电缆、光缆的连接装置。

建筑物配线架是端接建筑物干线电缆、干线光缆并可连接建筑群干线电缆、干线光缆的连接装置。

楼层配线架水平电缆、水平光缆与其他布线子系统或设备相连接的装置。

光纤配线架在后面部份还会单独介绍，这里介绍的都是铜缆配线架。

铜缆配线架系统分110型配线架系统和模块式快速配线架系统。

110型连接管理系统由AT&T公司于1988年首先推出，该系统后来成为工业标准的蓝本。

110型连接管理系统基本部件是配线架、连接块、跳线和标签。

110型配线架是110型连接管理系统核心部份，110配线架是阻燃、注模塑料做的基本器件，布线系统中的电缆线对就端接在其上。

110型配线架有25对、50对、100对、300对多种规格，它的套件还应包括4对连接块或5对连接块（图1-24）、空白标签和标签夹（图1-25）、基座。

110型配线系统使用方便的插拔式快接式跳接可以简单也进行回路的重新排列，这样就为非专业技术人员管理交叉连接系统提供了方便。

110型配线架主要有以下类型：110AW2：100对和300对连接块，带腿。

110DW2：25对、50对、100对和300对接线块，不带腿。

110AB：100对和300对带连接器的终端块，带腿。

110PB-C：150对和450对带连接器的终端块，不带腿。

110AB：100对和300对接线块，带腿。

110BB：100对连接块，不带腿。

110型配线架的缺点是不能进行二次保护，所以在入楼的地方需要考虑安装具有过流、过压保护装置的配线架。

110型配线架主要有五种端接硬件类型。

110A型、110P型、110JP型、110VP VisiPatch 型和XLBET超大型。

110A、110P、110JP、110VP VisiPatch和XLBET系统具有相同的电气性能，但是其性能、规格及占用的墙场或面板大小则有所不同。

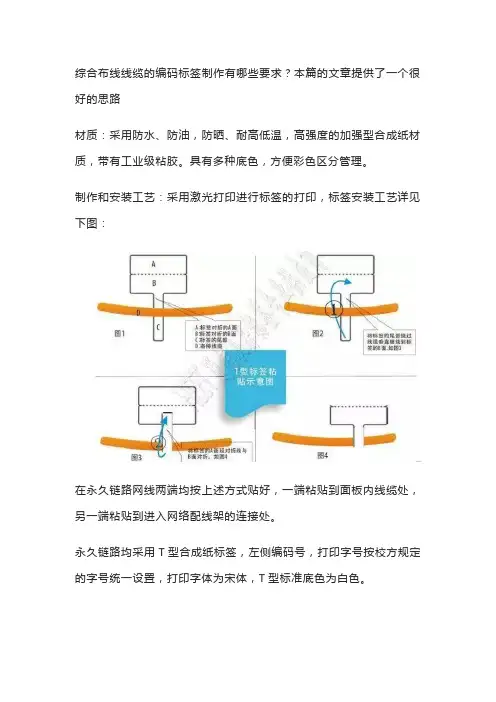

综合布线线缆的编码标签制作有哪些要求？本篇的文章提供了一个很好的思路材质：采用防水、防油，防晒、耐高低温，高强度的加强型合成纸材质，带有工业级粘胶。

具有多种底色，方便彩色区分管理。

制作和安装工艺：采用激光打印进行标签的打印，标签安装工艺详见下图：在永久链路网线两端均按上述方式贴好，一端粘贴到面板内线缆处，另一端粘贴到进入网络配线架的连接处。

永久链路均采用T型合成纸标签，左侧编码号，打印字号按校方规定的字号统一设置，打印字体为宋体，T型标准底色为白色。

面板统一尺寸为（86*86）mm，面板型号分为单孔面板、双孔面板、四孔面板三种类型。

标号区如下图所示：面板标签采用亚银纸，大小按照现场实际情况确定。

配线间机柜光纤配线架、网络配线架、110配线架编码的内容如下：纵向排列方式根据网络机房机柜内的空间规划，统一编制配线架形式，排列顺序为光纤配线架、网络配线架、110配线架。

例如，机柜内有两个光纤配线架，因为它在机柜最上，标示为“A、B”；机柜内有八个网络配线架，标示为“C、D、E、F、G、H、I、J”；机柜内有三个110配线架，标示为“K、L、M”。

如果在另一个机柜上也有配线架，应按照以上顺序重新排列。

标签纸统一采用（15*15）mm正方形亚银纸。

横向排列方式光纤配线架横向标识标签纸采用（100*14）mm亚银纸标签。

室内光缆12芯的标示为“01、02、03、04、05、06、07、08、09、10、11、12、”。

字号规定的字号统一设置，打印字体为宋体，居中打印。

铜芯多股绝缘软线标签制作要求铜芯多股绝缘线缆是指用在报警系统、门禁系统、校园广播系统、灯控系统、能源管理、楼宇自控系统等中用于传输电源、信号、控制的弱电专用线缆。

编码标记制作要点如下：标签打印机采用传统合成纸打印机，标签带宽度为9mm，使用大号字体，标签底色为白色。

根据所编制的编码字体长度，可以自动剪切。

标签制作图样，要求双面打印。

标签标号内容应根据线缆的走向进行标记，例如：弱电竖井为起点到本层门禁电源线标记为“MJD 3-12”解释为到三层门禁点位的电源线，在平面图上应有“MJD 3-12”的标记。

产品特性：1、满足或优于语音传输标准2、IDC打线柱夹子与8芯针方向为90度3、带后置式理线架，便于线缆的安装和维护，以及增加线缆的曲率半径4、较大的正面标识空间，方便端口标识，便于端口管理5、磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及适用寿命6、8芯针触点均适用在100微英寸金属导针的镍层上敷有25微英寸的镀金层材料，具有高抗氧化的特性7、采用优质阻燃聚碳酸酯材料，阻燃性能达到UL94V-0级别8、配线架为整体式设计，钢架结构，保证机械性能9、支持主流端接方式，可用110或科龙工具进行线缆端接，保证了连接方式的通用性和连接的可靠性10、获得UL认证电气性能：1、耐用强度：DC100V（AC750V）1min无击穿和飞弧2、额定电流：1.5Amp3、绝缘电阻：≥200MΩ4、接触电阻：≤1MΩ5、连续电抗：20MΩ6、工作温度：-15℃~70℃物理特性：1、传输宽度大于16MHz2、IDC端子卡接22~16AWG导体3、IDC打线柱耐用性大于250次端接4、插头与插座拔次数大于1500次订货编码：110机架式配线架产品特性：1、性能优于ISO 11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准2、前端平坦，凹型接线夹子及内置线对分离3、较大的正面标识空间，方便端口标识，配有可拆式标示牌，便于管理4、采用优质阻燃聚碳酸脂材料，阻燃性能达到UL94V-0级别5、IDC打线柱夹子为磷青铜材料6、带有固定脚的支架可直接安装在墙上（NORPS110W-100 NORPS110W-50）7、不带固定脚的支架可安装在限制深度的框架或墙上（NORPS110B-100 NORPS110B-50）8、支持主流端接方式，可用110工具进行线缆端接，保证了连接方式的通用性和连接的可靠性9、110连接端子有4对和5对两种规格可选择，标准配置为20个4对连接端子和4个5对10、通过第三方权威机构认证，获得UL认证电气性能：1、耐压强度： DC1000V(AC750V)1min 无击穿和飞弧2、绝缘电阻: ≥1000MΩ3、接触电阻:≤2.5MΩ4、连续电抗： 20MΩ5、工作温度： -25℃—70℃物理特性：1、传输带宽大于250MHz2、IDC端子卡接22-26AWG导体3、IDC打线柱耐用性大于250次端接。

110配线架的工作原理-概述说明以及解释1.引言1.1 概述概述部分是对整篇文章的总体介绍，包括引入110配线架的背景和其在通信领域中的重要性。

下面是针对概述部分的内容编写建议：110配线架是一种用于通信系统中的关键设备，具有连接和管理电缆的功能。

它通过提供一个结构良好的框架，可以快速、方便地安装和维护通信设备，有效地传输和分配信号。

在现代社会中，通信技术的快速发展对于人们的生活和工作产生了深远的影响。

作为通信系统的核心组成部分，110配线架在实现信号传输和连接管理方面发挥着至关重要的作用。

110配线架由一系列连接模块和插座组成，可以将电缆连接到指定的电路和设备。

它通过提供高效可靠的连接方式，确保信号的稳定传输，并提供灵活的管理和维护功能。

110配线架的工作原理基于其独特的设计和结构。

通过使用专门设计的插座和连接模块，用户可以将电缆连接到相应的插头上，从而实现信号的传输和分配。

除此之外，110配线架还支持不同类型的电缆连接，例如电话线、网络线和电源线等。

它的通用性和灵活性使得它成为各种通信系统中不可或缺的组成部分。

总而言之，110配线架在建立和管理通信系统中扮演着重要的角色。

它通过提供高效、可靠的信号传输和连接管理，为通信技术的发展做出了巨大的贡献。

本文将深入探讨110配线架的基本构成和工作原理，进一步展示其在通信领域中的重要性和未来发展的前景。

1.2 文章结构本文主要围绕110配线架的工作原理展开讨论。

文章共包含三个部分，分别是引言、正文和结论。

引言部分首先对整篇文章进行概述，简要介绍110配线架的重要性和作用。

接着，阐述文章的结构安排，明确介绍各个部分的内容和目的。

最后，明确本文的目的，即通过深入解析110配线架的工作原理，使读者对其有更全面的了解。

正文部分分为2个小节，主要介绍110配线架的基本构成和工作原理。

首先，将详细介绍110配线架的基本构成，包括其组成部分以及各个部分的功能和作用。

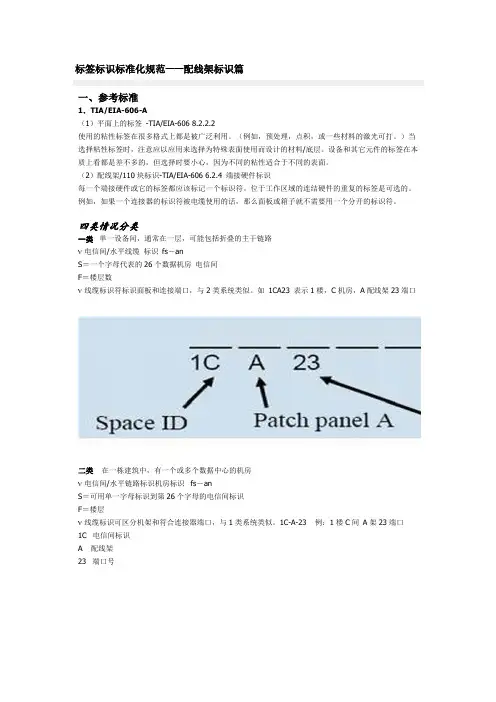

标签标识标准化规范——配线架标识篇一、参考标准1．TIA/EIA-606-A（1）平面上的标签-TIA/EIA-606 8.2.2.2使用的粘性标签在很多格式上都是被广泛利用。

（例如，预处理，点积，或一些材料的激光可打。

）当选择粘性标签时，注意应以应用来选择为特殊表面使用而设计的材料/底层。

设备和其它元件的标签在本质上看都是差不多的，但选择时要小心，因为不同的粘性适合于不同的表面。

（2）配线架/110块标识-TIA/EIA-606 6.2.4 端接硬件标识每一个端接硬件或它的标签都应该标记一个标识符。

位于工作区域的连结硬件的重复的标签是可选的。

例如，如果一个连接器的标识符被电缆使用的话，那么面板或箱子就不需要用一个分开的标识符。

四类情况分类一类单一设备间，通常在一层，可能包括折叠的主干链路ν电信间/水平线缆标识fs－anS＝一个字母代表的26个数据机房电信间F＝楼层数ν线缆标识符标识面板和连接端口，与2类系统类似。

如1CA23 表示1楼，C机房，A配线架23端口二类在一栋建筑中，有一个或多个数据中心的机房ν电信间/水平链路标识机房标识fs－anS＝可用单一字母标识到第26个字母的电信间标识F＝楼层ν线缆标识可区分机架和符合连接器端口，与1类系统类似。

1C-A-23 例：1楼C间A架23端口1C 电信间标识A 配线架23 端口号三和四类通常为拥有多楼层、每层多个房间的多栋建筑的结构每一个配线架由1-2个字符标识，从上至下顺序如A/B/C…Z或1/2/3等。

不包括字母I/O/Q。

确定配线架位置时不包括水平链路配线架。

ν标识内容无阴影，字体居上，标签颜色应与面板表面颜色形成反差。

ν Fs.x1y1-a1pν例：1A.AJ05-B121A-数据中心；AJ-X轴；05-Y轴；Ｂ-配线架；12-端口位置1层A电信间AJ05配线架B层12端口2.数据中心布线系统设计与施工技术白皮书--4.7.4.2配线架的编号方法应当包括机架和机柜的编号和该配线架在机架和机柜中的位置来标示。

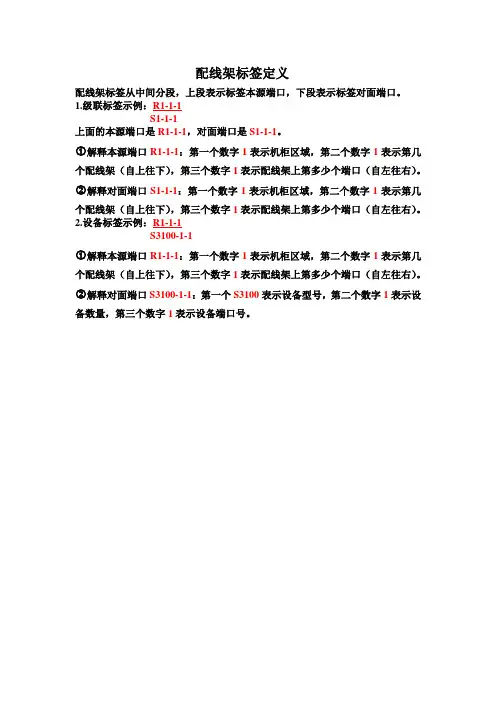

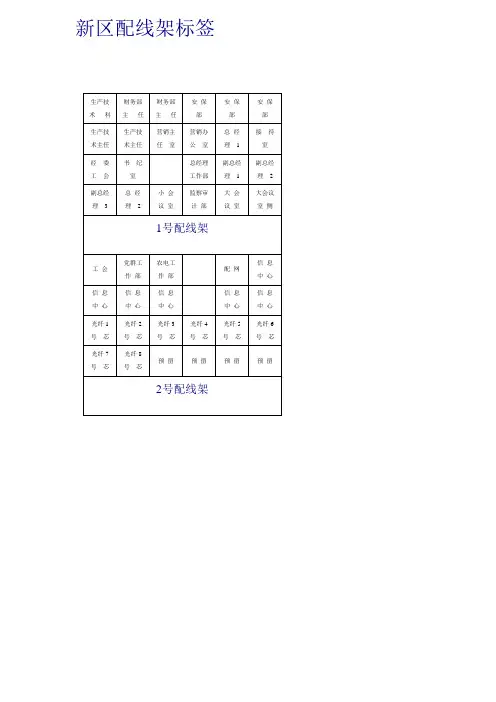

配线架标签定义
配线架标签从中间分段，上段表示标签本源端口，下段表示标签对面端口。

1.级联标签示例：R1-1-1
S1-1-1
上面的本源端口是R1-1-1，对面端口是S1-1-1。

①解释本源端口R1-1-1：第一个数字1表示机柜区域，第二个数字1表示第几个配线架（自上往下），第三个数字1表示配线架上第多少个端口（自左往右）。

②解释对面端口S1-1-1：第一个数字1表示机柜区域，第二个数字1表示第几
个配线架（自上往下），第三个数字1表示配线架上第多少个端口（自左往右）。

2.设备标签示例：R1-1-1
S3100-1-1
①解释本源端口R1-1-1：第一个数字1表示机柜区域，第二个数字1表示第几个配线架（自上往下），第三个数字1表示配线架上第多少个端口（自左往右）。

②解释对面端口S3100-1-1：第一个S3100表示设备型号，第二个数字1表示设备数量，第三个数字1表示设备端口号。

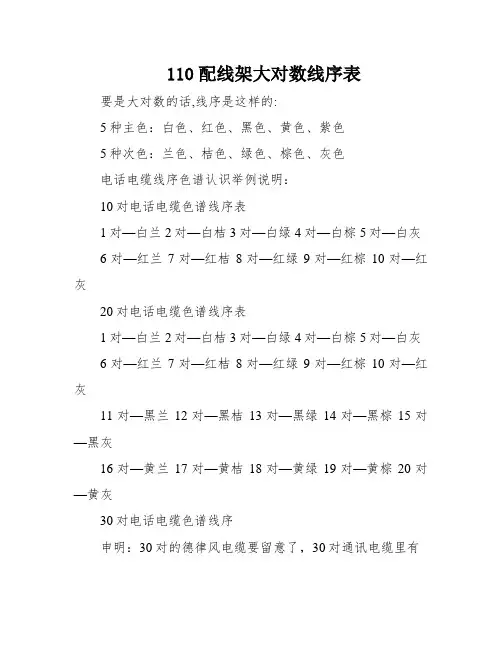

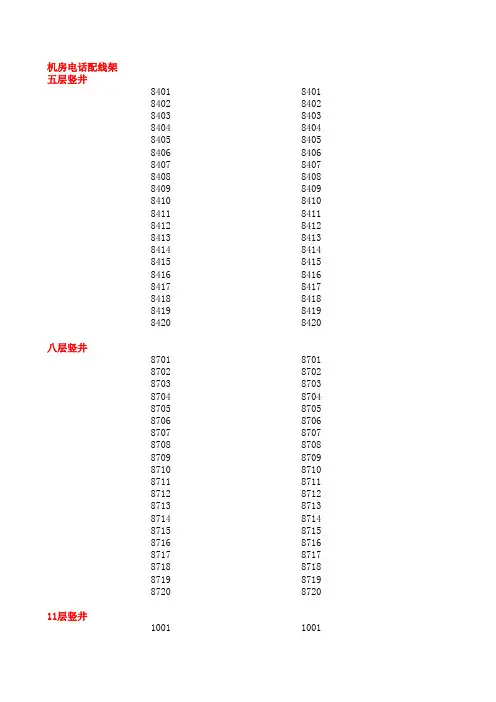

110配线架大对数线序表要是大对数的话,线序是这样的:5种主色：白色、红色、黑色、黄色、紫色5种次色：兰色、桔色、绿色、棕色、灰色电话电缆线序色谱认识举例说明：10对电话电缆色谱线序表1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰20对电话电缆色谱线序表1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰30对电话电缆色谱线序申明：30对的德律风电缆要留意了，30对通讯电缆里有2种白色的主色，大于25对了就一定要看标识线了！！有一小把是用“白兰"标识线缠着的，另有5对线用“白桔"标识缠着！(注意：这25对用“白兰"色环标识线缠着)1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰(注意：这5对有"白桔"标识缠着)21对—白兰22对—白桔23对—白绿24对—白棕25对—白灰50对德律风电缆色谱线序：说明：50对的通电缆要注意了，50对通电缆里有2种标识线，前25对是用“白兰"标识线缠着的！！后25对是用“白桔"标识线缠着的！！(注意：这25对用“白兰"标识线缠着)1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰(用“白桔"标识线缠着)26对—白兰27对—白桔28对—白绿29对—白棕30对—白灰31对—红兰32对—红桔33对—红绿34对—红棕35对—红灰36对—黑兰37对—黑桔38对—黑绿39对—黑棕40对—黑灰41对—黄兰42对—黄桔43对—黄绿44对—黄棕45对—黄灰46对—紫兰47对—紫桔48对—紫绿49对—紫棕50对—紫灰100对德律风电缆色谱线序表申明：100对的德律风电缆里有4种标识线，第一的25对是用“白兰"标识线缠着的！！第二的25对是用“白桔"标识线缠着的！第三的25对是用“白绿"标识线缠着的！第四的25对是用“白棕"标识线缠着的！(注意：用“白兰"标识线缠着)1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰(注意：用“白桔"标识线缠着)26对—白兰27对—白桔28对—白绿29对—白棕30对—白灰31对—红兰32对—红桔33对—红绿34对—红棕35对—红灰36对—黑兰37对—黑桔38对—黑绿39对—黑棕40对—黑灰41对—黄兰42对—黄桔43对—黄绿44对—黄棕45对—黄灰46对—紫兰47对—紫桔48对—紫绿49对—紫棕50对—紫灰(留意：用“白绿"标识线缠着)51对—白兰52对—白桔53对—白绿54对—白棕55对—白灰56对—红兰57对—红桔58对—红绿59对—红棕60对—红灰61对—黑兰62对—黑桔63对—黑绿64对—黑棕65对—黑灰66对—黄兰67对—黄桔68对—黄绿69对—黄棕70对—黄灰71对—紫兰72对—紫桔73对—紫绿74对—紫棕75对—紫灰(留意：用“白棕"标识线缠着)76对—白兰77对—白桔78对—白绿79对—白棕80对—白灰81对—红兰82对—红桔83对—红绿84对—红棕85对—红灰86对—黑兰87对—黑桔88对—黑绿89对—黑棕90对—黑灰91对—黄兰92对—黄桔93对—黄绿94对—黄棕95对—黄灰96对—紫兰97对—紫桔98对—紫绿99对—紫棕100对—紫灰200对电话电缆色谱线序表(大对数电缆)说明：100对的电话电缆里有4种标识线，第一的25对是用“白兰"标识线缠着的！！第二的25对是用“白桔"标识线缠着的！第三的25对是用“白绿"标识线缠着的！第四的25对是用“白棕"标识线缠着的！第五的25对是用“白灰"标识线缠着的！第六的25对是用“红兰"标识线缠着的！第七的25对是用“红桔"标识线缠着的！第八的25对是用“红绿"标识线缠着的！。
