110配线架详解(一)

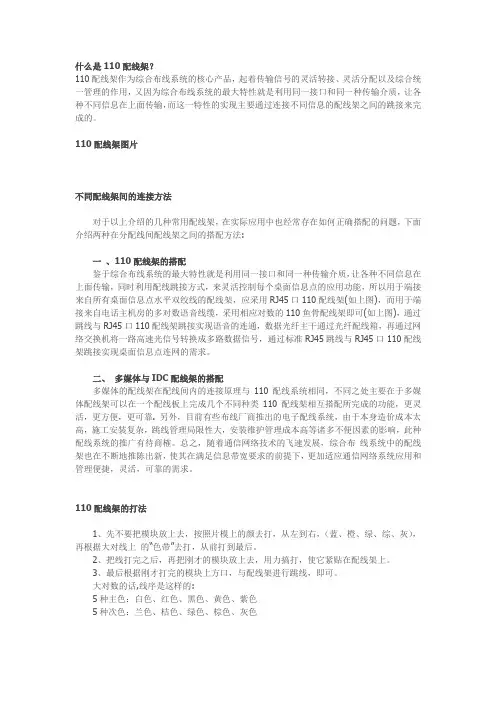

什么是110配线架？110配线架作为综合布线系统的核心产品，起着传输信号的灵活转接、灵活分配以及综合统一管理的作用，又因为综合布线系统的最大特性就是利用同一接口和同一种传输介质，让各种不同信息在上面传输，而这一特性的实现主要通过连接不同信息的配线架之间的跳接来完成的。

110配线架图片不同配线架间的连接方法对于以上介绍的几种常用配线架，在实际应用中也经常存在如何正确搭配的问题，下面介绍两种在分配线间配线架之间的搭配方法:一、110配线架的搭配鉴于综合布线系统的最大特性就是利用同一接口和同一种传输介质，让各种不同信息在上面传输，同时利用配线跳接方式，来灵活控制每个桌面信息点的应用功能，所以用于端接来自所有桌面信息点水平双绞线的配线架，应采用RJ45口110配线架(如上图)，而用于端接来自电话主机房的多对数语音线缆，采用相应对数的110鱼骨配线架即可(如上图)，通过跳线与RJ45口110配线架跳接实现语音的连通，数据光纤主干通过光纤配线箱，再通过网络交换机将一路高速光信号转换成多路数据信号，通过标准RJ45跳线与RJ45口110配线架跳接实现桌面信息点连网的需求。

二、多媒体与IDC配线架的搭配多媒体的配线架在配线间内的连接原理与110配线系统相同，不同之处主要在于多媒体配线架可以在一个配线板上完成几个不同种类110配线架相互搭配所完成的功能，更灵活，更方便，更可靠. 另外，目前有些布线厂商推出的电子配线系统，由于本身造价成本太高，施工安装复杂，跳线管理局限性大，安装维护管理成本高等诸多不便因素的影响，此种配线系统的推广有待商榷。

总之，随着通信网络技术的飞速发展，综合布线系统中的配线架也在不断地推陈出新，使其在满足信息带宽要求的前提下，更加适应通信网络系统应用和管理便捷，灵活，可靠的需求。

110配线架的打法1、先不要把模块放上去，按照片模上的颜去打，从左到右，（蓝、橙、绿、综、灰），再根据大对线上的“色带”去打，从前打到最后。

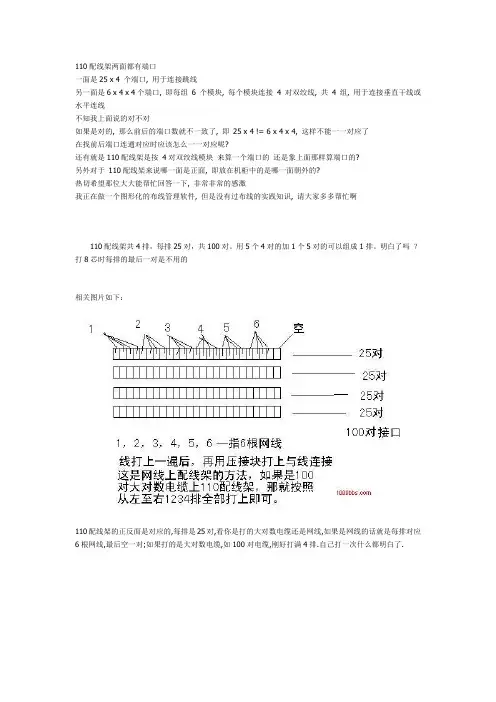

110配线架两面都有端口
一面是25 x 4 个端口, 用于连接跳线
另一面是6 x 4 x 4个端口, 即每组6 个模块, 每个模块连接 4 对双绞线, 共 4 组, 用于连接垂直干线或水平连线
不知我上面说的对不对
如果是对的, 那么前后的端口数就不一致了, 即25 x 4 != 6 x 4 x 4, 这样不能一一对应了
在找前后端口连通对应时应该怎么一一对应呢?
还有就是110配线架是按4对双绞线模块来算一个端口的还是象上面那样算端口的?
另外对于110配线架来说哪一面是正面, 即放在机柜中的是哪一面朝外的?
热切希望那位大大能帮忙回答一下, 非常非常的感激
我正在做一个图形化的布线管理软件, 但是没有过布线的实践知识, 请大家多多帮忙啊
110配线架共4排，每排25对，共100对。

用5个4对的加1个5对的可以组成1排。

明白了吗？打8芯时每排的最后一对是不用的
相关图片如下：
110配线架的正反面是对应的,每排是25对,看你是打的大对数电缆还是网线,如果是网线的话就是每排对应6根网线,最后空一对;如果打的是大对数电缆,如100对电缆,刚好打满4排.自己打一次什么都明白了.。

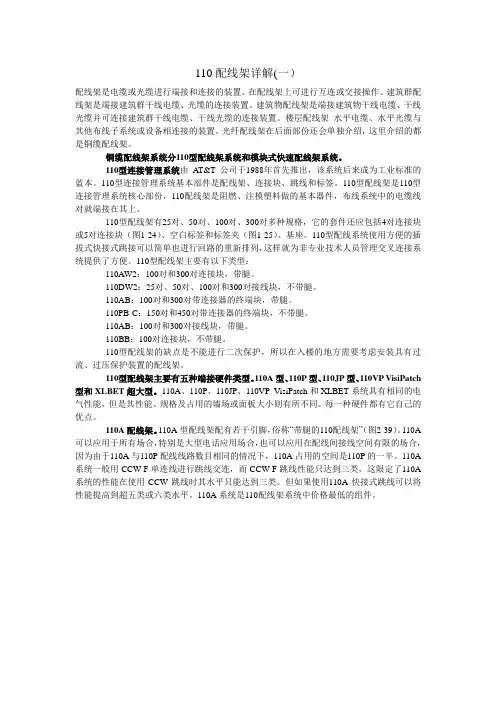

110配线架详解(一）配线架是电缆或光缆进行端接和连接的装置。

在配线架上可进行互连或交接操作。

建筑群配线架是端接建筑群干线电缆、光缆的连接装置。

建筑物配线架是端接建筑物干线电缆、干线光缆并可连接建筑群干线电缆、干线光缆的连接装置。

楼层配线架水平电缆、水平光缆与其他布线子系统或设备相连接的装置。

光纤配线架在后面部份还会单独介绍，这里介绍的都是铜缆配线架。

铜缆配线架系统分110型配线架系统和模块式快速配线架系统。

110型连接管理系统由AT&T公司于1988年首先推出，该系统后来成为工业标准的蓝本。

110型连接管理系统基本部件是配线架、连接块、跳线和标签。

110型配线架是110型连接管理系统核心部份，110配线架是阻燃、注模塑料做的基本器件，布线系统中的电缆线对就端接在其上。

110型配线架有25对、50对、100对、300对多种规格，它的套件还应包括4对连接块或5对连接块（图1-24）、空白标签和标签夹（图1-25）、基座。

110型配线系统使用方便的插拔式快接式跳接可以简单也进行回路的重新排列，这样就为非专业技术人员管理交叉连接系统提供了方便。

110型配线架主要有以下类型：110AW2：100对和300对连接块，带腿。

110DW2：25对、50对、100对和300对接线块，不带腿。

110AB：100对和300对带连接器的终端块，带腿。

110PB-C：150对和450对带连接器的终端块，不带腿。

110AB：100对和300对接线块，带腿。

110BB：100对连接块，不带腿。

110型配线架的缺点是不能进行二次保护，所以在入楼的地方需要考虑安装具有过流、过压保护装置的配线架。

110型配线架主要有五种端接硬件类型。

110A型、110P型、110JP型、110VP VisiPatch 型和XLBET超大型。

110A、110P、110JP、110VP VisiPatch和XLBET系统具有相同的电气性能，但是其性能、规格及占用的墙场或面板大小则有所不同。

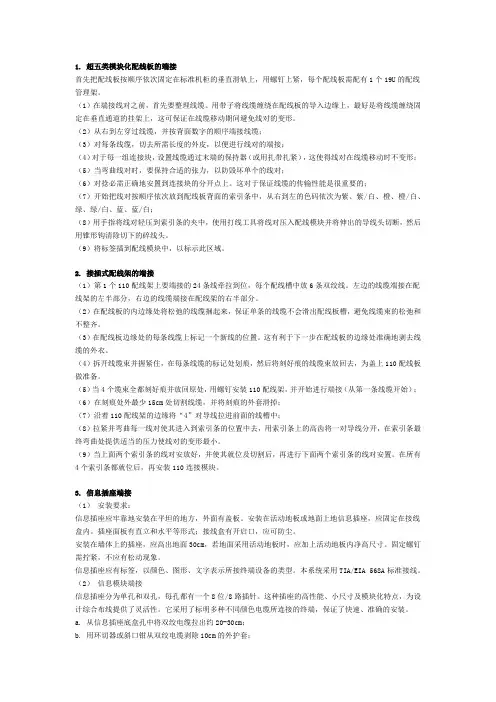

1. 超五类模块化配线板的端接首先把配线板按顺序依次固定在标准机柜的垂直滑轨上，用螺钉上紧，每个配线板需配有1个19U的配线管理架。

（1）在端接线对之前，首先要整理线缆。

用带子将线缆缠绕在配线板的导入边缘上，最好是将线缆缠绕固定在垂直通道的挂架上，这可保证在线缆移动期间避免线对的变形。

（2）从右到左穿过线缆，并按背面数字的顺序端接线缆；（3）对每条线缆，切去所需长度的外皮，以便进行线对的端接；（4）对于每一组连接块，设置线缆通过末端的保持器（或用扎带扎紧），这使得线对在线缆移动时不变形；（5）当弯曲线对时，要保持合适的张力，以防毁坏单个的线对；（6）对捻必需正确地安置到连接块的分开点上。

这对于保证线缆的传输性能是很重要的；（7）开始把线对按顺序依次放到配线板背面的索引条中，从右到左的色码依次为紫、紫/白、橙、橙/白、绿、绿/白、蓝、蓝/白；（8）用手指将线对轻压到索引条的夹中，使用打线工具将线对压入配线模块并将伸出的导线头切断，然后用锥形钩清除切下的碎线头。

（9）将标签插到配线模块中，以标示此区域。

2. 接插式配线架的端接（1）第1个110配线架上要端接的24条线牵拉到位，每个配线槽中放6条双绞线。

左边的线缆端接在配线架的左半部分，右边的线缆端接在配线架的右半部分。

（2）在配线板的内边缘处将松弛的线缆捆起来，保证单条的线缆不会滑出配线板槽，避免线缆束的松弛和不整齐。

（3）在配线板边缘处的每条线缆上标记一个新线的位置。

这有利于下一步在配线板的边缘处准确地剥去线缆的外衣。

（4）拆开线缆束并握紧住，在每条线缆的标记处划痕，然后将刻好痕的线缆束放回去，为盖上110配线板做准备。

（5）当4个缆束全都刻好痕并放回原处，用螺钉安装110配线架，并开始进行端接（从第一条线缆开始）；（6）在刻痕处外最少15cm处切割线缆，并将刻痕的外套滑掉；（7）沿着110配线架的边缘将“4”对导线拉进前面的线槽中；（8）拉紧并弯曲每一线对使其进入到索引条的位置中去，用索引条上的高齿将一对导线分开，在索引条最终弯曲处提供适当的压力使线对的变形最小。

产品特性：1、满足或优于语音传输标准2、IDC打线柱夹子与8芯针方向为90度3、带后置式理线架，便于线缆的安装和维护，以及增加线缆的曲率半径4、较大的正面标识空间，方便端口标识，便于端口管理5、磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及适用寿命6、8芯针触点均适用在100微英寸金属导针的镍层上敷有25微英寸的镀金层材料，具有高抗氧化的特性7、采用优质阻燃聚碳酸酯材料，阻燃性能达到UL94V-0级别8、配线架为整体式设计，钢架结构，保证机械性能9、支持主流端接方式，可用110或科龙工具进行线缆端接，保证了连接方式的通用性和连接的可靠性10、获得UL认证电气性能：1、耐用强度：DC100V（AC750V）1min无击穿和飞弧2、额定电流：1.5Amp3、绝缘电阻：≥200MΩ4、接触电阻：≤1MΩ5、连续电抗：20MΩ6、工作温度：-15℃~70℃物理特性：1、传输宽度大于16MHz2、IDC端子卡接22~16AWG导体3、IDC打线柱耐用性大于250次端接4、插头与插座拔次数大于1500次订货编码：110机架式配线架产品特性：1、性能优于ISO 11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准2、前端平坦，凹型接线夹子及内置线对分离3、较大的正面标识空间，方便端口标识，配有可拆式标示牌，便于管理4、采用优质阻燃聚碳酸脂材料，阻燃性能达到UL94V-0级别5、IDC打线柱夹子为磷青铜材料6、带有固定脚的支架可直接安装在墙上（NORPS110W-100 NORPS110W-50）7、不带固定脚的支架可安装在限制深度的框架或墙上（NORPS110B-100 NORPS110B-50）8、支持主流端接方式，可用110工具进行线缆端接，保证了连接方式的通用性和连接的可靠性9、110连接端子有4对和5对两种规格可选择，标准配置为20个4对连接端子和4个5对10、通过第三方权威机构认证，获得UL认证电气性能：1、耐压强度： DC1000V(AC750V)1min 无击穿和飞弧2、绝缘电阻: ≥1000MΩ3、接触电阻:≤2.5MΩ4、连续电抗： 20MΩ5、工作温度： -25℃—70℃物理特性：1、传输带宽大于250MHz2、IDC端子卡接22-26AWG导体3、IDC打线柱耐用性大于250次端接。

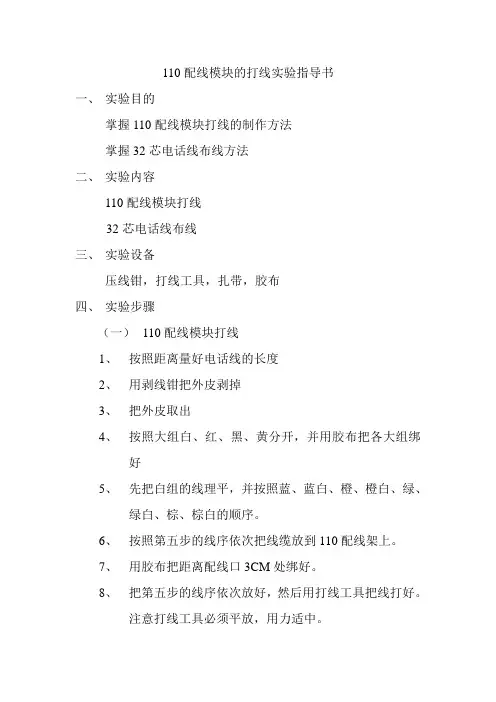

110配线模块的打线实验指导书一、实验目的掌握110配线模块打线的制作方法掌握32芯电话线布线方法二、实验内容110配线模块打线32芯电话线布线三、实验设备压线钳，打线工具，扎带，胶布四、实验步骤（一）110配线模块打线1、按照距离量好电话线的长度2、用剥线钳把外皮剥掉3、把外皮取出4、按照大组白、红、黑、黄分开，并用胶布把各大组绑好5、先把白组的线理平，并按照蓝、蓝白、橙、橙白、绿、绿白、棕、棕白的顺序。

6、按照第五步的线序依次把线缆放到110配线架上。

7、用胶布把距离配线口3CM处绑好。

8、把第五步的线序依次放好，然后用打线工具把线打好。

注意打线工具必须平放，用力适中。

9、检查好线序以及完成情况。

10、完成（二）电话线布线1、电话线布线按照横平竖直的方法置放于线槽上2、线缆放在线槽的一端，并理好线，不能交叉3、用扎带把线缆固定好，水平每隔大约20CM放一条扎带，垂直大概10CM放一条扎带。

4、线缆放进机架时必须按照线槽的方向走向。

左右分开放进机架。

5、注意扎带要整齐美观，扎带头要在一条直线上6、扎带多余部分的裁剪一定要圆滑，不得有刺。

7、完成五、实验结论110配线模块的打线实验指导书一、实验目的掌握110配线模块打线的制作方法掌握32芯电话线布线方法二、实验内容110配线模块打线32芯电话线布线三、实验设备压线钳，打线工具，扎带，胶布四、实验步骤（一）110配线模块打线1、按照距离量好电话线的长度2、用剥线钳把外皮剥掉3、把外皮取出4、按照大组白、红、黑、黄分开，并用胶布把各大组绑好5、先把白组的线理平，并按照蓝、蓝白、橙、橙白、绿、绿白、棕、棕白的顺序。

6、按照第五步的线序依次把线缆放到110配线架上。

7、用胶布把距离配线口3CM处绑好。

8、把第五步的线序依次放好，然后用打线工具把线打好。

注意打线工具必须平放，用力适中。

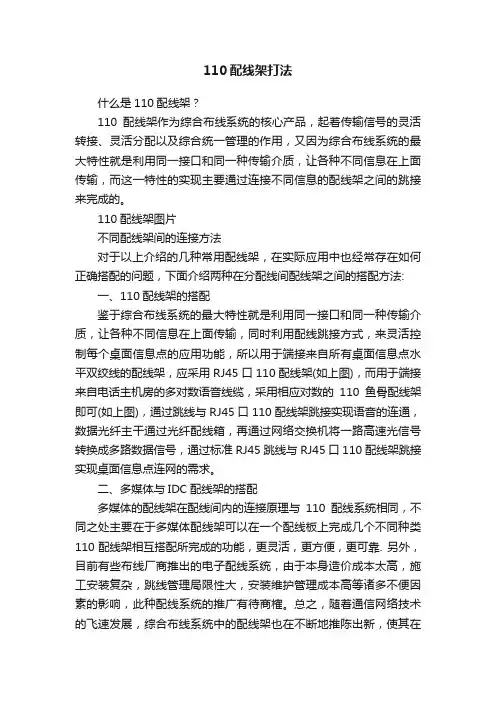

110配线架打法什么是110配线架？110配线架作为综合布线系统的核心产品，起着传输信号的灵活转接、灵活分配以及综合统一管理的作用，又因为综合布线系统的最大特性就是利用同一接口和同一种传输介质，让各种不同信息在上面传输，而这一特性的实现主要通过连接不同信息的配线架之间的跳接来完成的。

110配线架图片不同配线架间的连接方法对于以上介绍的几种常用配线架，在实际应用中也经常存在如何正确搭配的问题，下面介绍两种在分配线间配线架之间的搭配方法:一、110配线架的搭配鉴于综合布线系统的最大特性就是利用同一接口和同一种传输介质，让各种不同信息在上面传输，同时利用配线跳接方式，来灵活控制每个桌面信息点的应用功能，所以用于端接来自所有桌面信息点水平双绞线的配线架，应采用RJ45口110配线架(如上图)，而用于端接来自电话主机房的多对数语音线缆，采用相应对数的110鱼骨配线架即可(如上图)，通过跳线与RJ45口110配线架跳接实现语音的连通，数据光纤主干通过光纤配线箱，再通过网络交换机将一路高速光信号转换成多路数据信号，通过标准RJ45跳线与RJ45口110配线架跳接实现桌面信息点连网的需求。

二、多媒体与IDC配线架的搭配多媒体的配线架在配线间内的连接原理与110配线系统相同，不同之处主要在于多媒体配线架可以在一个配线板上完成几个不同种类110配线架相互搭配所完成的功能，更灵活，更方便，更可靠. 另外，目前有些布线厂商推出的电子配线系统，由于本身造价成本太高，施工安装复杂，跳线管理局限性大，安装维护管理成本高等诸多不便因素的影响，此种配线系统的推广有待商榷。

总之，随着通信网络技术的飞速发展，综合布线系统中的配线架也在不断地推陈出新，使其在满足信息带宽要求的前提下，更加适应通信网络系统应用和管理便捷，灵活，可靠的需求。

110配线架的打法1、先不要把模块放上去，按照片模上的颜去打，从左到右，（蓝、橙、绿、综、灰），再根据大对线上的“色带”去打，从前打到最后。

产品特性：1、满足或优于语音传输标准2、IDC打线柱夹子与8芯针方向为90度3、带后置式理线架，便于线缆的安装和维护，以及增加线缆的曲率半径4、较大的正面标识空间，方便端口标识，便于端口管理5、磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及适用寿命6、8芯针触点均适用在100微英寸金属导针的镍层上敷有25微英寸的镀金层材料，具有高抗氧化的特性7、采用优质阻燃聚碳酸酯材料，阻燃性能达到UL94V-0级别8、配线架为整体式设计，钢架结构，保证机械性能9、支持主流端接方式，可用110或科龙工具进行线缆端接，保证了连接方式的通用性和连接的可靠性10、获得UL认证电气性能：1、耐用强度：DC100V（AC750V）1min无击穿和飞弧2、额定电流：1.5Amp3、绝缘电阻：≥200MΩ4、接触电阻：≤1MΩ5、连续电抗：20MΩ6、工作温度：-15℃~70℃物理特性：1、传输宽度大于16MHz2、IDC端子卡接22~16AWG导体3、IDC打线柱耐用性大于250次端接4、插头与插座拔次数大于1500次订货编码：110机架式配线架产品特性：1、性能优于ISO 11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准2、前端平坦，凹型接线夹子及内置线对分离3、较大的正面标识空间，方便端口标识，配有可拆式标示牌，便于管理4、采用优质阻燃聚碳酸脂材料，阻燃性能达到UL94V-0级别5、IDC打线柱夹子为磷青铜材料6、带有固定脚的支架可直接安装在墙上（NORPS110W-100 NORPS110W-50）7、不带固定脚的支架可安装在限制深度的框架或墙上（NORPS110B-100 NORPS110B-50）8、支持主流端接方式，可用110工具进行线缆端接，保证了连接方式的通用性和连接的可靠性9、110连接端子有4对和5对两种规格可选择，标准配置为20个4对连接端子和4个5对10、通过第三方权威机构认证，获得UL认证电气性能：1、耐压强度： DC1000V(AC750V)1min 无击穿和飞弧2、绝缘电阻: ≥1000MΩ3、接触电阻:≤2.5MΩ4、连续电抗： 20MΩ5、工作温度： -25℃—70℃物理特性：1、传输带宽大于250MHz2、IDC端子卡接22-26AWG导体3、IDC打线柱耐用性大于250次端接。

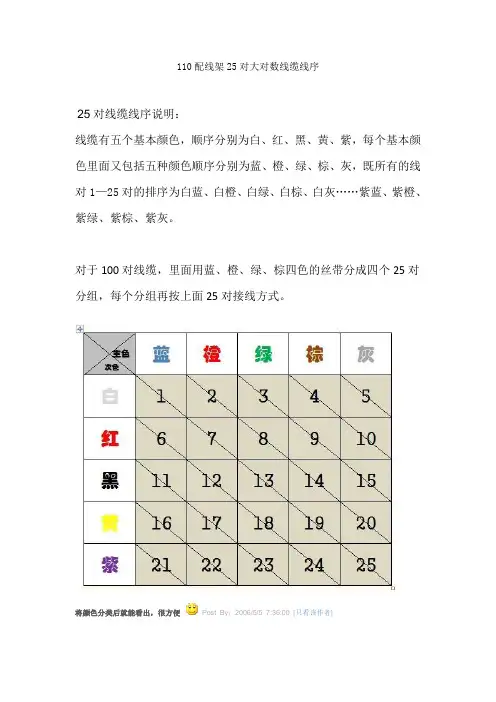

110配线架25对大对数线缆线序
25对线缆线序说明：
线缆有五个基本颜色，顺序分别为白、红、黑、黄、紫，每个基本颜色里面又包括五种颜色顺序分别为蓝、橙、绿、棕、灰，既所有的线对1—25对的排序为白蓝、白橙、白绿、白棕、白灰……紫蓝、紫橙、紫绿、紫棕、紫灰。

对于100对线缆，里面用蓝、橙、绿、棕四色的丝带分成四个25对分组，每个分组再按上面25对接线方式。

将颜色分类后就能看出，很方便Post By：2006/5/5 7:36:00 [只看该作者]
首先将颜色分类：
线对色：橙、绿、蓝、棕、灰
线组色：白、红、黑
这样所有含有白色线对的为一组：白——橙、白——绿、白——蓝、白——棕、白——灰这样所有含有红色线对的为第二组：红——橙、红——绿、红——蓝、红——棕、红——灰这样所有含有黑色线对的为第三组：黑——橙、黑——蓝
注意：你这是电信上的电话电缆，外皮要剥掉半米以上才能看出线对，小心不要将线对弄散了！。

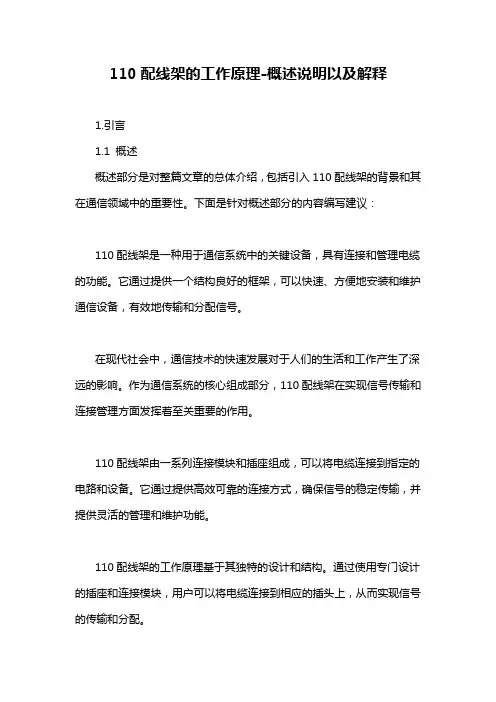

110配线架的工作原理-概述说明以及解释1.引言1.1 概述概述部分是对整篇文章的总体介绍，包括引入110配线架的背景和其在通信领域中的重要性。

下面是针对概述部分的内容编写建议：110配线架是一种用于通信系统中的关键设备，具有连接和管理电缆的功能。

它通过提供一个结构良好的框架，可以快速、方便地安装和维护通信设备，有效地传输和分配信号。

在现代社会中，通信技术的快速发展对于人们的生活和工作产生了深远的影响。

作为通信系统的核心组成部分，110配线架在实现信号传输和连接管理方面发挥着至关重要的作用。

110配线架由一系列连接模块和插座组成，可以将电缆连接到指定的电路和设备。

它通过提供高效可靠的连接方式，确保信号的稳定传输，并提供灵活的管理和维护功能。

110配线架的工作原理基于其独特的设计和结构。

通过使用专门设计的插座和连接模块，用户可以将电缆连接到相应的插头上，从而实现信号的传输和分配。

除此之外，110配线架还支持不同类型的电缆连接，例如电话线、网络线和电源线等。

它的通用性和灵活性使得它成为各种通信系统中不可或缺的组成部分。

总而言之，110配线架在建立和管理通信系统中扮演着重要的角色。

它通过提供高效、可靠的信号传输和连接管理，为通信技术的发展做出了巨大的贡献。

本文将深入探讨110配线架的基本构成和工作原理，进一步展示其在通信领域中的重要性和未来发展的前景。

1.2 文章结构本文主要围绕110配线架的工作原理展开讨论。

文章共包含三个部分，分别是引言、正文和结论。

引言部分首先对整篇文章进行概述，简要介绍110配线架的重要性和作用。

接着，阐述文章的结构安排，明确介绍各个部分的内容和目的。

最后，明确本文的目的，即通过深入解析110配线架的工作原理，使读者对其有更全面的了解。

正文部分分为2个小节，主要介绍110配线架的基本构成和工作原理。

首先，将详细介绍110配线架的基本构成，包括其组成部分以及各个部分的功能和作用。

大对数电话线缆的线序5种主色：白色、红色、黑色、黄色、紫色5种次色：兰色、桔色、绿色、棕色、灰色电话电缆线序色谱认识举例说明：10对电话电缆色谱线序表1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰20对电话电缆色谱线序表1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰30对电话电缆色谱线序说明：30对的电话电缆要注意了，30对通信电缆里有2种白色的主色，大于25对了就一定要看标识线了！！有一小把是用“白兰"标识线缠着的，另有5对线用“白桔"标识缠着！(注意：这25对用“白兰"色环标识线缠着)1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰21对—紫兰 22对—紫桔 23对—紫绿 24对—紫棕 25对—紫灰(注意：这5对有"白桔"标识缠着)21对—白兰 22对—白桔 23对—白绿 24对—白棕 25对—白灰50对电话电缆色谱线序：说明：50对的通信电缆要注意了，50对通信电缆里有2种标识线，前25对是用“白兰"标识线缠着的！！后25对是用“白桔"标识线缠着的！！(注意：这25对用“白兰"标识线缠着)1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰21对—紫兰 22对—紫桔 23对—紫绿 24对—紫棕 25对—紫灰(用“白桔"标识线缠着)26对—白兰 27对—白桔 28对—白绿 29对—白棕 30对—白灰31对—红兰 32对—红桔 33对—红绿 34对—红棕 35对—红灰36对—黑兰 37对—黑桔 38对—黑绿 39对—黑棕 40对—黑灰41对—黄兰 42对—黄桔 43对—黄绿 44对—黄棕 45对—黄灰46对—紫兰 47对—紫桔 48对—紫绿 49对—紫棕 50对—紫灰100对电话电缆色谱线序表说明：100对的电话电缆里有4种标识线，第一的25对是用“白兰"标识线缠着的！！第二的25对是用“白桔"标识线缠着的！第三的25对是用“白绿"标识线缠着的！第四的25对是用“白棕"标识线缠着的！(注意：用“白兰"标识线缠着)1对—白兰 2对—白桔 3对—白绿 4对—白棕 5对—白灰6对—红兰 7对—红桔 8对—红绿 9对—红棕 10对—红灰11对—黑兰 12对—黑桔 13对—黑绿 14对—黑棕 15对—黑灰16对—黄兰 17对—黄桔 18对—黄绿 19对—黄棕 20对—黄灰21对—紫兰 22对—紫桔 23对—紫绿 24对—紫棕 25对—紫灰(注意：用“白桔"标识线缠着)26对—白兰 27对—白桔 28对—白绿 29对—白棕 30对—白灰31对—红兰 32对—红桔 33对—红绿 34对—红棕 35对—红灰36对—黑兰 37对—黑桔 38对—黑绿 39对—黑棕 40对—黑灰41对—黄兰 42对—黄桔 43对—黄绿 44对—黄棕 45对—黄灰46对—紫兰 47对—紫桔 48对—紫绿 49对—紫棕 50对—紫灰(注意：用“白绿"标识线缠着)51对—白兰 52对—白桔 53对—白绿 54对—白棕 55对—白灰56对—红兰 57对—红桔 58对—红绿 59对—红棕 60对—红灰61对—黑兰 62对—黑桔 63对—黑绿 64对—黑棕 65对—黑灰66对—黄兰 67对—黄桔 68对—黄绿 69对—黄棕 70对—黄灰71对—紫兰 72对—紫桔 73对—紫绿 74对—紫棕 75对—紫灰(注意：用“白棕"标识线缠着)76对—白兰 77对—白桔 78对—白绿 79对—白棕 80对—白灰81对—红兰 82对—红桔 83对—红绿 84对—红棕 85对—红灰86对—黑兰 87对—黑桔 88对—黑绿 89对—黑棕 90对—黑灰91对—黄兰 92对—黄桔 93对—黄绿 94对—黄棕 95对—黄灰96对—紫兰 97对—紫桔 98对—紫绿 99对—紫棕 100对—紫灰200对电话电缆色谱线序表(大对数电缆)说明：100对的电话电缆里有4种标识线，第一的25对是用“白兰"标识线缠着的！！第二的25对是用“白桔"标识线缠着的！第三的25对是用“白绿"标识线缠着的！第四的25对是用“白棕"标识线缠着的！第五的25对是用“白灰"标识线缠着的！第六的25对是用“红兰"标识线缠着的！第七的25对是用“红桔"标识线缠着的！第八的25对是用“红绿"标识线缠着的！。

110语音配线架
一般大对数的电缆以25对线为一组，外面用色带缠绕。

每组的组内顺序按，白红黑黄紫，蓝橙绿棕灰，排列
其中白红黑黄紫为大组顺序，蓝橙绿棕灰为小组顺序
每个小组具体组合就是 :
1-5：白蓝，白橙，白绿，白棕，白灰
6-10：红蓝，红橙，红绿，红棕，红灰
11-15：黑蓝，黑橙，黑绿，黑棕，黑灰
16-20：黄蓝，黄橙，黄绿，黄棕，黄灰
21-25：紫蓝，紫橙，紫绿，紫棕，紫灰
如果是几百对的大对数电缆，一般每25对有色带缠绕，色带的顺序和上述的25对顺序相同，
如果是200对的大对数，具体的线序如下：
1-25：以白蓝色带缠绕的25对
26-50：以白橙色带缠绕的25对
51-75：以白绿色带缠绕的25对
76-100：以白棕色带缠绕的25对
101-125：以白灰色带缠绕的25对
126-150：以红蓝色带缠绕的25对
151-175：以红橙色带缠绕的25对
176-200：以红绿色带缠绕的25对
如果有更多的线对，将继续用彩色带按顺序增加。

110 在打线的时候，根据所要打的大对数线缆的对数，按照彩带的顺序一组一组的打到110配线架上。

打线的时候，先把线按彩带的颜色顺序分开，如1-25是白蓝组，26-50是白橙组，依次排好。

然后取出其中一股25对，按大线序白，红，黑，黄，紫分成五个小组，从白组开始打，白，蓝，白，橙，白，绿，白，棕，白，灰；接下来打红组：红，蓝，红，橙，红，绿，红，棕，红，灰；依次打完25对。

打线时候先把线卡在线位上，完了后用打线到把线压进线位，最后把110模块打到架子上。

【布线经验】110语音配线架详细安装教程（图文）110语音配线架是机房工程中常用的语音配线工具，常用来管理大对数语音电缆。

本文将详细介绍25对大对数语音电缆在110语音配线架上的安装教程。

工具准备在开始安装之前，我们首先要准备下表列出的一系列工具：110语音配线架的安装步骤下面分5个步骤详细介绍110语音配线架的安装过程：第一步：固定110语音配线架首先应将110语音配线架固定在机架后墙面上(如下图)。

第二步：将25对大对数语音电缆安装在110语音配线架上用剥线钳将大对数电缆的外皮剥去，使用扎带固定好电缆，将电缆穿过110语音配线架一侧的进线孔，摆放至配线架打线处。

第三步：根据大对数线序对电缆进行线序排线众所周知，电缆应根据一定色谱排列才能正常工作。

我们在安装110语音配线架时也必须对25对大对数语音电缆进行线序排线，具体的排线规律可以参照下表：第四步：将线对压入到110配线架的槽内根据电缆色谱排列顺序，将对应颜色的线对逐一压入槽内，然后使用110打线刀(打线钳)固定线对连接，同时将伸出槽位外多余的导线截断。

注意：刀要与配线架垂直，刀口向外。

完成后的效果如图所示。

第五步：安装110连接块将110连接块放入5对打线工具中，然后把110连接块垂直压入到110配线架的槽内。

注意：在25对的110配线架基座上安装时，应选择5个4对连接块和1个5对连接块，或7个3对连接块和1个4对连接块。

结束语110语音配线架是综合布线中的重要组成部分，常用于配线间和设备间语音线缆的端接、安装和管理。

它的安装步骤也许有点复杂，但是学会自己安装110语音配线架可以帮助您节省不少安装成本。

本文来源网络，如有侵权，请联系小编删侵。

电话110配线架的打法打线顺序操作步骤如下：1、先不要把模块放上去，按照片模上的颜去打，从左到右，（蓝、橙、绿、综、灰），再根据大对线上的“色带”去打，从前打到最后。

2、把线打完之后，在把刚才的模块放上去，用力搞打，使他紧贴在配线架上。

3、最后根据刚才打完的模块上方口，与配线架进行跳线，即可。

要是大对数的话,线序是这样的:5种主色：白色、红色、黑色、黄色、紫色5种次色：兰色、桔色、绿色、棕色、灰色电话电缆线序色谱认识举例说明：10 对电话电缆色谱线序表1对—白兰2对—白桔3对—白绿4对—白棕 5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕 10对—红灰20对电话电缆色谱线序表1对—白兰2对—白桔3对—白绿4对—白棕 5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕 10对—红灰11对—黑兰12对—黑桔 13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔 18对—黄绿19对—黄棕20对—黄灰30对电话电缆色谱线序说明：30对的电话电缆要注意了，30对通信电缆里有2种白色的主色，大于25对了就一定要看标识线了！！有一小把是用“白兰"标识线缠着的，另有5对线用“白桔"标识缠着！(注意：这25对用“白兰"色环标识线缠着)1对—白兰2对—白桔3对—白绿4对—白棕 5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕 10对—红灰11对—黑兰12对—黑桔 13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔 18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔 23对—紫绿24对—紫棕25对—紫灰(注意：这5对有"白桔"标识缠着)21对—白兰22对—白桔 23对—白绿24对—白棕25对—白灰50对电话电缆色谱线序说明：50对的通信电缆要注意了，50对通信电缆里有2种标识线，前25对是用“白兰"标识线缠着的！！后25对是用“白桔"标识线缠着的！！(注意：这25对用“白兰"标识线缠着)1对—白兰2对—白桔3对—白绿4对—白棕 5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕 10对—红灰11对—黑兰12对—黑桔 13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔 18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔 23对—紫绿24对—紫棕25对—紫灰(用“白桔"标识线缠着)26对—白兰27对—白桔 28对—白绿29对—白棕30对—白灰31对—红兰32对—红桔 33对—红绿34对—红棕35对—红灰36对—黑兰37对—黑桔 38对—黑绿39对—黑棕40对—黑灰41对—黄兰42对—黄桔 43对—黄绿44对—黄棕45对—黄灰46对—紫兰47对—紫桔 48对—紫绿49对—紫棕50对—紫灰100对电话电缆色谱线序表说明：100对的电话电缆里有4种标识线，第一的25对是用“白兰"标识线缠着的！！第二的25对是用“白桔"标识线缠着的！第三的25对是用“白绿"标识线缠着的！第四的25对是用“白棕"标识线缠着的！(注意：用“白兰"标识线缠着)1 对—白兰2对—白桔3对—白绿4对—白棕 5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕 10对—红灰11对—黑兰12对—黑桔 13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔 18对—黄绿19对—黄棕20对—黄灰21 对—紫兰22对—紫桔 23对—紫绿24对—紫棕25对—紫灰(注意：用“白桔"标识线缠着)26对—白兰27对—白桔 28对—白绿29对—白棕30对—白灰31对—红兰32对—红桔 33对—红绿34对—红棕35对—红灰36对—黑兰37对—黑桔 38对—黑绿39对—黑棕40对—黑灰41对—黄兰42对—黄桔 43对—黄绿44对—黄棕45对—黄灰46 对—紫兰47对—紫桔 48对—紫绿49对—紫棕50对—紫灰(注意：用“白绿"标识线缠着)51对—白兰52对—白桔 53对—白绿54对—白棕55对—白灰56对—红兰57对—红桔 58对—红绿59对—红棕60对—红灰61对—黑兰62对—黑桔 63对—黑绿64对—黑棕65对—黑灰66对—黄兰67对—黄桔 68对—黄绿69对—黄棕70对—黄灰71 对—紫兰72对—紫桔 73对—紫绿74对—紫棕75对—紫灰(注意：用“白棕"标识线缠着)76对—白兰77对—白桔 78对—白绿79对—白棕80对—白灰81对—红兰82对—红桔 83对—红绿84对—红棕85对—红灰86对—黑兰87对—黑桔 88对—黑绿89对—黑棕90对—黑灰91对—黄兰92对—黄桔 93对—黄绿94对—黄棕95对—黄灰96 对—紫兰97对—紫桔 98对—紫绿99对—紫棕100对—紫灰200对电话电缆色谱线序表(大对数电缆)说明：100对的电话电缆里有4种标识线，第一的25对是用“白兰"标识线缠着的！！第二的25对是用“白桔"标识线缠着的！第三的25对是用“白绿"标识线缠着的！第四的25对是用“白棕"标识线缠着的！第五的25对是用“白灰"标识线缠着的！第六的25对是用“红兰"标识线缠着的！第七的25对是用“红桔"标识线缠着的！第八的25对是用“红绿"标识线缠着的！。

110配线架两面都有端口一面是25 x 4 个端口, 用于连接跳线另一面是6 x 4 x 4个端口, 即每组6 个模块, 每个模块连接 4 对双绞线, 共 4 组, 用于连接垂直干线或水平连线不知我上面说的对不对如果是对的, 那么前后的端口数就不一致了, 即25 x 4 != 6 x 4 x 4, 这样不能一一对应了在找前后端口连通对应时应该怎么一一对应呢?还有就是110配线架是按4对双绞线模块来算一个端口的还是象上面那样算端口的?另外对于110配线架来说哪一面是正面, 即放在机柜中的是哪一面朝外的?热切希望那位大大能帮忙回答一下, 非常非常的感激我正在做一个图形化的布线管理软件, 但是没有过布线的实践知识, 请大家多多帮忙啊110配线架共4排，每排25对，共100对。

用5个4对的加1个5对的可以组成1排。

明白了吗？打8芯时每排的最后一对是不用的相关图片如下：110配线架的正反面是对应的,每排是25对,看你是打的大对数电缆还是网线,如果是网线的话就是每排对应6根网线,最后空一对;如果打的是大对数电缆,如100对电缆,刚好打满4排.自己打一次什么都明白了.打线顺序操作步骤如下：1、先不要把模块放上去，按照片模上的颜去打，从左到右，（蓝、橙、绿、综、灰），再根据大对线上的“色带”去打，从前打到最后。

2、把线打完之后，在把刚才的模块放上去，用力搞打，使他紧贴在配线架上。

3、最后根据刚才打完的模块上方口，与配线架进行跳线，即可。
