110配线架端接

巧记TIA/EIA－568A做法（1326再对调）
第一步先将线序按TIA/EIA-568B排列，即：红绿蓝棕，顺序铺开，花线在前，4-6交叉。

第二步1-3交叉、2-6交叉，即完成了TIA/EIA-568A线头做法。

为了好记，可概括为：1326再对调。

规定两种标准线头的目的是为了做标准的交叉线(网线的一端是TIA/EIA-5 68B接头，另一端是TIA/EIA-568A接头)，来实现同种设备口的互联通讯(比如用双绞线连接两台计算机)，我们对照表1的双绞线引脚定义(1、2为发送数据的正负极，3、6是接收数据的正负极)，不难看出第1引脚发送的数据，应该送到对方的接收端口(第3引脚)，即1通3(1发送，3接收)。

2通6也是顺理成章的道理，它们分别是发送和接收数据的负极。

---------------------------------------------------------------
水晶头金属面对自己，从左到右为1－8
标准568A:绿白－1，绿－2，橙白－3，蓝－4，蓝白－5，橙－6，棕白－7，棕－8
标准586B：橙白－1，橙－2，绿白－3，蓝－4，蓝白－5，绿－6，棕白－7，棕－8。

1 语音配线架规模的计算在目前的综合布线工程中，语音配线架大多采用110配线架。

常用的110配线架有50对、100对和300对等几各规格。

下面将分别推导出采用这几种配线架中的某一种时的计算公式。

楼层配线间语音配线架规模的计算在楼层配线间中，语音系统的交连场一般包括蓝场、紫/橙场和白场。

根据现行的布线标准，这些交连场端接线路的模块化系数分别为：（1）蓝场4对线；（2）紫/橙场3对线；（3）白场1对线（按每个语音点配一对干线计算）；按照上述端接线路的模块化系数，如果采用50对110配线架，每个楼层配线间蓝场的规模（需要的数量）应按照式（1）进行计算。

（1）式中：V1——每个楼层配线间中蓝场的规模；N——每个楼层配线间管理的语音点；12——一个50对110配线架可端接12个4对线。

紫/橙场的规模应按照式（2）进行计算。

（2）式中：V2——每个楼层配线间紫/橙场的规模；N——每个楼层配线间管理的语音点数；16——一个50对110配线架可端接16个3对线。

白场的规模应按照式（3）进行计算。

（3）式中：V3——每个楼层配线间白场的规模；N——每个配线间管理的语音点数；50——一个50对110配线架可端接50个1对线。

因此，如果语音系统采用50对110配线架，每个楼层配线间语音系统的配线架规模应按照式（4）进行计算。

（4）式中：V——每个楼层配线间语音配线架的规模；N——每个配线间管理的语音点数。

式（4）中最后的除法运算为整除运算（以下各式中最后的除法运算均为整除运算）。

在式（4）的推导过程中取近似值的实质是将白场的每一个50对配线架只使用48对，或者说是认为每50对中有2对是备用的，这里所说的近似运算不会对结果造成太大的影响，因为该式最后的计算结果是取整后加1，就已经决定了其结果是近似值。

下面的式（5）、式（6）都同样是在推导过程中取了近似值后得到的。

与此相似。

如果语音系统采用100对110配线架，每个楼层配线间配线架的用量应按照式（5）进行计算。

110配线架详解(一）配线架是电缆或光缆进行端接和连接的装置。

在配线架上可进行互连或交接操作。

建筑群配线架是端接建筑群干线电缆、光缆的连接装置。

建筑物配线架是端接建筑物干线电缆、干线光缆并可连接建筑群干线电缆、干线光缆的连接装置。

楼层配线架水平电缆、水平光缆与其他布线子系统或设备相连接的装置。

光纤配线架在后面部份还会单独介绍，这里介绍的都是铜缆配线架。

铜缆配线架系统分110型配线架系统和模块式快速配线架系统。

110型连接管理系统由AT&T公司于1988年首先推出，该系统后来成为工业标准的蓝本。

110型连接管理系统基本部件是配线架、连接块、跳线和标签。

110型配线架是110型连接管理系统核心部份，110配线架是阻燃、注模塑料做的基本器件，布线系统中的电缆线对就端接在其上。

110型配线架有25对、50对、100对、300对多种规格，它的套件还应包括4对连接块或5对连接块（图1-24）、空白标签和标签夹（图1-25）、基座。

110型配线系统使用方便的插拔式快接式跳接可以简单也进行回路的重新排列，这样就为非专业技术人员管理交叉连接系统提供了方便。

110型配线架主要有以下类型：110AW2：100对和300对连接块，带腿。

110DW2：25对、50对、100对和300对接线块，不带腿。

110AB：100对和300对带连接器的终端块，带腿。

110PB-C：150对和450对带连接器的终端块，不带腿。

110AB：100对和300对接线块，带腿。

110BB：100对连接块，不带腿。

110型配线架的缺点是不能进行二次保护，所以在入楼的地方需要考虑安装具有过流、过压保护装置的配线架。

110型配线架主要有五种端接硬件类型。

110A型、110P型、110JP型、110VP VisiPatch 型和XLBET超大型。

110A、110P、110JP、110VP VisiPatch和XLBET系统具有相同的电气性能，但是其性能、规格及占用的墙场或面板大小则有所不同。

110配线架打线顺序
配线间内设置具有跳线功能的电话交接配线箱（柜），由物业管理中心机房引来为本交接配线区服务的一条干线或支干线（大容量的）电话电缆，进入配线箱端子排外线側，由配线箱的内线側引出多条小对数的电话电缆，分别直接送达配线区内的各栋建筑，内外线端子排之间用跳线连接。

到每栋住宅楼一般为一栋一条配线电缆，(按”国家康居示范工程智能化系统示范小区设计要点与技术导则”的规定标准:为每户不少于两条电话线),这条配线电缆容量应按该建筑住户数的二倍，再按常用电话电缆的标称对数（规格）取整确定，即每个住户保证有两条电话用户线引入。

关于由物业管理中心机房引来的一根大对数电话电缆的容量，其芯线对数可按该配线区住户数的
1.2至1.4倍的系数取值(此为个人观点),.系数取值的大小与该住宅区居民群体构成情况有关，即群体的素质和对话音通信的需求量来确定。

设计中不是将该条电缆的容量简单地按配线区总户数的二倍取值，而是乘一个系数，是因为对于一个住宅楼来讲，发生多数住户同时申请安装两条电话用户线的概率很小，因为小区往往以HFC方式或局域网方式上网的居多，而不采用模拟电话线上网，既使是用电话线也有ISDN技术或xDSL方式供选择，即在一条电话用户线上解决同时通话及上网的问题，ISDN还有两个模拟话同时使用的功能。

所以，在支干线电缆容量确定时取系数能大大提高干线电缆芯线利用率，节省投资。

另外，在维护管理查找故障以及提高配线的灵活性方面均有好处。

110配线架100对的，分4排，每排25个接线位置。

用5对标的模块，相当于用20个，每个模块可连接2部电话。

用4对标的模块，相当于用24个，每个模块可连接2部电话。

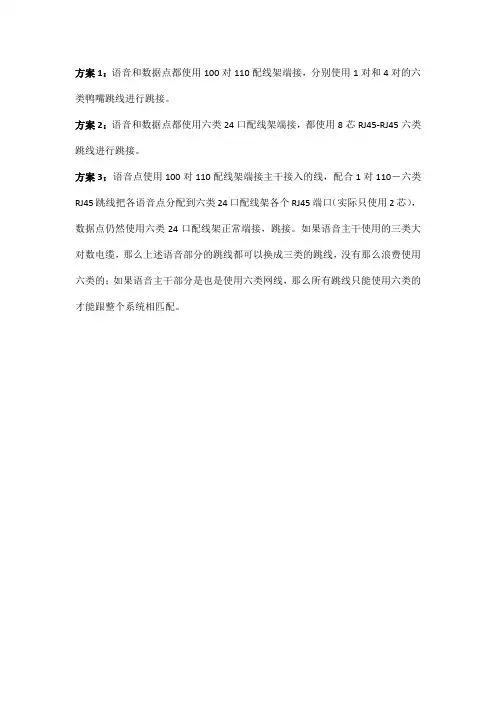

方案1：语音和数据点都使用100对110配线架端接，分别使用1对和4对的六类鸭嘴跳线进行跳接。

方案2：语音和数据点都使用六类24口配线架端接，都使用8芯RJ45-RJ45六类跳线进行跳接。

方案3：语音点使用100对110配线架端接主干接入的线，配合1对110－六类RJ45跳线把各语音点分配到六类24口配线架各个RJ45端口（实际只使用2芯），数据点仍然使用六类24口配线架正常端接，跳接。

如果语音主干使用的三类大对数电缆，那么上述语音部分的跳线都可以换成三类的跳线，没有那么浪费使用六类的；如果语音主干部分是也是使用六类网线，那么所有跳线只能使用六类的才能跟整个系统相匹配。

110配线架大对数线安装要求1. 引言该文档旨在提供110配线架大对数线的安装要求，以确保正确安装和操作。

2. 安装环境要求- 安装地点应保持干燥、通风良好。

- 温度应在0°C至40°C之间。

- 安装地点应远离任何可能引起电磁干扰的设备。

3. 材料和工具准备- 配线架- 大对数线- 剥线钳- 清洁布- 电工胶带- 手电钻和螺丝刀- 直尺和标记笔4. 安装步骤以下是110配线架大对数线的安装步骤：4.1 准备配线架- 使用清洁布擦拭配线架，确保表面干净无尘。

- 使用标记笔标记出线槽和连接端子的位置。

4.2 安装大对数线- 使用剥线钳剥去大对数线两端的外绝缘层。

- 将裸露的导线插入配线架的连接端子，确保插入牢固。

4.3 固定配线架- 使用手电钻和螺丝刀将配线架固定在安装地点的墙壁或机架上。

- 使用直尺确保配线架水平。

4.4 连接大对数线- 使用剥线钳剥去要连接的设备端的外绝缘层。

- 将裸露的导线插入设备的连接端子，确保插入牢固。

- 使用电工胶带将导线进行绑扎，保持整洁。

4.5 检查和测试- 确保所有连接牢固并无松动。

- 使用测试仪器检查信号传输是否正常。

5. 安全注意事项- 在进行任何工作之前，确保断开电源。

- 使用绝缘手套和护目镜以保护自身安全。

- 避免在潮湿的环境中安装配线架。

6. 总结本文档提供了110配线架大对数线安装的基本要求。

在安装过程中，应注意安全并按照正确的步骤进行操作。

如有任何疑问或困难，请咨询相关专业人员。

参考文献：[1] Reference 1[2] Reference 2。

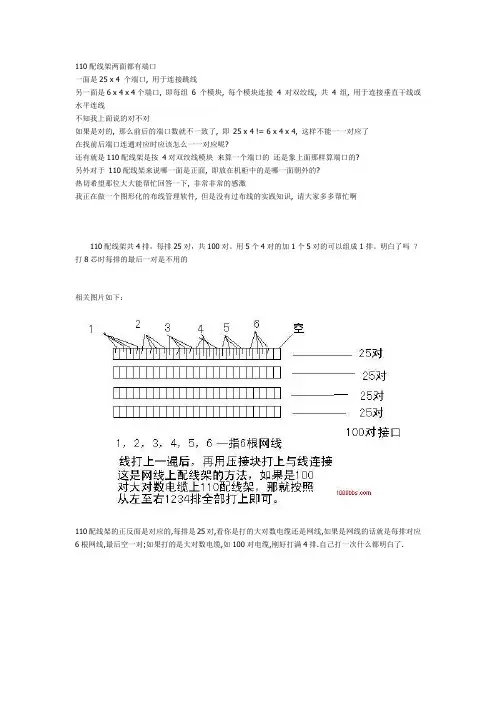

110配线架两面都有端口
一面是25 x 4 个端口, 用于连接跳线
另一面是6 x 4 x 4个端口, 即每组6 个模块, 每个模块连接 4 对双绞线, 共 4 组, 用于连接垂直干线或水平连线
不知我上面说的对不对
如果是对的, 那么前后的端口数就不一致了, 即25 x 4 != 6 x 4 x 4, 这样不能一一对应了
在找前后端口连通对应时应该怎么一一对应呢?
还有就是110配线架是按4对双绞线模块来算一个端口的还是象上面那样算端口的?
另外对于110配线架来说哪一面是正面, 即放在机柜中的是哪一面朝外的?
热切希望那位大大能帮忙回答一下, 非常非常的感激
我正在做一个图形化的布线管理软件, 但是没有过布线的实践知识, 请大家多多帮忙啊
110配线架共4排，每排25对，共100对。

用5个4对的加1个5对的可以组成1排。

明白了吗？打8芯时每排的最后一对是不用的
相关图片如下：
110配线架的正反面是对应的,每排是25对,看你是打的大对数电缆还是网线,如果是网线的话就是每排对应6根网线,最后空一对;如果打的是大对数电缆,如100对电缆,刚好打满4排.自己打一次什么都明白了.。

1.超五类模块化配线板的端接首先把配线板按顺序依次固定在标准机柜的垂直滑轨上，用螺钉上紧，每个配线板需配有1个19U的配线管理架。

（1）在端接线对之前，首先要整理线缆。

用带子将线缆缠绕在配线板的导入边缘上，最好是将线缆缠绕固定在垂直通道的挂架上，这可保证在线缆移动期间避免线对的变形。

（2）从右到左穿过线缆，并按背面数字的顺序端接线缆；（3）对每条线缆，切去所需长度的外皮，以便进行线对的端接；（4）对于每一组连接块，设置线缆通过末端的保持器（或用扎带扎紧），这使得线对在线缆移动时不变形；（5）当弯曲线对时，要保持合适的张力，以防毁坏单个的线对；（6）对捻必需正确地安置到连接块的分开点上。

这对于保证线缆的传输性能是很重要的；（7）开始把线对按顺序依次放到配线板背面的索引条中，从右到左的色码依次为紫、紫/白、橙、橙/白、绿、绿/白、蓝、蓝/白；（8）用手指将线对轻压到索引条的夹中，使用打线工具将线对压入配线模块并将伸出的导线头切断，然后用锥形钩清除切下的碎线头。

（9）将标签插到配线模块中，以标示此区域。

2.接插式配线架的端接（1）第1个110配线架上要端接的24条线牵拉到位，每个配线槽中放6条双绞线。

左边的线缆端接在配线架的左半部分，右边的线缆端接在配线架的右半部分。

（2）在配线板的内边缘处将松弛的线缆捆起来，保证单条的线缆不会滑出配线板槽，避免线缆束的松弛和不整齐。

（3）在配线板边缘处的每条线缆上标记一个新线的位置。

这有利于下一步在配线板的边缘处准确地剥去线缆的外衣。

（4）拆开线缆束并握紧住，在每条线缆的标记处划痕，然后将刻好痕的线缆束放回去，为盖上110配线板做准备。

（5）当4个缆束全都刻好痕并放回原处，用螺钉安装110配线架，并开始进行端接（从第一条线缆开始）；（6）在刻痕处外最少15cm处切割线缆，并将刻痕的外套滑掉；（7）沿着110配线架的边缘将“4”对导线拉进前面的线槽中；（8）拉紧并弯曲每一线对使其进入到索引条的位置中去，用索引条上的高齿将一对导线分开，在索引条最终弯曲处提供适当的压力使线对的变形最小。

产品特性：1、满足或优于语音传输标准2、IDC打线柱夹子与8芯针方向为90度3、带后置式理线架，便于线缆的安装和维护，以及增加线缆的曲率半径4、较大的正面标识空间，方便端口标识，便于端口管理5、磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及适用寿命6、8芯针触点均适用在100微英寸金属导针的镍层上敷有25微英寸的镀金层材料，具有高抗氧化的特性7、采用优质阻燃聚碳酸酯材料，阻燃性能达到UL94V-0级别8、配线架为整体式设计，钢架结构，保证机械性能9、支持主流端接方式，可用110或科龙工具进行线缆端接，保证了连接方式的通用性和连接的可靠性10、获得UL认证电气性能：1、耐用强度：DC100V（AC750V）1min无击穿和飞弧2、额定电流：1.5Amp3、绝缘电阻：≥200MΩ4、接触电阻：≤1MΩ5、连续电抗：20MΩ6、工作温度：-15℃~70℃物理特性：1、传输宽度大于16MHz2、IDC端子卡接22~16AWG导体3、IDC打线柱耐用性大于250次端接4、插头与插座拔次数大于1500次订货编码：110机架式配线架产品特性：1、性能优于ISO 11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准2、前端平坦，凹型接线夹子及内置线对分离3、较大的正面标识空间，方便端口标识，配有可拆式标示牌，便于管理4、采用优质阻燃聚碳酸脂材料，阻燃性能达到UL94V-0级别5、IDC打线柱夹子为磷青铜材料6、带有固定脚的支架可直接安装在墙上（NORPS110W-100 NORPS110W-50）7、不带固定脚的支架可安装在限制深度的框架或墙上（NORPS110B-100 NORPS110B-50）8、支持主流端接方式，可用110工具进行线缆端接，保证了连接方式的通用性和连接的可靠性9、110连接端子有4对和5对两种规格可选择，标准配置为20个4对连接端子和4个5对10、通过第三方权威机构认证，获得UL认证电气性能：1、耐压强度： DC1000V(AC750V)1min 无击穿和飞弧2、绝缘电阻: ≥1000MΩ3、接触电阻:≤2.5MΩ4、连续电抗： 20MΩ5、工作温度： -25℃—70℃物理特性：1、传输带宽大于250MHz2、IDC端子卡接22-26AWG导体3、IDC打线柱耐用性大于250次端接。

1. 超五类模块化配线板的端接首先把配线板按顺序依次固定在标准机柜的垂直滑轨上，用螺钉上紧，每个配线板需配有1个19U的配线管理架。

（1）在端接线对之前，首先要整理线缆。

用带子将线缆缠绕在配线板的导入边缘上，最好是将线缆缠绕固定在垂直通道的挂架上，这可保证在线缆移动期间避免线对的变形。

（2）从右到左穿过线缆，并按背面数字的顺序端接线缆；（3）对每条线缆，切去所需长度的外皮，以便进行线对的端接；（4）对于每一组连接块，设置线缆通过末端的保持器（或用扎带扎紧），这使得线对在线缆移动时不变形；（5）当弯曲线对时，要保持合适的张力，以防毁坏单个的线对；（6）对捻必需正确地安置到连接块的分开点上。

这对于保证线缆的传输性能是很重要的；（7）开始把线对按顺序依次放到配线板背面的索引条中，从右到左的色码依次为紫、紫/白、橙、橙/白、绿、绿/白、蓝、蓝/白；（8）用手指将线对轻压到索引条的夹中，使用打线工具将线对压入配线模块并将伸出的导线头切断，然后用锥形钩清除切下的碎线头。

（9）将标签插到配线模块中，以标示此区域。

2. 接插式配线架的端接（1）第1个110配线架上要端接的24条线牵拉到位，每个配线槽中放6条双绞线。

左边的线缆端接在配线架的左半部分，右边的线缆端接在配线架的右半部分。

（2）在配线板的内边缘处将松弛的线缆捆起来，保证单条的线缆不会滑出配线板槽，避免线缆束的松弛和不整齐。

（3）在配线板边缘处的每条线缆上标记一个新线的位置。

这有利于下一步在配线板的边缘处准确地剥去线缆的外衣。

（4）拆开线缆束并握紧住，在每条线缆的标记处划痕，然后将刻好痕的线缆束放回去，为盖上110配线板做准备。

（5）当4个缆束全都刻好痕并放回原处，用螺钉安装110配线架，并开始进行端接（从第一条线缆开始）；（6）在刻痕处外最少15cm处切割线缆，并将刻痕的外套滑掉；（7）沿着110配线架的边缘将“4”对导线拉进前面的线槽中；（8）拉紧并弯曲每一线对使其进入到索引条的位置中去，用索引条上的高齿将一对导线分开，在索引条最终弯曲处提供适当的压力使线对的变形最小。

产品特性：1、满足或优于语音传输标准2、IDC打线柱夹子与8芯针方向为90度3、带后置式理线架，便于线缆的安装和维护，以及增加线缆的曲率半径4、较大的正面标识空间，方便端口标识，便于端口管理5、磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及适用寿命6、8芯针触点均适用在100微英寸金属导针的镍层上敷有25微英寸的镀金层材料，具有高抗氧化的特性7、采用优质阻燃聚碳酸酯材料，阻燃性能达到UL94V-0级别8、配线架为整体式设计，钢架结构，保证机械性能9、支持主流端接方式，可用110或科龙工具进行线缆端接，保证了连接方式的通用性和连接的可靠性10、获得UL认证电气性能：1、耐用强度：DC100V（AC750V）1min无击穿和飞弧2、额定电流：1.5Amp3、绝缘电阻：≥200MΩ4、接触电阻：≤1MΩ5、连续电抗：20MΩ6、工作温度：-15℃~70℃物理特性：1、传输宽度大于16MHz2、IDC端子卡接22~16AWG导体3、IDC打线柱耐用性大于250次端接4、插头与插座拔次数大于1500次订货编码：110机架式配线架产品特性：1、性能优于ISO 11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准2、前端平坦，凹型接线夹子及内置线对分离3、较大的正面标识空间，方便端口标识，配有可拆式标示牌，便于管理4、采用优质阻燃聚碳酸脂材料，阻燃性能达到UL94V-0级别5、IDC打线柱夹子为磷青铜材料6、带有固定脚的支架可直接安装在墙上（NORPS110W-100 NORPS110W-50）7、不带固定脚的支架可安装在限制深度的框架或墙上（NORPS110B-100 NORPS110B-50）8、支持主流端接方式，可用110工具进行线缆端接，保证了连接方式的通用性和连接的可靠性9、110连接端子有4对和5对两种规格可选择，标准配置为20个4对连接端子和4个5对10、通过第三方权威机构认证，获得UL认证电气性能：1、耐压强度： DC1000V(AC750V)1min 无击穿和飞弧2、绝缘电阻: ≥1000MΩ3、接触电阻:≤2.5MΩ4、连续电抗： 20MΩ5、工作温度： -25℃—70℃物理特性：1、传输带宽大于250MHz2、IDC端子卡接22-26AWG导体3、IDC打线柱耐用性大于250次端接。

对于以上介绍的几种常用配线架，在实际应用中也经常存在如何正确搭配的问题，下面介绍两种在分配线间配线架之间的搭配方法:一、110配线架的搭配鉴于综合布线系统的最大特性就是利用同一接口和同一种传输介质，让各种不同信息在上面传输，同时利用配线跳接方式，来灵活控制每个桌面信息点的应用功能，所以用于端接来自所有桌面信息点水平双绞线的配线架，应采用RJ45口110配线架(如上图)，而用于端接来自电话主机房的多对数语音线缆，采用相应对数的110鱼骨配线架即可(如上图)，通过跳线与RJ45口110配线架跳接实现语音的连通，数据光纤主干通过光纤配线箱，再通过网络交换机将一路高速光信号转换成多路数据信号，通过标准RJ45跳线与RJ45口110配线架跳接实现桌面信息点连网的需求。

二、多媒体与IDC配线架的搭配多媒体的配线架在配线间内的连接原理与110配线系统相同，不同之处主要在于多媒体配线架可以在一个配线板上完成几个不同种类110配线架相互搭配所完成的功能，更灵活，更方便，更可靠. 另外，目前有些布线厂商推出的电子配线系统，由于本身造价成本太高，施工安装复杂，跳线管理局限性大，安装维护管理成本高等诸多不便因素的影响，此种配线系统的推广有待商榷。

总之，随着通信网络技术的飞速发展，综合布线系统中的配线架也在不断地推陈出新，使其在满足信息带宽要求的前提下，更加适应通信网络系统应用和管理便捷，灵活，可靠的需求。

编辑本段110配线架的打法1、先不要把模块放上去，按照片模上的颜去打，从左到右，（蓝、橙、绿、棕、灰），再根据大对线上的“色带”去打，从前打到最后。

2、把线打完之后，再把刚才的模块放上去，用力搞打，使它紧贴在配线架上。

3、最后根据刚才打完的模块上方口，与配线架进行跳线，即可。

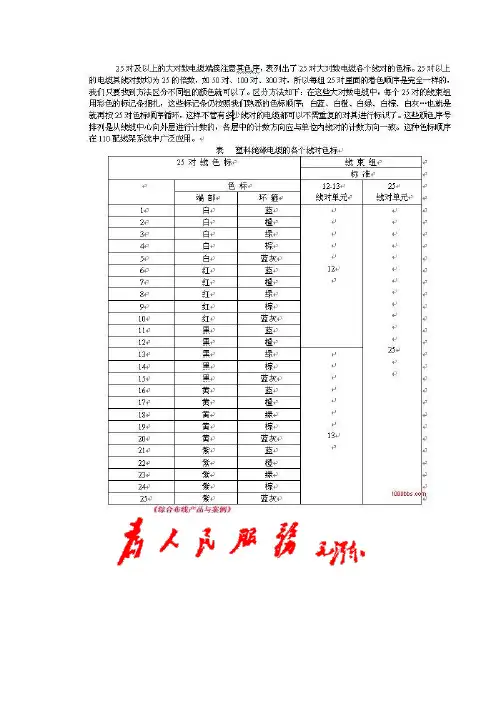

大对数的话,线序是这样的:5种主色：白色、红色、黑色、黄色、紫色5种次色：兰色、桔色、绿色、棕色、灰色电话电缆线序色谱认识举例说明：10 对电话电缆色谱线序表1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰20对电话电缆色谱线序表1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰30对电话电缆色谱线序说明：30对的电话电缆要注意了，30对通信电缆里有2种白色的主色，大于25对了就一定要看标识线了！！有一小把是用“白兰"标识线缠着的，另有5对线用“白桔"标识缠着！(注意：这25对用“白兰"色环标识线缠着)1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰(注意：这5对有"白桔"标识缠着)21对—白兰22对—白桔23对—白绿24对—白棕25对—白灰50对电话电缆色谱线序说明：50对的通信电缆要注意了，50对通信电缆里有2种标识线，前25对是用“白兰"标识线缠着的！！后25对是用“白桔"标识线缠着的！！(注意：这25对用“白兰"标识线缠着)1对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰(用“白桔"标识线缠着)26对—白兰27对—白桔28对—白绿29对—白棕30对—白灰31对—红兰32对—红桔33对—红绿34对—红棕35对—红灰36对—黑兰37对—黑桔38对—黑绿39对—黑棕40对—黑灰41对—黄兰42对—黄桔43对—黄绿44对—黄棕45对—黄灰46对—紫兰47对—紫桔48对—紫绿49对—紫棕50对—紫灰100对电话电缆色谱线序表说明：100对的电话电缆里有4种标识线，第一的25对是用“白兰"标识线缠着的！！第二的25对是用“白桔"标识线缠着的！第三的25对是用“白绿"标识线缠着的！第四的25对是用“白棕"标识线缠着的！(注意：用“白兰"标识线缠着)1 对—白兰2对—白桔3对—白绿4对—白棕5对—白灰6对—红兰7对—红桔8对—红绿9对—红棕10对—红灰11对—黑兰12对—黑桔13对—黑绿14对—黑棕15对—黑灰16对—黄兰17对—黄桔18对—黄绿19对—黄棕20对—黄灰21 对—紫兰22对—紫桔23对—紫绿24对—紫棕25对—紫灰(注意：用“白桔"标识线缠着)26对—白兰27对—白桔28对—白绿29对—白棕30对—白灰31对—红兰32对—红桔33对—红绿34对—红棕35对—红灰36对—黑兰37对—黑桔38对—黑绿39对—黑棕40对—黑灰41对—黄兰42对—黄桔43对—黄绿44对—黄棕45对—黄灰46 对—紫兰47对—紫桔48对—紫绿49对—紫棕50对—紫灰(注意：用“白绿"标识线缠着)51对—白兰52对—白桔53对—白绿54对—白棕55对—白灰56对—红兰57对—红桔58对—红绿59对—红棕60对—红灰61对—黑兰62对—黑桔63对—黑绿64对—黑棕65对—黑灰66对—黄兰67对—黄桔68对—黄绿69对—黄棕70对—黄灰71 对—紫兰72对—紫桔73对—紫绿74对—紫棕75对—紫灰(注意：用“白棕"标识线缠着)76对—白兰77对—白桔78对—白绿79对—白棕80对—白灰81对—红兰82对—红桔83对—红绿84对—红棕85对—红灰86对—黑兰87对—黑桔88对—黑绿89对—黑棕90对—黑灰91对—黄兰92对—黄桔93对—黄绿94对—黄棕95对—黄灰96 对—紫兰97对—紫桔98对—紫绿99对—紫棕100对—紫灰200对电话电缆色谱线序表(大对数电缆)说明：100对的电话电缆里有4种标识线，第一的25对是用“白兰"标识线缠着的！！第二的25对是用“白桔"标识线缠着的！第三的25对是用“白绿"标识线缠着的！第四的25对是用“白棕"标识线缠着的！第五的25对是用“白灰"标识线缠着的！第六的25对是用“红兰"标识线缠着的！第七的25对是用“红桔"标识线缠着的！第八的25对是用“红绿"标识线缠着的！。
