综合布线系统 - 110语音配线架 招标参数

1 技术参数和性能响应表1 技术参数和性能要求响应表2 技术要求（音频配线部分）2．1 总体要求2.1.1 投标人必须具有3年以上配线架（柜）设计、制造经验，并有质检部门的认可文件、ISO-9001质量认证书或相当的认证文件。

2.1.2本技术规范书为国家电网公司综合配线架技术规范文件。

适用于综合配线架功能设计、结构、性能、安装和试验等方面的技术要求。

2.1.3 本技术规范书依据中华人民共和国通信行业标准YD/T694—2004《总配线架》、泰尔认证中心《配线设备认证实施规则VD.3》，设备厂商提供的产品应符合其规定。

随着标准的修订，设备厂商提供的产品应符合最新标准的要求。

2.1.4 如果投标人没有以书面形式对本规范书的条文提出异议, 则意味着投标人提供的设备(或系统)完全符合本技术规范书的要求。

2.1.5 本设备规范书未尽事宜, 由买卖双方协商确定。

2.1.6投标人应逐条应答本范书。

2．2总配线架架体及结构2.2.1 双面跳线式（架体结构见图1）1）架体高度h1系列尺寸：按工程需要。

2)新建机房架体高度h1系列尺寸原则上采用上述规格。

3)扩容改造机房架体高度h1尺寸可参照原有机房。

4)端子板排列原则：面向端子板，横列端子板排列方式按从左到右，从上到下。

直列端子板排列方式按从左到右，从上到下。

序号从001起向上递增。

( 图1）2.2.2 单面跳线式1)架体高度尺寸系列：按工程需要。

2)新建机房架体高度h1系列尺寸原则上采用上述规格。

扩容改造机房新增的配线架架体高度h1系列尺寸应参照机房在用配线架的规格。

3)最下层接线排下底边离地高度：不小于250mm。

4)端子板排列原则：直列横列间隔排列。

面向端子板，横列端子板排列方式按从左到右，从上到下。

直列端子板排列方式按从左到右，从上到下。

序号从001起向上递增。

2.2.3 模块内部结构1)直列模块：10×10回线2)横列模块：08×08回线，08×12回线，08×16回线，10×10回线，08X32回线（高密），16X16回线（高密）10×10回线横列模块外形尺寸图:2.2.4 组柜式1)柜体尺寸：按工程需要2)模块在柜内的布置及技术要求根据工程需要参照 4.2.1、4.2.2、4.2.3小节确定。

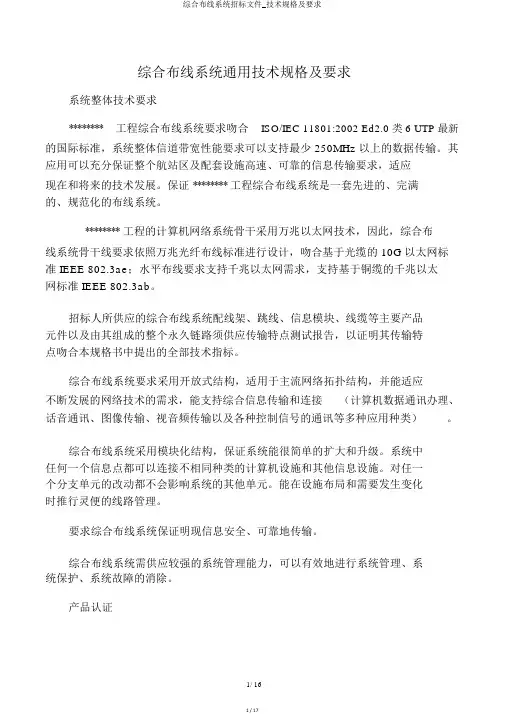

综合布线系统通用技术规格及要求系统整体技术要求******** 工程综合布线系统要求吻合ISO/IEC 11801:2002 Ed2.0 类6 UTP最新的国际标准，系统整体信道带宽性能要求可以支持最少 250MHz 以上的数据传输。

其应用可以充分保证整个航站区及配套设施高速、可靠的信息传输要求，适应现在和将来的技术发展。

保证 ******** 工程综合布线系统是一套先进的、完满的、规范化的布线系统。

********工程的计算机网络系统骨干采用万兆以太网技术，因此，综合布线系统骨干线要求依照万兆光纤布线标准进行设计，吻合基于光缆的 10G以太网标准 IEEE 802.3ae；水平布线要求支持千兆以太网需求，支持基于铜缆的千兆以太网标准 IEEE 802.3ab。

招标人所供应的综合布线系统配线架、跳线、信息模块、线缆等主要产品元件以及由其组成的整个永久链路须供应传输特点测试报告，以证明其传输特点吻合本规格书中提出的全部技术指标。

综合布线系统要求采用开放式结构，适用于主流网络拓扑结构，并能适应不断发展的网络技术的需求，能支持综合信息传输和连接（计算机数据通讯办理、话音通讯、图像传输、视音频传输以及各种控制信号的通讯等多种应用种类）。

综合布线系统采用模块化结构，保证系统能很简单的扩大和升级。

系统中任何一个信息点都可以连接不相同种类的计算机设施和其他信息设施。

对任一个分支单元的改动都不会影响系统的其他单元。

能在设施布局和需要发生变化时推行灵便的线路管理。

要求综合布线系统保证明现信息安全、可靠地传输。

综合布线系统需供应较强的系统管理能力，可以有效地进行系统管理、系统保护、系统故障的消除。

产品认证招标人所供应的布线产品须经过拥有合法性、独立性和声威性的中国声威测试机构（如：信息产业部数据通讯产质量量督查检验中心、信息产业部光通讯产质量量督查检验中心、国家电线电缆检测中心等等）进行测试认证，并出具该机构发出的认证证明。

用户需要提供以下几点即可：水平使用哪类线缆？（预算和应用来考虑）各楼层的数据点数、语音点数；（实际需求）建筑物的平面图（CAD图）；（计算线缆距离）核心机房在哪栋楼或哪个楼层？（光纤走向和用量）建筑群使用多少芯数的光纤？（无其它用处，一般使用6芯）一、综合布线各系统工程量计算跳线：=数据点数模块：=数据点数+语音点数（为方便，用统一的）面板：双口=数据点单口=数据点数+语音点数首先取线缆平均长度：=(距离机房最远点+距离机房最近点距离)/2*1.1+6(米) 线缆箱数=水平线平均距离*总点数/(305米/水平线平均距离)*1.2（考虑到线材布放的损耗及留有一定的余量)注意：总点数=数据+语音光纤或铜缆使用：=从楼宇的核心机房至各个楼层的距离大对数电缆：=从楼宇的核心机房至各个楼层的距离注意：对数的使用多少看楼层内的语音数量1、数据配线架（包括模块）：=楼宇数据总点数/24或482、110配线架（包括模块）：=楼宇语音总点数/1003、理线架：=数据配线架数*2（交换机也要用到）4、RJ45转RJ11鸭嘴跳线：=楼宇语音总点数5、数据跳线：=楼宇数据总点数u光纤配线架：=光纤芯数（一般一个12口ST机架）6、光纤跳线（ST-LC）：=光纤芯数7、尾纤（ST）：=光纤芯数8、耦合器（ST）：=光纤芯数9、光纤使用量：=各楼宇间距离+适量冗余（常用重铠6芯单模）1、数据配线架（包括模块）：=机房预留数据总点数/242、110配线架（包括模块）：=机房预留语音总点数/1003、理线架：=数据配线架数*2（交换机也要用到）4、RJ45转RJ11鸭嘴跳线线：=机房预留语音总点数5、数据跳线：=机房预留数据总点数核心机房（垂直子系统为铜缆时）：数据配线架（包括模块）：=管理间数/24110配线架（包括模块）：=楼宇语音总点数/100理线架：=数据配线架数*2（交换机也要用到）RJ45转RJ11鸭嘴跳线线：=楼宇语音总点数数据跳线：=管理间数核心机房（垂直子系统为光纤时）：1、光纤配线架：=管理间数*光纤芯数2、光纤跳线（ST-LC）：=管理间数*光纤芯数3、尾纤（ST）：=管理间数*光纤芯数4、耦合器（ST）：=管理间数*光纤芯数二、综合布线各线缆用量计算45RJ-45头的需求量：m=n*4+n*4*15%m:表示RJ-45接头的总需求量n:表示信息点的总量n*4*15%:表示留有的富余信息模块的需求量：m=n+n*3%m：表示信息模块的总需求量n:表示信息点的总量n*3%：表示富余量1、每层楼用线量：C=[0.55*(L+S)+6]*nL:本楼层离管理间最远的信息点距离S：本楼层离管理间最近的信息点距离n:本楼层的信息点总数0.55：备用系数6：端接容差2、C=[0.55(F+N)+6]*mC每个楼层的用线量F为最远信息插座离配线间的距离N为最近的信息插座离配线间的距离m为每层信息插座的数量1、最长的线距+最短的线距)/2=平均值(平均值+5米)*点数=总长度总长度/305(标准每箱米数)+2箱=总箱数备注：+的数量也可自己定，第一次的话，宁可多备点，不要事后后悔。

1.1.综合布线系统通用技术规格及要求1.1.1.系统总体技术要求1.1.1.1.********工程综合布线系统要求符合ISO/IEC 11801:2002 Ed2.0 6类UTP最新的国际标准，系统整体信道带宽性能要求能够支持至少250MHz以上的数据传输。

其应用能够充分保证整个航站区及配套设施高速、可靠的信息传输要求，适应现在和将来的技术发展。

保证********工程综合布线系统是一套先进的、完整的、规范化的布线系统。

1.1.1.2.********工程的计算机网络系统主干采用万兆以太网技术，因此，综合布线系统主干线要求按照万兆光纤布线标准进行设计，符合基于光缆的10G以太网标准IEEE 802.3ae；水平布线要求支持千兆以太网需求，支持基于铜缆的千兆以太网标准IEEE 802.3ab。

1.1.1.3.投标人所提供的综合布线系统配线架、跳线、信息模块、线缆等主要产品元件以及由其构成的整个永久链路须提供传输特性测试报告，以证明其传输特性符合本规格书中提出的所有技术指标。

1.1.1.4.综合布线系统要求采用开放式结构，适用于主流网络拓扑结构，并能适应不断发展的网络技术的需求，能支持综合信息传输和连接（计算机数据通信处理、话音通讯、图像传输、视音频传输以及各种控制信号的通信等多种应用类型）。

1.1.1.5.综合布线系统采用模块化结构，保证系统能很容易的扩充和升级。

系统中任何一个信息点都能够连接不同类型的计算机设备和其它信息设备。

对任一个分支单元的改动都不会影响系统的其它单元。

能在设备布局和需要发生变化时实施灵活的线路管理。

1.1.1.6.要求综合布线系统保证实现信息安全、可靠地传输。

1.1.1.7.综合布线系统需提供较强的系统管理能力，可以有效地进行系统管理、系统维护、系统故障的排除。

1.1.2.产品认证1.1.2.1.投标人所提供的布线产品须经过具有合法性、独立性和权威性的中国权威测试机构（如：信息产业部数据通讯产品质量监督检验中心、信息产业部光通信产品质量监督检验中心、国家电线电缆检测中心等等）进行测试认证，并出具该机构发出的认证证明。

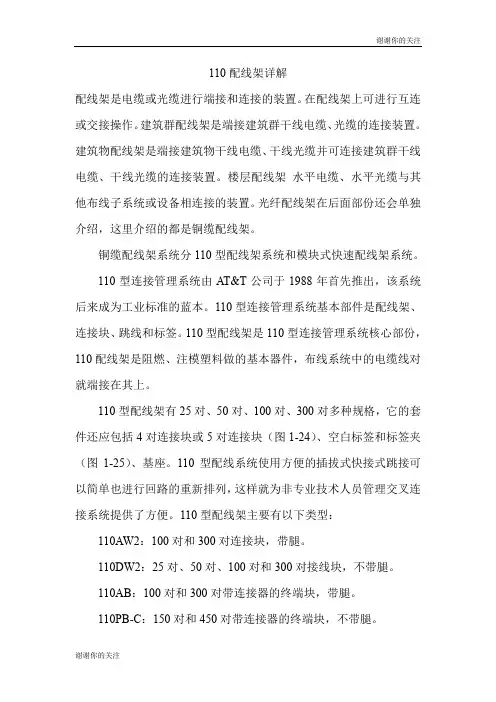

110配线架详解配线架是电缆或光缆进行端接和连接的装置。

在配线架上可进行互连或交接操作。

建筑群配线架是端接建筑群干线电缆、光缆的连接装置。

建筑物配线架是端接建筑物干线电缆、干线光缆并可连接建筑群干线电缆、干线光缆的连接装置。

楼层配线架水平电缆、水平光缆与其他布线子系统或设备相连接的装置。

光纤配线架在后面部份还会单独介绍，这里介绍的都是铜缆配线架。

铜缆配线架系统分110型配线架系统和模块式快速配线架系统。

110型连接管理系统由AT&T公司于1988年首先推出，该系统后来成为工业标准的蓝本。

110型连接管理系统基本部件是配线架、连接块、跳线和标签。

110型配线架是110型连接管理系统核心部份，110配线架是阻燃、注模塑料做的基本器件，布线系统中的电缆线对就端接在其上。

110型配线架有25对、50对、100对、300对多种规格，它的套件还应包括4对连接块或5对连接块（图1-24）、空白标签和标签夹（图1-25）、基座。

110型配线系统使用方便的插拔式快接式跳接可以简单也进行回路的重新排列，这样就为非专业技术人员管理交叉连接系统提供了方便。

110型配线架主要有以下类型：110AW2：100对和300对连接块，带腿。

110DW2：25对、50对、100对和300对接线块，不带腿。

110AB：100对和300对带连接器的终端块，带腿。

110PB-C：150对和450对带连接器的终端块，不带腿。

110AB：100对和300对接线块，带腿。

110BB：100对连接块，不带腿。

110型配线架的缺点是不能进行二次保护，所以在入楼的地方需要考虑安装具有过流、过压保护装置的配线架。

110型配线架主要有五种端接硬件类型。

110A型、110P型、110JP 型、110VP VisiPatch型和XLBET超大型。

110A、110P、110JP、110VP VisiPatch和XLBET系统具有相同的电气性能，但是其性能、规格及占用的墙场或面板大小则有所不同。

［项目名称全]综合布线工程［投标书］[大楼照片]［乙方全]一前言[项目名称全]（以下简称“［项目名称简]”）位于[位置/建筑面积/大楼性质/层高］。

蒙甲方的信任,[乙方全］愿为该大楼设计美观、实用、能够与时代同步发展的一套综合布线系统.感谢[单位全］领导给予［乙方全］投标的机会，希望[乙方简］的技术方案能够为［项目名简]的建设添砖加瓦。

为了能够顺利地完成该大楼的综合布线设计和实施工作，在本［投标书］中，[乙方简]将根据[项目名称简］的实际情况，充分发挥我们在布线设计和施工方面的技巧和经验,以及在布线工程中的综合协调能力，向甲方提出[乙方简]的解决方案。

希望本[投标书]能够为甲方建立一个实用的、可靠的布线系统出一份力。

综合布线系统是大楼中传输计算机信息和电话信息的通道，是埋藏在建筑物中的电缆（或光缆)，因此它与计算机系统和电话系统的布局有着密切的关系，与大楼的基础建设和装潢设计应该融为一体。

对［甲方简]来说，时间就是金钱，如果在建楼时已经充分考虑了信息系统的使用需求,那么在大楼建成后,一方面能使办公人员获得极其良好的工作环境,大大提高工作效率,同时可以避免为了增加通信电缆而对大楼“开肠破肚",使大楼内外的美丽保持始终.在这一方面,［单位全]的领导在大楼建造伊始已经考虑到布线系统的重要性和实用性,这将为布线系统以及信息系统的实现带来相当多的益处.布线系统是与建筑、装潢等方面密切相关的,因此,在本[投标书］中，将涉及多方面的因素，并对布线工程的总体规划和结构提出自己的方案，供各位领导参考.为了使本大楼得到长期的、更多的收益，本［投标书］在满足需求的前提下,提出了自己的解决方案,并重点考虑了今后的系统扩充、可靠性、易维护、易管理等问题，希望本投标方案能给［项目名称简]带来最大的实惠.为实现上述目标，本系统将按以下原则予以设计：➢采用先进、成熟、实用的技术；➢考虑21世纪的客户对办公环境及舒适性的需求；➢采用的系统和设备是标准化的、具有开放性、可扩性和灵活性;➢构成的系统必须具有安全性、可靠性和容错性。

六类综合布线招标技术要求1.1综合布线系统1.1.1项⽬概述重庆融汇温泉.卡尔森丽笙酒店位于重庆市沙坪坝区，覆盖⾯积约8万⽅，整个楼地上⾼15层，地下三层，酒店负三层⾄地上三层主要以酒店办公管理为主，4到15层以酒店客房为主。

本综合布线系统⼯程是重庆融汇温泉.卡尔森丽笙酒店整个弱电系统的基础链路，也是整个酒店今后运转的信息⾼速公路，是酒店信息处理⽹络的基础平台，利⽤综合布线系统为计算机⽹络、语⾳通信、图像、多媒体等各种信息提供⾼速传输通道。

因此，综合布线系统要求具有先进性、开放性、灵活性、可靠性、冗余性，达到使⽤灵活、扩充⽅便、管理简便、维护容易的⾼标准布线系统⽬标，并保持在未来10年以⾄20年内保持先进性。

综合布线系统产品需要考虑环境的影响，其⼯作温度要求达到-40℃～70℃。

综合布线系统要求符合TIA/EIA 568-B.2-1 6类UTP最新的国际标准。

系统整体信道带宽性能要求能够⽀持⾄少250MHz以上的数据传输。

其应⽤能够充分保证整个系统⾼速、可靠的信息传输要求，适应现在和将来的技术发展。

客户的计算机⽹络系统主⼲采⽤万兆以太⽹技术，因此，综合布线系统主⼲线要求按照万兆光纤布线标准进⾏设计，符合基于光缆的万兆以太⽹标准IEEE 802.3ae；⽔平布线要求⽀持千兆以太⽹需求，⽀持基于铜缆的千兆以太⽹标准IEEE 802.3ab。

投标⼈所提供的综合布线系统配线架、跳线、信息模块、线缆等主要产品元件以及由其构成的链路须提供传输特性测试报告，以证明其传输特性符合本规格书中提出的所有技术指标。

综合布线系统要求采⽤开放式结构，适⽤于主流⽹络拓扑结构，并能适应不断发展的⽹络技术的需求，能⽀持综合信息传输和连接（计算机数据通信处理、话⾳通讯、图像传输、视⾳频传输以及各种控制信号的通信等多种应⽤类型）。

综合布线系统采⽤模块化结构，保证系统能很容易的扩充和升级。

系统中任何⼀个信息点都能够连接不同类型的计算机设备和其它信息设备。

产品特性：1、满足或优于语音传输标准2、IDC打线柱夹子与8芯针方向为90度3、带后置式理线架，便于线缆的安装和维护，以及增加线缆的曲率半径4、较大的正面标识空间，方便端口标识，便于端口管理5、磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及适用寿命6、8芯针触点均适用在100微英寸金属导针的镍层上敷有25微英寸的镀金层材料，具有高抗氧化的特性7、采用优质阻燃聚碳酸酯材料，阻燃性能达到UL94V-0级别8、配线架为整体式设计，钢架结构，保证机械性能9、支持主流端接方式，可用110或科龙工具进行线缆端接，保证了连接方式的通用性和连接的可靠性10、获得UL认证电气性能：1、耐用强度：DC100V（AC750V）1min无击穿和飞弧2、额定电流：1.5Amp3、绝缘电阻：≥200MΩ4、接触电阻：≤1MΩ5、连续电抗：20MΩ6、工作温度：-15℃~70℃物理特性：1、传输宽度大于16MHz2、IDC端子卡接22~16AWG导体3、IDC打线柱耐用性大于250次端接4、插头与插座拔次数大于1500次订货编码：110机架式配线架产品特性：1、性能优于ISO 11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准2、前端平坦，凹型接线夹子及内置线对分离3、较大的正面标识空间，方便端口标识，配有可拆式标示牌，便于管理4、采用优质阻燃聚碳酸脂材料，阻燃性能达到UL94V-0级别5、IDC打线柱夹子为磷青铜材料6、带有固定脚的支架可直接安装在墙上（NORPS110W-100 NORPS110W-50）7、不带固定脚的支架可安装在限制深度的框架或墙上（NORPS110B-100 NORPS110B-50）8、支持主流端接方式，可用110工具进行线缆端接，保证了连接方式的通用性和连接的可靠性9、110连接端子有4对和5对两种规格可选择，标准配置为20个4对连接端子和4个5对10、通过第三方权威机构认证，获得UL认证电气性能：1、耐压强度： DC1000V(AC750V)1min 无击穿和飞弧2、绝缘电阻: ≥1000MΩ3、接触电阻:≤2.5MΩ4、连续电抗： 20MΩ5、工作温度： -25℃—70℃物理特性：1、传输带宽大于250MHz2、IDC端子卡接22-26AWG导体3、IDC打线柱耐用性大于250次端接。

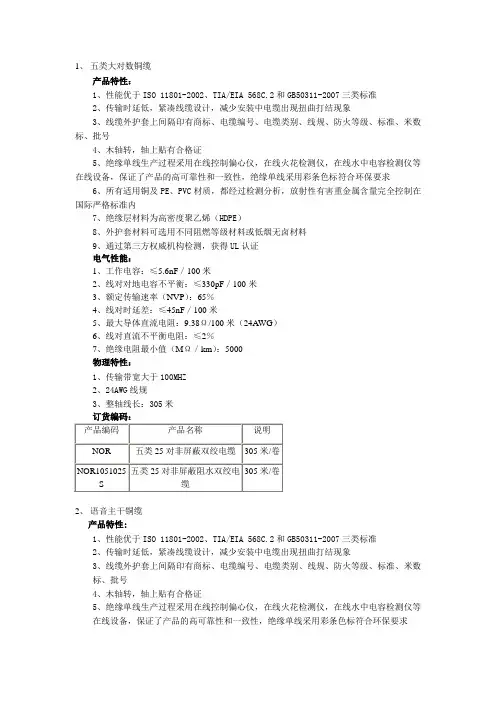

1、五类大对数铜缆产品特性：1、性能优于ISO 11801-2002、TIA/EIA 568C.2和GB50311-2007三类标准2、传输时延低，紧凑线缆设计，减少安装中电缆出现扭曲打结现象3、线缆外护套上间隔印有商标、电缆编号、电缆类别、线规、防火等级、标准、米数标、批号4、木轴转，轴上贴有合格证5、绝缘单线生产过程采用在线控制偏心仪，在线火花检测仪，在线水中电容检测仪等在线设备，保证了产品的高可靠性和一致性，绝缘单线采用彩条色标符合环保要求6、所有适用铜及PE、PVC材质，都经过检测分析，放射性有害重金属含量完全控制在国际严格标准内7、绝缘层材料为高密度聚乙烯（HDPE）8、外护套材料可选用不同阻燃等级材料或低烟无卤材料9、通过第三方权威机构检测，获得UL认证电气性能：1、工作电容：≤5.6nF／100米2、线对对地电容不平衡：≤330pF／100米3、额定传输速率（NVP）：65％4、线对时延差：≤45nF／100米5、最大导体直流电阻：9.38Ω/100米（24AWG）6、线对直流不平衡电阻：≤2％7、绝缘电阻最小值（MΩ／km）：5000物理特性：1、传输带宽大于100MHZ2、24AWG线规3、整轴线长：305米订货编码：2、语音主干铜缆产品特性:1、性能优于ISO 11801-2002、TIA/EIA 568C.2和GB50311-2007三类标准2、传输时延低，紧凑线缆设计，减少安装中电缆出现扭曲打结现象3、线缆外护套上间隔印有商标、电缆编号、电缆类别、线规、防火等级、标准、米数标、批号4、木轴转，轴上贴有合格证5、绝缘单线生产过程采用在线控制偏心仪，在线火花检测仪，在线水中电容检测仪等在线设备，保证了产品的高可靠性和一致性，绝缘单线采用彩条色标符合环保要求6、所有适用铜及PE、PVC材质，都经过检测分析，放射性有害重金属含量完全控制在国际严格标准内7、绝缘层材料为高密度聚乙烯（HDPE）8、外护套材料可选用不同阻燃等级材料或低烟无卤材料9、通过第三方权威机构检测，获得UL认证电气性能：1、工作电容：≤5.6nF／100米2、线对对地电容不平衡：≤330pF／100米3、额定传输速率（NVP）：65％4、线对时延差：≤45nF／100米5、最大导体直流电阻：14.8Ω/100米（26AWG）6、线对直流不平衡电阻：≤4％7、绝缘电阻最小值（MΩ／km）：5000物理特性：3、传输带宽大于16MHZ4、24、25、26AWG线规3、整轴线长305米或500米订货编码：3、电话模块产品特性：1、满足语音传输标准2、IDC打线柱夹子与6芯针方向为90度3、扣锁式端接帽，可以对接触点进行保护，避免线缆端接后的过度弯曲、脱落4、外形紧凑，有通用线序标签清晰标注于模块上，便于准确快速地完成端接5、自主的外观设计，简洁美观，采用白色PVC外壳、白色的卡线段子和透明的端接保护帽6、磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及适用寿命7、6芯针触点均适用在100微英寸金属导针的镍层上敷有25微英寸的镀金层材料，具有高抗氧化的特性8、采用优质阻燃聚碳酸酯材料，阻燃性能达到UL94V-0级别9、支持主流端接方式，可用110和科龙工具进行线缆端接，保证了连接方式的通用性和连接的可靠性10、通过第三方权威机构检测，获得UL认证电气性能：1、耐压强度：DC100V（AC750V）1min无击穿和飞弧2、额定电流：1.5Amp3、绝缘电阻：≥200MΩ4、接触电阻：≤1MΩ5、连续电抗：20MΩ6、工作温度：-15℃~70℃物理特性：1、传输宽度大于16MHz2、IDC端子卡接22~16AWG导体3、IDC打线柱耐用性大于250次端接4、插头与插座拔次数大于1500次5、包装：25个/盒订货编码：4、语音配线架产品特性：1、满足或优于语音传输标准2、IDC打线柱夹子与8芯针方向为90度3、带后置式理线架，便于线缆的安装和维护，以及增加线缆的曲率半径4、较大的正面标识空间，方便端口标识，便于端口管理5、磷青铜镀金金针和磷青铜镀锌卡线端子，防止表面氧化，提高接触性能，保证性能及适用寿命6、8芯针触点均适用在100微英寸金属导针的镍层上敷有25微英寸的镀金层材料，具有高抗氧化的特性7、采用优质阻燃聚碳酸酯材料，阻燃性能达到UL94V-0级别8、配线架为整体式设计，钢架结构，保证机械性能9、支持主流端接方式，可用110或科龙工具进行线缆端接，保证了连接方式的通用性和连接的可靠性10、获得UL认证电气性能：1、耐用强度：DC100V（AC750V）1min无击穿和飞弧2、额定电流：1.5Amp3、绝缘电阻：≥200MΩ4、接触电阻：≤1MΩ5、连续电抗：20MΩ6、工作温度：-15℃~70℃物理特性：1、传输宽度大于16MHz2、IDC端子卡接22~16AWG导体3、IDC打线柱耐用性大于250次端接4、插头与插座拔次数大于1500次订货编码：5、110机架式配线架产品特性：1、性能优于ISO 11801-2002、TIA/EIA 568C.2和GB50311-2007超五类标准2、前端平坦，凹型接线夹子及内置线对分离3、较大的正面标识空间，方便端口标识，配有可拆式标示牌，便于管理4、采用优质阻燃聚碳酸脂材料，阻燃性能达到UL94V-0级别5、IDC打线柱夹子为磷青铜材料6、带有固定脚的支架可直接安装在墙上（NORPS110W-100 NORPS110W-50）7、不带固定脚的支架可安装在限制深度的框架或墙上（NORPS110B-100 NORPS110B-50）8、支持主流端接方式，可用110工具进行线缆端接，保证了连接方式的通用性和连接的可靠性9、110连接端子有4对和5对两种规格可选择，标准配置为20个4对连接端子和4个5对连接端子10、通过第三方权威机构认证，获得UL认证电气性能：1、耐压强度： DC1000V(AC750V)1min 无击穿和飞弧2、绝缘电阻: ≥1000MΩ3、接触电阻:≤2.5MΩ4、连续电抗： 20MΩ5、工作温度： -25℃—70℃物理特性：1、传输带宽大于250MHz2、IDC端子卡接22-26AWG导体3、IDC打线柱耐用性大于250次端接6、110型压接跳线产品特性：1、符合TIA、ISO标准对于组件性能的要求，适用于设备间或水平子系统的现场端接2、实现110配线架之间或110配线架与RJ45配线架之间快速互联，具有极大的灵活性，并有多种长度、接头方式和颜色可供选择3、通过第三方权威机构检测，获得UL认证物理特性：1、传输带宽大于100MHz2、﹟：跳线颜色，A=黑B=蓝C=红D=橙E=黄F=灰G=绿3、﹡：跳线长度，数字表示，单位为米4、独立包装7、110型压接头产品特性：1、符合TIA、ISO标准对于组件性能的要求，适用于设备间或水平子系统的现场端接2、适用于设备间或水平子系统的现场端接3、外壳材料为聚碳酸酯，接线柱为镀镍磷青铜4、备有1对、2对、4对110型压接头等规格可供选择。

110语音配线架
一般大对数的电缆以25对线为一组，外面用色带缠绕。

每组的组内顺序按，白红黑黄紫，蓝橙绿棕灰，排列
其中白红黑黄紫为大组顺序，蓝橙绿棕灰为小组顺序
每个小组具体组合就是 :
1-5：白蓝，白橙，白绿，白棕，白灰
6-10：红蓝，红橙，红绿，红棕，红灰
11-15：黑蓝，黑橙，黑绿，黑棕，黑灰
16-20：黄蓝，黄橙，黄绿，黄棕，黄灰
21-25：紫蓝，紫橙，紫绿，紫棕，紫灰
如果是几百对的大对数电缆，一般每25对有色带缠绕，色带的顺序和上述的25对顺序相同，
如果是200对的大对数，具体的线序如下：
1-25：以白蓝色带缠绕的25对
26-50：以白橙色带缠绕的25对
51-75：以白绿色带缠绕的25对
76-100：以白棕色带缠绕的25对
101-125：以白灰色带缠绕的25对
126-150：以红蓝色带缠绕的25对
151-175：以红橙色带缠绕的25对
176-200：以红绿色带缠绕的25对
如果有更多的线对，将继续用彩色带按顺序增加。

110 在打线的时候，根据所要打的大对数线缆的对数，按照彩带的顺序一组一组的打到110配线架上。

打线的时候，先把线按彩带的颜色顺序分开，如1-25是白蓝组，26-50是白橙组，依次排好。

然后取出其中一股25对，按大线序白，红，黑，黄，紫分成五个小组，从白组开始打，白，蓝，白，橙，白，绿，白，棕，白，灰；接下来打红组：红，蓝，红，橙，红，绿，红，棕，红，灰；依次打完25对。

打线时候先把线卡在线位上，完了后用打线到把线压进线位，最后把110模块打到架子上。

110配线架施工方案项目概述本文档旨在提供一份110配线架施工方案，以支持网络设备和服务的有效部署和管理。

110配线架是将电话线、网络电缆等连接起来的重要设备，对于一个网络系统的正常运行起着至关重要的作用。

本方案适用于中小型企业、学校、医院和办公楼等各类场所。

施工准备在正式开始施工前，需要进行以下准备工作： 1. 确定施工区域：根据实际需求确定配线架的安装位置，考虑网络设备和墙壁插座的位置、给排水、电源供应等因素。

2. 选购材料和工具：购买适量的110配线架、配线模块、电缆槽、电缆管等材料，并准备好安装所需的工具，如电钻、螺丝刀、电线剪等。

3. 组织施工人员：根据施工规模确定需要的施工人员数量，并确保他们具备相应的技能和经验。

施工步骤步骤一：准备工作1.在施工区域进行合适的标记，以确定配线架的安装位置和布线路径。

2.安装电缆槽或电缆管，以便后续布线。

3.准备好所需的工具和材料，确保施工顺利进行。

步骤二：安装配线架1.根据标记的位置使用电钻预先打好安装孔。

2.使用螺丝刀将配线架固定在墙壁上，确保其牢固可靠。

步骤三：布线1.选择合适的电缆，根据实际需求剪裁并连接到相应的110配线模块上。

2.按照事先规划的布线路径，将电缆沿着电缆槽或电缆管进行整齐有序地安装。

3.将电缆连接至110配线架上相应的端口，确保连接牢固可靠。

步骤四：测试与管理1.使用专业的网络测试工具，对配线架上的连接进行测试，以确保网络信号传输正常。

2.对配线架和布线进行合理的标记和分类，方便日后的维护和管理。

3.编写详细的配线架布局图，记录每个端口连接至何设备，以便后续的维护和故障排除。

施工注意事项1.施工期间必须遵守相关安全规定，注意个人安全和设备安全。

2.布线路径应尽量避免与电源线及其他信号线交叉，以防止干扰和信号损失。

3.保持整洁，将多余的电缆剪断并整理好，以确保配线架的规范和美观。

4.要定期检查和维护配线架，保持其正常运行。

招标项目及要求一、综合布线系统1）CAT.6 U/UTP六类非屏蔽线缆六类非屏蔽数据水平布线采用高性能的人性化的及“C3十字骨架”设计,线规23AWG；要求保证在施工后与产品出厂具有一致的性能，即“安装型性能”－用户真正需要得到的性能。

水平六类非屏蔽线缆要求符合ISO/IEC 11801:2002,TIA/EIA-568-B类标准，电缆防火等级要求为UL认证级别。

为减少浪费,线缆内应配有剥皮拉线以便于施工。

在大开间的办公室要采用开放式布线系统。

线缆结构：电缆提供更大的性能预留，水平电缆选用“中心C3十字骨架”，确保是真正的六类。

250MHz，30年质保。

电缆快速和方便的端接，DELTA、UL、ETL认证。

特性阻抗：100±15Ω；护套：PVC阻燃；工作温度:：－10°C 至 +50°C；外皮颜色：蓝色；电气特性如下表：六类非屏蔽电缆参数如下表：2）六类非屏蔽信息模块整体采用透明PC料制造，防撞阻燃抗冲击。

匹配线规：22－24AWG；最少卡接次数：≥1000次；打线方式：EIA/TIA568A/B；ISO/IEC11801:2002；强度要求：耐抗击强冲击；工作温度范围：－10至60度；安装方式：安装时可任选90度直插和45度斜插，免工具,可反复拆卸端接；3）信息面板规格：方形86式，双孔45度(斜角)卡接安装方式；颜色：白色；阻燃标准：UL-94VO；标签要求：自带可更换式标签；其他要求：面板要求采用86型原厂面板产品。

具有防火及抗冲击坚固功能并具有UL阻燃V94-0标准认证，PC材料。

符合ISO/IEC 11801：2002，EN50173，ANSI/TIA/EIA 568B，并保证可以同时安装6类和更高级别模块，方便以后升级，自带防尘盖，面板采用标准“86”系列产品，面板要求采用双层结构设计，安装完毕后的面板外观不允许看到螺钉孔。

4）24口模块式数据配线架（空盘）配线架端口：1HU，模块化配线架，6个独立的模块组，便于不同功能的切换。

110配线架详解配线架是电缆或光缆进行端接和连接的装置。

在配线架上可进行互连或交接操作。

建筑群配线架是端接建筑群干线电缆、光缆的连接装置。

建筑物配线架是端接建筑物干线电缆、干线光缆并可连接建筑群干线电缆、干线光缆的连接装置。

楼层配线架水平电缆、水平光缆与其他布线子系统或设备相连接的装置。

光纤配线架在后面部份还会单独介绍，这里介绍的都是铜缆配线架。

铜缆配线架系统分110型配线架系统和模块式快速配线架系统。

110型连接管理系统由AT&T公司于1988年首先推出，该系统后来成为工业标准的蓝本。

110型连接管理系统基本部件是配线架、连接块、跳线和标签。

110型配线架是110型连接管理系统核心部份，110配线架是阻燃、注模塑料做的基本器件，布线系统中的电缆线对就端接在其上110型配线架有25对、50对、100对、300对多种规格，它的套件还应包括4对连接块或5对连接块（图1-24）、空白标签和标签夹（图1-25）、基座。

110型配线系统使用方便的插拔式快接式跳接可以简单也进行回路的重新排列，这样就为非专业技术人员管理交叉连接系统提供了方便。

110型配线架主要有以下类型：110AW2：100对和300对连接块，带腿。

110DW2：25对、50对、100对和300对接线块，不带腿。

110AB：100对和300对带连接器的终端块，带腿。

110PB-C：150对和450对带连接器的终端块，不带腿。

110AB：100对和300对接线块，带腿。

110BB：100对连接块，不带腿。

110型配线架的缺点是不能进行二次保护，所以在入楼的地方需要考虑安装具有过流、过压保护装置的配线架。

110型配线架主要有五种端接硬件类型。

110A型、110P型、110JP 型、110VP VisiPatch型和XLBET超大型。

110A、110P、110JP、110VP VisiPatch和XLBET系统具有相同的电气性能，但是其性能、规格及占用的墙场或面板大小则有所不同。

采购清单及相关要求（一）采购清单注：1、采购清单中，如果在技术参数或配置中标明了品牌或产地，则仅供参考，并非指定，投标人可以选用替代的方案，但这种替代整体上要优于或相当于招标文件的相关要求。

2、为鼓励不同品牌的充分竞争，如某设备的某技术参数或要求属于个别品牌专有，则该技术参数及要求不具有限制性，投标人可对该参数或要求进行适当调整，并应当说明调整的理由，且该调整须经评委会审核认可。

3、投标人对招标人提供的采购清单应完全响应或调整后的参数、要求要满足招标文件相关要求，如果后期施工过程中发现个别设备（材料）名称及技术参数不符合招标人使用需求的，招标人有权要求投标人按照招标文件中采购清单的设备（材料）名称及技术参数供货，该部分设备（材料）差价不予调整。

4、若上传图纸中部分数据或参数与采购清单不一致的，报价时以采购清单为准。

（二）技术要求1、所投货物须（包括零部件）为全新的、未使用过的原装正品。

提交货物的技术参数和配置应与招标文件的要求及其投标文件的技术响应表（如果被评委会接受的话）相一致。

若招标文件及投标文件中无相应说明，则以国家有关部门最新颁布的相应标准及规范为准。

投标人对技术参数的响应情况需提供相关技术证明文件（第三方检测报告或产品彩页或产品使用说明书或厂家官网截图等）予以证明。

2、投标人提供的相关技术证明文件中关于同一技术参数的表述与检测报告不一致时，以检测报告为准。

3、所投货物国家有相关强制性要求及节能环保要求的，则必须符合国家相关强制性要求及节能环保要求。

4、中标人在项目实施过程中，进场单位和人员的资质、资格须符合国家、省、市有关规定。

施工期间中标人所发生的或中标人施工场地内发生的或中标人原因造成的安全事故，均应由中标人负责按有关规定处理善后事宜，并承担给招标人造成的损失。

5、技术支持5.1中标人应向招标人提供全方位及时而有效的技术支持和服务。

5.2中标人负责供货、安装调试、施工、试运行及配合验收。

怎样根据语音点来配置110配线架
统计出语音点，用这个数除以24得到水平配线架的数量，除以100得到干线的数量。

采用的是语音和数据互换的布线方式，也就是说网络和语音信息点都是采用网线来敷设的，可以找一个110配线架来看看，一般110型50对配线架模块的标准配置是10个4对的2个5对的，因此这个配线架可以卡接12条4对的网线，也就是说110型100对配线架的配置是20个4对连接块加上4个5对连接块，可以卡接24条网线。

另外说一下，一般的110型100对配线架上面都是4排线缆卡接条形位置，每一排是25对，对于4对的网线来说，这排只能卡接6条网线，刚好是24对并富裕一对的位置，因此100对配线架的数量就是输出的语音信息点除以24。

而除以200得到主干的数量这个方法好像不对，应该是除以100；因为主干一般都是采用25对、50对或者100对的大对数电缆，一对先就是一路语音信号，因此除以100就是所需要的大对数配线架的数量。

还有记住不管是除以24还是除以100，只要有小数点后面的数字，都统统向上进以为，也就是说答案如果是21.1个的话，那就要用22个配线架。

配线架的计算方法(总4页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除管理子系统的设计是综合布线工程设计过程中的重要组成部分，而根据信息点的数量计算出各类配线架的规模则是管理子系统设计的基础。

本文根据综合布线系统推导出了根据信息点数计算配线架规模的公式。

1 语音配线架规模的计算在目前的综合布线工程中，语音配线架大多采用110配线架。

常用的110配线架有50对、100对和300对等几各规格。

下面将分别推导出采用这几种配线架中的某一种时的计算公式。

1.1楼层配线间语音配线架规模的计算在楼层配线间中，语音系统的交连场一般包括蓝场、紫/橙场和白场。

根据现行的布线标准，这些交连场端接线路的模块化系数分别为：（1）蓝场4对线；（2）紫/橙场3对线；（3）白场1对线（按每个语音点配一对干线计算）；按照上述端接线路的模块化系数，如果采用50对110配线架，每个楼层配线间蓝场的规模（需要的数量）应按照式（1）进行计算。

（1）式中：V1——每个楼层配线间中蓝场的规模；N——每个楼层配线间管理的语音点；12——一个50对110配线架可端接12个4对线。

紫/橙场的规模应按照式（2）进行计算。

（2）式中：V2——每个楼层配线间紫/橙场的规模；N——每个楼层配线间管理的语音点数；16——一个50对110配线架可端接16个3对线。

白场的规模应按照式（3）进行计算。

（3）式中：V3——每个楼层配线间白场的规模；N——每个配线间管理的语音点数；50——一个50对110配线架可端接50个1对线。

因此，如果语音系统采用50对110配线架，每个楼层配线间语音系统的配线架规模应按照式（4）进行计算。

（4）式中：V——每个楼层配线间语音配线架的规模；N——每个配线间管理的语音点数。

式（4）中最后的除法运算为整除运算（以下各式中最后的除法运算均为整除运算）。

在式（4）的推导过程中取近似值的实质是将白场的每一个50对配线架只使用48对，或者说是认为每50对中有2对是备用的，这里所说的近似运算不会对结果造成太大的影响，因为该式最后的计算结果是取整后加1，就已经决定了其结果是近似值。
