空调水无缝钢管安装技术交底

焊接时，严格控制坡口质量，破口的形式和尺寸见下表。

焊缝饱满，打压试验前，焊缝部位禁止刷油。

支架与管道焊接时，管道侧的咬边量，应小于0.1倍的管壁厚。

管道焊接破口形式和尺寸
项次
厚度T
（mm）
破口名称破口形式
破口尺寸
备注
间隙C
（mm）
钝边P
（mm）
破口角度α
（°）
1 6～9
V型破口
0～2.0 0～2 65～75 9～26 0～3.0 0～3 55～65
四、支架安装
无缝钢管管径DN400支架使用14#槽钢,钢板与管道之间用护板连接；DN350支架使用12#槽钢，钢板与管道之间用护板连接；DN200支架使用8#槽钢，钢板与管道直接连接；DN150-DN80支架使用5#槽钢，钢板与管道直接连接。

无缝钢管楼板处设支架，做法见下图（1）
图（1）图（1）。

技术交底记录
日期：年月日
工程名称
分部工程名称
空调水系统
分项交底名称
管道冷热（媒）水系统安装；冷却水系统安装；冷凝水系统安装；
技
术
交
底
内
容
交底内容:
材质及连接方式：
1、1、本工程空调水管立管采用异程式，水平管采用同程式。
2、2、空调冷冻水管DN≤32，采用普通焊接钢管，丝接。32＜DN＜300采用无缝钢管，焊接。DN≥300采用螺旋焊接钢管，焊接。
支吊架采用灰色防锈漆，管道采用红色防锈漆。
立管安装：
自下而上逐层安装。管道吊装时，卷扬机及滑轮要固定牢固，管道要焊吊耳，吊耳要焊接牢固，管道焊接时立管未作固定支架前，要做临时支架和肋片固定，以免发生坠落情况，立管坡口必须严格按照规范要求。
水平管的安装
放线、定位核准，支架安装，管道安装，调整管道坡度。
技
术
交
底
内
容
3、按照设计和施工要求在竖井和顶板上划出支架位置，并按支吊架要求进行施工。
支架间距按下表：
公称直径
（mm）
15
20
25
32
40
50
70
80
100
125
150
200
250
300
L1
1.5
2.0
2.5
2.5
3.0
3.5
4.0
5.0
5.0
5.5
6.5
7.5
8.5
9.5
L2
2.5
3.0
3.5
4.0
3、空调凝结水管采用镀锌钢管，丝接。
空调冷却塔供回水管DN≤150，采用普通焊接钢管，焊接。

1)管道试压以前，施工人员应熟悉有关施工验收规范要求，了解管路走向及敷设方式，试压水源引接点和排放点的选择应会同有关人员到场确认后方可实施。试压用和各种材料机具、通讯器材进场前应做好检查、检验工作。
2)试压前应对已安装完毕的管道系统再次进行复验确认:
A管道系统全部设计要求安装完毕；
B设计修改变更的部分均已完善；
3)风机盘管管路中的供、回水球阀及过滤器尽可能安装在风机盘管的托水盘内。
4)配管过程中丝扣加工应光洁，不得有毛刺，乱丝、断丝总长度不得超过丝扣全长的10%。螺纹连接的密封填料应均匀附着在管道螺纹部分，拧紧螺纹时，不得将填料挤入管道内，连接后，应将连接处的内外部清理干净。
5)供、回水支管敷设过程中，尽可能避免超过风机盘管供、回水接管口高度的局部上弯现象存在，避免产生“气塞”现象。
5)法兰与管子组焊时，应确保管道与法兰的垂直度，法兰与泵口或阀门连接时，密封面应保持平行，法兰密封面的平行偏差，应不大于法兰外径的1.5%，且不大于2mm。法兰连接过程中严禁强行对口，连接螺栓自动松动，拧紧螺栓时应对称或十字交叉进行，以保证垫片各处受力均匀，拧紧后螺栓露出丝扣的长度为2扣。
6)成排泵组配管过程中，阀门安装高度、阀门手柄方向、温度计、压力表应便于操作与观察，安装高度保持一致。
3.9空调水系统路控制阀、管路附件、仪表部件安装
1）装在系统管路中的各类阀件，管路附件及仪表部件的几何尺寸和连接的相关尺寸应进行实测，绘制连接大样图，标出相关尺寸，与施工图中的对应安装尺寸进行比较，确认后方可投入安装。
2）装在管路中的仪表根部件，应根据仪表点根部件的连接方式和尺寸制作加工，安装时应根据管内介质流向、设计规定的测点前后直管段长度要求确定安装位置。
4）水平管、立管可以使用手动葫芦加人工，吊装时要注意两端平衡起吊，以防滑落伤人；管道安装在符合图纸设计的基础上，要与各有关专业协调，做好空间上的合理安排。

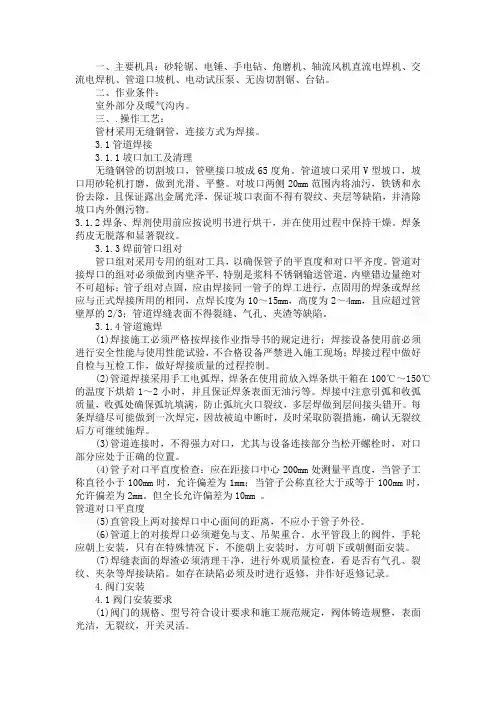

一、主要机具：砂轮锯、电锤、手电钻、角磨机、轴流风机直流电焊机、交流电焊机、管道口坡机、电动试压泵、无齿切割锯、台钻。

二、作业条件：室外部分及暖气沟内。

三、.操作工艺：管材采用无缝钢管，连接方式为焊接。

3.1管道焊接3.1.1坡口加工及清理无缝钢管的切割坡口，管壁接口坡成65度角。

管道坡口采用V型坡口，坡口用砂轮机打磨，做到光滑、平整。

对坡口两侧20mm范围内将油污，铁锈和水份去除，且保证露出金属光泽，保证坡口表面不得有裂纹、夹层等缺陷，并清除坡口内外侧污物。

3.1.2焊条、焊剂使用前应按说明书进行烘干，并在使用过程中保持干燥。

焊条药皮无脱落和显著裂纹。

3.1.3焊前管口组对管口组对采用专用的组对工具，以确保管子的平直度和对口平齐度。

管道对接焊口的组对必须做到内壁齐平，特别是浆料不锈钢输送管道，内壁错边量绝对不可超标；管子组对点固，应由焊接同一管子的焊工进行，点固用的焊条或焊丝应与正式焊接所用的相同，点焊长度为10～15mm，高度为2～4mm，且应超过管壁厚的2/3；管道焊缝表面不得裂缝、气孔、夹渣等缺陷。

3.1.4管道施焊(1)焊接施工必须严格按焊接作业指导书的规定进行；焊接设备使用前必须进行安全性能与使用性能试验，不合格设备严禁进入施工现场；焊接过程中做好自检与互检工作，做好焊接质量的过程控制。

(2)管道焊接采用手工电弧焊，焊条在使用前放入焊条烘干箱在100℃～150℃的温度下烘焙1～2小时，并且保证焊条表面无油污等。

焊接中注意引弧和收弧质量，收弧处确保弧坑填满，防止弧坑火口裂纹，多层焊做到层间接头错开。

每条焊缝尽可能做到一次焊完，因故被迫中断时，及时采取防裂措施，确认无裂纹后方可继续施焊。

(3)管道连接时，不得强力对口，尤其与设备连接部分当松开螺栓时，对口部分应处于正确的位置。

(4)管子对口平直度检查：应在距接口中心200mm处测量平直度，当管子工称直径小于100mm时，允许偏差为1mm；当管子公称直径大于或等于100mm时，允许偏差为2mm。

2.2焊接
接口焊接采用电弧焊，一遍打底，二遍成活，每道焊缝均一次焊完，每层施焊的引熄弧点须错开。
电弧焊的接头形式
2．2．1管节焊接前应先修口、清渣、管端端面的坡口角度、钝边、间隙，应符合规范规定；不得在对口间隙夹焊帮条或用加热法缩小间隙施焊。
2．2．2对口时应使内壁齐平，采用长300mm的直尺在接口内壁周围顺序贴靠，错口的允许偏查差应为0.2倍壁厚，且不得大于2mm。

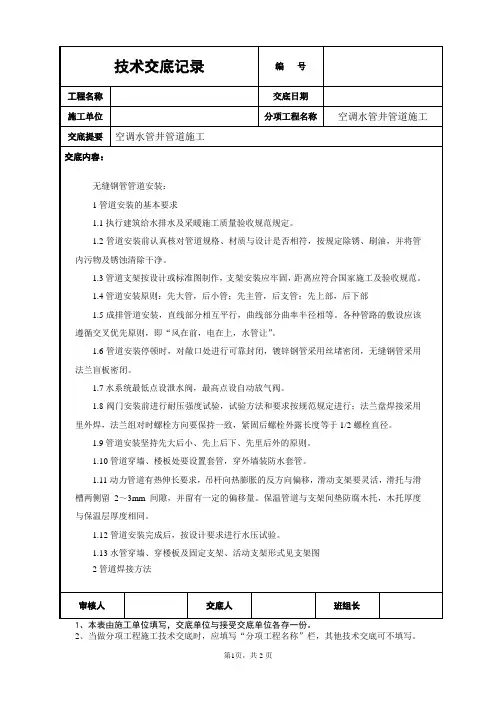

无缝钢管管道安装：
1管道安装的基本要求
1.1执行建筑给水排水及采暖施工质量验收规范规定。
1.2管道安装前认真核对管道规格、材质与设计是否相符，按规定除锈、刷油，并将Байду номын сангаас内污物及锈蚀清除干净。
1.3管道支架按设计或标准图制作，支架安装应牢固，距离应符合国家施工及验收规范。
1.4管道安装原则：先大管，后小管；先主管，后支管；先上部，后下部
2．2．5管道的焊接：焊缝质量必须符合有关规定，焊缝应平滑，宽窄一致，根部焊透，无明显的凹凸缺陷及咬边现象，焊缝加强面应高出管面约2毫米，焊出坡口边缘2-3毫米。
2．2．6管道与法兰焊接时，管道应插入法兰三分之二，法兰与管道应垂直，两者的轴线重合。
a、水平管道坡度不小于0.3%。
b、焊接前应检查施焊环境，焊接安装设备、焊接材料的干燥及清理，必须符合规范及焊接操作规定。
1.5成排管道安装，直线部分相互平行，曲线部分曲率半径相等。各种管路的敷设应该遵循交叉优先原则，即“风在前，电在上，水管让”。
1.6管道安装停顿时，对敞口处进行可靠封闭，镀锌钢管采用丝堵密闭，无缝钢管采用法兰盲板密闭。
1.7水系统最低点设泄水阀，最高点设自动放气阀。
1.8阀门安装前进行耐压强度试验，试验方法和要求按规范规定进行；法兰盘焊接采用里外焊，法兰组对时螺栓方向要保持一致，紧固后螺栓外露长度等于1/2螺栓直径。

1-2、材料规格要求：
1-2-1、空调冷热水管按设计要求：管径小于等于≤DN32时采用热镀锌钢管（GB/T 3092-2008）丝扣连接；管径大于DN32时采用20#无缝钢管（GB/T 8163-2008）焊接连接；冷凝水管道采用硬质PVC管道粘结连接。对于空调机组配管时由于主管路已试压完成，支管及设备接口都为DN40，所以为小管路配管。
2-10、法兰与管道焊接连接时，插入法兰盘的管子端部距法兰盘内端面为管壁厚度的1．3～1．5倍，便于焊接。焊接法兰时，保证管子与法兰端面垂直，里外施焊。法兰的衬垫不得突入管内，紧固螺栓要按对称十字形顺序，分两次或三次拧紧，保证法兰衬垫受力均匀，同时保证法兰的严密性，拧紧后以露出螺母两扣螺纹为宜。
2-11、支架的垫木安装应与支架平齐，垂直，其紧固的抱箍开孔间距应紧贴垫木，不能有过大间隙，支架上开孔需用电钻并清理毛刺。
2-3、管道支架的防腐除锈必须在地面提前做好，支架的切割毛边、氧化铁必须用角向磨光机打磨光滑，以免刮伤操作人员，支架的固定必须牢固。
2-4、采用砂轮切割机与气割切割，管子切割时注意切口的位置，管子端面要求平整，无裂纹、无毛刺，气割切割后必须打磨氧化铁。
2-6、空调机组热水回水配电磁两通阀为丝扣连接，DN40，所以热水回水管路的连接中间必须购买碳钢丝头，保证阀门拆卸性，两边必须安装活接头。丝扣连接丝扣必须无毛刺，螺纹应清洁、规整，断丝或缺丝不大于螺纹全扣数的10％；连接牢固；接口处根部外露螺纹为2-3扣，无外露麻丝。
管道焊接坡口形式和尺寸
项次
厚度T（mm
坡口名称
坡口形式
坡口尺寸
备注
间隙C（mm）
钝边P（mm）
坡口角度
1
1~3
I型坡口
0~1.5

运送和安装阀件时，要轻拿轻放，防止由于碰撞而产生旳执行机构变形。中断安装前，必须将所留管口作临时封闭（用木塞、塑料塞或用牛皮纸、塑料布包扎好）。
在管道刷漆前，必须清理施工现场环境，并在现场覆盖塑料薄膜，以免油漆污染地面，每次油漆后，专人看护，严禁摸碰，防止灰尘污染油漆表面，油漆后4小时内严禁沾水。
安全注意事项
（2）管道系统在试压前，按设计施工图进行查对。对支架与否牢固，管线与否为封闭系统等有也许对试压导致影响旳环节进行检查。
（3）安装试压临时管线、试压仪表及设备，在系统最高点设置放空装置，最低点设置排污装置，对不能参与试压旳设备与阀件，加隔离。
（4）系统注水过程中组织人员认真检查，对发现旳问题及时处理。
工程名称
交底部位
工程编号
日期
交底内容：
空调水管制作安装
空气冷凝水管采用热镀锌钢管，供回水管公称管径DN不不小于100mm时采用焊接钢管，当公称直径不小于等于100mm时采用无缝钢管。连接方式公称直径不不小于70MM时采用螺纹连接方式，公称直径不小于等于70MM时采用焊接或法兰连接方式，镀锌钢管采用螺纹连接。空调供回水管坡度为0.003，空调凝结水管坡度为0.01.
3、钢管丝接
（1）管螺纹加工
采用机械套丝切割机加工管螺纹，规定和注意事项如下：
1）根据管子旳直径选择对应旳板牙和板牙头，并按板牙上旳序号，依次装入对应旳板牙头；
2）加工较长旳管子时，用辅助料架做支撑，高度可调整合适；
3）使用电动套丝机割刀断管时，应缓缓加力，均匀旳切割，用力不匀轻易损坏割刀用设备；大管径旳管材采用无齿切割锯进行切割。
（9）以系统最大设计流量和或不不不小于1.5m/s流速进行管路旳冲冼。根据实际状况，可将空调水系统设备进出口阀门关闭，采用洁净自来水对管网进行灌水直至系统灌满水为止，启动系统最低处旳阀门，进行排污。反复多次，直至排出水中不带泥沙、铁屑等杂质，且出水口旳水色和透明度与进水目测一致方为合格。

空调水系统安装施工技术交底
④支吊架组对焊接过程中，至成型，
3）管道制作安装
套管制作安装
③管道安装前要检查管内有后将螺纹处露的填料清理干净。

②管径、平直度为1/100
④检查橡胶密封圈是否损伤根钢管靠近已套上密封圈的钢管
角体。

膨胀水管
室外保温要求进行。

所有管道附件保温厚度与所设备安装完毕后进行，与水泵、
腐处理。

成排管段或成排阀门在同
—管子的有效长度
225-250
300
采用单杆吊架时，应在管道起始
80 100
为1/1000。

校核。

（2）对经测绘制成的加工草
（
《管道支架及吊架》进行加工制。

（7）管路与泵连接后，如在管路上进行焊接和气割，必须拆下管路或采取必要措施，防止焊渣进入泵内损坏水泵。
7、管道阀门安装
1）、安装前应仔细核对型号与规格是否符合设计要求，检查阀杆和阀盘是否灵活，有无卡住和歪斜现象，并应对阀门进行强度和严密性试验，不合格则不得用于安装。
2）、水平管道上的阀门，阀杆应垂直向上或向左右偏45度，也可水平安装，但不能向下，垂直管道上的阀门阀杆，必须顺着操作巡回线方向安装。
单位(子单位)工程名称
所属子分部（系统）工程名称/分项（子系统）工程名称
通风与空调工程/管道系统及部件安装
相关的施工部位
（层、区、段、房、室）
总承包施工单位
项目负责人
专业施工单位
/
项目负责人
/
施工执行的技术标准（含企业的工艺规程、工法等）名称及编号
《通风与空调工程施工规范》（GB50738-2011）
（8）在冷凝水镀锌钢管丝扣连接过程中，必须严格防止麻丝、生料带等密封填料遮盖连接管口而造成堵塞。
（9）冷凝水的排水位置应根据施工现场的实际情况，就近排放。
3、支架制作安装
1）、制作前，应根据管道安装所在空间位置、管径大小等要求选择适宜的支、吊、托架型式；根据管道安装的标高、坡度、管径大小等要求，用钢线或棉线在管道的首、末端及吊架型钢的吊孔中心位置上拉直绷紧，结合吊卡间距实际测量计算后，才能进行中间型钢吊架、吊杆的制作。
3）、搬运阀门时不允许用手抛掷，吊装时绳索应拴在阀体与阀盖的法兰连接处，不得拴在手轮或阀杆上。
4）、阀门安装时应保持关闭状态，注意阀门的特性及介质流动方向；阀门与管道连接时，不得强行拧紧其法兰上的连接螺栓；对螺纹连接的阀门，其螺纹应完整无缺，拧紧时宜用扳手卡住阀门一端的六角体。

二、施工程序及技术要求
1、材料要求
（1）空调水系统的管道、配件及阀门的型号、规格、材质应符合设计规定。 （2）镀锌钢管及管件的规格种类应符合设计及生产标准要求，管壁内外镀锌均匀，无锈
蚀、无飞刺，管件无偏扣、乱口、丝扣不全或角度不准等现象。镀锌钢管、无缝钢 管、PVC 水管管材及管件均应有出厂合格证及其他相应质量证明材料。
（3）立管安装应在主体结构完成后进行。高层建筑在主体结构达到安装条件后，适当插 入进行。每层均应有明确的标高线及垂直线，安装竖井管道，应把竖井内的杂物清 楚干净，并有防坠落措施。 （4）施工准备工作完成，材料送至现场。
4、操作工艺：
（一）工艺流程
施工准备
管道防腐
ห้องสมุดไป่ตู้
预制加工
支吊架安装
管道安装
管道试压
管道防腐和保温
管道冲洗
验收交工
（二）施工准备：
（1）认真熟悉图纸、技术资料，搞清工艺流程、施工程序及技术质量要求。
（2）参看有关专业设计图、建筑图和结构图，核对各种管道的坐标、标高是否有交叉， 管道排列所用空间是否合理，预留预埋套管尺寸位置是否正确。
（3）管材及管件应用钢丝刷或砂纸将内外壁铁锈及污物清除干净，除完锈的管子应将 管口封闭，并保持内外壁干燥。
（2）管道吊装
A、吊装必须由特种作业人员（起重）指挥，专业安全员、质量员在场监督，严 格按照操作程序，在安全保护措施完善的前提下进行。每层作业面上应有人负
页眉内容
共享知识 分享快乐
责， 做到上下信息畅通，及时掌握管道的移动情况和上升的部位，保证管道 不碰撞，缓慢上升。当管道上升到所要求的楼层时，特种作业人员要及时和上 层操作人员联络，控制管道的位移速度和悬停的适当位置，然后指挥本楼层作 业人员用一个钢筋钩钩住管道下口，把管道下部分拖移出管井位置，通过管井 壁和楼面，并采取必要的附加措施暂时固定管道。稳固管道后，松索，作下一

三通处一定用法兰连接。螺纹连接、焊接连接、法兰连接应符合《通风与空调工程施工规 范》（GB 50738-2011）、《通风与空调工程施工质量验收规范》（GB50243-2002）规范的 要求，对于直埋水管还应采用加强级防腐，确保管路的使用寿命。 4、管道标高为管底标高,所有空调水平管道与土建顶面成平行敷设，在干管的高点或局部 抬高处应设DN15型自动排气阀（带球阀）,除设计图已考虑的外，如在施工中由于处理管线 交叉引起管路敷设有变化时均应增设,且自动排气阀应尽量避免装在吊顶内。在管道的最底 点装设DN25泄水阀或堵头，其自动排气阀及泄水装置的排水应就近排向地漏或排水沟。 5、法兰密封垫采用中耐热橡胶片，可曲挠性橡胶软接头要配置限位装置。 6、长直管段每隔50m设波纹管补偿器，对于设有补偿器的管道应设置固定支架和导向支架。 在管道穿越变形缝（沉降缝）时应设金属软管，并在两端加设固定支架。 7、水系统安装完毕未保温前应进行水压试验，试验可分不同环路进行。试验压力为工作压 力的1.5倍，做到不渗不漏为合格。水箱需做满水试验，试压时不可将设备接入管网。开动 水泵对整个环路进行冲洗和24小时循环运行，直到冲洗干净，水系统未冲洗干净前不得与 设备相连。
4、分集水器
5、冷冻水泵和冷却水泵
冷冻水泵和 冷却水泵主要是 为冷冻水、冷却 水循环提供的动 力设备。
6、冷却塔
散热设备，利用水作 为循环介质，将制冷机组 冷凝器侧的热量（也就是 从房间内吸收的热量）通 过水在冷却塔内的流动再 把热量传递给冷却塔周围 的空气，散热过后再次进 入中央空调冷凝器吸收热 量。
3.4.2管道安装要求
1、各种管道安装之前应核对管道与所通过之处建筑装修面的标高是否协调，在有吊顶及架 空地板的房间应核实管道标高是否满足设备净空要求，以免因土建施工误差，造成管道返 工。 2、冷水管、冷却水管、冷凝水管、膨胀水管，公称直径≤DN80采用镀锌钢管，DN100≤公 称直径<DN300采用无缝钢管，≥DN300采用螺旋焊管。 3、公称直径≤DN80采用丝扣连接，与设备连接处采用法兰或柔性橡胶接头,相对接的法兰 盘之间垫厚度为3mm的橡胶垫圈。公称直径＞DN80采用焊接连接，采用焊接时每隔一定间距 要加强法兰连接，三通处一定用法兰连接。

（2）管道系统在试压前，按设计施工图进行核对。对支架是否牢固，管线是否为封闭系统等有可能对试压造成影响的环节进行检查。
（3）安装试压临时管线、试压仪表及设备，在系统最高点设置放空装置，最低点设置排污装置，对不能参与试压的设备与阀件，加隔离。
（4）系统注水过程中组织人员认真检查，对发现的问题及时处理。
1、管道安装的基本要求
（1）执行建筑给水排水及采暖工程施工质量验收规范（GB50242-）规定。
（2）管道安装前认真核对管道规格、材质与设计是否相符，按规定除锈、刷油，并将管内污物及锈蚀清除干净。
（3）管道支架按设计或标准图制作，支架安装应牢固，距离应符合国家施工及验收规范。
（4）管道安装原则：先大管，后小管；先主管，后支管；先上部，后下部
（3）焊条、焊剂使用前应该按说明书进行烘干，并在使用过程中保持干燥。焊条药皮无脱落和显著裂纹。
（4）焊前管口组对：管口组对采用专用的组对工具，以确保管子的平直度和对口平齐度。管道对接焊口的组对必须做到内壁齐平，内壁错边量不可超标；管子组对点固，应由焊接同管子的焊工进行，点固用的焊条或焊丝应与正式焊接所用的相同，点焊长度为10-15mm，高度为2-4mm，且应超过管壁厚的2/3；管道焊缝表面不得裂缝、气孔、夹渣等缺陷；管子、管件对点固时，应保持焊接区域不受恶劣环境条件（风、雨）的影响。
（7）管道连接时，不得强力对口，特别与设备连接部分当松开螺栓，对口部分应处于正确的位置。
（8）管道上的对接焊口或法兰接口必须避免与支、吊架重合。管道上的仪表取源部件的开孔和焊接应在管道安装前进行。
（9）焊缝表面的焊渣必须清理干净，进行外观质量检查，看是否有气孔、裂纹、夹杂等焊接缺陷。如存在缺陷必须及时进行返修，并作好返修记录。
（5）焊接施工必须严格按焊接作业指导书的规定进行；焊接设备使用前必须进行安全性能与使用性能试验，不合格设备严禁进入施工现场；焊接过程中做好自检与互检工作，做好焊接质量的过程控制。

3）管道支架按设计或标准图制作，支架安装应牢固，距离应符合国家施工及验收规范。
4）管道安装原则：先大管，后小管；先主管，后支管；先上部，后下部
5）成排管道安装，直线部分相互平行，曲线部分曲率半径相等。各种管路的敷设应该遵循交叉优先原则，即“风在前，电在上，水管让”。
6）管道安装停顿时，对敞口处进行可靠封闭，镀锌钢管采用丝堵密闭，无缝钢管采用法兰盲板密闭。
技术交底记录
表C2-1
编 号
工程名称
天津工业大学新校区教学区图书馆
交底日期
年月日
施工单位
江苏启安建设集团有限公司
分项工程名称
交底提要
室内雨水管道的相关材料、机具准备、质量要求及施工工艺。
交底Hale Waihona Puke 容：雨水无缝钢管管道安装：
(1)管道安装的基本要求
1）执行建筑给水排水及采暖施工质量验收规范规定。
2）管道安装前认真核对管道规格、材质与设计是否相符，按规定除锈、刷油，并将管内污物及锈蚀清除干净。
7）管道连接时，不得强力对口，对口部分应处于正确的位置。
8）管道上的对接焊口必须避免与支、吊架重合。
9）焊缝表面的焊渣必须清理干净，进行外观质量检查，看是否有气孔、裂纹、夹杂等焊接缺陷。如存在缺陷必须及时进行返修，并作好返修记录。
（3）管道的试验及冲洗按照排水管道试验技术交底要求
审核人
交底人
接受交底人
3）焊条、焊剂使用前应该按说明书进行烘干，并在使用过程中保持干燥。焊条药皮无脱落和显著裂纹。
4）焊前管口组对：管口组对采用专用的组对工具，以确保管子的平直度和对口平齐度。管道对接焊口的组对必须做到内壁齐平，内壁错边量不可超标；管子组对点固，应由焊接同管子的焊工进行，点固用的焊条或焊丝应与正式焊接所用的相同，点焊长度为10-15mm，高度为2-4mm，且应超过管壁厚的2/3；管道焊缝表面不得裂缝、气孔、夹渣等缺陷；管子、管件对点固时，应保持焊接区域不受恶劣环境条件（风、雨）的影响。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

表C2-1编 号 工 程 名 称 交底日期 2022-4-27施工单位 分项工程名称交底提要交底内容：审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

1制冷系统的液体管道安装不应有局部向上凸起的弯曲现象以免形成气囊。

气体管道安装不应有局部向下凹的弯曲现象，以免形成液囊。

2从液体干管引出支管，应从干管底部或侧面接出；从气体干管引出支管，应从干管上部或侧面接出。

3管道成三通连接时，应将支管按制冷剂流向弯成弧形再进行焊接，见图 (1)；当支管与干管直径相同且管道内径小于50mm 时，则需在干管的连接部位换上大一号管径的管段，再按以上规定进行焊接，见图 (2)。

图 三通连接4不同管径的管道直线焊接时，应采用同心异径管。

5紫铜管的连接宜采用承插口焊接，或套管式焊接；承口的扩口深度不应小于管径，扩口方向应迎介质流向。

铜管的连接及安装详见《铜管道安装工艺标准》。

6紫铜管切口表面应平齐，不得有毛刺、凹凸等缺陷。

切口平面允许倾斜偏差为管子直径的1%。

7紫铜管煨弯可用热弯或冷弯，椭圆率不应大于8%。

(五)阀门安装。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。

技术交底工程名称 分部工程 建筑给水排水及采暖工程分项工程名称：室内采暖及散热器安装A部分潍坊市有关规定1安装管道应有坡度，如无设计要求，应符合下列规定：a热水采暖和热水供应管道及汽水同向流动的蒸汽和凝结水管道，坡度一般为0.003，但不得小于0.002。

b汽水逆向流动的蒸汽管道，坡度不得小于0.005。

2 管道从门窗或其它洞口、梁、拄、墙垛等处绕过，其转向处如高于或底于管道水平走向，其最高点或最底点应分别安装排汽和泄水装置。

暖气干管末端应设置自动排汽装置。

排汽口应通过管道引至附近水池或引至室外。

具体做法参照LN90N93-2。

3 管道穿过墙壁和楼板，应设置钢制套管，安装在楼板内的套管，其顶部应高出地面20mm，卫生间30mm，底部应与楼板底面相平，安装在墙壁内的套管，其两端应与饰面相平。

套管内用油麻填塞。

管道沿37墙变24墙敷设时，宜采用LN90N92 47页的做法。

4 安装管径小于或等于32mm不保温的采暖双立管道，两管中心距离为80mm，允许偏差5mm。

送水或送汽管应置于面向的右侧。

5 采暖管道的安装，管径小于或等于32mm宜采用螺纹连接；管径大于32mm宜采用焊接或法兰连接，法兰的成点、衬垫应采用石棉制品。

6 采暖管道的转弯处应采用煨制弯，不准使用冲压弯头，对于安装确有困难的自然转弯处且管径D≥125mm时可采用与管子同径同壁厚的冲压弯头，但弯头两边必须设固定支架。

7 干管变径应采用偏心大小头。

蒸汽采暖管道应使管低平齐，热水采暖管道应使管顶平齐，以利泄水和放空。

变径应尽量采用异径管（大小头），如现场自制时，管径≥70mm时长度应为300mm；管径≤50mm时长度应为200mm。

8 方形钢管伸缩器，宜用整根管弯制而成。

如需接口，其焊口应设在垂直壁的中间。

安装伸缩器前应做预拉伸。

方形伸缩器水平安装，应与管道坡度一致，垂直安装，应有泄水、排汽装置。

9 伸缩器的安装位置，应按设计注明位置。

如设计无要求：1. 方形、套筒型和波纹形应安装在两端固定点中间或介质流动方向的后半部。

4、 质量标准
4.1 保证项目： 4.1.1 隐蔽管道和整个采暖系统的水压试验结果，必须符合设计要求和施工规范规定。 检验方法：检查系统或分区（段）试验记录。 4.1.2 管道固定支架的位置和构造必须符合设计要求和施工规范规定。 检验方法：观察和对照设计图纸检查。 4.1.3 伸缩器的安装位置必须符合设计要求，并应按有关规定进行预拉伸。 检验方法：对照设计图纸检查和检查预拉伸记录。 4.1.4 管道的对口焊缝处及弯曲部位严禁焊接支管，接口焊缝距起弯点、支、吊架边线 必须大于 50mm。 检验方法：观察和尺量检查。 4.1.5 除污器过滤网的材质、规格和包扎方法必须符合设计要求和施工规范规定。 检验方法：解体检查。 4.1.6 采暖供应系统竣工时，必须检查吹洗质量情况。 检验方法：检查吹洗记录。 4.2 基本项目 4.2.1 管道的坡度应符合设计要求。
附着良好，无脱皮、起泡和漏涂，漆膜厚度均匀，色泽一致，无流淌及污染现象。
检验方法：观察检查。
4.3 允许偏差项目：
室内采暖管道安装的允许偏差和检验方法见表 1-12。
室内采暖管道安装的允许偏差和检验方法（mm） 表 1-12
项次
项
目
允许偏差
检查方法
水平管道纵横
每 1m
管径小于或等于 100 管径大于 100
3.3.9 摆正或安装好管道穿结构处的套管，填堵管洞口，预留口处应加好临时管堵。 3.4 立管安装： 3.4.1 核对各层预留孔洞位置是否垂直，吊线、剔眼、栽卡子。将预制好的管道按编号 顺序运到安装地点。 3.4.2 安装前先卸下阀门盖，有钢套管的先穿到管上，按编号从第一节开始安装。涂铅 油缠麻将立管对准接口转动入扣，一把管钳咬住管件，一把管钳拧管，拧到松紧适度，对准 调直时的标记要求，丝扣外露 2～3 扣，预留口平正为止，并清净麻头。 3.4.3 检查立管的每个预留口标高、方向、半圆弯等是否准确、平正。将事先栽好的管 卡子松开，把管放入卡内拧紧螺栓，用吊杆、线坠从第一节管开始找好垂直度，扶正钢套管， 最后填堵孔洞，预留口必须加好临时丝堵。 3.5 支管安装 3.5.1 立支管变径,不宜使用铸铁补芯,应使用变径管箍或焊接法。

空调水管安装技术交底一、施工依据1、采暖通风施工图纸以及有关设计变更、图纸会审；2、《通风与空调工程施工质量验收规范》GB50243--2016；3、《建筑给水排水及采暖工程施工质量标准》ZJQ00-SG-022-2006；4、《通风与空调工程施工质量标准》ZJQ00-SG-023-2006；5、项目部编写的《施工组织设计》、《通风与空调工程施工方案》。

二、施工准备1、电焊工需持安全技术操作证上岗。

2、主要机械（具）的选用交流电焊机BX6-300型及手工电弧焊用附件;氧气，乙炔，台钻等。

接地电阻测试仪、万用表，砂轮锯，台钻，台虎钳，电锤，手电钻，手锯，活扳子，手锤，克丝钳，手工制作錾子，钢钎等，圆板牙架子及圆板牙水平尺，线坠，盒尺，皮尺，小线，石笔，毛刷，机油。

3、检验所用材料（1）所有主材与辅材都要严格按照公司标准进行正规验收。

（2）型钢的几何尺寸和厚度应符合设计和施工图集要求，型钢无变形，弯曲，表面无裂纹、结疤和锈蚀斑点严重。

（3）电焊条采用碳钢焊条。

三、工艺流程确定尺寸、标高，测量，画线，定位→下料→钻孔→焊接→防腐→放线→安装→复检养护四、操作要点1、空调水管棺材采用碳素钢管，其中，管道公称直径DN＜50者，采用普通焊接钢管，管道公称直径DN≥50者，采用无缝钢管，管道工程直径DN≥250者，采用螺旋焊接钢管。

2、支架制作（1）支架制作，横平，竖直，（用直尺，角尺检查）（2）支架焊接的焊缝表面平整，无夹渣和气孔等现象，焊口坡度要做倒角，焊接质量应符合相应施工验收规范的规定。

（3）管道支、吊、托架具体形式和设置位置，由施工单位根据现场具体情况确定，支吊架安装间距表如下：此部位联合支架按4.5米间距安装固定。

支架采用14＃槽钢、14＃膨胀螺栓固定安装，管道用U型卡抱箍与支架固定。

管道支、吊、托架必须设置于保温层的外部，在穿过出应以同保温层厚度相同的垫木绝热。

木垫必须经过沥青蒸煮防腐，木托中间空隙必须填实。
