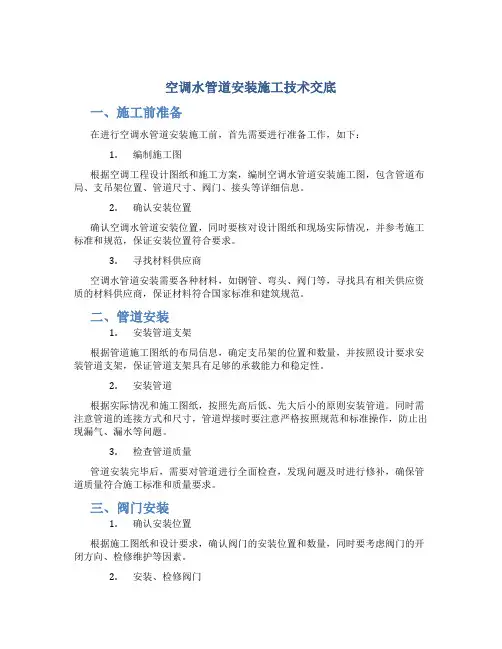

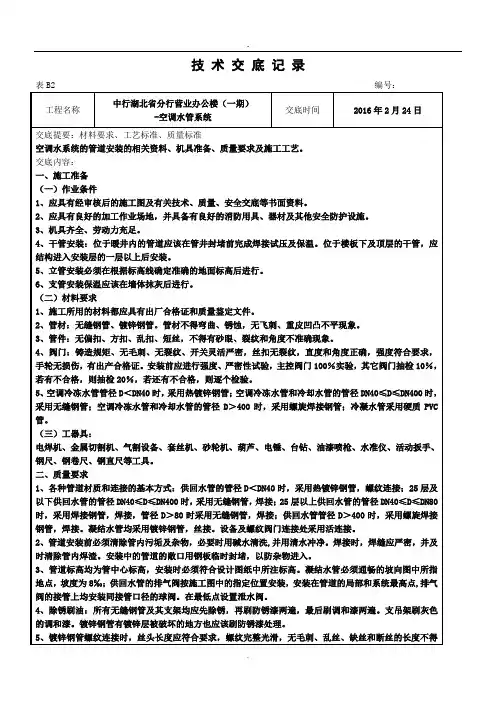

空调水管道安装施工技术交底一、施工前准备在进行空调水管道安装施工前，首先需要进行准备工作，如下：1.编制施工图根据空调工程设计图纸和施工方案，编制空调水管道安装施工图，包含管道布局、支吊架位置、管道尺寸、阀门、接头等详细信息。

2.确认安装位置确认空调水管道安装位置，同时要核对设计图纸和现场实际情况，并参考施工标准和规范，保证安装位置符合要求。

3.寻找材料供应商空调水管道安装需要各种材料，如钢管、弯头、阀门等，寻找具有相关供应资质的材料供应商，保证材料符合国家标准和建筑规范。

二、管道安装1.安装管道支架根据管道施工图纸的布局信息，确定支吊架的位置和数量，并按照设计要求安装管道支架，保证管道支架具有足够的承载能力和稳定性。

2.安装管道根据实际情况和施工图纸，按照先高后低、先大后小的原则安装管道。

同时需注意管道的连接方式和尺寸，管道焊接时要注意严格按照规范和标准操作，防止出现漏气、漏水等问题。

3.检查管道质量管道安装完毕后，需要对管道进行全面检查，发现问题及时进行修补，确保管道质量符合施工标准和质量要求。

三、阀门安装1.确认安装位置根据施工图纸和设计要求，确认阀门的安装位置和数量，同时要考虑阀门的开闭方向、检修维护等因素。

2.安装、检修阀门在确认适当位置后，将阀门按照标准和要求进行安装，并注意其开度和紧密性，防止出现漏气、漏水等问题。

安装后还需对阀门进行检修，并确保其操作灵活、安全可靠。

四、穿墙安装针对墙体、天花板等穿墙安装场景，需注意以下事项：1.确认穿孔位置根据设计要求和现场实际情况，选择合适的穿孔位置，保证强度和美观性。

并将穿孔范围清理干净，便于后续穿墙安装操作。

2.安装电线、水管根据现场情况，进行电线、水管的连接和布线，注意保证连线的可靠性和安全稳定性。

3.安装穿墙管道将穿墙管道按照施工图纸进行安装，并注意弯头、支架、阀门等的位置和方向，确保安装质量符合要求，同时保证管道防水、隔热等效果。

五、施工验收经过安装、调试和检验等程序后，完成空调水管道的施工验收工作，需按照如下流程进行：1.监理验收空调水管道的施工质量需得到监理单位的验收确认，包括管道支架、阀门、水管等所有部分的质量和性能符合设计和要求的验收标准。

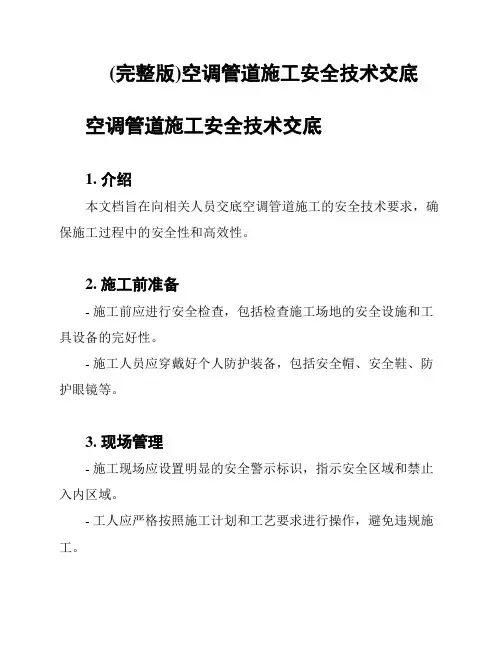

(完整版)空调管道施工安全技术交底空调管道施工安全技术交底
1. 介绍
本文档旨在向相关人员交底空调管道施工的安全技术要求，确保施工过程中的安全性和高效性。

2. 施工前准备
- 施工前应进行安全检查，包括检查施工场地的安全设施和工具设备的完好性。

- 施工人员应穿戴好个人防护装备，包括安全帽、安全鞋、防护眼镜等。

3. 现场管理
- 施工现场应设置明显的安全警示标识，指示安全区域和禁止入内区域。

- 工人应严格按照施工计划和工艺要求进行操作，避免违规施工。

4. 施工过程
- 施工人员应熟悉施工图纸和工艺流程，确保按照规范进行操作。

- 管道连接应采用可靠的连接方式，确保连接牢固，避免漏水和露水现象。

- 施工过程中应注意排查可能存在的危险，如高处作业、电气设备接触等，并采取相应的安全措施。

- 施工结束后，应进行安全检查，确保施工质量和安全标准达到要求。

5. 施工人员培训和管理
- 施工人员应经过相应的培训，了解施工安全技术要求，并具备相关操作技能。

- 管理人员应加强对施工人员的安全教育和管理，及时发现和解决施工过程中存在的安全隐患。

以上是空调管道施工安全技术交底的主要内容，希望能为施工人员提供必要的安全指导，确保施工作业的顺利进行。

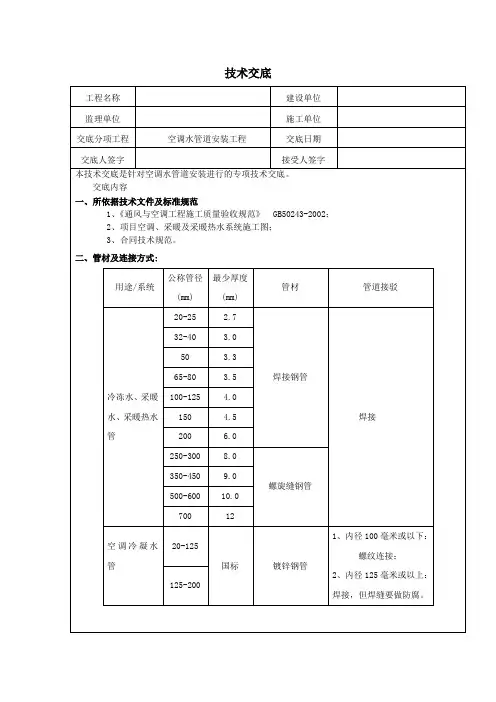

技术交底工程名称建设单位监理单位施工单位交底分项工程空调水管道安装工程交底日期交底人签字接受人签字本技术交底是针对空调水管道安装进行的专项技术交底。

交底内容一、所依据技术文件及标准规范1、《通风与空调工程施工质量验收规范》 GB50243-2002；2、项目空调、采暖及采暖热水系统施工图；3、合同技术规范。

二、管材及连接方式:用途/系统公称管径(mm) 最少厚度(mm)管材管道接驳冷冻水、采暖水、采暖热水管20-25 2.7焊接钢管焊接32-40 3.050 3.365-80 3.5100-125 4.0150 4.5200 6.0250-300 8.0螺旋缝钢管350-450 9.0500-600 10.0700 12空调冷凝水管20-125国标镀锌钢管1、内径100毫米或以下：螺纹连接；2、内径125毫米或以上：焊接，但焊缝要做防腐。

125-2001、空调水系统管道焊接安装的技术要求1.1管道安装前，施工班组应先熟悉设计图纸，同时了解施工现场情况，做好管道安装前的准备工作，焊接钢管及螺旋缝钢管在安装前需作除锈刷漆处理，并将管内的杂物和铁锈清除干净，保持内外壁干燥。

1.2管道安装过程中，如遇到管道安装位置相互交叉时，按“小管让大管，有压管让无压管”的原则进行协调。

1.3钢管采用电弧焊接的连接方式，焊接要求如下：1.3.1管壁厚δ＜4mm 的水管焊接时可不开坡口，但焊接时两管之间应有2mm～3mm 的间隙。

1.3.2钢管壁厚δ≥4mm 时，要开单边坡口或V 形坡口，坡口为65°左右，焊接时两管之间应有2-3mm 的间隙。

对口的平直度为1%，全长不大于10mm，管道对接焊缝与支、吊架的距离应大于50mm，管道丝接口与支、吊架的距离应大于200mm。

1.3.3焊接要求焊缝饱满，无夹渣、裂纹等缺陷。

1.3.4管子组对时，内外壁应平齐，内壁错边不超过壁厚的10%，外壁错边不超过壁厚的25%，错边总量不超过2mm。

工程名称交底日期施工单位分项工程名称交底提要空调水管安装交底内容:车站空调冷冻水管镀锌钢管,≤DN65采用螺纹连接,≥80采用卡箍连接.(1)管道安装工艺流程:安装准备→滚槽(套丝)→安装支架→安装管件(阀门)→管道安装→系统试压→保温(2)安装准备1.管道制作、支吊架制作安装根据图纸设计的要求,进行选材、切割、焊接连接,并编号或布置到相应的安装区域,支架安装前一定要先涂好防锈漆.所有金属构件在涂漆前一定要对构件进行除锈、清理、去油污等表面处理工作;管道支架的安装位置要适当. 要避免在构筑物薄弱位置建立管道支架.管道的支吊架采用角钢或槽钢焊接而成,多管道共用支架,支架间距根据现场梁柱间距调整,并进行复核.由于本工程管径大,因此大口径管道支吊架的制作需作特别加工,如下图.膨胀螺栓管箍木托(冷冻水)满焊槽钢槽钢支架水管焊接梁楼板钢板工程名称 交底 日期 施工单位分项工程名称交底提要空调水管安装槽钢脚架120*53*5.5钢板防振橡胶固定于混凝土基础上厚钢板满焊于槽钢支架上保护层保温层槽钢水管管箍木托(冷冻水)管道安装必须按图纸设计要求的轴线位置、标高、坡度进行定位放线.安装前,将管内异物清理干净.按照按照先装大口径、总管、立管,后装小口径、分管的原则,在安装过程中,必须按顺序连续安装,不可跳装、分段装,以免出现段与段之间连接困难和影响管路整体性能.管道的支、吊架的型式、位置、间距、标高应符合设计和有关技术标准的要求.设计无规定时,应符合下列规定:支、吊架的安装应平整牢固,与管道接触紧密.管道与设备连接处,应设独立支、吊架;管道支、吊架的焊接应由合格持证焊工施焊,不得有漏焊、欠焊或焊接有裂缝等缺陷.滑动支架的滑动面应清洁、平整,其安装位置应从支承面中心向位移反方向偏移1/2位移值或符合设计文件规定.立管安装,每隔2—3米应设导向支架.本工程空调主管和立管的安装由起重班组配合生产班组进行.水平管道可以使用手动葫芦,吊装时要注意两端平衡起吊,以防滑落伤人;立管采用卷扬机协助施工,运用倒装法,注意选择起挂点时其强度要有充分余量,管道安装在符合图纸设计的基础上,要与各有关专业协调,做好空间上的合理安排.实际施工前,结合施工环境特点,制定各部位的吊装方案,经有关部们审核批准后实施.阀门安装应紧固,严密,与管道中心线垂直,操作灵活可靠且使用方便.管道敷设在满足保温层要求的前提下尽高安装,尽量布置得合理、美观、符合工艺流程.一般情况下,若有管道交叉,则小管让大管,有压管让无压管.管道穿越楼板的孔洞,要安装套管,立管套管要高出结构地面2厘米.穿越结构变形缝处的管道须加伸缩节.管道支吊架处应垫防腐木托4)管道的试压与冲洗.工程名称交底日期施工单位分项工程名称交底提要空调水管安装2.试验管道安装完毕后,可进行水压试验.由于冷水系统由两种管材构成,故试压应分开进行.试验过程中,关闭进出设备的水管阀门,冷冻水管的试验压力为工作压力的1.5倍.试压合格后,管网放水冲洗.经若干次冲洗出水比较清洁,可并入水泵进行管路循环冲洗.冲洗前,将主机前端部管路短接,可开动水泵冲洗管道.管道冲洗中多次清理过滤器,直到水中杂质去除,再与主机相联.在试验压力下,稳压10分钟,压力不得下降,再将系统压力降至工作压力,在60分钟内压力不下降,外观检查无泄露为合格.在各分区管道与系统主、干管全部接通后,对整个系统的管道进行系统的试压.试验压力以最低点的压力为准,但是最低点的压力不得超过管道与组件的承受压力为准.压力试验升至试验压力后,稳压10分钟,压力降不得大于0.02米pa,再将系统压力降至工作压力,外观检查无泄露为合格.3.管道油漆、保温冷冻管道试压合格后,对管道先进行二次油漆,全部管道与焊缝处都应该满漆,油漆应该平滑光整,油漆完成后可进行保温.管道与管托和阀门的保温密封性比较关键,质量的好坏影响到日后的运行维护的难度,管道与管托要求用沥青膏进行掐缝处理,故要求用经验丰富的保温班组担当此项工作.保温后,管道外观圆滑、美观,保温层牢固.工程名称交底日期施工单位分项工程名称交底提要空调水管安装(3)质量保证措施1.对所有从事对质量有影响的工作人员进行质量意识培训.2.对所有管理人员,上岗前进行岗位职责的培训.3.对专业技术人员进行施工技术管理及新技术管理及新技术、新工艺、新材料、新设备等方面的培训.4.对需要持证上岗的专业人员及特殊作业人员必须经培训取得证明后上岗.5.严格按质量管理体系运行.6.加强现场施工质量检查,明确质检人员的职责,配备专业检查人员,做好检查记录.7.及时采用新工艺与施工方法,禁止使用已过时的方法与标准.8.全面执行"样板引路",各个系统分项工程施工前做好样板施工标准,统一施工工艺和质量标准.编制审核交底单位中铁二十二局集团电气化工程有限公司武汉地铁三号线项目部接受交底人。

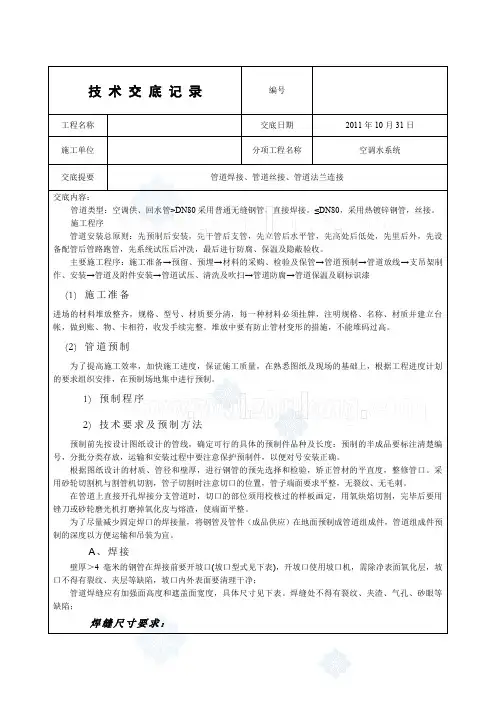

技 术 交 底 记 录编号工程名称 交底日期 2011年10月31日施工单位分项工程名称空调水系统交底提要管道焊接、管道丝接、管道法兰连接交底内容：管道类型：空调供、回水管>DN80采用普通无缝钢管，直接焊接。

≤DN80，采用热镀锌钢管，丝接。

施工程序管道安装总原则：先预制后安装，先干管后支管，先立管后水平管，先高处后低处，先里后外，先设备配管后管路跑管，先系统试压后冲洗，最后进行防腐、保温及隐蔽验收。

主要施工程序：施工准备→预留、预埋→材料的采购、检验及保管→管道预制→管道放线→支吊架制作、安装→管道及附件安装→管道试压、清洗及吹扫→管道防腐→管道保温及刷标识漆(1) 施工准备进场的材料堆放整齐，规格、型号、材质要分清，每一种材料必须挂牌，注明规格、名称、材质并建立台帐，做到账、物、卡相符，收发手续完整。

堆放中要有防止管材变形的措施，不能堆码过高。

(2) 管道预制为了提高施工效率，加快施工进度，保证施工质量，在熟悉图纸及现场的基础上，根据工程进度计划的要求组织安排，在预制场地集中进行预制。

1) 预制程序组 装完 善 修 理焊 接材 料 出 库划线下料除 锈 第 一 遍 防 腐弯 曲 切 断 或 套 丝场 地 安 排现 场 测 量2) 技术要求及预制方法预制前先按设计图纸设计的管线，确定可行的具体的预制件品种及长度：预制的半成品要标注清楚编号，分批分类存放，运输和安装过程中要注意保护预制件，以便对号安装正确。

根据图纸设计的材质、管径和壁厚，进行钢管的预先选择和检验，矫正管材的平直度，整修管口。

采用砂轮切割机与割管机切割，管子切割时注意切口的位置，管子端面要求平整，无裂纹、无毛刺。

在管道上直接开孔焊接分支管道时，切口的部位须用校核过的样板画定，用氧炔焰切割，完毕后要用锉刀或砂轮磨光机打磨掉氧化皮与熔渣，使端面平整。

技术交底记录编号工程名称交底日期2011年10月31日施工单位分项工程名称空调水系统交底提要管道焊接、管道丝接、管道法兰连接为了尽量减少固定焊口的焊接量，将钢管及管件（成品供应）在地面预制成管道组成件，管道组成件预制的深度以方便运输和吊装为宜。

技术交底记录编号工程名称交底日期2011年10月31日施工单位分项工程名称空调水系统交底提要管道焊接、管道丝接、管道法兰连接交底内容：管道类型：空调供、回水管>DN80采用普通无缝钢管，直接焊接。

≤DN80，采用热镀锌钢管，丝接。

施工程序管道安装总原则：先预制后安装，先干管后支管，先立管后水平管，先高处后低处，先里后外，先设备配管后管路跑管，先系统试压后冲洗，最后进行防腐、保温及隐蔽验收。

主要施工程序：施工准备→预留、预埋→材料的采购、检验及保管→管道预制→管道放线→支吊架制作、安装→管道及附件安装→管道试压、清洗及吹扫→管道防腐→管道保温及刷标识漆(1) 施工准备进场的材料堆放整齐，规格、型号、材质要分清，每一种材料必须挂牌，注明规格、名称、材质并建立台帐，做到账、物、卡相符，收发手续完整。

堆放中要有防止管材变形的措施，不能堆码过高。

(2) 管道预制为了提高施工效率，加快施工进度，保证施工质量，在熟悉图纸及现场的基础上，根据工程进度计划的要求组织安排，在预制场地集中进行预制。

1) 预制程序2) 技术要求及预制方法预制前先按设计图纸设计的管线，确定可行的具体的预制件品种及长度：预制的半成品要标注清楚编号，分批分类存放，运输和安装过程中要注意保护预制件，以便对号安装正确。

根据图纸设计的材质、管径和壁厚，进行钢管的预先选择和检验，矫正管材的平直度，整修管口。

采用砂轮切割机与割管机切割，管子切割时注意切口的位置，管子端面要求平整，无裂纹、无毛刺。

在管道上直接开孔焊接分支管道时，切口的部位须用校核过的样板画定，用氧炔焰切割，完毕后要用锉刀或砂轮磨光机打磨掉氧化皮与熔渣，使端面平整。

为了尽量减少固定焊口的焊接量，将钢管及管件（成品供应）在地面预制成管道组成件，管道组成件预制的深度以方便运输和吊装为宜。

A、焊接壁厚＞4毫米的钢管在焊接前要开坡口(坡口型式见下表)，开坡口使用坡口机，需除净表面氧化层，坡口不得有裂纹、夹层等缺陷，坡口内外表面要清理干净；管道焊缝应有加强面高度和遮盖面宽度，具体尺寸见下表。
