空调水管道、阀门安装技术交底随着工业化程度的不断提高，空调设备在我们的生活中扮演着越来越重要的角色。
而在空调设备的使用中，空调水管道以及阀门的安装技术也尤为重要。
对于这方面的技术交底，本文将从以下几个方面进行阐述。
空调水管道的安装技术在空调设备中，水管道的作用是将水从机器中引出，对于空调的制冷和制热有着举足轻重的作用。
因此，水管道的安装技术也是非常重要的。
首先，空调水管道的安装必须要符合相关的安装规范，以保证设备的安全性和稳定性。
其次，在安装过程中需要注意以下几点：1.水管道的铺设要平整，不得过于曲折，以免影响水的流动。
2.对于穿过墙壁的水管道，墙壁应该进行防水处理，以免出现漏水的情况。
3.水管道的接头部分应该使用专用的接头兼短管，以免出现漏水和渗水的情况。
最后，在水管道使用前需进行联通试压，待测试后无漏水情况时，方可进行下一步安装工作。
空调阀门的安装技术空调阀门通常用于控制水流的方向和大小，以保证设备的稳定运行。
阀门的安装技术也十分重要。
首先，在空调阀门的安装中，需要注意选择适合空调使用的阀门。
其次，阀门安装时需注意以下几点：1.阀门的尺寸应该与管道口径相同，且安装应该紧固，防止出现松脱的情况。
2.阀门的安装位置应该能够方便使用，同时，在使用过程中应该注意保持通畅，如有阻塞需要及时处理。
3.阀门使用时，需要注意在开关过程中油封和防尘圈的是否合适，不可使用力过猛。
技术交底和培训为了保证安装工作的质量和稳定性，技术交底和培训也是非常重要的。
在技术交底中，安装人员应该全面了解空调设备的工作原理、使用要求、以及安装细节，以保证在操作过程中能够顺畅进行。
同时，安装人员也应该按照相关要求进行技术交底，对于需要注意的地方进行梳理和协调。
在培训中，空调使用者需要掌握的技能包括使用、维护和清洗空调设备，以及出现问题时的处理方法。
，空调水管道以及阀门的安装技术在空调设备使用中十分重要，对于空调的稳定运行和正常使用都有着不可或缺的作用。
空调水管道安装施工技术交底一、施工前准备在进行空调水管道安装施工前，首先需要进行准备工作，如下：1.编制施工图根据空调工程设计图纸和施工方案，编制空调水管道安装施工图，包含管道布局、支吊架位置、管道尺寸、阀门、接头等详细信息。
2.确认安装位置确认空调水管道安装位置，同时要核对设计图纸和现场实际情况，并参考施工标准和规范，保证安装位置符合要求。
3.寻找材料供应商空调水管道安装需要各种材料，如钢管、弯头、阀门等，寻找具有相关供应资质的材料供应商，保证材料符合国家标准和建筑规范。
二、管道安装1.安装管道支架根据管道施工图纸的布局信息，确定支吊架的位置和数量，并按照设计要求安装管道支架，保证管道支架具有足够的承载能力和稳定性。
2.安装管道根据实际情况和施工图纸，按照先高后低、先大后小的原则安装管道。
同时需注意管道的连接方式和尺寸，管道焊接时要注意严格按照规范和标准操作，防止出现漏气、漏水等问题。
3.检查管道质量管道安装完毕后，需要对管道进行全面检查，发现问题及时进行修补，确保管道质量符合施工标准和质量要求。
三、阀门安装1.确认安装位置根据施工图纸和设计要求，确认阀门的安装位置和数量，同时要考虑阀门的开闭方向、检修维护等因素。
2.安装、检修阀门在确认适当位置后，将阀门按照标准和要求进行安装，并注意其开度和紧密性，防止出现漏气、漏水等问题。
安装后还需对阀门进行检修，并确保其操作灵活、安全可靠。
四、穿墙安装针对墙体、天花板等穿墙安装场景，需注意以下事项：1.确认穿孔位置根据设计要求和现场实际情况，选择合适的穿孔位置，保证强度和美观性。
并将穿孔范围清理干净，便于后续穿墙安装操作。
2.安装电线、水管根据现场情况，进行电线、水管的连接和布线，注意保证连线的可靠性和安全稳定性。
3.安装穿墙管道将穿墙管道按照施工图纸进行安装，并注意弯头、支架、阀门等的位置和方向，确保安装质量符合要求，同时保证管道防水、隔热等效果。
五、施工验收经过安装、调试和检验等程序后，完成空调水管道的施工验收工作，需按照如下流程进行：1.监理验收空调水管道的施工质量需得到监理单位的验收确认，包括管道支架、阀门、水管等所有部分的质量和性能符合设计和要求的验收标准。

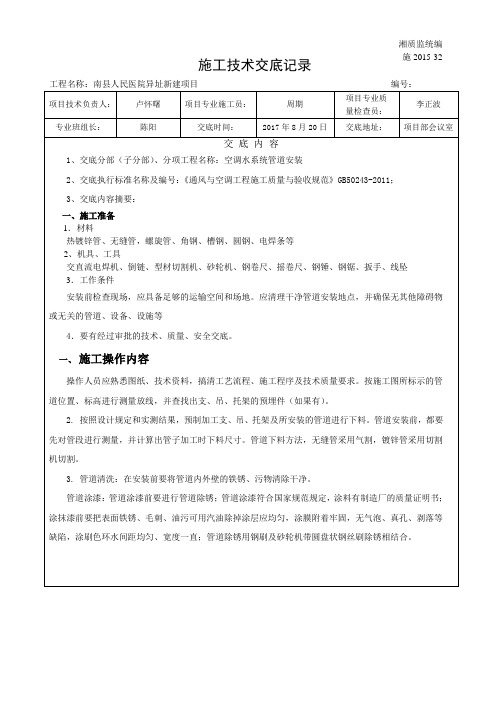

工程名称：南县人民医院异址新建项目编号：
工程名称：南县人民医院异址新建项目编号：
工程名称：南县人民医院异址新建项目编号：
工程名称：南县人民医院异址新建项目编号：
工程名称：南县人民医院异址新建项目编号：
注：①执行标准名称及编号系指施工单位自行制定的企业标准（如施工操作工艺标准、工法等）的名称、编号；②企业标准应有编制人、批准人、批准时间、执行时间、标准名称及编号；③企业标准的质量水平不得低于国家施工质量验收规范的规定要求；④施工单位当前如无企业标准，可暂选用国家有关部委、省市及其他企业公开发布的标准，但选用标准的质量水平不得低于国家现行施工质量验收规范的规定要求；⑤交底内容摘要，只填写已交待执行标准中的章、节标题和补充内容概要。
空调水系统管道安装技术交底记录
管道安装技术要求
•管道的安装应符合设计要求，应按照规范进行选材、制作和安装，材料选用应符合国家标准。
•管道的安装应使用吊架、支吊架等固定，避免造成管道弯曲、过度应力等情况。
•在管道路线中，应设法避免弯曲、折叠和细长等现象，以防止管道的过度弯曲或挤压。
管道安装步骤
1.首先对管道的材料进行检测，如果有质量问题应及时更换。
2.在安装管道之前，应先确定好管道的走向，使用绳线等工具进行标注。
3.然后进行管道的裁剪，采用铜管剪或者切割机进行剪切，保证管道的光滑度。
4.接下来是管道的现场组装，如果管道需要进行弯曲，我们可以使用弯头进行组装。
5.在管道的连接处，需要使用焊接进行固定。
焊接前需要仔细检测管道的内外表面，确定其是否清洁和平整。
6.管道的安装完成后，需要进行压力测试和检测，检查管道是否有渗漏和破损等问题。
注意事项
•安装管道过程中需要注意电力、燃气等管线的存在，避免因为管道安装而对其他管线造成危害。
•安装结束后需要对现场进行清理，避免管道的损坏和腐蚀。
安装效果
•管道的安装牢固，不生锈。
•连接处焊接完美，不渗漏。
•满足设计要求，能够顺利工作。
以上就是空调水系统管道安装技术交底记录，希望能够对相关工作有所帮助。

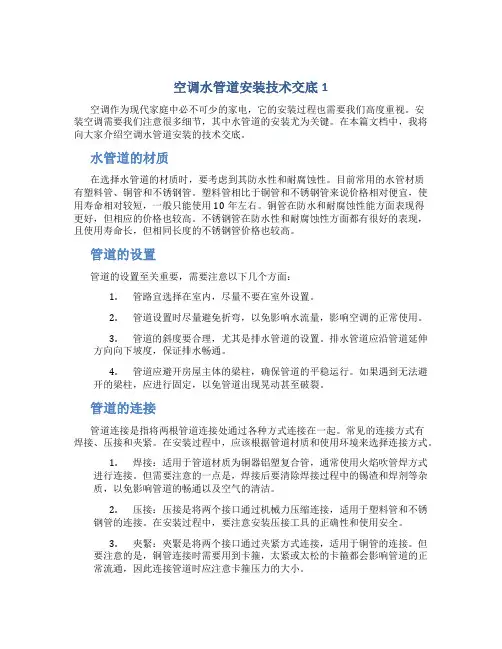

空调水管道安装技术交底1空调作为现代家庭中必不可少的家电，它的安装过程也需要我们高度重视。
安装空调需要我们注意很多细节，其中水管道的安装尤为关键。
在本篇文档中，我将向大家介绍空调水管道安装的技术交底。
水管道的材质在选择水管道的材质时，要考虑到其防水性和耐腐蚀性。
目前常用的水管材质有塑料管、铜管和不锈钢管。
塑料管相比于铜管和不锈钢管来说价格相对便宜，使用寿命相对较短，一般只能使用10年左右。
铜管在防水和耐腐蚀性能方面表现得更好，但相应的价格也较高。
不锈钢管在防水性和耐腐蚀性方面都有很好的表现，且使用寿命长，但相同长度的不锈钢管价格也较高。
管道的设置管道的设置至关重要，需要注意以下几个方面：1.管路宜选择在室内，尽量不要在室外设置。
2.管道设置时尽量避免折弯，以免影响水流量，影响空调的正常使用。
3.管道的斜度要合理，尤其是排水管道的设置。
排水管道应沿管道延伸方向向下坡度，保证排水畅通。
4.管道应避开房屋主体的梁柱，确保管道的平稳运行。
如果遇到无法避开的梁柱，应进行固定，以免管道出现晃动甚至破裂。
管道的连接管道连接是指将两根管道连接处通过各种方式连接在一起。
常见的连接方式有焊接、压接和夹紧。
在安装过程中，应该根据管道材质和使用环境来选择连接方式。
1.焊接：适用于管道材质为铜器铝塑复合管，通常使用火焰吹管焊方式进行连接。
但需要注意的一点是，焊接后要清除焊接过程中的锡渣和焊剂等杂质，以免影响管道的畅通以及空气的清洁。
2.压接：压接是将两个接口通过机械力压缩连接，适用于塑料管和不锈钢管的连接。
在安装过程中，要注意安装压接工具的正确性和使用安全。
3.夾緊：夾緊是将两个接口通过夹紧方式连接，适用于铜管的连接。
但要注意的是，铜管连接时需要用到卡箍，太紧或太松的卡箍都会影响管道的正常流通，因此连接管道时应注意卡箍压力的大小。
空调水管道的安装过程离不开仔细的施工和适当的材料选择。
在安装过程中，要注意管路的设置和连接，保证水管道的正常运行。
工程名称交底日期施工单位分项工程名称交底提要空调水管安装交底内容:车站空调冷冻水管镀锌钢管,≤DN65采用螺纹连接,≥80采用卡箍连接.(1)管道安装工艺流程:安装准备→滚槽(套丝)→安装支架→安装管件(阀门)→管道安装→系统试压→保温(2)安装准备1.管道制作、支吊架制作安装根据图纸设计的要求,进行选材、切割、焊接连接,并编号或布置到相应的安装区域,支架安装前一定要先涂好防锈漆.所有金属构件在涂漆前一定要对构件进行除锈、清理、去油污等表面处理工作;管道支架的安装位置要适当. 要避免在构筑物薄弱位置建立管道支架.管道的支吊架采用角钢或槽钢焊接而成,多管道共用支架,支架间距根据现场梁柱间距调整,并进行复核.由于本工程管径大,因此大口径管道支吊架的制作需作特别加工,如下图.膨胀螺栓管箍木托(冷冻水)满焊槽钢槽钢支架水管焊接梁楼板钢板工程名称 交底 日期 施工单位分项工程名称交底提要空调水管安装槽钢脚架120*53*5.5钢板防振橡胶固定于混凝土基础上厚钢板满焊于槽钢支架上保护层保温层槽钢水管管箍木托(冷冻水)管道安装必须按图纸设计要求的轴线位置、标高、坡度进行定位放线.安装前,将管内异物清理干净.按照按照先装大口径、总管、立管,后装小口径、分管的原则,在安装过程中,必须按顺序连续安装,不可跳装、分段装,以免出现段与段之间连接困难和影响管路整体性能.管道的支、吊架的型式、位置、间距、标高应符合设计和有关技术标准的要求.设计无规定时,应符合下列规定:支、吊架的安装应平整牢固,与管道接触紧密.管道与设备连接处,应设独立支、吊架;管道支、吊架的焊接应由合格持证焊工施焊,不得有漏焊、欠焊或焊接有裂缝等缺陷.滑动支架的滑动面应清洁、平整,其安装位置应从支承面中心向位移反方向偏移1/2位移值或符合设计文件规定.立管安装,每隔2—3米应设导向支架.本工程空调主管和立管的安装由起重班组配合生产班组进行.水平管道可以使用手动葫芦,吊装时要注意两端平衡起吊,以防滑落伤人;立管采用卷扬机协助施工,运用倒装法,注意选择起挂点时其强度要有充分余量,管道安装在符合图纸设计的基础上,要与各有关专业协调,做好空间上的合理安排.实际施工前,结合施工环境特点,制定各部位的吊装方案,经有关部们审核批准后实施.阀门安装应紧固,严密,与管道中心线垂直,操作灵活可靠且使用方便.管道敷设在满足保温层要求的前提下尽高安装,尽量布置得合理、美观、符合工艺流程.一般情况下,若有管道交叉,则小管让大管,有压管让无压管.管道穿越楼板的孔洞,要安装套管,立管套管要高出结构地面2厘米.穿越结构变形缝处的管道须加伸缩节.管道支吊架处应垫防腐木托4)管道的试压与冲洗.工程名称交底日期施工单位分项工程名称交底提要空调水管安装2.试验管道安装完毕后,可进行水压试验.由于冷水系统由两种管材构成,故试压应分开进行.试验过程中,关闭进出设备的水管阀门,冷冻水管的试验压力为工作压力的1.5倍.试压合格后,管网放水冲洗.经若干次冲洗出水比较清洁,可并入水泵进行管路循环冲洗.冲洗前,将主机前端部管路短接,可开动水泵冲洗管道.管道冲洗中多次清理过滤器,直到水中杂质去除,再与主机相联.在试验压力下,稳压10分钟,压力不得下降,再将系统压力降至工作压力,在60分钟内压力不下降,外观检查无泄露为合格.在各分区管道与系统主、干管全部接通后,对整个系统的管道进行系统的试压.试验压力以最低点的压力为准,但是最低点的压力不得超过管道与组件的承受压力为准.压力试验升至试验压力后,稳压10分钟,压力降不得大于0.02米pa,再将系统压力降至工作压力,外观检查无泄露为合格.3.管道油漆、保温冷冻管道试压合格后,对管道先进行二次油漆,全部管道与焊缝处都应该满漆,油漆应该平滑光整,油漆完成后可进行保温.管道与管托和阀门的保温密封性比较关键,质量的好坏影响到日后的运行维护的难度,管道与管托要求用沥青膏进行掐缝处理,故要求用经验丰富的保温班组担当此项工作.保温后,管道外观圆滑、美观,保温层牢固.工程名称交底日期施工单位分项工程名称交底提要空调水管安装(3)质量保证措施1.对所有从事对质量有影响的工作人员进行质量意识培训.2.对所有管理人员,上岗前进行岗位职责的培训.3.对专业技术人员进行施工技术管理及新技术管理及新技术、新工艺、新材料、新设备等方面的培训.4.对需要持证上岗的专业人员及特殊作业人员必须经培训取得证明后上岗.5.严格按质量管理体系运行.6.加强现场施工质量检查,明确质检人员的职责,配备专业检查人员,做好检查记录.7.及时采用新工艺与施工方法,禁止使用已过时的方法与标准.8.全面执行"样板引路",各个系统分项工程施工前做好样板施工标准,统一施工工艺和质量标准.编制审核交底单位中铁二十二局集团电气化工程有限公司武汉地铁三号线项目部接受交底人。
1、施工准备1.1作业条件1.1.1空调水系统的安装，要在建筑物围护结构施工完，障碍物已清理，地面无杂物的条件下进行。
1.1.2、施工现场应具备满足施工的水源、电源。
1.1.3、检查现场预留孔洞位置、尺寸应符合图纸要求，每边比实际截面大100mm。
1.1.4、作业地点要有相应的辅助设施，如梯子、架子、安全防护、消防器材，并有施工员的技术、质量、安全交底。
1.2材质要求1.2.1、本施工图纸设计要求：DN400及以上采用螺旋焊接钢管，DN125~DN350采用无缝钢管，焊接；DN50~DN100采用焊接钢管，焊接；DN40及以下采用焊接钢管，丝接。
冷凝水管采用镀锌钢管，丝接连接。
1.2.2、除连接FCU机组的供回水管处采用球阀外，其它未说明的小于DN65的采暖空调冷热水管道采用闸阀；大于等于DN65的采用蝶阀；1.2.3、各种安装材料应具有出厂合格证明书或质量鉴定文件及产品清单。
1.2.4、成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊等缺陷：1.2.5、安装的阀体等部件应检查调节装置是否灵活，油漆层有无损伤。
1.2.6、安装使用的材料：螺栓、螺母、焊条膨胀螺栓应符合产品质量要求。
1.2.7、防锈漆、面漆等应有出厂合格证。
1.2.8、稀释剂采用醇酸稀料稀释。
1.3工器具主要工器具有：自动套丝机、交流电焊机、冲击钻电锤、手电钻、手锯、砂轮锯、角向磨光机、台钻、电气焊具、扳手、改锥、倒链、高凳、大绳、尖冲、刷子等。
2、操作工艺2. 1 工艺流程图施工准备现场放线、定标高预留孔洞、埋件套管安装支架制作安装防腐处理管道预制加工管道安装填堵孔洞水压试验保温系统水压试验系统冲洗系统调试、试运转验收2. 2空调水系统施工操作要点空调水系统安装时一般先总管后支立管或平面支管，然后再与空调设备连接。
机房管道安装，先支架后管道。
管道安装的基本原则：先大管，后小管，先主管，后支管。
2.2.1.套管制作安装a.套管要用切割机下料，且两端平齐，挫掉毛刺，管内外防腐到位。
b.穿砼墙或地下室外墙的管道，均预留洞或预埋套管，施工时与土建密切配合。
c.管道穿墙或楼板时应在结构中加设钢性套管；套管长度不得小于墙厚，或应高出地面20 或50mm，接口不得置于套管内；套管与管道之间的间隙应用不燃材料填塞。
2.2.2支架制作安装a. 管道支、吊架形式、位置、间距、标高符合设计及规范要求。
b. 管道支吊架不允许气割下料、割孔、不允许电焊穿孔，焊接不得有漏焊、欠焊或焊接裂纹等缺陷。
c.对同一直线上要求支吊架采用同一规格，对同层管道支吊架安装时，除要求坡度外，支吊架底线保持同一平面。
保温管道支吊架应设置在保温层外部，并在支吊架与管道之间必须垫以经过沥青蒸煮过的硬垫木，以免产生“冷桥”，其厚度与保温层厚度相同，宽度应大于支吊架支承面的宽度，支吊架制作好后要进行除锈和刷漆处理并按要求刷面漆。
d.固定支架与管道应接触紧密，固定应牢靠。
滑动支架应灵活，滑托与滑槽两侧应留有3～5mm的间隙，纵向移动量应符合设计要求。
无热伸长管道的吊架，吊杆应垂直安装。
有热伸长管道的吊架，吊杆应向热膨胀的方向移动。
2.2.3管道连接a.螺纹连接：螺纹应清洁、规整，断丝或缺丝不大于螺纹全扣数的10%；连接牢固；接口处根部外露螺纹为2～3扣，无外露填料；镀锌管道的镀锌层应注意保护，对局部的破损处，应做防腐处理。
b.法兰连接：法兰面应与管道中心线垂直，并同心。
法兰对接应平行，其偏差不应大于其外径的1.5／1000，且不得大于2mm；连接螺栓长度应一致、螺母在同侧、均匀拧紧。
螺栓紧固后突出螺母的长度不应大于螺杆直径的1/2。
法兰衬垫不得突入管内。
其外边缘接近螺栓口为宜，不得放双垫或偏垫。
c.焊接：焊接外形尺寸应符合图纸和工艺文件的规定，焊缝高度不得低于母材表面，焊缝与母材应圆滑过渡。
焊缝及热影响区表面应无裂痕、未熔合、未焊透、夹渣、弧坑和气孔等缺陷。
2.2.4.管道及阀门安装2.2.4.1管道坡度：冷冻水及冷凝水的坡度应符合设计要求，如设计无要求时，冷冻水坡度不小于3‰，冷凝水坡度不小于8‰，严禁出现倒坡现象。
2.2.4.2阀门安装a.阀门安装前，应作强度和严密性试验。
试验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不少于一个。
对于安装在主干管上起切断作用的闭路阀门，应逐个作强度和严密性试验。
阀门的强度和严密性试验，应符合以下规定：阀门试压持续时间应不少于下表的规定。
阀门试压持续时间表b.丝扣阀门应与管道连接紧密，重要部位的阀门为维修方便，应在阀前加镀锌活接头。
c.法兰阀门与法兰之间应加石棉橡胶垫片（对夹式蝶阀除外）,衬垫不得凸入管内。
d.阀门的调节手柄应位于方便调节处，一般情况下，阀门（特别是电动阀门的电动执行机构）的操作手柄不得向下。
e.阀门安装位置应避开墙体或其他可能阻止阀门操作维修的地方，保证阀门介质流向正确。
管道和阀门安装的允许偏差应符合下表中的规定管道和阀门安装的允许偏差表2.2.5.空调水系统管道试压、冲洗2.2.5.1.管道试压管道安装完毕后，在与末端设备连接前，应进行系统水压试验。
a.系统试验压力为工作压力1.5倍，升压要缓慢，达到试验压力10分钟压力降不超过0.02MPa，降至工作压力无渗漏为合格，采用手动试压泵进行。
b水压试验时，管道接口处不得涂漆和保温，以利观察渗漏情况。
c试验用压力表需经国家计量检测部门校验，并在校验有效期内。
精度不得低于1.5级，刻度值为0～2.5MPa，且不少于二块。
d.与管道连接但不允许超压的设备及部件采取拆断或隔离的措施。
2.2.5.2管道冲洗a.管道压力试验合格后，须进行冷冻水管系统的清洗，可采用有压水冲洗的方法，分单体按子系统逐个进行。
b.用户侧的供回水总管方向加装旁通管和旁通阀，用户侧的分区分层支管最远点之间供回水加装旁通管和旁通阀。
c.关闭所有末端的进出水阀门，未经清洁的水不能进入末端设备和板式换热器。
d.从膨胀水箱补水管处给用户侧水系统充水，等水系统充满水后开启板式换热间内的用户侧水泵（备用泵同时启动），通过旁通阀使水在系统内有组织（同程系统须分层设专人进行调节）地循环，水管内的杂物被阻挡在过滤器内，循环冲洗20～30min后停泵，打开过滤器取污口，将过滤器内的杂质取出，再充水循环，反复几次，直到过滤器内无杂质可取为止（损坏的滤芯须更换），然后进行换水，直到排出口水色和透明度与目测度一致。
3.质量标准3.1空调水系统管道安装空调水系统安装，包括冷（热）水、冷却水、凝结水系统的管道及附件施工质量的检验及验收。
3.2管道安装应符合下列规定：3.2..1隐蔽管道必须按规范规定执行；焊接钢管、镀锌钢管不得采用热煨弯；3.2.2管道与设备得连接，应在设备安装完毕后进行，与水泵、制冷机组得接管必须为柔性接口。
柔性短管不得强行对口连接，与其连接得管道应设置独立支架；3.2.3冷热水及冷却水系统应在系统冲洗、排污合格（目测：以排出口得水色和透明度与入水口对比相近，无可见杂物），再循环试运行2H以上，且水质正常后才能与制冷机组、空调设备相贯通；3.2.4固定在建筑结构上得管道支、吊架，不得影响结构的安全。
管道穿越墙体或楼板处应设钢制套管，管道接口不得置于套管内，钢制套管应与墙体饰面或楼板底部平齐，上部应高出楼层地面50mm，并不得将套管作为管道支撑。
保温管道与套管四周间隙应使用不燃绝热材料填塞紧密。
检查数量：系统全数检查。
每个系统管道、部件数量抽查10%，且不得少于5件。
检查方法：尺量、观察检查，旁站或查阅实验记录、隐蔽工程记录。
3.2.5水平管道安装变径采用偏心变径，上平安装。
以利于管道内的空气排出。
立管安装采用同心变径。
3.3阀门的安装应符合下列规定：3.3.1 阀门的安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密；3.3.2安装在保温管道上的各类手动阀门，手柄均不得向下；3.3.3阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。
对于工作压力大于1.0Mpa及其在主干管上起到切断作用的阀门，应进行强度和严密性试验，合格后方准使用。
其他阀门可不单独进行试验，待在系统试压中检验。
强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门的壳体、填料应无渗漏。
严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间内应保持不变，时间应符合下表的规定，以阀瓣密封面无渗漏为合格。
阀门压力持续时间检查数量：1、2款抽查5%，且不得少于1个。
水压试验以每批（同牌号、同规格、同型号）数量中抽查20%，且不得少于1个。
对于安装在主干管上起切断作用得闭路阀门，全数检查。
检查方法：按设计图核对、观察检查；旁站或查阅试验记录。
3.4 金属管道的焊接应符合下列规定：3.4.1.管道焊接材料的品种、规格、性能应符合设计要求。
管道对接焊口的组对和坡口形式等应符合以下规定直度为１／１００，全长不大于１０mm。
管道的固定焊口应远离设备，且不宜与设备接口中心线相重合。
管道对接焊缝与支、吊架的距离应大于５０mm。
管道焊接坡口形式和尺寸3.4.2管道焊缝表面应清理干净，并进行外观质量的检查。
焊缝外观质量不得低于现行国家标准《现场设备、工业管道焊接工程施工及验收规范》ＧＢ５０２３６中第11．3．3条的Ⅳ级规定（氨管为Ⅲ级）。
检查数量：按总数抽查２０％，且不得少于１处。
检查方法：尺量、观察检查。
说明：金属管道的焊接质量，直接影响空调水系统工程的正常运行的安全使用，故本条文对空调水系统金属管道安装焊接的基本质量要求作出了规定。
螺纹连接的管道，螺纹应清洁、规整，断丝或缺丝不大于螺纹全扣数的１０％；连接牢固；接口处根部外露螺纹为２～３扣，无外露填料；镀锌管道的镀锌层应注意保护，对局部的破损处，应做防腐处理。
检查数量：按总数抽查５％，且不得少于５处。
检查方法：尺量、观察检查。
法兰连接的管道，法兰面应与管道中心线垂直，并同心。
法兰对接应平行，其偏差不应大于其外径的１.５／１０００，且不得大于２mm；连接螺栓长度应一致、螺母在同侧、均匀拧紧。
螺栓紧固后不应低于螺母平面。
法兰的衬垫规格、品种与厚度应符合设计的要求。
3.5钢制管道的安装应符合下列规定：3.5.1管道和管件在安装前，应将其内、外壁的污物和锈蚀清除干净。
当管道安装间断时，应及时封闭敞开的管口；3.5.2管道弯制弯管的弯曲半径，热弯不应小于管道外径的3.5倍、冷弯不应小于４倍；捍接弯管不应小于1.5倍；冲压弯管不应小于１倍。
弯管的最大外径与最小外径的差不应大于管道外径的８／１００，管壁减薄率不应大于１５％；3.5.3冷凝水排水管坡度，应符合设计文件的规定。
当设计无规定时，其坡度宜大于或等于８‰；软管连接的长充，不宜大于１５０mm；3.5.4冷热水管道与支、吊架之间，应有绝热衬垫（承压强度能满足管道重量的不燃、难燃硬质绝热材料或经防腐处理的木衬垫），其厚度不应小于绝热层厚度，宽度应大于支、吊架支承面的宽度。
