（一）装配图的作用和内容1、装配图的作用在产品或部件的设计过程中，一般是先设计画出装配图，然后再根据装配图进行零件设计，画出零件图；在产品或部件的制造过程中，先根据零件图进行零件加工和检验，再按照依据装配图所制定的装配工艺规程将零件装配成机器或部件；在产品或部件的使用、维护及维修过程中，也经常要通过装配图来了解产品或部件的工作原理及构造。

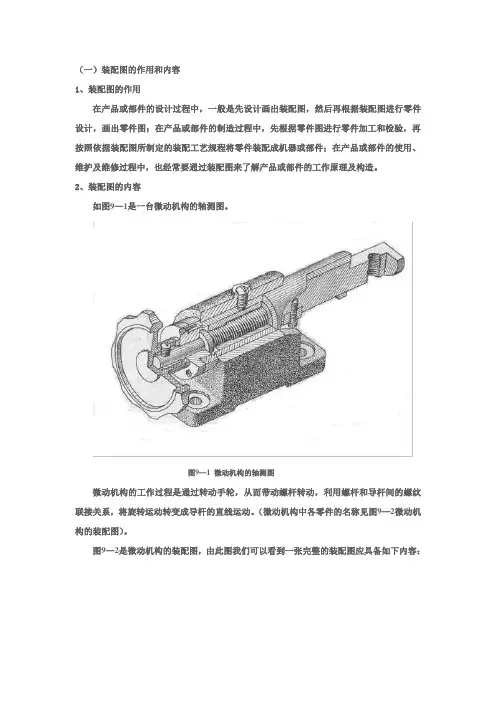

2、装配图的内容如图9—1是一台微动机构的轴测图。
图9—1 微动机构的轴测图微动机构的工作过程是通过转动手轮，从而带动螺杆转动，利用螺杆和导杆间的螺纹联接关系，将旋转运动转变成导杆的直线运动。
（微动机构中各零件的名称见图9—2微动机构的装配图）。
图9—2是微动机构的装配图，由此图我们可以看到一张完整的装配图应具备如下内容：图9—2 微动机构装配图（1）一组视图根据产品或部件的具体结构，选用适当的表达方法，用一组视图正确、完整、清晰地表达产品或部件的工作原理、各组成零件间的相互位置和装配关系及主要零件的结构形状。
图9—2微动机构的装配图，采用以下一组视图：主视图采用全剖视，主要表示微动机构的工作原理和零件间的装配关系；左视图采用半剖视图，主要表达手轮（1）和支座（8）的结构形状；俯视图采用C—C剖视，主要表达微动机构安装基面的形状和安装孔的情况；B—B剖面图表示键（12）与导杆（10）等的联接方式。
（2）必要的尺寸装配图中必须标注反映产品或部件的规格、外形、装配、安装所需的必要尺寸，另外，在设计过程中经过计算而确定的重要尺寸也必须标注。
如在图9—2所示的微动机构的装配图中所标注的M12，M16，Φ20H8/f7，32，82等。
（3）技术要求在装配图中用文字或国家标准规定的符号注写出该装配体在装配、检验、使用等方面的要求。
如图9—2所示。
（4）零、部件序号、标题栏和明细栏按国家标准规定的格式绘制标题栏和明细栏，并按一定格式将零、部件进行编号，填写标题栏和明细栏。
如图9—2所示。
