QBGZ-50--10(6)矿用隔爆型高压真空电磁起动器

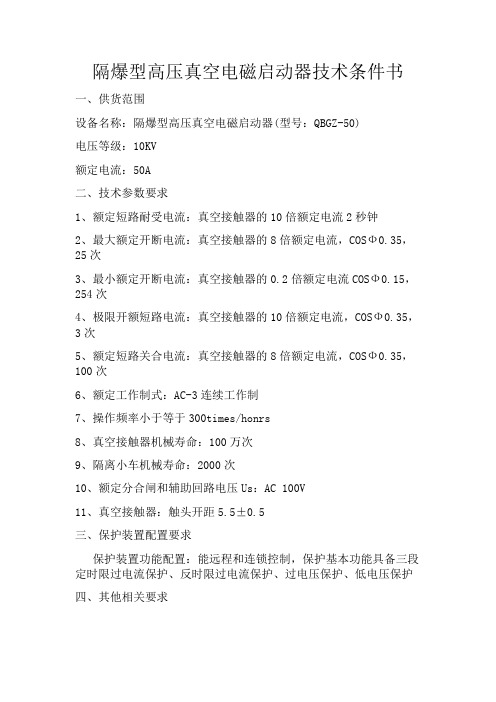

隔爆型高压真空电磁启动器技术条件书
一、供货范围
设备名称：隔爆型高压真空电磁启动器(型号：QBGZ-50)
电压等级：10KV
额定电流：50A
二、技术参数要求
1、额定短路耐受电流：真空接触器的10倍额定电流2秒钟
2、最大额定开断电流：真空接触器的8倍额定电流，COSФ0.35，25次
3、最小额定开断电流：真空接触器的0.2倍额定电流COSФ0.15，254次
4、极限开额短路电流：真空接触器的10倍额定电流，COSФ0.35，3次
5、额定短路关合电流：真空接触器的8倍额定电流，COSФ0.35，100次
6、额定工作制式：AC-3连续工作制
7、操作频率小于等于300times/honrs
8、真空接触器机械寿命：100万次
9、隔离小车机械寿命：2000次
10、额定分合闸和辅助回路电压Us：AC 100V
11、真空接触器：触头开距5.5±0.5
三、保护装置配置要求
保护装置功能配置：能远程和连锁控制，保护基本功能具备三段定时限过电流保护、反时限过电流保护、过电压保护、低电压保护
四、其他相关要求
1、设备交货时，厂方必须提供设备整机的煤安标志证、产品合格证、总图3份、产品说明书3份，负责免费现场指导安装、技术培训、跟踪技术服务
2、设备中所有需要煤安标志证的部件，必须具有有效的煤安标志证。

设计防爆的电器部件，必须具有国家防爆检验部门颁发的防爆检验合格证。

矿用隔爆型真空电磁起动器安全技术操作规程一、一般规定1、矿用隔爆型真空电磁起动器属于隔爆型电气设备，必须符合《神东煤炭集团电气设备防爆检查标准》中防爆完好标准。

2、矿用隔爆型真空电磁起动器属于电气设备，检修、维护人员必须经过培训，经考试合格发证后，方可持证上岗。

3、检修维护人员必须进行《操作规程》学习，经考试合格后方可作业。

4、该设备严禁带电检修和开盖，检修设备前必须切断本设备电源及上一级电源，严格执行停电闭锁并挂牌上锁制度。

5、设备的过流、短路、漏电、欠压等电气保护动作灵敏可靠，严禁甩掉保护运行，机械闭锁装置必须齐全完好。

二、操作程序及注意事项（一）启动前检查1、检查确认所操作设备与计划送电线路正确，且设备供电干线上无人作业。

2、检查设备外观是否完好，各部件是否齐全，各个紧固件、接线装置连接紧固，确认设备符合完好防爆性能要求。

3、设备投用前必须检查开关电压等级是否和系统电压等级是否一致，若不一致需要及时更正。

（二）开关送电1、旋出闭锁杆，按下停止按钮同时旋动隔离开关手把到隔离合闸位置，松开停止按钮，按下启动按钮进行送电。

2、确认接触吸合声音正常，检查观察窗确认送电指示正常。

3、检查确认设备运行电流、系统电压等数据显示是否正常，如果异常须及时停电并排除故障。

（三）开关停电1、检查确认所操作设备与计划停电线路正确。

2、按下停止按钮，接触器释放声音正常，不要松开停止按钮旋动隔离开关手把到锁止位置，松开停止按钮，旋入闭锁杆，并上锁、挂停电闭锁牌。

3、不允许开关带负荷拉隔离开关。

（四）开关检修、维护1、确认开关无电，且上级电源开关已经分闸、闭锁、上锁并挂停电牌。

2、拆下接线腔螺栓，取下接线腔盖板，打开电气腔室门盖。

3、用验电器逐相对接线柱、储能元件验电，放电绳一端接地，另一端对接线柱、储能元件逐相进行放电。

4、接地线一端接地，另一端分别接在电源侧三个接线柱上。

5、检查电缆接线，线头紧密，接线整齐无毛刺、不压绝缘层，线头压紧，有平垫和弹簧垫，三相动力线不能交叉，接地线芯的长度要比相线长三分之一，电缆护套深入接线腔距内壁5-15毫米；6、检查紧固件，紧固件齐全、完好、可靠，同一隔爆面紧固件规格统一。

QJGZ( QJGZ1)系列矿用隔爆兼本质安全型高压真空电磁起动器技术协议甲方：乙方：华荣科技股份有限公司根据甲方技术要求及国家标准，经甲乙双方协商，拟定此技术协议：一、供货范围二、产品执行的主要技术标准1、Q/HRKY《矿用隔爆兼本质安全型高压真空电磁起动器》2、GB3836《爆炸性气体环境用电气设备》三．主要用途及适用范围用于煤矿井下及其周围介质中有甲烷、煤尘等爆炸性混合物气体的环境中，在交流50Hz，电压至10kV，电流50A～630A中性点不接地的三相电网中，作为直接启动、停止高压电动机之用。

四．使用环境条件1、海拔高度不超过2000米。

2、周围环境温度-5℃～+40℃。

3、相对湿度不大于95％（25℃）。

4、在有爆炸性气体（甲烷混合物）的矿井中。

5、无破坏金属和绝缘材料的腐蚀性气体的场所。

6、无剧烈振动和冲击的地方。

7、无滴水及其它液体浸入的地方。

8、垂直面安装倾斜度不超过15度的地方。

五．主要技术参数1、额定工作电压：10kV、6KV、3.3KV。

2、额定工作电流：50A、100A、160A、200A、250A、300A、400A、500A、630A。

3、操作方式：电动合闸、电动分闸。

4、额定工作制：长期工作制。

5、联接方式：硬（软）连接。

6、防爆标志： Exd[ib]I。

六．产品要求：1、该系列产品采用真空接触器合分主电路，电动分合闸、欠压脱扣，具有寿命长，维修量少，工作可靠等特点。

2、保护功能全，具有过载、短路、失压、风电闭锁、瓦斯闭锁、过压、三相不平衡、漏电、绝缘监视、故障原因记忆查询、联网通讯、电度计量等功能并可外接远方分闸按钮。

3.、WZGC-T01HR(SY02Q)综合保护装臵双CPU的设计结构，把保护功能与辅助显示功能的主体分开，使保护功能更加的高效、稳定、可靠，同时又降低了CPU的负载率。

4、全数字化的设计理念，保证了保护器动作的可靠性和准确性。

可靠的后备电源，确保保护器在失电后能够可靠动作并把故障数据上传到地面监控中心。

安装使用前请详细阅读使用说明书一、适用范围QBZ系列矿用隔爆型真空电磁起动器主要适用于具有爆炸性危险气体（甲烷、煤尘混合物）的煤矿井下，在额定电压380、660V，额定频率50Hz，额定电流至200A的三相交流中性点不直接接地供电系统中，对隔爆型三相鼠笼型电动机直接起动、停止和反转控制。

起动器具有失压、过压、短路、过载、断相及漏电闭锁等保护。

1、起动器采用三极真空交流接触器，主触头密封在真空开关管内，无需维护，具有电弧不外露，适用于频繁操作，主触头磨损小，电寿命长，安全可靠的特点。

2、起动器采用新型换相隔离开关，换相动作可靠，并有经改进的灭弧罩，灭弧效果良好。

3、具有就地和远距离控制电机起动停止的功能，具有JDB型电机综合保护器实现过载、断相、短路及漏电闭锁保护。

二、环境条件a）周围环境温度为-5℃~ +40℃；b）相对湿度不大于95%（+25℃）；c）海拔高度不超过2000m（0.08~0.11MPa）；d）具有甲烷及煤尘混合气体的煤矿井下；e）无破坏金属和绝缘材料的腐蚀性气体的地方；f ）与垂直面的安装倾斜度不超过15°；g ）在无显著摇动和冲击振动的地方；h ）能防止滴水的地方；i ）环境污染等级为3级；j ）安装类别为Ⅲ类； 三、技术特征1、型号含义额定电压 额定电流 真空 隔爆型电磁起动器2、防爆型式起动器为矿用隔爆型：ExdI 3、技术参数3.1、本体主要技术数据见表13.2、JDB电机综合保护主要技术性能及整定见表23.2.1过载保护特性如表2JDB电流整定表表2-1注：JDB33#线是漏电闭锁线，使用时应和开关电压相符。

表2-23.2.4漏电闭锁起动器应具有漏电闭锁保护功能，当主电路对地绝缘电阻降到表5动作值以下时，应实现主电路漏电闭锁，当上升到动作值的1.5倍时，应解除主电路漏电闭锁。

3.3、起动器的隔爆面性能参数见表63.4、起动器的其它有关参数见表7表7四、结构特征1、起动器本体的所有机电器件装在金属底板的正反两面：（1）正面有：真空接触器，用于主电路的接通与分断。

QBZ系列矿用隔爆型真空电磁起动器说明书默认分类2010-03-25 12:49:22 阅读456 评论2 字号：大中小\一、适用范围QBZ系列矿用隔爆型真空电磁起动器主要适用于具有爆炸性危险气体（甲烷、煤尘混合物）的煤矿井下，在额定电压380、660V，额定频率50Hz，额定电流至200A的三相交流中性点不直接接地供电系统中，对隔爆型三相鼠笼型电动机直接起动、停止和反转控制。

起动器具有失压、过压、短路、过载、断相及漏电闭锁等保护。

1、起动器采用三极真空交流接触器，主触头密封在真空开关管内，无需维护，具有电弧不外露，适用于频繁操作，主触头磨损小，电寿命长，安全可靠的特点。

2、起动器采用新型换相隔离开关，换相动作可靠，并有经改进的灭弧罩，灭弧效果良好。

3、具有就地和远距离控制电机起动停止的功能，具有JDB型电机综合保护器实现过载、断相、短路及漏电闭锁保护。

二、环境条件a）周围环境温度为-5℃~ +40℃；b）相对湿度不大于95%（+25℃）；c）海拔高度不超过2000m（0.08~0.11MPa）；d）具有甲烷及煤尘混合气体的煤矿井下；e）无破坏金属和绝缘材料的腐蚀性气体的地方；f）与垂直面的安装倾斜度不超过15°；g）在无显著摇动和冲击振动的地方；h）能防止滴水的地方；i）环境污染等级为3级；j）安装类别为Ⅲ类；三、技术特征1、型号含义Q B Z —额定电流 / 额定电压电磁起动器隔爆型真空2、防爆型式起动器为矿用隔爆型：ExdI3、技术参数3.1、本体主要技术数据见表1表13.2、JDB电机综合保护主要技术性能及整定见表23.2.1过载保护特性如表2JDB电流整定表表2-1注：JDB33#线是漏电闭锁线，使用时应和开关电压相符。

表2-23.2.2断相保护特性如表33.2.3短路保护特性如表43.2.4漏电闭锁起动器应具有漏电闭锁保护功能，当主电路对地绝缘电阻降到表5动作值以下时，应实现主电路漏电闭锁，当上升到动作值的1.5倍时，应解除主电路漏电闭锁。

危险！在操作手册中标有这个图标的地方是要您注意即将接近危险，可能的后果是：非常严重警告！标有这个图标的地方提供了危险状况的信息。

可能的后果是：非常严重的伤害甚至死亡。

注意！在操作手册中标有这个图标的地方是要您注意有害的状况。

可能的后果是：损坏输送机或邻近设备。

标有手的图表的地方说明要进行某种操作，标志着这个图标的连接段落表示必须根据规定的步骤进行的一系列操作，按照有关说明书一步一步地、安全和有效地进行。

警告！当设备发生故障时，一定要先切断上一级电源才可开盖维修。

警告！移动设备时不允许碰撞、翻滚或从高处往下扔，以防元器件的破碎、损坏和松动，发现破损之处要及时更换，松动之处应立即旋紧，以防遗忘造成事故。

设备应放置在无雨雪侵入，空气流通，相对湿度不大于95%RH（+20℃），温度不高于40℃不低于-5℃的仓库中。

第四章安装危险！您必须十分了解该设备的操控方法，才能操作设备。

您必须经过对现有操作人员进行的作业培训，并通过实践加深对设备控制系统的了解。

否则，不允许您操作该设备，应立即通知上级主管，要求参加培训。

警告！移动设备时不允许碰撞、翻滚或从高处往下扔，以防元器件的破碎、损坏和松动，发现破损之处要及时更换，松动之处应立即旋紧，以防遗忘造成事故。

设备应放置在无雨雪侵入，空气流通，相对湿度不大于95%RH（+20℃），温度不高于40℃不低于-5℃的仓库中。

本章包括正确储存和运输设备的重要资料。

按照本操作手册提示去做，将会增加设备的寿命和利用率，也可使您的运输工作进行得更快捷和更安全。

仔细注意本章各部分将会帮助简化您的日常工作。

PDF created with pdfFactory trial version 警告！任何工作都要遵守本手册的安全指南，也要遵守国家和矿方管理管理部门制订的特殊安全指南和操作规程，否则将导致最严重的事故，甚至造成死亡。

PDF created with pdfFactory trial version 警告！第一次试运行和测试运行只能由经过良好培训的、有经验的、熟悉井下特殊条件和安全规程的工作组来进行，他们还必须能熟练地操作设备并了解有关操作手册的内容。
