QJZ矿⽤隔爆兼本质安全型真空电磁起动器说明书新执⾏标准:Q/JYKD102-2007MT111-1998QJZ-□/1140(660、380)矿⽤隔爆兼本质安全型真空电磁起动器使⽤说明书Ex d[ib]Ⅰ河南省济源市矿⽤电器有限责任公司⽬录⼀、⽤途与特点 (1)⼆、适⽤范围 (1)三、型号说明 (1)四、主要性能和技术参数 (1)五、结构特征 (2)六、操作⽅法与⼯作原理 (5)七、使⽤和维护 (15)⼋、标志、包装、运输及贮存 (16)九、电器元件明细表 (17)⼗、订货须知 (8)⼗⼀、常见故障及处理⽅法 (9)安装使⽤之前,请详细阅读本《安装使⽤说明书》,并按规定要求操作使⽤!在使⽤和维修时,不得改变与本安电路有关的电⽓元件的要求、规格及参数!⼀、⽤途与特点1、QJZ-□/1140(660、380)矿⽤隔爆兼本质安全型真空电磁起动器(以后简称起动器),适⽤于煤矿井下交流50Hz,电压380V、660V、1140V,额定电流⾄400A的线路中,直接或远距离对三相交流异步电动机进⾏起动、停⽌、保护并可在电动机停⽌时进⾏换向。
2、起动器采⽤平移式快开门结构,本体为推拉式结构并有内置导轨,可⽅便地拉出本体,控制元件独⽴安装在⼀块⾯板上能够快速更换。
核⼼保护部分采⽤ZKJB-K1型中⽂智能化综合保护器作控制单元,具有漏电闭锁、过载保护、短路保护、断相保护、⽋压保护、过电压保护、程控保护等功能。
3、起动器采⽤全中⽂液晶显⽰,能够显⽰起动器的多种参数,如起动器整定参数、绝缘电阻值、⼯作电流值、⼯作电压值及⼯作和故障类型、故障参数等。
它的最⼤优点是可使电流值在0-400(315、200)A之间连续可调,精度可达安培级,分辨率1A。
当线路出现过流、短路、漏电闭锁、⽋压、缺相、程控失败等故障时,能⾃动切断供电电路并显⽰、记忆故障类型及故障参数,同时将起动器闭锁并提供有关故障⽂字信息,只有排除故障并⼈⼯复位后才能重新合闸送电。
QJZ2—120/1140(660)矿用隔爆兼本质安全型真空电磁起动器南京双京电器有限责任公司新型开关说明1、额定工作电压:660V、1140V2、额定工作电流: 120A3、控制电压: 36V4、线路电压在额定75~110%时起动器应具可靠性。
但在额定电压110%允许短时工作。
5、带有水位自动控制(不可逆),可实现水泵无人职守自动工作。
6、带有本安型远方控制。
7、采用中文液晶显示,可以显示电压、电流、电阻、工作状态、故障类型等参数。
8、保护功能齐全: 有短路、过载、缺相、欠压、过压、漏电闭锁、风电闭锁、真空管保护等功能。
9、有故障自动记忆,可以追踪查询历史故障。
10、真空管粘连、真空管漏气监测。
当真空管漏气绝缘降低,漏电压超过60V时进行保护,保护器故障警示同时拒绝合闸。
(保证工人的人身安全)11、预留有485或CAN总线通讯功能,可实现遥控、遥测等功能。
为自动化矿井做准备。
12、外壳带有过试、漏试、复位按钮方便检验开关的保护性能。
13、各种参数可通过外壳上的 “向上”、“向下”、“确定”按钮调整,简易方便。
14、15A小型开关最小额定电流可以达到0.2A,使用在井下的自动电动道岔控制、绞车的电动刹车、管道电动阀门等小负载控制中,保护灵敏可靠。
序号 电压 最小保护负载 备注1 660V 220瓦若使用两相可将缺相保护屏蔽2 1140V 380瓦15、采用方形快开门结构,方便使用16、内部布局合理、结构简单,方便维护注意事项注意事项(1)本说明书适用于本说明书适用于::QJZ2 QJZ2--120120 矿用隔爆兼本质安全型真空电磁起动器矿用隔爆兼本质安全型真空电磁起动器 QJZ2 QJZ2--120120N N N 矿用隔爆兼本质安全型可逆真空电磁起动器矿用隔爆兼本质安全型可逆真空电磁起动器矿用隔爆兼本质安全型可逆真空电磁起动器 (2)安装使用前请详细阅读使用说明书安装使用前请详细阅读使用说明书!! (3)严禁带电开盖严禁带电开盖!! (4)严禁损伤防爆面严禁损伤防爆面!!(5)在使用和维护时在使用和维护时,,严禁更改本安电路参数及电器元件的规格严禁更改本安电路参数及电器元件的规格、、型号和参数型号和参数。
矿用隔爆型真空电磁启动器QJZ安全技术操作规程1.引言矿用隔爆型真空电磁启动器QJZ是一种广泛应用于煤矿井下设备的电气设备。
为了确保设备安全可靠地运行,我们必须严格遵守操作规程并具备相关安全知识。
本文档将详细介绍QJZ的操作规程和安全技术。
2.操作规程2.1 QJZ的操作流程1.接通电源:在使用QJZ之前,需要将其接通电源。
2.使用前检查:在真空状况下,使用前需要检查QJZ的各个部件是否正常,如各紧定螺钉是否均已拧紧、各导线连接是否良好等。
3.设置电流:根据实际使用需要,设置合适的电流。
4.操作:按下“启动”按钮,开始使用QJZ。
2.2 使用注意事项1.在使用QJZ之前必须检查其电气连接是否良好。
2.在检查完QJZ中的真空状况后,才能使用。
3.操作时要注意保持安全距离,防止发生危险事故。
4.在停止使用QJZ后,需要先切断电源并等待5分钟左右,让其冷却,才能拆卸。
3.安全技术3.1 QJZ的安全保护装置为了保障QJZ的安全使用和安全性能,其配置有多种安全保护装置,主要包括:1.过热保护:当温度过高时,QJZ会自动停机,防止因过热而引发安全事故。
2.过流保护:当电流过大时,QJZ会自动停机,防止因过流而引发安全事故。
3.短路保护:当QJZ产生短路时,会自动切断电源,防止短路现象引发安全事故。
4.漏电保护:当QJZ产生漏电时,会自动切断电源,防止漏电现象引发安全事故。
5.紧急停机:在发生突发情况时,按下紧急停机键,可以立即切断电源。
3.2 安全操作技能1.操作前,要认真了解设备的启动、停止和保护装置功能,对常见故障问题有一定的了解。
2.在使用前要检查QJZ电气连接是否良好,保证其连接牢固可靠。
3.在检查QJZ的真空状态后,才能使用,防止出现危险。
4.操作过程中要保持足够安全距离,以防事故的发生。
5.发现故障时,应及时切断电源,查明原因,并进行维护和修理,不得擅自操作。
6.操作结束后,先切断电源并等待数分钟,待设备冷却后再拆卸。
QBZ-80矿用隔爆型真空电磁起动器矿用隔爆型真空电磁起动器使用讲明书山东容力达矿用电器一、概述1、QBZ-80/660(380)矿用隔爆型真空电磁起动器,以下简称起动器。
所选用的CKJ5-80真空接触器,具有重量轻,体积小,分断能力大,噪音低,电弧不外露,打开上盖切断负荷电源或上盖不到位起动器不能工作,安全可靠等一系列优点。
2、起动器除选用真空接触器外,并配有JDB电动机综合爱护器,使产品爱护功能齐全,分断能力、电寿命、机械寿命强等优点,而且配有分断能力大的隔离换向开关,HG-125可在专门情形下切断6倍额定电流一次,起动器还具有阻容过电压吸取爱护装置RC,因此该起动器是煤矿更新换代的理想产品。
3、用途及适应范畴起动器适用于含有沼气、甲烷爆炸气体和煤尘的矿井中,但周围介质中不得含有破坏金属和绝缘的活动性化学物质,在交流50HZ电压为660V 或380V的线路中,直截了当或远距离起动,停止和正反转操纵三相鼠笼型异步电动机,同时对电动机有关电路进行综合爱护,要紧用于井下刮板运输机、皮带机、通风机、卷扬机等及其它矿井设备中。
4、使用条件(1)a、海拔高度不超过2000米;(2)周围环境温度不高于40℃,不低于-5℃;(3)周围空气相对湿度不大于95%(+25℃时);(4)有甲烷等爆炸性混合物矿井中;(5)与水平面的安装倾斜度不超过15°;(6)无明显摇动和剧烈冲击振动的地点;(7)在无足以破坏电气绝缘的气体或蒸气的环境中;(8)在有防止滴水的地点;(9)污染等级三级;(10)防护等经受IP5;(11)安装类不Ⅲ类。
5、起动器型号含义Q B Z –80 /660(380)6、本起动器设计依据额定工作电压(V)额定工作电流(A)真空矿用隔爆型起动器MT111-1998矿用隔爆型低压交流真空电磁起动器和企业标准。
7、起动器类不矿用隔爆型..标志.ExdI二、要紧技术参数外型尺寸1、起动器要紧技术参数见表一表一额定电压(V)额定电流(A)所操纵电机的最大功率机械寿命万次电寿命万次真空接触器极限分断能力A隔离换向开关分断能力A重量AC3 AC4 Kg660 80 75 30 5 6 2500 750 802、起动器选用JDB电机综合爱护器,作为过载、短路、断相、漏电闭锁等爱护。

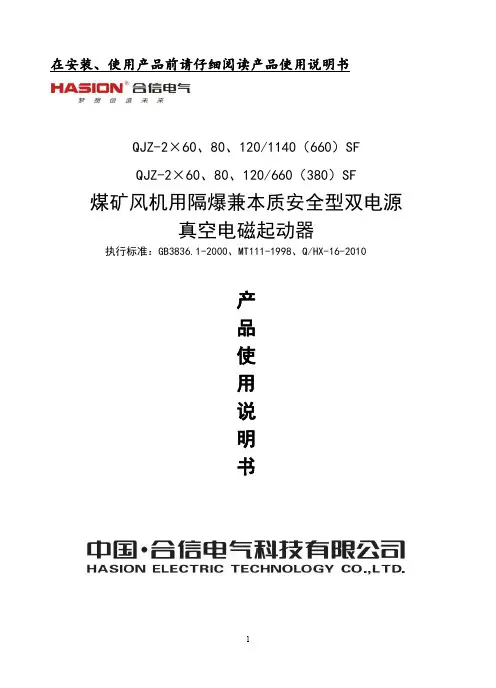

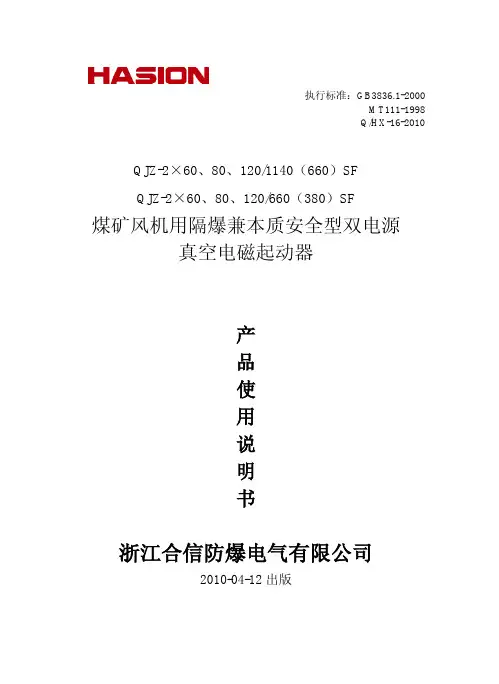

在安装、使用产品前请仔细阅读产品使用说明书QJZ-2×60、80、120/1140(660)SFQJZ-2×60、80、120/660(380)SF 煤矿风机用隔爆兼本质安全型双电源真空电磁起动器执行标准:GB3836.1-2000、MT111-1998、Q/HX-16-2010产品使用说明书一、概述QJZ-2X60、80、120/1140(660)、660(380)SF局部对旋式通风机用矿用隔爆兼本质安全型双电源真空电磁起动器(以下简称起动器),具有主起动器手动起动、主起动器出现故障时备用起动器自动起动;达到对掘进巷道进行不间断供风的功能。
可用于煤矿井下,具有瓦斯、煤尘爆炸危险的场合。
能可靠的对掘进工作面进行不间断通风控制。
本起动器符合2010年颁布实施的《煤矿安全规程》第一百二十八条的规定。
本起动器可代替原来四台QBZ-60、80、120、真空开关,投资少、维修使用方便,保护性能齐全,可节省三台QBZ-60、80、120起动器和多处电源接头,节约设备投资,并减少事故点,提高了工作效率,是目前掘进工作面理想的双电源局部通风机控制用起动器。
二、用途和适用范围煤矿风机用隔爆兼本质安全型双电源真空电磁起动器适用于煤矿井下,在交流50Hz电压1140V、660V或380V线路中,对掘进工作面的对旋式通风进行不间断控制,具备了双风机双电源起动器的全部控制功能。
1、起动器型号含义Q J Z-2X80/660SFF:风机用S:双电源额定电压额定电流工作风机回路数真空矿用隔爆兼本质安全型起动器2、外型尺寸QJZ-2X60、80、120/1140(660)、660(380)SF局部对旋式通风机用隔爆兼本质安全型双电源真空电磁起动器3、使用条件a、海拔高度不超过2000米,气压为0.8X105Pa~1.1X105Pa;b、周围环境温度-5℃~+40℃;c、周围空气相对湿度不大于95%(25℃时);d、在有瓦斯和爆炸性混合物的环境中;e、与垂直面的安装倾斜度不超过15°;f、无明显摇动和冲击振动的地方;g、在无破坏绝缘的气体或蒸汽的环境中;h、无滴水的地方;i、污染等级:3级;j、安装类别:Ⅲ。
QJZ系列矿用隔爆兼本质安全型真空电磁起动器1、概述1.1主要用途及适用范围QJZ系列矿用隔爆兼本安型真空电磁起动器(以下简称起动器),适用于具有爆炸性气体(甲烷混合物)和煤尘爆炸性危险的煤矿井下,在交流50Hz,电压为1140伏及以下的供电系统中,作为就地或远距离控制的矿用隔爆型三相鼠笼型异步电动机的起动、停止或反转控制之用,它特别适用于频繁操作,重负荷的煤矿机械设备中。
1.2产品特点该起动器是矿用隔爆兼本安型起动器,起动器的接触器是真空接触器,其灭弧介质是真空介质,因此其灭弧效果极佳,使其分断、接通能力增强,具有比空气接触器更加安全、可靠的特点。
同时该起动器具有下列保护:a、过载保护b、短路保护c、断相保护d、失压保护e、主回路漏电闭锁功能1.3产品型式、型号及其型号组成意义1.3.1产品的防爆型式:矿用隔爆兼本安型;防爆标志:Exd[ib]I。
1.3.2型号的意义:Q J Z - □/ □ II中文智能额定电压额定电流真空隔爆兼本质安全型起动器1.4使用环境条件:a)海拔不超过2000m;b)环境大气压力80~110KPa;c)环境温度-20~+40℃;d)周围空气相对湿度不大于95%(25℃时);e)在具有甲烷爆炸危险气体和煤尘爆炸危险的煤矿井下。
1.5工作条件:a)与水平面的安装倾斜角度不超过15°;b)无显著摇动和冲击振动的地方;c)无显著破坏绝缘的气体和蒸气的地方;d)能防止滴水的地方;e)污染等级:3级;f)安装类别:Ⅲ类;g)工作电压为1140V、660V、380V;h)工作制为8小时工作。
1.6安全:该起动器是在具有爆炸性气体危险环境中使用的设备,因此要特别注意或检查其隔爆结构,防止失爆以便保证设备与矿井、人员的安全。
2、结构特征与工作原理2.1起动器壳体结构:起动器由钢板和型钢焊成方形隔爆型壳体,主腔、主体上方为隔爆型的方型接线腔。
接线腔与壳体主腔之间,由具有隔爆性能的接线端子贯通。
QJGZ系列矿用隔爆兼本质安全型高压真空电磁起动器使用说明书电光防爆科技股份有限公司前言本说明书依据GB9969.1-1998标准编。
本产品执行标准:GB/T14808-2001交流高压接触器和基于接触器的电动机起动器和Q/DG50-2006企业标准。
防爆类型:矿用隔爆兼本质安全型防爆标志:Exd[id]I本说明书介绍了该起动器的特点和性能,以及应用范围、安装接线、操作维护等内容。
对本装置的操作,务必是在获得了用户主管部门的授权和仔细阅读了本说明书后方可进行。
本装置所用的保护装置的一些重要操作,如定值修改等,均设有授权密码,请用户注意。
如不按本说明书的要求进行操作,则有可能造成不良后果。
对本说明书如有疑问或有本说明书未涵盖的,涉及本装置的技术问题,请向厂家咨询。
本说明书自2006年10月10日起实施。
1使用前请认真阅读使用说明书!用途QJGZ系列矿用隔爆兼本质安全型高压真空电磁起动器(以下简称起动器)适用于含有甲烷混合气体,具有爆炸危险的煤矿井下,对额定电压12(7.2、3.9)KV,额定频率50Hz,额定电流不超过630A的三相交流中性点不直接接地的供电系统及频繁起动的高压感应电动机进行直接控制、保护和测量。
起动器执行标准:GB/T14808-2001交流高压接触器和基于接触器的电动机起动器和Q/DG50-2006企业标准。
正常使用、安装条件1 环境温度:-5℃~+40℃;2 海拔高度不超过1000m(超过1000m时但不超过4000m时,工频耐压按GB311.1修正);3 周围空气相对温度不大于95%(25℃时);4 具有甲烷等混合气体的煤矿井下;5 无振动和冲击振动的地方;6 能防止滴水的地方;7 水平安装倾斜度不超过15°。
主要技术参数1 额定绝缘水平见表1表1额定电压(KV)1min工频耐压(有效值)(KV)标准雷电冲击全波(峰值)(KV)对地、相间断路器断口间隔离开关断口间二次回路对地对地、相间断路器断口间隔离开关断口间10 42 48 2 75 856 30 30 2 60 603.3 30 30 2 60 60注:额定电流:50A、75A、100A、150A、200A、315A、400A、500A、630A。

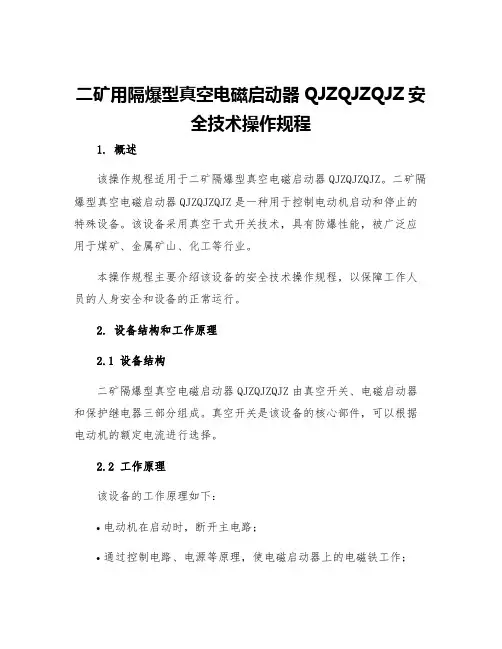

二矿用隔爆型真空电磁启动器QJZQJZQJZ安全技术操作规程1. 概述该操作规程适用于二矿隔爆型真空电磁启动器QJZQJZQJZ。
二矿隔爆型真空电磁启动器QJZQJZQJZ是一种用于控制电动机启动和停止的特殊设备。
该设备采用真空干式开关技术,具有防爆性能,被广泛应用于煤矿、金属矿山、化工等行业。
本操作规程主要介绍该设备的安全技术操作规程,以保障工作人员的人身安全和设备的正常运行。
2. 设备结构和工作原理2.1 设备结构二矿隔爆型真空电磁启动器QJZQJZQJZ由真空开关、电磁启动器和保护继电器三部分组成。
真空开关是该设备的核心部件,可以根据电动机的额定电流进行选择。
2.2 工作原理该设备的工作原理如下:•电动机在启动时,断开主电路;•通过控制电路、电源等原理,使电磁启动器上的电磁铁工作;•电磁铁的吸合力量使机械触点闭合,从而形成一个新的电路,以保持电动机运行;•在电动机过载、未接相、传动系统故障等情况下,保护继电器会起到保护作用,自动切断电源。
3. 安全技术操作规程3.1 防止触电在操作过程中,严禁触摸电线接线端或挂载成铁盒的真空电磁启动器本体壳子。
所有坚固连接线开关和机械接触器保持良好连接。
3.2 防止设备过载每台设备都有其额定电流和额定功率,因此在实际操作中,需要严格按照设备额定电流和功率操作。
在设备过载时要及时处理并切断电源,避免造成设备损坏或电动机烧毁的情况。
3.3 防止设备损坏在操作过程中,需要注意设备的维护保养工作,避免设备因为长时间使用而出现故障。
同时,也要避免设备损坏造成电动机损坏的情况。
3.4 防止人员伤害操作人员需要接受专业的培训,掌握操作该设备的基本知识和技能。
在操作设备时,要按照操作规程进行操作,不得擅自更改设备电源等操作。
同时,操作人员需要佩戴合适的防护装备,避免发生意外。
3.5 维护保养定期进行设备的维护保养工作,维护保持电路电路清洁、电线电线连接良好等。
同时,也需要对设备进行检查、维修、更换等工作。
QJA80,120,200,315,400/1140(660)矿用隔爆兼本质安全型真空电磁起动器大屏幕中文汉显使用说明书合肥开关厂有限公司1 概述1.1 QJZ —80,120,200,315,400/1140(660)矿用隔爆兼本质安全型真空电磁起动器(以下简称起动器)适用于有爆炸性危险气体(甲烷混合物)和煤尘的矿井中,作为控制交流50Hz,电压至1140V,电流400A及其以下的矿用隔爆型三相鼠笼式感应电动机的起动、停止和换向。
该起动器特别适用于控制频繁操作的重载负荷,煤矿机械设备。
也适用于具有同类爆炸性混合物的工业企业中。
1.2 起动器型号的含义;-------------- 额定工作电压-------------------- 额定工作电流------------------------- 真空------------------------------ 隔爆兼本质安全型起动器1.3 防爆型式:隔爆兼本质安全型1.4 防爆标志:Exd[ib]l1.5 起动器保证在下列条件下可靠工作:a. 海拔高度不超过2000m;b. 周围介质温度不高于+40 C,不低于-5 °C;c. 周围空气相对湿度不大于95% (+25 C时);d. 无强烈颠簸振动以及与垂直面倾斜在15度以下的环境中;e. 周围空气介质中不得含有足以腐蚀金属和破坏绝缘的活动性化学物质。
f. 在有防雨雪(滴水)设备以及不经常充满水蒸气的场所;g. 污染等级:3级;h. 安装类别:川类。
2 结构特征与工作原理2.1 起动器主要由隔爆外壳、真空接触器、隔离开关及控制单元组成,其中真空接触器、隔离开关安装在主腔内,控制单元安装在门盖上。
2.2 隔爆外壳由主腔、门盖和接线箱三部分主成。
主腔为方形。
主腔同门盖的隔爆面配合,采用提升式螺钉钩挂结构。
外壳左侧有一提升机构,通过手柄可将门盖提起。
围绕提升机构的轴旋转可将门盖打开。
隔爆外壳右侧设有操作隔离开关的手柄。
QJZ—80,120,200,315,400/1140(660) 矿用隔爆兼本质安全型真空电磁起动器大屏幕中文汉显使用说明书AHA12GAGGAGAGGAFFFFAFAF合肥开关厂有限公司AHA12GAGGAGAGGAFFFFAFAF1 概述1.1 QJZ—80,120,200,315,400/1140(660)矿用隔爆兼本质安全型真空电磁起动器(以下简称起动器)适用于有爆炸性危险气体(甲烷混合物)和煤尘的矿井中,作为控制交流50Hz,电压至1140V,电流400A及其以下的矿用隔爆型三相鼠笼式感应电动机的起动、停止和换向。
该起动器特别适用于控制频繁操作的重载负荷,煤矿机械设备。
也适用于具有同类爆炸性混合物的工业企业中。
1.2起动器型号的含义;Q J Z □ / □额定工作电压额定工作电流真空AHA12GAGGAGAGGAFFFFAFAF隔爆兼本质安全型起动器1.3防爆型式: 隔爆兼本质安全型1.4防爆标志: Exd[ib]I1.5起动器保证在下列条件下可靠工作:a.海拔高度不超过2000m;b.周围介质温度不高于+40℃,不低于-5℃;c.周围空气相对湿度不大于95%(+25℃时);d.无强烈颠簸振动以及与垂直面倾斜在15度以下的环境中;e.周围空气介质中不得含有足以腐蚀金属和破坏绝缘的活动性化学物质。
f.在有防雨雪(滴水)设备以及不经常充满水蒸气的场所;g.污染等级:3级;AHA12GAGGAGAGGAFFFFAFAFh.安装类别:Ⅲ类。
2 结构特征与工作原理2.1起动器主要由隔爆外壳、真空接触器、隔离开关及控制单元组成,其中真空接触器、隔离开关安装在主腔内,控制单元安装在门盖上。
2.2隔爆外壳由主腔、门盖和接线箱三部分主成。
主腔为方形。
主腔同门盖的隔爆面配合,采用提升式螺钉钩挂结构。
外壳左侧有一提升机构,通过手柄可将门盖提起。
围绕提升机构的轴旋转可将门盖打开。
隔爆外壳右侧设有操作隔离开关的手柄。
QBZ2-80、120、200N矿用隔爆型可逆真空电磁启动器一、主要用途及适用范围QBZ2-80、120、200N智能型矿用隔爆型可逆真空磁力启动器适用于含有爆炸性气体环境(甲烷、煤尘)的煤矿井中。
在交流50HZ,电压为380V、660V或1140V的线路中,对隔爆型三相鼠笼异步电动机进行起动、停止(可逆启动器还对电机进行正反转控制)等控制,并能对本启动器所控制的负载线路和电动机进行保护,控制方式采用远方控制,并可在停机时进行换向。
二、型号含意QBZ2---80()/660V(380)NQ-------------启动器B-------------隔爆型Z-------------真空2-------------设计序号80()—----------额定电流A660V(380)---额定工作电压VN-------------可逆型电流整定及界面说明按以下说明进行:1、人机界面说明:1.1按键说明“确认”:用于进入设置状态,确认并保存各种参数及功能设置的结果。
当出现故障后,按此键可以解除故障状态。
“移位”:用于改变当前光标的位置。
进入主菜单时下移,设定参数时右移。
“调整”:用于修改功能及参数值,进入主菜单时上移,修改参数值时用于改变当前光标所在位置的数字,按下该键一次,数字增加“1”,当增加到“9”时,再按该键则返回至“0”。
1.2界面说明1.2.1上电后的初始化界面:1.2.2正常工作时分两页滚动显示各项参数初始化后的第一页显示当前负载的三相电流值及启动器的启动次数第二页显示当前的电压、漏电电阻、瓦斯浓度及启动器的启动次数1.2.3主菜单分为七项,移动光标进行选择,(各菜单项下还有子菜单)“定值查询”:菜单各项显示同“定值修改”,但在此菜单下各项只能查看,不能修改。
“定值修改”菜单如下(分页显示,每按一次“确认”按键翻一页):本菜单下主要是更改参数及功能,进入之前必须输入操作密码。
A页,此页要求输入操作密码。
Q J Z8系列矿用隔爆兼本质安全型真空电磁起动器说明书(总22页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--QJZ8系列矿用隔爆兼本质安全型真空电磁起动器使用说明书浙江新宏基真空电器有限公司※本使用说明书中,安全注意事项的重要等级以[危险]进行分类。
危险如果忽视该提示警号而进行了错误的操作时,可能造成人身伤亡事故。
警告:本产品开盖断电是指打开接线箱,自动切断本台的控制回路警告:本产品必须可靠接地,确保使用安全警告:检修时必须停电,严禁带电开盖!警告:屏幕显示起动器状态仅供参考,当起动器停电需要维护及检修线路或用电设备时必须经过专业人员确认开关已经断电无误后,方可进行下端的维护及检修。
产品特点一、QJZ8系列起动器在原有的功能基础上新增加了以下2个功能;1、可以自动控制排水设备,带有水位控制,有防止水位检测线直接短接引起的误动作,检测方式有“浮球”“触点”可供选择;2、可以用作控制局部通风机,任意2台联机,组成双电源、局部通风机供电系统。
当其中设置一台为主机,另外一台为备用机,并能满足主、备机自动切换的要求,而不必添加其他附属设备,使局部通风机的供电更为简便二、控制回路采用本安电路模块、带有LED工作状态指示(专利产品)三、保护器为本公司研发设计的新型保护装置,保护功能齐全,性能稳定可靠。
并采用蓝屏液晶LCD中文汉字显示当前信息四、产品带有线路故障指示器功能,帮助用户判断发生故障原因和位置(专利产品)五、电压等级自动识别切换,不受断电影响、对控制变压器有短路、过载保护功能(专利产品)六、开关腔体为快开门结构,采用蜗杆齿轮提升结构,方便省力(专利产品)七、开关本体机芯采用抽屉式结构八、所有的选择开关状态都有LED发光二极管指示九、具有:“三开一防”功能QJZ8系列矿用隔爆兼本质安全型真空电磁起动器一、用途与适用范围QJZ8系列矿用隔爆兼本质安全型真空电磁起动器(以下简称起动器),主要用于就地或远距离控制矿用三相鼠笼型异步电动机的起动和停止之用,并可在被控电动机停止时换向,适用于不频繁操作、重负荷的煤矿机械设备中。
QJZ2—80(60)/1140(660)矿用隔爆兼本质安全型真空电磁起动器南京双京电器有限责任公司新型开关说明1、额定工作电压:660、1140V2、额定工作电流: 80A、60A3、控制电压: 36V4、线路电压在额定75~110%时起动器应具可靠性。
但在额定电压110%允许短时工作。
5、带有水位自动控制(不可逆),可实现水泵无人职守自动工作。
6、带有本安型远方控制。
7、采用中文液晶显示,可以显示电压、电流、电阻、工作状态、故障类型等参数。
8、保护功能齐全:有短路、过载、缺相、欠压、过压、漏电闭锁、风电闭锁、真空管保护等功能。
9、有故障自动记忆,可以追踪查询历史故障。
10、真空管粘连、真空管漏气监测。
当真空管漏气绝缘降低,漏电压超过60V时进行保护,保护器故障警示同时拒绝合闸。
(保证工人的人身安全)11、预留有485或CAN总线通讯功能,可实现遥控、遥测等功能。
为自动化矿井做准备。
12、外壳带有过试、漏试、复位按钮方便检验开关的保护性能。
13、各种参数可通过外壳上的“向上”、“向下”、“确定”按钮调整,简易方便。
14、15A小型开关最小额定电流可以达到0.2A,使用在井下的自动电动道岔控制、绞车的电动刹车、管道电动阀门等小负载控制中,保护灵敏可靠。
15、采用方形快开门结构,方便使用16、内部布局合理、结构简单,方便维护注意事项(1)本说明书适用于:QJZ2-80 矿用隔爆兼本质安全型真空电磁起动器QJZ2-80N 矿用隔爆兼本质安全型可逆真空电磁起动器QJZ2-60矿用隔爆兼本质安全型真空电磁起动器QJZ2-60N矿用隔爆兼本质安全型可逆真空电磁起动器(2)安装使用前请详细阅读使用说明书!(3)严禁带电开盖!(4)严禁损伤防爆面!(5)在使用和维护时,严禁更改本安电路参数及电器元件的规格、型号和参数。
(6)在用兆欧表测量起动器绝缘电阻时应将综合控制保护器的接线断开,以免损坏内部元件,如需测量电阻请用万用表测量。
(7)起动器在远控时不准使用接地芯线作为本安控制回路控制线。
一概述1.主要用途及适用范围QJZ2—80(60)/1140(660)矿用隔爆兼本质安全型真空电磁起动器(以下简称起动器)适用于具有爆炸性危险气体(甲烷)和煤尘的矿井中,在交流50Hz,额定电压1140V 或660V的供电系统中,控制额定电流至60A、80A的三相鼠笼式异步电动机的直接起动、停止及反转,同时对电动机及有关电路进行保护。
2. 型号的组成及代表意义表示可逆型额定工作电压,V额定工作电流,A设计序号真空隔爆兼本安型起动器3. 防爆型式与防爆标志为: 矿用隔爆兼本质安全型标志为: Exd[ib]I4 本产品执行标准: MT111 - 1998二正常工作条件1. 周围环境温度为-5℃~+40℃;2. 矿井大气压力(80~110)kPa(在地面使用时海拔高度不超过2000m);3. 相对湿度不大于95%(+25℃时);4. 在有甲烷和煤尘爆炸性气体混合物的煤矿井下;5. 在无破坏绝缘的气体或蒸汽的环境中;6. 在无显著摇动和冲击振动的地方;7. 在与水平面安装倾斜度不超过15º;8. 能防止滴水的地方;9. 污染等级:3级;10.安装类别:Ⅲ类。
三结构概述起动器由装在撬形托架上的长方形隔爆外壳,本体组件组成。
隔爆外壳分上、下腔两部分。
上腔为接线腔,下腔为主腔,起动器的输出电缆和控制电缆的连接,均采用压盘式引入装置。
起动器的前门采用快开门结构。
开门时,先顺时针转动门右旁锁孔里的门栓,直至门栓完全脱离前门插入转轴缺槽,然后将门手柄向上板并使其上转,门向上平移脱离卡板后打开。
前门打开后,以正常的操作方式不能合上隔离开关。
隔离开关工作手柄有正向、停止、反向三个位置。
隔离开关与真空接触器之间的电气联锁,是通过停止按钮和隔离开关把手联锁,若要扳动隔离开关必须先按下停止按钮,否则隔离开关无法旋转。
这样就可以避免隔离开关带负荷分断,但在紧急情况下,如接触器触头粘连,允许隔离开关带负荷切断电源。
起动器的组成电器元件(真空接触器、隔离换相开关、变压器、电流互感器、真空管保护装置、综合电脑保护器、控制按钮等)均安装在芯架上,起动器前门打开后,芯架可沿导轨拉出,以方便安装和维修。
四主要技术性能指标:1、额定电压:1140V或660V2、额定电流:80A、60A3、机械寿命: 100万次;电寿命(AC4): 3万次4、工作制:八小时工作制及断续周期工作制。
5、当电源电压为额定值的75%~110%时,起动器应能可靠工作。
6、防护等级 IP54。
7、本安参数:U: AC24V I: AC58mA在远控时,控制电缆的长度200米,控制电缆截面积≥1.5平方毫米,控制电缆分布电容≤0.1μF/km,分布电感≤1mH/km。
8、起动器的额定工作电流(Ie)及相应的额定控制功率(Pe),见表1:9、起动器过载保护、断相保护由综合保护器实现,其过载保护特性如表2所示;断相保护特性如表3所示。
综合保护器在过载、断相保护动作后显示器均显示相应的信息。
表1当起动器主电路对地绝缘电阻降低到表4整定值以下时,应实现主电路漏电闭锁,当上升到解锁电阻值时,应解除主电路漏电闭锁。
综合保护器的显示器应能显示相应的漏电闭锁电阻值(大于200K时显示200K、小于1K时显示1K),显示值与实际值误差不大于±2kΩ。
表4起动器采用综合保护器时,具有过电压保护功能。
当主电路电压上升至额定电压的1.3倍(允许误差±10%)时,起动器应能可靠切断电路。
12、起动器采用真空管保护装置,抑制真空接触器分断时或其它情况产生的瞬时过电压。
13、外型参数表5五工作原理1、 QJZ2-80(60)工作原理起动器的工作原理如附图所示。
将隔离换相开关HK手动合闸,这时变压器T1得电,T1输出18V和36V两组电源,18V电源供给保护器做电源使用。
36V电源供给真空接触器吸合及保护器内部的本安回路中的本安变压器使用。
保护器得电后首先进行自检,无故障则进入等待起动的状态。
若没有外接风电闭锁时需要将九芯接线柱XT2上的A5、A6短接。
当需要就地控制时,将S1拨在“近控”的位置上,按下起动按钮“QA1”,内部的继电器KB吸合,KM得电吸合,通过辅助节点KM-2保持。
需要停止时,按下停止按钮“TA1”,真空接触器KM失电,负载断开。
当需要远方控制时,将S1拨在“远控”位置上,按下远端的起动按钮“QA2”,内部的继电器KB吸合,KM得电吸合,通过辅助节点KM-2保持。
需要停止时,按下停止按钮“TA2”,内部的继电器KB释放,真空接触器KM失电,负载断开。
也可以通过就地的停止按钮“TA1”停止。
注意远控时远方按钮必须加二极管方可起动。
当需要水位控制时,将S1拨在“水位控制”位置上,当外部水位达到高水位时,内部的继电器KB吸合,KM得电吸合,负载得电。
当水位降低到低水位以下时,真空接触器KM失电,内部的继电器KB释放,真空接触器KM失电,负载断开。
漏电检测回路为:母线C、二极管DB1、接触器常闭触点KM—3、到C13进入保护器,接通漏电检测。
当真空接触器吸合,KM-3打开,漏电检测回路断开。
电流互感器LH的输出端分别接到保护器的C9、C10、C11、C12上,在保护器内微机检测电流信号与电流整定值进行比较,电流超限时按照反时限的规律断电。
在起动器的侧面上有八个按钮,它们分别是:就地起动QA、停止TA 、设定向上、设定向下、设定确认、复位按钮、漏电检测、过流检测。
2、 QJZ2-80(60)N工作原理可逆起动器的工作原理如附图所示。
将隔离换相开关HK手动合闸,这是变压器T1得电,T1输出18V和36V两组电源,18V电源供给保护器做电源使用。
36V电源供给真空接触器吸合及保护器内部的本安回路中的本安变压器使用。
保护器得电后首先进行自检,无故障则进入等待起动的状态。
若没有外接风电闭锁时需要将九芯接线柱XT2上的A5、A6短接。
当需要就地控制时,将S1拨在“近控”的位置上,按下起动按钮QA1(QA2),内部的继电器KB1(KB2)吸合,KM1(KM2)得电吸合,通过辅助节点KM1-2(KM2-2)保持。
需要停止时,按下停止按钮“TA1”,真空接触器KM1(KM2)无电释放,电机停转。
开关回复到初始状态。
当需要远方控制时,将S1拨在“远控”位置上,按下远端的起动按钮QA3(QA4),内部的继电器KB1(KB2)吸合,KM1(KM2)得电吸合,通过辅助节点KM1-2(KM2-2)保持。
需要停止时,按下停止按钮“TA2”,内部的继电器KB1(KB2)释放,真空接触器KM1(KM2)无电释放,电机停转。
开关回复到初始状态。
也可以通过就地的停止按钮“TA1”停止。
注意远控时远方按钮必须加二极管方可起动。
为防止两只真空接触器KM1、KM2同时吸合造成短路,在中间继电器KB1,KB2之间接入对方的常闭接点、起动按钮QA1,QA2之间各自引入对方的常闭接点,形成二组电气闭锁电路;同时为确保安全,在两只真空接触器的之间还设有机械联锁装置。
漏电检测回路为:母线C、二极管DB1、接触器常闭触点KM1—3、KM2—3、到C13进入保护器,接通漏电检测。
当真空接触器吸合,KM1—3、KM2—3打开,漏电检测回路断开。
电流互感器LH的输出端分别接到保护器的C9、C10、C11、C12上,在保护器内微机检测电流信号与电流整定值进行比较,电流超限时按照反时限的规律断电。
在起动器的侧面上有八个按钮,它们分别是:就地正传、反转、设定向上、设定向下、设定确认、复位按钮、漏电检测、过流检测。
六、安装、调整、使用、维修1、安装前的检查(1)检查起动器前门上的控制按钮、观察窗玻璃、电缆引入装置、贯穿母线接线柱等是否完好,若损坏应予修理或更换。
(2)检查各隔爆面有无损伤、锈蚀现象,隔爆间隙、隔爆长度是否符合规定数据。
(3)隔离开关操作手柄、门把手是否转动灵活,机械联锁是否可靠。
(4)检查箱体内有无因运输而落掉的零件,导线有无松动现象和断线,若有需及时处理。
(5)检查起动器各组成电器元件、保护器、熔断器是否完好。
(6)检查起动器是否受潮,如受潮应进行烘干处理。
(7)检查接地装置是否有油漆,如有需及时处理,安装时必须用大于4平方的铜芯电缆将壳体可靠接地。
(8)起动器在安装时,其环境条件应符合产品使用要求,安装后外壳需可靠接地。
(9)起动器在井下搬运过程中,应避免受强烈振动,严禁翻滚, 必须轻压轻放。
(10)在井下安装后,应检查起动器的进出电缆连接是否可靠,暂不使用的喇叭嘴应用压盘、金属堵板、密封圈进行密封。
2、起动器操作步骤(1)检查开关电压等级是否和电压等级一致,不一致更改变压器抽头。
