QBZ-80 QBZ-120 QBZ-200防爆型真空磁力启动器使用说明书北京煤炭矿用设备厂QBZ系列矿用隔爆型真空电磁起动器一、适用范围1．用途：本产品适用于井下电气设备的起、停控制和保护之用。
2．适用条件1．1海拨高度不超过2000米，环境大气压力80-110Kpa;1．2周围介质温度为（-20℃—+40℃）；1．3周围介质湿度不大于95±3%（25℃）1．4在具有甲烷混合物及煤尘爆炸危险的工矿企业中；1．5在我足以腐蚀金属和破坏绝缘的气体或蒸汽的环境中；1．6在无剧烈震动及强热源地区；1．7在具有防水和防雨雪侵袭的地方；1．8安装位置与垂面的倾斜度不超过15度；1．9电源为交流50HZ、额定电压为660V（380V）系统中；3．型号及意义一个一图没打3．1防暴标志：ExdI3．2防暴型式：矿用隔爆型3．3外形尺寸：QBZ—80 380×460×620（mm）QBZ—120 480×470×620(mm)QBZ—200 580×460×620(mm)3.4重量：QBZ—80 70kgQBZ—120 79kgQBZ—200 102kg3．5执行标准MT111-1998 Q/MKS1.3-2005二、技术特征1．型号规格表1注：用于380V供电系统时，应将控制变压器一次侧660V接线端子改接到380V端上。
2．保护功能2．1过载保护；2．2短路保护；2．3断相保护2．4主电路漏电闭锁保护；2．5过电压保护；3．控制变压器参数3．1额定容量：120V3．2电压比：660V（380V）/36V。
三、结构概述起动器由隔焊外壳和真空体两部分组成，真空本体装于隔爆外壳中。
1．起动器外壳为圆柱形，前盖为转动式开启结构，壳身上部为接线箱，用以引进电源电缆和引出电动机电缆。
在外壳右侧有换向隔离开关的转换手柄和停止按纽；换向隔离开关的转换手柄、停止按纽和前盖三者之间有机械联锁，只有按下停止按纽后才能扳转离开关转换手柄；在手柚处于“分”的位置时，才能打开前盖。
技术规格书QJZ16-200、315、400/1140(660)矿用隔爆兼本质安全型真空电磁起动器1、开关取得防爆合格证、 MA标志准用证和生产许可证；2、用途：对额定电压为1140V或660V,额定电流至400A三相交流感应电动进行单机、联机就地或远方控制;3、结构形式：方壳快开门结构，结构紧凑，防爆壳体整体抛丸处理，外壳表面喷塑，造型美观大方。
4、使用环境说明：a. 海拔不超过2000m，周围环境压力为80kPa∽106kPa；b. 运行环境温度一般为-5℃～+40℃；c. 周围空气相对湿度不大于95%（+25℃）；d. 在有沼气爆炸性混合物的矿井中；e. 与水平面的安装倾斜度不超过15°；f. 在无显著摇动和冲击振动的地方；g. 在无明显破坏绝缘的气体或蒸气的环境中；h．能防止滴水的地方；i. 污染等级：3级；j. 安装类别：Ⅲ类。
5、开关主回路内置分断元件：CKJ5-250/1.14或CKJ5-400/1.14型真空交流接触器，GHK-400/1.14隔离换向开关。
6、起动器采用WZBQ-7型微机监控综合保护装置a.蓝屏背光液晶显示，中文界面；b.下拉式菜单设定；c.具有过流、短路、欠压、过压、断相、三相不平衡保护以及漏电闭锁保护等功能；d.具有实时三相电流、系统电压显示，本机状态、联机状态显示；e.具有故障查询，故障记忆功能；f.具有参数设定密码锁定功能；g.具有标准RS485通讯接口，实现对开关设备的遥测、遥控、遥调、遥信，实现采区变电所无人值守技术参数：7、技术参数a.额定电压 (V) 1140/660;b.额定电流 (A) 200、315、400;c.主回路接通能力 4000A/100次;d.主回路分断能力 3200A/25次;e.极限分断能力 4500A/3次;f.电寿命 (万次) 2;g.机械寿命 (万次) 300;h.隔离换向开关分断能力 1Ie 正反各3次;i重量 (Kg) 260;j.外形尺寸 (mm) 747×530×750。
使用前请认真阅读使用说明书QJZ-200/1140（660）矿用隔爆兼本质安全型真空电磁起动器1 用途及适用范围1.1 本隔爆真空电磁起动器(以下简称起动器), 适用于含有爆炸性气体(甲烷)和煤尘的煤矿中,但周围介质中不得含有破坏金属和绝缘的活动性化学物质。
1.2 工作条件a. 海拨高度不超过2000米;b. 周围介质温度不高于+40︒C;c. 周围空气相对湿度不大于95%(+25︒C时);d. 须能防止水和液体浸入起动器内部;e. 无剧烈振动、颠簸以及与垂直平面倾斜在15度以下的环境中。
1.3 起动器主要用于就地或远距离起动和停止额定电压1140伏或660伏、频率为50赫的矿用隔爆型三相鼠笼式感应电动机, 并可在停止时进行换向。
必要时亦允许使用隔离换向开关直接停止电动机1.4 起动器具有漏电闭锁、过载、短路、三相不平衡（包括断相），欠压等保护并可实时显示主回路电流，电压值以及故障信息。
1.5 具有试验开关,可进行过载，断相，漏电闭锁等试验功能。
1.6 起动器工作制为8小时工作制, 操作频率不大于300次/小时。
2 产品型号及主要技术参数和技术性能2.1 型号的编制意义智能保护额定电压(V)额定电流(A)真空隔爆兼本质安全型起动器2.2 线路电压在75%-110%的额定电压时, 起动器能可靠地工作。
2.3.执行标准及产品特征：2.3.1 执行标准：MT/T111-1996 Q/Q20W-20062.3.2 防爆型式：隔爆兼本质安全型2.3.3 防爆标志: Exd[ib]I2.4本安回路最高开路电压 28V本安回路最大短路电流 55mA远控电缆长度 2500m;分布电感≤1Mh/Km;分布电容≤0.1uf2.5 漏电闭锁监视电压 DC12V检测电流〈1mA2.6 控制变压器原边工作电压AC1140V或AC660V。
2.7极限分断能力：3000A3 结构和性能概述3.1 起动器由装在撬形底架上的方形隔爆外壳,壳内芯子装配和门上芯子装配等三部分组成.外壳的前门为平面止口式,当前门右中侧部的机械闭锁解锁后,可以抬起起动器左侧固定于铰链上的操作手把,将门抬起约30毫米后(注意不要过于抬高),前门即可打开.关门时,用手平提铰链上的手把,转动前门即可关闭(转动前门时,注意操作手把的抬直高度,避免操作手把上部凸轮与铰链顶撞).打开前门后,先将前门上左右两侧中部的两个螺钉拆下来,将门上芯子装配向前拉动约18毫米后,门上芯子四角即可转动,以利维修.拧下紧固壳上芯子四角的四个螺钉和六根主导线,同时将控制回路的插接件拔下,壳上芯子装配即可取出.3.2 折页式门芯装配上装有:3.2.1 PIR-200综合保护器,配套的液晶显示器,为保护器供电的变压器TC3及微动开关组装A3.3.2.2 本安电路变压器TC23.2.3 中间继电器KA13.2.4 控制变压器TC13.2.5 先导回路插件A13.2.6 CA型接插件、千伏级插件、圆形插头座（两个）3.3 壳上芯子装配上装有:3.3.1 真空交流接触器CJZ-200/11403.3.2 控制回路千伏级熔断器FU3,FU4.3.3.3 电流互感器TA1-TA2和阻容吸收装置FV,消弧电容C.3.4 外壳上装有:3.4.1 隔离换向开关QS及其与停止按钮SB2之间的机械联锁装置3.4.2 接线空腔装有主电路进出线接线端子(进线三个,出线三个);控制电路进出线接线端子和接线端子排;其中K1-K6为本质安全回路的出线端子,K1、K2、K3接远控按钮，K4-K10供程控接线，E为接地线。
QJZ2—80 (60) /1140(660)矿用隔爆兼本质安全型真空电磁起动器使用说明书南京双京电器有限责任公司新型开关说明1、额定工作电压：660、1140V2、额定工作电流：80A、60A3、控制电压：36V4、线路电压在额定75〜110%寸起动器应具可靠性。
但在额定电压110%允许短时工作。
5、带有水位自动控制（不可逆），可实现水泵无人职守自动工作。
6、带有本安型远方控制。
7、采用中文液晶显示，可以显示电压、电流、电阻、工作状态、故障类型等参数。
& 保护功能齐全：有短路、过载、缺相、欠压、过压、漏电闭锁、风电闭锁、真空管保护等功能。
9、有故障自动记忆，可以追踪查询历史故障。
10、真空管粘连、真空管漏气监测。
当真空管漏气绝缘降低，漏电压超过60V时进行保护, 保护器故障警示同时拒绝合闸。
（保证工人的人身安全）11、预留有485或CAN总线通讯功能，可实现遥控、遥测等功能。
为自动化矿井做准备。
12、外壳带有过试、漏试、复位按钮方便检验开关的保护性能。
13、各种参数可通过外壳上的“向上”、“向下”、“确定”按钮调整，简易方便。
14、15A小型开关最小额定电流可以达到0.2A ,使用在井下的自动电动道岔控制、绞车的15、采用方形快开门结构，方便使用16、内部布局合理、结构简单，方便维护注意事项（1）本说明书适用于：QJZ2-80 矿用隔爆兼本质安全型真空电磁起动器QJZ2-80N 矿用隔爆兼本质安全型可逆真空电磁起动器QJZ2-60 矿用隔爆兼本质安全型真空电磁起动器QJZ2-60N 矿用隔爆兼本质安全型可逆真空电磁起动器（2）安装使用前请详细阅读使用说明书！（3）严禁带电开盖！（4）严禁损伤防爆面！（5）在使用和维护时，严禁更改本安电路参数及电器元件的规格、型号和参数。
（6）在用兆欧表测量起动器绝缘电阻时应将综合控制保护器的接线断开，以免损坏内部元件，如需测量电阻请用万用表测量。
（7）起动器在远控时不准使用接地芯线作为本安控制回路控制线。
QJZ—80,120,200,315,400/1140(660) 矿用隔爆兼本质安全型真空电磁起动器大屏幕中文汉显使用说明书AHA12GAGGAGAGGAFFFFAFAF合肥开关厂有限公司AHA12GAGGAGAGGAFFFFAFAF1 概述1.1 QJZ—80,120,200,315,400/1140(660)矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于有爆炸性危险气体（甲烷混合物）和煤尘的矿井中，作为控制交流50Hz，电压至1140V，电流400A及其以下的矿用隔爆型三相鼠笼式感应电动机的起动、停止和换向。
该起动器特别适用于控制频繁操作的重载负荷，煤矿机械设备。
也适用于具有同类爆炸性混合物的工业企业中。
1.2起动器型号的含义；Q J Z □ / □额定工作电压额定工作电流真空AHA12GAGGAGAGGAFFFFAFAF隔爆兼本质安全型起动器1.3防爆型式: 隔爆兼本质安全型1.4防爆标志: Exd[ib]I1.5起动器保证在下列条件下可靠工作：a.海拔高度不超过2000m；b.周围介质温度不高于+40℃，不低于-5℃；c.周围空气相对湿度不大于95%（+25℃时）；d.无强烈颠簸振动以及与垂直面倾斜在15度以下的环境中；e.周围空气介质中不得含有足以腐蚀金属和破坏绝缘的活动性化学物质。
f.在有防雨雪（滴水）设备以及不经常充满水蒸气的场所；g.污染等级：3级；AHA12GAGGAGAGGAFFFFAFAFh.安装类别：Ⅲ类。
2 结构特征与工作原理2.1起动器主要由隔爆外壳、真空接触器、隔离开关及控制单元组成，其中真空接触器、隔离开关安装在主腔内，控制单元安装在门盖上。
2.2隔爆外壳由主腔、门盖和接线箱三部分主成。
主腔为方形。
主腔同门盖的隔爆面配合，采用提升式螺钉钩挂结构。
外壳左侧有一提升机构，通过手柄可将门盖提起。
围绕提升机构的轴旋转可将门盖打开。
隔爆外壳右侧设有操作隔离开关的手柄。
QJZ-200、315、400/1140(660)矿用隔爆兼本质安全型真空电磁起动器中国·电光防爆电气有限公司用途1、QJZ-200、315、400/1140（660）V型矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器），防爆标志为ExdibⅠ（150℃）。
适用于含有爆炸性气体（甲烷）和煤尘的矿井中。
在额定）1、线路电压在额定值75～110％时，起动器应能可靠工作。
1.1本质安全电路：本安变压器输入电压AC36V，熔断器0.1A，本安电路输出端最大开路电压DC24V，最大短路电流45mA。
1.2远控电缆长度≤300m，分布电感≤0.3mH，分布电容≤0.03μf。
1.3漏电闭锁检测回路开路电压≤DC17V，短路电流≤0.5mA。
结构和性能概述1、起动器由装在撬形底架上的方形隔爆外壳、本体装配（包括可折装的控制板装配）、前门及电器件装配等部分组成。
外壳的前门为平面止口式，当前门右侧中部的机械闭锁解锁后，可以抬起起动器左侧固定于铰链上的操作手把，将门抬起约30毫米后（注意不要过于抬高），前门即可打开。
关门时，用手平提铰链上的手把，转动前门即可关闭（转动前门时，注意操作手把的抬起高度，避免操作手把上部凸轮与铰链顶撞）。
2、本体装配有：2.1交流真空接触器CJ，电流互感器LH，阻容吸收装置ZR;、中间1.1单机远控：远控按钮及二极管按图示分别接开关的K1、K2、K3，接线端子。
1.2双机（或多机）联控：本机的K5、K6、K7、K2、K22分别与下台的K11、K2、K3、K8、K9按图示对应联接；本机的远控按钮按图示接K1、K22、K3。
1.3钮子开关1K、2K：1K为远、近控选择开关；2K为单机、联控选择开关，据选取的控制方式，确定1K、2K的倒向。
1.4近控二极管D1(1N4004）出厂已接好（K2-6)。
1.5合上换向开关，控制变压器有电，观察窗上的电源显示灯亮，说明控制电源有电，正常情况下保护器接点吸合为起动作好准备。

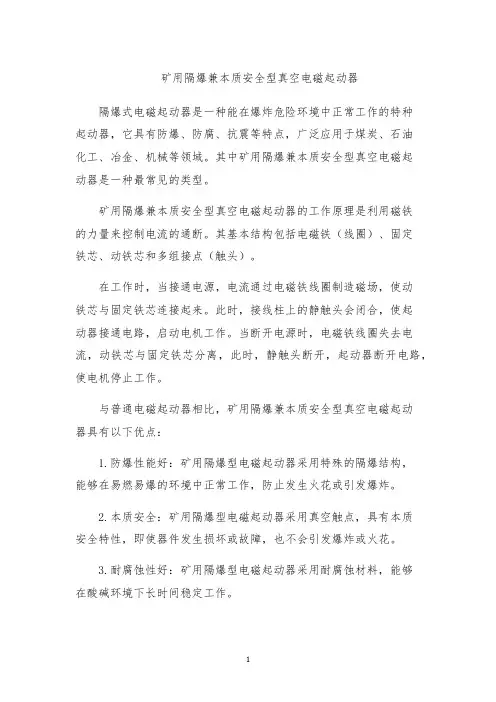

矿用隔爆兼本质安全型真空电磁起动器
隔爆式电磁起动器是一种能在爆炸危险环境中正常工作的特种
起动器，它具有防爆、防腐、抗震等特点，广泛应用于煤炭、石油
化工、冶金、机械等领域。
其中矿用隔爆兼本质安全型真空电磁起
动器是一种最常见的类型。
矿用隔爆兼本质安全型真空电磁起动器的工作原理是利用磁铁
的力量来控制电流的通断。
其基本结构包括电磁铁（线圈）、固定
铁芯、动铁芯和多组接点（触头）。
在工作时，当接通电源，电流通过电磁铁线圈制造磁场，使动
铁芯与固定铁芯连接起来。
此时，接线柱上的静触头会闭合，使起
动器接通电路，启动电机工作。
当断开电源时，电磁铁线圈失去电流，动铁芯与固定铁芯分离，此时，静触头断开，起动器断开电路，使电机停止工作。
与普通电磁起动器相比，矿用隔爆兼本质安全型真空电磁起动
器具有以下优点：
1.防爆性能好：矿用隔爆型电磁起动器采用特殊的隔爆结构，
能够在易燃易爆的环境中正常工作，防止发生火花或引发爆炸。
2.本质安全：矿用隔爆型电磁起动器采用真空触点，具有本质
安全特性，即使器件发生损坏或故障，也不会引发爆炸或火花。
3.耐腐蚀性好：矿用隔爆型电磁起动器采用耐腐蚀材料，能够
在酸碱环境下长时间稳定工作。
4.结构紧凑：矿用隔爆型电磁起动器采用紧凑结构，能够在狭小的空间内安装和使用，方便使用者安装和维护。
矿用隔爆兼本质安全型真空电磁起动器是一种特殊的起动器，能够在危险环境中稳定工作，保证工业生产的安全和正常进行。
QBZ矿用隔爆型真空电磁起动器QBZ矿用隔爆型真空电磁起动器是一种专为矿井电气设备而设计的起动器。
它采用真空封闭式结构，具有高度的防护性能，具有安全可靠、符合防爆要求等优点。
下面我们一起来详细了解一下这种设备。
一、QBZ矿用隔爆型真空电磁起动器的特点1. 高度的防护性能：QBZ矿用隔爆型真空电磁起动器的外壳采用铝合金材料，内部采用真空封闭式结构，具有高度的防护性能。
这种结构可以有效地防止灰尘、杂物以及其他外部物质进入设备内部，从而保障了设备的正常运行。
2. 安全可靠：QBZ矿用隔爆型真空电磁起动器具有安全可靠的特点，可以有效地预防电器设备的潜在危险。
它还可以防止操作人员发生意外伤害，因此广泛用于煤矿、金属矿山、化工危险品生产场所等领域。
3. 符合防爆要求：QBZ矿用隔爆型真空电磁起动器可以有效地防止矿井或工厂场所内的爆炸。
它符合GB3836.2、GB3836.3、MT/T 87-1999等防爆标准要求，具有防爆等级ExdI、ExdII等级，能够在危险环境下运行，确保了安全生产。
4. 轻便灵活：QBZ矿用隔爆型真空电磁起动器结构紧凑，体积小，重量轻，方便安装和维护。
其设计灵活，可根据用户的需求进行定制。
二、QBZ矿用隔爆型真空电磁起动器的应用QBZ矿用隔爆型真空电磁起动器广泛应用于煤矿、金属矿山、化工危险品生产场所等领域。
它主要用于控制矿井井下电动机的起停和变频控制，也可以用于无刷电机、直流电机的控制。
同时，该电磁起动器还可以用于照明、通风机、泵站等电气控制系统中。
三、QBZ矿用隔爆型真空电磁起动器的维护QBZ矿用隔爆型真空电磁起动器需要定期检查和维护，以保证其稳定和可靠性。
具体的维护工作包括：1. 清洁电磁起动器：定期清洁电磁起动器外壳及内部相关部件，以保证设备的正常使用。
2. 检查电磁起动器：定期检查电磁起动器的所有连接部件，如接线端子、耐压装置等，以保证接触良好和安全可靠。
3. 更换损坏部件：如发现电磁起动器内部部件有损坏或老化，应及时更换，以保证设备的正常使用和寿命。
QJZ2—120/1140(660)(N)矿用隔爆兼本质安全型真空电磁起动器南京双京电器集团有限公司新型开关说明1、额定工作电压：660V、1140V2、额定工作电流： 120A3、控制电压： 36V4、线路电压在额定75～110%时起动器应具可靠性。
但在额定电压110%允许短时工作。
5、带有水位自动控制（不可逆），可实现水泵无人职守自动工作。
6、带有本安型远方控制。
7、采用中文液晶显示，可以显示电压、电流、电阻、工作状态、故障类型等参数。
8、保护功能齐全：有短路、过载、缺相、欠压、过压、漏电闭锁、风电闭锁、真空管保护等功能。
9、有故障自动记忆，可以追踪查询历史故障。
10、真空管粘连、真空管漏气监测。
当真空管漏气绝缘降低，漏电压超过60V时进行保护，保护器故障警示同时拒绝合闸。
（保证工人的人身安全）11、预留有485或CAN总线通讯功能，可实现遥控、遥测等功能。
为自动化矿井做准备。
12、外壳带有过试、漏试、复位按钮方便检验开关的保护性能。
13、各种参数可通过外壳上的“向上”、“向下”、“确定”按钮调整，简易方便。
14、15A小型开关最小额定电流可以达到0.2A，使用在井下的自动电动道岔控制、绞车的电动刹车、管道电动阀门等小负载控制中，保护灵敏可靠。
15、采用方形快开门结构，方便使用16、内部布局合理、结构简单，方便维护注意事项（1）本说明书适用于：QJZ2-120 矿用隔爆兼本质安全型真空电磁起动器QJZ2-120N 矿用隔爆兼本质安全型可逆真空电磁起动器（2）安装使用前请详细阅读使用说明书！（3）严禁带电开盖！（4）严禁损伤防爆面！（5）在使用和维护时，严禁更改本安电路参数及电器元件的规格、型号和参数。
（6）在用兆欧表测量起动器绝缘电阻时应将综合控制保护器的接线断开，以免损坏内部元件，如需测量电阻请用万用表测量。
(7)起动器在远控时不准使用接地芯线作为本安控制回路控制线。
一概述1.主要用途及适用范围QJZ2—120/1140（660）矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50Hz，额定电压1140V或660V的供电系统中，控制额定电流至120A的三相鼠笼式异步电动机的直接起动、停止及反转，同时对电动机及有关电路进行保护。
矿用隔爆型真空磁力启动器隔爆型真空磁力启动器是一种用于矿山、石油、化工等高危行业的电气设备，其主要功能是控制和保护电动机运行。
在这些特殊行业中，安全问题一直是首要关注的事项，而矿用隔爆型真空磁力启动器作为一种安全可靠的电器设备，被广泛应用。
一、隔爆型设计矿用隔爆型真空磁力启动器的设计采用了特殊的隔爆技术，直接将电机隔离于外界空气，避免电气设备产生火花引起意外爆炸。
同时，设备还采用了高强度、阻燃性能优良的材料，以确保能够承受高温、高压等极端环境，并能够有效地隔离有害物质，保证设备在高温、高压、易燃等环境下能够长期稳定可靠地运行。
二、真空磁力启动器矿用隔爆型真空磁力启动器采用真空磁力技术来实现电动机的启动和保护。
这种技术通过控制电气线圈和磁回路之间的真空度来控制电机的启动和停止，可以有效地避免由于各种原因导致电机燃烧或者电气线圈损坏等安全隐患。
同时，真空磁力启动器还具有结构紧凑、精度高、寿命长等优点，可以在高频率、大功率、严寒、酷热等各种恶劣环境下高效运行。
三、功能特点1、安全可靠：矿用隔爆型真空磁力启动器采用了特殊的隔爆设计和真空磁力技术，能够有效地避免电气设备产生火花引起意外爆炸，保障人员和设备的安全。
2、能耗低：矿用隔爆型真空磁力启动器采用低功耗的光电开关和控制电路设计，能够降低能耗并提高设备寿命。
3、维护简便：矿用隔爆型真空磁力启动器具有结构简单、维护方便的特点，能够降低维护成本和维护周期。
4、适应性强：矿用隔爆型真空磁力启动器适应性强，可以在各种恶劣环境下长期稳定可靠地运行，同时还可以与各种控制器、开关、传感器等设备配合使用，各种信号类型和控制方案可以根据实际需求进行定制。
四、应用范围隔爆型真空磁力启动器广泛应用于矿山、石油、化工等高危行业中，控制和保护电动机运行，特别是一些需要隔离有害物质、防止火花产生的场合。
与传统的电气设备相比，这种设备不仅可以提高安全性，还可以降低能耗，提高设备的可靠性，成为了高危行业中的必备设备。
QJZ-200、315、400/1140(660)矿用隔爆兼本质安全型真空电磁起动器中国·电光防爆电气有限公司用途1、QJZ-200、315、400/1140（660）V型矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器），防爆标志为ExdibⅠ（150℃）。
适用于含有爆炸性气体（甲烷）和煤尘的矿井中。
在额定电压为1140V、660V、380V，频率为50赫兹，电流至400A以下，用于直接起动或停止矿用隔爆型三相异步电动机，控制方式可就地控制和远方控制，并可在停机时进行换向。
通过改换控制变压器接线并将漏电闭锁的检测端100#线由保护器上的1改到2，从1140（660）到660（380）位置后，亦可用作控制额定低一档电压，电流在额定电流以内的电动机。
2、本起动器应在下列条件下可靠地工作：海拔不超过2000米；周围环境温度为-5℃～+40℃；周围空气相对湿度不大于95％（25℃）；须能防止水或其他液体浸入起动器内部；无剧烈振动、颠簸以及与水平面的安装倾斜度在15°以下的环境中；3、起动器具有失压、短路、过载、断相、漏电闭锁等保护，和相应的故障显示以及电源、运行、联控等工作状态显示。
4、起动器可单独控制，也可联锁控制（以下称联控）（多台起动器正序延时起动，逆序停止直至第1台）。
5、起动器设有试验开关，可在运行前对控制线路和保护线路进行检查。
6、起动器工作制为8小时工作制，操作频率应在120次/小时之内。
1、线路电压在额定值75～110％时，起动器应能可靠工作。
本质安全电路：本安变压器输入电压AC36V，熔断器0.1A，本安电路输出端最大开路电压DC24V，最大短路电流45mA。
远控电缆长度≤300m，分布电感≤，分布电容≤μf。
漏电闭锁检测回路开路电压≤DC17V，短路电流≤。
结构和性能概述1、起动器由装在撬形底架上的方形隔爆外壳、本体装配（包括可折装的控制板装配）、前门及电器件装配等部分组成。
QJZ - /1140（600）自能化矿用隔爆兼本质安全型真空电磁起动器使用说明书中 国 煤 碳 物 产 集 团八 达 真 空 电 器 开 关 厂400 200目 录一、用途...................................................（1） 二、正常工作条件.......................................（1） 三、主要技术性能指示.................................（1） 四、结构概述.............................................（2） 五、工作原理.............................................（3） 六、安装、调整、使用、维修........................（6） 七、订货须如 (9)附图1： 矿用隔爆兼本质安全型真空电磁起动器电气原理图 (10)附图2： 矿用隔爆兼本质安全型真空电磁起动器接线图 (11)附图3： 矿用隔爆兼本质安全型真空电磁起动器（门板）接线图 (12)附图4： 矿用隔爆兼本质安全型真空电磁起动器（本体）接线图 (13)QJZ- /1140（660）400200 QJZ - /1140（660）400 200 QJZ - /1140（660）400 200 QJZ- /1140（660）400 200一、 用途：QJZ-400200/1140（660）智能化矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50HZ 、额定电压1140V 或660V 的供电动机及有关电路进行保护。
起动器可与甲烷传感器相连，用于检测采掘工作面得甲烷，当其超限时，起动器跳闸，时间甲烷断电。
二、 正常工作条件：1、 海拔高度不超过2000米。
