矿用隔爆型可逆真空电磁起动器

四、QBZ 系列矿用隔爆型真空（可逆）电磁起动器 （一）用途及型号含义QBZ 系列矿用隔爆型真空（可逆）电磁起动器主要用于煤矿井下。

在交流50Hz 、电压1140V 、660V 的供电线路中，控制额定电流在80～200A 范围内的三相异步电动机的起动和停止，通过换向开关可以对电动机的转向进行选择。

可逆起动器配用隔爆按钮后可对三相异步电动机进行正反转控制。

（二）结构概述1、 起动器由隔爆外壳和真空本体组成，真空本体装于隔爆外壳中。

2、 起动器外壳为圆形转动式齿口结构，壳身上部为接线箱，用以引进电源电缆和引出电机电缆，且均采取隔爆措施，已达到隔爆要求。

在外壳右侧有隔离转换开关的转换手柄、起动按钮（N 型没有）、停止按钮。

其中转换手柄和停止按钮间有机械连锁，只有停止按钮按下后，才能板转手柄打开转盖。

3、 真空本体所有元件都装于底板上，其正面装有真空接触器、电动机综合保护器、过电压吸收装置、中间继电器、远近控开关和熔断器，背面装有隔离换向开关、变压器及起动、停止按钮。

（三）型号参数、性能QBZ 系列起动器由于真空接触器、电动机综合保护器、阻容过电压吸收装置的引入，各种保护功能齐全，具有过载、短路、断相、欠压、过压、漏电闭锁等保护。

（四）工作原理QBZ系列起动器是QC83系列起动器的升级替代产品，它们之间的工作原理有很多共同之处，区别在于QBZ系列起动器引进了真空交流接触器、电动机综合保护器、过电压吸收装置。

在掌握QC83系列起动器工作原理后，再来学习QBZ系列起动器就很轻松了。

1、QBZ-80、120、200工作原理电气原理图如图1—18所示。

⑴近控（就地控制）使用起动器自身的按钮进行近方控制时，须将起动器腔内底板正面的远近控开关K掰至近控位置，既是将2#、5#线短接；将外壳接线箱内的2#、9#线可靠接地。

合上隔离换向开关GHK，控制变压器有电，二次输出36V电源，送入JDB保护器中的4、9号端，保护器工作，通过保护器上的33号线对负载端进行漏电检测，若负载端绝缘电阻符合要求，则其出口3号线端与4号端接通，为控制电路启动做好准备。

QBZ—120（80）/1140（660）N 矿用隔爆型真空可逆电磁起动器培训讲义外观图一、主要结构和功能1、起动器主要由隔爆外壳和本体两大部分组成，隔爆外壳由主腔、接线腔和隔爆盖子组成；本体主要由真空交流接触器、隔离换向开关、控制变压器、控制按钮、继电器、熔断器、阻容吸收装置、JDB电动机综合保护器等组成。

规格性能见主要元器件、易损件附表。

2、起动器的盖子与隔离开关的手柄互相联锁，必须用专用工具拧动联锁杆，才能将盖子打开。

3、起动器的额定电压整定、额定工作电流整定及漏电闭锁电阻整定都在本体的正面进行。

4、起动器具有机械联锁和电气联锁，从而保证两台接触器不能同时闭合。

二、QBZ元件1、隔离换向开关型号：GHK－200/1140代号：QS电路图：隔离换向开关安装在芯体背面进线：接进线接电柱的三条主电缆；出线：①三条主电缆接真空接触器的进线端；②三条主电缆上任取两相，接控制变压器的一次侧。

作用：改变电源的相序，调节电动机的正反转。

注意：在带电状态下，严禁换向操作。

2、真空接触器（2个）型号：CKJ－160/1.14备注：36V操作电压代号：FWKM、RKM电路图：KM1真空接触器安装在芯体正面上侧进线：接隔离换向开关的三条主电缆；出线：接JDB综合保护器的三条主电缆线圈：串联继电器的常开触头与控制变压器的二次侧36V电源作用：起动完成后，真空接触器吸合，接通主回路注意：线圈的电源线必须接牢，防止因虚接而出现的“打枪”现象。

3、控制变压器型号：660、1140/36代号：TC电路图：（略）电源变压器安装在芯体背面；进线：在隔离换向开关的出线端任取两相接变压器一次侧；出线：（1）作为真空接触器接触器线圈的电源；（2）给JDB综合保护器供电作用：给真空接触器线圈、JDB综合保护器供电4、熔断器型号：RL1－15备注：熔芯2A代号：FUFU1电路图：3A熔断器在芯体的正面左侧部位，串联在控制变压器一次侧一端的进线上作用：对控制变压器进行保护。

4 QJZ-400矿用真空电磁起动器
1.介绍 2.特点
PART01
QBZ-80矿用隔 爆型电磁起动器
1.介绍
QBZ-80矿用隔爆型电磁起动 器适用于煤矿井下或其它周 围介质中含有爆炸性气体(甲 烷混合物)的环境中，在交流 50Hz，电压1140V或660V， 电流至80A或120A或250A的 线路中，控制三相鼠笼型感 应电动机的起动，停止。当 线路中出现短路、过载、漏 电、断相时，能自动切断电 源，从而达到保护电机及线 路的目的。
2.特点
01
03
02
04
SUBTITLE HERE
SUBTITLE HERE
SUBTITLE HERE
SUBTITLE HERE
QJZ真空电磁起动器主 电路采用真空接触器， 无电弧，寿命长，可靠
性高。
采用JDB电机综合保护 器，保护功能全。
QJZ真空电磁起动器结 构简单、维修量少。
本起动器可近控控制， 也可远控用液位控制。
3.技术特征
型号：QBZ-80D； 额定电压：1140V／660V； 额定电流：80A； 最大分断能力：3000A； 电寿命：丰触头电寿命AC一4类别不低于3X104； 机械寿命：100万次； 工作制：长期。
PART02
QBZ-200真空可 逆电磁起动器
1.介绍
QBZ-200真空可逆电磁起动器主要适 用于具有爆炸性气体混合物和煤尘的 煤矿井下，在交流50Hz、电压至 1140/660(380)V的供电系统中，用于 远距离控制相应频率和电压的矿用隔 爆型三相鼠笼型感应电动机的起动、 停止和反转之用。起动器的隔离开关 具有一定的分断能力。起动器还具有 过载、短路、 断相、失压和漏电闭 锁以及过电压吸收等保护功能。

外形尺寸（mm）：30×650×520
矿用隔爆型可逆真空电磁起动器型号
06
QBZ-30（N） QBZ-60（N） QBZ-80（N） QBZ-120（N）
QBZ-200（N）
谢谢观赏
WPS Office
免费咨询电话：400-086-0537
@WPS官方微博 @kingsoftwps
机械设备中。
矿用隔爆型可逆真空电磁起动器特点
04
1、具有过载、断相、短路、失压、欠压、漏电闭锁
保护功能； 2、可实现近、远控正反转控制； 3、采用平移式快开门结构； 4、可作为远距离控制正、反转的三相鼠笼型异步电 动机。
隔爆型可逆真空电磁起动器技术参数
05
0、80、120、200 控制电机功率（KW）：≤237
Template 矿用隔爆型可逆真空电磁起动器
作者：zmyx01
WINTER
01
山东中煤工矿物资集团
2013年6月8日
矿用隔爆型可逆真空电磁起动器
02
隔爆型可逆真空电磁起动器使用范围
03
矿用隔爆型可逆真空电磁起动器可用于在具有爆炸 性气体和煤尘的煤矿井下，在交流50HZ、电压至 660V，作为就地或远距离控制相应频率和电压的 三相鼠笼型异步电动机的起动和停止之用，并可在 被控电动机。特别适用于频繁操作、重负荷的煤矿

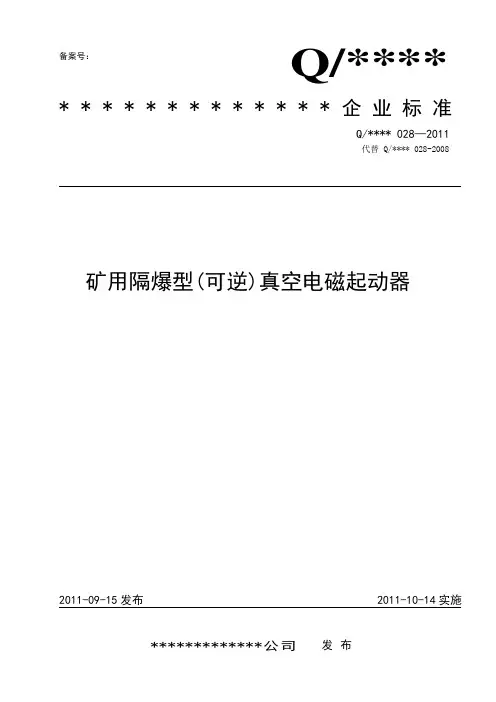

备案号：Q/**** *************企业标准Q/**** 028—2011代替 Q/**** 028-2008 矿用隔爆型(可逆)真空电磁起动器2011-09-15发布2011-10-14实施*************公司发布Q/**** 028—2011目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 型号含义与基本参数 (1)4 技术要求 (2)5 试验方法 (7)6 检验规则 (8)7 标志、包装、运输及贮存 (9)IQ/**** 028—2011II 前言本标准是依据GB3836.1-2010《爆炸性环境第1部分：设备通用要求》、GB3836.2-2010《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》、GB14048.1-2006《低压开关设备和控制设备第1部分：总则》并参照MT111-2011《矿用隔爆型低压交流真空电磁起动器》而编写的。

本标准的编写格式以GB/T1.1-2009 《标准化工作导则第1部分:标准的结构和编写》为依据。

本标准由********公司提出。

本标准由********公司技术部起草。

本标准主要起草人：***、***本标准代替标准的历次版本发布情况：Q/**** 028-2008Q/**** 028—2011 矿用隔爆型(可逆)真空电磁起动器1 范围本标准规定了矿用隔爆型(可逆)真空电磁起动器(以下简称起动器)的基本参数、技术要求、试验方法与检验规则以及标志、包装、运输和贮存等内容。

起动器适用于具有爆炸性气体混合物(甲烷)和煤尘的煤矿井下或工矿企业中，在交流50Hz、电压至1140V的电力系统中，作为就地或远距离控制矿用隔爆型三相鼠笼型异步电动机起动或停止之用，并可在被控电动机停电时换相，同时对电动机及有关电路进行过载、短路、断相、漏电闭锁保护。

本标准适用于起动器的设计、制造与检验出厂。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

执行标准：GB3836-2000 MT111-1998GB/T5590-2008 Q/JYLY03-2009QBZ-120(80)/660(380)N矿用隔爆型可逆真空电磁起动器使用说明书济源市龙源电器有限公司二OO九年十一月目录1、产品概述 (1)2、结构特征与工作原理 (2)3、产品技术特点 (3)4、尺寸、重量 (4)5、使用与维护 (4)6、订货须知 (5)7、随机文件 (5)8、联系方式 (5)1 产品概述1.1 QBZ-120(80)/660（380）N矿用隔爆型可逆真空电磁起动器（以下简称起动器），适用于含有爆炸性气体(甲烷)和煤尘的矿井中,主要用于在交流50Hz，电压380V 或660V,控制和保护容量为100KW（660V 120A）、58KW(380V 120A)和65KW（660V 80A）、40KW(380V 80A)及以下的防爆电气设备（如：回柱绞车、调度绞车等）,可实现直接起动、停止和反转。

1.2 可逆真空电磁起动器具有以下优点:（1）由前、后门组成，安装方便；（2）空间布局合理，便于维修；（3）外壳为圆形，隔爆性能好，方便了日常维护及检修。

1.3通过改换控制变压器TB的接线（380V 或660V）并改变漏电闭锁的检测端电子保护器的接头，可实现380V 和660V互换。

起动器远距离起动和停止负载，同时具有过载、断相、短路、漏地闭锁等保护功能。

可自动完成相互间的联锁等保护功能。

1.4 型号及含义1.5起动器在下列条件下应能可靠工作：（1）海拔高度不超过4500m；（2）运行环境温度为-20～+40℃；（3）在有甲烷和煤尘爆炸性混合物的矿井中；（4）周围空气的相对湿度不大于95%（+25℃）；（5）与垂直面的倾斜度不超过15度；（6）无显著摇动和冲击振动的地方；（7）无足以腐蚀金属和破坏绝缘的气体和蒸气的场所；（8）在能防止水滴及雨雪侵袭的地方。

1.6 本起动器为长期工作制，其接线可以实现：（1）自动检查连接负载和起动器外壳间的接地线有无故障；（2）由于起动器的控制回路采用了36V的工作电源，可有效的保证操作人员的人身安全。

QBZ2-80、120、200N矿用隔爆型可逆真空电磁启动器一、主要用途及适用范围QBZ2-80、120、200N智能型矿用隔爆型可逆真空磁力启动器适用于含有爆炸性气体环境（甲烷、煤尘）的煤矿井中。

在交流50HZ，电压为380V、660V或1140V的线路中，对隔爆型三相鼠笼异步电动机进行起动、停止（可逆启动器还对电机进行正反转控制）等控制，并能对本启动器所控制的负载线路和电动机进行保护，控制方式采用远方控制，并可在停机时进行换向。

二、型号含意QBZ2---80（）/660V(380)NQ-------------启动器B-------------隔爆型Z-------------真空2-------------设计序号80（）—----------额定电流A660V（380）---额定工作电压VN-------------可逆型电流整定及界面说明按以下说明进行：1、人机界面说明：1.1按键说明“确认”：用于进入设置状态，确认并保存各种参数及功能设置的结果。

当出现故障后，按此键可以解除故障状态。

“移位”：用于改变当前光标的位置。

进入主菜单时下移，设定参数时右移。

“调整”：用于修改功能及参数值，进入主菜单时上移，修改参数值时用于改变当前光标所在位置的数字，按下该键一次，数字增加“1”，当增加到“9”时，再按该键则返回至“0”。

1.2界面说明1.2.1上电后的初始化界面：1.2.2正常工作时分两页滚动显示各项参数初始化后的第一页显示当前负载的三相电流值及启动器的启动次数第二页显示当前的电压、漏电电阻、瓦斯浓度及启动器的启动次数1.2.3主菜单分为七项，移动光标进行选择，（各菜单项下还有子菜单）“定值查询”：菜单各项显示同“定值修改”，但在此菜单下各项只能查看，不能修改。

“定值修改”菜单如下（分页显示，每按一次“确认”按键翻一页）：本菜单下主要是更改参数及功能，进入之前必须输入操作密码。

A页，此页要求输入操作密码。

QJZ8系列矿用隔爆兼本质安全型可逆真空电磁起动器使用说明书浙江新宏基真空电器有限公司产品优点一、整机快开门结构采用蜗杆齿轮提升结构，方便省力；（专利产品）二、本体机芯采用抽屉式；三、保护器采用蓝屏液晶LCD中文汉字显示当前信息；本保护器为本公司专业研发团队经过多年设计完成，性能稳定可靠。

四、电压等级自动识别切换，不受断电影响、对变压器有短路保护功能；（专利产品）五、采用本安电路模块控制、带有LED工作状态指示；（专利产品）六、产品带有线路故障指示器功能，帮助用户判断发生故障原因和位置。

（专利产品）QJZ8系列矿用隔爆兼本质安全型可逆真空电磁起动器一、用途与适用范围QJZ8系列矿用隔爆兼本质安全型可逆真空电磁起动器（以下简称起动器），主要用于控制矿用三相鼠笼型异步电动机的正转和反转之用。

当供电线路出现过压、欠压、过载、三相不平衡（包括断相）、短路及起动前负载端主电路发生漏电时，起动器能自动切断起动控制回路，使保护器处于保护状态，拒绝起动；显示器显示最后一次故障状态。

只有解除故障后并人工复位后，起动才能正常起动。

该保护器采用了先进的微处理器，高精度的数据处理及先进的保护算法，保护精度高，反应速度快。

显示器采用本公司定制的液晶显示屏，具有直观明了的特点。

产品采用公司自行研发的本安控制模块，具有相关的工作状态显示和故障检测判断、功耗低、体积小、安装方便、无须维护等优点。

在控制系统电路上还加装有简易的电路故障指示器，正确的指示故障发生位置，已经原因，方便快速的判断和维修。

在产品的电压等级上，可以实现自动识别当前的电压等级，并且进行切换到正确的位置，无须用户开门调整设置。

起动器特别适用于煤矿井下，交流50Hz，电压至1140V以下，额定电流至200A的供电系统中。

说明书按GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》、GB3836.3-2000《爆炸性气体环境用电气设备第3部分：增安型“e”》；GB3836.4-2000《爆炸性气体环境用电气设备第4部分：本质安全型“i”》、MT111—1998《矿用隔爆型低压交流真空电磁起动器》、Q/ZHJ001—2011《QJZ8系列矿用隔爆兼本质安全型真空电磁起动器》等相关标准设计、制造和检验。

第1页/共15页
2、起动器的型号的表示方法如下： Q B Z - □ /□
额定电压 额定电流 真空式 隔爆型 起动器 注：本说明同时对型号为BQD-80/660(380)、QBZ-80、120、 200/1140(660)、 QBZ-120、200/660产品作出了说明。
第2页/共15页
3、起动器可在下列条件下工作： 3.1 海拔不超过2000米； 3.2 周围环境温度为－5℃～+40℃； 3.3 周围空气相对湿度不大于95%(+25℃时)； 3.4 在具有甲烷混合物及煤尘爆炸危险的工矿企业中； 3.5 周围介质中不得含有破坏金属或绝缘的气体及蒸气； 3.6 没有剧烈振动、颠簸的场合； 3.7 在具有防止水、液体和雨雪侵入的地方； 3.8 安装位置与垂直面的倾斜度不超过15度。 3.9 污染等级：3级； 3.10 安装类别：Ⅲ类。
控制电机容量相符，其零部件应完好无误； 1.2 电缆的引入及引出应用接线装置中的橡胶密封圈，金属
堵环，压紧螺母或压紧法兰将电缆压紧以达到隔爆要求， 同时应紧固电缆防松脱装置； 1.3 不使用的接线口应用橡胶密封圈、金属堵环、金属堵板 严密封堵； 1.4 起动器外壳应接地，安装时其倾斜度不大于15度； 1.5 应根据实际工作电流对保护器进行电流整定。
2、 调 整 或 更 换
1、 按 电 机 容 量 的 额 定 电 流 值 调 整保护器的合适整定电流
2、 更 换 保 护 器
1、 查 出 短 路 处 排 除 故 障 更 换R D
感谢您的观赏！
第15页/共15页
BLX KN3-3
S2
起 动按 钮
LX1-11K
S
停 止按 钮
1
T
控 制变 压 器

QBZ-120(80)/1140(660)N 矿用隔爆型可逆真空磁力起动器使用说明书一、主要用途与适用范围：1、QBZ系列矿用隔爆型可逆真空磁力起动器（以下简称起动器），适用于煤矿井下含有爆炸性气体（甲烷）和煤尘混合物的环境中。

主要用于交流50赫，电压至1140V或660伏，额定工作电流200安以下的供电线路中。

对矿用隔爆型三相鼠笼异步电动机直接起动和停止，需要时还可以进行远方控制。

2、起动器的正常工作条件：a）海拔高度不超过2000米；b）周围环境温度为-5℃～+40℃；c）周围空气相对湿度不大于95%（+25℃）；d）在无破坏绝缘的气体或蒸汽的环境中；e）在无显著摇动和冲击振动的地方；f）与水平面的安装倾斜度不超过15°；g）能防止滴水的地方；h）污染等级3级，安装类别Ⅲ类。

3、起动器具有下列保护：a）过载保护；b）短路保护；c）断相保护；d）主电路漏电闭锁保护；e）过电压保护。

4、起动器的额定工作制：a）八小时工作制；b）不间断工作制；c）断续周期工作制；Ac-3类通电持续率40%，操作频率600次/小时。

Ac-4类通电持续率40%，操作频率120次/小时。

5、电源条件：起动器适用于交流50赫，电压至1140V或660V的电力系统，允许电压波动范围75～100%额定电源电压。

二、规格及技术参数1、起动器的型号及含义：Q B Z —□ / □ N可逆型额定电压V:660、1140额定工作电流A:80、120、200真空隔爆型起动器2、起动器的主要技术参数：3、起动器中隔离开关的主要技术参数：隔离开关的分断能力为6Ie，机械寿命为正反各3000次。

4、起动器的规格及基本参数：5.起动器的电气间隙与爬电距离：主电路的最小电气间隙为18mm，最小爬电距离为28mm。

控制电路的最小电气间隙为6mm，最小爬电距离为6mm。

6.起动器中真空接触器的主触头参数：注：真空接触器的调整及维护详见真空接触器使用说明书。

八、保养、维修
1、安装于维护人员进行安装和维护时，操作原则和过程 应严格按照本说明书第5 应严格按照本说明书第5章“安装与维护”的规定进行， 安装与维护” 非正式的安装与维护人员不得进行安装或维护工作。 2、非本设备的操作人员未经允许不得随意操作本设备。 3、在使用本产品的过程中，非安装和维护的需要，不得 随意开启外壳端盖或接线箱盖，确因需要开启时，应先 按停止按钮，再切断主回路电流，然后才能打开端盖或 箱盖。但应注意隔离开关进线端仍然有电。 4、隔爆面保护注意事项：严禁对隔爆面进行撬打，在拆 装中不要磕伤或划伤隔爆面，检修后要刷防锈油，必须 还原成原来的隔爆要求状态。 5、当使用现场发生异常现象或设备发生故障时应及时切 断电源，必要时应切断本起动器的供电电源、防止发生 事故。
2、起动器的本体与工作原理： 起动器本体由隔离开关、真空接触器构成。真空接 触器是通过电磁铁吸合和断开而控制的，设一个起动、 停止按钮。起动器本体中装有一个综合保护单元，其保 护有过载、短路、失压、断相、漏电闭锁保护。 3、电气工作原理 （1）QBZ-60、80、120 、250（电气原理图1、2） QBZ-60、80、 250（电气原理图1 合上隔离换向开关GHK，控制变压器KB输出36V交 合上隔离换向开关GHK，控制变压器KB输出36V交 流电，JDB触头3 流电，JDB触头3、4闭合，为控制电路供电做好准备。 按下起动按钮QA，此时若起动器在无故障状态，则 按下起动按钮QA，此时若起动器在无故障状态，则 中间继电器ZJ吸合，控制电压经全波整流后使真空接触 中间继电器ZJ吸合，控制电压经全波整流后使真空接触 器CKJ1吸合，并利用CKJ1常开触点实现自锁，同时断 CKJ1吸合，并利用CKJ1常开触点实现自锁，同时断 开漏电检测回路。 按下停止按钮TA，（中间继电器失电，常开触头断 按下停止按钮TA，（中间继电器失电，常开触头断 开）真空接触线圈失电使主触头脱开分断主线路。 在起动或运行过程中，当线路发生短路、过载、断 相等故障时JDB触头动作，使吸合线圈释放而起保护作 相等故障时JDB触头动作，使吸合线圈释放而起保护作 用。

QJZ2—30（15）/1140(660)矿用隔爆兼本质安全型真空电磁起动器南京双京电器有限责任公司新型开关说明1、额定工作电压：660、1140V2、额定工作电流：30A、15A3、控制电压：36V4、线路电压在额定75～110%时起动器应具可靠性。

但在额定电压110%允许短时工作。

5、带有水位自动控制（不可逆），可实现水泵无人职守自动工作。

6、带有本安型远方控制。

7、采用中文液晶显示，可以显示电压、电流、电阻、工作状态、故障类型等参数。

8、保护功能齐全：有短路、过载、缺相、欠压、过压、漏电闭锁、风电闭锁、真空管保护等功能。

9、有故障自动记忆，可以追踪查询历史故障。

10、真空管粘连、真空管漏气监测。

当真空管漏气绝缘降低，漏电压超过60V时进行保护，保护器故障警示同时拒绝合闸。

（保证工人的人身安全）11、预留有485或CAN总线通讯功能，可实现遥控、遥测等功能。

为自动化矿井做准备。

12、外壳带有过试、漏试、复位按钮方便检验开关的保护性能。

13、各种参数可通过外壳上的“向上”、“向下”、“确定”按钮调整，简易方便。

14、15A小型开关最小额定电流可以达到0.2A，使用在井下的自动电动道岔控制、绞车的电动刹车、管道电动阀门等小负载控制中，保护灵敏可靠。

序号电压最小保护负载备注1660V220瓦若使用两相可将缺相保护屏蔽21140V380瓦15、采用方形快开门结构，方便使用16、内部布局合理、结构简单，方便维护注意事项（1）本说明书适用于：QJZ2-30矿用隔爆兼本质安全型真空电磁起动器QJZ2-30N矿用隔爆兼本质安全型可逆真空电磁起动器QJZ2-15矿用隔爆兼本质安全型真空电磁起动器QJZ2-15N矿用隔爆兼本质安全型可逆真空电磁起动器（2）安装使用前请详细阅读使用说明书！（3）严禁带电开盖！（4）严禁损伤防爆面！（5）在使用和维护时，严禁更改本安电路参数及电器元件的规格、型号和参数。

（6）在用兆欧表测量起动器绝缘电阻时应将综合控制保护器的接线断开，以免损坏内部元件，如需测量电阻请用万用表测量。

QBZ矿用隔爆型真空电磁起动器QBZ矿用隔爆型真空电磁起动器是一种专为矿井电气设备而设计的起动器。

它采用真空封闭式结构，具有高度的防护性能，具有安全可靠、符合防爆要求等优点。

下面我们一起来详细了解一下这种设备。

一、QBZ矿用隔爆型真空电磁起动器的特点1. 高度的防护性能：QBZ矿用隔爆型真空电磁起动器的外壳采用铝合金材料，内部采用真空封闭式结构，具有高度的防护性能。

这种结构可以有效地防止灰尘、杂物以及其他外部物质进入设备内部，从而保障了设备的正常运行。

2. 安全可靠：QBZ矿用隔爆型真空电磁起动器具有安全可靠的特点，可以有效地预防电器设备的潜在危险。

它还可以防止操作人员发生意外伤害，因此广泛用于煤矿、金属矿山、化工危险品生产场所等领域。

3. 符合防爆要求：QBZ矿用隔爆型真空电磁起动器可以有效地防止矿井或工厂场所内的爆炸。

它符合GB3836.2、GB3836.3、MT/T 87-1999等防爆标准要求，具有防爆等级ExdI、ExdII等级，能够在危险环境下运行，确保了安全生产。

4. 轻便灵活：QBZ矿用隔爆型真空电磁起动器结构紧凑，体积小，重量轻，方便安装和维护。

其设计灵活，可根据用户的需求进行定制。

二、QBZ矿用隔爆型真空电磁起动器的应用QBZ矿用隔爆型真空电磁起动器广泛应用于煤矿、金属矿山、化工危险品生产场所等领域。

它主要用于控制矿井井下电动机的起停和变频控制，也可以用于无刷电机、直流电机的控制。

同时，该电磁起动器还可以用于照明、通风机、泵站等电气控制系统中。

三、QBZ矿用隔爆型真空电磁起动器的维护QBZ矿用隔爆型真空电磁起动器需要定期检查和维护，以保证其稳定和可靠性。

具体的维护工作包括：1. 清洁电磁起动器：定期清洁电磁起动器外壳及内部相关部件，以保证设备的正常使用。

2. 检查电磁起动器：定期检查电磁起动器的所有连接部件，如接线端子、耐压装置等，以保证接触良好和安全可靠。

3. 更换损坏部件：如发现电磁起动器内部部件有损坏或老化，应及时更换，以保证设备的正常使用和寿命。

当需要水位控制时，将S1拨在“水位控制”位置上，当外部水位达到高水位时，内部 的继电器KB吸合，KM得电吸合，负载得电。当水位降低到低水位以下时，真空接触器KM失 电，内部的继电器KB释放，真空接触器KM失电，负载断开。
漏电检测回路为：母线C、二极管DB1、接触器常闭触点KM—3、到C13进入保护器，接 通漏电检测。当真空接触器吸合，KM-3打开，漏电检测回路断开。
1
QJZ2 系列矿用隔爆兼本质安全型真空电磁起动器
注意事项
（1）本说明书适用于： QJZ2-80 矿用隔爆兼本质安全型真空电磁起动器 QJZ2-80N 矿用隔爆兼本质安全型可逆真空电磁起动器 QJZ2-60 矿用隔爆兼本质安全型真空电磁起动器 QJZ2-60N 矿用隔爆兼本质安全型可逆真空电磁起动器
起动器的组成电器元件（真空接触器、隔离换相开关、变压器、电流互感器、真空管 保护装置、综合电脑保护器、控制按钮等）均安装在芯架上，起动器前门打开后，芯架可 沿导轨拉出，以方便安装和维修。 四 主要技术性能指标：
1、额定电压：1140V或660V 2、额定电流：80A、60A 3、机械寿命： 100万次；电寿命（AC4）： 3万次 4、工作制：八小时工作制及断续周期工作制。 5、当电源电压为额定值的75%～110%时，起动器应能可靠工作。 6、防护等级 IP54。 7、本安参数：U: AC24V I: AC58mA
5、 带有水位自动控制（不可逆），可实现水泵无人职守自动工作。
6、 带有本安型远方控制。
7、 采用中文液晶显示，可以显示电压、电流、电阻、工作状态、故障类型等参数。
8、 保护功能齐全： 有短路、过载、缺相、欠压、过压、漏电闭锁、风电闭锁、真空管保
护等功能。
9、 有故障自动记忆，可以追踪查询历史故障。

矿用隔爆型真空可逆电磁起动器QBZ-80N (660V)使用说明书执行标准：MT111-1998八达电气有限公司矿用隔爆型真空可逆电磁起动器QBZ－80N／660V说明书1．用途和使用条件1.1用途QBZ-80ND/660V矿用隔爆型真空可逆电磁起动器(以下简称起动器)适用于在有沼气爆炸性混合物气体和煤尘的矿井中，对交流50Hz，电压660V，电流至80A的三相鼠笼式感应电动机进行远距离正、反向起动、停止或就地停止。

起动器保护功能齐全，具有过载、短路、断相、漏电闭锁等保护，主电路还有阻容过电压吸收装置。

在必要时，该起动器允许使用机壳外的隔离开关手柄停止电动机，隔离开关在额定电压下，能分断1倍额定电流(Ie=80A)。

1.2正常使用条件a.海拔不超过2000m；b.运行环境温度-5～+40℃；c.周围空气相对湿度不大于95%(+25℃)；d.在有沼气爆炸性混合物的矿井中；e.与水平面的安装倾斜度不超过15°；f.在无显著摇动和冲击振动的地方；g.在无明显破坏绝缘的气体或蒸气的环境中；h.能防止滴水的地方；i.污染等级：3级；j.安装类别：Ⅲ类。

2型式及基本参数2.1型号含义Q B Z —80 N D / 660额定电压JDB保护器可逆额定电流真空式隔爆型起动器2.2技术参数2.2.1主电路基本参数：电源额定频率：50Hz。

额定工作电压：660V。

额定工作电流：80A。

2.2.2电寿命：AC-3类别60万次。

AC-4类别3万次。

2.2.3通断能力：额定接通能力：1000A 100次。

额定分断能力：800A 25次。

真空接触器极限分断能力：2000A 3次。

隔离开关的分断能力：80A(660V时)正、反各3次。

2.2.4引入电缆外径：主电路：φ31～40mm控制电路：φ8～19mm2.2.5外形尺寸：长×宽×高=660×520×735mm2.2.6重量：130Kg。

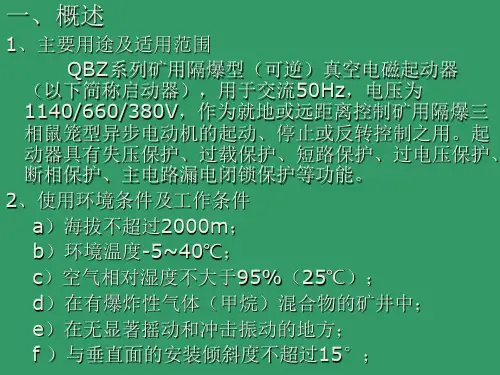

矿用QBZ-200N隔爆型可逆真空电磁起动器原理1.概述1.1用途QBZ-200(80、120)/1140(660)N系列矿用隔爆型(可逆)真空电磁起动器（以下简称起动器）主要适用于具有爆炸性气体混合物和煤尘的煤矿井下，在交流50Hz、电压至1140/660(380)V 的供电系统中，用于远距离控制相应频率和电压的矿用隔爆型三相鼠笼型感应电动机的起动、停止和反转之用。

起动器的隔离开关具有一定的分断能力。

起动器还具有过载、短路、断相、失压和漏电闭锁以及过电压吸收等保护功能。

起动器的隔爆性能按照GB3836.1-2000《爆炸性气体环境用电气设备通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备隔爆型“d”》等标准设计、制造和检验；电气性能按照MT111-1998《矿用防爆型低交流真空电磁起动器》等标准设计、制造和检验。

1.2.起动器在下列条件下能正常工作：a.海拔不超过2000mm；b.周围空气温度一般为-5℃～+40℃；c.周围空气相对湿度不大于95%（+25℃）；d.与垂直面的安装倾斜度不超过15°e.在无破坏绝缘的气体或蒸汽的环境中；f.在无显著摇动和冲击振动的地方；g.在有防雨雪及滴水的地方；h在有瓦斯、煤尘爆炸性气体混合物的环境；i污染等级：3级j.安装类别：Ⅲ类。

1.3产品分类1.3.1产品防爆型式：矿用隔爆型防爆标志：ExdⅠ1.3.2产品型号及其含义：1.4执行标准：MT111—1998《矿用隔爆型低压交流真空电磁起动器》。

企业标准QXM001-2008《QBZ系列矿用隔爆型(可逆)真空电磁起动》2．结构特征与工作原理2.1起动器由隔爆外壳及装于壳内的交流真空接触器、隔离开关、控制按钮、控制变压器、JDB保护器、熔断器及过电压保护等元件组成。

起动器外壳为圆筒形，具有凸出的底和盖，壳盖与壳身采用转盖止口式结构。

外壳上部有一接线箱作引入、引出电缆用。

外壳右侧装有操作隔离开关的手柄和就地停止按钮，并设有可靠的机械联锁装置，该装置保证当隔离开关闭合时壳盖打不开，只有按下停止按钮、分断主电路、将隔离开关手柄扳到“分”的位置时，才能用专用工具退出联锁杆，打开壳盖。

任意两相
第三相
综合型保护器
1．0 1．15
0．9 0
10、主电路漏电闭锁保护
动作时间
不动作 <2min
表3
起始状态
冷态 热态
当起动器主电路对地绝缘电阻降低到表 4 整定值以下时，应实现主电路漏电闭锁，当
上升到解锁电阻值时，应解除主电路漏电闭锁。综合保护器的显示器应能显示相应的漏电
闭锁电阻值（大于 200K 时显示 200K、小于 1K 时显示 1K），显示值与实际值误差不大于±
QJZ3—200/1140(660)
矿用隔爆兼本质安全型真空电磁起动器
南京双京电器有限责任公司
QJZ3 系列矿用隔爆兼本质安全型真空电磁起动器
新型开关说明
1、 额定工作电压：660V、1140V
2、 额定工作电流： 200A
3、 控制电压： 36V
4、 线路电压在额定 75～110%时起动器应具可靠性。但在额定电压 110%允许短时工作。
5、 带有水位自动控制（不可逆），可实现水泵无人职守自动工作。
6、 带有本安型远方控制。
7、 采用中文液晶显示，可以显示电压、电流、电阻、工作状态、故障类型等参数。
8、 保护功能齐全： 有短路、过载、缺相、欠压、过压、漏电闭锁、风电闭锁、真空管保
护等功能。
9、 有故障自动记忆，可以追踪查询历史故障。
在起动器的侧面上有八个按钮，它们分别是：就地起动QA、停止TA 、设定向上、设定 向下、设定确认、复位按钮、漏电检测、过流检测。 六、安装、调整、使用、维修 1、安装前的检查 （1）检查起动器前门上的控制按钮、观察窗玻璃、电缆引入装置、贯穿母线接线柱等是否 完好，若损坏应予修理或更换。 （2）检查各隔爆面有无损伤、锈蚀现象，隔爆间隙、隔爆长度是否符合规定数据。 （3）隔离开关操作手柄、门把手是否转动灵活，机械联锁是否可靠。 （4）检查箱体内有无因运输而落掉的零件，导线有无松动现象和断线，若有需及时处理。 （5）检查起动器各组成电器元件、保护器、熔断器是否完好。 （6）检查起动器是否受潮，如受潮应进行烘干处理。 （7）检查接地装置是否有油漆，如有需及时处理，安装时必须用大于4平方的铜芯电缆将 壳体可靠接地。 （8）起动器在安装时，其环境条件应符合产品使用要求，安装后外壳需可靠接地。 （9）起动器在井下搬运过程中，应避免受强烈振动，严禁翻滚, 必须轻压轻放。 （10）在井下安装后，应检查起动器的进出电缆连接是否可靠,暂不使用的喇叭嘴应用压盘、 金属堵板、密封圈进行密封。 2、起动器操作步骤 （1）检查开关电压等级是否和电压等级一致，不一致更改变压器抽头。 （2）隔离开关打在正或反的位置 （3）起动前的操作
