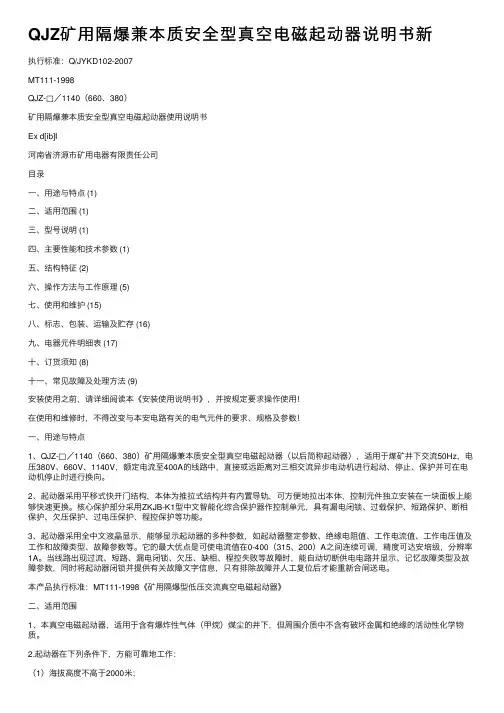

QJZ矿⽤隔爆兼本质安全型真空电磁起动器说明书新执⾏标准：Q/JYKD102-2007MT111-1998QJZ-□／1140（660、380）矿⽤隔爆兼本质安全型真空电磁起动器使⽤说明书Ex d[ib]Ⅰ河南省济源市矿⽤电器有限责任公司⽬录⼀、⽤途与特点 (1)⼆、适⽤范围 (1)三、型号说明 (1)四、主要性能和技术参数 (1)五、结构特征 (2)六、操作⽅法与⼯作原理 (5)七、使⽤和维护 (15)⼋、标志、包装、运输及贮存 (16)九、电器元件明细表 (17)⼗、订货须知 (8)⼗⼀、常见故障及处理⽅法 (9)安装使⽤之前，请详细阅读本《安装使⽤说明书》，并按规定要求操作使⽤！在使⽤和维修时，不得改变与本安电路有关的电⽓元件的要求、规格及参数！⼀、⽤途与特点1、QJZ-□／1140（660、380）矿⽤隔爆兼本质安全型真空电磁起动器（以后简称起动器），适⽤于煤矿井下交流50Hz，电压380V、660V、1140V，额定电流⾄400A的线路中，直接或远距离对三相交流异步电动机进⾏起动、停⽌、保护并可在电动机停⽌时进⾏换向。
2、起动器采⽤平移式快开门结构，本体为推拉式结构并有内置导轨，可⽅便地拉出本体，控制元件独⽴安装在⼀块⾯板上能够快速更换。
核⼼保护部分采⽤ZKJB-K1型中⽂智能化综合保护器作控制单元，具有漏电闭锁、过载保护、短路保护、断相保护、⽋压保护、过电压保护、程控保护等功能。
3、起动器采⽤全中⽂液晶显⽰，能够显⽰起动器的多种参数，如起动器整定参数、绝缘电阻值、⼯作电流值、⼯作电压值及⼯作和故障类型、故障参数等。
它的最⼤优点是可使电流值在0-400（315、200）A之间连续可调，精度可达安培级，分辨率1A。
当线路出现过流、短路、漏电闭锁、⽋压、缺相、程控失败等故障时，能⾃动切断供电电路并显⽰、记忆故障类型及故障参数，同时将起动器闭锁并提供有关故障⽂字信息，只有排除故障并⼈⼯复位后才能重新合闸送电。
QJZ2—80（60）/1140(660)矿用隔爆兼本质安全型真空电磁起动器双京电器有限责任公司新型开关说明1、额定工作电压：660、1140V2、额定工作电流： 80A、60A3、控制电压： 36V4、线路电压在额定75～110%时起动器应具可靠性。
但在额定电压110%允许短时工作。
5、带有水位自动控制（不可逆），可实现水泵无人职守自动工作。
6、带有本安型远方控制。
7、采用中文液晶显示，可以显示电压、电流、电阻、工作状态、故障类型等参数。
8、保护功能齐全：有短路、过载、缺相、欠压、过压、漏电闭锁、风电闭锁、真空管保护等功能。
9、有故障自动记忆，可以追踪查询历史故障。
10、真空管粘连、真空管漏气监测。
当真空管漏气绝缘降低，漏电压超过60V时进行保护，保护器故障警示同时拒绝合闸。
（保证工人的人身安全）11、预留有485或CAN总线通讯功能，可实现遥控、遥测等功能。
为自动化矿井做准备。
12、外壳带有过试、漏试、复位按钮方便检验开关的保护性能。
13、各种参数可通过外壳上的“向上”、“向下”、“确定”按钮调整，简易方便。
14、15A小型开关最小额定电流可以达到0.2A，使用在井下的自动电动道岔控制、绞车的15、采用方形快开门结构，方便使用16、部布局合理、结构简单，方便维护注意事项（1）本说明书适用于：QJZ2-80 矿用隔爆兼本质安全型真空电磁起动器QJZ2-80N 矿用隔爆兼本质安全型可逆真空电磁起动器QJZ2-60矿用隔爆兼本质安全型真空电磁起动器QJZ2-60N矿用隔爆兼本质安全型可逆真空电磁起动器（2）安装使用前请详细阅读使用说明书！（3）严禁带电开盖！（4）严禁损伤防爆面！（5）在使用和维护时，严禁更改本安电路参数及电器元件的规格、型号和参数。
（6）在用兆欧表测量起动器绝缘电阻时应将综合控制保护器的接线断开，以免损坏部元件，如需测量电阻请用万用表测量。
(7)起动器在远控时不准使用接地芯线作为本安控制回路控制线。

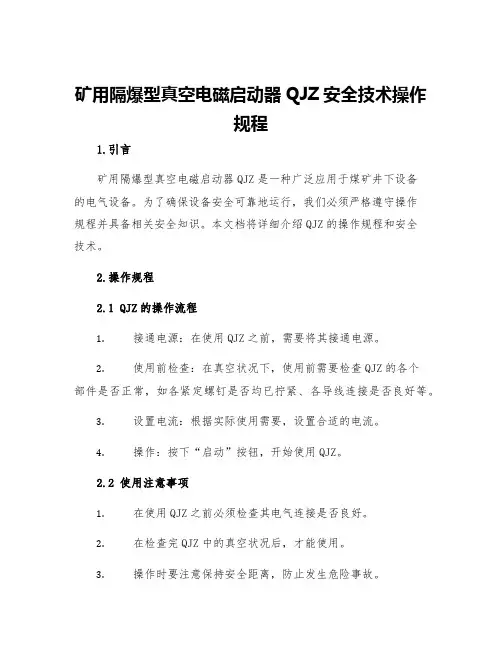

矿用隔爆型真空电磁启动器QJZ安全技术操作规程1.引言矿用隔爆型真空电磁启动器QJZ是一种广泛应用于煤矿井下设备的电气设备。
为了确保设备安全可靠地运行，我们必须严格遵守操作规程并具备相关安全知识。
本文档将详细介绍QJZ的操作规程和安全技术。
2.操作规程2.1 QJZ的操作流程1.接通电源：在使用QJZ之前，需要将其接通电源。
2.使用前检查：在真空状况下，使用前需要检查QJZ的各个部件是否正常，如各紧定螺钉是否均已拧紧、各导线连接是否良好等。
3.设置电流：根据实际使用需要，设置合适的电流。
4.操作：按下“启动”按钮，开始使用QJZ。
2.2 使用注意事项1.在使用QJZ之前必须检查其电气连接是否良好。
2.在检查完QJZ中的真空状况后，才能使用。
3.操作时要注意保持安全距离，防止发生危险事故。
4.在停止使用QJZ后，需要先切断电源并等待5分钟左右，让其冷却，才能拆卸。
3.安全技术3.1 QJZ的安全保护装置为了保障QJZ的安全使用和安全性能，其配置有多种安全保护装置，主要包括：1.过热保护：当温度过高时，QJZ会自动停机，防止因过热而引发安全事故。
2.过流保护：当电流过大时，QJZ会自动停机，防止因过流而引发安全事故。
3.短路保护：当QJZ产生短路时，会自动切断电源，防止短路现象引发安全事故。
4.漏电保护：当QJZ产生漏电时，会自动切断电源，防止漏电现象引发安全事故。
5.紧急停机：在发生突发情况时，按下紧急停机键，可以立即切断电源。
3.2 安全操作技能1.操作前，要认真了解设备的启动、停止和保护装置功能，对常见故障问题有一定的了解。
2.在使用前要检查QJZ电气连接是否良好，保证其连接牢固可靠。
3.在检查QJZ的真空状态后，才能使用，防止出现危险。
4.操作过程中要保持足够安全距离，以防事故的发生。
5.发现故障时，应及时切断电源，查明原因，并进行维护和修理，不得擅自操作。
6.操作结束后，先切断电源并等待数分钟，待设备冷却后再拆卸。

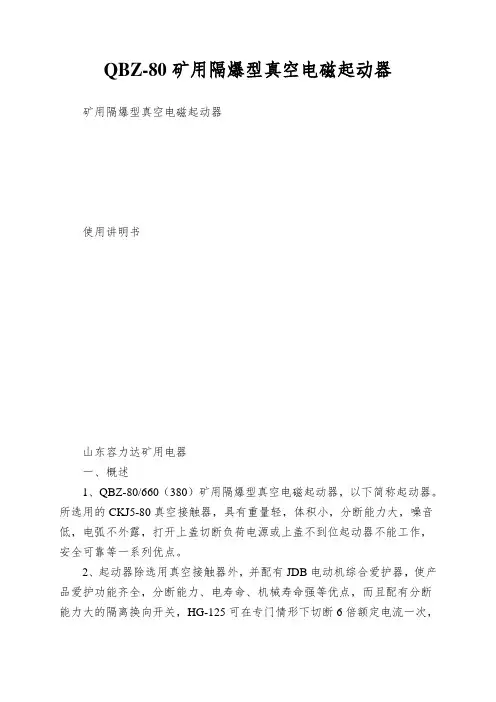

QBZ-80矿用隔爆型真空电磁起动器矿用隔爆型真空电磁起动器使用讲明书山东容力达矿用电器一、概述1、QBZ-80/660（380）矿用隔爆型真空电磁起动器，以下简称起动器。
所选用的CKJ5-80真空接触器，具有重量轻，体积小，分断能力大，噪音低，电弧不外露，打开上盖切断负荷电源或上盖不到位起动器不能工作，安全可靠等一系列优点。
2、起动器除选用真空接触器外，并配有JDB电动机综合爱护器，使产品爱护功能齐全，分断能力、电寿命、机械寿命强等优点，而且配有分断能力大的隔离换向开关，HG-125可在专门情形下切断6倍额定电流一次，起动器还具有阻容过电压吸取爱护装置RC，因此该起动器是煤矿更新换代的理想产品。
3、用途及适应范畴起动器适用于含有沼气、甲烷爆炸气体和煤尘的矿井中，但周围介质中不得含有破坏金属和绝缘的活动性化学物质，在交流50HZ电压为660V 或380V的线路中，直截了当或远距离起动，停止和正反转操纵三相鼠笼型异步电动机，同时对电动机有关电路进行综合爱护，要紧用于井下刮板运输机、皮带机、通风机、卷扬机等及其它矿井设备中。
4、使用条件（1）a、海拔高度不超过2000米；（2）周围环境温度不高于40℃，不低于-5℃；（3）周围空气相对湿度不大于95%（+25℃时）；（4）有甲烷等爆炸性混合物矿井中；（5）与水平面的安装倾斜度不超过15°；（6）无明显摇动和剧烈冲击振动的地点；（7）在无足以破坏电气绝缘的气体或蒸气的环境中；（8）在有防止滴水的地点；（9）污染等级三级；（10）防护等经受IP5；（11）安装类不Ⅲ类。
5、起动器型号含义Q B Z –80 /660(380)6、本起动器设计依据额定工作电压（V）额定工作电流（A）真空矿用隔爆型起动器MT111-1998矿用隔爆型低压交流真空电磁起动器和企业标准。
7、起动器类不矿用隔爆型..标志.ExdI二、要紧技术参数外型尺寸1、起动器要紧技术参数见表一表一额定电压（V）额定电流（A）所操纵电机的最大功率机械寿命万次电寿命万次真空接触器极限分断能力A隔离换向开关分断能力A重量AC3 AC4 Kg660 80 75 30 5 6 2500 750 802、起动器选用JDB电机综合爱护器，作为过载、短路、断相、漏电闭锁等爱护。

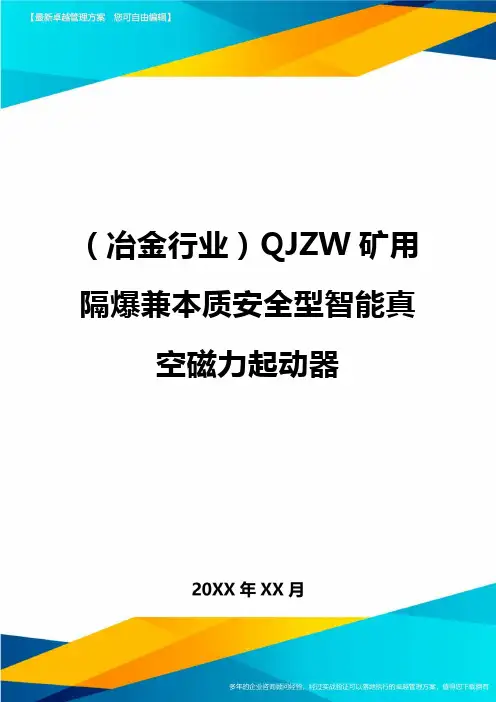

（冶金行业）QJZW矿用隔爆兼本质安全型智能真空磁力起动器QJZ-400(315)/1140W矿用隔爆兼本质安全型智能真空磁力起动器1用途及适用范围1.1本隔爆真空磁力起动器(以下简称起动器),适用于含有爆炸性气体(甲烷)和煤尘的煤矿中,但周围介质中不得含有破坏金属和绝缘的活动性化学物质。
1.2工作条件a.海拨高度不超过2000米;b.周围介质温度不高于+40︒C;c.周围空气相对湿度不大于95%(+25︒C时);d.须能防止水和液体浸入起动器内部;e.无剧烈振动、颠簸以及和垂直平面倾斜在15度以下的环境中。
1.3起动器主要用于就地或远距离起动和停止额定电压1140伏或660伏、频率为50赫的矿用隔爆型三相鼠笼式感应电动机,且可在停止时进行换向。
必要时亦允许使用隔离换向开关直接停止电动机1.4起动器具有漏电闭锁、过载、短路、三相不平衡（包括断相），欠压等保护且可实时显示主回路电流，电压值以及故障信息。
1.5具有试验开关,可进行过载，断相，漏电闭锁等试验功能。
1.6起动器工作制为8小时工作制,操作频率不大于300次/小时。
2主要技术参数和技术性能2.1线路电压在75%-110%的额定电压时,起动器能可靠地工作。
2.2矿用隔爆兼本安型dibI(150℃)，其远控按钮为本安电路。
2.3本安控制电压为AC28V，交流短路电流55mA，直流工作电压14V，直流电流为28mA。
2.4漏电闭锁外电路电压DC12V。
2.5控制变压器原边工作电压AC1140V或AC660V。
2.6远控按钮最长距离为500m。
2.7智能化性能2.7.1液晶汉显、中文界面，实时显示三相电流、系统电压、电网对地绝缘电阻及各种故障显示，且具备故障查询功能。
2.7.2在开关不打开前门的情况下，通过液晶汉显中文菜单，实现人机对话功能，实现各种保护参数的整定。
2.7.3具有计算机通讯接口，可远距离传输开关状态、电流、电压，实现计算机井上井下联网（此项功能由用户选配）。

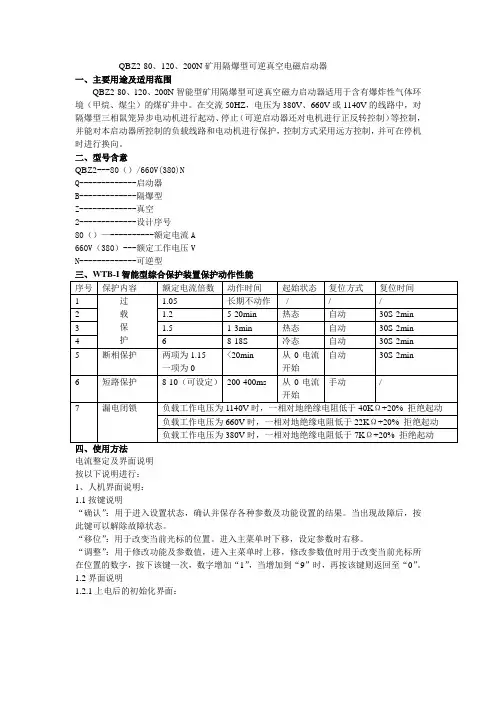

QBZ2-80、120、200N矿用隔爆型可逆真空电磁启动器一、主要用途及适用范围QBZ2-80、120、200N智能型矿用隔爆型可逆真空磁力启动器适用于含有爆炸性气体环境（甲烷、煤尘）的煤矿井中。
在交流50HZ，电压为380V、660V或1140V的线路中，对隔爆型三相鼠笼异步电动机进行起动、停止（可逆启动器还对电机进行正反转控制）等控制，并能对本启动器所控制的负载线路和电动机进行保护，控制方式采用远方控制，并可在停机时进行换向。
二、型号含意QBZ2---80（）/660V(380)NQ-------------启动器B-------------隔爆型Z-------------真空2-------------设计序号80（）—----------额定电流A660V（380）---额定工作电压VN-------------可逆型电流整定及界面说明按以下说明进行：1、人机界面说明：1.1按键说明“确认”：用于进入设置状态，确认并保存各种参数及功能设置的结果。
当出现故障后，按此键可以解除故障状态。
“移位”：用于改变当前光标的位置。
进入主菜单时下移，设定参数时右移。
“调整”：用于修改功能及参数值，进入主菜单时上移，修改参数值时用于改变当前光标所在位置的数字，按下该键一次，数字增加“1”，当增加到“9”时，再按该键则返回至“0”。
1.2界面说明1.2.1上电后的初始化界面：1.2.2正常工作时分两页滚动显示各项参数初始化后的第一页显示当前负载的三相电流值及启动器的启动次数第二页显示当前的电压、漏电电阻、瓦斯浓度及启动器的启动次数1.2.3主菜单分为七项，移动光标进行选择，（各菜单项下还有子菜单）“定值查询”：菜单各项显示同“定值修改”，但在此菜单下各项只能查看，不能修改。
“定值修改”菜单如下（分页显示，每按一次“确认”按键翻一页）：本菜单下主要是更改参数及功能，进入之前必须输入操作密码。
A页，此页要求输入操作密码。

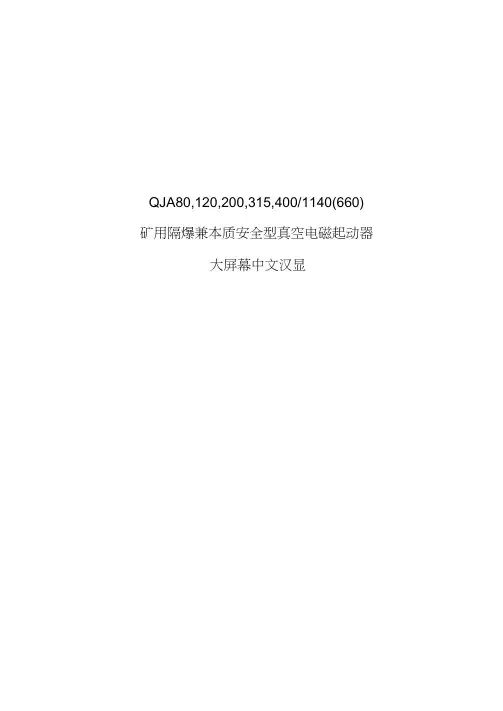

QJA80,120,200,315,400/1140(660)矿用隔爆兼本质安全型真空电磁起动器大屏幕中文汉显使用说明书合肥开关厂有限公司1 概述1.1 QJZ —80,120,200,315,400/1140（660）矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于有爆炸性危险气体（甲烷混合物）和煤尘的矿井中，作为控制交流50Hz，电压至1140V,电流400A及其以下的矿用隔爆型三相鼠笼式感应电动机的起动、停止和换向。
该起动器特别适用于控制频繁操作的重载负荷，煤矿机械设备。
也适用于具有同类爆炸性混合物的工业企业中。
1.2 起动器型号的含义;-------------- 额定工作电压-------------------- 额定工作电流------------------------- 真空------------------------------ 隔爆兼本质安全型起动器1.3 防爆型式：隔爆兼本质安全型1.4 防爆标志：Exd[ib]l1.5 起动器保证在下列条件下可靠工作：a. 海拔高度不超过2000m;b. 周围介质温度不高于+40 C,不低于-5 °C；c. 周围空气相对湿度不大于95% （+25 C时）；d. 无强烈颠簸振动以及与垂直面倾斜在15度以下的环境中；e. 周围空气介质中不得含有足以腐蚀金属和破坏绝缘的活动性化学物质。
f. 在有防雨雪（滴水）设备以及不经常充满水蒸气的场所；g. 污染等级：3级；h. 安装类别：川类。
2 结构特征与工作原理2.1 起动器主要由隔爆外壳、真空接触器、隔离开关及控制单元组成，其中真空接触器、隔离开关安装在主腔内，控制单元安装在门盖上。
2.2 隔爆外壳由主腔、门盖和接线箱三部分主成。
主腔为方形。
主腔同门盖的隔爆面配合，采用提升式螺钉钩挂结构。
外壳左侧有一提升机构，通过手柄可将门盖提起。
围绕提升机构的轴旋转可将门盖打开。
隔爆外壳右侧设有操作隔离开关的手柄。

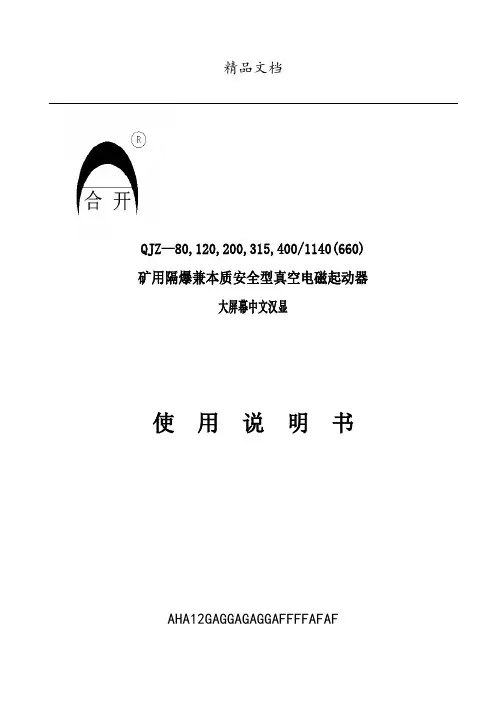

QJZ—80,120,200,315,400/1140(660) 矿用隔爆兼本质安全型真空电磁起动器大屏幕中文汉显使用说明书AHA12GAGGAGAGGAFFFFAFAF合肥开关厂有限公司AHA12GAGGAGAGGAFFFFAFAF1 概述1.1 QJZ—80,120,200,315,400/1140(660)矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于有爆炸性危险气体（甲烷混合物）和煤尘的矿井中，作为控制交流50Hz，电压至1140V，电流400A及其以下的矿用隔爆型三相鼠笼式感应电动机的起动、停止和换向。
该起动器特别适用于控制频繁操作的重载负荷，煤矿机械设备。
也适用于具有同类爆炸性混合物的工业企业中。
1.2起动器型号的含义；Q J Z □ / □额定工作电压额定工作电流真空AHA12GAGGAGAGGAFFFFAFAF隔爆兼本质安全型起动器1.3防爆型式: 隔爆兼本质安全型1.4防爆标志: Exd[ib]I1.5起动器保证在下列条件下可靠工作：a.海拔高度不超过2000m；b.周围介质温度不高于+40℃，不低于-5℃；c.周围空气相对湿度不大于95%（+25℃时）；d.无强烈颠簸振动以及与垂直面倾斜在15度以下的环境中；e.周围空气介质中不得含有足以腐蚀金属和破坏绝缘的活动性化学物质。
f.在有防雨雪（滴水）设备以及不经常充满水蒸气的场所；g.污染等级：3级；AHA12GAGGAGAGGAFFFFAFAFh.安装类别：Ⅲ类。
2 结构特征与工作原理2.1起动器主要由隔爆外壳、真空接触器、隔离开关及控制单元组成，其中真空接触器、隔离开关安装在主腔内，控制单元安装在门盖上。
2.2隔爆外壳由主腔、门盖和接线箱三部分主成。
主腔为方形。
主腔同门盖的隔爆面配合，采用提升式螺钉钩挂结构。
外壳左侧有一提升机构，通过手柄可将门盖提起。
围绕提升机构的轴旋转可将门盖打开。
隔爆外壳右侧设有操作隔离开关的手柄。

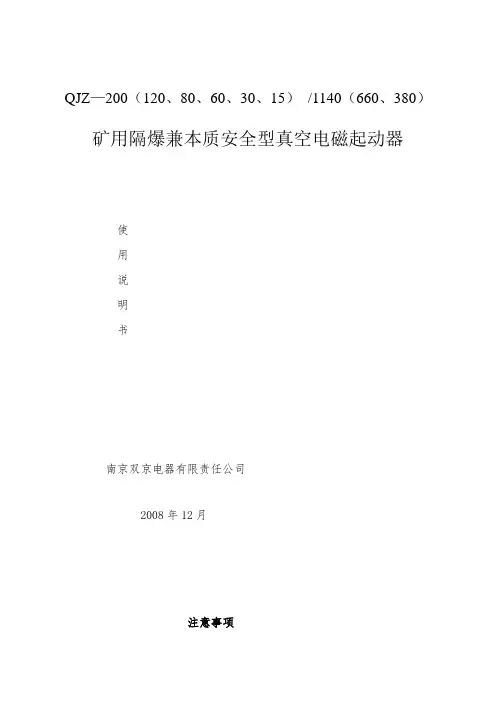

QJZ—200（120、80、60、30、15）/1140（660、380）矿用隔爆兼本质安全型真空电磁起动器使用说明书南京双京电器有限责任公司2008年12月注意事项（1）安装使用前请详细阅读使用说明书！（2）严禁带电开盖！（3）严禁损伤防爆面！（4）在使用和维护时，严禁更改本安电路参数及电器元件的规格、型号和参数。
（5）在用兆欧表测量起动器绝缘电阻时应将综合控制保护器的接线断开，以免损坏内部元件，如需测量电阻请用万用表测量。
（6）起动器在远控时不准使用接地芯线作为本安控制回路控制线。
一概述1.主要用途及适用范围QJZ—200（120、80、60、30、15）/1140（660、380）矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50Hz，额定电压1140V或660V或380V的供电系统中，控制额定电流至200A的三相鼠笼式异步电动机的直接起动、停止及反转，同时对电动机及有关电路进行保护。
2. 型号的组成及代表意义Q J Z / □（ N ）表示可逆型额定工作电压，V额定工作电流，A设计序号真空隔爆兼本安型起动器3. 隔爆型式与防爆标志为: 矿用隔爆兼本质安全型标志为: Exd[ib]I4 本产品执行标准： MT111 - 1998二正常工作条件1. 周围环境温度为-5℃～+40℃；2. 矿井大气压力（80～110）kPa（在地面使用时海拔高度不超过2000m）；3. 相对湿度不大于95％（＋25℃时）；4. 在有甲烷和煤尘爆炸性气体混合物的煤矿井下；5. 在无破坏绝缘的气体或蒸汽的环境中；6. 在无显着摇动和冲击振动的地方；7. 在与水平面安装倾斜度不超过15o；8. 能防止滴水的地方；9. 污染等级：3级；10.安装类别：Ⅲ类。
三结构概述起动器由装在撬形托架上的长方形隔爆外壳，本体组件及前门组件组成。
隔爆外壳分上、下腔两部分。
上腔为接线腔，下腔为主腔，起动器的输出电缆和控制电缆的连接，均采用压底式引入装置。
使用前请认真阅读使用说明书QJZ-2×800/1140（660）-8矿用隔爆兼本质安全型组合式真空电磁起动器使用说明书山东博诚机电有限公司第一章概述1.1.产品型号及含义Q J Z — 2 × 800 / 1140（660）— 8输出回路组合数额定电压 V回路额定电流 A回路数真空隔爆兼本质安全型起动器·防爆型式：矿用隔爆兼本质安全型；·标志：Exd［ib］Ⅰ；·外壳由钢板焊接制成；·零部件有防锈防腐蚀处理；·紧固件有防松动处理；·外壳最小壁厚≥3mm；·快开门设置“严禁带电开盖”的警告牌；·试验、运行工况设电气连锁；·外壳接地。
1.2. 主要技术参数额定工作电压：额定电压 1140/660V；工作总电流：2×800 A；组合起动器2路电源进线，两台隔离开关,每台所带电流之和≤800A,每路隔离开关下设一台隔离换向开关,各带4个驱动器；单速每回路4个同时用单个驱动器最大电流200A，单速每回路单个驱动器最大电流400A，双速每回路单个驱动器最大电流400A；电流整定: 无级调整，调整范围0A～400A。
a 本安远控回路参数：U0：13VAC/ 8VDC， I0：110mAAC/15mADC；最大远控距离200m ；b 本安键盘回路参数：U0：5.05VDC，I0：100mADC；本安键盘回路单个按键工作电压：5VDC；本安键盘回路单个按键工作电流： 18mA DC。
1.3. 执行标准GB3836-2000 GB 14048.1-2006 Q/BCK 002-20091.4. 工作环境及适用条件QJZ-2×800/1140（660）-8矿用隔爆兼本质安全型组合式真空电磁起动器（以下简称组合起动器）适用于煤矿井下和其它周围介质中含有甲烷与煤尘混合物的爆炸性气体环境中。
组合起动器在下列条件下应能正常工作：a）海拔高度不超过2000m；b）周围环境温度为-5︒C—+40︒C；c）周围环境湿度不大于95%（+25︒C）；d）有甲烷与煤尘爆炸性气体的环境；e）无破坏绝缘材料及金属的气体环境中；f）无显著摇动与冲击震动的地方；g）与水平面的安装倾斜度不超过15︒；h）安装类别：Ⅲ类i）污染等级：3级。
课题一：QBZ-80/660（380）矿用隔爆型真空电磁起动器实训操作一、实训目的：1、熟悉QBZ-80/380开关的电路组成及结构；2、掌握QBZ-80/380开关的工作原理。
二、实训重点：1、QBZ-80/380开关的接线与控制操作;2、QBZ-80/380开关电路原理.三、型号、用途及工作条件1、本矿用隔爆型真空电磁起动器（以下简称起动器），用于交流50Hz，电压380V、660V、1140V的电路中作直接或远距离控制三相鼠笼型异步电动机，并可在停止时进行换向，起动器具有：1.1 失压保护；1.2 过载保护；1.3 短路保护；1.4 过电压保护；1.5 断相保护；1.6 主电路漏电闭锁保护。
2、起动器的型号的表示方法如下：注：本说明同时对型号为BQD-80/660 (380)、QB2-80、1 20、200/1140 (660)、QB2-120、200/660产品作出了说明。
3、起动器可在下列条件下工作：3.1 海拔不超过2000米；3.2 周围环境温度为-5℃～+40℃；3.3 周围空气相对湿度不大于95% (+25C时)；3.4 在具有甲烷混合物及煤尘爆炸危险的工矿企业中；3.5 周围介质中不得含有破坏金属或绝缘的气体及蒸气3.6 没有剧烈振动、颠簸的场合；3.7 在具有防止水、液体和雨雪侵入的地方；3.8 安装位置与垂直面的倾斜度不超过1 5度；3.9 污染等级：3级；3.10 安装类别：Ⅲ类。
4、起动器的主要技术参数知表1所示：四、结构概述：1、起动器由隔爆外壳和真空本体组成，真空本体装于隔爆外壳中。
2、起动器外壳为圆型，壳转盖为转动式齿口结构，壳身上部为接线箱，用以引进电源电缆和引出电机电缆，且均采取隔爆措施，以达到隔爆要求。
在外壳右侧有隔离换向开关的转换手柄和停止按钮。
两者有机械联锁，只有停止按钮按下后，才能扳转手柄并打开转盖。
3、真空本体所有元件都装于底板上，其正面装有真空接触器、电动机综合保护器、过电压吸收装置、中间继电器和熔断器，背面装有隔离换向开关、变压器及起动、停止按钮，这些电器元件一般无须调整、更换。
QJZ—200（120、80、60、30、15） /1140（660、380）矿用隔爆兼本质安全型真空电磁起动器使用（1（2（3（4（5（6一概述1.主要用途及适用范围QJZ—200（120、80、60、30、15）/1140（660、380）矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50Hz，额定电压1140V或660V或380V的供电系统中，控制额定电流至200A的三相鼠笼式异步电动机的直接起动、停止及反转，同时对电动机及有关电路进行保护。
2.型号的组成及代表意义Q J Z □—□ / （ N ）表示可逆型额定工作电压，V额定工作电流，A设计序号真空隔爆兼本安型起动器3. 隔爆型式与防爆标志为: 矿用隔爆兼本质安全型标志为: Exd[ib]I4 本产品执行标准： MT111 - 1998二正常工作条件1. 周围环境温度为-5℃～+40℃；2.3.4.5.6.7.8.9.10.三上腔置、综合电脑保护器、控制按钮等）均安装在芯架小车上，起动器前门打开后，芯架可沿导轨拉出，以方便安装和维修。
四主要技术性能指标：1、额定电压：1140V或660V或380V2、额定电流：200、120、80A、60A、30A、15A3、机械寿命： 100万次；电寿命（AC4）： 3万次4、工作制：八小时工作制及断续周期工作制。
5、当电源电压为额定值的75%—110%时，起动器应能可靠工作。
6、防护等级 IP54。
7、本安参数：U: AC12.6V I: AC63mA在远控时，控制电缆的长度200米，控制电缆截面积≥1.5平方毫米，控制电缆分布电容≤0.1μF/km，分布电感≤1mH/km。
8、起动器的额定工作电流（le）及相应的额定控制功率（pe），见表1：9、起动器过载保护、断相保护由综合保护器实现，其过载保护特性如表2所示；断相保护特性如表3所示。
综合保护器在过载、断相保护动作后显示器均显示相应的信息。

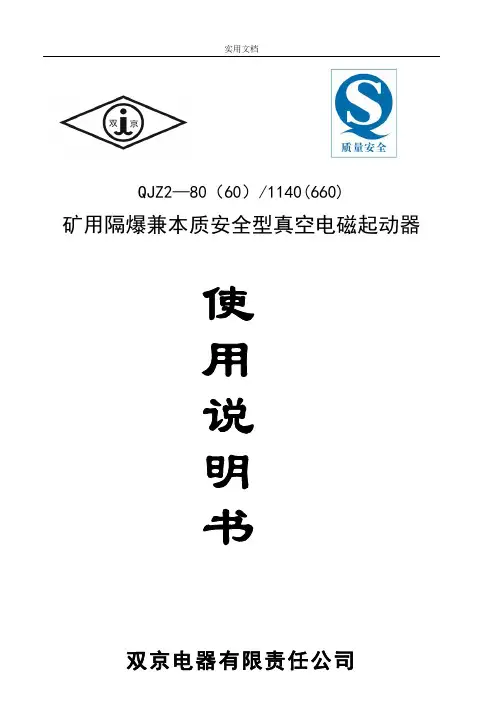

QJZ2—80（60）/1140(660)矿用隔爆兼本质安全型真空电磁起动器南京双京电器有限责任公司新型开关说明1、额定工作电压：660、1140V2、额定工作电流： 80A、60A3、控制电压： 36V4、线路电压在额定75～110%时起动器应具可靠性。
但在额定电压110%允许短时工作。
5、带有水位自动控制（不可逆），可实现水泵无人职守自动工作。
6、带有本安型远方控制。
7、采用中文液晶显示，可以显示电压、电流、电阻、工作状态、故障类型等参数。
8、保护功能齐全：有短路、过载、缺相、欠压、过压、漏电闭锁、风电闭锁、真空管保护等功能。
9、有故障自动记忆，可以追踪查询历史故障。
10、真空管粘连、真空管漏气监测。
当真空管漏气绝缘降低，漏电压超过60V时进行保护，保护器故障警示同时拒绝合闸。
（保证工人的人身安全）11、预留有485或CAN总线通讯功能，可实现遥控、遥测等功能。
为自动化矿井做准备。
12、外壳带有过试、漏试、复位按钮方便检验开关的保护性能。
13、各种参数可通过外壳上的“向上”、“向下”、“确定”按钮调整，简易方便。
14、15A小型开关最小额定电流可以达到0.2A，使用在井下的自动电动道岔控制、绞车的电动刹车、管道电动阀门等小负载控制中，保护灵敏可靠。
15、采用方形快开门结构，方便使用16、内部布局合理、结构简单，方便维护注意事项（1）本说明书适用于：QJZ2-80 矿用隔爆兼本质安全型真空电磁起动器QJZ2-80N 矿用隔爆兼本质安全型可逆真空电磁起动器QJZ2-60矿用隔爆兼本质安全型真空电磁起动器QJZ2-60N矿用隔爆兼本质安全型可逆真空电磁起动器（2）安装使用前请详细阅读使用说明书！（3）严禁带电开盖！（4）严禁损伤防爆面！（5）在使用和维护时，严禁更改本安电路参数及电器元件的规格、型号和参数。
（6）在用兆欧表测量起动器绝缘电阻时应将综合控制保护器的接线断开，以免损坏内部元件，如需测量电阻请用万用表测量。
(7)起动器在远控时不准使用接地芯线作为本安控制回路控制线。
一概述1.主要用途及适用范围QJZ2—80（60）/1140（660）矿用隔爆兼本质安全型真空电磁起动器（以下简称起动器）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50Hz，额定电压1140V 或660V的供电系统中，控制额定电流至60A、80A的三相鼠笼式异步电动机的直接起动、停止及反转，同时对电动机及有关电路进行保护。
2. 型号的组成及代表意义表示可逆型额定工作电压，V额定工作电流，A设计序号真空隔爆兼本安型起动器3. 防爆型式与防爆标志为: 矿用隔爆兼本质安全型标志为: Exd[ib]I4 本产品执行标准： MT111 - 1998二正常工作条件1. 周围环境温度为-5℃～+40℃；2. 矿井大气压力（80～110）kPa（在地面使用时海拔高度不超过2000m）；3. 相对湿度不大于95％（＋25℃时）；4. 在有甲烷和煤尘爆炸性气体混合物的煤矿井下；5. 在无破坏绝缘的气体或蒸汽的环境中；6. 在无显著摇动和冲击振动的地方；7. 在与水平面安装倾斜度不超过15º；8. 能防止滴水的地方；9. 污染等级：3级；10.安装类别：Ⅲ类。
三结构概述起动器由装在撬形托架上的长方形隔爆外壳，本体组件组成。
隔爆外壳分上、下腔两部分。
上腔为接线腔，下腔为主腔，起动器的输出电缆和控制电缆的连接，均采用压盘式引入装置。
起动器的前门采用快开门结构。
开门时，先顺时针转动门右旁锁孔里的门栓，直至门栓完全脱离前门插入转轴缺槽，然后将门手柄向上板并使其上转，门向上平移脱离卡板后打开。
前门打开后，以正常的操作方式不能合上隔离开关。
隔离开关工作手柄有正向、停止、反向三个位置。
隔离开关与真空接触器之间的电气联锁，是通过停止按钮和隔离开关把手联锁，若要扳动隔离开关必须先按下停止按钮，否则隔离开关无法旋转。
这样就可以避免隔离开关带负荷分断，但在紧急情况下，如接触器触头粘连，允许隔离开关带负荷切断电源。
起动器的组成电器元件（真空接触器、隔离换相开关、变压器、电流互感器、真空管保护装置、综合电脑保护器、控制按钮等）均安装在芯架上，起动器前门打开后，芯架可沿导轨拉出，以方便安装和维修。
四主要技术性能指标：1、额定电压：1140V或660V2、额定电流：80A、60A3、机械寿命： 100万次；电寿命（AC4）： 3万次4、工作制：八小时工作制及断续周期工作制。
5、当电源电压为额定值的75%～110%时，起动器应能可靠工作。
6、防护等级 IP54。
7、本安参数：U: AC24V I: AC58mA在远控时，控制电缆的长度200米，控制电缆截面积≥平方毫米，控制电缆分布电容≤μF/km，分布电感≤1mH/km。
8、起动器的额定工作电流（Ie）及相应的额定控制功率（Pe），见表1：9、起动器过载保护、断相保护由综合保护器实现，其过载保护特性如表2所示；断相保护特性如表3所示。
综合保护器在过载、断相保护动作后显示器均显示相应的信息。
表1当起动器主电路对地绝缘电阻降低到表4整定值以下时，应实现主电路漏电闭锁，当上升到解锁电阻值时，应解除主电路漏电闭锁。
综合保护器的显示器应能显示相应的漏电闭锁电阻值（大于200K时显示200K、小于1K时显示1K），显示值与实际值误差不大于±2kΩ。
表4起动器采用综合保护器时，具有过电压保护功能。
当主电路电压上升至额定电压的倍（允许误差±10%）时，起动器应能可靠切断电路。
12、起动器采用真空管保护装置，抑制真空接触器分断时或其它情况产生的瞬时过电压。
13、外型参数表5五工作原理1、 QJZ2-80(60)工作原理起动器的工作原理如附图所示。
将隔离换相开关HK手动合闸，这时变压器T1得电，T1输出18V和36V两组电源，18V电源供给保护器做电源使用。
36V电源供给真空接触器吸合及保护器内部的本安回路中的本安变压器使用。
保护器得电后首先进行自检，无故障则进入等待起动的状态。
若没有外接风电闭锁时需要将九芯接线柱XT2上的A5、A6短接。
当需要就地控制时，将S1拨在“近控”的位置上，按下起动按钮“QA1”，内部的继电器KB吸合，KM得电吸合，通过辅助节点KM-2保持。
需要停止时，按下停止按钮“TA1”，真空接触器KM失电，负载断开。
当需要远方控制时，将S1拨在“远控”位置上，按下远端的起动按钮“QA2”，内部的继电器KB吸合，KM得电吸合，通过辅助节点KM-2保持。
需要停止时，按下停止按钮“TA2”，内部的继电器KB释放，真空接触器KM失电，负载断开。
也可以通过就地的停止按钮“TA1”停止。
注意远控时远方按钮必须加二极管方可起动。
当需要水位控制时，将S1拨在“水位控制”位置上，当外部水位达到高水位时，内部的继电器KB吸合，KM得电吸合，负载得电。
当水位降低到低水位以下时，真空接触器KM失电，内部的继电器KB释放，真空接触器KM失电，负载断开。
漏电检测回路为：母线C、二极管DB1、接触器常闭触点KM—3、到C13进入保护器，接通漏电检测。
当真空接触器吸合，KM-3打开，漏电检测回路断开。
电流互感器LH的输出端分别接到保护器的C9、C10、C11、C12上，在保护器内微机检测电流信号与电流整定值进行比较，电流超限时按照反时限的规律断电。
在起动器的侧面上有八个按钮，它们分别是：就地起动QA、停止TA 、设定向上、设定向下、设定确认、复位按钮、漏电检测、过流检测。
2、 QJZ2-80(60)N工作原理可逆起动器的工作原理如附图所示。
将隔离换相开关HK手动合闸，这是变压器T1得电，T1输出18V和36V两组电源，18V电源供给保护器做电源使用。
36V电源供给真空接触器吸合及保护器内部的本安回路中的本安变压器使用。
保护器得电后首先进行自检，无故障则进入等待起动的状态。
若没有外接风电闭锁时需要将九芯接线柱XT2上的A5、A6短接。
当需要就地控制时，将S1拨在“近控”的位置上，按下起动按钮QA1（QA2），内部的继电器KB1（KB2）吸合，KM1(KM2)得电吸合，通过辅助节点KM1-2（KM2-2）保持。
需要停止时，按下停止按钮“TA1”，真空接触器KM1（KM2）无电释放，电机停转。
开关回复到初始状态。
当需要远方控制时，将S1拨在“远控”位置上，按下远端的起动按钮QA3(QA4)，内部的继电器KB1(KB2)吸合，KM1(KM2)得电吸合，通过辅助节点KM1-2（KM2-2）保持。
需要停止时，按下停止按钮“TA2”，内部的继电器KB1(KB2)释放，真空接触器KM1（KM2）无电释放，电机停转。
开关回复到初始状态。
也可以通过就地的停止按钮“TA1”停止。
注意远控时远方按钮必须加二极管方可起动。
为防止两只真空接触器KM1、KM2同时吸合造成短路，在中间继电器KB1，KB2之间接入对方的常闭接点、起动按钮QA1，QA2之间各自引入对方的常闭接点，形成二组电气闭锁电路；同时为确保安全，在两只真空接触器的之间还设有机械联锁装置。
漏电检测回路为：母线C、二极管DB1、接触器常闭触点KM1—3、KM2—3、到C13进入保护器，接通漏电检测。
当真空接触器吸合，KM1—3、KM2—3打开，漏电检测回路断开。
电流互感器LH的输出端分别接到保护器的C9、C10、C11、C12上，在保护器内微机检测电流信号与电流整定值进行比较，电流超限时按照反时限的规律断电。
在起动器的侧面上有八个按钮，它们分别是：就地正传、反转、设定向上、设定向下、设定确认、复位按钮、漏电检测、过流检测。
六、安装、调整、使用、维修1、安装前的检查（1）检查起动器前门上的控制按钮、观察窗玻璃、电缆引入装置、贯穿母线接线柱等是否完好，若损坏应予修理或更换。
（2）检查各隔爆面有无损伤、锈蚀现象，隔爆间隙、隔爆长度是否符合规定数据。
（3）隔离开关操作手柄、门把手是否转动灵活，机械联锁是否可靠。
（4）检查箱体内有无因运输而落掉的零件，导线有无松动现象和断线，若有需及时处理。
（5）检查起动器各组成电器元件、保护器、熔断器是否完好。
（6）检查起动器是否受潮，如受潮应进行烘干处理。
（7）检查接地装置是否有油漆，如有需及时处理，安装时必须用大于4平方的铜芯电缆将壳体可靠接地。
（8）起动器在安装时，其环境条件应符合产品使用要求，安装后外壳需可靠接地。
（9）起动器在井下搬运过程中，应避免受强烈振动，严禁翻滚, 必须轻压轻放。
（10）在井下安装后，应检查起动器的进出电缆连接是否可靠,暂不使用的喇叭嘴应用压盘、金属堵板、密封圈进行密封。
2、起动器操作步骤（1）检查开关电压等级是否和电压等级一致，不一致更改变压器抽头。
（2）隔离开关打在正或反的位置（3）起动前的操作此时显示面板显示电压，三相电流，漏电电阻，分闸状态；注意：若电压和实际电压不符，请检查设定菜单中“额定电压”选择是否正确。
