QBZ-80/660（380）矿用隔爆型真空电磁起动器使用说明书山东容力达矿用电器一、概述1、QBZ-80/660（380）矿用隔爆型真空电磁起动器，以下简称起动器。
所选用的CKJ5-80真空接触器，具有重量轻，体积小，分断能力大，噪音低，电弧不外露，打开上盖切断负荷电源或上盖不到位起动器不能工作，安全可靠等一系列优点。
2、起动器除选用真空接触器外，并配有JDB电动机综合保护器，使产品保护功能齐全，分断能力、电寿命、机械寿命强等优点，而且配有分断能力大的隔离换向开关，HG-125可在特殊情况下切断6倍额定电流一次，起动器还具有阻容过电压吸收保护装置RC，因此该起动器是煤矿更新换代的理想产品。
3、用途及适应范围起动器适用于含有沼气、甲烷爆炸气体和煤尘的矿井中，但周围介质中不得含有破坏金属和绝缘的活动性化学物质，在交流50H Z电压为660V或380V的线路中，直接或远距离起动，停止和正反转控制三相鼠笼型异步电动机，同时对电动机有关电路进行综合保护，主要用于井下刮板运输机、皮带机、通风机、卷扬机等及其它矿井设备中。
4、使用条件（1）a、海拔高度不超过2000米；（2）周围环境温度不高于40℃，不低于-5℃；（3）周围空气相对湿度不大于95%（+25℃时）；（4）有甲烷等爆炸性混合物矿井中；（5）与水平面的安装倾斜度不超过15°；（6）无明显摇动和剧烈冲击振动的地方；（7）在无足以破坏电气绝缘的气体或蒸气的环境中；（8）在有防止滴水的地方；（9）污染等级三级；（10）防护等经受IP5；（11）安装类别Ⅲ类。
5、起动器型号含义Q B Z –80 /660(380)额定工作电压（V）额定工作电流（A）真空矿用隔爆型起动器6、本起动器设计依据MT111-1998矿用隔爆型低压交流真空电磁起动器和企业标准。
7、起动器类别矿用隔爆型..标志.ExdI二、主要技术参数外型尺寸1、起动器主要技术参数见表一表一2、起动器选用JDB电机综合保护器，作为过载、短路、断相、漏电闭锁等保护。
安装使用前请详细阅读使用说明书一、适用范围QBZ系列矿用隔爆型真空电磁起动器主要适用于具有爆炸性危险气体（甲烷、煤尘混合物）的煤矿井下，在额定电压380、660V，额定频率50Hz，额定电流至200A的三相交流中性点不直接接地供电系统中，对隔爆型三相鼠笼型电动机直接起动、停止和反转控制。
起动器具有失压、过压、短路、过载、断相及漏电闭锁等保护。
1、起动器采用三极真空交流接触器，主触头密封在真空开关管内，无需维护，具有电弧不外露，适用于频繁操作，主触头磨损小，电寿命长，安全可靠的特点。
2、起动器采用新型换相隔离开关，换相动作可靠，并有经改进的灭弧罩，灭弧效果良好。
3、具有就地和远距离控制电机起动停止的功能，具有JDB型电机综合保护器实现过载、断相、短路及漏电闭锁保护。
二、环境条件a）周围环境温度为-5℃~ +40℃；b）相对湿度不大于95%（+25℃）；c）海拔高度不超过2000m（0.08~0.11MPa）；d）具有甲烷及煤尘混合气体的煤矿井下；e）无破坏金属和绝缘材料的腐蚀性气体的地方；f ）与垂直面的安装倾斜度不超过15°；g ）在无显著摇动和冲击振动的地方；h ）能防止滴水的地方；i ）环境污染等级为3级；j ）安装类别为Ⅲ类； 三、技术特征1、型号含义额定电压 额定电流 真空 隔爆型电磁起动器2、防爆型式起动器为矿用隔爆型：ExdI 3、技术参数3.1、本体主要技术数据见表13.2、JDB电机综合保护主要技术性能及整定见表23.2.1过载保护特性如表2JDB电流整定表表2-1注：JDB33#线是漏电闭锁线，使用时应和开关电压相符。
表2-23.2.4漏电闭锁起动器应具有漏电闭锁保护功能，当主电路对地绝缘电阻降到表5动作值以下时，应实现主电路漏电闭锁，当上升到动作值的1.5倍时，应解除主电路漏电闭锁。
3.3、起动器的隔爆面性能参数见表63.4、起动器的其它有关参数见表7表7四、结构特征1、起动器本体的所有机电器件装在金属底板的正反两面：（1）正面有：真空接触器，用于主电路的接通与分断。

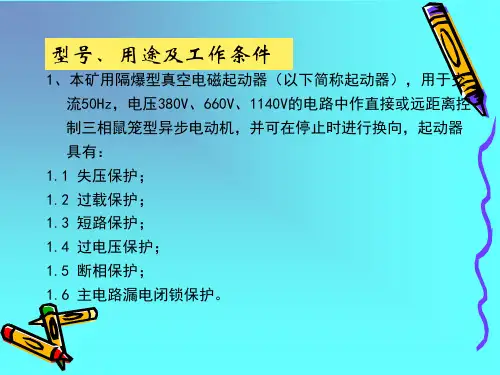

QBZ-120(80)/1140(660)N 矿用隔爆型可逆真空磁力起动器使用说明书一、主要用途与适用范围：1、QBZ系列矿用隔爆型可逆真空磁力起动器（以下简称起动器），适用于煤矿井下含有爆炸性气体（甲烷）和煤尘混合物的环境中。
主要用于交流50赫，电压至1140V或660伏，额定工作电流200安以下的供电线路中。
对矿用隔爆型三相鼠笼异步电动机直接起动和停止，需要时还可以进行远方控制。
2、起动器的正常工作条件：a）海拔高度不超过2000米；b）周围环境温度为-5℃～+40℃；c）周围空气相对湿度不大于95%（+25℃）；d）在无破坏绝缘的气体或蒸汽的环境中；e）在无显著摇动和冲击振动的地方；f）与水平面的安装倾斜度不超过15°；g）能防止滴水的地方；h）污染等级3级，安装类别Ⅲ类。
3、起动器具有下列保护：a）过载保护；b）短路保护；c）断相保护；d）主电路漏电闭锁保护；e）过电压保护。
4、起动器的额定工作制：a）八小时工作制；b）不间断工作制；c）断续周期工作制；Ac-3类通电持续率40%，操作频率600次/小时。
Ac-4类通电持续率40%，操作频率120次/小时。
5、电源条件：起动器适用于交流50赫，电压至1140V或660V的电力系统，允许电压波动范围75～100%额定电源电压。
二、规格及技术参数1、起动器的型号及含义：Q B Z —□ / □ N可逆型额定电压V:660、1140额定工作电流A:80、120、200真空隔爆型起动器2、起动器的主要技术参数：3、起动器中隔离开关的主要技术参数：隔离开关的分断能力为6Ie，机械寿命为正反各3000次。
4、起动器的规格及基本参数：5.起动器的电气间隙与爬电距离：主电路的最小电气间隙为18mm，最小爬电距离为28mm。
控制电路的最小电气间隙为6mm，最小爬电距离为6mm。
6.起动器中真空接触器的主触头参数：注：真空接触器的调整及维护详见真空接触器使用说明书。
矿用隔爆型磁力启动器本节主要介绍QCZ83-120（225）型QJZ-300/1140-J型真空电磁起动器和QJZ-400/1140（660）智能型矿用隔爆兼本质安全型电磁起动器的用途、结构、工作原理和故障保护及测验系统等知识。
为以后的使用、维修打下良好基础。
应用：用于在易燃、易爆环境下，用来控制和保护电动机。
一、QCZ83-120（225）型真空磁力启动器1）主回路机械闭锁：前盖—手柄，手柄—停止按钮。
真空接触器的主触头用来接通和断开负荷线路，它具有分断能力强，寿命长，可频繁操作、安全可靠等优点。
JDB型电机综合保护装置为电子式继电器保护装置，具有短路、过负荷、断相和漏电、闭锁四种保护功能。
2）启动器的控制（1）就地控制：SA→近控 2.9-d i。
按下1SB：TC（4）→JDB（4.3）→KM→1SBs→1SB→5→SA→2→PE→TC（9）。
接触器：全波吸动半波维持。
（2）远方控制：SA→远控，9-d i，1-2SB，2-中间，9-2SBs。
按下2SB。
其原理同就地控制。
（3）顺序控制（图4-36）各启动器的接地端子PE都通过电缆接地电线连接在一起。
92-131==在后一台启动器的控制电路中串接了前一台启动器KMV3常开接点，其工作原理与远控相同。
3）保护回路QCZ83-120（225）开关具有过载、断相或短路故障的保护功能。
二、QJZ-300/1140-JC型真空电磁启动器1）用途及结构（1）作用：矿用隔爆兼本质安全型真空磁力启动器，用来控制大容量的采掘运机械设备。
（2）参数：额定电流300A，额定电压1140V。
（3）保护功能：具有失压、短路、过载、漏电闭锁、断相、过电压、真空接触器漏气闭锁，防止控制回路发生短路时自启动保护，并有短路、过载、断相、漏电闭锁、漏气和电源，运行指示。
电子插件中的所有的继电器动作均有发光二极管指示，具有试验开关，当试验开关拨至相应试验位置，可方便地检查各保护和控制线路。

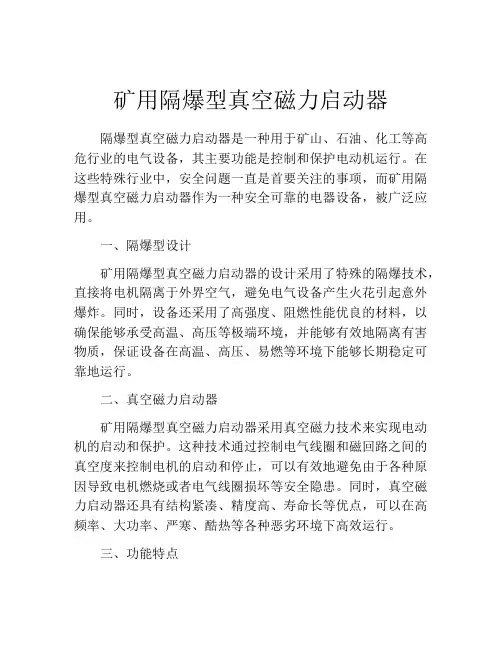

矿用隔爆型真空磁力启动器隔爆型真空磁力启动器是一种用于矿山、石油、化工等高危行业的电气设备，其主要功能是控制和保护电动机运行。
在这些特殊行业中，安全问题一直是首要关注的事项，而矿用隔爆型真空磁力启动器作为一种安全可靠的电器设备，被广泛应用。
一、隔爆型设计矿用隔爆型真空磁力启动器的设计采用了特殊的隔爆技术，直接将电机隔离于外界空气，避免电气设备产生火花引起意外爆炸。
同时，设备还采用了高强度、阻燃性能优良的材料，以确保能够承受高温、高压等极端环境，并能够有效地隔离有害物质，保证设备在高温、高压、易燃等环境下能够长期稳定可靠地运行。
二、真空磁力启动器矿用隔爆型真空磁力启动器采用真空磁力技术来实现电动机的启动和保护。
这种技术通过控制电气线圈和磁回路之间的真空度来控制电机的启动和停止，可以有效地避免由于各种原因导致电机燃烧或者电气线圈损坏等安全隐患。
同时，真空磁力启动器还具有结构紧凑、精度高、寿命长等优点，可以在高频率、大功率、严寒、酷热等各种恶劣环境下高效运行。
三、功能特点1、安全可靠：矿用隔爆型真空磁力启动器采用了特殊的隔爆设计和真空磁力技术，能够有效地避免电气设备产生火花引起意外爆炸，保障人员和设备的安全。
2、能耗低：矿用隔爆型真空磁力启动器采用低功耗的光电开关和控制电路设计，能够降低能耗并提高设备寿命。
3、维护简便：矿用隔爆型真空磁力启动器具有结构简单、维护方便的特点，能够降低维护成本和维护周期。
4、适应性强：矿用隔爆型真空磁力启动器适应性强，可以在各种恶劣环境下长期稳定可靠地运行，同时还可以与各种控制器、开关、传感器等设备配合使用，各种信号类型和控制方案可以根据实际需求进行定制。
四、应用范围隔爆型真空磁力启动器广泛应用于矿山、石油、化工等高危行业中，控制和保护电动机运行，特别是一些需要隔离有害物质、防止火花产生的场合。
与传统的电气设备相比，这种设备不仅可以提高安全性，还可以降低能耗，提高设备的可靠性，成为了高危行业中的必备设备。
实用标准文案尊敬的金科星用户：感谢您选择、使用金科星产品。
金科星产品质量优，性能佳。
为了方便您使用，请您详细阅读说明书，并按照说明书的步骤操作。
自始至终金科星的优质服务将伴随着您，使用时无论有什么问题，请按照说明书上的电话、地址联系，我们时刻恭候为您服务。
金科星---靠品质取胜！由于产品的升级，改进。
您所购买的金科星产品可能与说明书中介绍不完全一致。
请多关注！该系列产品执行企业标准执行标准编号：Q/ZJZ111－2009安标编号： MAD060054文档目录敬告用户 (2)概述 (3)用途和使用范围 (3)使用条件 (4)基本参数 (5)结构 (8)工作原理 (10)使用与维护 (13)注意事项 (14)常见故障分析排除表 (14)运输及贮存 (15)订货须知 (16)售后服务 (16)12敬告用户：为更好的售后服务优质化，我公司专门制定了金科星用户指导安装维修卡，请您务必配合我们在“服务单位意见”一栏里填写您们的意见后，交给专门售服人员。
如果你感到服务不满意，可拒绝在安装、维修卡上签字，并向我公司反映，我公司会及时进行处理，保证您的满意。
附：金科星用户指导安装、维修卡服务单位 联系人电话 产品名称 购货日期 保修期内□ 产品型号 产品编号保修期外□ 指导安装□故障现象 处理结果 服务单位意见分管领导意见 售服人员工作起止时间一、概述QBZ3-80/660(380)SF煤矿风机用隔爆型双电源真空电磁起动器（以下简称起动器），具有主启动器手动起动、主启动器出现故障时备用启动器自动起动；可使用于要求双回路、双电源不间断运行的局部扇风机、井下排水泵和气体抽样分析机的控制设备。
实现对掘进巷道进行不间断供风、排水、抽气的功能。
可用于煤矿井下具有瓦斯、煤尘爆炸危险的场合。
特别能可靠的对掘进工作面进行不间断通风控制，符合国家安全监察局2005年颁布实施的《煤矿安全规程》规定。
投资少、维修使用方便，保护性能齐全，运行安全可靠，可节省启动器的台数和多处电源接头，节约设备投资，并减少事故点，提高了工作效率，是目前掘进工作面理想的双电源双回路局部扇风机控制用起动器。
