QBZ-80/660（380）矿用隔爆型真空电磁起动器使用说明书山东容力达矿用电器一、概述1、QBZ-80/660（380）矿用隔爆型真空电磁起动器，以下简称起动器。

所选用的CKJ5-80真空接触器，具有重量轻，体积小，分断能力大，噪音低，电弧不外露，打开上盖切断负荷电源或上盖不到位起动器不能工作，安全可靠等一系列优点。

2、起动器除选用真空接触器外，并配有JDB电动机综合保护器，使产品保护功能齐全，分断能力、电寿命、机械寿命强等优点，而且配有分断能力大的隔离换向开关，HG-125可在特殊情况下切断6倍额定电流一次，起动器还具有阻容过电压吸收保护装置RC，因此该起动器是煤矿更新换代的理想产品。

3、用途及适应范围起动器适用于含有沼气、甲烷爆炸气体和煤尘的矿井中，但周围介质中不得含有破坏金属和绝缘的活动性化学物质，在交流50H Z电压为660V或380V的线路中，直接或远距离起动，停止和正反转控制三相鼠笼型异步电动机，同时对电动机有关电路进行综合保护，主要用于井下刮板运输机、皮带机、通风机、卷扬机等及其它矿井设备中。

4、使用条件（1）a、海拔高度不超过2000米；（2）周围环境温度不高于40℃，不低于-5℃；（3）周围空气相对湿度不大于95%（+25℃时）；（4）有甲烷等爆炸性混合物矿井中；（5）与水平面的安装倾斜度不超过15°；（6）无明显摇动和剧烈冲击振动的地方；（7）在无足以破坏电气绝缘的气体或蒸气的环境中；（8）在有防止滴水的地方；（9）污染等级三级；（10）防护等经受IP5；（11）安装类别Ⅲ类。

5、起动器型号含义Q B Z –80 /660(380)额定工作电压（V）额定工作电流（A）真空矿用隔爆型起动器6、本起动器设计依据MT111-1998矿用隔爆型低压交流真空电磁起动器和企业标准。

7、起动器类别矿用隔爆型..标志.ExdI二、主要技术参数外型尺寸1、起动器主要技术参数见表一表一2、起动器选用JDB电机综合保护器，作为过载、短路、断相、漏电闭锁等保护。

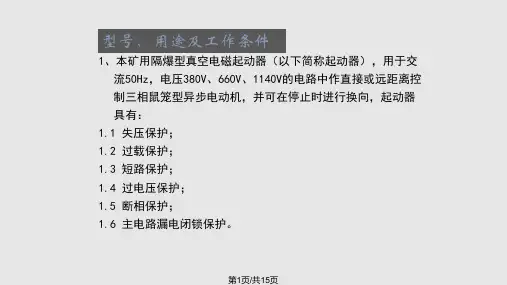

使用前请认真阅读使用说明书QJZ-200/1140（660）矿用隔爆兼本质安全型真空电磁起动器1 用途及适用范围1.1 本隔爆真空电磁起动器(以下简称起动器), 适用于含有爆炸性气体(甲烷)和煤尘的煤矿中,但周围介质中不得含有破坏金属和绝缘的活动性化学物质。

1.2 工作条件a. 海拨高度不超过2000米;b. 周围介质温度不高于+40︒C;c. 周围空气相对湿度不大于95%(+25︒C时);d. 须能防止水和液体浸入起动器内部;e. 无剧烈振动、颠簸以及与垂直平面倾斜在15度以下的环境中。

1.3 起动器主要用于就地或远距离起动和停止额定电压1140伏或660伏、频率为50赫的矿用隔爆型三相鼠笼式感应电动机, 并可在停止时进行换向。

必要时亦允许使用隔离换向开关直接停止电动机1.4 起动器具有漏电闭锁、过载、短路、三相不平衡（包括断相），欠压等保护并可实时显示主回路电流，电压值以及故障信息。

1.5 具有试验开关,可进行过载，断相，漏电闭锁等试验功能。

1.6 起动器工作制为8小时工作制, 操作频率不大于300次/小时。

2 产品型号及主要技术参数和技术性能2.1 型号的编制意义智能保护额定电压(V)额定电流(A)真空隔爆兼本质安全型起动器2.2 线路电压在75%-110%的额定电压时, 起动器能可靠地工作。

2.3.执行标准及产品特征：2.3.1 执行标准：MT/T111-1996 Q/Q20W-20062.3.2 防爆型式：隔爆兼本质安全型2.3.3 防爆标志: Exd[ib]I2.4本安回路最高开路电压 28V本安回路最大短路电流 55mA远控电缆长度 2500m;分布电感≤1Mh/Km;分布电容≤0.1uf2.5 漏电闭锁监视电压 DC12V检测电流〈1mA2.6 控制变压器原边工作电压AC1140V或AC660V。

2.7极限分断能力：3000A3 结构和性能概述3.1 起动器由装在撬形底架上的方形隔爆外壳,壳内芯子装配和门上芯子装配等三部分组成.外壳的前门为平面止口式,当前门右中侧部的机械闭锁解锁后,可以抬起起动器左侧固定于铰链上的操作手把,将门抬起约30毫米后(注意不要过于抬高),前门即可打开.关门时,用手平提铰链上的手把,转动前门即可关闭(转动前门时,注意操作手把的抬直高度,避免操作手把上部凸轮与铰链顶撞).打开前门后,先将前门上左右两侧中部的两个螺钉拆下来,将门上芯子装配向前拉动约18毫米后,门上芯子四角即可转动,以利维修.拧下紧固壳上芯子四角的四个螺钉和六根主导线,同时将控制回路的插接件拔下,壳上芯子装配即可取出.3.2 折页式门芯装配上装有:3.2.1 PIR-200综合保护器,配套的液晶显示器,为保护器供电的变压器TC3及微动开关组装A3.3.2.2 本安电路变压器TC23.2.3 中间继电器KA13.2.4 控制变压器TC13.2.5 先导回路插件A13.2.6 CA型接插件、千伏级插件、圆形插头座（两个）3.3 壳上芯子装配上装有:3.3.1 真空交流接触器CJZ-200/11403.3.2 控制回路千伏级熔断器FU3,FU4.3.3.3 电流互感器TA1-TA2和阻容吸收装置FV,消弧电容C.3.4 外壳上装有:3.4.1 隔离换向开关QS及其与停止按钮SB2之间的机械联锁装置3.4.2 接线空腔装有主电路进出线接线端子(进线三个,出线三个);控制电路进出线接线端子和接线端子排;其中K1-K6为本质安全回路的出线端子,K1、K2、K3接远控按钮，K4-K10供程控接线，E为接地线。

第四节矿用隔爆型磁力启动器本节主要介绍QCZ83-120（225）型QJZ-300/1140-J型真空电磁起动器和QJZ-400/1140（660）智能型矿用隔爆兼本质安全型电磁起动器的用途、结构、工作原理和故障保护及测验系统等知识。

为以后的使用、维修打下良好基础。

应用：用于在易燃、易爆环境下，用来控制和保护电动机。

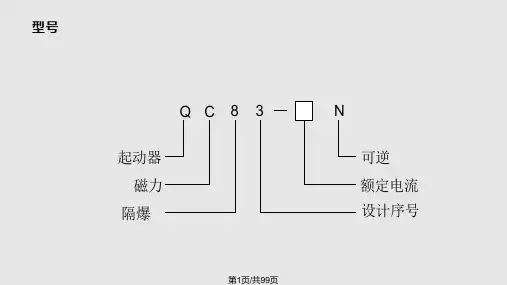

一、QCZ83-120（225）型真空磁力启动器1）主回路机械闭锁：前盖—手柄，手柄—停止按钮。

真空接触器的主触头用来接通和断开负荷线路，它具有分断能力强，寿命长，可频繁操作、安全可靠等优点。

JDB型电机综合保护装置为电子式继电器保护装置，具有短路、过负荷、断相和漏电、闭锁四种保护功能。

2）启动器的控制（1）就地控制：SA→近控 2.9-d i。

按下1SB：TC（4）→JDB（4.3）→KM→1SBs→1SB→5→SA→2→PE→TC（9）。

接触器：全波吸动半波维持。

（2）远方控制：SA→远控，9-d i，1-2SB，2-中间，9-2SBs。

按下2SB。

其原理同就地控制。

（3）顺序控制（图4-36）各启动器的接地端子PE都通过电缆接地电线连接在一起。

92-131==在后一台启动器的控制电路中串接了前一台启动器KMV3常开接点，其工作原理与远控相同。

3）保护回路QCZ83-120（225）开关具有过载、断相或短路故障的保护功能。

二、QJZ-300/1140-JC型真空电磁启动器1）用途及结构（1）作用：矿用隔爆兼本质安全型真空磁力启动器，用来控制大容量的采掘运机械设备。

（2）参数：额定电流300A，额定电压1140V。

（3）保护功能：具有失压、短路、过载、漏电闭锁、断相、过电压、真空接触器漏气闭锁，防止控制回路发生短路时自启动保护，并有短路、过载、断相、漏电闭锁、漏气和电源，运行指示。

电子插件中的所有的继电器动作均有发光二极管指示，具有试验开关，当试验开关拨至相应试验位置，可方便地检查各保护和控制线路。

危险！在操作手册中标有这个图标的地方是要您注意即将接近危险，可能的后果是：非常严重警告！标有这个图标的地方提供了危险状况的信息。

可能的后果是：非常严重的伤害甚至死亡。

注意！在操作手册中标有这个图标的地方是要您注意有害的状况。

可能的后果是：损坏输送机或邻近设备。

标有手的图表的地方说明要进行某种操作，标志着这个图标的连接段落表示必须根据规定的步骤进行的一系列操作，按照有关说明书一步一步地、安全和有效地进行。

警告！当设备发生故障时，一定要先切断上一级电源才可开盖维修。

警告！移动设备时不允许碰撞、翻滚或从高处往下扔，以防元器件的破碎、损坏和松动，发现破损之处要及时更换，松动之处应立即旋紧，以防遗忘造成事故。

设备应放置在无雨雪侵入，空气流通，相对湿度不大于95%RH（+20℃），温度不高于40℃不低于-5℃的仓库中。

第四章安装危险！您必须十分了解该设备的操控方法，才能操作设备。

您必须经过对现有操作人员进行的作业培训，并通过实践加深对设备控制系统的了解。

否则，不允许您操作该设备，应立即通知上级主管，要求参加培训。

警告！移动设备时不允许碰撞、翻滚或从高处往下扔，以防元器件的破碎、损坏和松动，发现破损之处要及时更换，松动之处应立即旋紧，以防遗忘造成事故。

设备应放置在无雨雪侵入，空气流通，相对湿度不大于95%RH（+20℃），温度不高于40℃不低于-5℃的仓库中。

本章包括正确储存和运输设备的重要资料。

按照本操作手册提示去做，将会增加设备的寿命和利用率，也可使您的运输工作进行得更快捷和更安全。

仔细注意本章各部分将会帮助简化您的日常工作。

PDF created with pdfFactory trial version 警告！任何工作都要遵守本手册的安全指南，也要遵守国家和矿方管理管理部门制订的特殊安全指南和操作规程，否则将导致最严重的事故，甚至造成死亡。

PDF created with pdfFactory trial version 警告！第一次试运行和测试运行只能由经过良好培训的、有经验的、熟悉井下特殊条件和安全规程的工作组来进行，他们还必须能熟练地操作设备并了解有关操作手册的内容。

QBZ—200/1140（660）D 矿用隔爆型真空电磁起动器QBZ—200/1140（660）N智能型使用说明书一、概述：QBZ系列矿用隔爆型智能化真空电磁起动器（以下简称起动器），适用于含有爆炸性气体环境（甲烷、煤尘）的煤矿井下。

在交流50Hz，电压为1140、660V或380V的线路中，对隔爆型三相鼠笼电动机进行起动、停止或反转、正转切换等控制，并能对本起动器所控制的负载线路和电动机进行保护，控制方式可采用就地控制或远方控制，并可在停机时进行换向。

起动器采用快开门结构，结构简单合理，操作方便，本体采用横板推拉式，隔离开关独立安装方式，使用简单的控制线路，便于维护。

本起动器采用WTB-I型微机监控保护装置，本装置以高性能单片机为核心，工业级外围芯片，精密小型互感器，小型专用继电器，以及科学算法，保护可靠灵敏，测量精确。

模块化的硬件设计，科学的编程方法，多种抗干扰措施，高精度的A/D转换，使该装置具备高性能，高抗干扰力。

采用大屏幕液晶中文汉显，菜单式操作。

重要操作设有授权密码，既方便了用户操作又有效地防止无关人员擅自更改重要参数的可能。

该装置具备查询、修改、故障记录、自检等功能。

标准的RS-485/RS-232通讯接口（订货时必须说明），使该装置具有遥测、遥调、遥控等功能。

可直接构成煤矿井下无人值守系统的一部分。

二、工作条件：●海拔不超过2000米，周围环境压力为（~）×105Pa;●周围环境温度为-5℃~+40℃；●周围空气相对湿度不大于95%（+25℃）；●须防止水或其它液体浸入起动器内部；●无剧烈振动、颠簸以及与水平面安装倾斜度不超过15°。

三、型号意义：Q B Z——□/□（□）N开关类型（N为可逆，D为普通）第二额定工作电压（V）最高额定工作电压（V）额定电流（A）真空隔爆型起动器四、主要技术参数和技术性能：WTB-1智能型综合保护装置保护动作性能：五、结构：见外形结构图，起动器由装在撬形底架上的方形隔爆外壳，本体装配采用立式结构，底部导轨，前门及电器件等部分组外壳的前门为平面止口式。

矿用隔爆型真空磁力启动器隔爆型真空磁力启动器是一种用于矿山、石油、化工等高危行业的电气设备，其主要功能是控制和保护电动机运行。

在这些特殊行业中，安全问题一直是首要关注的事项，而矿用隔爆型真空磁力启动器作为一种安全可靠的电器设备，被广泛应用。

一、隔爆型设计矿用隔爆型真空磁力启动器的设计采用了特殊的隔爆技术，直接将电机隔离于外界空气，避免电气设备产生火花引起意外爆炸。

同时，设备还采用了高强度、阻燃性能优良的材料，以确保能够承受高温、高压等极端环境，并能够有效地隔离有害物质，保证设备在高温、高压、易燃等环境下能够长期稳定可靠地运行。

二、真空磁力启动器矿用隔爆型真空磁力启动器采用真空磁力技术来实现电动机的启动和保护。

这种技术通过控制电气线圈和磁回路之间的真空度来控制电机的启动和停止，可以有效地避免由于各种原因导致电机燃烧或者电气线圈损坏等安全隐患。

同时，真空磁力启动器还具有结构紧凑、精度高、寿命长等优点，可以在高频率、大功率、严寒、酷热等各种恶劣环境下高效运行。

三、功能特点1、安全可靠：矿用隔爆型真空磁力启动器采用了特殊的隔爆设计和真空磁力技术，能够有效地避免电气设备产生火花引起意外爆炸，保障人员和设备的安全。

2、能耗低：矿用隔爆型真空磁力启动器采用低功耗的光电开关和控制电路设计，能够降低能耗并提高设备寿命。

3、维护简便：矿用隔爆型真空磁力启动器具有结构简单、维护方便的特点，能够降低维护成本和维护周期。

4、适应性强：矿用隔爆型真空磁力启动器适应性强，可以在各种恶劣环境下长期稳定可靠地运行，同时还可以与各种控制器、开关、传感器等设备配合使用，各种信号类型和控制方案可以根据实际需求进行定制。

四、应用范围隔爆型真空磁力启动器广泛应用于矿山、石油、化工等高危行业中，控制和保护电动机运行，特别是一些需要隔离有害物质、防止火花产生的场合。

与传统的电气设备相比，这种设备不仅可以提高安全性，还可以降低能耗，提高设备的可靠性，成为了高危行业中的必备设备。
