红外接收电路通常由红外接收二极管与放大电路组成，放大电路通常又由一个集成块及若干电阻电容等元件组成，并且需要封装在一个金属屏蔽盒里，因而电路比较复杂，体积却很小，还不及一个7805体积大！SFH506-38与RPM-638是一种特殊的红外接收电路，它将红外接收管与放大电路集成在一体，体积小（大小与一只中功率三极管相当），密封性好，灵敏度高，并且价格低廉，市场售价只有几元钱。

它仅有三条管脚，分别是电源正极、电源负极以及信号输出端，其工作电压在5V左右.只要给它接上电源即是一个完整的红外接收放大器，使用十分方便。

它的主要功能包括放大,选频,解调几大部分,要求输入信号需是已经被调制的信号。

经过它的接收放大和解调会在输出端直接输出原始的信号。

从而使电路达到最简化！灵敏度和抗干扰性都非常好，可以说是一个接收红外信号的理想装置。

HS0038信号电平：38kHz红外发射接收到时：OUT低电平输出38kHz红外发射接收不到时：OUT高电平输出Hs0038的使用注意事项：1：38kHz红外发射信号在HS0038接收角度范围边沿区域时，接收信号不断振荡无法稳定，因此为保证信号质量，使用时发射接收尽力正对为好；2：HS0038用于数据通讯时，在标准RS232下，波特率设置不要大于2400bps，否则HS0038无法区分到接收的信号（2400bps接近其带宽极限了）。

红外线一开始发送一段13.5ms的引导码，引导码由9ms的高电平和4.5ms 的低电平组成，跟着引导码是系统码，系统反码，按键码，按键反码，如果按着键不放，则遥控器则发送一段重复码，重复码由9ms的高电平，2.25ms的低电平，跟着是一个短脉冲。

以下是SON-2008+遥控器已经解出来的码值，供大家参考。

SON-2008+是索尔公司推出的最新一款万能电视机遥控器,适用于世界绝大部分不同品牌、不同型号、不同时期制造的电视机。

本品采用原装进口加强高存储芯片，增加新机型，内置1000组新代码，功耗低，性能强，具有未知代码识别功能，操作使用更方便、更简单，真正是电视机遥控器丢失、损坏、失灵的最佳选择。

红外接收管（头）工作原理煮透社红外接收头一般是接收、放大、解调一体头，一般红外信号经接收头解调后，数据“0”和“1”的区别通常体现在高低电平的时间长短或信号周期上，单片机解码时，通常将接收头输出脚连接到单片机的外部中断，结合定时器判断外部中断间隔的时间从而获取数据。

重点是找到数据“0”与“1”间的波形差别。

3条腿的红外接收头一般是接收、放大、解调一体头，接收头输出的是解调后的数据信号（具体的信号格式，搜“红外信号格式”，一大把），单片机里面需要相应的读取程序。

红外通信是利用红外技术实现两点间的近距离保密通信和信息转发。

它一般由红外发射和接收系统两部分组成。

发射系统对一个红外辐射源进行调制后发射红外信号，而接收系统用光学装置和红外探测器进行接收，就构成红外通信系统。

成品红外接收头的封装大致有两种：一种采用铁皮屏蔽；一种是塑料封装。

均有三只引脚，即电源正（VDD）、电源负（GND）和数据输出（VOUT）。

红外接收头的引脚排列因型号不同而不尽相同，可参考厂家的使用说明。

成品红外接收头的优点是不需要复杂的调试和外壳屏蔽，使用非常方便。

但在使用时注意成品红外接收头的载波频率,另外在遥控编码芯片输出的波形，在接收端收到接收到信号时，接收头输出的波形正好和遥控芯片输出的相反。

红外遥控常用的载波频率为38kHz，这是由发射端所使用的455kHz晶振来决定的。

在发射端要对晶振进行整数分频，分频系数一般取12，所以455kHz÷12≈37.9 kHz≈38kHz。

也有一些遥控系统采用36kHz、40kHz、56kHz等，一般由发射端晶振的振荡频率来决定。

一、红外线接收管：工作电压3V?5V 接收距离: 10m??20m型号红外遥控系统通用红外遥控系统由发射和接收两大部分组成。

应用编/解码专用集成电路芯片来进行控制操作，如图1所示。

发射部分包括键盘矩阵、编码调制、LED红外发送器；接收部分包括光、电转换放大器、解调、解码电路。

1838红外接收头产品名称 :红外线接收头产品尺寸：（7.8×6.7×6.3）MM产品型号 : LBST1838C 产品描述：圆点铁壳封装接收头厂家QQ 2285117511在线为您制作分享型号规格书型号: LBST1838C1．特性●圆形设计、内外双屏蔽、铁壳封装;●内置专用IC;●宽角度及长距离接收;●抗干挠能力强;●能抵挡环境干挠光线;●低电压工作;●应该用范围广2．应用:■视听器材(音箱,车载DVD、车载MP3、车载蓝牙) ■家庭电器(电视机、机顶盒、空调、遥控风扇)■玩具类（玩具飞机、玩具车、跳舞毯）■其它类（LED控制器、洗手机、遥控蜡烛）3，尺寸（单位MM)型号: LBST1838C 4．应用电路图:5．原理图：6．光电参数(T=25℃ Vcc=5v f 0=38KHZ)：※ 光轴上测试,以宽度600/900μs 为发射脉冲,在5CM 之接收范围内，取50次接收脉冲之平均值。

型号: LBST1838C7.测试波型:参 数 符号 测试条件 Min Type Max 单 位 工作电压 V CC 2.7 5.5 V 工作电流 Icc 0.6 0.8 - mA 静态电流 Ice 无信号输入时 0.1 0.5 mA接收距离 L 裸试 25 30 M接收角度 θ1/2 ±35 Deg载波频率 f 0 37.9 KHZBMP 宽度 f BW -3Db Bandwidth - 8 - kHz 低电平输出 V OL Vin=0V Vcc=5V 0.4 V 高电平输出 V OH Vcc=5V Vcc-0.3 Vcc V 输出脉冲 宽 度 T PWL Vin=50mVp-p 500 600 700 μS 波长 λP -- 940 nm8．特性曲线图(Characteristics Curve)(Tamb=25℃ unless otheruise specified)：型号: LBST1838C型号: LBST1838C9．极限参数:项目符号规格单位-0.3—6.5 V 供应电压VCC工作温度Topr -25— +85 ℃储存温度Tstg -40 —— +125 ℃10．推荐使用条件：项目符号Min Typ Mnx 单位工作电压Vcc 2.7 ----- 5.5 V输入频率FM 38 kHz工作温度Topr -20 25 80 ℃焊接距离波峰焊，距离胶体3mm处≤3S11．接收角度图：12．使用注意：1).在无任何外加压力及影响品质的环境下储存及使用;2).在无污染气体或海风（含盐分）的环境下储存及使用;3).在低湿度环境下储存及使用;4).在规定的条件下焊接引线管脚，焊接后，请勿施加外力;5).请勿清洗本产品，使用前，请先用静电带将作业员及电烙铁连接落地线;6).请注意保护红外线接收器的接收面，沾污或磨损后会影响接收效果，同时不要触碰表面。

本科生毕业设计（论文）论文题目：基于单片机的红外遥控系统设计毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。

对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。

作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。

作者签名：日期：本设计是基于单片机的红外遥控系统设计，设计内容包括了红外接收，红外解码和步进电机控制三大块。

如今红外遥控技术已经得到了广泛的应用；其利用红外线来传输数据，这种情况下不需要实体连线，体积小，成本低，功能强。

我们日常生活中的电视机，洗衣机，空调，航天飞机，工业现场设备等都运用了红外遥控的技术。

本设计中发射端采用专用的发射芯片来实现红外遥控码的发射，且遥控码格式是NEC标准。

接收端采用市面上流行的1838一体化红外接收头，接收到的红外信号经由1838接收头完成光/电转化和解调的工作，然后把33位的完整码发送到解码芯片中去完成解码工作。

本设计中的主芯片是STC89C52单片机，主芯片和解码芯片之间进行串行通讯。

系统启动后，解码芯片将解码后得到的8位数据码串行发送到主芯片中，然后通过主芯片来控制步进电机的正转，反转，加速，减速。

本设计中的被控对象是步进电机，步进电机最适合做数字控制。

步进电机是将电脉冲信号转变为角位移或线位移的开环控制元件。

e18-d80nk红外传感器检测原理
E18-D80NK红外传感器是一种常见的非接触式传感器，可用于检测物体的存在或距离。

其工作原理是基于红外线的反射和接收。

下面将详细介绍其检测原理。

该传感器由发射器和接收器两部分组成。

发射器使用一个红外二极管发射红外线，被检测物体反射一部分光线到接收器。

接收器内置一个红外光敏二极管，接收被反射的光线，并将其转化为电信号。

通过测量接收器输出的电信号，即可确定被检测物体的存在和距离。

当物体接近传感器时，被反射的光线的强度增加，接收器输出的电信号也随之增强。

通过对输出信号的测量，可以确定物体与传感器的距离。

该传感器具有高精度，测距范围为5mm至80cm，测距误差仅为±1mm。

除了距离测量外，E18-D80NK红外传感器还可用于检测物体的存在和移动。

当物体靠近传感器时，被反射的光线被接收器捕获，从而触发器件输出一个信号，表明检测到了物体的存在。

当物体移动过传感器时，反射光线的强度会发生变化，从而导致接收器输出的信号发生变化。

总之，E18-D80NK红外传感器是一种可靠的非接触式传感器，可以用于检测物体的存在、距离和移动等信息。

其工作原理基于红外线的反射和接收，具有高精度和稳定性。

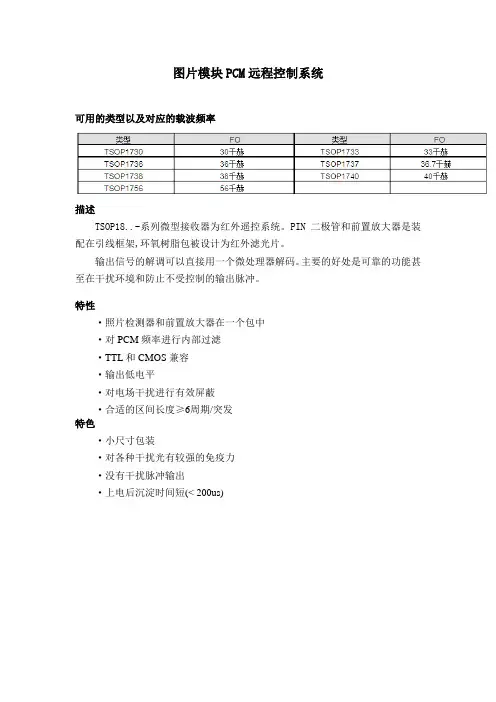

图片模块PCM远程控制系统可用的类型以及对应的载波频率描述TSOP18..-系列微型接收器为红外遥控系统。

PIN二极管和前置放大器是装配在引线框架,环氧树脂包被设计为红外滤光片。

输出信号的解调可以直接用一个微处理器解码。

主要的好处是可靠的功能甚至在干扰环境和防止不受控制的输出脉冲。

特性·照片检测器和前置放大器在一个包中·对PCM频率进行内部过滤·TTL和CMOS兼容·输出低电平·对电场干扰进行有效屏蔽·合适的区间长度≥6周期/突发特色·小尺寸包装·对各种干扰光有较强的免疫力·没有干扰脉冲输出·上电后沉淀时间短(< 200us)框图绝对最大额定值（amb T = 25℃）参数 测试条件 符号值单位 电源电压 （2脚） S V -0.3---6.0 V 电源电压 （2脚） S V 5mA 输出电压 （引脚3） O V -0.3---6.0 V 输出电流 （引脚3） O I 5 mA 结温J T100 ℃ 存储温度范围 stg T -25------85 ℃ 工作温度范围amb T -25------85 ℃ 耗电量 amb T ≤85℃ tot P 50 mW 焊接温度10≤t ssd T260℃基本特点（ amb T = 25℃）参数测试条件符号 最小 典型 最大 单位 电源电流（引脚3）0v 5v ==E V S ，SD I0.9 1.2 1.5 mAklx 40,5==V S E V V sunlight SH I1.3 电源电压（引脚3） S V 4.5 5.5 V 传输距离 V E V 0=,测试信号参见图7d 35 m 输出电压(引脚1)o2e f f m /m 7.0E mA 5.0===，，W I O SLOSL V250mV辐照度(30至40KHZ) 脉冲宽度公差：o pi po o pi f t t f /6/4t +<<-min e E 0.3 0.5 2/m mW辐照度（56KHZ ） 0.4 0.7 辐照度max e E302m /W方向性 传输距离的半角 2/1φ45±deg应用电路*）建议,抑制电源干扰合适的数据格式TSOP18电路是这样设计的：避免由于噪声或干扰造成的异常输出脉冲。

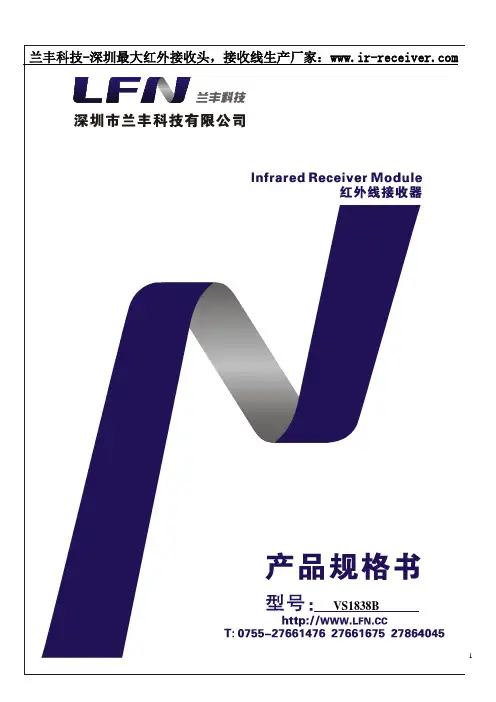

型号: VS1838B1．特性：VS1838B/T●小型设计;●内置专用IC;●宽角度及长距离接收;●抗干挠能力强;●能抵挡环境干挠光线;●低电压工作;2．应用:■视听器材(音箱,电视,录影机,碟机)■家庭电器(冷气机,电风扇,电灯)■其它红外线遥控产品;3．尺寸：兰丰科技-深圳最大红外接收头，接收线生产厂家：型号: VS1838B4．应用电路图:5．原理图：6．光电参数(T=25℃ Vcc=5v f0=38KHZ)：参数符号测试条件Min Type Max 单位工作电压VCC2.7 5.5 V工作电流Icc 0.6 0.8 - mA静态电流Ice 无信号输入时0.1 0.5 mA接收距离L ※20 23 M接收角度θ1/2 +/-35Deg载波频率f38 KHZBMP 宽度fBW-3Db Bandwidth - 8 - kHz低电平输出VOLVin=0V Vcc=5V 0.4 V高电平输出VOHVcc=5V Vcc-0.3 Vcc V输出脉冲宽度TPWLVin=50mVp-p 500 600 700 μSTPWHVin=50mVp-p 540 640 740 μS※光轴上测试,以宽度600/900μs为发射脉冲,在5CM之接收范围内，取50次接收脉冲之平均值。

兰丰科技-深圳最大红外接收头，接收线生产厂家：型号: VS1838B7．测试波型:8．特性曲线图(Characteristics Curve)(Tamb=25℃ unless otheruise specified)：兰丰科技-深圳最大红外接收头，接收线生产厂家：型号: VS1838BTypical Electrical Curves at Temp=25℃兰丰科技-深圳最大红外接收头，接收线生产厂家： 型号: VS1838B。

一体化红外线接收模块及其在红外抄表通讯中的应用摘要：随着电力自动化和智能化的发展，抄表自动化的要求越来越高，目前，市场上用于实现抄表自动化需要的仪表模块主要是以Temic 公司的红外线接收模块 TSOP 18 xx 系列芯片为代表的通用型模块，本文介绍了一种一体化红外线接收模块技术和基于该技术的红外抄表通讯方案。

关键词：TSOP 1838芯片；一体化红外线接收模块；红外抄表通讯1引言目前，用于实现抄表自动化的仪表模块主要是以Temic公司的TSOP 18 xx系列芯片为代表的通用型模块，该系列芯片具有体积小、功耗低、功能强等等优点。

其中，TSOP 18 xx系列芯片内置红外通信接口，实现红外线通讯；另外还有一些专用芯片，如C8051F030和C8051F03等，这些专用芯片具有更高的性价比。

在实际应用中发现这两种类型的产品不能实现对电表数据进行无线传输，本文介绍一种基于TSOP 1838的红外抄表通讯方案。

该红外通讯方案是在红外线通讯模块上增加了一块红外接收模块，通过此模块将采集到的数据实时地发送给控制系统。

2 TSOP18xx系列芯片概述TSOP18xx系列是由美国 Temic公司研制生产的一种通用型红外接收模块，其产品性能价格比非常高，已广泛应用于各个领域，其中包括：工业控制系统、家电设备和个人健康监护系统等。

该产品采用16位单片机进行控制，通过4根双绞线（ADL）或4根光电耦合线与上位机进行通讯，具有功耗低、接收灵敏度高、抗干扰能力强、价格低廉等优点，可广泛应用于电力、煤气、燃气、热力、水及工业过程等领域。

TSOP18xx系列具有以下特点：(1)有：30 kHz,33 kHz,36 kHz,36.7 kHz,38 kHz,40kHz,56 kHz；(2)3~6)V的大范围操作电压；(3)工作电流：3 m A；(4)远程控制：4米以上；(5)内置式金属防护设备；(6)一种集成剪裁电路的功能；(7)各种主要的发送代码；(8)一种在各种情况下也能实现更高的接收灵敏度的智能自动增益控制（AGC）。

光谱位于红色光之外，波长为0.76～1.5μm，比红色光的波长还长，这样的光被称为红外线。

红外遥控是利用红外线进行传递信息的一种控制系统，红外遥控具有抗干扰，电路简单，编码及解码容易，功耗小，成本低的优点，目前几乎所有的视频和音频设备都支持这种控制方式。

一、红外遥控系统结构红外遥控系统主要分为调制、发射和接收三部分，如图1 所示：图1 红外遥控系统1.调制红外遥控发射数据时采用调制的方式，即把数据和一定频率的载波进行“与”操作，这样可以提高发射效率和降低电源功耗。

调制载波频率一般在30khz到60khz之间，大多数使用的是38kHz，占空比1/3的方波，如图2所示，这是由发射端所使用的455kHz晶振决定的。

在发射端要对晶振进行整数分频，分频系数一般取12，所以455kHz÷12≈37.9 kHz≈38kHz。

图2 载波波形1.发射系统目前有很多种芯片可以实现红外发射，可以根据选择发出不同种类的编码。

由于发射系统一般用电池供电，这就要求芯片的功耗要很低，芯片大多都设计成可以处于休眠状态，当有按键按下时才工作，这样可以降低功耗芯片所用的晶振应该有足够的耐物理撞击能力，不能选用普通的石英晶体，一般是选用陶瓷共鸣器，陶瓷共鸣器准确性没有石英晶体高，但通常一点误差可以忽略不计。

红外线通过红外发光二极管(LED)发射出去，红外发光二极管内部材料和普通发光二极管不同，在其两端施加一定电压时，它发出的是红外线而不是可见光。

图3a 简单驱动电路图3b 射击输出驱动电路如图3a和图3b是LED的驱动电路，图3a是最简单电路，选用元件时要注意三极管的开关速度要快，还要考虑到LED的正向电流和反向漏电流，一般流过LED的最大正向电流为100mA，电流越大，其发射的波形强度越大。

图3a电路有一点缺陷，当电池电压下降时，流过LED的电流会降低，发射波形强度降低，遥控距离就会变小。

图3b所示的射极输出电路可以解决这个问题，两个二极管把三级管基极电压钳位在1.2V左右，因此三级管发射极电压固定在0.6V左右，发射极电流IE基本不变，根据IE≈IC,所以流过LED的电流也基本不变，这样保证了当电池电压降低时还可以保证一定的遥控距离。

STC单片机1838红外线接收//此程序在硬件上测试通过，要弄懂的话就要去看看HT6221的时序图。

//此程序可以将读到的键值，地址码通过串口发送到计算机，上位机可用串口调试助手查看。

///C51的红外解码程序，可以根据需要自己修改：//11.0592Mhz#include//根据自己的接线来改sbit IRIN = P3^2; //红外接收器数据线sbit led = P3^7; //指示灯//////////////////////////////////////////////定义数组IRCOM，分别装解码后得到的数据//IRCOM[0] 低8位地址码//IRCOM[1] 高8位地址码//IRCOM[2] 8位数据码//IRCOM[3] 8位数据码的反码/////////////////////////////////////////////#define uchar unsigned char#define uint unsigned intuchar IRCOM[4]=0;bit flag=0;bit flagcom=0; //串口发送标志void delay014ms(unsigned char x); //x*0.14MSvoid IR_init(void);void delay014ms(unsigned char x) //x*0.14MS STC12C5410AD延时约0.15MS{unsigned char i;while(x--){for (i = 0; i<125; i++) //13{;}}}/////////////////初始化////////////void IR_init(void){EA=1;EX0=1; //允许总中断中断,使能 INT0 外部中断IT0=1; //触发方式为脉冲负边沿触发IRIN=1; //I/O口初始化}////////////解码过程//////////////void IR_CODE(void) interrupt 0 //在外部中断子程序中解码{unsigned char j,k,N=0;EX0 = 0;delay014ms(15);if (IRIN==1){EX0 =1;return;} //确认IR信号出现while (!IRIN) //等IR变为高电平，跳过9ms的前导低电平信号。
