红外接收头的参数

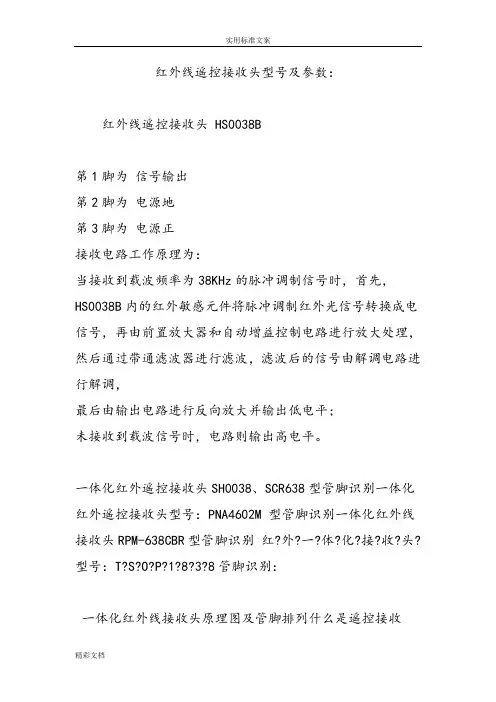

红外线遥控接收头型号及参数：红外线遥控接收头 HS0038B第1脚为信号输出第2脚为电源地第3脚为电源正接收电路工作原理为：当接收到载波频率为38KHz的脉冲调制信号时，首先，HS0038B内的红外敏感元件将脉冲调制红外光信号转换成电信号，再由前置放大器和自动增益控制电路进行放大处理，然后通过带通滤波器进行滤波，滤波后的信号由解调电路进行解调，最后由输出电路进行反向放大并输出低电平；未接收到载波信号时，电路则输出高电平。

一体化红外遥控接收头SH0038、SCR638型管脚识别一体化红外遥控接收头型号：PNA4602M 型管脚识别一体化红外线接收头RPM-638CBR型管脚识别红?外?一?体?化?接?收?头?型号：T?S?O?P?1?8?3?8管脚识别：一体化红外线接收头原理图及管脚排列什么是遥控接收头？所谓接收头就是将光敏二极管和放大电路组合到一起的元件，这些元件完成接收、放大、解调等功能。

所有红外线遥控器的输出都是用编码后的串行数据对30~56kHz的方波进行脉冲幅度调制而产生的。

如果直接对已调波进行测量，由于单芯片系统的指令周期是微秒(μs)，而已调波的脉宽只有20多μs，会产生很大的误差。

因此先要对已调波进行解调，对解调后的波形进行测量。

红外一体化接收头：红外线接收头一般是接收、放大、解调一体头，一般红外信号经接收头解调后，数据“0”和“1”的区别通常体现在高低电平的时间长短或信号周期上，单片机解码时，通常将接收头输出脚连接到单片机的外部中断，结合定时器判断外部中断间隔的时间从而获取数据。

重点是找到数据“0”与“1”间的波形差别。

输出端可与CMOS、TTL电路相连，这种接收头广泛用在空调，电视，VCD等电器中。

早期的红外一体化接收头一般由集成电路与接收二极管焊接在一块电路板上完成的，这种接收头具有体积大的缺点，现在的接收头是集成电路与接收二极管封装在一起的，不可拆，不可修，体积很小。

大多数接收头供电为5V，有极少数早期的接收头为12V供电。

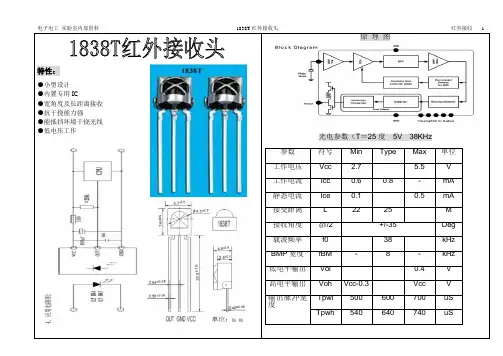

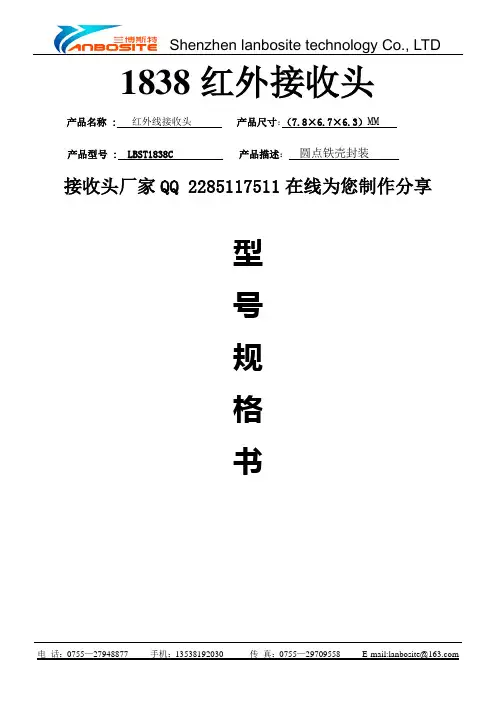

1838红外接收头产品名称 :红外线接收头产品尺寸：（7.8×6.7×6.3）MM产品型号 : LBST1838C 产品描述：圆点铁壳封装接收头厂家QQ 2285117511在线为您制作分享型号规格书型号: LBST1838C1．特性●圆形设计、内外双屏蔽、铁壳封装;●内置专用IC;●宽角度及长距离接收;●抗干挠能力强;●能抵挡环境干挠光线;●低电压工作;●应该用范围广2．应用:■视听器材(音箱,车载DVD、车载MP3、车载蓝牙) ■家庭电器(电视机、机顶盒、空调、遥控风扇)■玩具类（玩具飞机、玩具车、跳舞毯）■其它类（LED控制器、洗手机、遥控蜡烛）3，尺寸（单位MM)型号: LBST1838C 4．应用电路图:5．原理图：6．光电参数(T=25℃ Vcc=5v f 0=38KHZ)：※ 光轴上测试,以宽度600/900μs 为发射脉冲,在5CM 之接收范围内，取50次接收脉冲之平均值。

型号: LBST1838C7.测试波型:参 数 符号 测试条件 Min Type Max 单 位 工作电压 V CC 2.7 5.5 V 工作电流 Icc 0.6 0.8 - mA 静态电流 Ice 无信号输入时 0.1 0.5 mA接收距离 L 裸试 25 30 M接收角度 θ1/2 ±35 Deg载波频率 f 0 37.9 KHZBMP 宽度 f BW -3Db Bandwidth - 8 - kHz 低电平输出 V OL Vin=0V Vcc=5V 0.4 V 高电平输出 V OH Vcc=5V Vcc-0.3 Vcc V 输出脉冲 宽 度 T PWL Vin=50mVp-p 500 600 700 μS 波长 λP -- 940 nm8．特性曲线图(Characteristics Curve)(Tamb=25℃ unless otheruise specified)：型号: LBST1838C型号: LBST1838C9．极限参数:项目符号规格单位-0.3—6.5 V 供应电压VCC工作温度Topr -25— +85 ℃储存温度Tstg -40 —— +125 ℃10．推荐使用条件：项目符号Min Typ Mnx 单位工作电压Vcc 2.7 ----- 5.5 V输入频率FM 38 kHz工作温度Topr -20 25 80 ℃焊接距离波峰焊，距离胶体3mm处≤3S11．接收角度图：12．使用注意：1).在无任何外加压力及影响品质的环境下储存及使用;2).在无污染气体或海风（含盐分）的环境下储存及使用;3).在低湿度环境下储存及使用;4).在规定的条件下焊接引线管脚，焊接后，请勿施加外力;5).请勿清洗本产品，使用前，请先用静电带将作业员及电烙铁连接落地线;6).请注意保护红外线接收器的接收面，沾污或磨损后会影响接收效果，同时不要触碰表面。

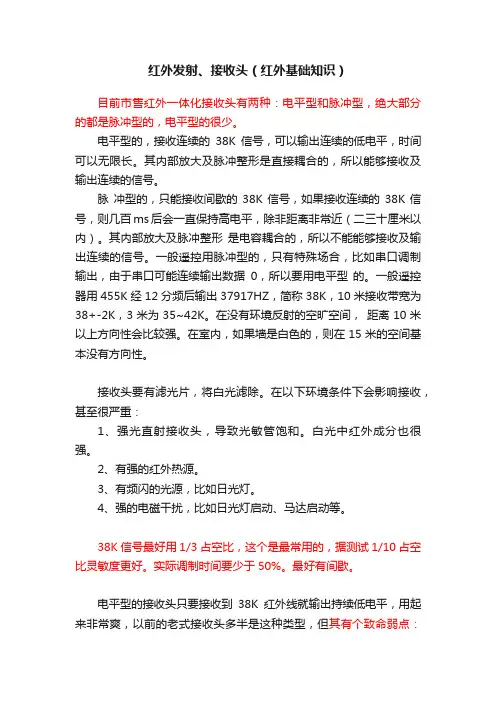

红外发射、接收头（红外基础知识）目前市售红外一体化接收头有两种：电平型和脉冲型，绝大部分的都是脉冲型的，电平型的很少。

电平型的，接收连续的38K信号，可以输出连续的低电平，时间可以无限长。

其内部放大及脉冲整形是直接耦合的，所以能够接收及输出连续的信号。

脉冲型的，只能接收间歇的38K信号，如果接收连续的38K信号，则几百ms后会一直保持高电平，除非距离非常近（二三十厘米以内）。

其内部放大及脉冲整形是电容耦合的，所以不能能够接收及输出连续的信号。

一般遥控用脉冲型的，只有特殊场合，比如串口调制输出，由于串口可能连续输出数据0，所以要用电平型的。

一般遥控器用455K经12分频后输出37917HZ，简称38K，10米接收带宽为38+-2K，3米为35~42K。

在没有环境反射的空旷空间，距离10米以上方向性会比较强。

在室内，如果墙是白色的，则在15米的空间基本没有方向性。

接收头要有滤光片，将白光滤除。

在以下环境条件下会影响接收，甚至很严重：1、强光直射接收头，导致光敏管饱和。

白光中红外成分也很强。

2、有强的红外热源。

3、有频闪的光源，比如日光灯。

4、强的电磁干扰，比如日光灯启动、马达启动等。

38K信号最好用1/3占空比，这个是最常用的，据测试1/10占空比灵敏度更好。

实际调制时间要少于50%。

最好有间歇。

电平型的接收头只要接收到38K红外线就输出持续低电平，用起来非常爽，以前的老式接收头多半是这种类型，但其有个致命弱点：抗干扰性太差，传输距离短（小于1m）。

而脉冲型一体化红外线接收头必须接受一定频率38K的载波的基带信号才有正常输出，如发送500HZ的38K载波，脉冲型一体化红外线接收头输出500HZ 方波，而如果发送连续的38K载波就会出项有瞬间低电平其后为高电平的现象。

这种脉冲型一体化红外线接收头克服了传统电平型接收头的不足：传输距离相对更远，稳定性大大增加，抗干扰性更强。

因此已经完全取代了老式的电平型接受头，在电子市场如不说明店主给你的绝对是脉冲性的。

现在国内红外接收的叫法很多，比如常用的，红外遥控接收、红外一体化接收等，台湾那边叫红外接收模组，国外叫Infrared Receiver Modules。

以前的红外遥控接收模组是将接收二极管、集成电路焊在一块板子上完成，这样既耗费工时，又存在检修的麻烦，而且成本高。

现在一体化的红外接收头将集成电路与接收二极管封装在一起，体积非常小，比如万州光电的MN01-2-CB 体积仅为5×5×2.4（毫米），价格也比较便宜，从性能与价格上，全面超越老的红外接收头。

市面上见的比较多的封装工艺有塑封和压模两种：
塑封的红外接收头，价格稍微便宜一些，IRM138S系列，多用在电视、机顶盒、车载、DVD等对遥控距离要求不高，而且使用环境相对平和的电器上。

塑封的红外接收头体积比压模的稍微大一点，一般是6.8×5.8×3.25（毫米）。

压模的红外接收头，价格稍微高一点，IRM38B系列，外形尺寸是6.9×6×3.7（毫米），多用在玩具、安防、空调、感应等对抗干扰能力和体积有要求的行业，压模的红外接收头都带有内屏蔽，在抗干扰能力上比塑封的好，体积比塑封的小一些，还有一款应用也很广泛的压模红外接收头IRM38A系列，体积是12.2×9.9×4，这一款通常用在暖风机，空调等有强电磁干扰的地方。

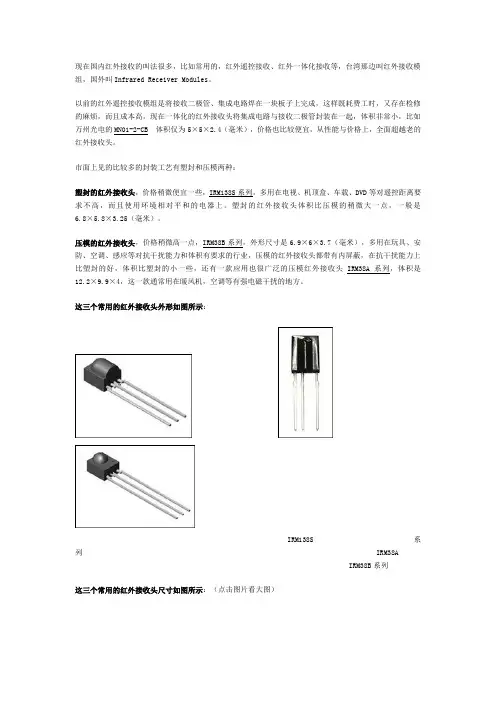

这三个常用的红外接收头外形如图所示：
IRM138S系列 IRM38A IRM3 8B系列
这三个常用的红外接收头尺寸如图所示：（点击图片看大图）
IRM138S系列尺寸 IRM38A系列尺寸IRM38B系列尺寸。

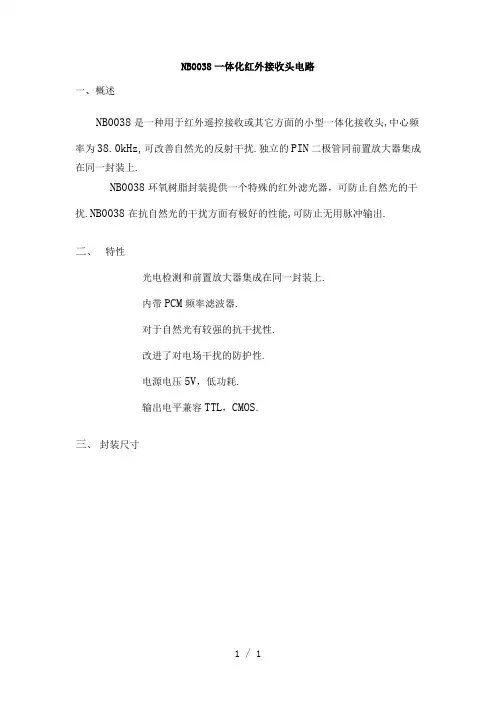

NB0038一体化红外接收头电路一、概述NB0038是一种用于红外遥控接收或其它方面的小型一体化接收头,中心频率为38.0kHz,可改善自然光的反射干扰.独立的PIN二极管同前置放大器集成在同一封装上.NB0038环氧树脂封装提供一个特殊的红外滤光器，可防止自然光的干扰.NB0038在抗自然光的干扰方面有极好的性能,可防止无用脉冲输出.二、特性光电检测和前置放大器集成在同一封装上.内带PCM频率滤波器.对于自然光有较强的抗干扰性.改进了对电场干扰的防护性.电源电压5V，低功耗.输出电平兼容TTL，CMOS.三、封装尺寸注意：1、除已标注外，公差为±0.25mm2、引脚之间的距离是在引脚从封装中露出来时测量的.四、框图五、技术参数1.极限值2.电光特性六、测试方法A.标准发送NB1838一体化红外接收头电路1.概述NB1838是一种用于红外遥控接收或其它方面的小型一体化接收头，中心频率为37.9kHz,可改善自然光的反射干扰。

独立的PIN 二极管同前置放大器集成在同一封装上。

NB0038环氧树脂封装提供一个特殊的红外滤光器，可防止自然光的干扰。

NB0038在抗自然光的干扰方面有极好的性能，可防止无用脉冲输出。

2.特性•光电检测和前置放大器集成在同一封装上。

•内带PCM频率滤波器。

•对于自然光有较强的抗干扰性。

•改进了对电场干扰的防护性。

•电源电压5V，低功耗。

•输出电平兼容TTL，CMOS。

外形图1.注：1.材料厚度：0.40±0.052.公差为±0.1（除另有注明外）。

四、框图五、技术参数1.极限值（Ta=25℃）2.电光特性(Vcc=5V)六、测试方法A.标准发送B.检测器距离测试C、脉宽测试七、特征曲线（TA=25℃）注1：晶体管的发射极和检测器之间的最大距离必须满足在标准发送条件下输出波形的满足的极限距离。

1.测量地点：无极度强烈反射光的室内。

2.光源：在没有高频灯光，而只有普通的荧光灯下，检测面的亮度是200±50Lux。

低功耗、低电流、低电压的小型红外接收头

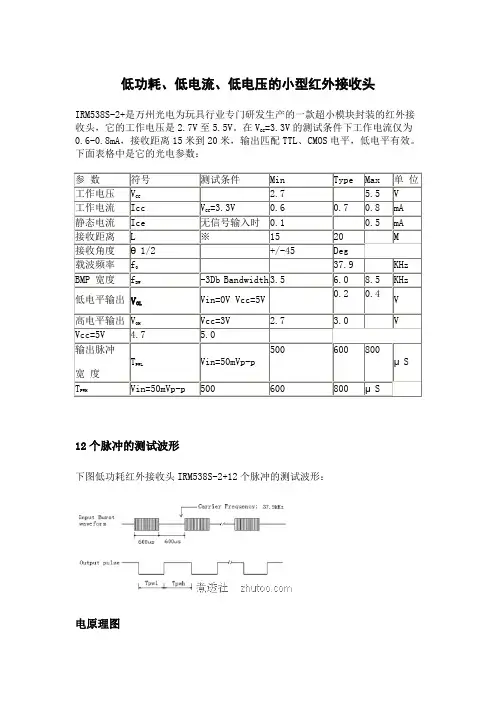

IRM538S-2+是万州光电为玩具行业专门研发生产的一款超小模块封装的红外接
=3.3V的测试条件下工作电流仅为收头，它的工作电压是2.7V至5.5V。

在V
CC
0.6-0.8mA，接收距离15米到20米，输出匹配TTL、CMOS电平，低电平有效。

下面表格中是它的光电参数：
12个脉冲的测试波形
下图低功耗红外接收头IRM538S-2+12个脉冲的测试波形：
电原理图
下面是低功耗红外接收头IRM538S-2+的电原理图：
低功耗红外接收头IRM538S-2+外观尺寸
红外接收头实物图
原创文章，版权所有©转载请注明：转载于“煮透社”。

本文标签：低功耗, 红外接收头。

NB0038一体化红外接收头电路一、概述NB0038是一种用于红外遥控接收或其它方面的小型一体化接收头,中心频率为38.0kHz,可改善自然光的反射干扰.独立的PIN二极管同前置放大器集成在同一封装上.NB0038环氧树脂封装提供一个特殊的红外滤光器，可防止自然光的干扰.NB0038在抗自然光的干扰方面有极好的性能,可防止无用脉冲输出.二、特性◆∙∙∙∙ 光电检测和前置放大器集成在同一封装上.◆∙∙∙∙ 内带PCM频率滤波器.◆∙∙∙∙ 对于自然光有较强的抗干扰性.◆∙∙∙∙ 改进了对电场干扰的防护性.◆∙∙∙∙ 电源电压5V，低功耗.◆∙∙∙∙ 输出电平兼容TTL，CMOS.三、封装尺寸注意：1、除已标注外，公差为±0.25mm2、引脚之间的距离是在引脚从封装中露出来时测量的.四、框图五、技术参数1.极限值2.电光特性六、测试方法A.标准发送NB1838一体化红外接收头电路1.概述NB1838是一种用于红外遥控接收或其它方面的小型一体化接收头，中心频率为37.9kHz,可改善自然光的反射干扰。

独立的PIN 二极管同前置放大器集成在同一封装上。

NB0038环氧树脂封装提供一个特殊的红外滤光器，可防止自然光的干扰。

NB0038在抗自然光的干扰方面有极好的性能，可防止无用脉冲输出。

2.特性∙光电检测和前置放大器集成在同一封装上。

∙内带PCM频率滤波器。

∙对于自然光有较强的抗干扰性。

∙改进了对电场干扰的防护性。

∙电源电压5V，低功耗。

∙输出电平兼容TTL，CMOS。

外形图1.注：1.材料厚度：0.40±0.052.公差为±0.1（除另有注明外）。

四、框图五、技术参数1.极限值（Ta=25℃）2.电光特性(Vcc=5V)六、测试方法A.标准发送B.检测器距离测试C、脉宽测试七、特征曲线（TA=25℃）注1：晶体管的发射极和检测器之间的最大距离必须满足在标准发送条件下输出波形的满足的极限距离。

红外线接收头可靠性测试
电老化试验是对接收头进行超过48小时的通电，主要检测焊线工序的可靠性，通常有些虚焊、或其他的存在隐患的焊接不良品是经不住考验的。

镀锡实验，是对接收头进行模拟客户现场使用条件进行的实验，来验证产品对焊接条件的适
应性。

常规实验条件是280度10秒。

接收头工作原理
标准的接收头应用电路，100欧的电阻是限流电阻，10以上的上拉电阻，电容的作用是滤
波。

接收头角度
接收头的接收角度±45度，在45度测试时大于6米。

接收头的波形
载波频率37.9KHZ，脉冲宽度600us左右，根据芯片而定，一般400-600-800.
接收波长接收头接收红外光曲线，接收的范围是750-1150，在940NM的左右的波长段是接收效果最好的，因此遥控器的发射管波长是940nm。

原创文章，版权所有©转载请注明：转载于“煮透社”。

本文标签：红外接收头。
