红外线接收头（管）介绍
红外线接收头（又称红外线接收模组，ＩＲＭ）是集成红外线接收ＰＤ二极管、放大、滤波和比较器输出等的ＩＣ模块．
红外线接收头分类通常可以按频率分为３６，３７．９，４０，５６．７Ｋｈｚ可按不同需求选择使用不同频点．
红外接收头，广泛应用在家用电视TV,DVD们不再制作接收放大电路，这样红外接收头简化了电路。
常用的一种红外接收头的外形，均有三只引脚，即电源正VDD、电源负(GND)和数据输出(Out)。
接收头的引脚排列因型号不同而不尽相同，因接收头的外形不同而引脚的区别。
红外接收电路通常由红外接收二极管与放大电路组成，放大电路通常又由一个集成块及若干电阻电容等元件组成，并且需要封装在一个金属屏蔽盒里，因而电路比较复杂，体积却很小，还不及一个7805体积大！SFH506-38与RPM-638是一种特殊的红外接收电路，它将红外接收管与放大电路集成在一体，体积小（大小与一只中功率三极管相当），密封性好，灵敏度高，并且价格低廉，市场售价只有几元钱。
它仅有三条管脚，分别是电源正极、电源负极以及信号输出端，其工作电压在5V左右.只要给它接上电源即是一个完整的红外接收放大器，使用十分方便。
它的主要功能包括放大,选频,解调几大部分,要求输入信号需是已经被调制的信号。
经过它的接收放大和解调会在输出端直接输出原始的信号。
从而使电路达到最简化！灵敏度和抗干扰性都非常好，可以说是一个接收红外信号的理想装置。
HS0038信号电平：38kHz红外发射接收到时：OUT低电平输出38kHz红外发射接收不到时：OUT高电平输出Hs0038的使用注意事项：1：38kHz红外发射信号在HS0038接收角度范围边沿区域时，接收信号不断振荡无法稳定，因此为保证信号质量，使用时发射接收尽力正对为好；2：HS0038用于数据通讯时，在标准RS232下，波特率设置不要大于2400bps，否则HS0038无法区分到接收的信号（2400bps接近其带宽极限了）。
红外线一开始发送一段13.5ms的引导码，引导码由9ms的高电平和4.5ms 的低电平组成，跟着引导码是系统码，系统反码，按键码，按键反码，如果按着键不放，则遥控器则发送一段重复码，重复码由9ms的高电平，2.25ms的低电平，跟着是一个短脉冲。
以下是SON-2008+遥控器已经解出来的码值，供大家参考。
SON-2008+是索尔公司推出的最新一款万能电视机遥控器,适用于世界绝大部分不同品牌、不同型号、不同时期制造的电视机。
本品采用原装进口加强高存储芯片，增加新机型，内置1000组新代码，功耗低，性能强，具有未知代码识别功能，操作使用更方便、更简单，真正是电视机遥控器丢失、损坏、失灵的最佳选择。
红外接收头一般是接收、放大、解调一体头，一般红外信号经接收头解调后，数据“0”和“1”的区别通常体现在高低电平的时间长短或信号周期上，单片机解码时，通常将接收头输出脚连接到单片机的外部中断，结合定时器判断外部中断间隔的时间从而获取数据。
重点是找到数据“0”与“1”间的波形差别。
3条腿的红外接收头一般是接收、放大、解调一体头，接收头输出的是解调后的数据信号（具体的信号格式，搜“红外信号格式”，一大把），单片机里面需要相应的读取程序。
红外通信是利用红外技术实现两点间的近距离保密通信和信息转发。
它一般由红外发射和接收系统两部分组成。
发射系统对一个红外辐射源进行调制后发射红外信号，而接收系统用光学装置和红外探测器进行接收，就构成红外通信系统。
先讲一讲什么是红外线。
我们知道，人的眼睛能看到的可见光按波长从长到短排列，依次为红、橙、黄、绿、青、蓝、紫。
其中红光的波长范围为0.62～0.76μm；紫光的波长范围为0.38～0.46μm。
比紫光波长还短的光叫紫外线，比红光波长还长的光叫红外线。
红外线遥控就是利用波长为0.76～1.5μm之间的近红外线来传送控制信号的。
常用的红外接收头有以下外形：更多…IRM38A系列???????? IRM138S系列????????? IRM38B系列?????????????? MN系列???????????????? IRM338系列相关的规格书请到这里下载：红外接收头规格书红外遥控系统常用的红外遥控系统一般分发射和接收两个部分。
发射部分的主要元件为红外发光二极管。
它实际上是一只特殊的发光二极管，由于其内部材料不同于普通发光二极管，因而在其两端施加一定电压时，它便发出的是红外线而不是可见光。
目前大量使用的红外发光二极管发出的红外线波长为940nm左右，外形与普通发光二极管相同，只是颜色不同。
红外发光二极管一般有黑色、深蓝、透明三种颜色。
判断红外发光二极管好坏的办法与判断普通二极管一样：用万用表电阻挡量一下红外发光二极管的正、反向电阻即可。
红外接收头的结构是什么？
众所周知，红外遥控器一般分为发射部分，红外接收头是接收部分，发射部分的主要部件是红外发光二极管，接收部分的构成最重要的部分是光敏二极管。
红外线接收头广泛应用于音响，电视，录像机，天花板箱，电加热器，电风扇，遥控车等。
一、红外线接收头的结构:
红外接头有集成电路和PD两个重要部件。
集成电路是接头处理部件，主要由硅晶和电路组成，是高度集成的部件。
主要功能包括过滤、整形、解码和放大。
PD是感光二极管，主要功能是接收光信号。
二、接头工作原理：
标准接收头采用电路，100欧电阻为限流电阻，上拉电阻超过10，电容作用为过滤器。
载波频率为37.9KHZ，脉冲宽度为600us左右，一般为400,600,800。
接收波长：接收头接收红外曲线，接收范围750-1150，940NM 左右波长段接收效果较好，遥控发射管波长940nm。
三、红外线接收头的内部框图:
接收头的内部结构框图集成了自动增益放大器、过滤器、解调器等电路，也包括限幅电路、比较器、积分器等。
因此，小接收头实际上集成了许多电路。

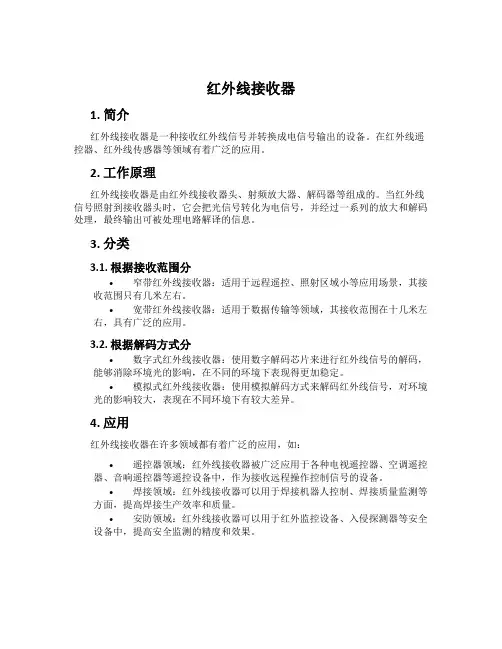

红外线接收器
1. 简介
红外线接收器是一种接收红外线信号并转换成电信号输出的设备。
在红外线遥控器、红外线传感器等领域有着广泛的应用。
2. 工作原理
红外线接收器是由红外线接收器头、射频放大器、解码器等组成的。
当红外线信号照射到接收器头时，它会把光信号转化为电信号，并经过一系列的放大和解码处理，最终输出可被处理电路解译的信息。
3. 分类
3.1. 根据接收范围分
•窄带红外线接收器：适用于远程遥控、照射区域小等应用场景，其接收范围只有几米左右。
•宽带红外线接收器：适用于数据传输等领域，其接收范围在十几米左右，具有广泛的应用。
3.2. 根据解码方式分
•数字式红外线接收器：使用数字解码芯片来进行红外线信号的解码，能够消除环境光的影响，在不同的环境下表现得更加稳定。
•模拟式红外线接收器：使用模拟解码方式来解码红外线信号，对环境光的影响较大，表现在不同环境下有较大差异。
4. 应用
红外线接收器在许多领域都有着广泛的应用，如：
•遥控器领域：红外线接收器被广泛应用于各种电视遥控器、空调遥控器、音响遥控器等遥控设备中，作为接收远程操作控制信号的设备。
•焊接领域：红外线接收器可以用于焊接机器人控制、焊接质量监测等方面，提高焊接生产效率和质量。
•安防领域：红外线接收器可以用于红外监控设备、入侵探测器等安全设备中，提高安全监测的精度和效果。
5. 结论
红外线接收器是一种广泛用于许多领域的设备，通过接收红外线信号并进行转换和解码，使我们可以更加方便地进行遥控、监测、控制等操作，并提高了工作效率和精度。

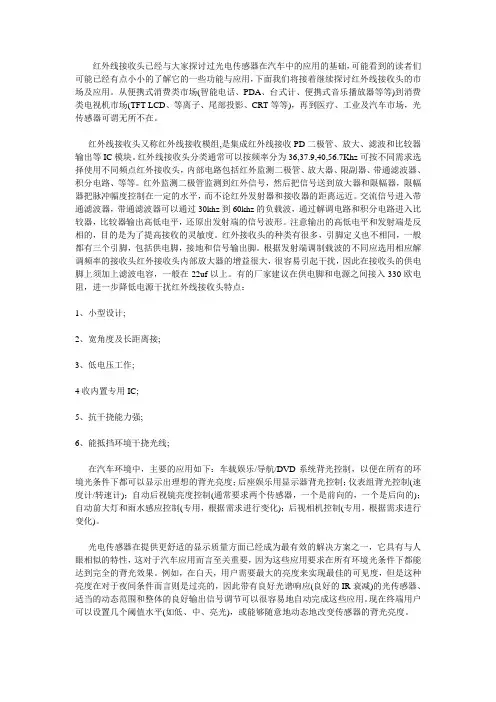

红外线接收头已经与大家探讨过光电传感器在汽车中的应用的基础，可能看到的读者们可能已经有点小小的了解它的一些功能与应用，下面我们将接着继续探讨红外线接收头的市场及应用。
从便携式消费类市场(智能电话、PDA、台式计、便携式音乐播放器等等)到消费类电视机市场(TFT-LCD、等离子、尾部投影、CRT等等)，再到医疗、工业及汽车市场，光传感器可谓无所不在。
红外线接收头又称红外线接收模组,是集成红外线接收PD二极管、放大、滤波和比较器输出等IC模块。
红外线接收头分类通常可以按频率分为36,37.9,40,56.7Khz可按不同需求选择使用不同频点红外接收头，内部电路包括红外监测二极管、放大器、限副器、带通滤波器、积分电路、等等。
红外监测二极管监测到红外信号，然后把信号送到放大器和限幅器，限幅器把脉冲幅度控制在一定的水平，而不论红外发射器和接收器的距离远近。
交流信号进入带通滤波器，带通滤波器可以通过30khz到60khz的负载波，通过解调电路和积分电路进入比较器，比较器输出高低电平，还原出发射端的信号波形。
注意输出的高低电平和发射端是反相的，目的是为了提高接收的灵敏度。
红外接收头的种类有很多，引脚定义也不相同，一般都有三个引脚，包括供电脚，接地和信号输出脚。
根据发射端调制载波的不同应选用相应解调频率的接收头红外接收头内部放大器的增益很大，很容易引起干扰，因此在接收头的供电脚上须加上滤波电容，一般在22uf以上。
有的厂家建议在供电脚和电源之间接入330欧电阻，进一步降低电源干扰红外线接收头特点：1、小型设计;2、宽角度及长距离接;3、低电压工作;4收内置专用IC;5、抗干挠能力强;6、能抵挡环境干挠光线;在汽车环境中，主要的应用如下：车载娱乐/导航/DVD系统背光控制，以便在所有的环境光条件下都可以显示出理想的背光亮度；后座娱乐用显示器背光控制；仪表组背光控制(速度计/转速计)；自动后视镜亮度控制(通常要求两个传感器，一个是前向的，一个是后向的)；自动前大灯和雨水感应控制(专用，根据需求进行变化)；后视相机控制(专用，根据需求进行变化)。
红外接收头工作原理红外接收头一般是接收、放大、解调一体头，一般红外信号经接收头解调后，数据“0”和“1”的区别通常体现在高低电平的时间长短或信号周期上，单片机解码时，通常将接收头输出脚连接到单片机的外部中断，结合定时器判断外部中断间隔的时间从而获取数据。
重点是找到数据“0”与“1”间的波形差别。
3条腿的红外接收头一般是接收、放大、解调一体头，接收头输出的是解调后的数据信号（具体的信号格式，搜“红外信号格式”，一大把），单片机里面需要相应的读取程序。
红外通信是利用红外技术实现两点间的近距离保密通信和信息转发。
它一般由红外发射和接收系统两部分组成。
发射系统对一个红外辐射源进行调制后发射红外信号，而接收系统用光学装置和红外探测器进行接收，就构成红外通信系统。
先讲一讲什么是红外线。
我们知道，人的眼睛能看到的可见光按波长从长到短排列，依次为红、橙、黄、绿、青、蓝、紫。
其中红光的波长范围为0.62～0.76μm；紫光的波长范围为0.38～0.46μm。
比紫光波长还短的光叫紫外线，比红光波长还长的光叫红外线。
红外线遥控就是利用波长为0.76～1.5μm之间的近红外线来传送控制信号的。
相关的规格书请到这里下载：红外遥控系统常用的红外遥控系统一般分发射和接收两个部分。
发射部分的主要元件为红外发光二极管。
它实际上是一只特殊的发光二极管，由于其内部材料不同于普通发光二极管，因而在其两端施加一定电压时，它便发出的是红外线而不是可见光。
目前大量使用的红外发光二极管发出的红外线波长为940nm左右，外形与普通发光二极管相同，只是颜色不同。
红外发光二极管一般有黑色、深蓝、透明三种颜色。
判断红外发光二极管好坏的办法与判断普通二极管一样：用万用表电阻挡量一下红外发光二极管的正、反向电阻即可。
红外发光二极管的发光效率要用专门的仪器才能精确测定，而业余条件下只能用拉距法来粗略判定。
接收部分的红外接收管是一种光敏二极管。
在实际应用中要给红外接收二极管加反向偏压，它才能正常工作，亦即红外接收二极管在电路中应用时是反向运用，这样才能获得较高的灵敏度。
红外接收头入门宝典提要：这份资料里包含红外接收头所有基础资料，从最基本的红外是什么讲到红外接收头的应用，如果让老师在课堂上讲，真是讲到口水都干。
因此这是一份古今中外入门宝典，是菜鸟居家旅行的必备良药。
红外：在弄懂红外接收头之前，我们先了解一下什么是“红外”。
红外其实是红外线的简称（中国人的传统美德就是节俭，所以能省一个字就省一个），是一种光谱（电磁波）里在0.75至1000微米之间你我都看不到的光线。
只是说的话你可能不太明白，没图没真相，还是看图最直接，请看下图：现在你应该有点概念了吧，红外线就一种我们看不见的光而已。
所以嘛，眼见不一定为实，眼不见也不一定为虚。
名称：继续讲正题，从上面的了解，我们可以推出，红外接收头就是一种用来接收红外线的东西。
这个东西有很多种称呼，一般叫红外接收头，简称接收头，还可以叫红外接收器，红外接收管，红外接收模块，遥控接收头，也可以复杂一点，就是在红外后加个线字，如红外线接收头，然后就可以举一反三，再接再厉了。
除了中文名字，红外接收头还有英文名字，叫Infrared Receiver Module，简称IRM，与国际接轨。
外观：接着，我们来看看红外接收头长什么样子，其实还蛮帅的，而且各具个性。
虽然样子很个性，但是按外观还是可以分两类的：鼻梁型，圆球型（圆点型）。
而鼻梁型里可以细分为大鼻梁，标准鼻梁，小鼻梁。
除此之外还有其他特殊的，如超薄型，迷你型，草帽型，贴片型，带线接收头。
分类：除了从外观上分类之外，还可以按封装方式分类，这样比较准确。
目前市场上能买到的接收头从封装方式上分主要有两大类：压模型和灌胶型。
一般来说，鼻梁型属于灌胶型，圆球型属于压模型。
从两种封装工艺上来说，压模型设备投资较大，所用胶饼价格较贵，所以整体价格要贵些，当然其抗光干扰能力要强，接收角度要大（圆型360度接收）；灌胶型设备投资小，现在国内厂所作的大多是灌胶型产品，优点是价格便宜，缺点是抗光干扰能力差，接收角度要小（270度接收）。

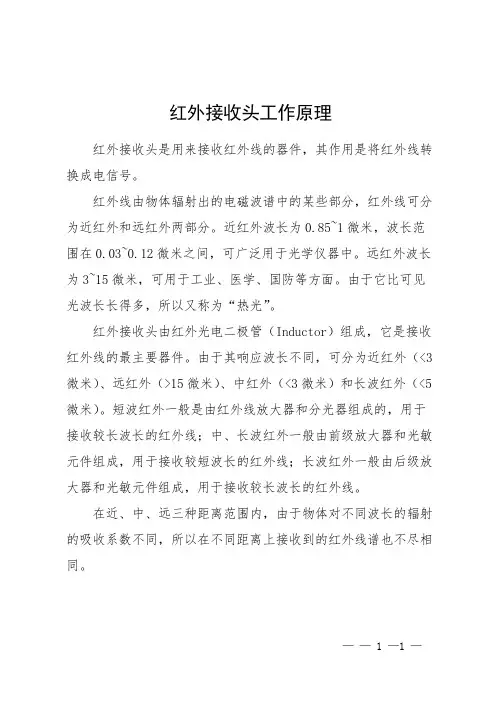

红外接收头工作原理
红外接收头是用来接收红外线的器件，其作用是将红外线转换成电信号。
红外线由物体辐射出的电磁波谱中的某些部分，红外线可分为近红外和远红外两部分。
近红外波长为0.85~1微米，波长范围在0.03~0.12微米之间，可广泛用于光学仪器中。
远红外波长为3~15微米，可用于工业、医学、国防等方面。
由于它比可见光波长长得多，所以又称为“热光”。
红外接收头由红外光电二极管（Inductor）组成，它是接收红外线的最主要器件。
由于其响应波长不同，可分为近红外（<3微米）、远红外（>15微米）、中红外（<3微米）和长波红外（<5微米）。
短波红外一般是由红外线放大器和分光器组成的，用于接收较长波长的红外线；中、长波红外一般由前级放大器和光敏元件组成，用于接收较短波长的红外线；长波红外一般由后级放大器和光敏元件组成，用于接收较长波长的红外线。
在近、中、远三种距离范围内，由于物体对不同波长的辐射的吸收系数不同，所以在不同距离上接收到的红外线谱也不尽相同。
—— 1 —1 —。
请问遥控器红外头是什么？怎样安装？
遥控器红外头也就是红外接收头，其是一种可以接收红外遥控信号的红外器件，广泛用于各种带红外遥控的家用电器中，这种红外遥控接收头的外形如下图所示。
▲ 红外遥控接收头的外形。
红外遥控接收头一般采用黑色半透明树脂封装，内部包含有红外接收二极管、放大电路、整形电路及带通滤波器，其带通滤波器的中心频率一般为38KHz，使用时，只要接收头接收到载波频率为38KHz 的红外遥控信号，其输出端便会输出相应的解调信号。
由于这种接收头内部已包含有红外接收、放大及解调电路，故使用非常简单，不像红外接收二极管那样，需要外接上述电路。
▲ 红外遥控接收头的引脚排列。
这种红外接收头一般有三个引脚，分别为电源端、GND端及Out 端，其有凸起的一面为受光面，使用时，受光面需要面对红外遥控发射器。
▲ 红外遥控接收头电路图。
红外遥控接收头使用方法很简单，只要将其电源端接＋5V电源，GND端接5V电源的负极，Out端与后级电路连接即可。
由于红外接收头一般为集电极开路输出，故在使用时通常在其Out端与电源正端之间接一个10KΩ左右的上拉电阻。
红外线接收头英文LF1838C红外线接收头详细技术参数和功能使用说明lf1838c红外线接收头详细技术参数和功能使用说明型号：lf1838c（深圳蓝峰科技生产的红外接收头、发射管、led等光电系列产品）1● 小规模设计；● 内置专用集成电路；● 广角远距离接收；● 抗干挠能力强；● 能够承受环境中干燥、柔韧的光线；● 低压运行；2.申请：■ 视听设备（扬声器、电视、录像机、光盘播放器）■ 家用电器（空调、电风扇、电灯）■ 其他红外遥控产品；lf1838c3.尺寸：红外接收器的详细技术参数和功能说明型号:lf1838c4.应用电路图:5.示意图：6.光电参数(t=25℃vcc=5vf0=38khz):参数符号vcciccicelθ1/2f0fbwvolvohtpwltpwh-3dbbandwidthvin=0vvcc=5vvcc=5vvin=50mvp-pvin=50mvp-pvcc-0.3500540无信号输入时※试验条件min2.70.60.115类型0。
818+/-45388max5.50.5单位vmamamdegkhz工作电压工作电流静态电流接收距离接收角度载波频率bmp宽度低电平输出高电平输出输出脉冲宽度六十万零六百四十0.4vcc700740khzvvμsμs※光轴上测试,以宽度600/900μs为发射脉冲,在5cm之接收范围内，取50次接收脉冲之平均值。
3红外接收器的详细技术参数和功能说明型号:lf1838c7.测试波型:8.特性曲线（tamb=25℃，除非另有规定）：红外线接收头详细技术参数和功能使用说明型号：LF1838CTypicaleElectricalCurveSatemp=25℃红外线接收头详细技术参数和功能使用说明型号：lf1838c9极限参数：项目电源电压工作温度存储温度焊接温度10推荐使用条件：项目工作电压输入频率工作温度11接收角图：symbol VCCTOPRTSGTSSOL规格-0.3-6.5-20-+85-40-+125260（5S）单位V℃符号vccfmtoprmin2。
红外接收头与红外接收管的区别
有不少朋友容易把红外接收头与红外接收管混淆，当成是同样的东西。
这也不奇怪，毕竟从名字上看，两者就非常像。
其实两者是有区别的，最大的不同就是前者是3个脚，后者是2个脚，外型也可以从图片上看的出来不一样。
从内部结构来看，两者也不一样，首先说说红外接收头。
红外接收头内部电路包括红外监测二极管，放大器，限副器，带通滤波器，积分电路，比较器等。
红外监测二极管监测到红外信号，然后把信号送到放大器和限幅器，限幅器把脉冲幅度控制在一定的水平，而不论红外发射器和接收器的距离远近。
交流信号进入带通滤波器，带通滤波器可以通过30khz到60khz的负载波，通过解调电路和积分电路进入比较器，比较器输出高低电平，还原出发射端的信号波形。
注意输出的高低电平和发射端是反相的，这样的目的是为了提高接收的灵敏度。
而红外接收管则是红外检测二极管，只能监测到红外信号，不能放大信号和后面的处理。
所以使用红外接收管时，自己需要设计放大电路。
当然两者都各有优点，红外接收头是一体化集成电路，所以在使用过程中减少电路设计的麻烦和成本，而且体积小，方便使用。
虽然红外接收管没有集成电路，但也有其优点，就是可以根据自己的需要设计适合自己的电路。
总的来说，红外接收头与红外接收管都可以接收红外线，区别就在于有没有集成放大电路。
不管名字叫红外接收头、红外接收管、红外接收器、红外接收模块或者什么都好，就希望各位朋友在跟供应商沟通过程把自己的需要描述清楚，找到适合自己的产品。
红外遥控接收头工作原理单片机下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!红外遥控接收头工作原理与应用引言红外遥控接收头是当今智能家居、电子设备中不可或缺的重要组件之一。
草帽红外接收头介绍
珠海市万州光电科技有限公司是是一家专业从事红外发射管、红外接收头、LED发光管及LED 应用产品的研发、生产、销售及服务的大型高新科技型制造企业，我们的产品广泛应用于各类家电产品、影音视听产品、数码产品、通信产品、汽车电子、医疗设备、计算机外设、安防监控、照明灯饰、电子玩具、交通指示、城市亮化工程等相关生产企业。
我司生产的接收头型号种类齐全，有塑封灌胶鼻梁型的，模压球形的，贴片的，带铁壳的，带线的，还有大家最近咨询比较多的草帽外形的，我司草帽红外接收头系列中根据内部芯片的不同又分为几种不同的型号。
IRM5538系列是万州光电生产的5mm草帽型顶部接收的红外接收头，在该系列中又分出IRM5538S-2（低功耗产品），IRM5538S-6（低功耗产品），IRM5538NL （兼容性好）， IRM5538HL-26（抗干扰性能好，灵敏度高）， IRM5538C（连续编码）等不同的型号，这些型号使用不同的芯片制造而成，在功耗高低，抗干扰性能，兼容性，接收灵敏度，是否连续编码这些性能上是有区别的，客户在选择草帽型接收头的时候一定要分清楚，要根据您使用的实际环境和具体要求来选型。
在这里我简单说一下其中一个应用于高端领域产品的草帽接收头型号IRM5538HL-26的相关规格参数，让大家能有一个简单的了解：工作电压：2.7-5.5V，工作电流：1.0-1.5mA（Vcc=5V），静态电流：0.8-1.6mA（无信号输入时），接收距离15-20米，载波频率：38KHZ，低电平输出：0.25V（Vin=0V Vcc=5V），下图是草帽接收头的尺寸图，如果需要了解更多有关草帽接的相关规格参数及其应用情况，可以与万州光电彭小姐联系。
收头。
红外接收头介绍：
红外接收电路通常由红外接收二极管与放大电路组成，放大电路通常又由一个集成块及若干电阻电容等元件组成，并且需要封装在一个金属屏蔽盒里，因而电路比较复杂，体积却很小，还不及一个7805体积大！SFH506-38与RPM-638是一种特殊的红外接收电路，它将红外接收管与放大电路集成在一体，体积小（大小与一只中功率三极管相当），密封性好，灵敏度高，并且价格低廉，市场售价只有几元钱。
它仅有三条管脚，分别是电源正极、电源负极以及信号输出端，其工作电压在5V左右.只要给它接上电源即是一个完整的红外接收放大器，使用十分方便。
它的主要功能包括放大,选频,解调几大部分,要求输入信号需是已经被调制的信号。
经过它的接收放大和解调会在输出端直接输出原始的信号。
从而使电路达到最简化！灵敏度和抗干扰性都非常好，可以说是一个接收红外信号的理想装置。
