38khz红外发射与接收解析

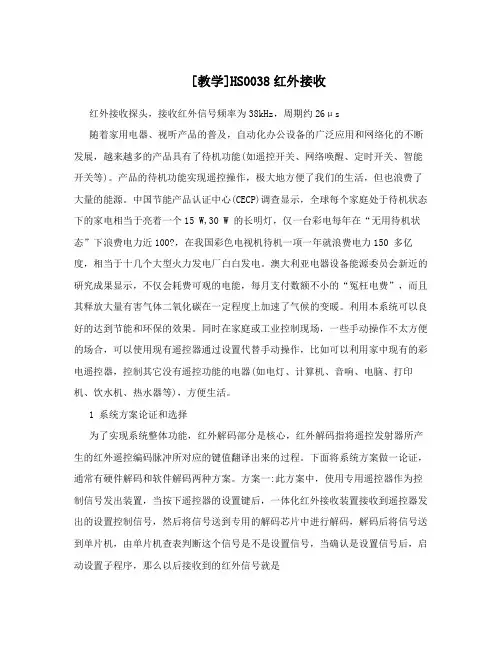

[教学]HS0038红外接收红外接收探头，接收红外信号频率为38kHz，周期约26μs随着家用电器、视听产品的普及，自动化办公设备的广泛应用和网络化的不断发展，越来越多的产品具有了待机功能(如遥控开关、网络唤醒、定时开关、智能开关等)。

产品的待机功能实现遥控操作，极大地方便了我们的生活，但也浪费了大量的能源。

中国节能产品认证中心(CECP)调查显示，全球每个家庭处于待机状态下的家电相当于亮着一个15 W,30 W 的长明灯，仅一台彩电每年在“无用待机状态”下浪费电力近100?，在我国彩色电视机待机一项一年就浪费电力150 多亿度，相当于十几个大型火力发电厂白白发电。

澳大利亚电器设备能源委员会新近的研究成果显示，不仅会耗费可观的电能，每月支付数额不小的“冤枉电费”，而且其释放大量有害气体二氧化碳在一定程度上加速了气候的变暖。

利用本系统可以良好的达到节能和环保的效果。

同时在家庭或工业控制现场，一些手动操作不太方便的场合，可以使用现有遥控器通过设置代替手动操作，比如可以利用家中现有的彩电遥控器，控制其它没有遥控功能的电器(如电灯、计算机、音响、电脑、打印机、饮水机、热水器等)，方便生活。

1 系统方案论证和选择为了实现系统整体功能，红外解码部分是核心，红外解码指将遥控发射器所产生的红外遥控编码脉冲所对应的键值翻译出来的过程。

下面将系统方案做一论证，通常有硬件解码和软件解码两种方案。

方案一:此方案中，使用专用遥控器作为控制信号发出装置，当按下遥控器的设置键后，一体化红外接收装置接收到遥控器发出的设置控制信号，然后将信号送到专用的解码芯片中进行解码，解码后将信号送到单片机，由单片机查表判断这个信号是不是设置信号，当确认是设置信号后，启动设置子程序，那么以后接收到的红外信号就是设置的时间信号了，红外接收头接收到红外信号后再通过放大器将信号传到解码器中，解码器解完码后送到单片机，单片机再通过查表确定这些数值并进行设置，然后按下确认键，红外接收头接收到这个信号并通过放大送到解码器中，解码后再送到单片机中，单片机通过查表确定这是确认操作后，可以通过可控硅控制电源通断。

38k红外接收头原理小伙伴们！今天咱们来唠唠那个超有趣的38K红外接收头的原理。

你知道吗？这38K红外接收头就像是一个超级灵敏的小耳朵，专门用来听红外世界的“悄悄话”呢。

红外光啊，它是一种我们肉眼看不到的光，就像那些隐藏在神秘世界里的小秘密。

38K呢，其实是指这个接收头最敏感的红外信号的频率，就像是它最喜欢听的那种特殊的“旋律”。

那这个小接收头是怎么工作的呢？当有红外发射器发出38K频率的红外信号的时候，这个接收头就开始它的表演啦。

它里面有个特殊的结构，就像是一个小小的魔法盒子。

这个魔法盒子里面有个光电二极管，这个二极管可神奇了，它对红外光超级敏感。

当红外光照射到这个光电二极管上的时候，就像给它注入了一股神秘的力量，它就会产生微弱的电流。

你可以想象一下，光电二极管就像一个小小的能量收集器，把那些看不见的红外光能量转化成电流这种我们能理解的东西。

但是呢，这个电流很微弱，就像小蚂蚁的力气一样小。

不过别担心，接收头里面还有其他的部件来帮忙。

接下来就到了放大电路出场的时候啦。

这个放大电路就像是一个超级放大器，把光电二极管产生的微弱电流放大好多好多倍。

就好比把小蚂蚁的力气放大成大象的力气一样。

这样一来，这个信号就变得足够强大，可以被后面的电路处理了。

然后呢，还有一个滤波器在里面起作用。

这个滤波器就像是一个超级挑剔的守门员。

它只允许38K频率的信号通过，就像只让穿特定队服的球员进入球场一样。

那些其他频率的干扰信号，就像没有穿对队服的人，统统被滤波器挡在外面。

这样就保证了接收到的信号是纯净的38K红外信号。

再之后呢，有一个解调器。

这个解调器就像是一个超级翻译官。

它把接收到的经过放大和滤波的信号进行处理，把它变成一种数字信号。

就像是把一种神秘的语言翻译成我们能读懂的数字代码一样。

这样的数字信号就可以被我们的微控制器或者其他电路轻松地识别和处理了。

你看，这整个过程就像是一场精彩的接力赛。

光电二极管先起跑，收集能量产生微弱电流，然后放大电路接过接力棒，把电流放大，滤波器再筛选出正确的频率，最后解调器把信号翻译成数字语言。

红外遥控的发射和接收Donna 发表于2006-5-12 10:08:00光谱位于红色光之外，波长为0.76～1.5μm，比红色光的波长还长，这样的光被称为红外线。

红外遥控是利用红外线进行传递信息的一种控制系统，红外遥控具有抗干扰，电路简单，编码及解码容易，功耗小，成本低的优点，目前几乎所有的视频和音频设备都支持这种控制方式。

一、红外遥控系统结构红外遥控系统主要分为调制、发射和接收三部分，如图1 所示：图1 红外遥控系统1.调制红外遥控发射数据时采用调制的方式，即把数据和一定频率的载波进行“与”操作，这样可以提高发射效率和降低电源功耗。

调制载波频率一般在30khz到60khz之间，大多数使用的是38kHz，占空比1/3的方波，如图2所示，这是由发射端所使用的455kHz晶振决定的。

在发射端要对晶振进行整数分频，分频系数一般取12，所以455kHz÷12≈37.9 kHz≈38kHz。

图2 载波波形1.发射系统目前有很多种芯片可以实现红外发射，可以根据选择发出不同种类的编码。

由于发射系统一般用电池供电，这就要求芯片的功耗要很低，芯片大多都设计成可以处于休眠状态，当有按键按下时才工作，这样可以降低功耗芯片所用的晶振应该有足够的耐物理撞击能力，不能选用普通的石英晶体，一般是选用陶瓷共鸣器，陶瓷共鸣器准确性没有石英晶体高，但通常一点误差可以忽略不计。

红外线通过红外发光二极管(LED)发射出去，红外发光二极管内部材料和普通发光二极管不同，在其两端施加一定电压时，它发出的是红外线而不是可见光。

图3a 简单驱动电路图3b 射击输出驱动电路如图3a和图3b是LED的驱动电路，图3a是最简单电路，选用元件时要注意三极管的开关速度要快，还要考虑到LED的正向电流和反向漏电流，一般流过LED的最大正向电流为100mA，电流越大，其发射的波形强度越大。

图3a电路有一点缺陷，当电池电压下降时，流过LED的电流会降低，发射波形强度降低，遥控距离就会变小。

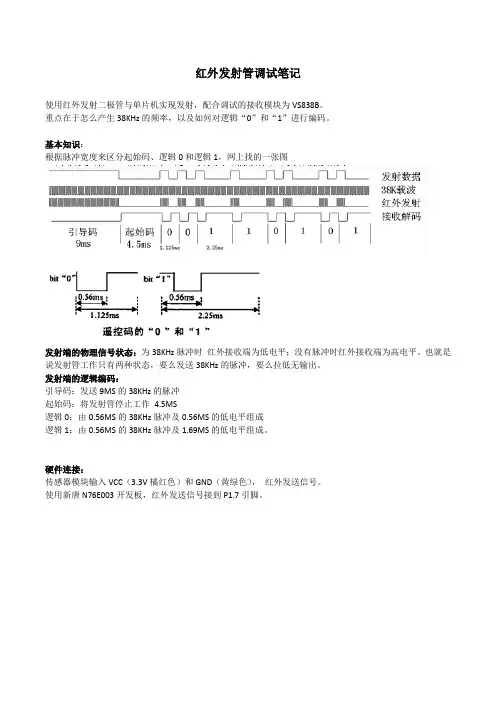

红外发射管调试笔记使用红外发射二极管与单片机实现发射，配合调试的接收模块为VS838B。

重点在于怎么产生38KHz的频率，以及如何对逻辑“0”和“1”进行编码。

基本知识：根据脉冲宽度来区分起始码、逻辑0和逻辑1，网上找的一张图发射端的物理信号状态：为38KHz脉冲时红外接收端为低电平；没有脉冲时红外接收端为高电平。

也就是说发射管工作只有两种状态，要么发送38KHz的脉冲，要么拉低无输出。

发射端的逻辑编码：引导码：发送9MS的38KHz的脉冲起始码：将发射管停止工作 4.5MS逻辑0：由0.56MS的38KHz脉冲及0.56MS的低电平组成逻辑1：由0.56MS的38KHz脉冲及1.69MS的低电平组成。

硬件连接：传感器模块输入VCC（3.3V橘红色）和GND（黄绿色），红外发送信号。

使用新唐N76E003开发板，红外发送信号接到P1.7引脚。

软件初始配置：（1）P1.7配置成输出（2）使用定时器0工作在模式2（8位，自动重载模式）（3）定时器0时钟源为系统时钟16MHz，初始值为46，即定时时间为13.1US。

（38KHz脉冲一个周期为26.3US。

）定时准确是前提。

void Timer0Init(void){TIMER0_MODE2_ENABLE;set_T0M;TH0 = 46;TL0 = 46;set_ET0; //enable Timer0 interruptset_TR0; //Timer0 run}定时器0中断函数BOOL g_sendPulseFlag = FALSE;uint16_t g_sendCount = 0;void Timer0_ISR (void) interrupt ISRTimer0{static uint8_t ruTick = 0;/*需要发送脉冲时将标志置为TRUE，输出38KHz方波*/ if(g_sendPulseFlag){P17 = !P17;}else{P17 = 0;}/*计数器加1，用于判断发送个数*/g_sendCount++;/*下面这段只为了计数产生1MS基准时钟，用于其它*/ ruTick++;if(ruTick >= 76){ruTick = 0;ruSysTick++;}}数据发送void IRSend(uint8_t *pData, uint8_t uSize){uint8_t tmpData;uint16_t i;uint16_t countTotal;/*发送9MS 引导码，即输入9MS时长的38KHz方波*/ g_sendPulseFlag = TRUE;g_sendCount = 0;countTotal = 680;while(g_sendCount < countTotal);/*发送4.5MS起始码，即停止输出脉冲4.5MS*/g_sendPulseFlag = FALSE;g_sendCount = 0;countTotal = 340;while(g_sendCount < countTotal);/* 发送数据*/while(uSize--){tmpData = *pData;for(i=0; i<8; i++){/* Send 0.56MS pulse */g_sendPulseFlag = TRUE;g_sendCount = 0;countTotal = 42;while(g_sendCount < countTotal);g_sendPulseFlag = FALSE;g_sendCount = 0;/* Send Low Level，LSB first sent */if(tmpData & 0x01){countTotal = 120;}else{countTotal = 42;}while(g_sendCount < countTotal);tmpData >>= 1;}pData++;}/*Send End */g_sendPulseFlag = TRUE;g_sendCount = 0;countTotal = 20;while(g_sendCount < countTotal);g_sendPulseFlag = FALSE;}测试：定义一个保存7字节数组uint8_t testData[7] = {0x11,0x22,0x33,0x44,0x55,0x66,0x77}; 每隔2秒发送一次，并将第一个数testData[0] 自加1if(GetTick() - tick >= 2000){testData[0]++;IRSend(testData, 7);tick = GetTick();}使用接收模块VS838B，接收数据并打印出来。

红外发射、接收头（红外基础知识）目前市售红外一体化接收头有两种：电平型和脉冲型，绝大部分的都是脉冲型的，电平型的很少。

电平型的，接收连续的38K信号，可以输出连续的低电平，时间可以无限长。

其内部放大及脉冲整形是直接耦合的，所以能够接收及输出连续的信号。

脉冲型的，只能接收间歇的38K信号，如果接收连续的38K信号，则几百ms后会一直保持高电平，除非距离非常近（二三十厘米以内）。

其内部放大及脉冲整形是电容耦合的，所以不能能够接收及输出连续的信号。

一般遥控用脉冲型的，只有特殊场合，比如串口调制输出，由于串口可能连续输出数据0，所以要用电平型的。

一般遥控器用455K经12分频后输出37917HZ，简称38K，10米接收带宽为38+-2K，3米为35~42K。

在没有环境反射的空旷空间，距离10米以上方向性会比较强。

在室内，如果墙是白色的，则在15米的空间基本没有方向性。

接收头要有滤光片，将白光滤除。

在以下环境条件下会影响接收，甚至很严重：1、强光直射接收头，导致光敏管饱和。

白光中红外成分也很强。

2、有强的红外热源。

3、有频闪的光源，比如日光灯。

4、强的电磁干扰，比如日光灯启动、马达启动等。

38K信号最好用1/3占空比，这个是最常用的，据测试1/10占空比灵敏度更好。

实际调制时间要少于50%。

最好有间歇。

电平型的接收头只要接收到38K红外线就输出持续低电平，用起来非常爽，以前的老式接收头多半是这种类型，但其有个致命弱点：抗干扰性太差，传输距离短（小于1m）。

而脉冲型一体化红外线接收头必须接受一定频率38K的载波的基带信号才有正常输出，如发送500HZ的38K载波，脉冲型一体化红外线接收头输出500HZ 方波，而如果发送连续的38K载波就会出项有瞬间低电平其后为高电平的现象。

这种脉冲型一体化红外线接收头克服了传统电平型接收头的不足：传输距离相对更远，稳定性大大增加，抗干扰性更强。

因此已经完全取代了老式的电平型接受头，在电子市场如不说明店主给你的绝对是脉冲性的。

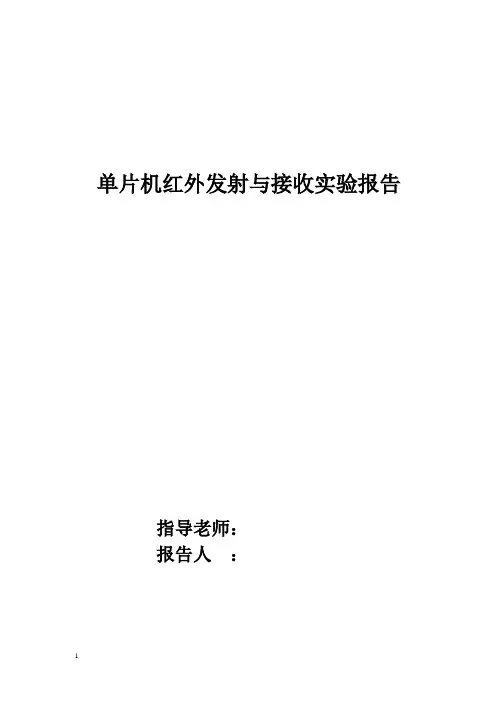

单片机红外发射与接收实验报告指导老师：报告人：一·实验选题：基于单片机的红外发射与接收设计任务要求：设计一个以单片机为核心控制器件的红外收发系统。

发射载频：38KHz工作温度：-40℃--+85℃接收范围：2m二·系统概述方案设计与论证红外遥控收发系统（以下简称红外遥控系统）是指利用红外光波作为信息传输的媒介以实现远距离控制的装置。

从实际系统的硬件结构看，红外遥控系统包括发射装置和接收装置，其中发射装置包括电源模块、输入模块、红外发射模块和单片机最小系统，接收装置包括电源模块、红外接收模块、输出模块和单片机最小系统。

本设计选题设计任务要求设计一个以单片机为核心控制器件的红外收发系统。

其中，发射载波 38KHz，电源 5V/0.2A 5V/0.1A，工作温度-40℃--+85℃，接收范围 2m，传输速率 27bit/s，反应时间 2ms。

利用单片机的定时功能或使用载波发生器（用于产生载波的芯片）均可产生 38KHz 的发射载波。

单片机系统可以直接由 5V/0.1A 的电源供电，也可以通过三端稳压芯片由 9V/0.2A 电源供电。

采用工业级单片机可以工作在-40℃--+85℃。

为保证接收范围达到 2m，在发射载频恒为 38KHz 的前提下，应采用电流放大电路使红外发射管发射功率足够大。

传输速率和反应时间取决于所使用的编码芯片或程序的执行效率。

通过上述分析可知，为实现设计任务并满足设计指标，应采用工业级单片机，由电流放大电路驱动红外发射管。

将针对设计任务提出两种设计方案。

三·程序功能将程序编译通过并下载成功后，两个板上的红外光电器件都要套上黑色遮光罩，就可以进行实验了。

测距实验：手持1号板和2号板，两管相对，慢慢拉远或移近两管的距离，观察ＬＥＤ的读数变化。

阻断实验：可请另一人协助，将一张纸或其他障碍物放在两管之间再拿开，会看到读数有大幅度的变化。

反射实验：将1号和2号实验板并排拿在手中，并形成一个小夹角，向一张白纸移动观察读数变化。

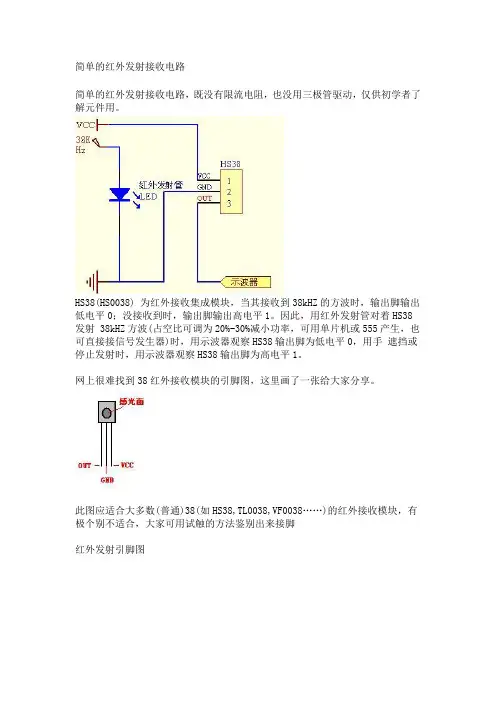

简单的红外发射接收电路
简单的红外发射接收电路，既没有限流电阻，也没用三极管驱动，仅供初学者了解元件用。

HS38(HS0038) 为红外接收集成模块，当其接收到38kHZ的方波时，输出脚输出低电平0；没接收到时，输出脚输出高电平1。

因此，用红外发射管对着HS38发射 38kHZ方波(占空比可调为20%-30%减小功率，可用单片机或555产生，也可直接接信号发生器)时，用示波器观察HS38输出脚为低电平0，用手遮挡或停止发射时，用示波器观察HS38输出脚为高电平1。

网上很难找到38红外接收模块的引脚图，这里画了一张给大家分享。

此图应适合大多数(普通)38(如HS38,TL0038,VF0038……)的红外接收模块，有极个别不适合，大家可用试触的方法鉴别出来接脚
红外发射引脚图。

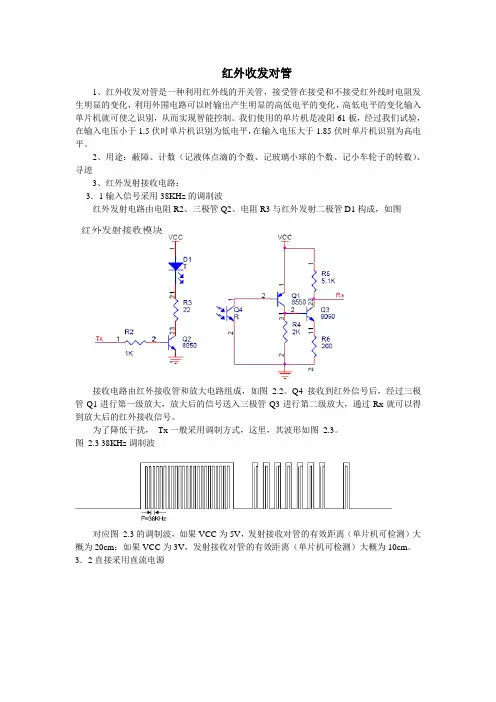

红外收发对管1、红外收发对管是一种利用红外线的开关管，接受管在接受和不接受红外线时电阻发生明显的变化，利用外围电路可以时输出产生明显的高低电平的变化，高低电平的变化输入单片机就可使之识别，从而实现智能控制。

我们使用的单片机是凌阳61板，经过我们试验，在输入电压小于1.5伏时单片机识别为低电平，在输入电压大于1.85伏时单片机识别为高电平。

2、用途：蔽障、计数（记液体点滴的个数、记玻璃小球的个数、记小车轮子的转数）、寻迹3、红外发射接收电路：3．1输入信号采用38KHz的调制波红外发射电路由电阻R2、三极管Q2、电阻R3与红外发射二极管D1构成，如图接收电路由红外接收管和放大电路组成，如图 2.2。

Q4接收到红外信号后，经过三极管Q1进行第一级放大，放大后的信号送入三极管Q3进行第二级放大，通过Rx就可以得到放大后的红外接收信号。

为了降低干扰，Tx一般采用调制方式，这里，其波形如图2.3。

图2.3 38KHz调制波对应图2.3的调制波，如果VCC为5V，发射接收对管的有效距离（单片机可检测）大概为20cm；如果VCC为3V，发射接收对管的有效距离（单片机可检测）大概为10cm。

3．2直接采用直流电源本电路电路简单，性能稳定，安装方便，但距离比较近。

当阻挡了接收管接收红外线的强度时，产生一个低电平的脉冲信号，由于对管的发射口径较小，单光束发射，小球相对红外装置正交落下时，很容易检测处理。

使用此电路寻迹实现小车跟黑色轨道行驶，在行驶过程中不超出该线。

考虑到黑线和白纸组合，我们采用红外对管辨认路面的黑白两种不同状态。

由于红外对管对黑白色的感应比较明显，又不需要很高的精度，适用于简单的寻迹。

但外部影响比较大，所以须将接收头用黑皮套套上以提高信号的接受率。

该小车采用三对红外对管，通过他们送入单片机信号的不同，将其逻辑组合后向小车的各个电机发送启动信号，从而，驱动小车实现寻迹功能。

（注：文档可能无法思考全面，请浏览后下载，供参考。

一、实验目的1. 理解红外发射与接收的基本原理。

2. 掌握红外发射接收模块的使用方法。

3. 通过实验验证红外遥控信号的传输与接收过程。

二、实验原理红外发射接收实验是基于红外通信原理进行的。

红外通信是利用红外线进行信息传输的一种通信方式，具有传输速度快、抗干扰能力强、成本低等优点。

实验中，红外发射器将控制信号调制到红外线载波上，通过红外线传输到接收器，接收器将接收到的红外信号解调，还原出原始的控制信号。

三、实验器材1. 红外发射模块2. 红外接收模块3. 电路板4. 电源5. 按键6. 电阻7. 电容8. 万用表9. 逻辑分析仪（可选）四、实验步骤1. 搭建红外发射电路（1）根据电路原理图连接红外发射模块、按键、电阻、电容等元件。

（2）将按键连接到红外发射模块的控制端，电阻和电容连接到红外发射模块的输出端。

（3）检查电路连接无误后，接通电源。

2. 搭建红外接收电路（1）根据电路原理图连接红外接收模块、电阻、电容等元件。

（2）将电阻和电容连接到红外接收模块的输出端。

（3）检查电路连接无误后，接通电源。

3. 测试红外发射与接收（1）按下按键，观察逻辑分析仪或万用表显示的信号波形。

（2）调整红外发射模块与接收模块之间的距离，观察信号强度变化。

（3）改变红外发射模块的发射角度，观察信号强度变化。

（4）对比不同红外发射模块和接收模块的性能。

五、实验结果与分析1. 红外发射与接收信号波形通过逻辑分析仪或万用表观察到，按下按键时，红外发射模块输出一个方波信号，其频率约为38kHz。

红外接收模块接收到的信号与发射信号一致。

2. 红外发射与接收距离实验结果表明，红外发射模块与接收模块之间的距离在5米以内时，信号传输稳定，接收效果良好。

3. 红外发射与接收角度实验结果表明，红外发射模块的发射角度对信号传输效果有一定影响。

当发射角度过大或过小，信号传输效果会变差。

4. 不同红外发射模块和接收模块的性能对比实验结果表明，不同品牌和型号的红外发射模块和接收模块的性能有所差异。

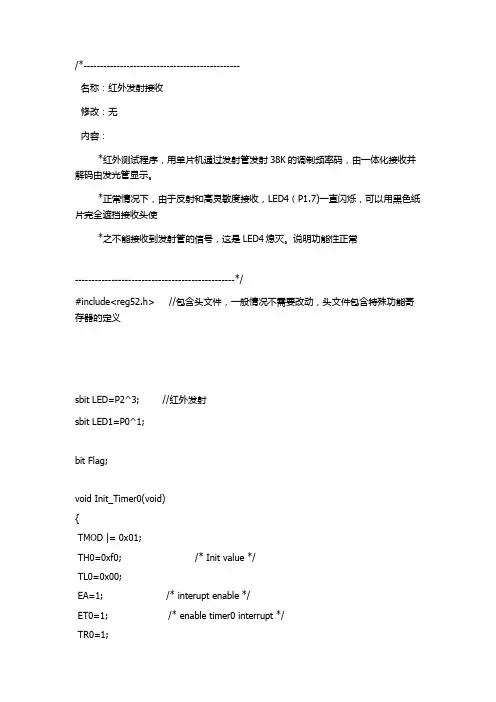

/*-----------------------------------------------名称：红外发射接收修改：无内容：*红外测试程序，用单片机通过发射管发射38K的调制频率码，由一体化接收并解码由发光管显示。

*正常情况下，由于反射和高灵敏度接收，LED4（P1.7)一直闪烁，可以用黑色纸片完全遮挡接收头使*之不能接收到发射管的信号，这是LED4熄灭。

说明功能性正常------------------------------------------------*/#include<reg52.h> //包含头文件，一般情况不需要改动，头文件包含特殊功能寄存器的定义sbit LED=P2^3; //红外发射sbit LED1=P0^1;bit Flag;void Init_Timer0(void){TMOD |= 0x01;TH0=0xf0; /* Init value */TL0=0x00;EA=1; /* interupt enable */ET0=1; /* enable timer0 interrupt */TR0=1;}/******************************************************************/ /* 定时器0初始化 *//******************************************************************/ void Timer0_isr(void) interrupt 1 using 1{TH0=0x0f; /* Init value */TL0=0x00;Flag=!Flag;}/******************************************************************/ /* 主函数 *//******************************************************************/ main(){unsigned int j;Init_Timer0(); //定时器初始化LED1=0;while(1){ //读取一体化接收头数值if(Flag){for(j=0;j<27;j++)//大约38KHz{LED=!LED; //发射管输出}}}}#include<reg52.h> //包含头文件，一般情况不需要改动，头文件包含特殊功能寄存器的定义sbit LED=P0^1;sbit IR=P2^3; //红外一体化接收sbit LED1=P0^2;sbit BUZZER=P2^5;void delayus(unsigned us){ unsigned int i,j;for(i=0;i<us;i++)for(j=0;j<101;j++);}main(){LED1=0;BUZZER=0;while(1){unsigned int a,b;b=0;for(a=0;a<22;a++){ if(IR==0)b=b+1;delayus(6);//对脉冲采样}if(b>5){LED=0;BUZZER=0;}else{LED=1;BUZZER=1;}//有障碍物灯灭、蜂鸣器响}}。

单片机的红外串行通信我们知道,在红外通信中（例如电视机、电风扇、DVD等家电的遥控器，其载波频率通常为38KHZ。

也有一些系统使用32KHZ ,36KHz,40KHz,56KHz等载波频率,但是比较少见。

我们可以用T0或T1脚产生38KHZ的波特率，然后把串口 TXD 送出的信号也叠加到上面（调制，这样就形成线外信号的载波传输，调制后再通过红外发光二极管发送出去。

接收则使用 3端红外接收模块。

红外接收模块的载波频率固定为38KHZ ,集成了红外线的接收、放大、解调等功能，解调后的数据直接输入UART的RXD引脚。

通信的波特率设置为2400bps （38KHZ的载波频率不适于更高的波特率。

为了避免发射时造成对本机的干扰，我们采用了半双工的通信方式。

所谓半双工通信,指的是主机与从机可以进行双向通信，但是不能同时进行，在同一时间内，要么是主机发射，从机接收;要么是从机发射,主机接收。

事实上，一般红外线接收模块的接收载波中心频率虽然是 38KHZ ,但其接收频率实际上是非常宽的，从30KHz到60KHz它都可以正确接收和解调。

所以主机和从机使用不同的载波频率以实现全双工通信也是比较困难的，除非使用选频特性比较好的红外线接收电路。

在红外线传输过程中采用的是负逻辑,即有红外线表示逻辑0,无红外线表示逻辑1。

而红外接收模块平时为高电平，接收到红外信号就变为低电平。

如何增加传送距离呢？有两个方法：其中一个方法是采用高灵敏度的红外接收电路，但是其成本比较高，且比较容易受到干扰。

另一个方法是提高发射功率（指峰值功率，不一定需要提高平均功率，这可以通过减小连接到发射器的电阻R来实现，通常可以减小到10Q。

但是需要注意的是，在这种情况下，为了降低功耗和对其他红外设备的干扰，红外线载波的占空比需要降低。

一般选择30%左右的占空比，,也就是DATCLK的高电平时间应为18uS左右，而低电平时间应为8uS左右（38KHZ载波频率广告插播信息广告插播信息维库最新热卖芯片：AD890JP PEB3265HV1.5VNQ830IS61LV12816L-10TEPM5130QC-1A2918SW MC33274AP B58775NMP4370831SM5872BS二.PC红外接收原理1. RS232标准简介现在的PC中，一般已经集成了红外通信端口，但由于其通信协议比较复杂，与单片机接口不便。
