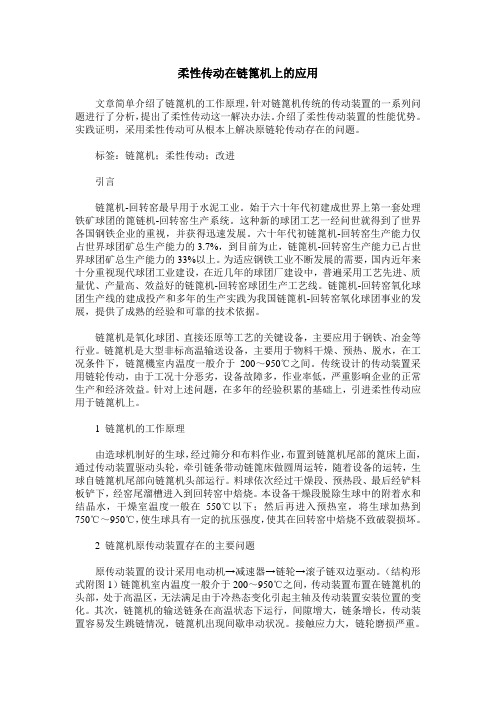

柔性传动在链篦机上的应用文章简单介绍了链篦机的工作原理，针对链篦机传统的传动装置的一系列问题进行了分析，提出了柔性传动这一解决办法。
介绍了柔性传动装置的性能优势。
实践证明，采用柔性传动可从根本上解决原链轮传动存在的问题。
标签：链篦机；柔性传动；改进引言链篦机-回转窑最早用于水泥工业。
始于六十年代初建成世界上第一套处理铁矿球团的篦链机-回转窑生产系统。
这种新的球团工艺一经问世就得到了世界各国钢铁企业的重视，并获得迅速发展。
六十年代初链篦机-回转窑生产能力仅占世界球团矿总生产能力的3.7%，到目前为止，链篦机-回转窑生产能力已占世界球团矿总生产能力的33%以上。
为适应钢铁工业不断发展的需要，国内近年来十分重视现代球团工业建设，在近几年的球团厂建设中，普遍采用工艺先进、质量优、产量高、效益好的链篦机-回转窑球团生产工艺线。
链篦机-回转窑氧化球团生产线的建成投产和多年的生产实践为我国链篦机-回转窑氧化球团事业的发展，提供了成熟的经验和可靠的技术依据。
链篦机是氧化球团、直接还原等工艺的关键设备，主要应用于钢铁、冶金等行业。
链篦机是大型非标高温输送设备，主要用于物料干燥、预热、脱水，在工况条件下，链篦機室内温度一般介于200～950℃之间。
传统设计的传动装置采用链轮传动，由于工况十分恶劣，设备故障多，作业率低，严重影响企业的正常生产和经济效益。
针对上述问题，在多年的经验积累的基础上，引进柔性传动应用于链篦机上。
1 链篦机的工作原理由造球机制好的生球，经过筛分和布料作业，布置到链篦机尾部的篦床上面，通过传动装置驱动头轮，牵引链条带动链篦床做圆周运转，随着设备的运转，生球自链篦机尾部向链篦机头部运行。
料球依次经过干燥段、预热段、最后经铲料板铲下，经窑尾溜槽进入到回转窑中焙烧。
本设备干燥段脱除生球中的附着水和结晶水，干燥室温度一般在550℃以下；然后再进入预热室，将生球加热到750℃～950℃，使生球具有一定的抗压强度，使其在回转窑中焙烧不致破裂损坏。
