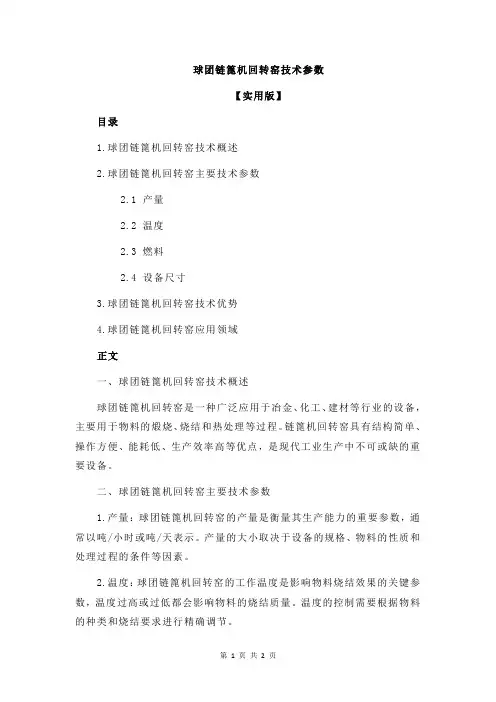

链篦机-回转窑球团法生产工艺简介

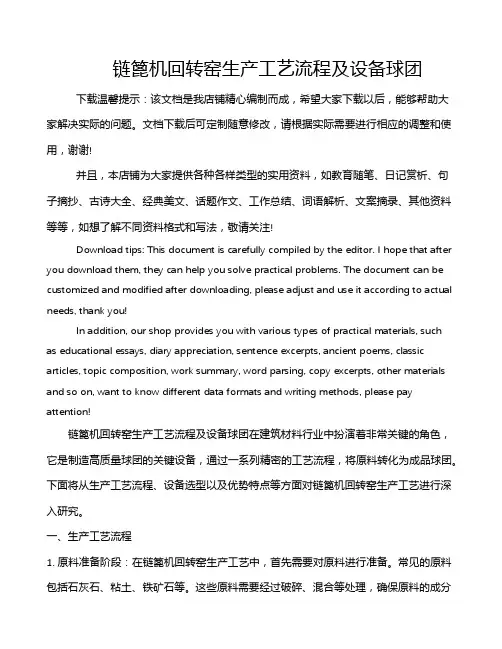

链篦机回转窑生产工艺流程及设备球团下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, suchas educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!链篦机回转窑生产工艺流程及设备球团在建筑材料行业中扮演着非常关键的角色，它是制造高质量球团的关键设备，通过一系列精密的工艺流程，将原料转化为成品球团。

链篦机—回转窑球团工艺探析摘要链篦机—回转窑球团工艺是我国钢铁生产的重要工艺，该工艺具有高产、节能等优势，长期以来是我国钢铁生产工艺的重点研究目标。

本文研究时，以链篦机—回转窑球团工艺优化为主要目标，针对我国的链篦机—回转窑球团工艺研究现状进行总结，发现长期以来我国一直在探究链篦机—回转窑球团工艺优化措施。

但是，研究也发现该工艺环境污染问题一直没有得到妥善解决，相关研究较少。

因此，本文研究另辟蹊径，针对链篦机—回转窑球团脱硫脱硝工艺进行全面分析，提出新型环保工艺，旨在提高该工艺的环境保护能力。

关键词：链篦机；回转窑球团工艺；探究钢铁资源是现代社会发展的重要资源，我国自建国以来就非常重视钢铁资源生产，不断优化钢铁生产技术。

如，球团生产工艺就是近些年我国钢铁生产工艺的重点研究目标。

我国相关部门根据技术原理，提出链篦机—回转窑球团工艺，该工艺以链篦机和回转窑球团为基础进行生产，工艺结构虽然比较复杂，但是相比于传统生产工艺，该工艺产量大幅度提升，原料适用性比较强。

该工艺的独特优势，使其成为我国钢铁工业的重点工艺。

但是，随着我国工业进步和工业生产理念变化，链篦机—回转窑球团工艺也在不断优化，对我国钢铁生产有重要的影响。

1.链篦机—回转窑球团工艺全面研究链篦机—回转窑球团工艺的独特优势，使其成为我国钢铁生产工艺研究的重点对象。

长期以来，为满足我国工业生产对钢铁产量的需求，相关技术领域一直都非常重视链篦机—回转窑球团工艺研发。

本文在对链篦机—回转窑球团工艺探析的过程中，结合相关资料对我国链篦机—回转窑球团工艺的研究进行全面探析。

①研究发现，河钢集团宣钢公司以技术提效为目标，针对自身链篦机—回转窑球团工艺进行全面改造。

该厂的传统工艺，生产链条复杂，整个生产链由配料、烘干、润磨、造球等工艺组成，回转窑系统结构也比较复杂，都在一定程度上造成工艺成本高的问题。

因此，该集团针对自身工艺问题，提出工艺提效技术方案。

如，该集团针对润磨工艺进行了改善。

球团工艺流程简述生产球团所需铁精粉由铁路或汽车运输到综合料场存储，从地下配料仓上料，通过Φ2000 mm圆盘给料机、皮带称配料。

袋装膨润土由汽车运输到球团车间，储存在膨润土储库，膨润土通过拆袋机卸入膨润土仓，仓下装有星型给料机、螺旋绞刀电子秤。

每条线设4个精粉配料仓，1个膨润土仓。

单个精粉配料仓仓容约50 m3,膨润土仓仓容约35 m3。

配好的混合料通过皮带机输送至Φ3 m×20 m烘干机内进行烘干，烘干机热风来自热风炉，热风炉的燃料为高炉煤气（天然气点火）。

烘干后的物料通过皮带机输送至润磨机进行细磨。

润磨机规格为Φ 3.5 m×6.2 m。

当润磨机出故障或检修时，多余铁精粉通过旁通皮带直接运走，不经润磨。

经过润磨的物料通过皮带机输送至造球室混合料仓。

造球室内设置混合料仓3个，每个混合料仓对应1台Φ6000 mm造球盘。

混合料仓下设有拖式称量皮带，通过拖式称量皮带将物料均匀布在3个造球盘内，造球盘的倾角和转速可调。

造球盘出来的生球通过造球出料皮带送至摆动皮带，摆动皮带均匀地将物料布在上辊筛上，上辊筛间隙16 mm，将大于16 mm的大球通过溜槽和2400 mm宽皮带运至湿返料1#皮带；筛下球进入2800 mm宽皮带送至下辊筛，下辊筛间隙8 mm，将小于8 mm的筛下粉料，通过2400 mm宽皮带送入湿返料皮带，再通过返料皮带送回至造球配料仓，重新造球，合格球进入链篦机。

合格生球通过布料辊筛以160 mm～200 mm左右厚度均匀地布满篦床，随着篦床的运动，依次经过链篦机的干燥一段、干燥二段、预热段。

链篦机规格2.8 m×36 m，预热好的生球通过下料溜槽进入回转窑进行焙烧固结。

回转窑规格为Φ 4.0 m×30 m，在回转窑的窑头设有燃气烧嘴，同时来自环冷机一冷却段的高温废气作为二次风进入窑内。

预热球在窑内均匀焙烧，焙烧后成品球进入环冷机。

环冷机中径Φ12.5 m，台车宽度1.8 m，有效冷却面积50 m2，环冷机设三台冷却风机，对环冷机进行鼓风冷却，热风风箱分为三段，高温段气体引到回转窑做助燃风；中温段气体引至链篦机低温干燥段；低温段气体直接排空。

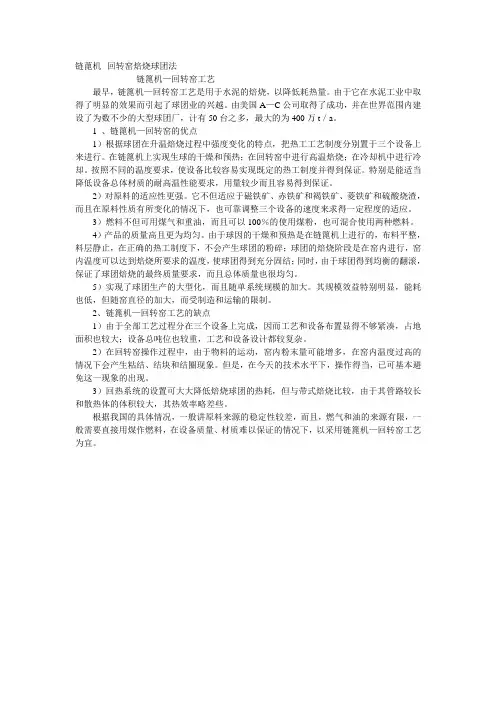

链蓖机--回转窑焙烧球团法链篦机—回转窑工艺最早，链篦机—回转窑工艺是用于水泥的焙烧，以降低耗热量。

由于它在水泥工业中取得了明显的效果而引起了球团业的兴越。

由美国A—C公司取得了成功，并在世界范围内建设了为数不少的大型球团厂，计有50台之多，最大的为400万t／a。

1 、链篦机—回转窑的优点1）根据球团在升温焙烧过程中强度变化的特点，把热工工艺制度分别置于三个设备上来进行。

在链篦机上实现生球的干燥和预热；在回转窑中进行高温焙烧；在冷却机中进行冷却。

按照不同的温度要求，使设备比较容易实现既定的热工制度并得到保证。

特别是能适当降低设备总体材质的耐高温性能要求，用量较少而且容易得到保证。

2）对原料的适应性更强。

它不但适应于磁铁矿、赤铁矿和褐铁矿、菱铁矿和硫酸烧渣，而且在原料性质有所变化的情况下，也可靠调整三个设备的速度来求得一定程度的适应。

3）燃料不但可用煤气和重油，而且可以100％的使用煤粉，也可混合使用两种燃料。

4）产品的质量高且更为均匀。

由于球因的干燥和预热是在链篦机上进行的，布料平整，料层静止，在正确的热工制度下，不会产生球团的粉碎；球团的焙烧阶段是在窑内进行，窑内温度可以达到焙烧所要求的温度，使球团得到充分固结；同时，由于球团得到均衡的翻滚，保证了球团焙烧的最终质量要求，而且总体质量也很均匀。

5）实现了球团生产的大型化，而且随单系统规模的加大。

其规模效益特别明显，能耗也低，但随窑直径的加大，而受制造和运输的限制。

2、链篦机—回转窑工艺的缺点1）由于全部工艺过程分在三个设备上完成，因而工艺和设备布置显得不够紧凑，占地面积也较大；设备总吨位也较重，工艺和设备设计都较复杂。

2）在回转窑操作过程中，由于物料的运动，窑内粉末量可能增多，在窑内温度过高的情况下会产生粘结、结块和结圈现象。

但是，在今天的技术水平下，操作得当，已可基本避免这一现象的出现。

3）回热系统的设置可大大降低焙烧球团的热耗，但与带式焙烧比较，由于其管路较长和散热体的体积较大，其热效率略差些。

196链篦机—回转窑球团工艺探讨田彬彬（邯郸市鼎正重型机械有限公司，河北 邯郸 056700）摘 要：链篦机-回转窑球团法是一种新型的球团生产工艺，具有良好的产品品质和经济效能，同时节能环保，本文对链篦机-回转窑球团工艺进行了探讨。

关键词：炼铁；链篦机-回转窑；球团工艺中图分类号:G676 文献标识码:A 文章编号：11-5004（2019）02-0196-2收稿日期：2019-02作者简介：田彬彬，男，生于1989年，汉族，河北邯郸人，本科，研究方向:设备制造与工艺。

随着我国钢铁工业的快速发展，铁矿被大量开采，富矿越来越少，因此人们开始进行贫矿的冶炼。

通过直接入炉的方式进行贫矿冶炼，经济价值比较低，因此如何提高贫矿的冶炼价值成为了人们关注的重点问题，球团造块工艺就是在这样的背景下发展起来的，链篦机-回转窑球团法就是其中一种，通过链篦机-回转窑球团法能够生产酸性氧化球团，这是一种非常优质的高炉原料，通过其生产的酸性氧化球团具有含铁品位高、冶金性能好等优点，而且这一工艺还具有能耗低、污染低、二次能源利用充分和经济性能好等优点，正是由于具有这些优点，使其在贫矿冶炼中具有重要的应用。

1 链篦机—回转窑球团法生产工艺所需要的设备链篦机-回转窑球团法是一种联合机组生产球团的方法，这一生产工艺中需要以下几种设备，分别是配料机、润磨机、烘干机、造球盘、生球筛分及布料机、链篦机、回转窑、环冷机等辅助设备。

2 链篦机—回转窑球团法生产工艺流程链篦机—回转窑球团法的生产工艺流程如图 1 所示：图1 链篦机—回转窑球团法生产工艺流程图3 添加剂的使用如图1中的工艺流程所示，应用链篦机—回转窑球团法生产球团时，首先要在原料中加入添加剂，膨润土就是主要常用的添加剂，通常会在造球精矿中加入0.6%~1.0%的膨润土，通过这样的方式能够有效的改善精矿的成球性，同时还能够显著的提高生球的强度，尤其是能够显著的提升生球干燥时的炸裂温度以及成品球团矿的强度。

链篦机回转窑生产工艺流程及设备球团The production process of chain grate roasting rotary kiln and equipment pelletizationChain grate roasting rotary kiln is a key equipment in the production of pelletized products. It is widely used in industries such as metallurgy, chemical engineering, and building materials. In this article, we will explore the production process of the chain grate roasting rotary kiln and the equipment involved.The first step in the production process is raw material preparation. The raw materials used for pellet production typically include iron ore fines, coal powder, limestone, and bentonite. These materials are carefully proportioned and mixed to achieve the desired composition. The mixture is then fed into a balling disc or drum to form small pellets.链篦机回转窑是生产球团产品的关键设备。

它广泛应用于冶金、化工和建材等行业。

本文将探讨链篦机回转窑的生产工艺流程和涉及的设备。

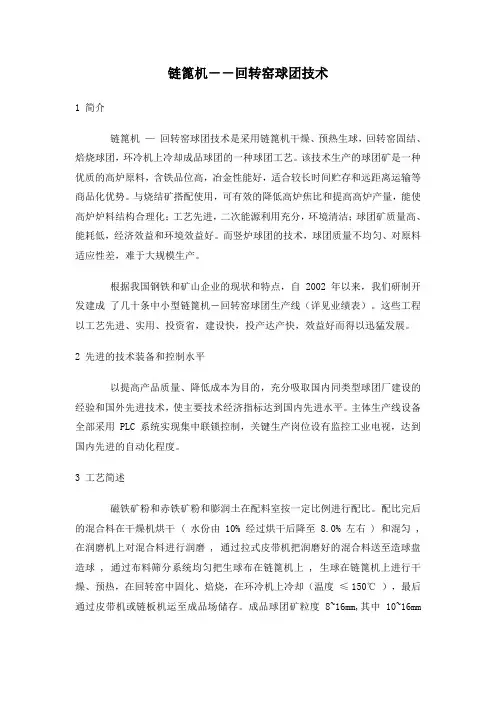

链篦机－－回转窑球团技术1 简介链篦机—回转窑球团技术是采用链篦机干燥、预热生球，回转窑固结、焙烧球团，环冷机上冷却成品球团的一种球团工艺。

该技术生产的球团矿是一种优质的高炉原料，含铁品位高，冶金性能好，适合较长时间贮存和远距离运输等商品化优势。

与烧结矿搭配使用，可有效的降低高炉焦比和提高高炉产量，能使高炉炉料结构合理化；工艺先进，二次能源利用充分，环境清洁；球团矿质量高、能耗低，经济效益和环境效益好。

而竖炉球团的技术，球团质量不均匀、对原料适应性差，难于大规模生产。

根据我国钢铁和矿山企业的现状和特点，自 2002 年以来，我们研制开发建成了几十条中小型链篦机－回转窑球团生产线（详见业绩表）。

这些工程以工艺先进、实用、投资省，建设快，投产达产快，效益好而得以迅猛发展。

2 先进的技术装备和控制水平以提高产品质量、降低成本为目的，充分吸取国内同类型球团厂建设的经验和国外先进技术，使主要技术经济指标达到国内先进水平。

主体生产线设备全部采用 PLC 系统实现集中联锁控制，关键生产岗位设有监控工业电视，达到国内先进的自动化程度。

3 工艺简述磁铁矿粉和赤铁矿粉和膨润土在配料室按一定比例进行配比。

配比完后的混合料在干燥机烘干 ( 水份由 10% 经过烘干后降至 8.0% 左右 ) 和混匀 , 在润磨机上对混合料进行润磨 , 通过拉式皮带机把润磨好的混合料送至造球盘造球 , 通过布料筛分系统均匀把生球布在链篦机上 , 生球在链篦机上进行干燥、预热，在回转窑中固化、焙烧，在环冷机上冷却（温度≤ 150℃ ），最后通过皮带机或链板机运至成品场储存。

成品球团矿粒度 8~16mm,其中 10~16mm 的占90% 。

返料、除尘灰均返回使用，能够充分回收和利用资源并确保生球的质量。

4 完善的环境保护、工业安全卫生及消防措施严格控制粉尘、废气的排放，无工业废水外排，以保护该地区的生态。

系统产生的烟气经主抽风机系统进入除尘器，初始浓度 1 ～ 1 .5g /Nm3，除尘效率：＞ 98% ，烟气净化后经烟囱排放，粉尘排放浓度＜ 80mg/Nm3；最低可达排放量 74.85kg /h ，排放浓度 237.4mg/Nm3，均符合国家排放标50mg/NM3 SO2准。

链篦机和回转窑是球团矿生产过程中重要的设备，它们在球团矿的生产过程中发挥着至关重要的作用。

下面将对链篦机和回转窑在球团矿生产中的流程进行介绍。

一、链篦机的作用链篦机是用于球团矿生产过程中的颗粒物料输送和连续配矿的重要设备。

它主要由机架、牵引链、输送槽、牵引轮、牵引轴等部件组成。

链篦机可以根据物料流量进行连续或间歇式的工作，适用于各种颗粒状、块状物料的输送。

在球团矿生产中，链篦机主要用于将熟料输送到回转窑。

它的主要作用包括：1. 输送熟料：链篦机通过牵引链将熟料从料仓输送到回转窑。

2. 连续配矿：链篦机可以根据需要进行连续或间歇式的工作，以满足球团矿生产过程中对配料的要求。

二、链篦机在球团矿生产中的工作流程球团矿生产中，链篦机的工作流程主要包括以下几个环节：1. 物料装载：熟料从料仓中装载到链篦机的输送槽中。

2. 物料输送：链篦机通过牵引链将熟料沿着输送槽输送到回转窑。

3. 连续配矿：根据生产需要，链篦机可以根据连续或间歇式的工作模式进行配料。

三、回转窑的作用回转窑是球团矿生产过程中常用的设备，主要用于球团矿的烧结。

回转窑主要由筒体、支撑滚轮、传动装置、燃烧装置、尾部密封装置等部件组成。

回转窑通过内部的高温煤气对球团矿进行烧结，使其达到理想的物理和化学性能。

回转窑的主要作用包括：1. 烧结球团矿：回转窑通过高温煤气对球团矿进行烧结，使其达到理想的物理和化学性能。

2. 回收能源：回转窑通过燃烧装置对煤气进行燃烧，可以回收能源，降低生产成本。

四、回转窑在球团矿生产中的工作流程球团矿生产中，回转窑的工作流程主要包括以下几个环节：1. 进料：球团矿经过链篦机输送到回转窑中。

2. 烧结：回转窑通过内部的高温煤气对球团矿进行烧结，使其达到理想的物理和化学性能。

3. 出料：经过烧结的球团矿从回转窑中出料，进入下一个生产环节。

总结：链篦机和回转窑是球团矿生产过程中不可或缺的设备，它们通过各自独特的作用和工作流程，保证了球团矿的高效生产和质量稳定。

球团生产工艺概述球团生产工艺概述球团生产是使用不适宜烧结的精矿粉和其他含铁粉料造块的一种方法。

球团法是由瑞典的A.G.Anderson于1913年取得国内专利的。

但正式采用是在1943年，美国开采一种低品位磁铁矿—铁隧石，精选出来的矿粉粒度很细，难以烧结，才开始球团生产和用于高炉的试验。

50年代中期开始工业规模生产。

由于各国天然富矿资源缺乏，必须扩大对贫矿资源的利用，正是球团工艺为细磨精矿造块开拓了新路，而且球团矿粒度均匀，还原性和强度好、微气孔多，故发展迅速，全世界1980年初年产已达3亿t，其中北美占一半以上。

烧结和球团有各自的优点互为补充，今天不少工厂为高炉提供烧结矿和球团矿组成的综合炉料。

球团生产大致分三步：(1)将细磨精矿粉、熔剂、燃料(1%～2%，有时也可不加)和黏结剂(如皂土等约0.5%，有时也可不加)等原料进行配料与混合；(2)在造球机上加适当的水，滚成10～15mm的生球；(3)生球在高温焙烧机上进行高温焙烧，焙烧好的球团矿经冷却、破碎、筛分得到成品球团矿。

有关工艺流程见图图1 球团的生产流程造球设备有圆盘和圆筒造球机，我国基本都采用圆盘造球机，圆盘直径约为3.2～5.5m，倾角为45～50度，线速度约为0.5～1m/s。

造球要加水，但加水过多，将影响生球强度，甚至使生球破碎，故控制加料和加水方式是重要因素。

球团焙烧各阶段反应见图2。

第一步是干燥生球，以免加热到高温时，水分大量蒸发而引起生球破裂。

第二步是焙烧，焙烧分为预热、焙烧和均热三个阶段，预热是为了去除残余水分，焙烧是使高温固结，提高球团的机械强度，同时可提高氧化度和去硫。

球团焙烧设备主要有三种：竖炉；带式焙烧机；链箅机—回转窑带式焙烧机基本结构形式与带式烧结机相似，但两者的生产过程完全不同。

球团带式焙烧机的整个长度上可依次分为干燥、预热、燃料点火、焙烧、均热和冷却等六个区。

其工艺图2 生球焙烧过程特点是：(1)铺有底料和边料，底料的作用是保护炉箅和台车免受高温烧坏，使气流分布均匀；在下抽干燥时可吸收一部分废热，其潜热再在鼓风冷却带回收；保证下层球团焙烧温度，从而保证球团质量，边料的作用是保护台车两侧边板，防止被高温烧坏；防止两侧边板漏风。
