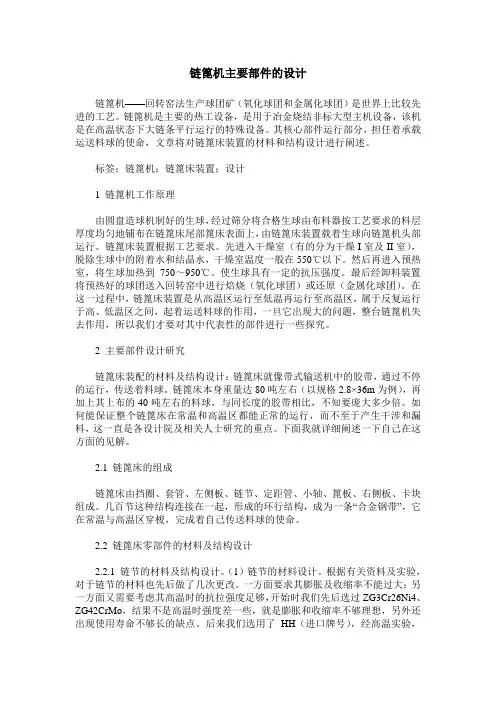

链篦机主要部件的设计链篦机——回转窑法生产球团矿（氧化球团和金属化球团）是世界上比较先进的工艺。

链篦机是主要的热工设备，是用于冶金烧结非标大型主机设备，该机是在高温状态下大链条平行运行的特殊设备。

其核心部件运行部分，担任着承载运送料球的使命，文章将对链篦床装置的材料和结构设计进行阐述。

标签：链篦机；链篦床装置；设计1 链篦机工作原理由圆盘造球机制好的生球，经过筛分将合格生球由布料器按工艺要求的料层厚度均匀地铺布在链篦床尾部篦床表面上，由链篦床装置载着生球向链篦机头部运行。

链篦床装置根据工艺要求。

先进入干燥室（有的分为干燥I室及II室），脱除生球中的附着水和结晶水，干燥室温度一般在550℃以下。

然后再进入预热室，将生球加热到750～950℃。

使生球具有一定的抗压强度。

最后经卸料装置将预热好的球团送入回转窑中进行焙烧（氧化球团）或还原（金属化球团）。

在这一过程中，链篦床装置是从高温区运行至低温再运行至高温区，属于反复运行于高、低温区之间，起着运送料球的作用，一旦它出现大的问题，整台链篦机失去作用，所以我们才要对其中代表性的部件进行一些探究。

2 主要部件设计研究链篦床装配的材料及结构设计：链篦床就像带式输送机中的胶带，通过不停的运行，传送着料球。

链篦床本身重量达80吨左右（以规格2.8×36m为例），再加上其上布的40吨左右的料球，与同长度的胶带相比，不知要庞大多少倍。

如何能保证整个链篦床在常温和高温区都能正常的运行，而不至于产生干涉和漏料，这一直是各设计院及相关人士研究的重点。

下面我就详细阐述一下自己在这方面的见解。

2.1 链篦床的组成链篦床由挡圈、套管、左侧板、链节、定距管、小轴、篦板、右侧板、卡块组成。

几百节这种结构连接在一起，形成的环行结构，成为一条“合金钢带”，它在常温与高温区穿梭，完成着自己传送料球的使命。

2.2 链篦床零部件的材料及结构设计2.2.1 链节的材料及结构设计。

（1）链节的材料设计。

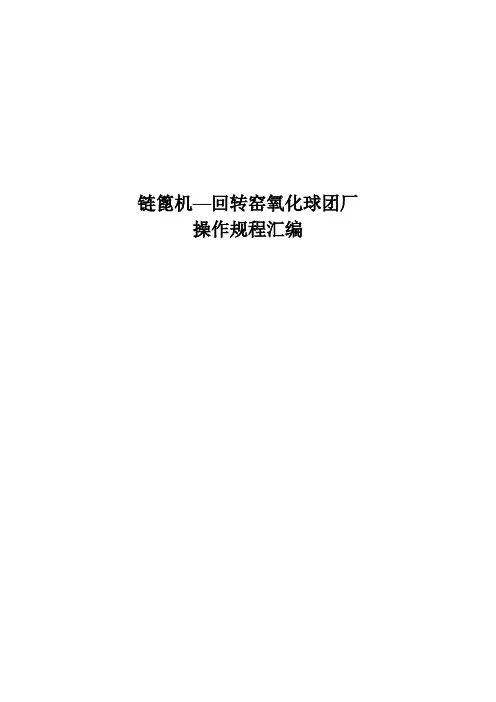

链篦机—回转窑氧化球团厂操作规程汇编目录第一部分岗位工作标准及规程 (5)第一章主控岗位操作规程 (5)1.1 职责范围 (5)1.2 工作标准 (5)第二章调度员岗位操作规程 (8)2.1 岗位职责 (8)2.2 调度规程 (8)2.3 作业标准 (9)第三章配料岗位操作规程 (9)3.1 岗位职责 (9)3.2 操作规程 (9)第四章皮带岗位操作规程 (10)4.1 岗位职责 (10)4.2 操作规程 (11)第五章烘干机岗位操作规程 (12)5.1 岗位职责 (12)5.2 操作规程 (12)第六章润磨机操作规程 ............................................. 错误!未定义书签。

6.1 职责范围.............................................................................. 错误!未定义书签。

6.2 启动和停车顺序.................................................................. 错误!未定义书签。

6.3 长期停磨.............................................................................. 错误!未定义书签。

6.4 正常运转时，操作人员必须遵守和注意以下事项.......... 错误!未定义书签。

6.5 磨机调整.............................................................................. 错误!未定义书签。

第七章造球岗位操作规程 (14)7.1 操作标准 (14)7.2 技术操作额定及质量、消耗、效率指标 (14)7.3 开停机的技术操作规定及方法 (14)7.4 技术操作方法 (15)7.5 防止事故的规定及注意事项 (16)第八章辊筛布料岗位工作标准 (16)8.1 岗位职责 (16)8.2 工作标准 (16)第九章链篦机岗位操作规程 (18)9.1 技术操作标准 (18)9.2 技术操作定额及质量消耗、效率指标 (19)9.3 开停机的技术操作规定及方法 (19)9.4 技术操作方法 (21)9.5 防止事故的规定及注意事项： (22)第十章回转窑岗位操作规程 (23)10.1 回转窑点火前的检查与准备工作 (23)10.2 转窑点火操作 (23)10.3 回转窑升温操作 (24)10.4 回转窑正常操作 (24)10.5 回转窑停窑降温操作 (25)10.6 回转窑保温操作 (25)10.7 回转窑停火操作 (26)10.8 回转窑事故的原因与处理 (26)第十一章环冷机技术操作规程 (28)11.1 技术操作标准 (28)11.2 开停机的操作规定及方法 (29)11.3 操作要求 (29)11.4 事故的规定及注意事项 (30)第十二章风机岗位操作规程 (31)12.1 职责范围 (31)12.2 技术操作标准 (31)第十三章钳工操作规程 (33)第十四章电工操作规程 (34)14.1 电气岗位操作规程 (34)第十五章电气焊工岗位操作规程 (36)第十六章煤气使用操作规程 (36)第二部分安全规程 (38)第十七章造球岗位安全规程 (38)第十八章棍筛、返料皮带岗位安全规程 (39)第十九章链篦机岗位安全规程 (40)第二十章回转窑看火工岗位安全规程 (41)第二十一章环冷机岗位安全规程 (42)第二十二章成品仓、成品皮带机岗位安全规程 (43)第二十三章除尘岗位安全规程 (44)第二十四章煤气使用安全规程 (45)第二十五章维修电工安全规程 (46)第二十六章维修钳工安全规程 (47)第一部分岗位工作标准及规程第一章主控岗位操作规程1.1 职责范围1.1.1 工作内容（1）本岗位在值班工长的领导下，负责对主控室设备进行操作和监控。

链篦机-回转窑的常见故障和解决方法一、堵塞现象回转窑生产工艺存在一个“通病”——预热系统堵塞。

堵塞的发生不仅扰乱了窑的热工制度，降低了窑产量和熟料质量，而巨处理起来费时费力，甚至还会造成人员伤亡大事故。

预热系统堵塞时，一般有以下几种“症兆”；1、排灰阀静止不动。

2、堵料部位以上各处负压剧烈上升；堵塞部位以下部位则出现了正压，捅料孔、排风阀等处向外冒灰；窑头通风不好，严重时往外冒火。

3、排风机入口、一级筒出口、分解炉出口、窑尾等处温度异常升高，甚至达到或超过危险温度范围。

4、预热器锥体负压急剧减小或下料温度减小。

如果发现不及时，旋风筒内几分钟就积满了料粉，但往窑内下料却很少。

当堵窑料量过大时，就会出现突然塌料，料粉冲出窑外，酿出事故。

对于五级旋风预热器或预分解密来说，预热系统内容易堵塞的部位主要有以下几处：①四级旋风筒C4垂直烟道、C4锥体；两者堵塞物相似，主要是高温未燃尽的煤粒和生料沉积物。

②窑尾烟室缩口和窑尾斜坡；堵塞物主要是结皮物料，冷却后很硬，碱含量（R2O）高。

③五级旋风筒C4锥体及下料管；堵塞物主要是结皮物料。

①分解炉及其连接管道。

C4筒及分解炉连接管道堵塞物中有大量结皮，有的质地很硬，结皮物上有大量未燃尽的煤粒子，用高压风吹时，会出现明火。

二、原因分析预热系统堵塞的主要原因是在预热器和窑之间的“内部循环”。

当窑尾废气温度达到一定值时，粉尘就粘附在废气管道壁上，而这种粉尘由于吸附了碱、氯、硫，故粘性很大。

随着温度的上升，粉尘粘附的数量和硬度也增加了，这便形成结皮。

管道实际通风截面就要减少，有时旋风筒顶部的粘灰脱落排在旋风筒内，就使旋风筒下部堵塞。

当预热器内生料和燃料含硫、碱较高时，温度达到400～600℃时SO2就会转化为SO3。

SO3被生料粉吸收以后生成CaSO4，在860℃下CaSO4熔融并容易与料粉在预热器底部和窑尾内部结成碱圈。

预热系统的结皮和堵塞最容易在最低级的两个预热器内产生，特别是最下一级旋风筒是最容易发生结皮的地方。

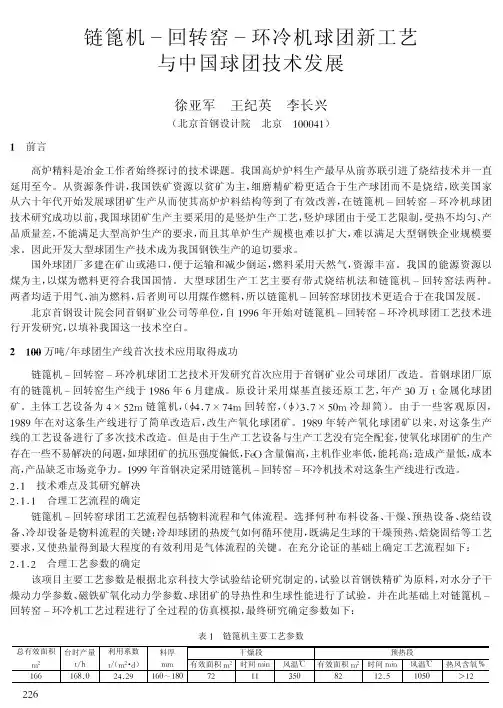

链篦机—回转窑球团工艺探析摘要链篦机—回转窑球团工艺是我国钢铁生产的重要工艺，该工艺具有高产、节能等优势，长期以来是我国钢铁生产工艺的重点研究目标。

本文研究时，以链篦机—回转窑球团工艺优化为主要目标，针对我国的链篦机—回转窑球团工艺研究现状进行总结，发现长期以来我国一直在探究链篦机—回转窑球团工艺优化措施。

但是，研究也发现该工艺环境污染问题一直没有得到妥善解决，相关研究较少。

因此，本文研究另辟蹊径，针对链篦机—回转窑球团脱硫脱硝工艺进行全面分析，提出新型环保工艺，旨在提高该工艺的环境保护能力。

关键词：链篦机；回转窑球团工艺；探究钢铁资源是现代社会发展的重要资源，我国自建国以来就非常重视钢铁资源生产，不断优化钢铁生产技术。

如，球团生产工艺就是近些年我国钢铁生产工艺的重点研究目标。

我国相关部门根据技术原理，提出链篦机—回转窑球团工艺，该工艺以链篦机和回转窑球团为基础进行生产，工艺结构虽然比较复杂，但是相比于传统生产工艺，该工艺产量大幅度提升，原料适用性比较强。

该工艺的独特优势，使其成为我国钢铁工业的重点工艺。

但是，随着我国工业进步和工业生产理念变化，链篦机—回转窑球团工艺也在不断优化，对我国钢铁生产有重要的影响。

1.链篦机—回转窑球团工艺全面研究链篦机—回转窑球团工艺的独特优势，使其成为我国钢铁生产工艺研究的重点对象。

长期以来，为满足我国工业生产对钢铁产量的需求，相关技术领域一直都非常重视链篦机—回转窑球团工艺研发。

本文在对链篦机—回转窑球团工艺探析的过程中，结合相关资料对我国链篦机—回转窑球团工艺的研究进行全面探析。

①研究发现，河钢集团宣钢公司以技术提效为目标，针对自身链篦机—回转窑球团工艺进行全面改造。

该厂的传统工艺，生产链条复杂，整个生产链由配料、烘干、润磨、造球等工艺组成，回转窑系统结构也比较复杂，都在一定程度上造成工艺成本高的问题。

因此，该集团针对自身工艺问题，提出工艺提效技术方案。

如，该集团针对润磨工艺进行了改善。

196链篦机—回转窑球团工艺探讨田彬彬（邯郸市鼎正重型机械有限公司，河北 邯郸 056700）摘 要：链篦机-回转窑球团法是一种新型的球团生产工艺，具有良好的产品品质和经济效能，同时节能环保，本文对链篦机-回转窑球团工艺进行了探讨。

关键词：炼铁；链篦机-回转窑；球团工艺中图分类号:G676 文献标识码:A 文章编号：11-5004（2019）02-0196-2收稿日期：2019-02作者简介：田彬彬，男，生于1989年，汉族，河北邯郸人，本科，研究方向:设备制造与工艺。

随着我国钢铁工业的快速发展，铁矿被大量开采，富矿越来越少，因此人们开始进行贫矿的冶炼。

通过直接入炉的方式进行贫矿冶炼，经济价值比较低，因此如何提高贫矿的冶炼价值成为了人们关注的重点问题，球团造块工艺就是在这样的背景下发展起来的，链篦机-回转窑球团法就是其中一种，通过链篦机-回转窑球团法能够生产酸性氧化球团，这是一种非常优质的高炉原料，通过其生产的酸性氧化球团具有含铁品位高、冶金性能好等优点，而且这一工艺还具有能耗低、污染低、二次能源利用充分和经济性能好等优点，正是由于具有这些优点，使其在贫矿冶炼中具有重要的应用。

1 链篦机—回转窑球团法生产工艺所需要的设备链篦机-回转窑球团法是一种联合机组生产球团的方法，这一生产工艺中需要以下几种设备，分别是配料机、润磨机、烘干机、造球盘、生球筛分及布料机、链篦机、回转窑、环冷机等辅助设备。

2 链篦机—回转窑球团法生产工艺流程链篦机—回转窑球团法的生产工艺流程如图 1 所示：图1 链篦机—回转窑球团法生产工艺流程图3 添加剂的使用如图1中的工艺流程所示，应用链篦机—回转窑球团法生产球团时，首先要在原料中加入添加剂，膨润土就是主要常用的添加剂，通常会在造球精矿中加入0.6%~1.0%的膨润土，通过这样的方式能够有效的改善精矿的成球性，同时还能够显著的提高生球的强度，尤其是能够显著的提升生球干燥时的炸裂温度以及成品球团矿的强度。

链篦机回转窑生产工艺流程及设备球团The production process of chain grate roasting rotary kiln and equipment pelletizationChain grate roasting rotary kiln is a key equipment in the production of pelletized products. It is widely used in industries such as metallurgy, chemical engineering, and building materials. In this article, we will explore the production process of the chain grate roasting rotary kiln and the equipment involved.The first step in the production process is raw material preparation. The raw materials used for pellet production typically include iron ore fines, coal powder, limestone, and bentonite. These materials are carefully proportioned and mixed to achieve the desired composition. The mixture is then fed into a balling disc or drum to form small pellets.链篦机回转窑是生产球团产品的关键设备。

它广泛应用于冶金、化工和建材等行业。

本文将探讨链篦机回转窑的生产工艺流程和涉及的设备。

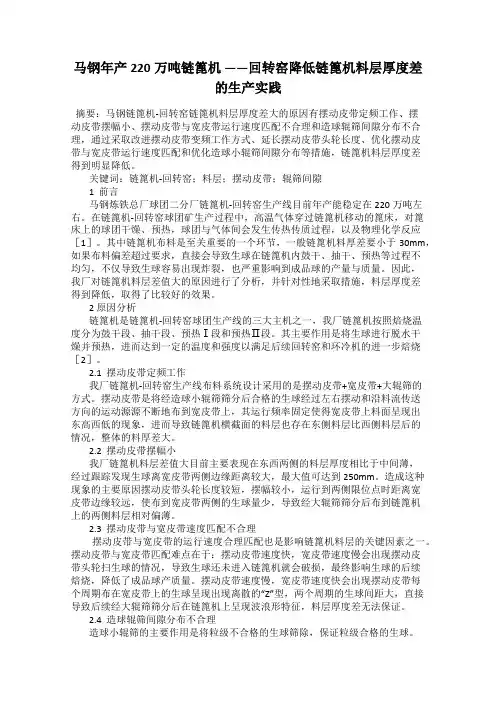

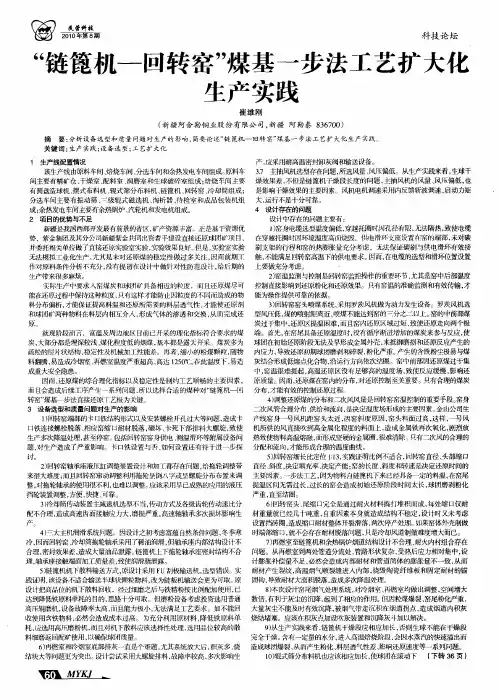

马钢年产220万吨链篦机——回转窑降低链篦机料层厚度差的生产实践摘要：马钢链篦机-回转窑链篦机料层厚度差大的原因有摆动皮带定频工作、摆动皮带摆幅小、摆动皮带与宽皮带运行速度匹配不合理和造球辊筛间隙分布不合理，通过采取改进摆动皮带变频工作方式、延长摆动皮带头轮长度、优化摆动皮带与宽皮带运行速度匹配和优化造球小辊筛间隙分布等措施，链篦机料层厚度差得到明显降低。

关键词：链篦机-回转窑；料层；摆动皮带；辊筛间隙1 前言马钢炼铁总厂球团二分厂链篦机-回转窑生产线目前年产能稳定在220万吨左右。

在链篦机-回转窑球团矿生产过程中，高温气体穿过链篦机移动的篦床，对篦床上的球团干燥、预热，球团与气体间会发生传热传质过程，以及物理化学反应［1］。

其中链篦机布料是至关重要的一个环节，一般链篦机料厚差要小于30mm，如果布料偏差超过要求，直接会导致生球在链篦机内鼓干、抽干、预热等过程不均匀，不仅导致生球容易出现炸裂，也严重影响到成品球的产量与质量。

因此，我厂对链篦机料层差值大的原因进行了分析，并针对性地采取措施，料层厚度差得到降低，取得了比较好的效果。

2 原因分析链篦机是链篦机-回转窑球团生产线的三大主机之一，我厂链篦机按照焙烧温度分为鼓干段、抽干段、预热Ⅰ段和预热Ⅱ段。

其主要作用是将生球进行脱水干燥并预热，进而达到一定的温度和强度以满足后续回转窑和环冷机的进一步焙烧［2］。

2.1 摆动皮带定频工作我厂链篦机-回转窑生产线布料系统设计采用的是摆动皮带+宽皮带+大辊筛的方式。

摆动皮带是将经造球小辊筛筛分后合格的生球经过左右摆动和沿料流传送方向的运动源源不断地布到宽皮带上，其运行频率固定使得宽皮带上料面呈现出东高西低的现象，进而导致链篦机横截面的料层也存在东侧料层比西侧料层后的情况，整体的料厚差大。

2.2 摆动皮带摆幅小我厂链篦机料层差值大目前主要表现在东西两侧的料层厚度相比于中间薄，经过跟踪发现生球离宽皮带两侧边缘距离较大，最大值可达到250mm。

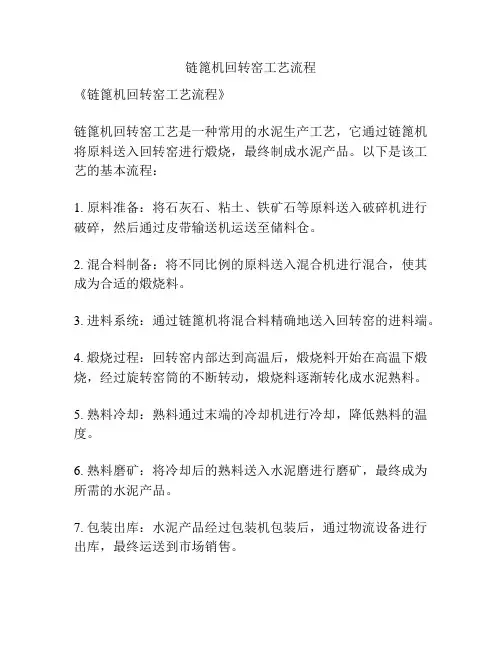

链篦机回转窑工艺流程
