电容的识别与读数

万用表检测电容的方法介绍1 指针式万用表检测电容1.1 固定电容的检测（1）容量在0.01 pF以上固定电容的检测将指针式万用表调至R×10k欧姆挡，并进行欧姆调零，然后用万用表的红、黑表笔分别接触电容的两个引脚，观察万用表指针的变化，如图1所示。

如果表笔接通瞬间，万用表的指针向右微小摆动，然后又回到无穷大处，调换表笔后，再次测量，指针也向右摆动后返回无穷大处，则可以判断该电容正常；如果表笔接通瞬间，万用表的指针摆动至“0”附近，则可以判断该电容被击穿或严重漏电；如果表笔接通瞬间，指针摆动后不再回至无穷大处，则可判断该电容漏电；如果两次万用表指针均不摆动，则可以判断该电容已开路。

（2）容量小于0.01 pF的固定电容的检测检测10pF以下的小电容时，因电容容量太小，故用万用表进行测量，只能检查其是否有漏电、内部短路或击穿现象：测量时选用万用表R×10k挡，将两表笔分别任意接电容的两个引脚，阻值应为无穷大。

如果测出阻值为零，则可以判定该电容漏电损坏或内部击穿。

图1 检测0.01 p，F以上的固定电容检测10pF～0.01 ；tF固定电容可采用如下方法。

将万用表调至R×10k挡，选用两只卩值大于100的三极管3DC6（或9013）组成复合管，其电路原理图如图2所示。

利用复合管的放大作用，把被测电容的充电电流予以放大，以增大万用表指针的摆动幅度。

将被测电容接于复合管的基极b与集电极c间，万用表的红、黑表笔分别与复合管的发射极e和集电极c相接。

如果万用表的指针微摆动后返回至无穷大处，则说明电容正常；如果指针不动或不能返回至无穷大处，则说明电容已损坏。

在测试操作时，特别是在测量较小容量电容时，要反复调换被测电容引脚接触两点，以明显地看到万用表指针的摆动。

图2 复合管构成的测试电路原理图1.2 电解电容的检测电解电容的容量较一般固定电容大得多，测量时，针对不同容量选用合适的量程。

电容的识别方法详解电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

其中：1法拉=103毫法（mF）=106微法（uF）=109纳法（nF）=1012皮法（pF）即：1 u F＝103nF ；1 nF＝10-3u F ；1 u F＝106pF ；1 pF＝10-6u F容量大的电容其容量值在电容上直接标明，如10uF/16V。

容量小的电容其容量值在电容上用字母表示或数字表示。

●字母表示法：1m=1000 uF；1P2=1.2PF；1n=1000PF●数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

如：102表示10×102PF=1000PF ；224表示22×104PF=0.22 u F1. 直标法容量单位：F（法拉）、μF（微法）、nF（纳法）、pF（皮法或微微法）。

1法拉（F）=106微法（uF）=1012微微法（pF）；1微法（uF）=103纳法（nF）=106微微法（pF）；1纳法（nF）=103微微法（pF）4n7 表示4.7nF或4700pF ；0.22 表示0.22μF；51 表示51pF 。

有时用大于1的两位以上的数字表示单位为pF的电容，例如101表示100 pF。

用小于1的数字表示单位为μF 的电容，例如0.1表示0.1μF。

2. 数码表示法一般用三位数字来表示容量的大小，单位为pF。

前两位为有效数字，后一位表示位率。

即乘以10n，n为第三位数字。

如223J代表22×103pF＝22000pF＝0.022μF，允许误差为±5% ，这种表示方法最为常见。

3. 色码表示法这种表示法与电阻器的色环表示法类似，颜色涂于电容器的一端或从顶端向引线排列。

色码一般只有三种颜色，前两环为有效数字，第三环为位率，单位为pF。

电容的基本单位是F（法），其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

由于单位F 的容量太大，所以我们看到的一般都是μF、nF、pF的单位。

换算关系：1F＝1000000μF，1μF=1000nF=1000000pF。

电容的标注方法分为：直标法、色标法和数标法。

对于体积比较大的电容，多采用直标法。

如果是0.005，表示0.005uF=5nF。

如果是5n，那就表示的是5nF。

数标法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是10的多少次方。

如：102表示10x10x10 PF=1000PF，203表示20x10x10x10 PF。

如：“473”即47000pF=0.047μF“103”即10000pF=0.01μF等等，一、认识电容1F＝1，000，000uF1uF=1,000nF1nF=1000pF1F=103mF=106uF=109nF=1012pF1、在各种电子设备中，调谐、耦合、滤波、去耦、隔断直流电、旁路交流电等，都需要用到电容器。

电容器通常叫做电容。

电容的种类很多，按结构形式来分，有固定电容、半可变电容、可变电容。

常用电容按介质区分有纸介电容、油浸纸介电容、金属化纸介电容、云母电容、薄膜电容、陶瓷电容、电解电容、铝电解电容、钽、铌电解电容等。

2、在电路图中电容单位的标注规则。

通常在容量小于10000pF的时候，用pF做单位，大于10000pF的时候，用uF做单位。

为了简便起见，大于100pF而小于1uF的电容常常不注单位。

没有小数点的，它的单位是pF，有小数点的，它的单位是uF。

例如，3300就是3300pF，0.1就是0.1uF等。

3、电容使用常识。

电容在电路中实际要承受的电压不能超过它的耐压值。

在滤波电路中，电容的耐压值不要小于交流有效值的1.42倍。

使用电解电容的时候，还要注意正负极不要接反。

不同电路应该选用不同种类的电容。

揩振回路可以选用云母、高频陶瓷电容，隔直流可以选用纸介、涤纶、云母、电解、陶瓷等电容，滤波可以选用电解电容，旁路可以选用涤纶、纸介、陶瓷、电解等电容。

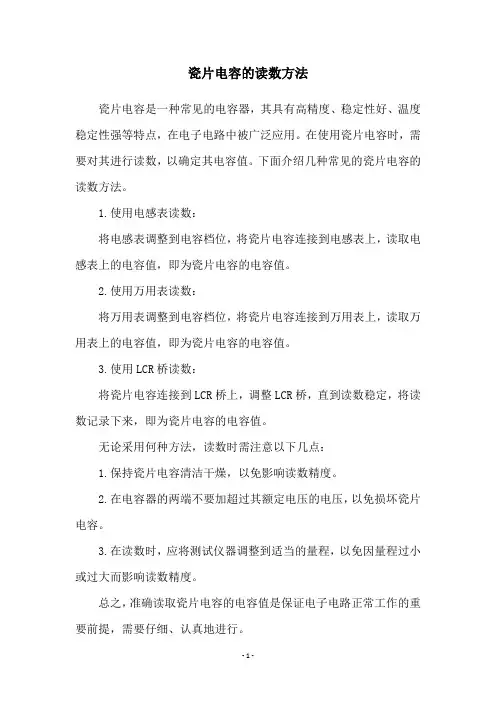

瓷片电容的读数方法
瓷片电容是一种常见的电容器，其具有高精度、稳定性好、温度稳定性强等特点，在电子电路中被广泛应用。

在使用瓷片电容时，需要对其进行读数，以确定其电容值。

下面介绍几种常见的瓷片电容的读数方法。

1.使用电感表读数：
将电感表调整到电容档位，将瓷片电容连接到电感表上，读取电感表上的电容值，即为瓷片电容的电容值。

2.使用万用表读数：
将万用表调整到电容档位，将瓷片电容连接到万用表上，读取万用表上的电容值，即为瓷片电容的电容值。

3.使用LCR桥读数：
将瓷片电容连接到LCR桥上，调整LCR桥，直到读数稳定，将读数记录下来，即为瓷片电容的电容值。

无论采用何种方法，读数时需注意以下几点：
1.保持瓷片电容清洁干燥，以免影响读数精度。

2.在电容器的两端不要加超过其额定电压的电压，以免损坏瓷片电容。

3.在读数时，应将测试仪器调整到适当的量程，以免因量程过小或过大而影响读数精度。

总之，准确读取瓷片电容的电容值是保证电子电路正常工作的重要前提，需要仔细、认真地进行。

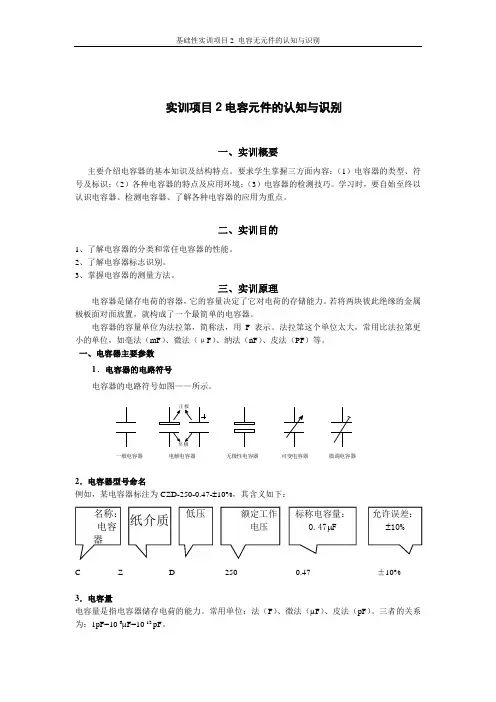

实训项目2电容元件的认知与识别一、实训概要主要介绍电容器的基本知识及结构特点。

要求学生掌握三方面内容：（1）电容器的类型、符号及标识；（2）各种电容器的特点及应用环境；（3）电容器的检测技巧。

学习时，要自始至终以认识电容器、检测电容器、了解各种电容器的应用为重点。

二、实训目的1、了解电容器的分类和常任电容器的性能。

2、了解电容器标志识别。

3、掌握电容器的测量方法。

三、实训原理电容器是储存电荷的容器，它的容量决定了它对电荷的存储能力。

若将两块彼此绝缘的金属极板面对面放置，就构成了一个最简单的电容器。

电容器的容量单位为法拉第，简称法，用F 表示。

法拉第这个单位太大，常用比法拉第更小的单位，如毫法（mF ）、微法（μF ）、纳法（nF ）、皮法（PF ）等。

一、电容器主要参数1. 电容器的电路符号电容器的电路符号如图——所示。

2．电容器型号命名例如，某电容器标注为CZD-250-0.47-±10%，其含义如下：C ZD 250 0.47±10%3．电容量电容量是指电容器储存电荷的能力。

常用单位：法（F ）、微法（μF ）、皮法（pF ）。

三者的关系为：1pF=10-6μF=10-12 pF 。

通常，容量在微法级的电容器直接在上面标注其容量，如47 F，但皮法级的电容用数字标注其容量，如332即表明容量为3 300pF，即最后位为十的指数，这和用数字表示电阻值的方法是一样的。

国家规定了一系列容量值作为产品标称。

固定电容器的标称容量系列如表1.4所示。

表1.4 固定式标称容量系列E24、E12、E6二.电容器的分类按电容器的容量是否可调来分，电容器可分为：固定电容器、可变电容器及微调电容器。

按电容器所用的介质来分，可分为：有机介质电容器、无机介质电容器、气体介质电容器、电解电容器。

固定电容器4.电解电容器电解电容器的介质是一层极薄的金属氧化膜，氧化膜的金属基体是电容器的阳极（正极），另一块未氧化的金属极板是电容器的阴极（负极）。

电容值的文字符号法读取，一般遵循以下步骤：
1. 识别数字和单位：首先，确定数字部分，这通常表示电容的有效值。

单位由字母表示，常见的单位有pF（皮法拉）和uF（微法拉）。

2. 理解数值表示法：在数值表示法中，不用小数点，而用R表示或把单位写在整数与小数之间。

例如，7p5可以解读为7.5pF，10n5为10.5nF，4u7是4.7uF，而2m2可以转换为2200uF。

3. 掌握数码表示法：此法一般用于小容量电容。

一般有三位数字。

第一、第二位数为有效值，第三位为倍数，即表示后面跟多少个0。

例如223表示22×10^3pF，473表不47×10^3pF。

如果第三位数为9，表示10的-1次方而不是10的9次方。

4. 注意特殊符号：对于某些特殊的电容值，可能会使用特殊的符号来表示。

例如，有些电解电容会省略单位uF或pF。

综上，通过以上步骤可以正确读取电容值的文字符号。

如有疑问，建议咨询电子领域专业人士或查阅电子书籍获取帮助。

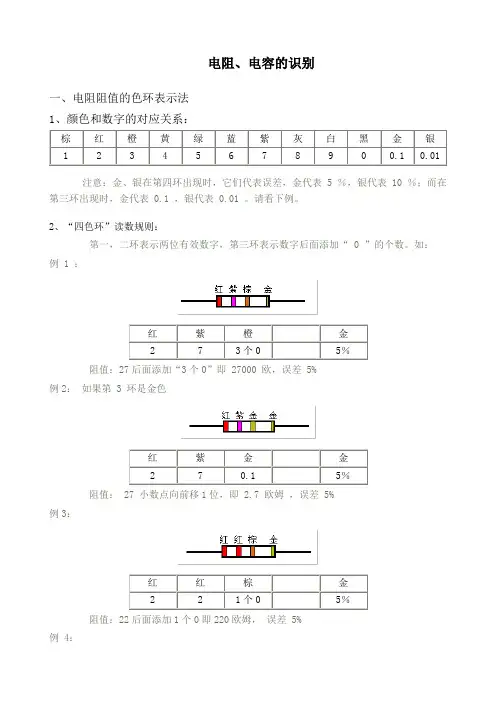

电阻、电容的识别一、电阻阻值的色环表示法1、颜色和数字的对应关系：注意：金、银在第四环出现时，它们代表误差，金代表 5 ％，银代表 10 ％；而在第三环出现时，金代表 0.1 ，银代表 0.01 。

请看下例。

2、“四色环”读数规则：第一，二环表示两位有效数字，第三环表示数字后面添加“ 0 ”的个数。

如：例 1 ：阻值：27后面添加“3个0”即 27000 欧，误差 5%例2：如果第 3 环是金色阻值： 27 小数点向前移1位，即 2.7 欧姆，误差 5%例3：阻值：22后面添加1个0即220欧姆，误差 5%例 4：例4所表示的阻值为 22 欧。

第三环“黑色”表示“ 0 个零”，也就是表示数字后面不添加 0 。

实际上，第三环用数学形式表达就是 10 的 N次方的倍率，前面的情况分别可写作：27×103＝2700022×101＝22022×10°＝221000 欧 =1 千欧， 1000 千欧 =1 兆欧。

欧，即欧姆，符号是Ω；千欧：ΚΩ；兆欧： M Ω。

3 、“五色环”读数规则：第一、二、三环表示三位数字，第四环表示数字后面“ 0 ”的个数，第五环表示精度。

现在市场上逐步以五色环为主，而且第五环精度的表示方法目前实际使用和过去有关规定不同，一般用棕色表示误差 1 ％。

举例如下：例5：这个电阻的阻值： 200000 欧姆＝ 200K 误差 1 ％例6：绿＝ 5 ，棕＝ 1 ，黑＝ 0 ，银＝ 0.01 ，于是阻值＝510 × 0.01＝5.1Ω二电容器容量的表示方法电容器容量的基本单位是“法拉”（ F ），1法拉的 1/1000000 （百万分之一）是1微法（μ F ），1微法的 1/1000000 是 1pF （ 1微微法，或1皮法）。

它们之间的关系是百万（或称 10 的 6 次方）进位关系。

我们常用的电容有：1、电介电容：多数在 1 μ F 以上，直接用数字表示。

电阻的读数颜色黑棕红橙黄绿蓝紫灰白数字0 1 2 3 4 5 6 7 8 9有5色环和4色环之分。

不管哪种色环最后一位为误差位：一般颜色为金，银，棕，红。

（金银必为误差位）倒数第二位为精度位。

即10的几次方。

前2到3位为数值位5色环的：（百位+十位+个位）*10n4色环的：（十位+个位）*10n对于第一色环的鉴定：1.一般误差环离其他环较远2.第一环离内部端部较近。

一、电阻的数值系列电子元件中的电阻，其数值按其容许误差大小可分为很多系列。

每个系列可将同一数量级的各种数值的电阻值，用少数几个数来表示，这很便于生产和使用。

E系列中容许误差为士20％的E6，有1、1.5、2.2、3.3、4.7、6.8六个数；E12的容差为士10％，有12个数；E24容差为士5％，有24个数。

均见表1所示。

表（一）E6 E12 E24 E6 E12 E24 1.0 1.0 1.01.13.3 3.3 3.33.61.2 1.21.33.9 3.94.31.5 1.5 1.51.64.7 4.7 4.75.11.8 1.82.05.6 5.66.22.2 2.2 2.22.46.8 6.8 6.87.52.7 2.73.08.2 8.29.1同一系列相邻两个数的比值基本相等。

E6的比值约1.5。

E12的比值约为1.2。

E24的比值约为1.1等。

系列中相邻数的正负偏差所涵盖的范围是衔接的或稍有重叠。

例如E6系列中2.2的负偏差最大为2.2x（1-20％）-1.7，1.5的正偏差最大为 1.5X（1＋20％）-1.8，稍有重叠；2.2的正偏差最大为2.2x（1+20％）-2.64，3.3的负偏差最大为3.3 X（1-20％）-2.64，正好衔接。

每个系列同一数量级的电阻，可用少数几个数来表示。

例如E6系列对千欧级的电阻只用lk、1.5k、 2.2k、3.3k、4.7k、6.8k 就可将0.8k到8k的电阻值表示出来。

生产时只需将千欧级电阻分为六档，分别注出电阻值，它给生产带来很大方便。

理想的电容，本来是没有极性的。

但是在实际中，为了获得大容量，就使用了某些特殊的材料和结构，这就导致了实际的电容有些是有极性的。

常见的有极性电容有铝电解电容，钽电解电容等。

电解电容一般是容量相对比较大的。

如果要做一个大容量的无极性电容，就没那么容易了，体积会变得很大。

这就是为什么在实际的电路中，为什么会有那么多的有极性电容了——因为它体积比较小，同时又因为这样的电路中电压只有一个方向，所以有极性的电容就能派上用场。

我们使用有极性的电容，就是避开它的缺点，利用它的优点。

我们可以这样来理解：有极性的电容实际上是一个只能按一个电压方向使用的电容。

而无极性的电容，则两个电压方向都能使用。

因此，单从电压方向这一点上来说，无极性的电容是比有极性的电容要好的。

从上面的分析可以看出来，使用无极性容代替有极性的电容是完全可以的——只要容量、工作电压、体的电积等能满足要求即可替换。

有极性电容是指电解电容一类的电容,它是由阳极的铝箔和阴极的电解液分别形成两个电极,由阳极铝箔上产生的一层氧化铝膜做为电介质的电容.由于这种结构,使其具有极性,当电容正接的时候,氧化铝膜会由于电化反应而保持稳定,当反接的时候,氧化铝层会变薄,使电容容易被击穿损坏.所以电解电容在电路中必须注意极性.普通的电容是无极性的,也可以把两个电解电容阳极或阴极相对串连形成无极性电解电容.1、原理上相同。

（1）都是存储电荷和释放电荷；（2）极板上的电压（这里把电荷积累的电动势叫电压）不能突变。

（3）区别在于介质的不同、性能不同、容量不同、结构不同致使用环境和用途也不同。

反过来讲，人们根据生产实践需要，实验制造了各种功能的电容器来满足各种电器的正常运行和新设备的运转。

随着科学技术的发展和新材料的发掘，更优质、多样化的电容器会不断涌现。

2、介质不同。

介质是什么东西？说穿了就是电容器两极板之间的物质。

有极性电容大多采用电解质做介质材料，通常同体积的电容有极性电容容量大。

电容器的定义电容器，简称电容，顾名思义，是…装电的容器‟，是一种容纳电荷的器件。

英文名称：capacitor。

一些常用的电容器如图所示。

用字母C表示。

电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路，能量转换，控制电路等方面。

电容器主要特性参数1、标称电容量和允许偏差标称电容量是标志在电容器上的电容量。

电容器的基本单位是法拉(F)，但是，这个单位太大，在实地标注中很少采用。

其它单位关系如下：1F=1000mF1mF=1000μF1μF=1000nF1n=1000pF电容器实际电容量与标称电容量的偏差称误差，在允许的偏差范围称精度。

精度等级与允许误差对应关系：00（01）-±1%、0（02）-±2%、Ⅰ-±5%、Ⅱ-±10%、Ⅲ-±20%、Ⅳ-（+20%-10%）、Ⅴ-（+50%-20%）、Ⅵ-（+50%-30%）一般电容器常用Ⅰ、Ⅱ、Ⅲ级，电解电容器用Ⅳ、Ⅴ、Ⅵ级，根据用途选取。

2、额定电压在最低环境温度和额定环境温度下可连续加在电容器的最高直流电压有效值，一般直接标注在电容器外壳上，如果工作电压超过电容器的耐压，电容器击穿，造成不可修复的永久损坏。

3、绝缘电阻直流电压加在电容上，并产生漏电电流，两者之比称为绝缘电阻.当电容较小时，主要取决于电容的表面状态，容量〉0.1uf时，主要取决于介质的性能，绝缘电阻越小越好。

电容的时间常数：为恰当的评价大容量电容的绝缘情况而引入了时间常数，他等于电容的绝缘电阻与容量的乘积。

4、损耗电容在电场作用下，在单位时间内因发热所消耗的能量叫做损耗。

各类电容都规定了其在某频率范围内的损耗允许值，电容的损耗主要由介质损耗，电导损耗和电容所有金属部分的电阻所引起的。

在直流电场的作用下，电容器的损耗以漏导损耗的形式存在，一般较小，在交变电场的作用下，电容的损耗不仅与漏导有关，而且与周期性的极化建立过程有关。

瓷片电容读数法224j是容量和误差，224是220000pF，即0.22μF；j代表容量误差为5%。

容量误差有:F级±1%，G级±2%，J级±5%,K级±10%,M级±20%。

0.022j 250v瓷片电容怎么读数0.022uF,5%,250v瓷片电容器有高压瓷片和普通瓷片电容器，普通瓷片电容器耐压过去标准是50V，高压瓷片电容器有几百伏的，有几千伏的，一般在容值下面标出XXKV一种国外电容耐压系列表示法电容耐压值有一种是用1位数字和1个字母表示的，如2G472J，头两位2G是表示耐压，后面的大家知道是表示容量与误差，这种耐压表示法较少资料介绍，且不太好记，现整理献给大家，碰到时可查阅对照：A B C D E F G H J K Z0 1.0 1.25 1.6 2.0 2.5 3.15 4.0 5.0 6.3 8.0 9.01 10 12.5 16 20 25 31.5 40 50 63 80 902 100 125 160 200 250 315 400 500 630 800 9003 1000 1250 1600 2000 2500 3150 4000 5000 6300 8000 90004 10000 12500 16000 20000 25000 31500 40000 50000 63000 80000 90000电容器耐压的标注也有两种常见方法,一种是把耐压值直接印在电容器上,另一种是采用一个数字和一个字母组合而成.数字表示10的幂指数,字母表示数值,单位是V(伏).1J代表6.3×10=63V2F代表3.15×100=315V3A代表1.0×1000=1000V1K代表8.0×10=80V数字最大为4,如4Z代90000V.只表有容量未标出耐压的默认耐压63V，举列如104k 就是100000PF/63V 在如274K 200就是270000PF/200V 再如MPPS392J2000V 这是在电容上直接标出那么我们只看392J就是3900PF/2000V前面的MPP是电容的规格说明他的种类再如CBB12点200 180nJ 我们只看180n就是18nf 耐压200V CBB12是型号。

固态铝电解电容的读数方法固态铝电解电容是一种高性能电容器，具有高频响应、低ESR、低漏电流等优点，被广泛应用于电子设备中。

在使用固态铝电解电容时，需要了解其读数方法，以确保电容器的正常工作。

需要了解固态铝电解电容的标识。

固态铝电解电容的标识通常包括电容值、电压值、容差、极性等信息。

其中，电容值是指电容器的容量大小，单位为法拉（F）或微法（μF）；电压值是指电容器能够承受的最大电压，单位为伏特（V）；容差是指电容器的容量偏差范围，通常以百分比表示；极性是指电容器的正负极性，需要正确连接才能正常工作。

需要了解固态铝电解电容的读数方法。

在读取固态铝电解电容的电容值时，需要注意单位的转换。

通常情况下，固态铝电解电容的电容值以微法（μF）为单位，但有时也会以皮法（pF）或纳法（nF）为单位。

在读取电容值时，需要根据实际情况进行单位的转换。

在读取固态铝电解电容的电压值时，需要注意电容器能够承受的最大电压。

如果超过了电容器能够承受的最大电压，电容器可能会损坏或发生爆炸。

因此，在使用固态铝电解电容时，需要根据实际情况选择合适的电压值。

在读取固态铝电解电容的容差时，需要注意容差的范围。

容差越小，电容器的容量偏差越小，性能越稳定。

通常情况下，固态铝电解电容的容差范围为±20%或±10%。

在选择电容器时，需要根据实际情况选择合适的容差范围。

需要注意固态铝电解电容的极性。

固态铝电解电容具有正负极性，需要正确连接才能正常工作。

在连接电容器时，需要注意电容器的正负极性，避免连接错误导致电容器损坏或发生故障。

固态铝电解电容是一种高性能电容器，具有高频响应、低ESR、低漏电流等优点。

在使用固态铝电解电容时，需要了解其标识和读数方法，以确保电容器的正常工作。

同时，需要注意电容器的正负极性，避免连接错误导致电容器损坏或发生故障。

电容大小识别上图举出了一些例子。

其中，电解电容有正负之分，其他都没有。

电容的容量单位为：法（F）、微法（uf），皮法（pf)。

一般我们不用法做单位，因为它太大了。

各单位之间的换算关系为：1F =1000mF=1000×1000uF1uF=1000nF =1000×1000pF电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

电容的使用，都应该在指定的耐压下工作。

现在的好多质量不高的产品，就因为使用了耐压不足的电容而引起故障（常见电容爆裂）。

电容的容量标识的几种方法：一、直接标识：如上图的电解电容，容量47uf，电容耐压25v。

二、使用单位nF：如上图的涤纶电容，标称4n7=4.7nF=4700pF。

还有的例如：10n=0.01uF；33n=0.033uF。

后面的63是指电容耐压63v.三、数学计数法：如上图瓷介电容，标值104，容量就是：10X10000pF=0.1uF.如果标值473，即为47X1000pF=0.047uF。

（后面的4、3，都表示10的多少次方）。

又如：332=33X100pF=3300pF102=10×102pF=1000pF224=22×104pF=0.22 uF四、电容容量误差表：符号F G J K L M允许误差±1% ±2% ±5% ±10% ±15% ±20%如：一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。

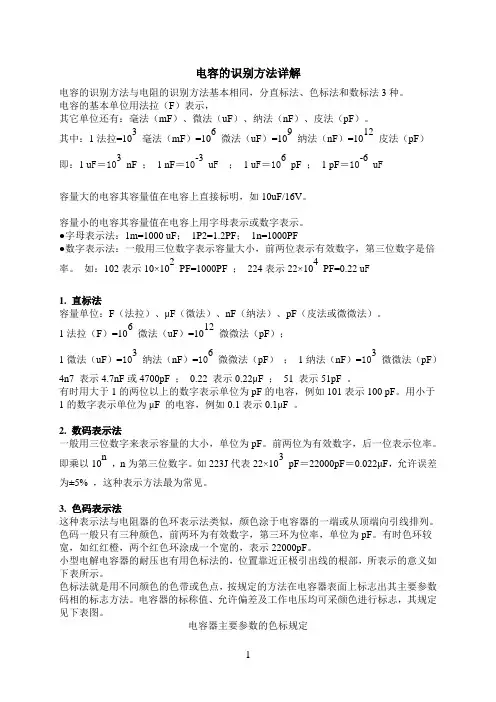

电容的识别方法电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

其中：1法拉=103毫法（mF）=106微法（uF）=109纳法（nF）=1012皮法（pF）即：1 u F＝103nF ；1 nF＝10-3u F ；1 u F＝106pF ；1 pF＝10-6u F容量大的电容其容量值在电容上直接标明，如10uF/16V。

容量小的电容其容量值在电容上用字母表示或数字表示。

●字母表示法：1m=1000 uF；1P2=1.2PF；1n=1000PF●数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

如：102表示10×102PF=1000PF ；224表示22×104PF=0.22 u F1. 直标法容量单位：F（法拉）、μF（微法）、nF（纳法）、pF（皮法或微微法）。

1法拉（F）=106微法（uF）=1012微微法（pF）；1微法（uF）=103纳法（nF）=106微微法（pF）；1纳法（nF）=103微微法（pF）4n7 表示4.7nF或4700pF ；0.22 表示0.22μF；51 表示51pF 。

有时用大于1的两位以上的数字表示单位为pF的电容，例如101表示100 pF。

用小于1的数字表示单位为μF 的电容，例如0.1表示0.1μF。

2. 数码表示法一般用三位数字来表示容量的大小，单位为pF。

前两位为有效数字，后一位表示位率。

即乘以10n，n为第三位数字。

如223J代表22×103pF＝22000pF＝0.022μF，允许误差为±5% ，这种表示方法最为常见。

3. 色码表示法这种表示法与电阻器的色环表示法类似，颜色涂于电容器的一端或从顶端向引线排列。

色码一般只有三种颜色，前两环为有效数字，第三环为位率，单位为pF。

一、认识电容1、在各种电子设备中，调谐、耦合、滤波、去耦、隔断直流电、旁路交流电等，都需要用到电容器。

电容器通常叫做电容。

电容的种类很多，按结构形式来分，有固定电容、半可变电容、可变电容。

常用电容按介质区分有纸介电容、油浸纸介电容、金属化纸介电容、云母电容、薄膜电容、陶瓷电容、电解电容、铝电解电容、钽、铌电解电容等。

2、在电路图中电容单位的标注规则。

通常在容量小于10000pF的时候，用pF做单位，大于10000pF的时候，用uF做单位。

为了简便起见，大于100pF而小于1uF的电容常常不注单位。

没有小数点的，它的单位是pF，有小数点的，它的单位是uF。

例如，3300就是3300pF，0.1就是0.1uF等。

3、电容使用常识。

电容在电路中实际要承受的电压不能超过它的耐压值。

在滤波电路中，电容的耐压值不要小于交流有效值的1.42倍。

使用电解电容的时候，还要注意正负极不要接反。

不同电路应该选用不同种类的电容。

揩振回路可以选用云母、高频陶瓷电容，隔直流可以选用纸介、涤纶、云母、电解、陶瓷等电容，滤波可以选用电解电容，旁路可以选用涤纶、纸介、陶瓷、电解等电容。

电容在装入电路前要检查它有没有短路、断路和漏电等现象，并且核对它的电容值。

安装的时候，要使电容的类别、容量、耐压等符号容易看到，以便核实二、电容容量的表示方法电容容量的基本单位是“法拉”（ F ）,1法拉的 1/1000000 （百万分之一）是1微法（μF ）,1微法的 1/1000000 是 1pF （1微微法,或1皮法）。

它们之间的关系是百万（或称 10 的 6 次方）进位关系。

1、电介电容：多数在 1 μ F 以上,直接用数字表示。

如： 4.7 μ F 、 100 μ F 、 220 μF 等等。

这种电容的两极有正负之分,长脚是正极。

2、瓷片电容：多数在 1 μ F 以下,直接用数字表示。

如： 10 、 22 、 0.047 、 0.1 等等,这里要注意的是单位。

电阻阻值读取方法、电容容值的读取方法电阻、电容的数值读取方法前言现在随着电子产品的不断升级优化，做到体积越来越小了，以前发现还是用得很多直插电阻和一些直插式的电容器件，现在大多数的电子产品都换为贴片的了，这样可以大大节省了PCB 的空间面积和更加美观。

1、电阻读数1.1 贴片电阻1）3位读数：前2位为有效数字，第3位表示10的n次幂(也可以理解为0的个数)。

例如：电阻上面的标识是102那么102，前两位有效数字为10，2表示10后面跟着2个0，即1x10的2次方也就是100，电阻阻值为：10 X 100 = 1000Ω= 1KΩ。

同理：电阻上面的标识是104那么104，前两位有效数字为10，4表示10后面跟着4个0，即1x10的4次方也就是10000，电阻阻值为：10 X 10000 = 100000Ω = 100KΩ。

2）4位读数：前3位为有效数字，第4位表示10的n次幂(也可以理解为0的个数)。

读法和3位的原理一样例如：电阻上面的标识是1002那么1002，前三位有效数字为100，2表示100后面跟着2个0，即1x10的2次方也就是100，电阻阻值为：100 X 100 = 10000Ω = 10KΩ。

同理1003，前三位有效数字为100，3表示100后面跟着3个0，即1x10的3次方也就是1000，电阻阻值为：100 X 1000 = 100000Ω = 100KΩ。

同理5112，前三位有效数字为511，2表示100后面跟着2个0，即1x10的2次方也就是100，电阻阻值为：511 X 100 = 51100Ω = 51.1KΩ。

3）阻值小于10的读数：通常在两个数之间插入一个字母R，小数点用字母R来代替。

例如：5R0表示阻值是5.0Ω。

5R1表示阻值是5.1Ω。

R025代表的阻值是0.025Ω。

通常是4位数的精度比3位数的精度高，例如104和1003的标称值是一样的，但是104通常是5%或10%的精度，而1003是1%的精度。
